USR-DR514 串口配置連接測試服務器示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數配置

1、打開USR-DR514設置軟件

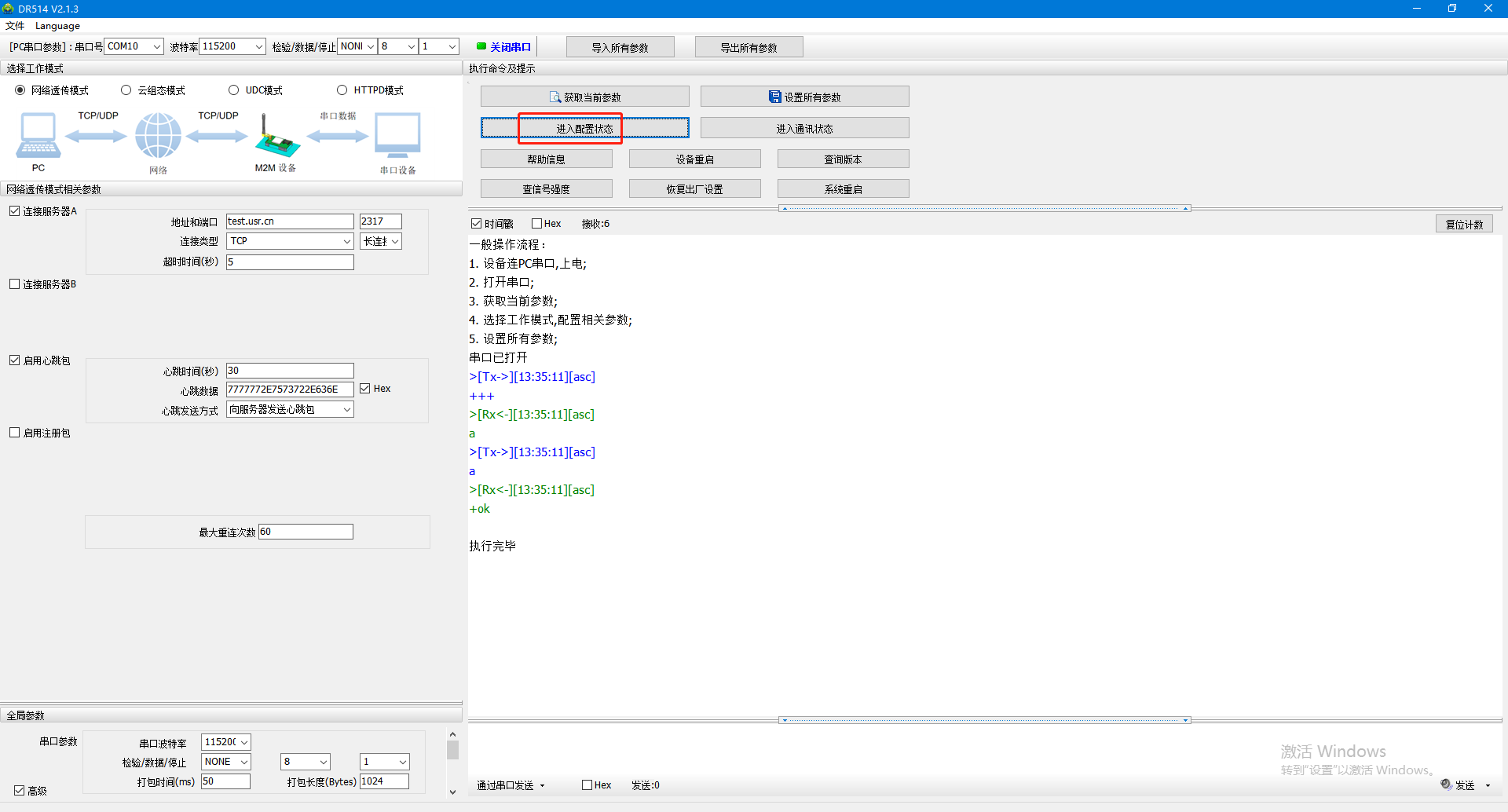

2、打開串口，點擊進入配置狀態。

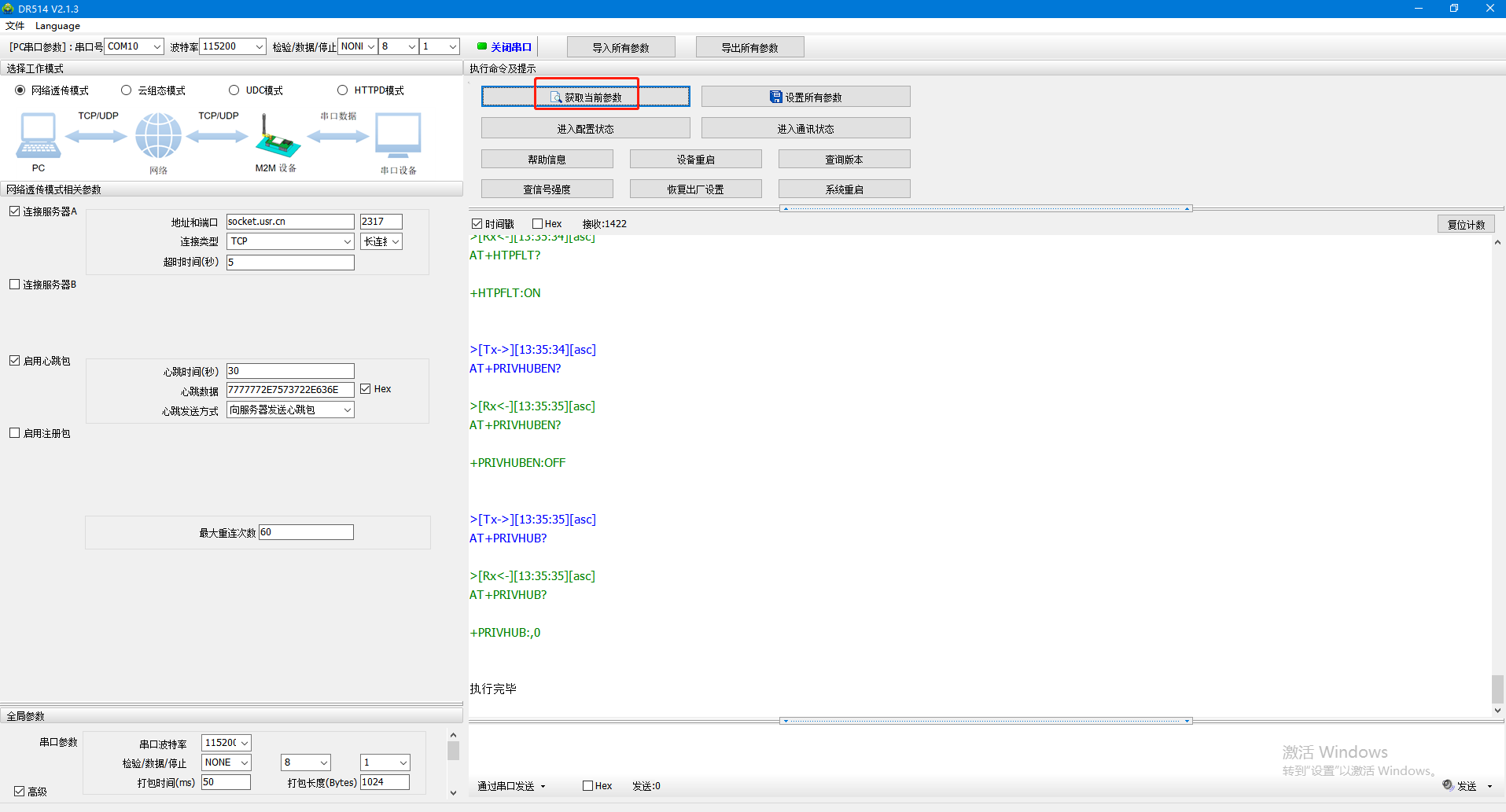

3、點擊獲取當前參數

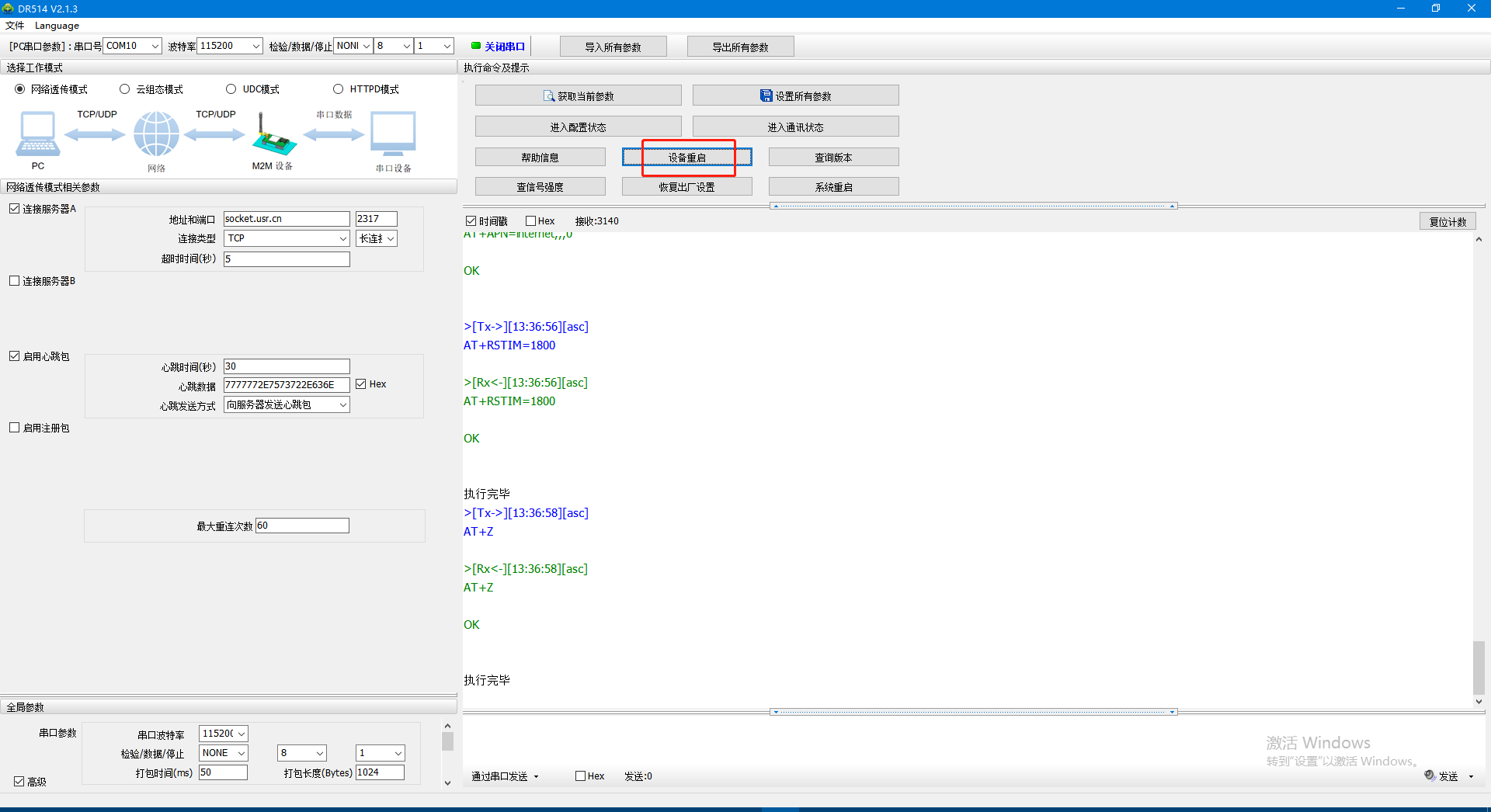

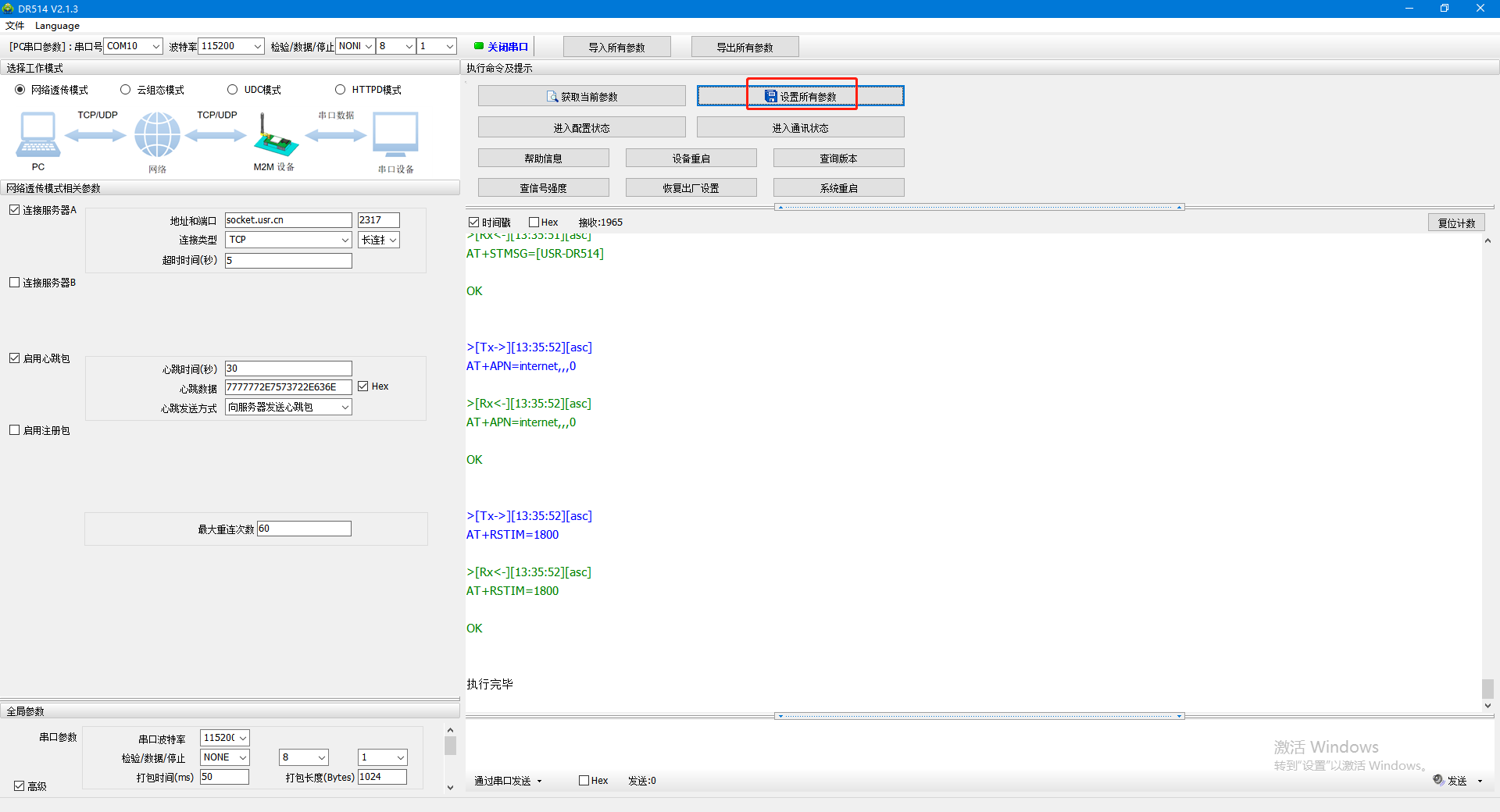

4、勾選連接服務器A，地址設置socket.usr.cn，端口2317，連接類型TCP，長連接。其他參數保持默認，點擊設置所有參數。點擊設備重啟。

四、功能調試

USR-DR514的485串口接USB-RS485串口線模擬485串口設備。

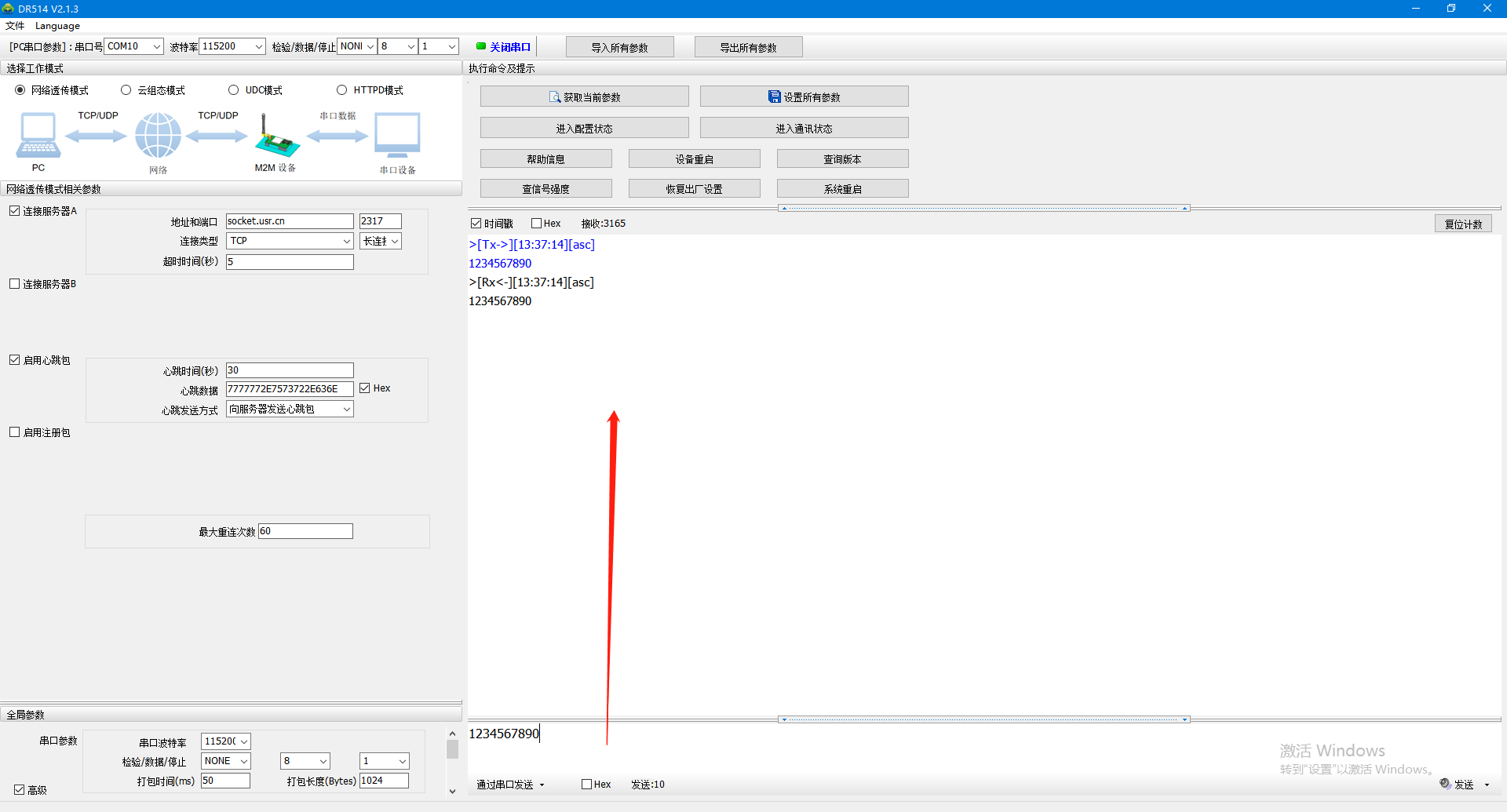

1、設置軟件發送數據測試

打開串口助手COM10，串口參數和USR-DR514串口參數設置一致，發送1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。

2、串口助手發送數據測試

也可以用串口助手發送數據給有人測試服務器。打開串口助手COM10，串口參數和USR-DR514串口參數設置一致，發送1234567890給有人公司的測試服務器，測試服務器收到串口發送的數據，會將數據返回給串口。

編寫人：金志方 編寫日期：2024-04-22

審核人：金志方 審核日期：2024-04-22

訂正版本：V1.0 訂正內容：初稿
