USR-DR514 連接有人云（V6版本)云端輪詢示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

如果有實際485 MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

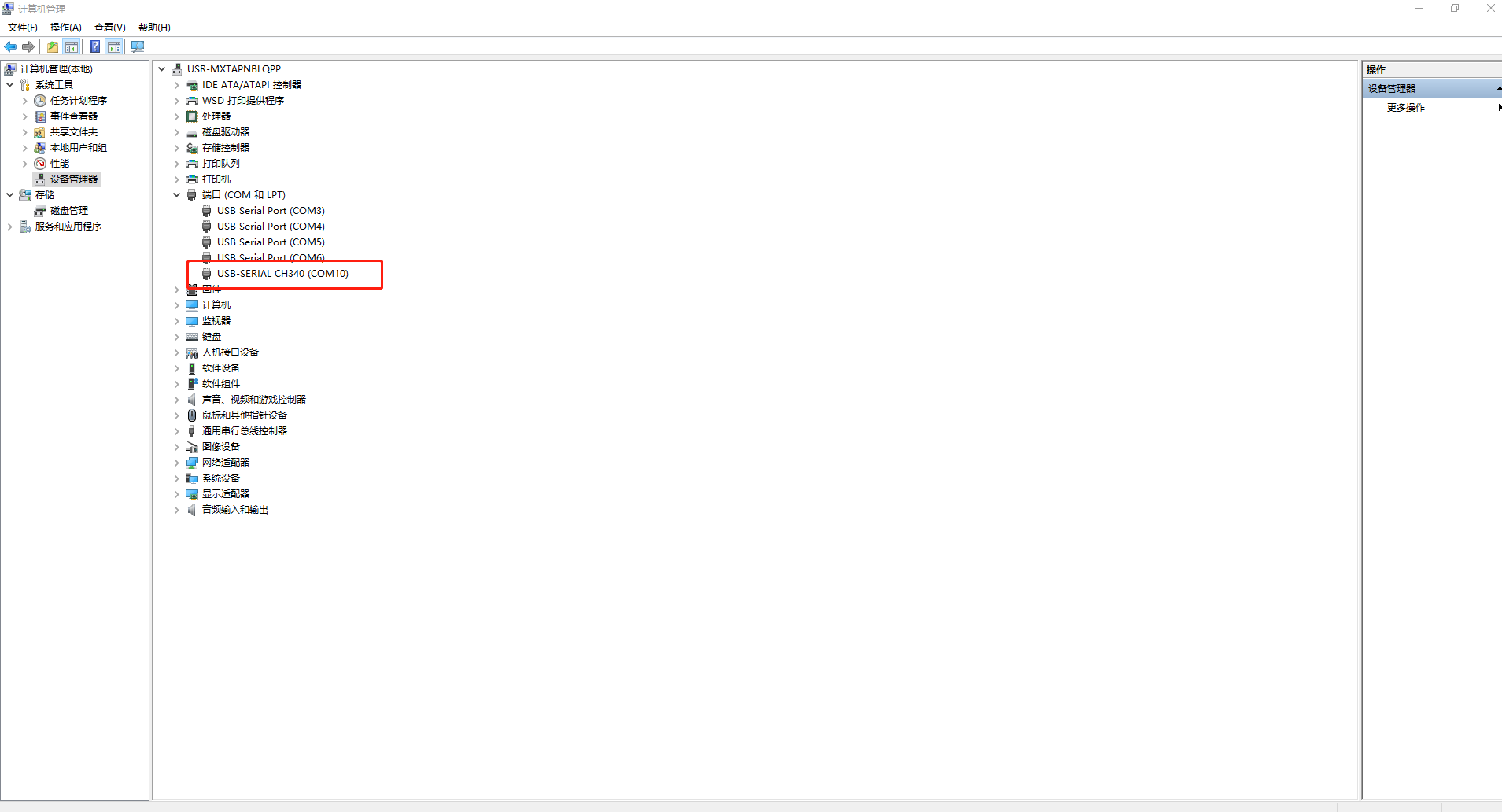

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

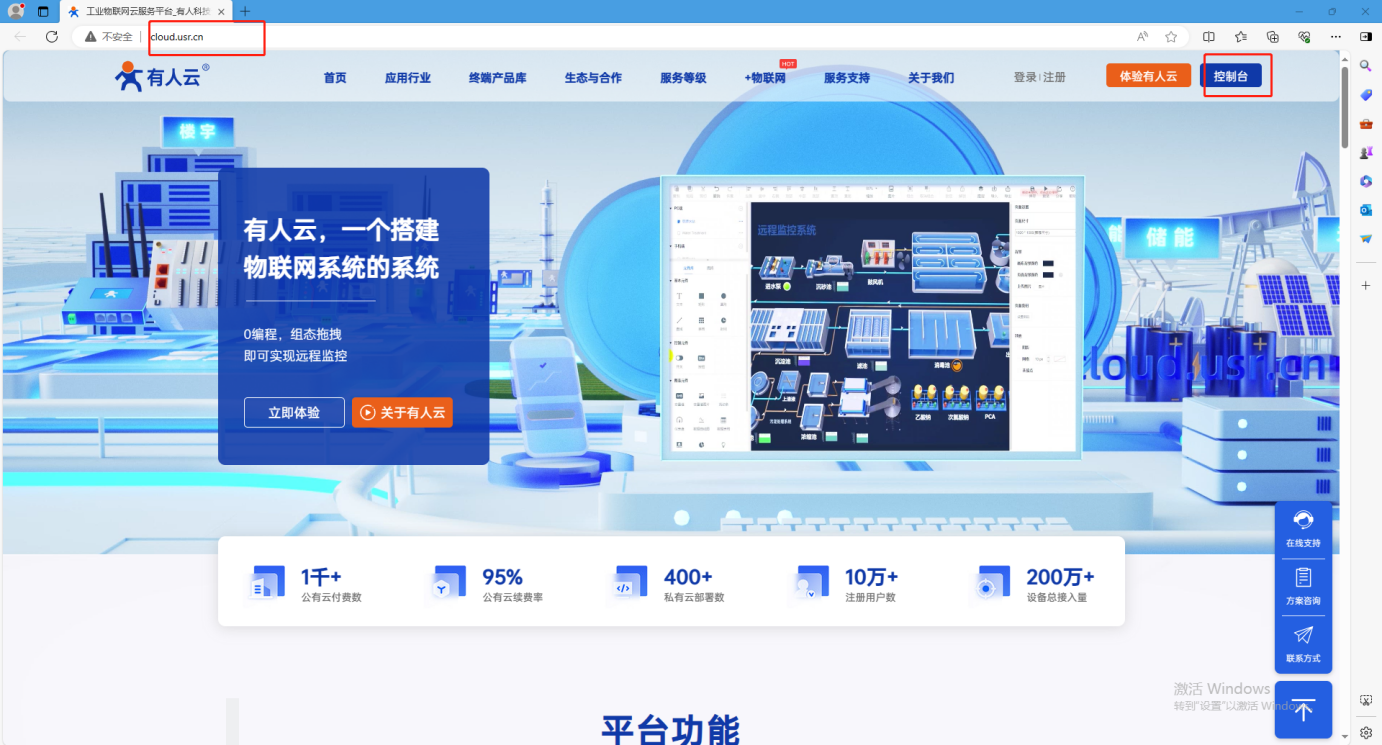

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-DR514設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

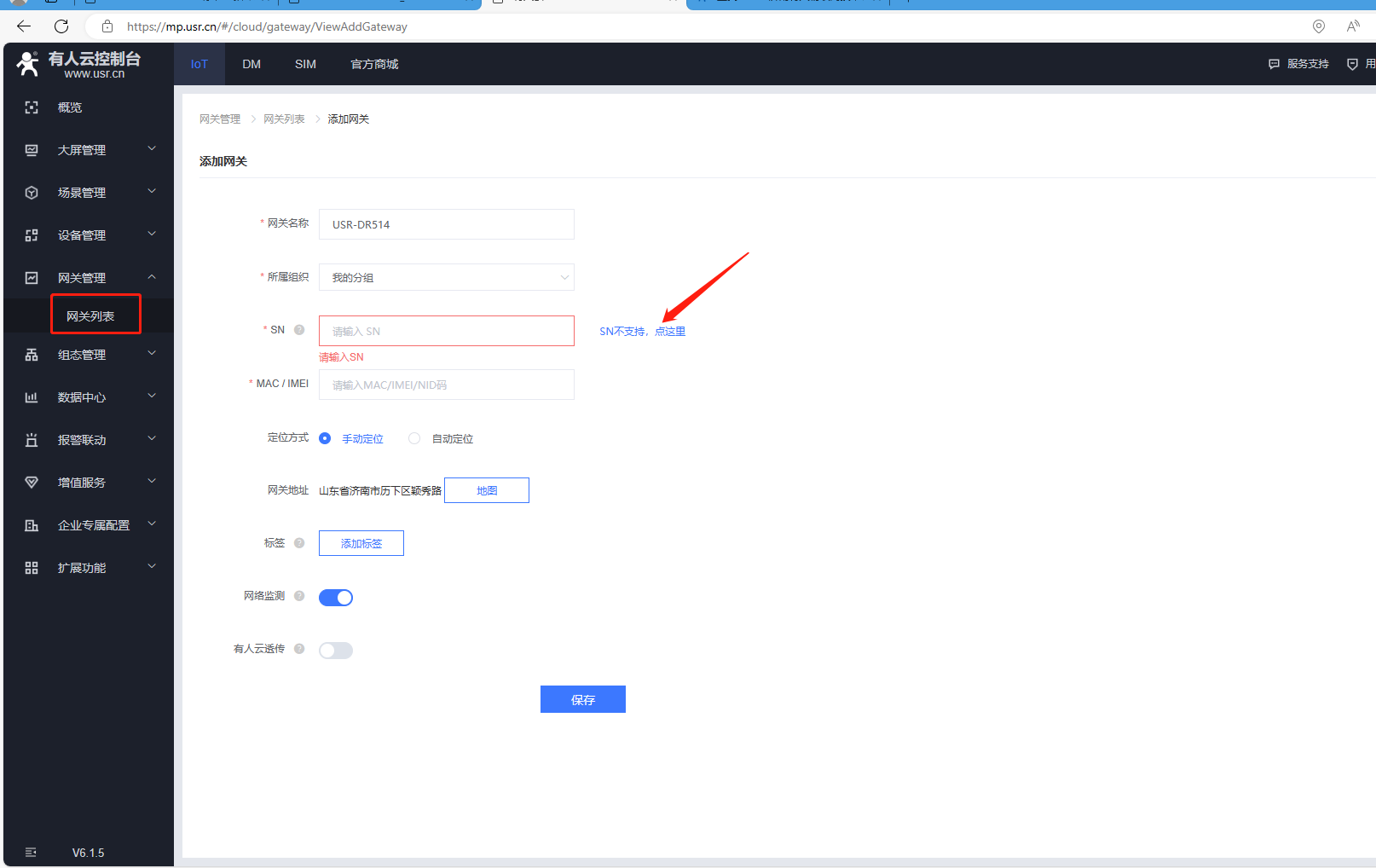

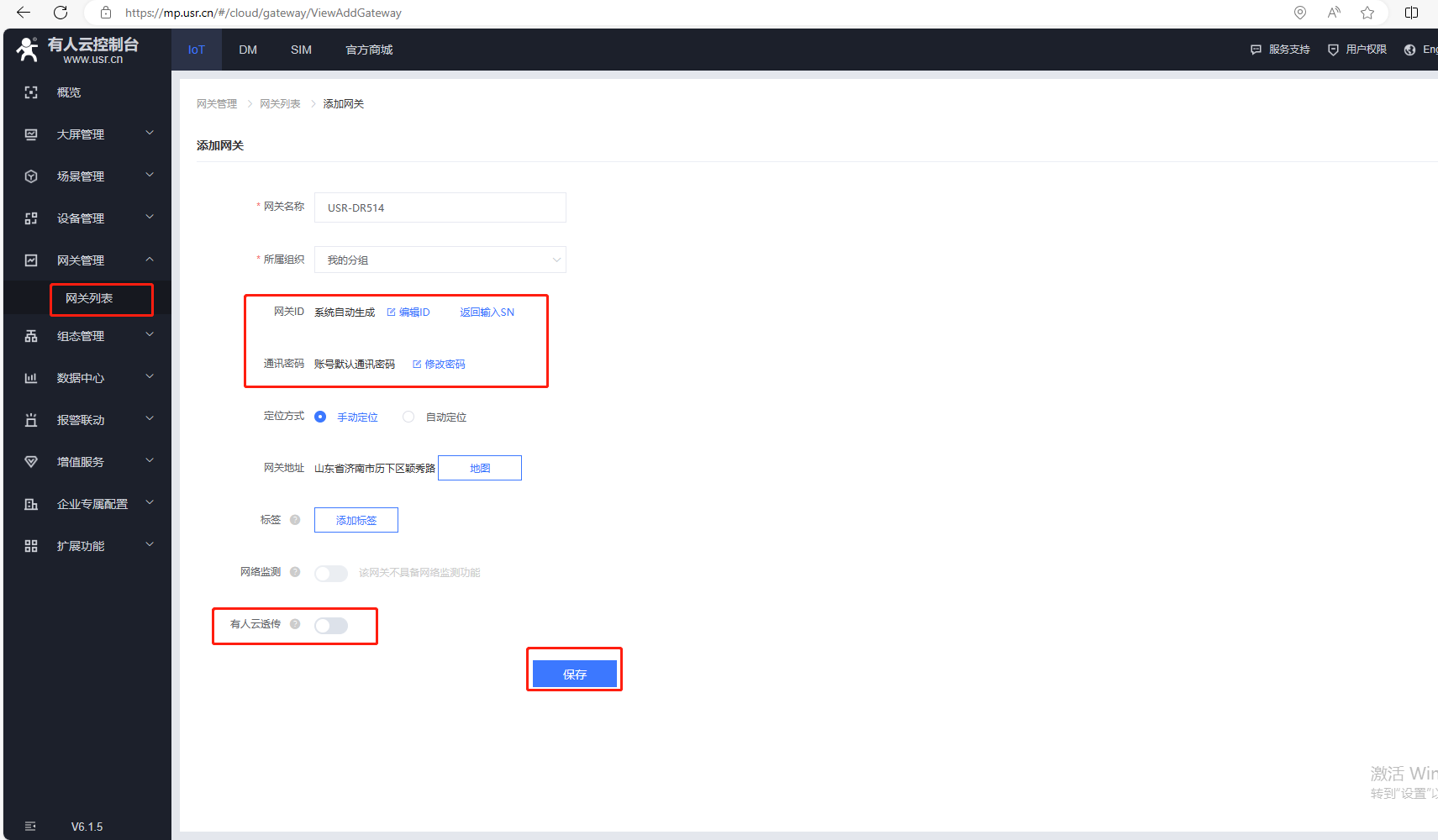

（2）USR-DR514不支持SN上云，就點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，用云端輪詢時有人云透傳需要關閉，最后點擊保存。

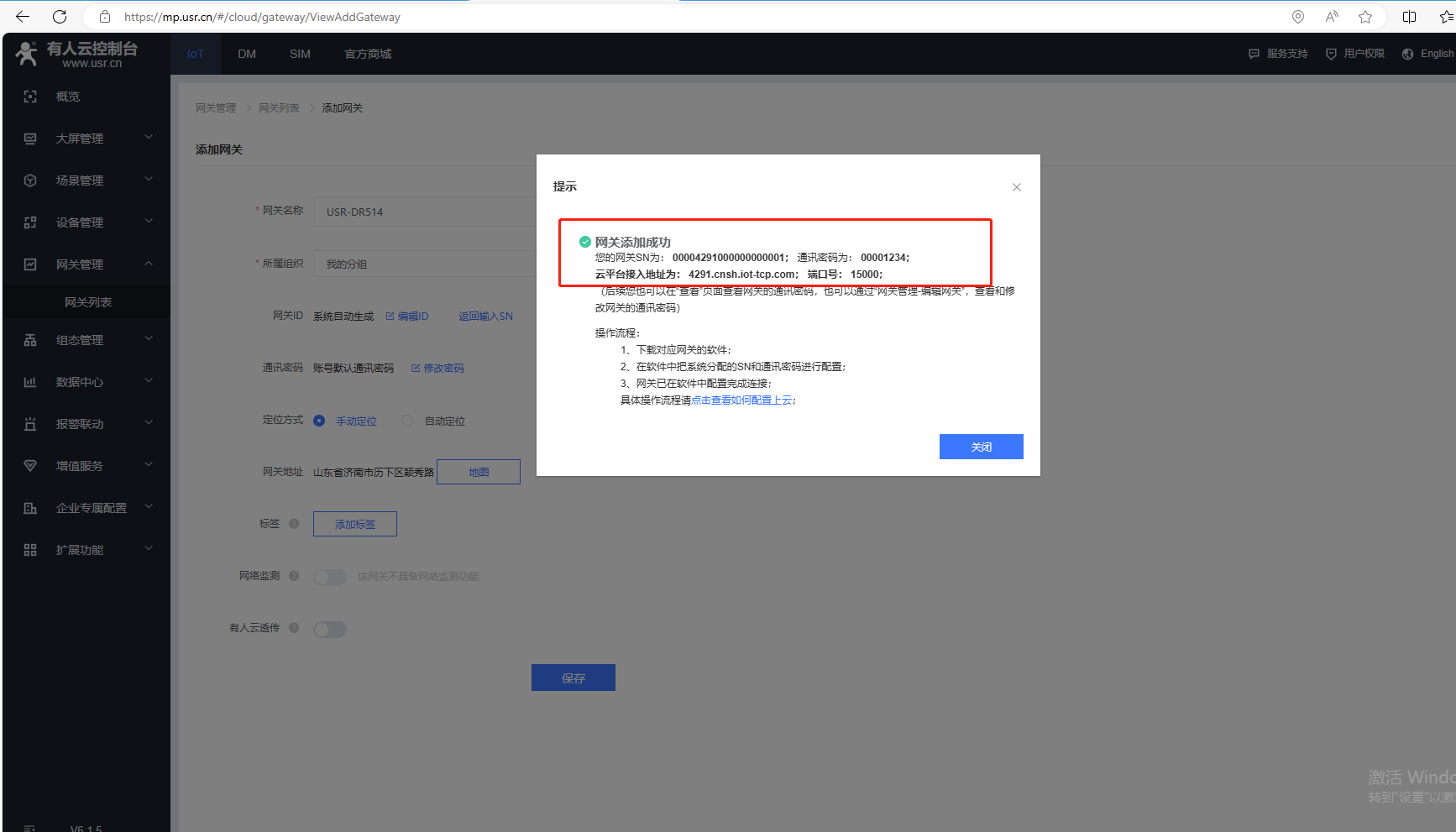

網關添加成功
您的網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

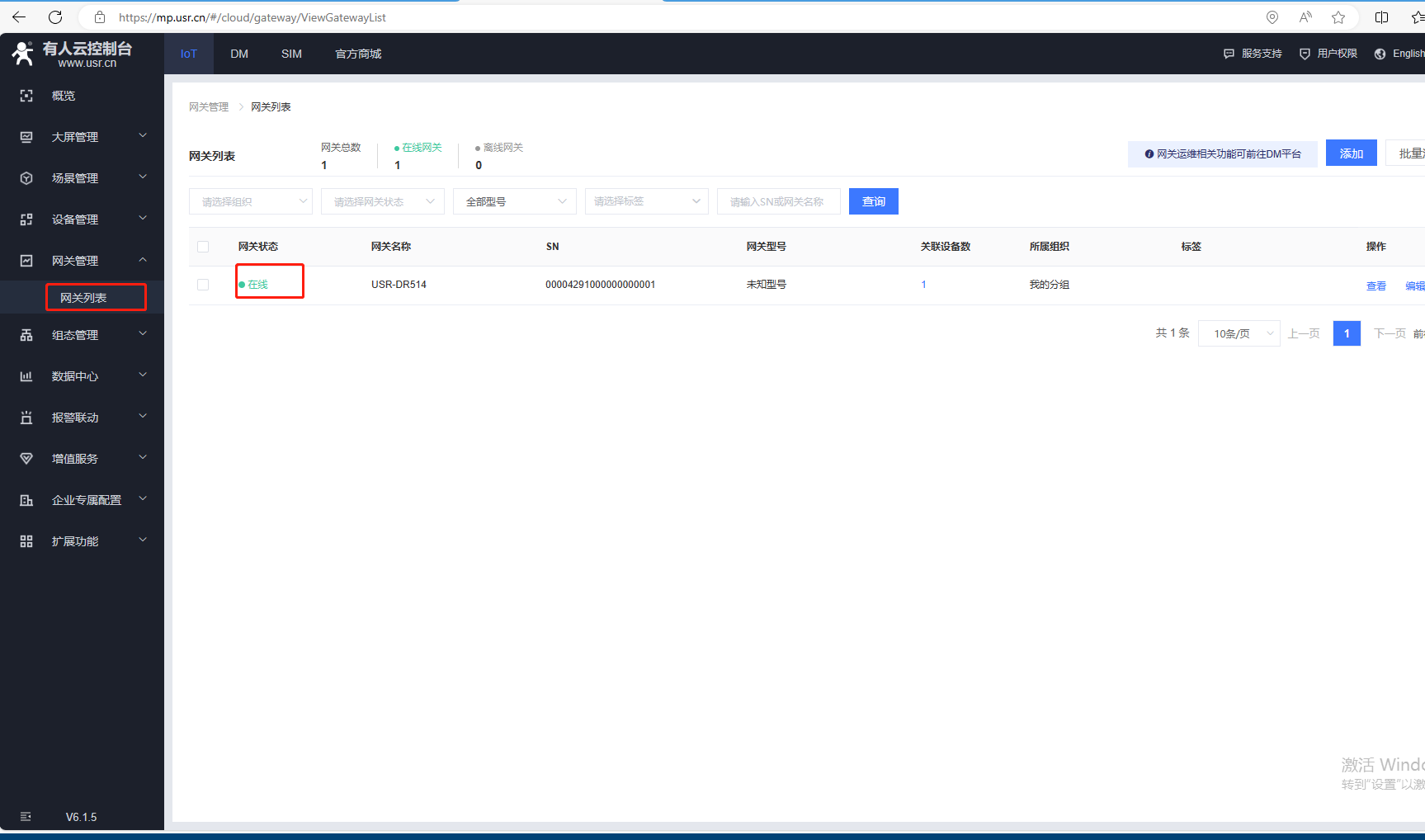

（3）添加完成，返回網關列表。

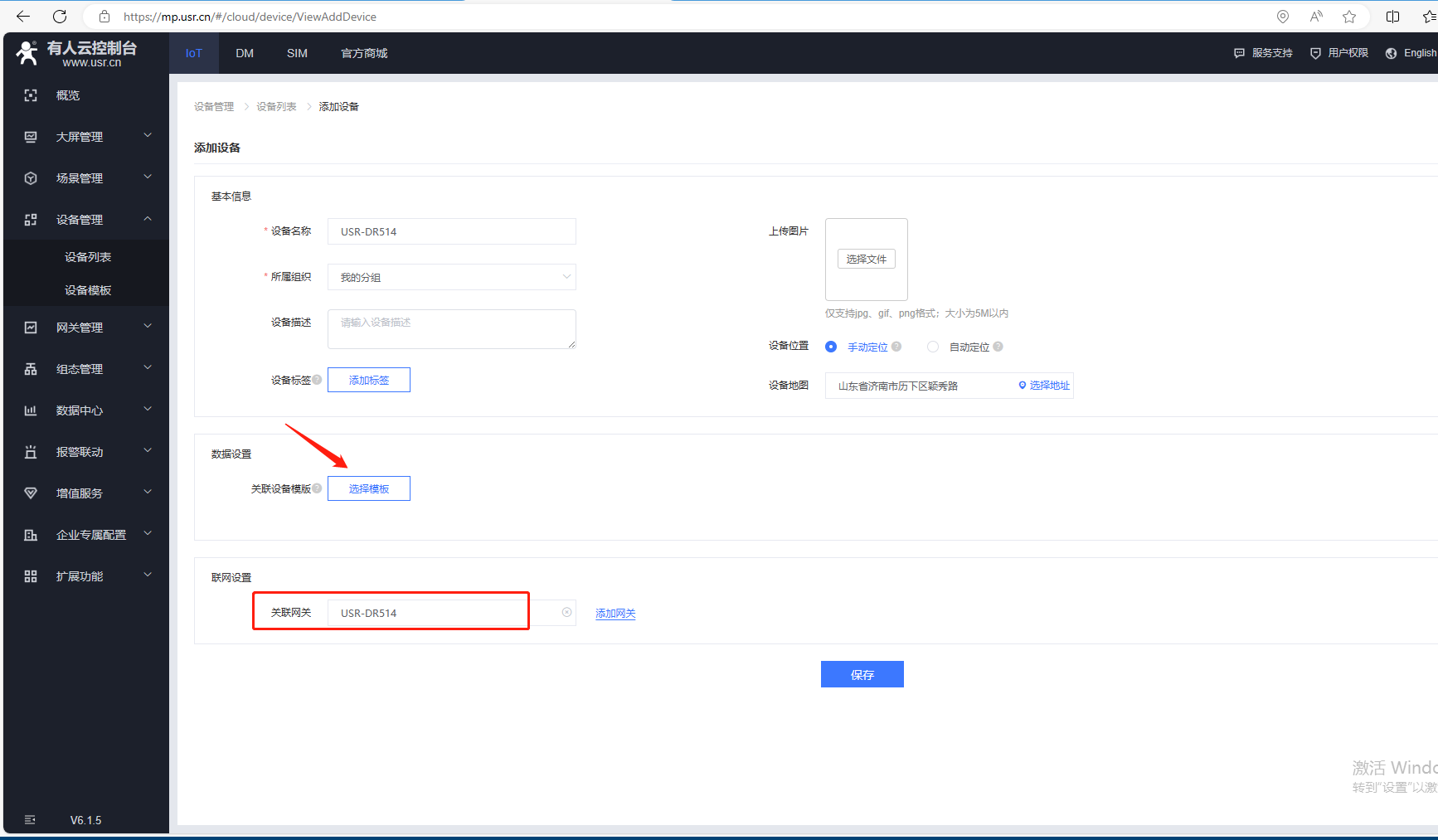

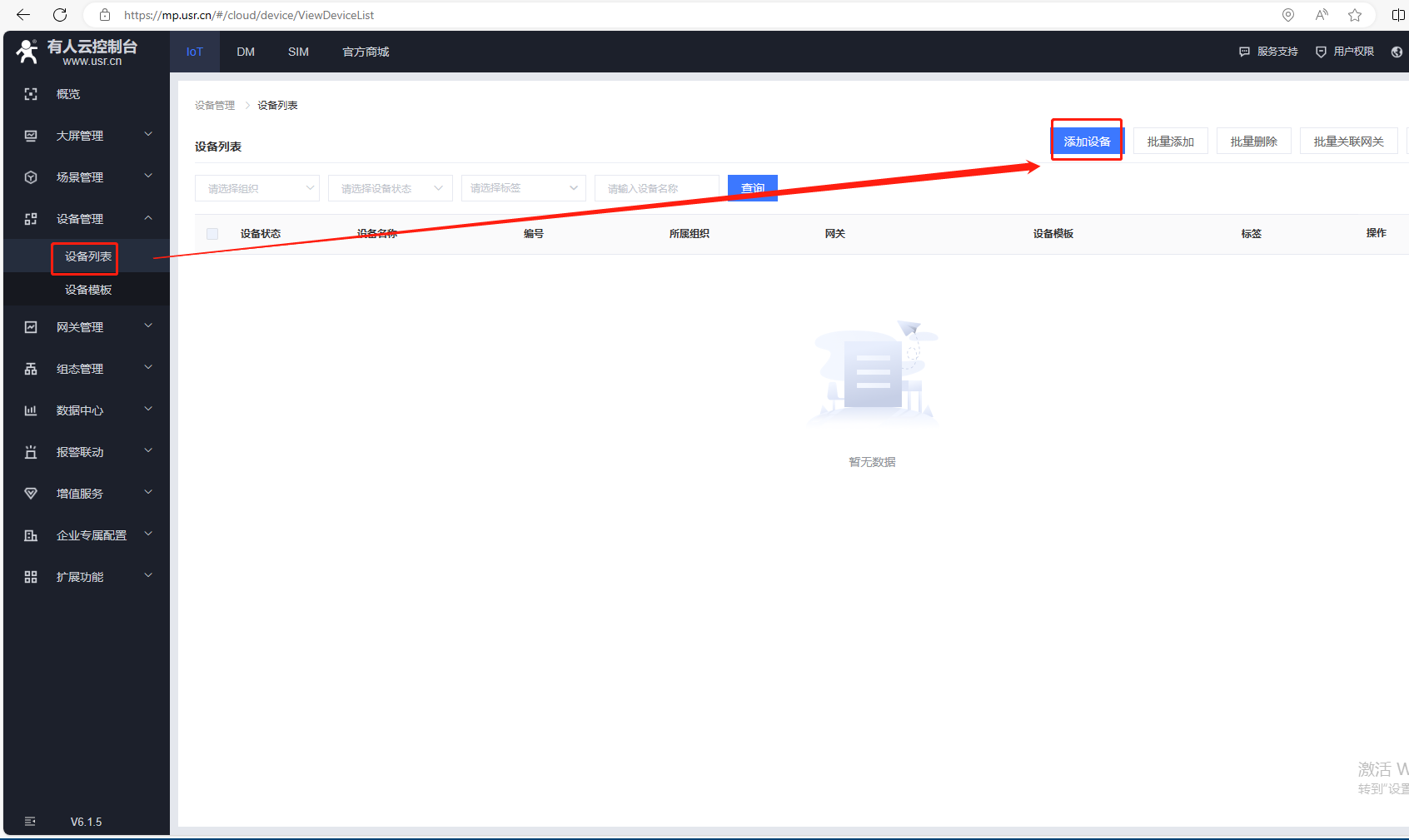

（4）添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

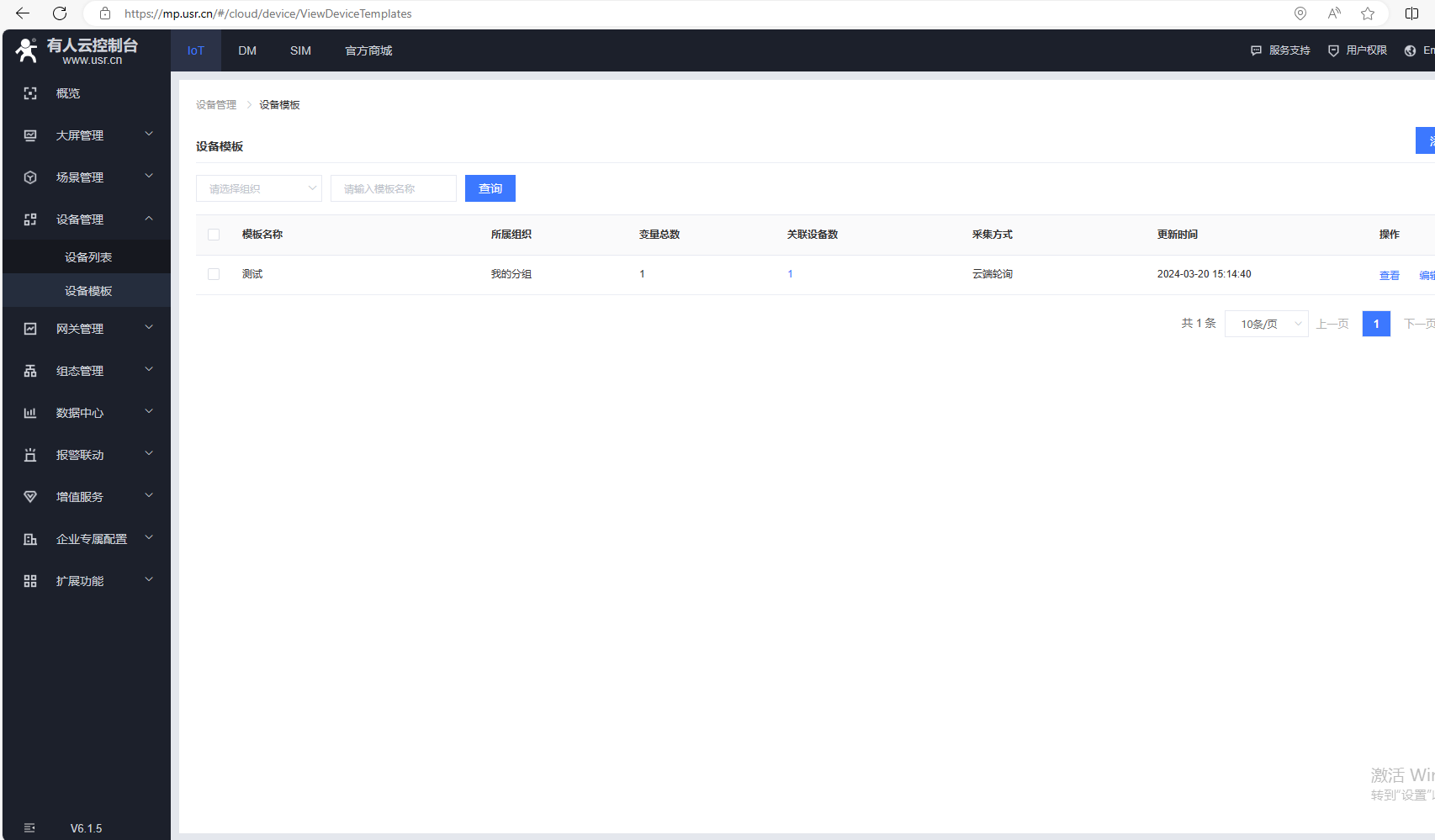

（5）添加模板，輸入設備名稱，點擊選擇模板。

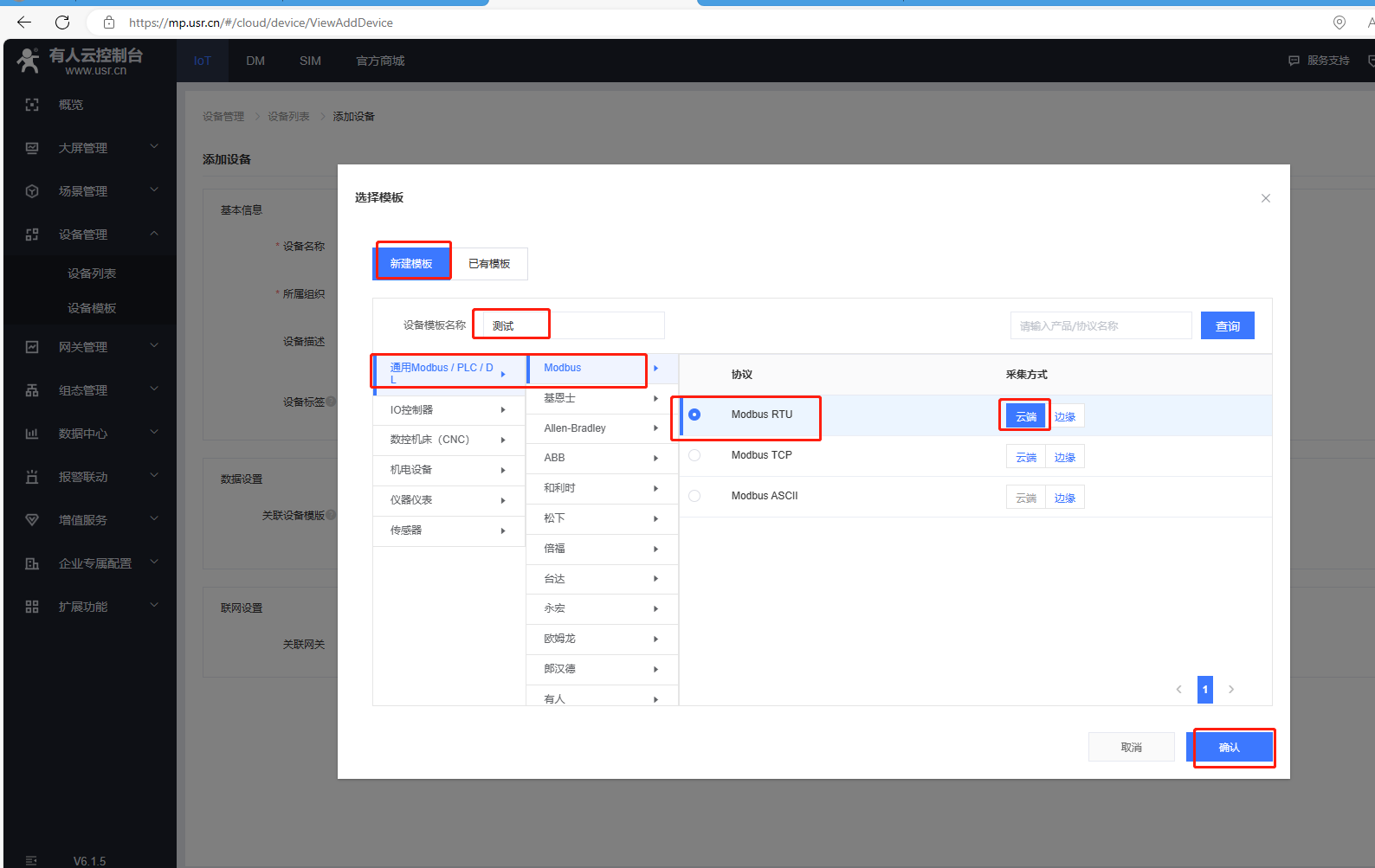

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

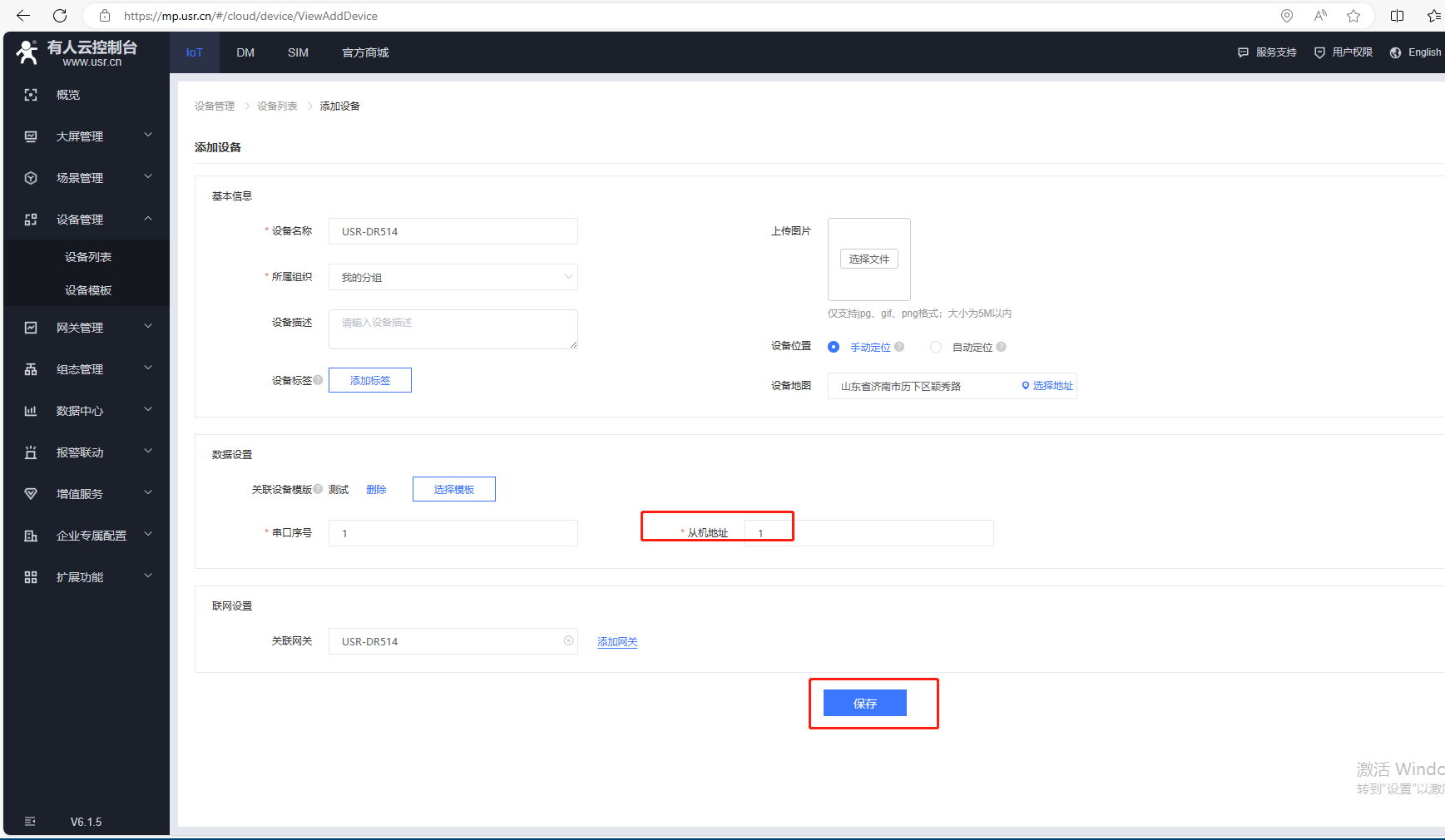

（6）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置，關聯網關選擇自身設備，USR-DR514，最后點擊保存。

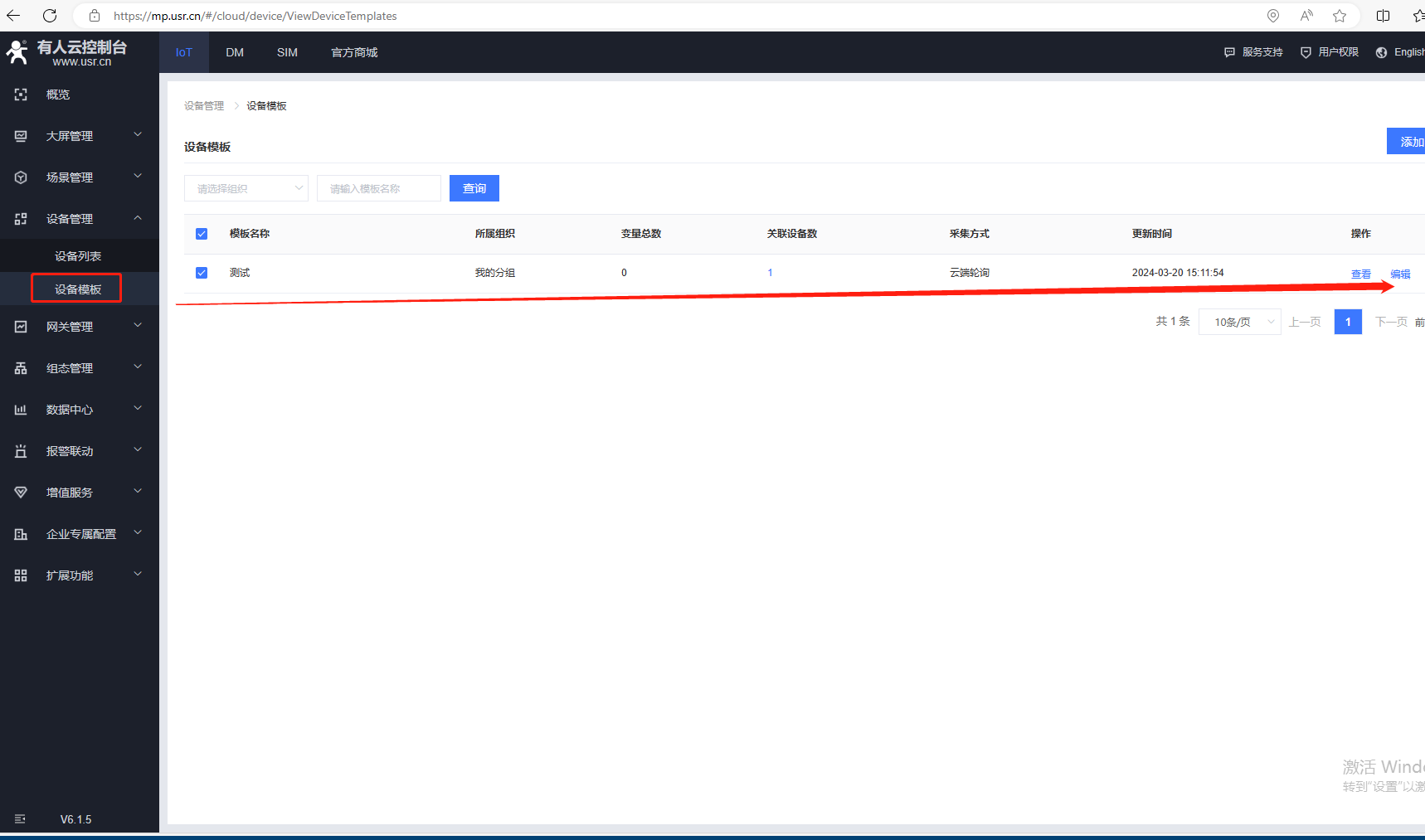

（7）添加變量，點擊設備管理，點擊設備模板，點擊編輯。

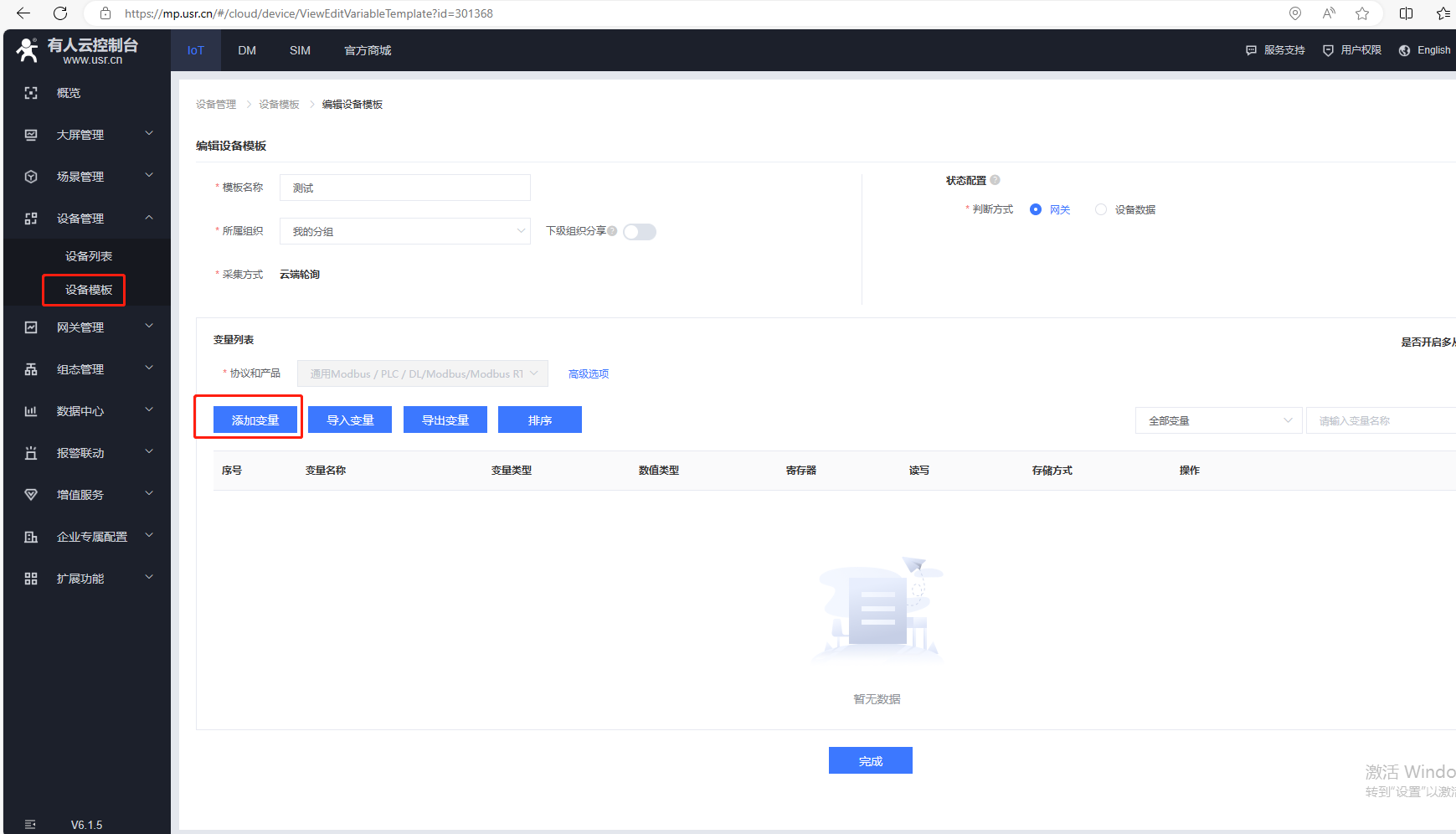

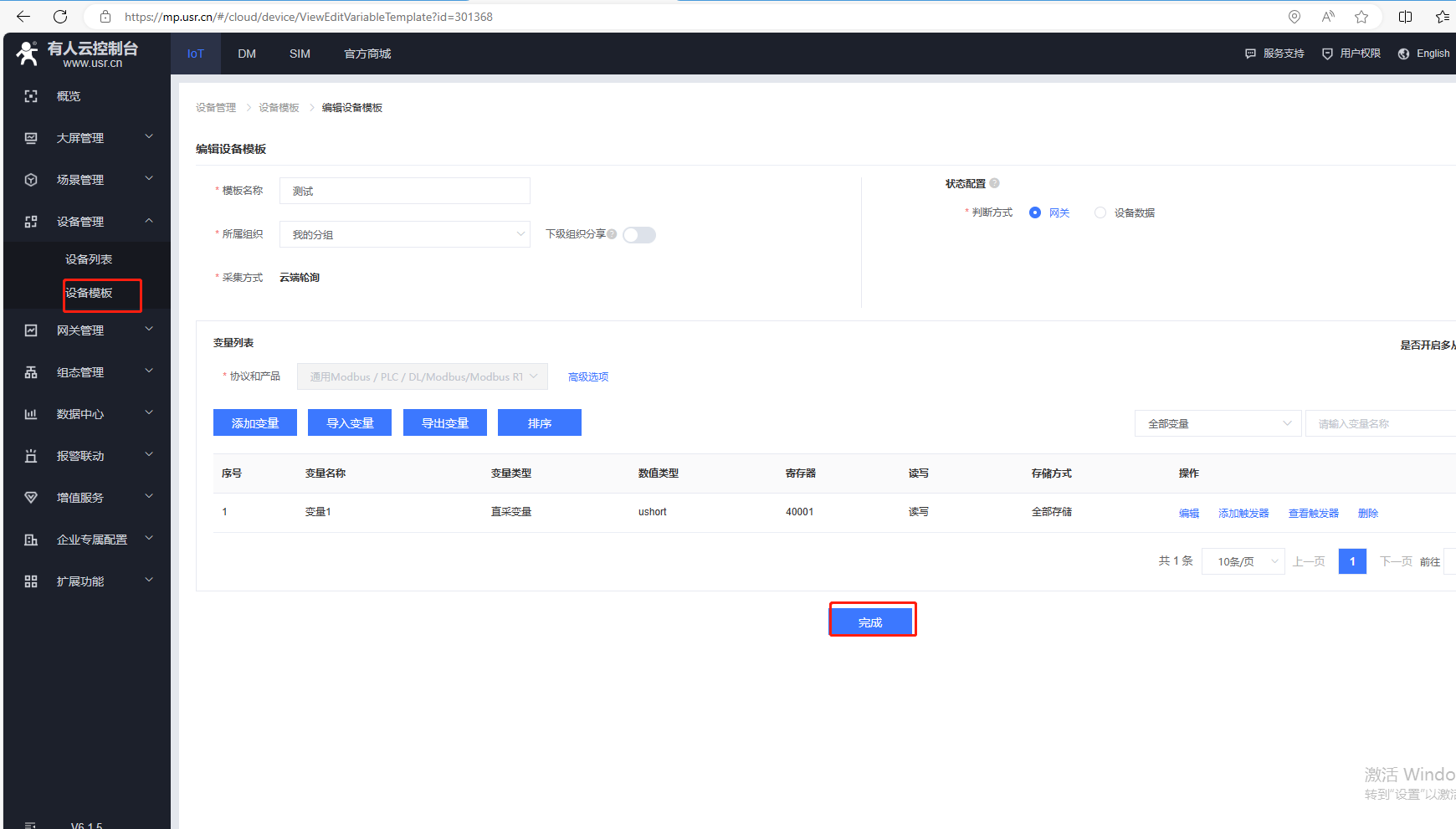

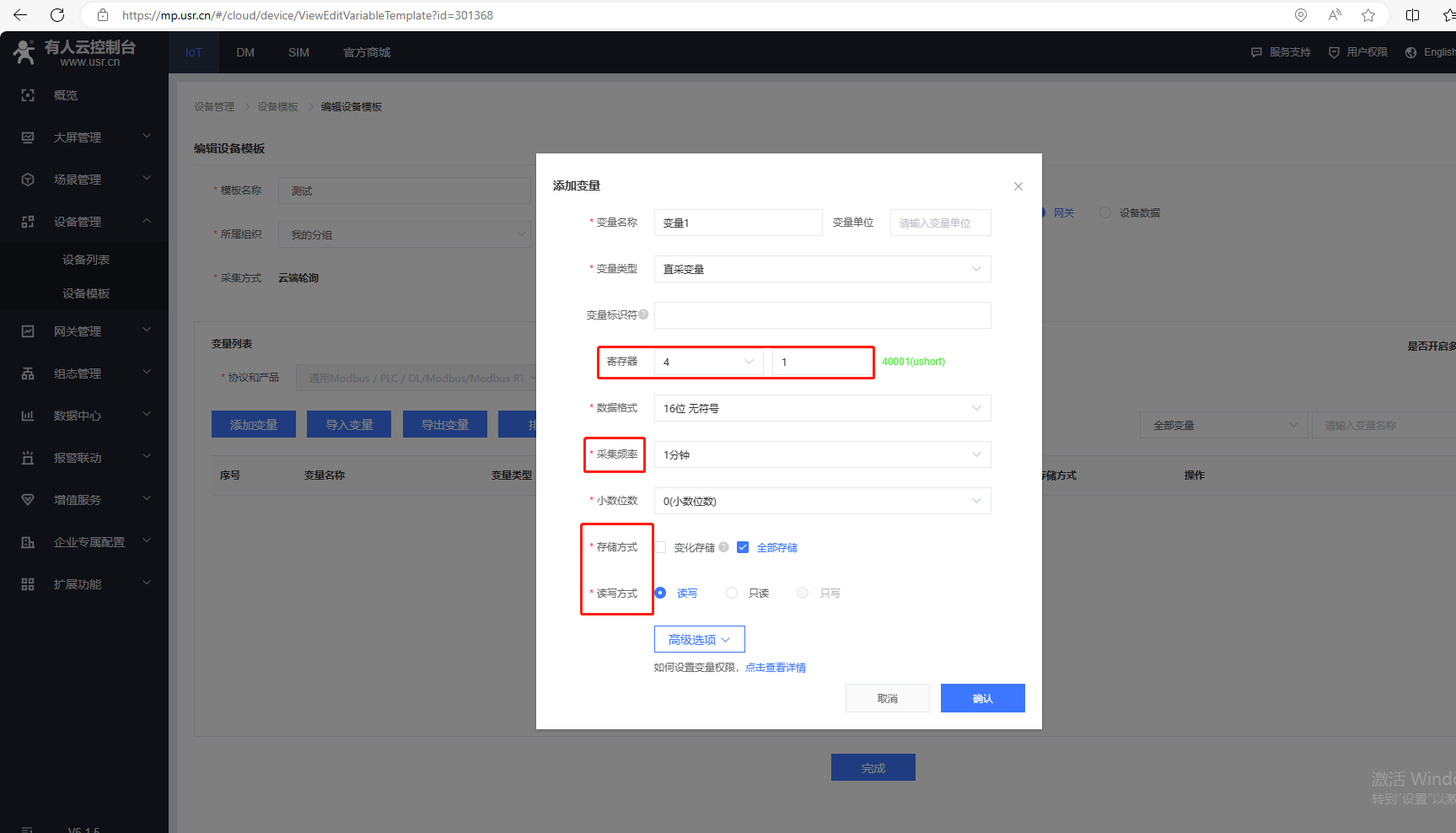

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

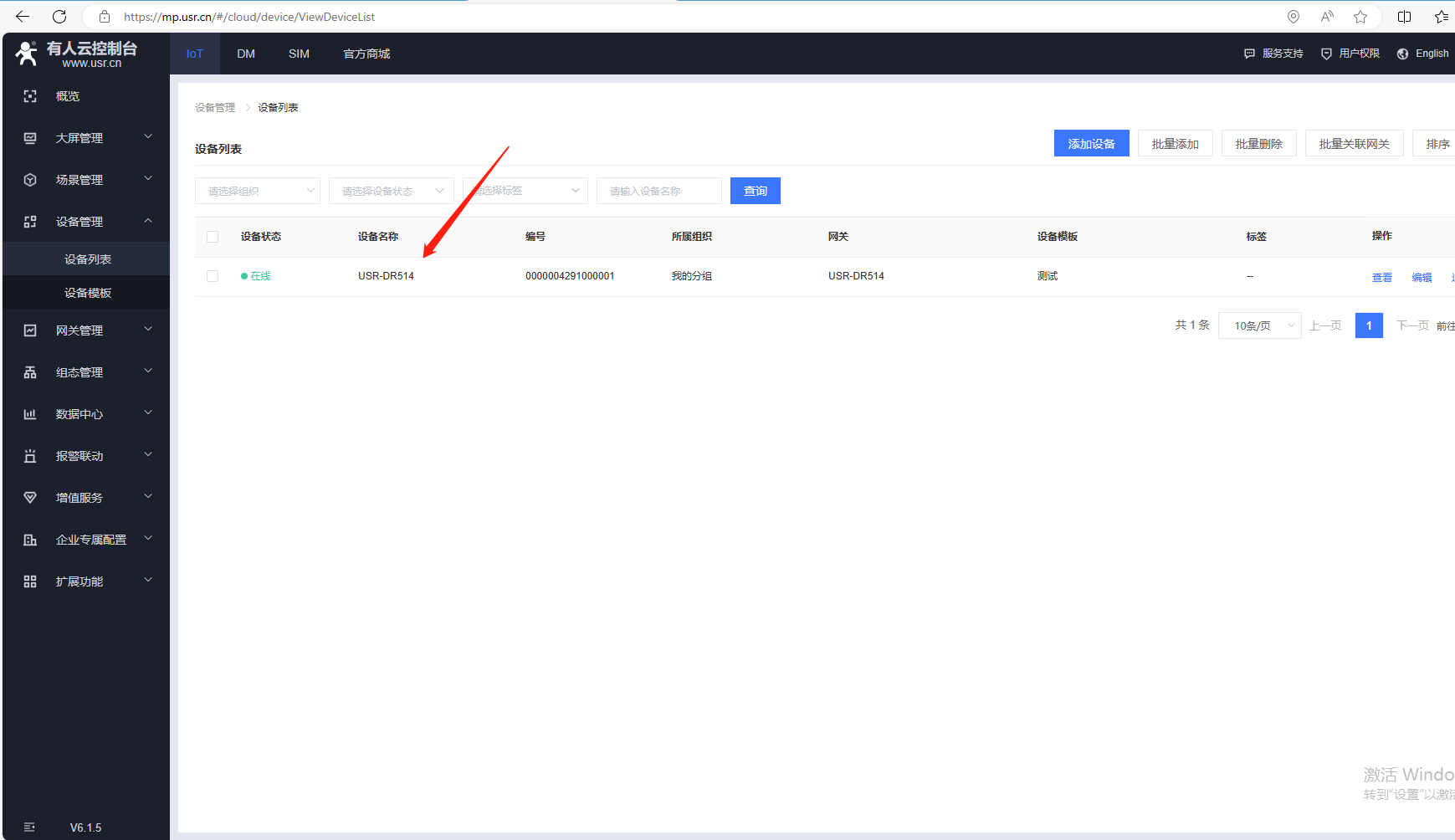

（8）返回設備列表。

四、USR-DR514參數設置

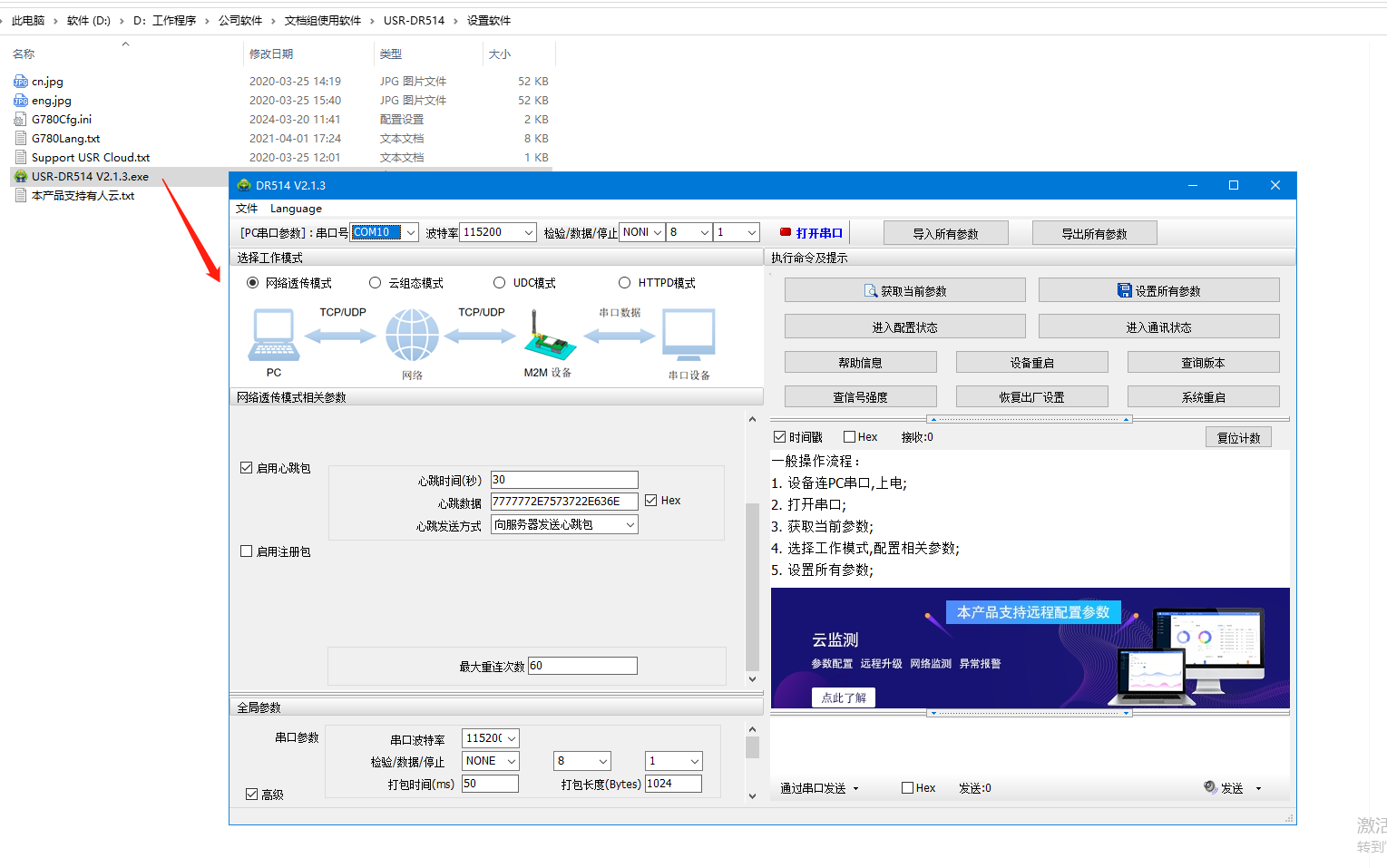

1、打開USR-DR514設置軟件 V1.0.7

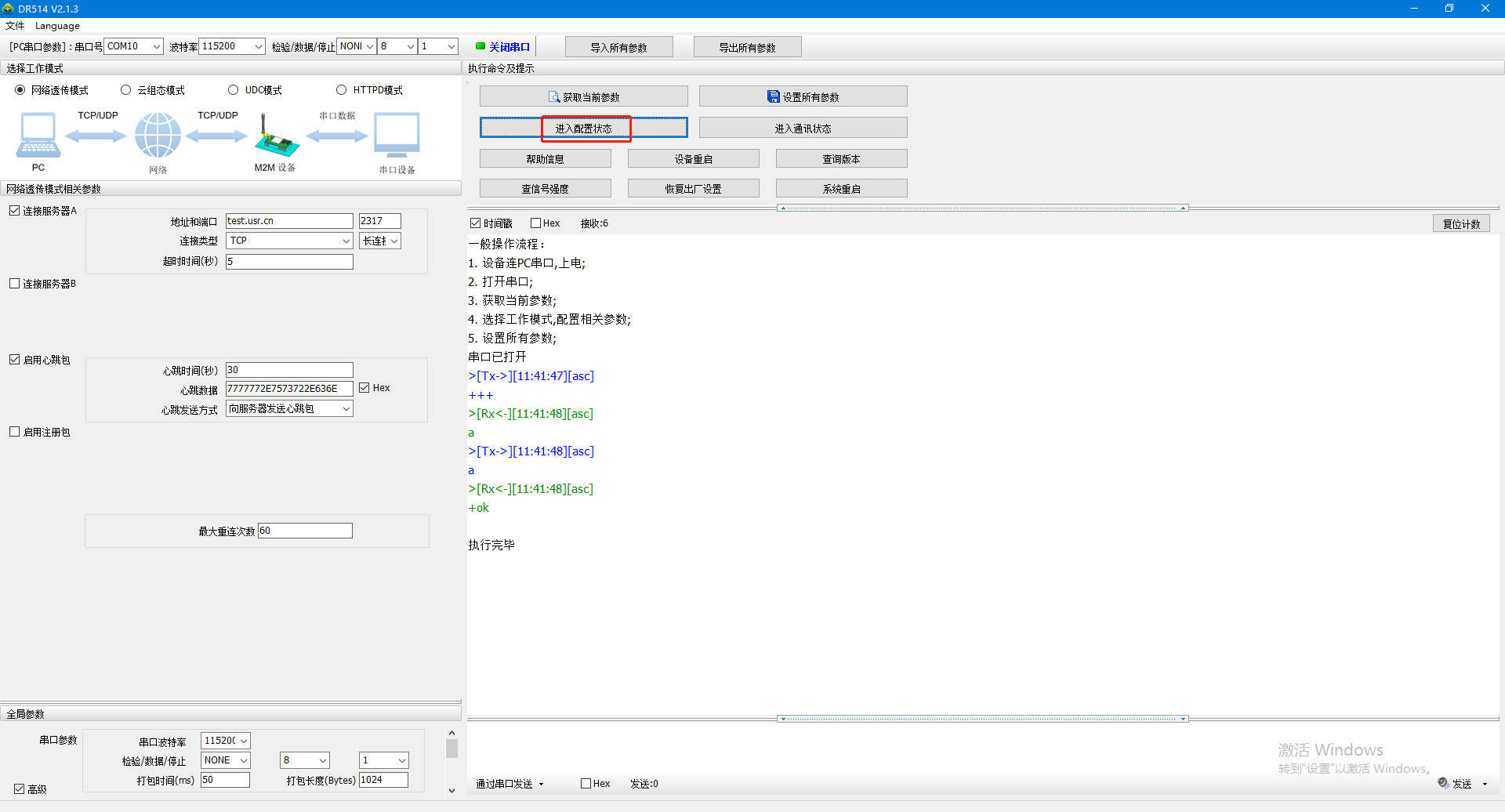

2、打開串口，點擊進入配置狀態

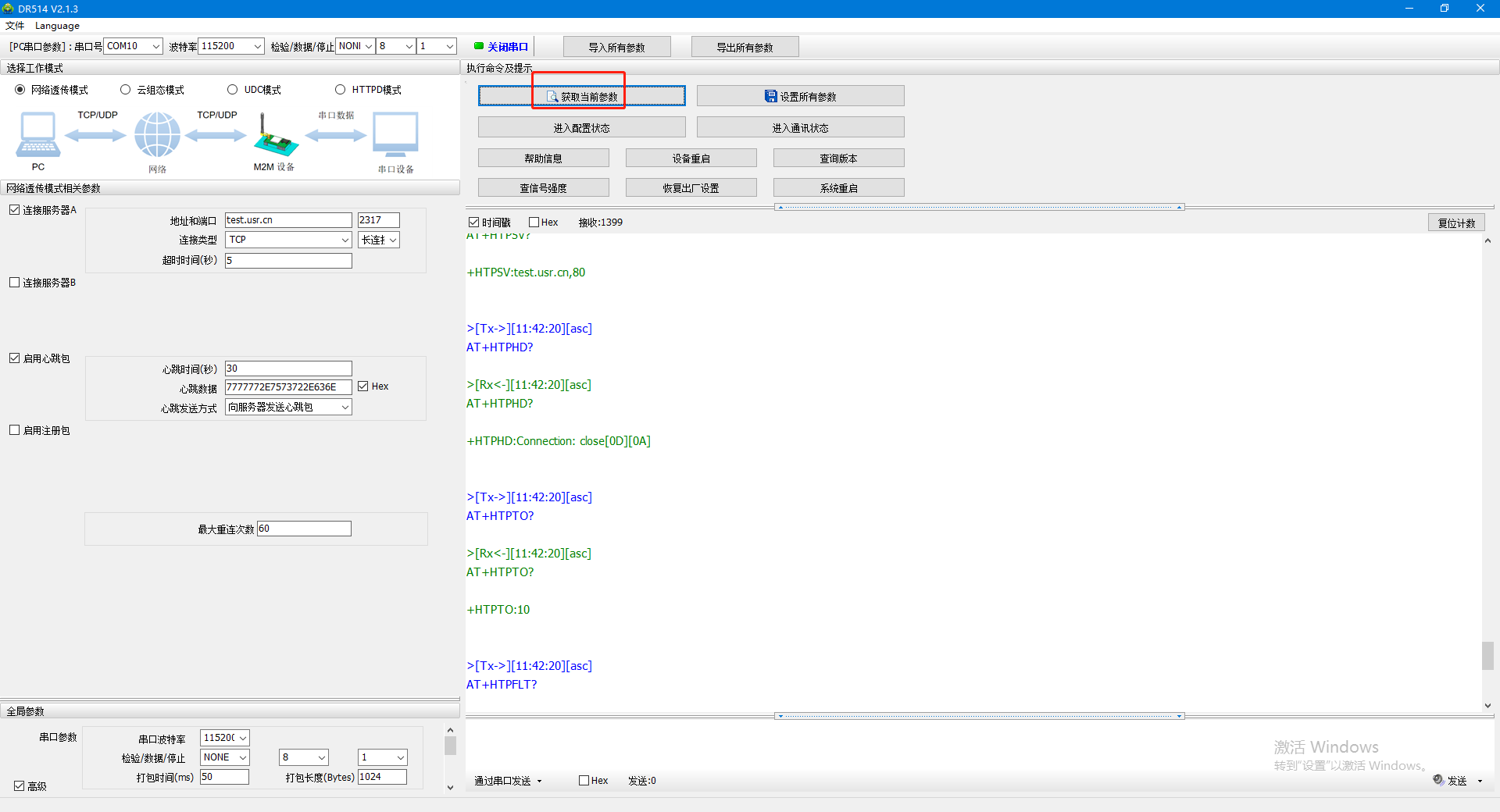

3、點擊獲取當前參數

4、設置連接有人云平臺參數

網關SN為： 00004291000000000001； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；
下載對應網關的軟件，在軟件中把系統分配的SN和通訊密碼進行配置。

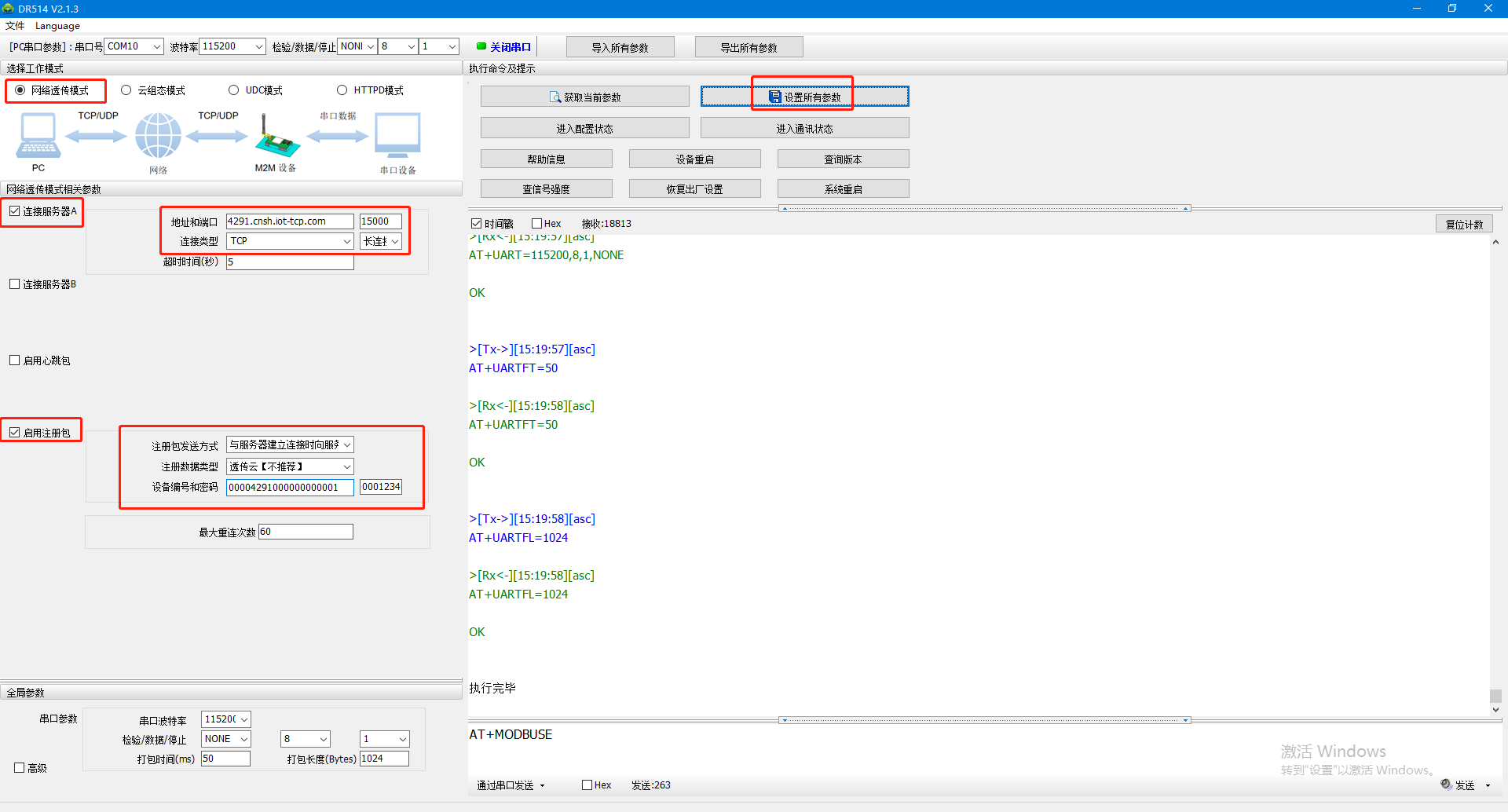

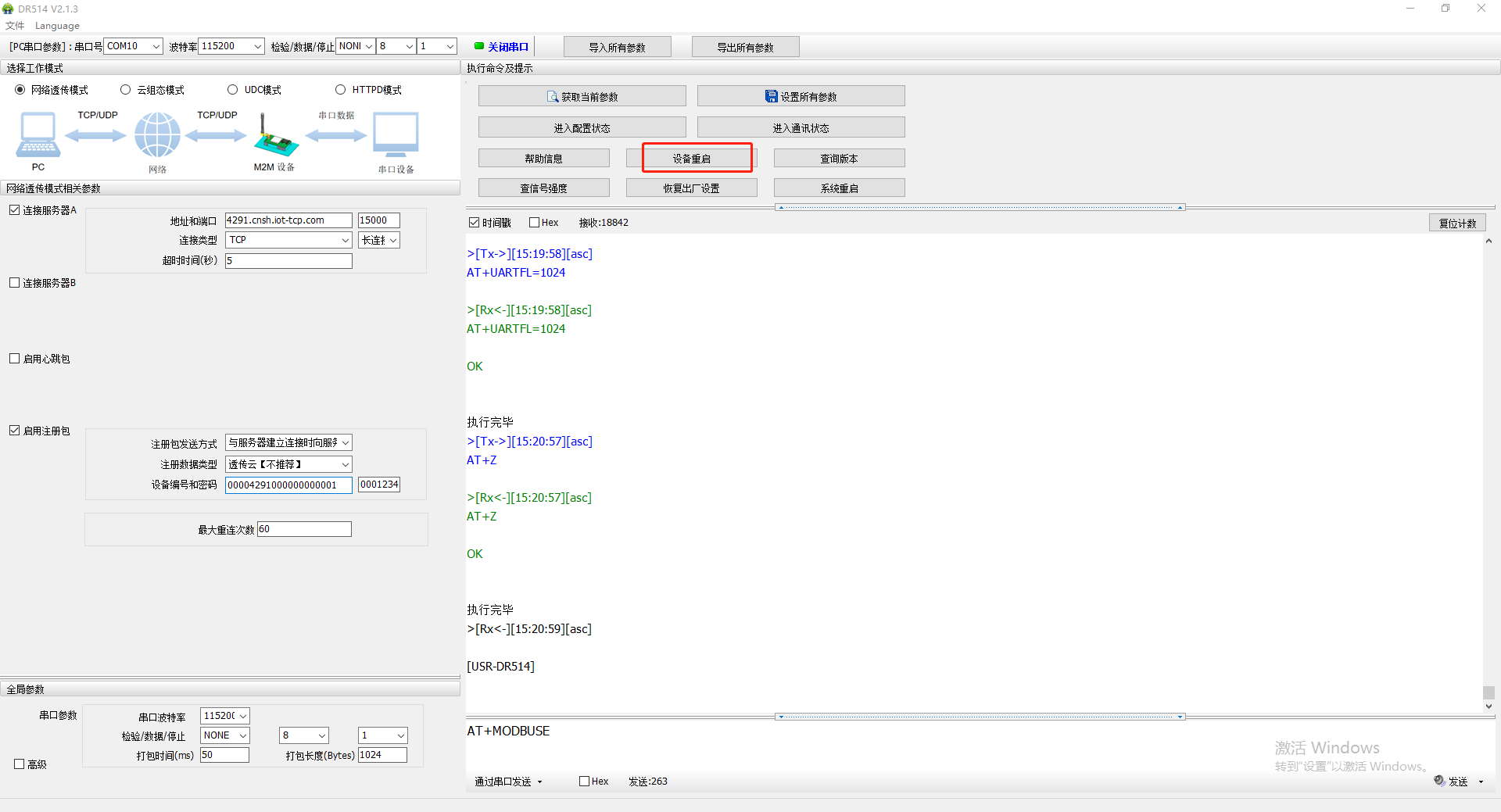

設置服務器地址4291.cnsh.iot-tcp.com和端口號15000，開啟注冊包，輸入有人云添加設備的ID00004291000000000001和密碼00001234，點擊設置所有參數。

5、點擊設備重啟

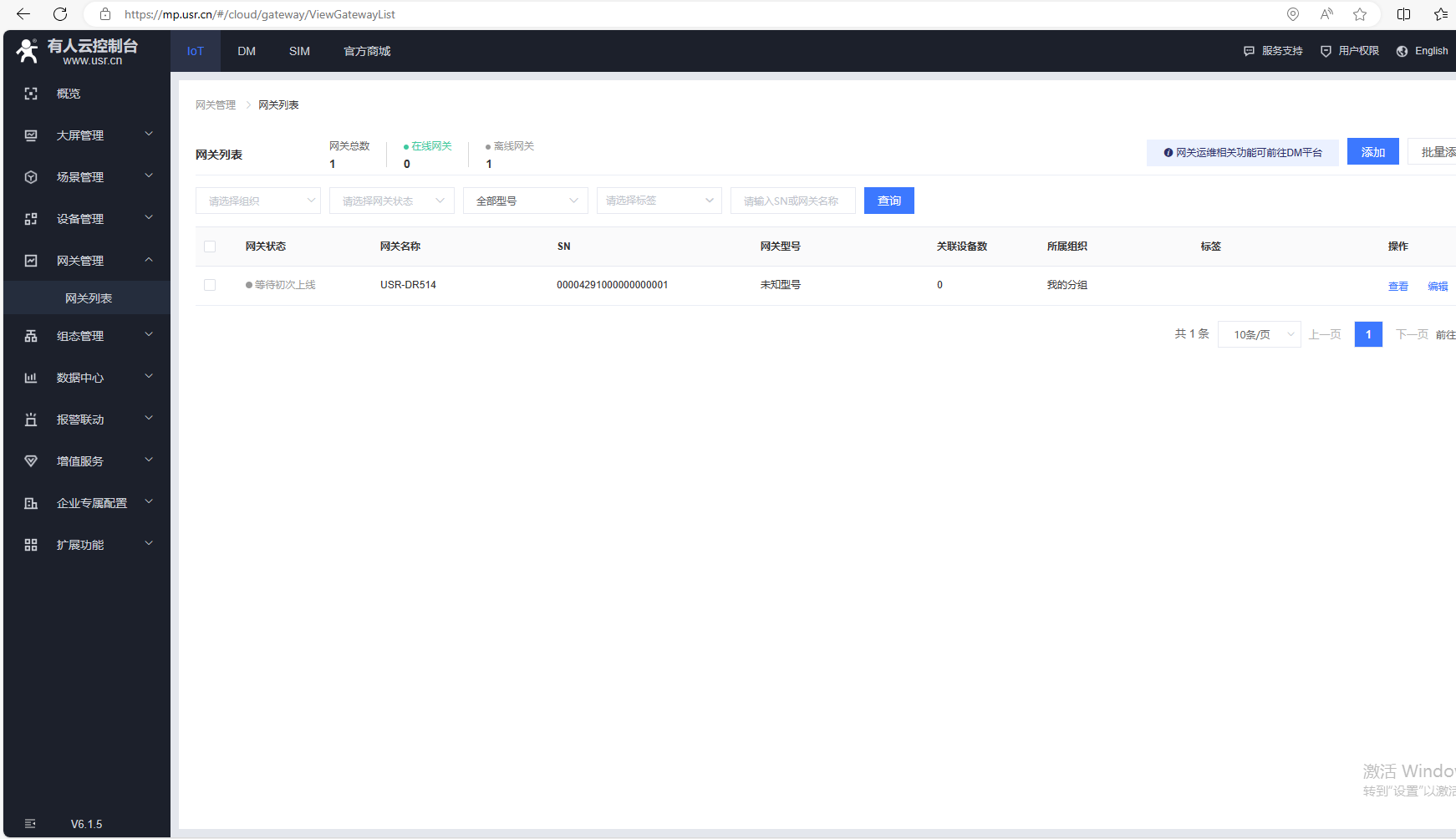

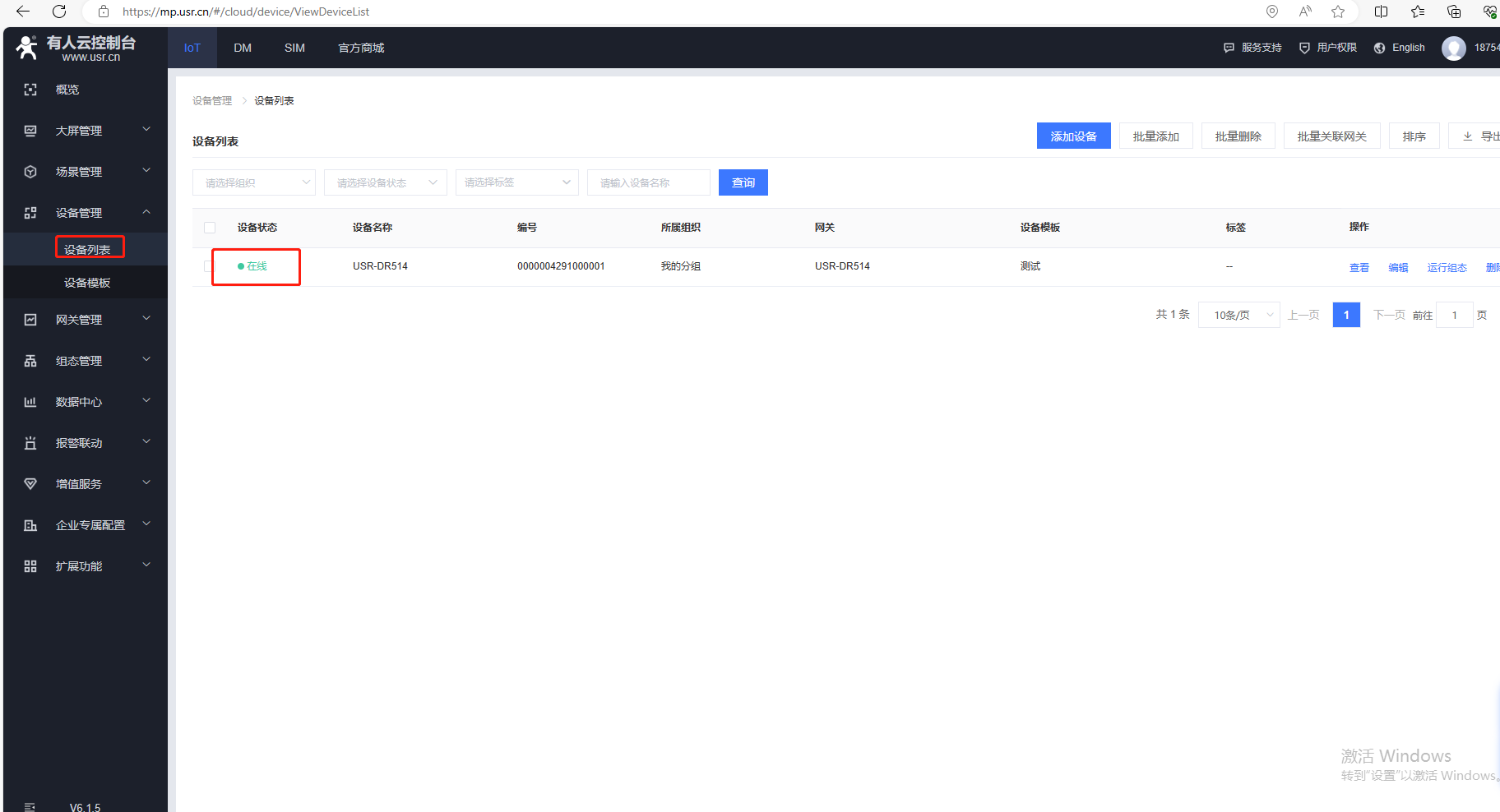

6、有人云設備在線

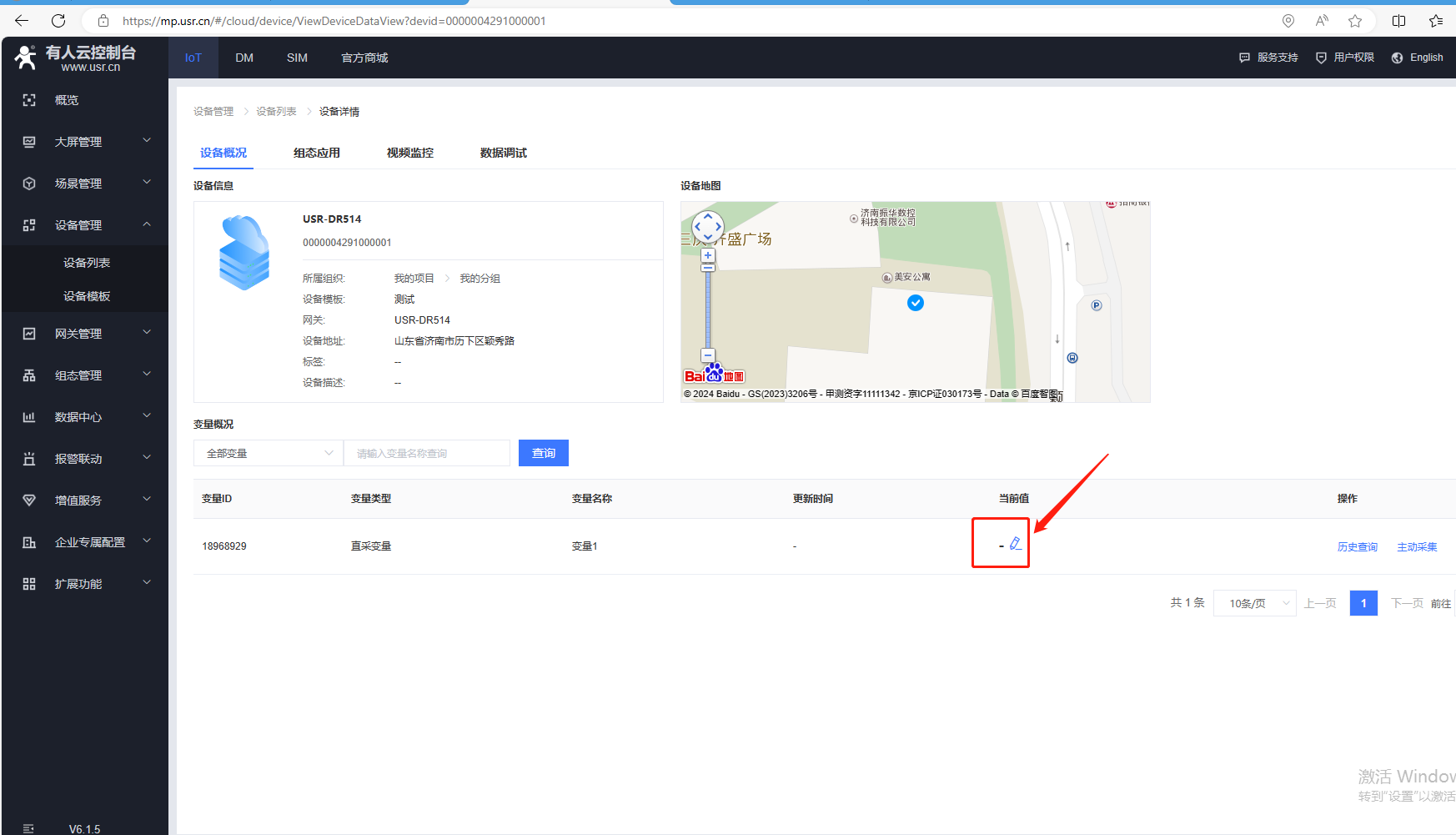

7、返回設備列表，點擊設備名稱，可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件，配置參數

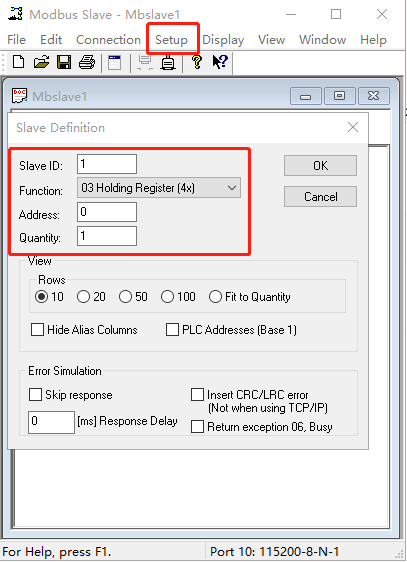

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

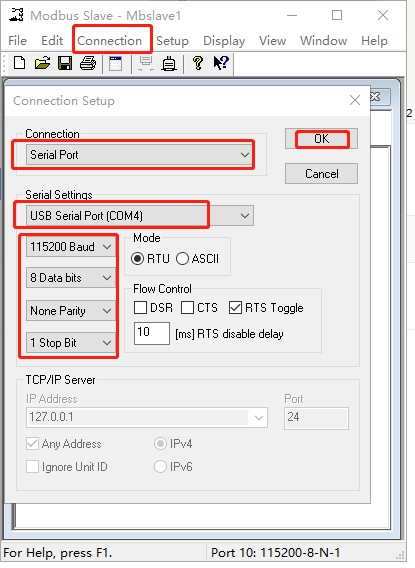

（2）點擊Connection,選擇串口，對應USR-DR514所接USB-RS485串口線的COM口號，串口參數和USR-DR514串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

2、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

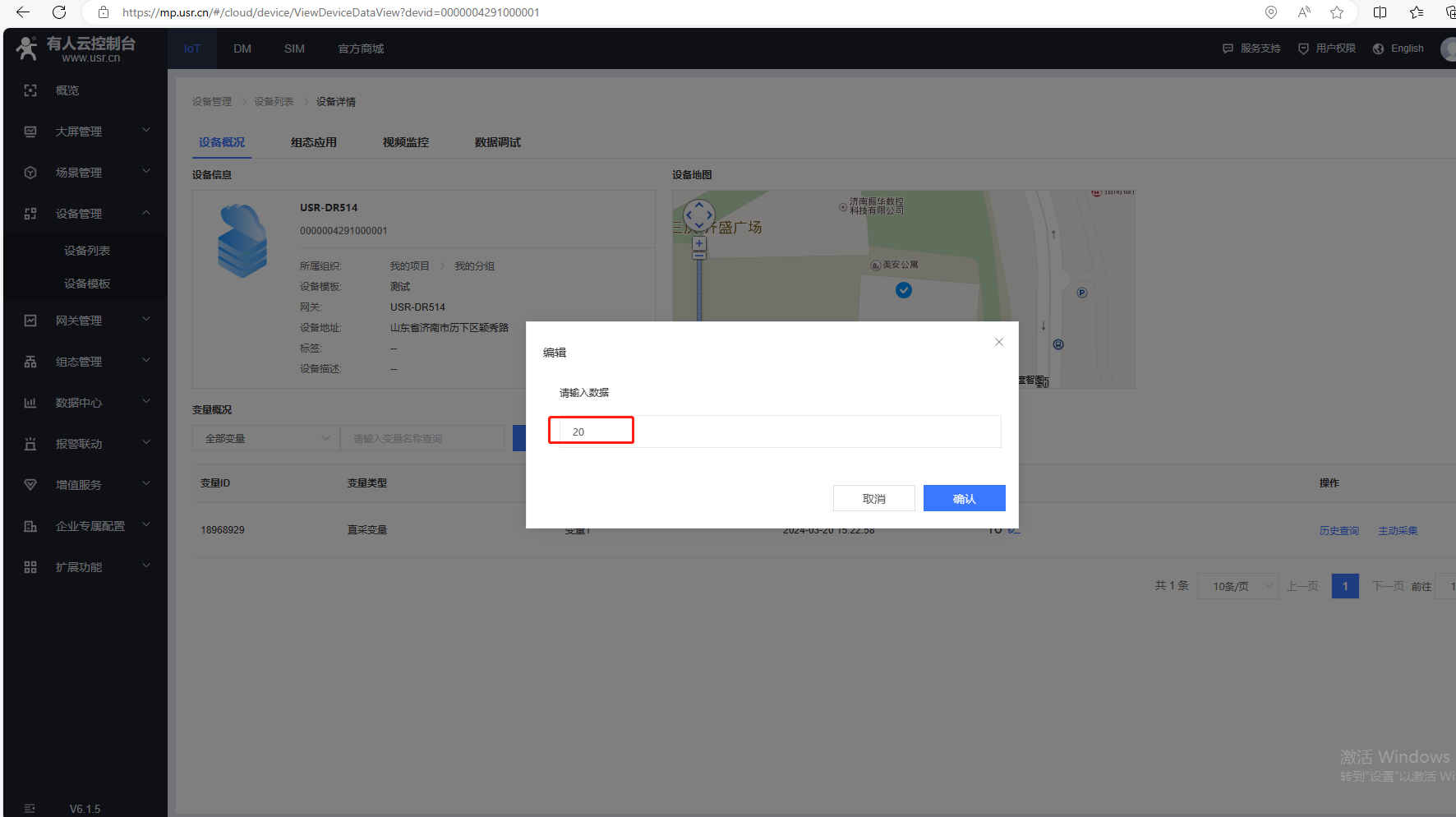

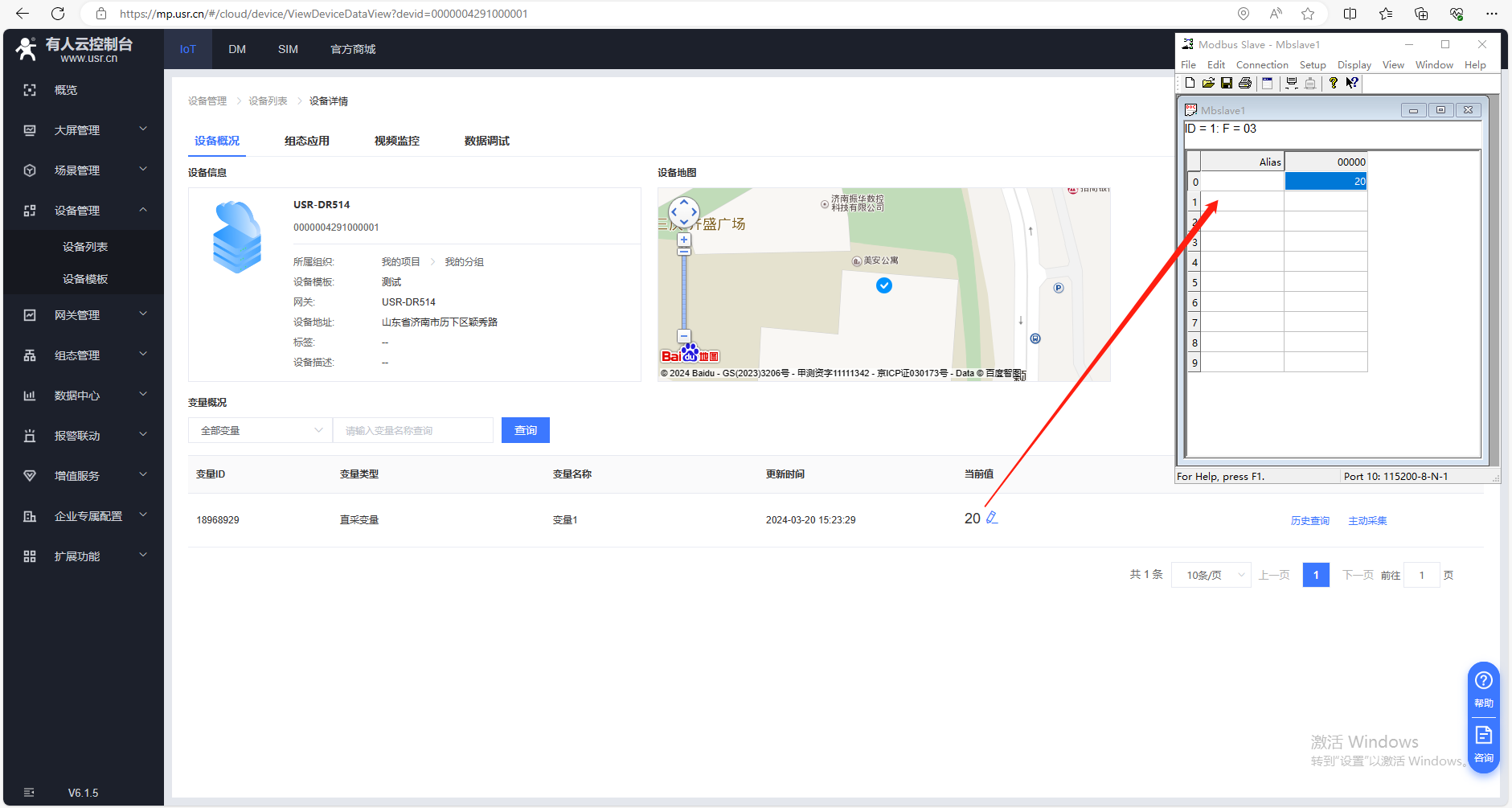

3、有人云寫數據20，MODBUS slave數據變?yōu)?0。

4、有人云數據調試功能

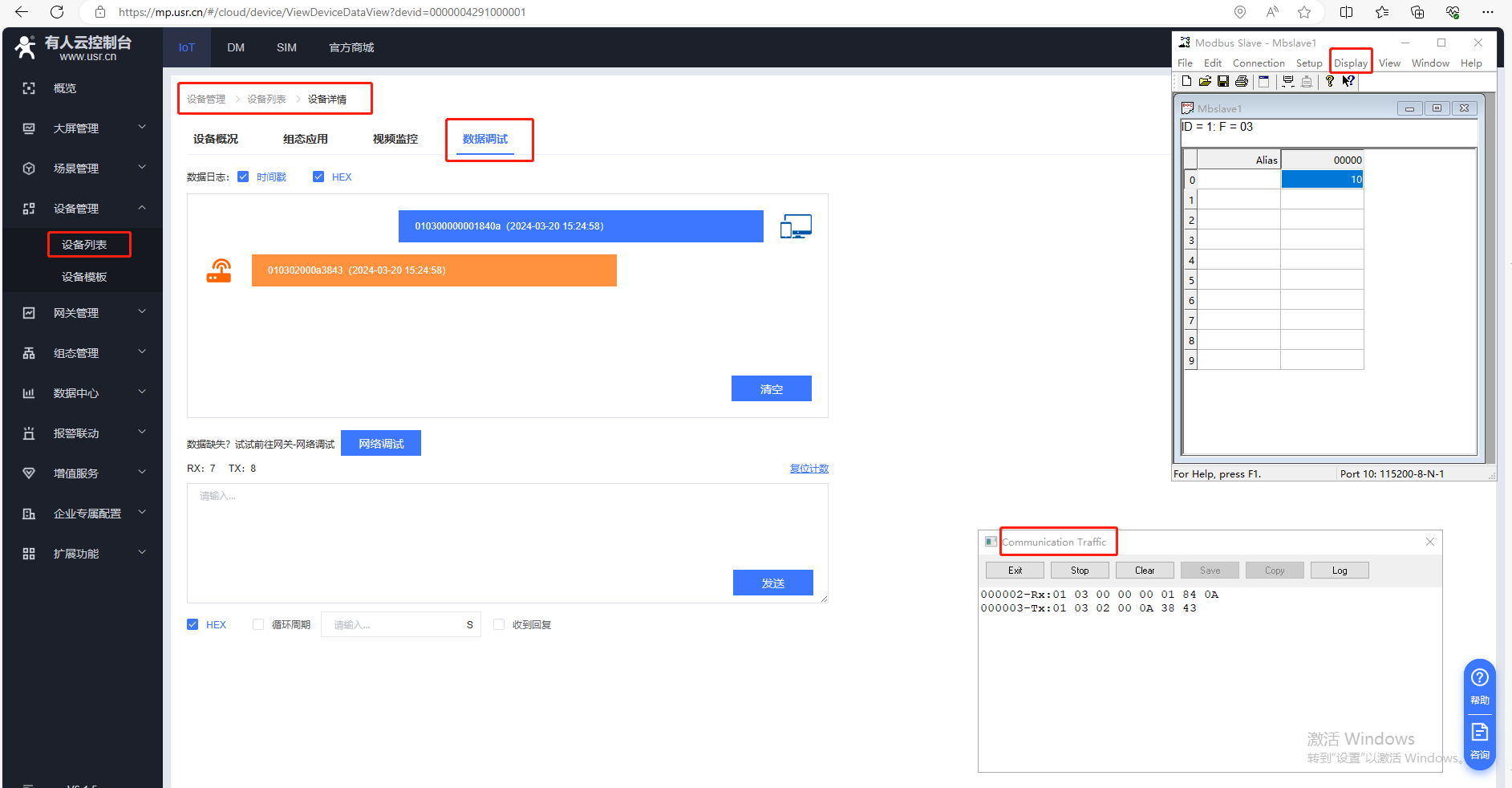

還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。

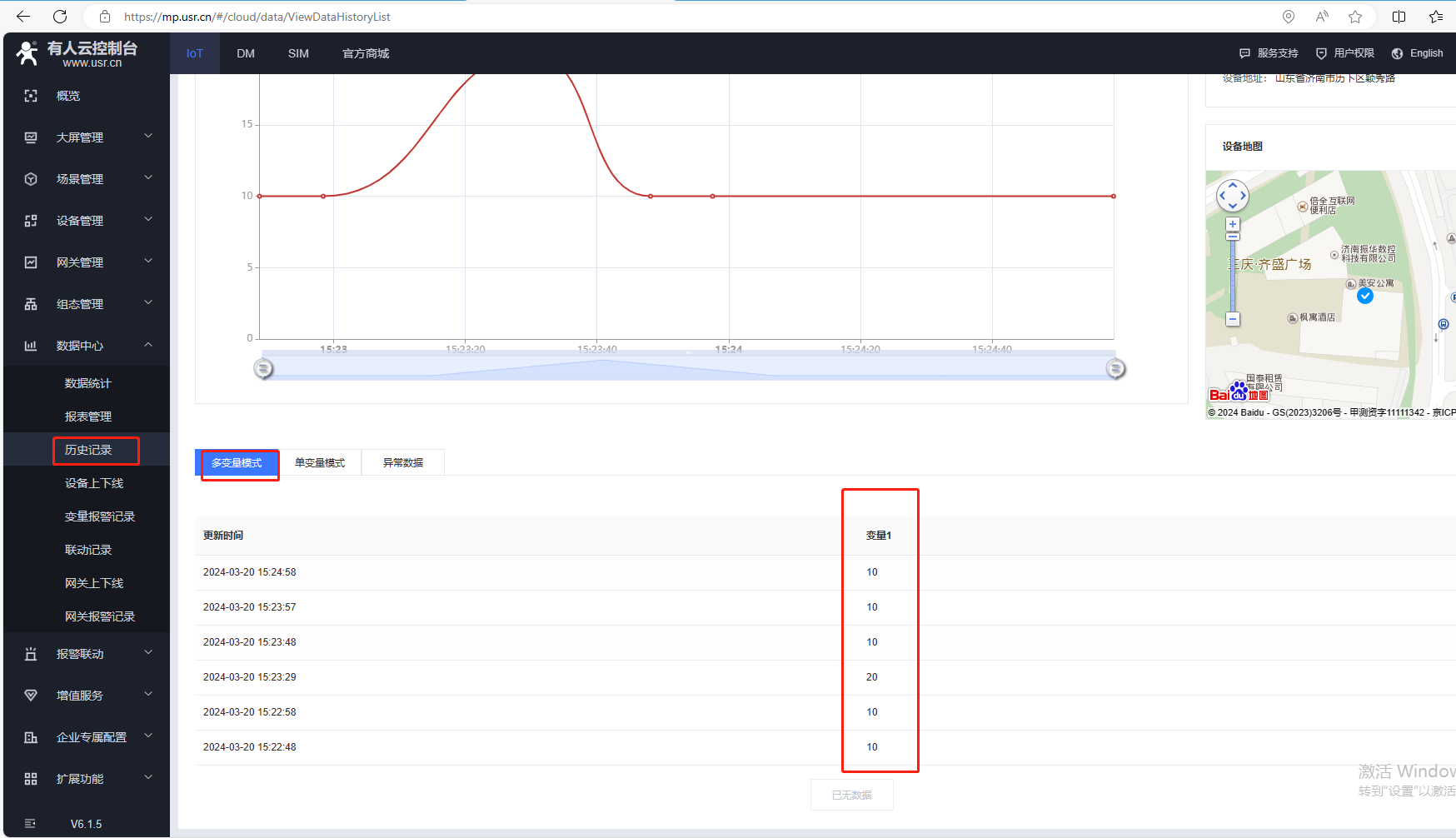

5、數據中心，歷史記錄查看歷史曲線和歷史數據

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
