USR-DR514 網絡AT指令使用示例

備注：USR-DR514需要插SIM卡聯網。

一、資料下載

USR-DR504/DR514說明書（完整版）http://imbacareer.com.cn/Download/1046.html

USR-DR514 規格書 http://imbacareer.com.cn/Download/1047.html

USR-DR504/514 標準AT指令集http://imbacareer.com.cn/Download/1048.html

USR-DR514 設置軟件http://imbacareer.com.cn/Download/1049.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR514 產品 1臺

220V交流端子供電電源線 1條

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-DR514的485串口接USB-RS485串口線到電腦USB口，接好4G天線，插好外置SIM卡，然后產品接220V交流端子供電電源線，上電（220V交流電供電注意安全）。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-DR514的USB-RS485串口線COM口號，COM10。

三、USR-DR514參數設置

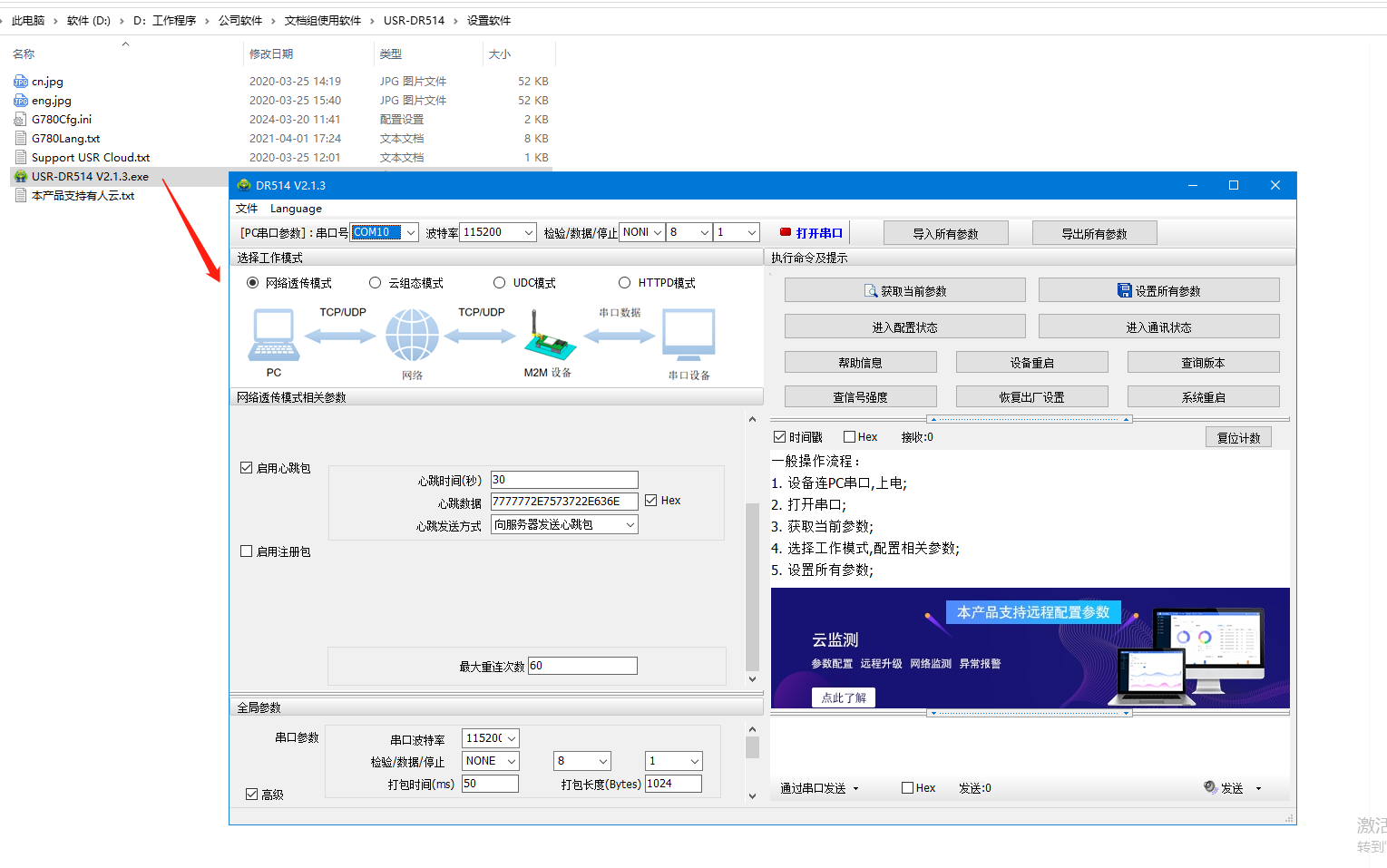

1、打開USR-DR514設置軟件

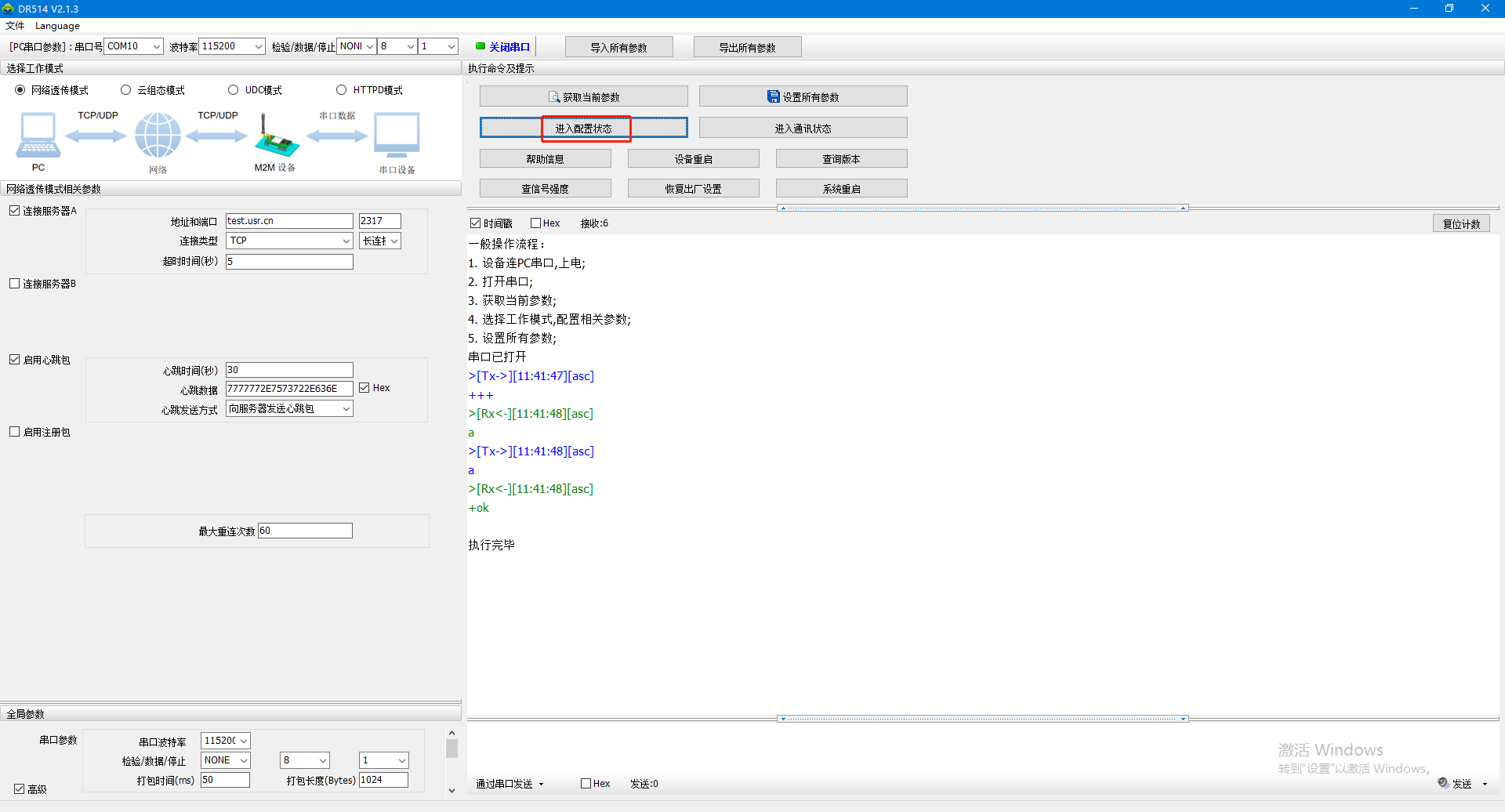

2、打開串口，點擊進入配置狀態

3、點擊獲取當前參數

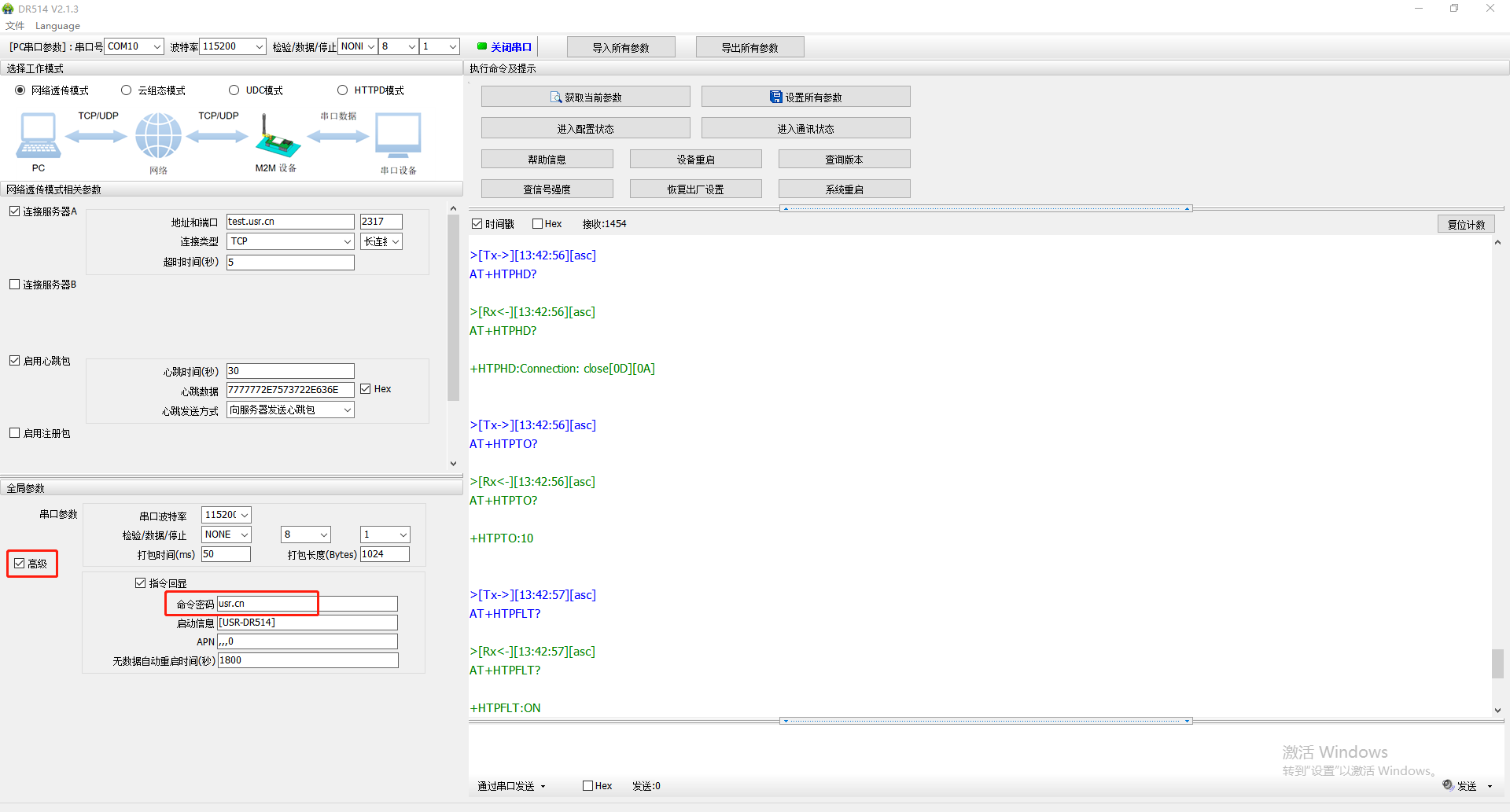

4、勾選高級，查看命令密碼是usr.cn

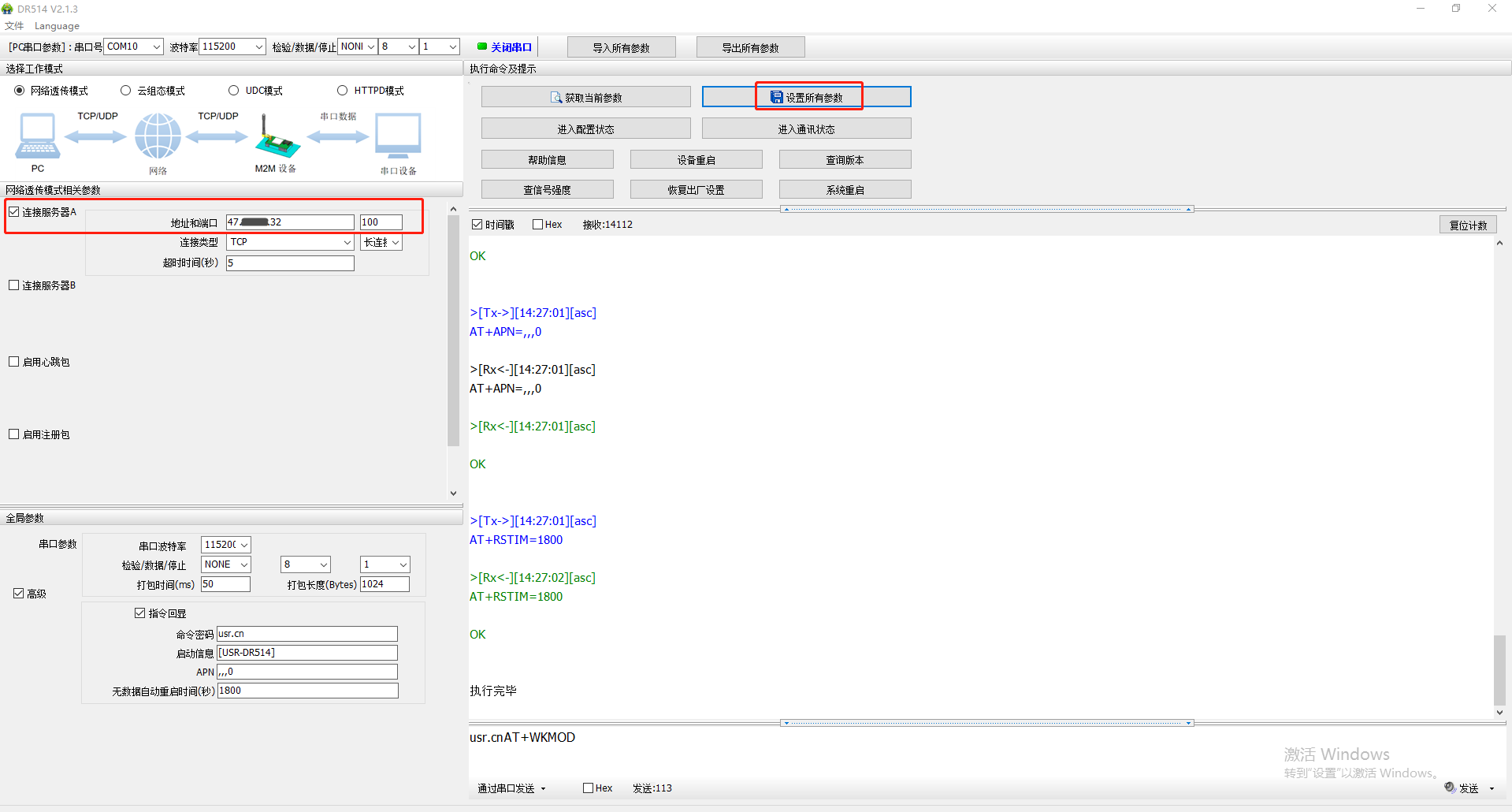

5、選擇網絡透?jìng)髂Ｊ剑催x連接服務器A，地址填遠程服務器地址，端口用100，點擊設置所有參數，點擊設備重啟，然后再關閉串口。

四、功能調試

1、功能介紹

網絡AT 指令是指工作在透?jìng)髂Ｊ较?，通過網絡發送密碼加 AT 指令的方式去設置和查詢參數。

網絡 AT 指令和串口AT 指令類似，區別在于網絡 AT 是從網絡端下發AT 指令，用于客戶服務器遠程查詢或者修改參數使用，客戶可以使用網絡 AT 指令進行批量的參數修改和 查詢，方便對擁有的設備進行管理。

以查詢 SOCKETA 參數為例，發送 AT 指令。注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

2、連接遠程服務器

登錄遠程服務器，打開一個網絡助手，協議用TCP server，端口100，點擊連接。

3、發送網絡AT指令查詢工作模式

網絡助手發送框，輸入命令密碼+AT指令，后面帶回車換行發送。

以查詢工作模式為例，發送usr.cnAT+WKMOD，后面帶回車換行，網絡助手接收到查詢到的AT指令參數。

編寫人：金志方 編寫日期：2024-03-21

審核人：金志方 審核日期：2024-03-21

訂正版本：V1.0 訂正內容：初稿
