USR-LG206-L連接有人云（V6版本)云端輪詢示例
一、資料下載：
USR-LG206-L設置軟件：http://imbacareer.com.cn/Download/1195.html
USR-LG206-L USR-LG206-L_LG210網關協議數傳終端說明書：http://imbacareer.com.cn/Download/1249.html
USR-LG206-L AT指令集：http://imbacareer.com.cn/Download/1344.html
USR-LG210-L網關對接平臺使用說明書：http://imbacareer.com.cn/Download/1175.html
USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html
USR-LG210-L網關AT指令集：http://imbacareer.com.cn/Download/1174.html
如果有實際MODBUS RTU串口從機設備，可以直接接產品串口，串口參數設置一致，測試有人云云端輪詢采集從機數據功能。
如果沒有實際串口從機設備，用于調試產品功能，可以找USB串口線，電腦百度去網上下載MODBUS SLAVE 調試軟件，安裝到電腦，模擬實際串口MODBUS RTU從機設備。
二、硬件連接：
1、需要準備的物品：
USR-LG206-L 1個
USR-LG210 1個
USR-RS232串口線2條（也可以用1條USB串口線，設置完LG210參數再設置LG206參數）
12V電源適配器 2個
筆記本電腦 1臺
可以上外網的路由器1個
網線1根
2、硬件連接：
第一步：USR-LG210的232串口接USB-RS232串口線，USB口接電腦USB口，接12V電源適配上電，配置參數。USR-LG210網口用網線接可以上外網的路由器。
第二步：USR-LG206-L 的232串口接USB-RS232串口線，USB口接電腦USB口，接12V電源適配上電，配置參數。
第三步：注冊并登錄有人云賬號，測試云端輪詢采集數據。
三、準備工作：
1、查看端口號：
電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210的USB-RS232串口線COM口號，COM6。接USR-LG206-L的USB-RS232串口線COM口號，COM3。
四、USR-LG210參數設置：

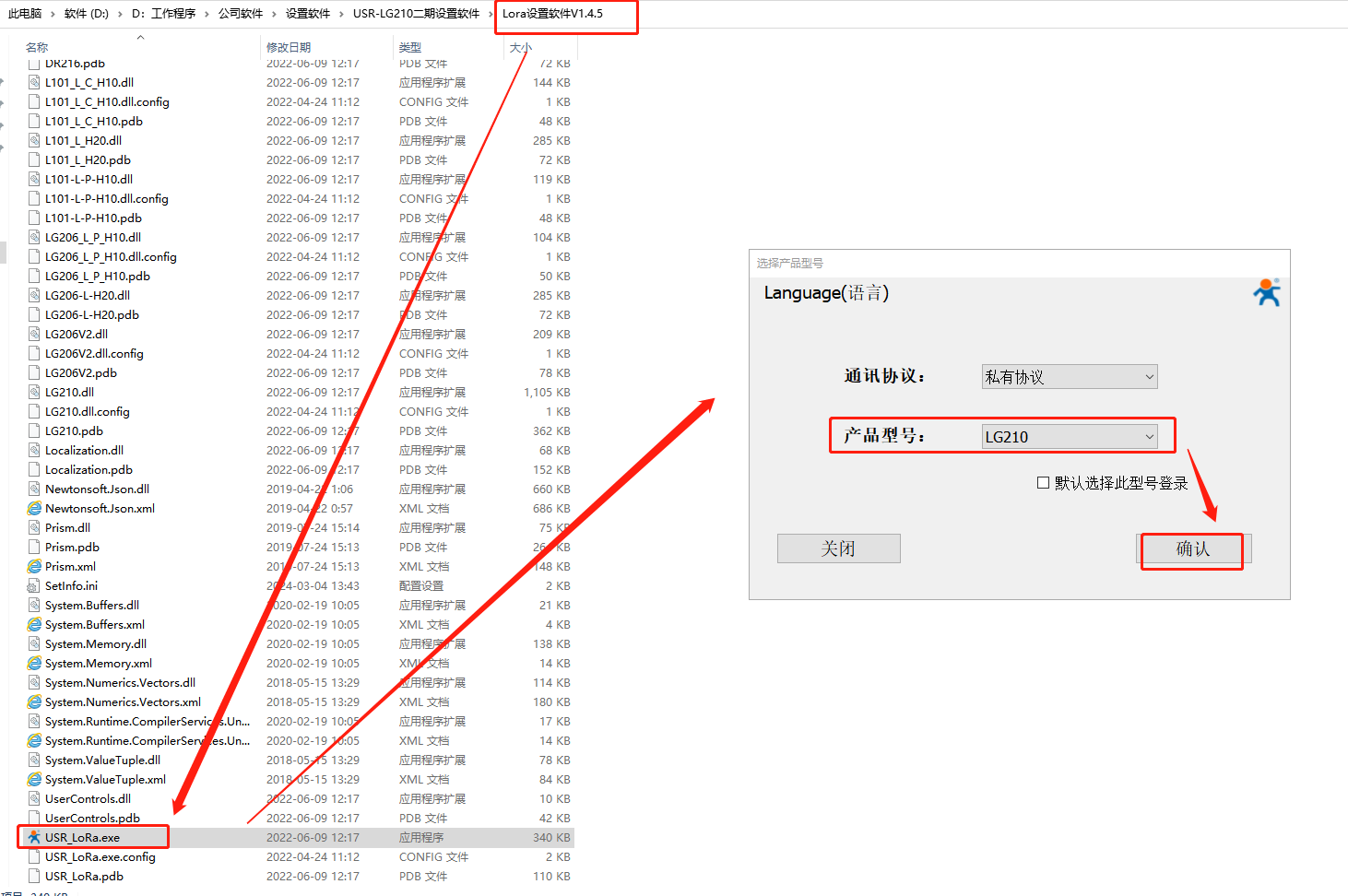

1、電腦打開USR-LG210的Lora設置軟件V1.4.5，產品型號選擇LG210。

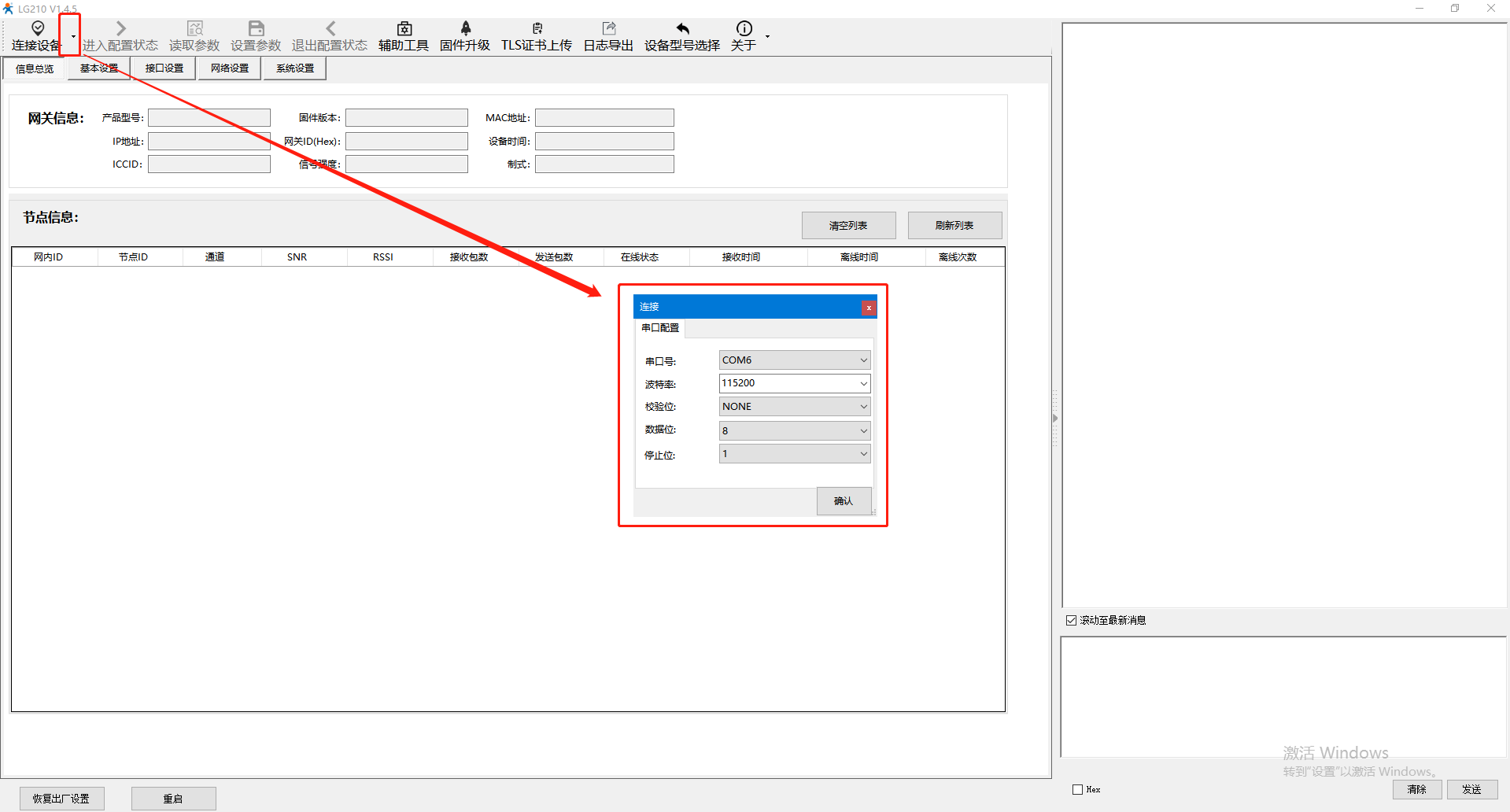

2、選擇串口號COM6，用默認串口參數，點擊確認。

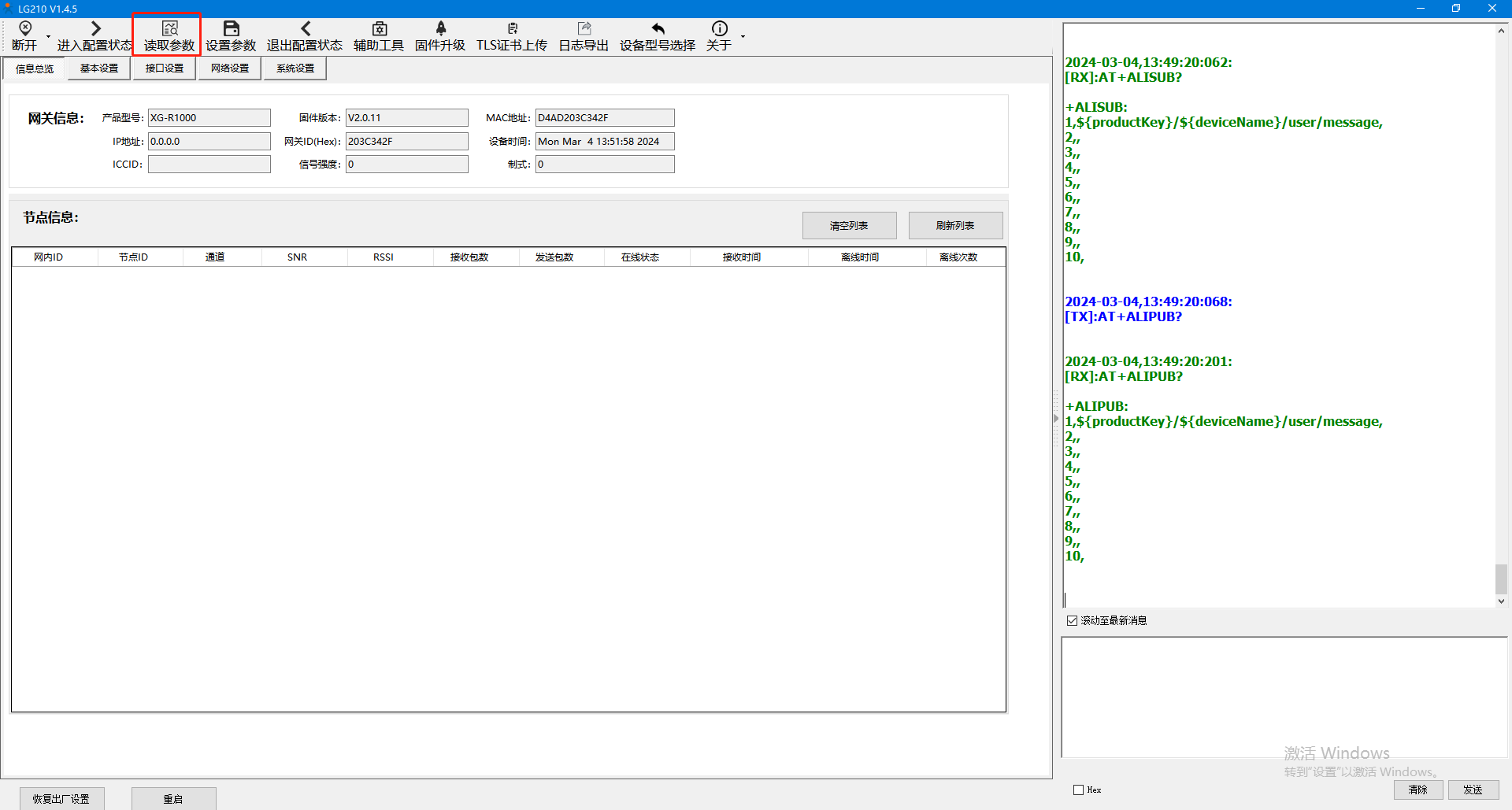

3、按照步驟，打開串口，點擊進入配置狀態，點擊讀取參數。這里網關ID是203C342F，等設置USR-LG206-L,需要用到這個參數。

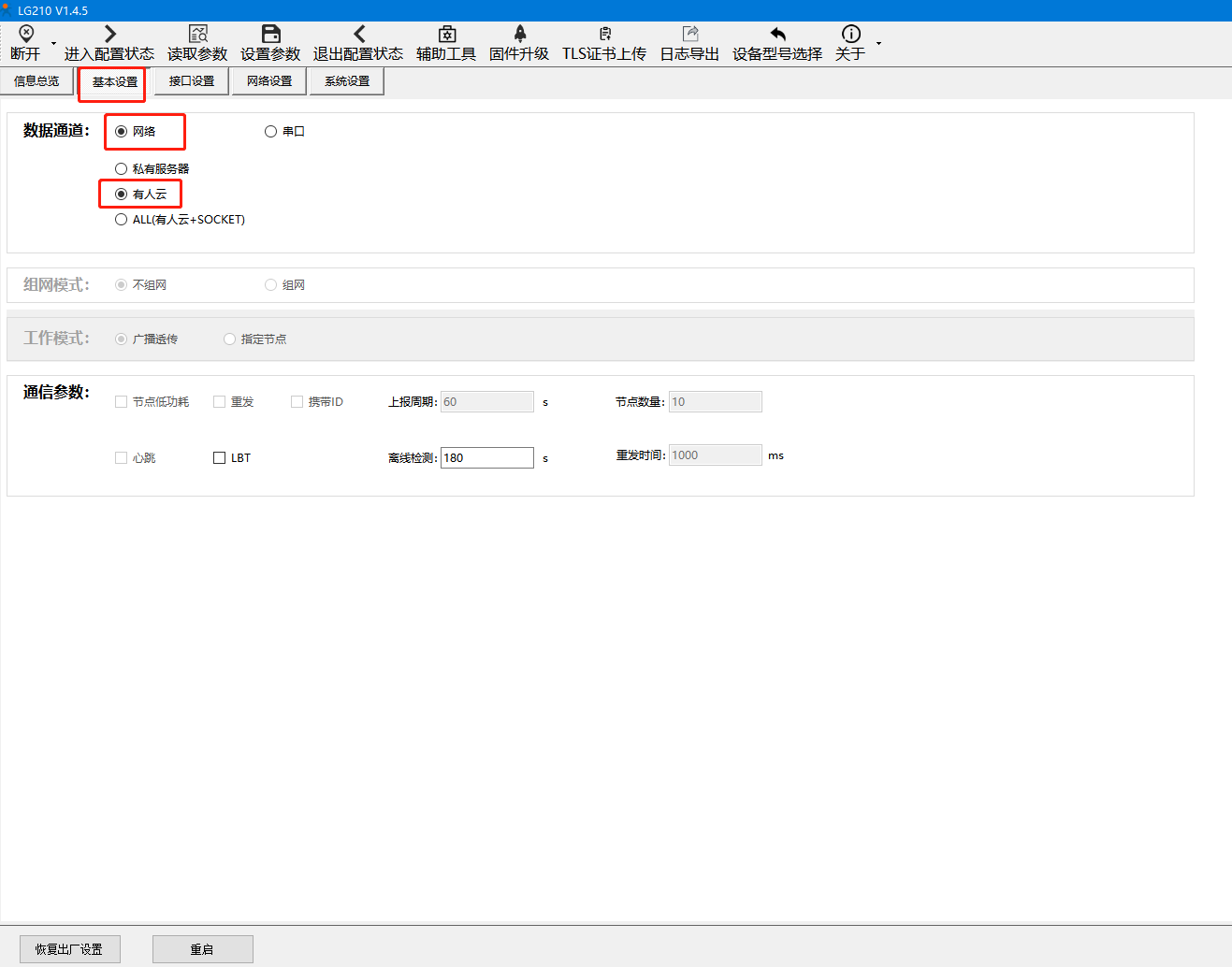

4、基本設置：數據通道選擇網絡，有人云。

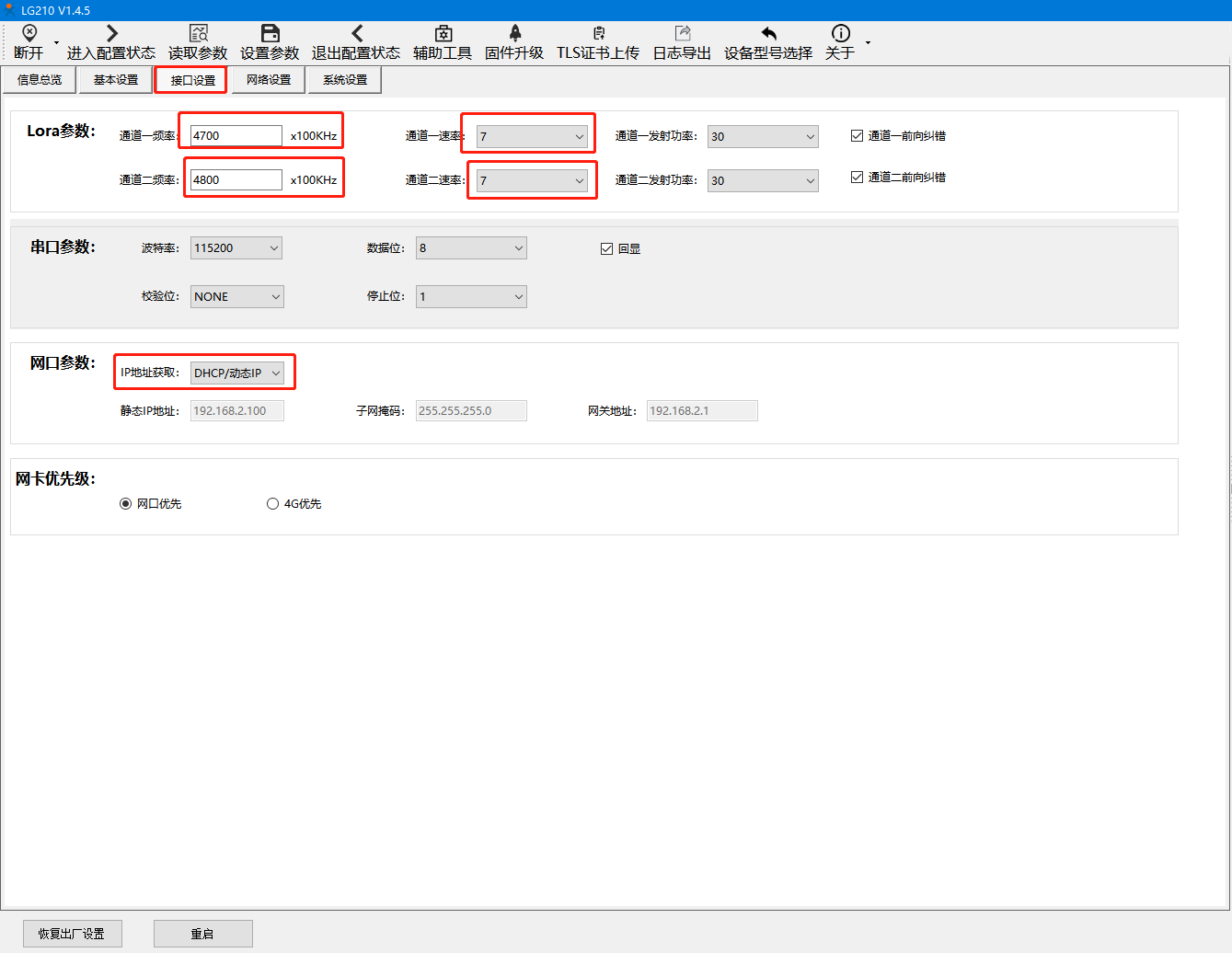

5、接口設置：Lora參數，通道一和通道二參數保持默認，等設置USR-LG206-L參數,需要保持一致。

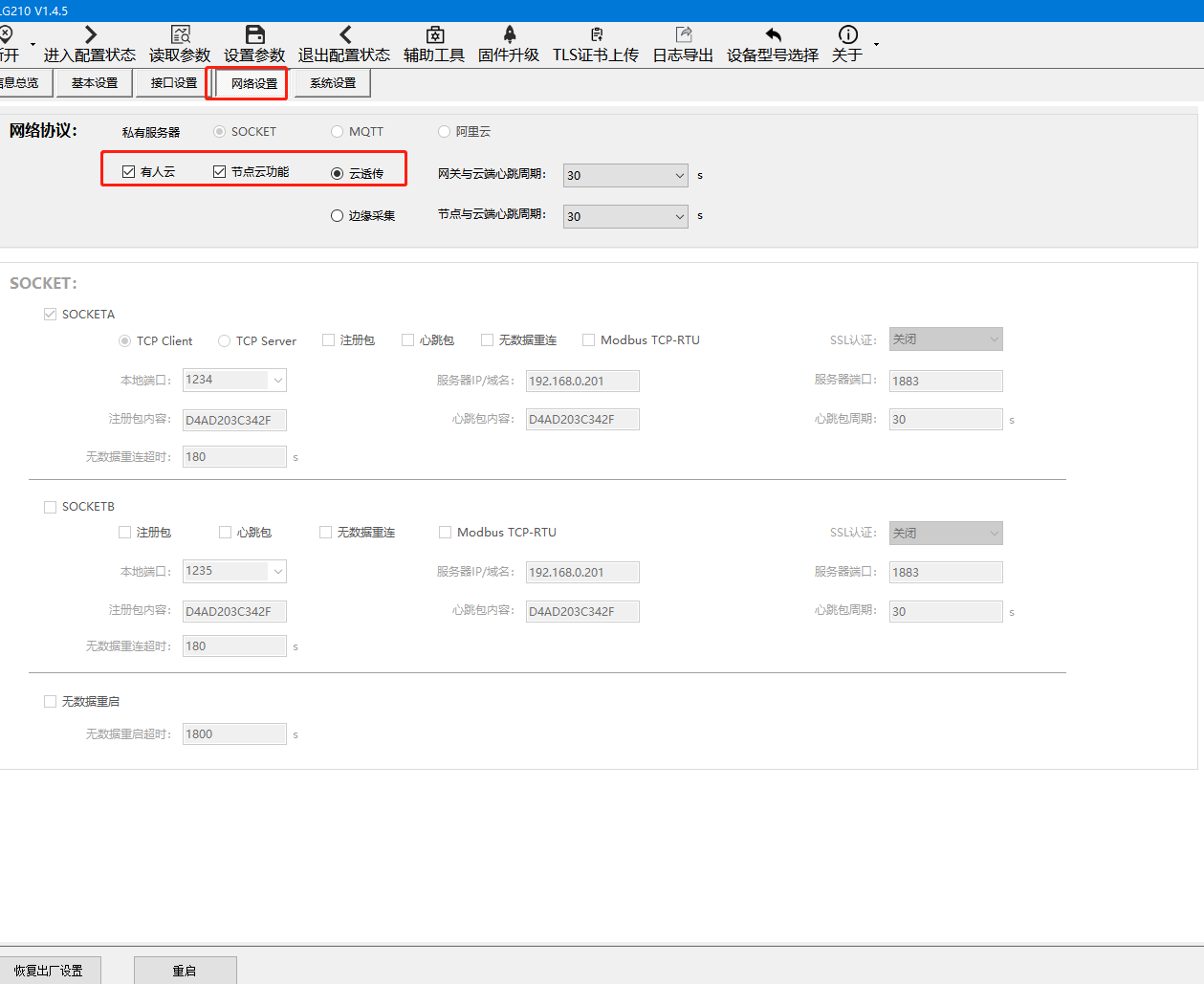

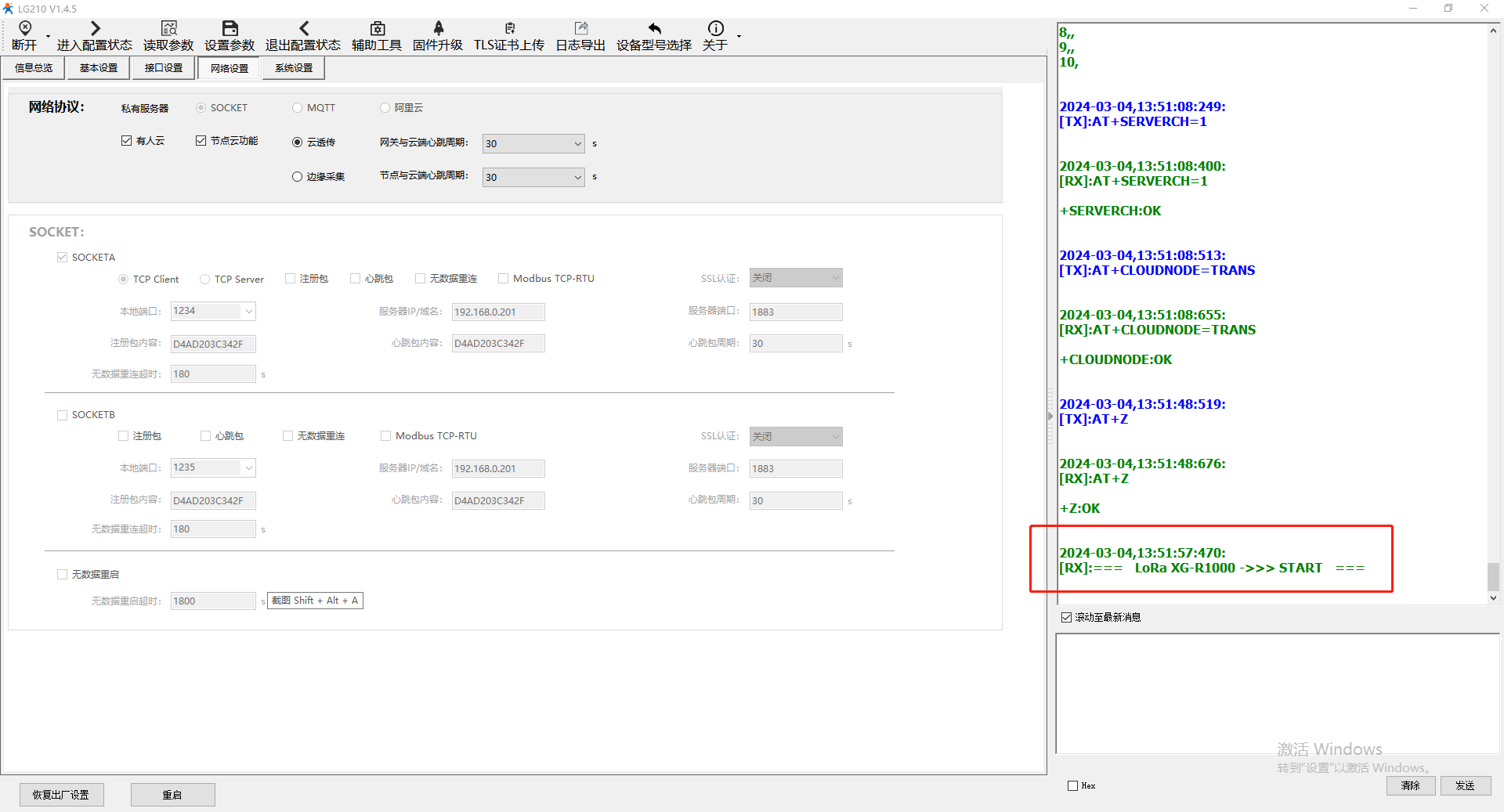

6、網絡設置：網絡協議，勾選有人云，節點云功能，云透傳（就是云端采集）。

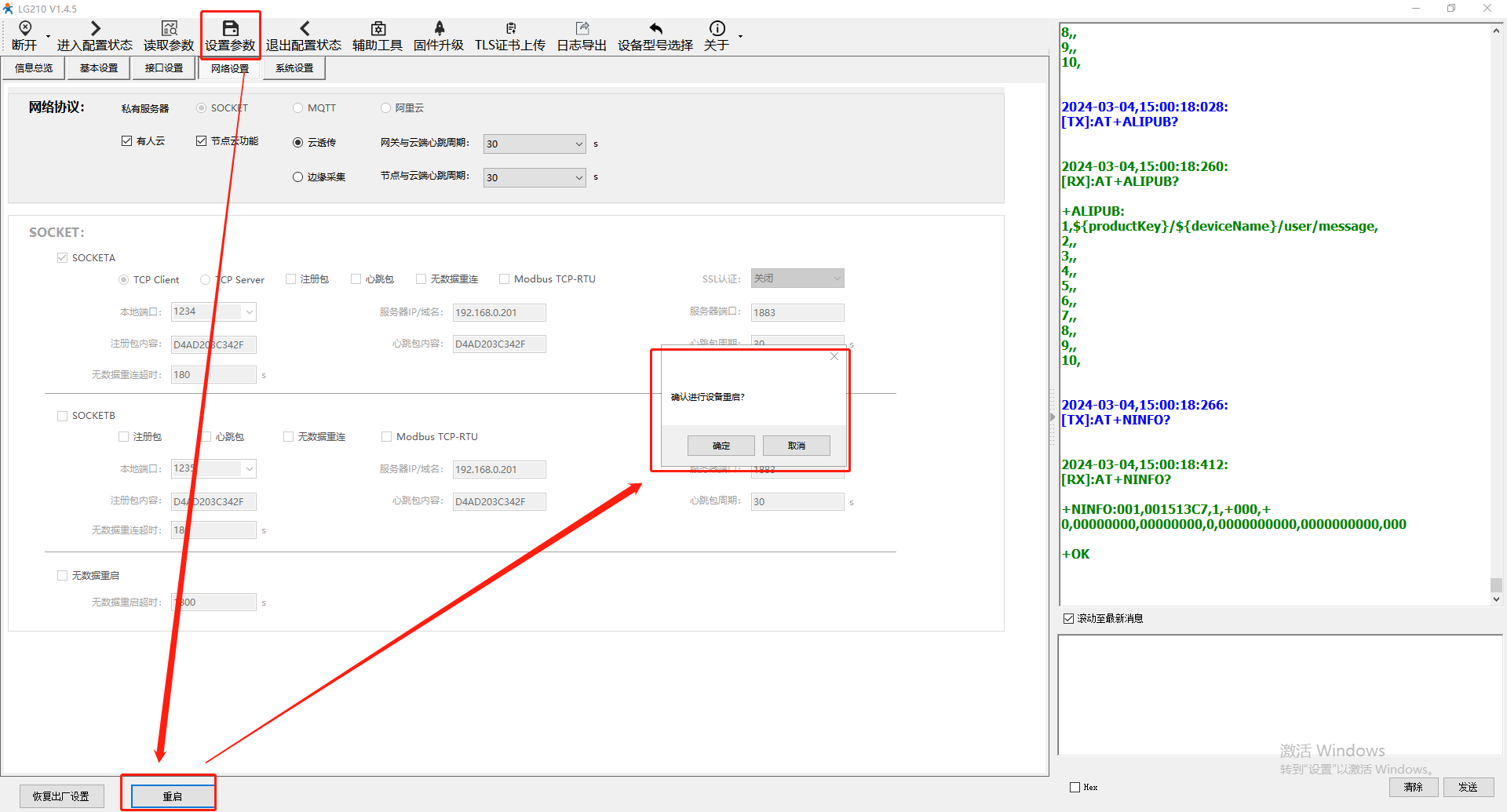

7、點擊設置參數，操作完，再點擊重啟，才可以將USR-LG210修改參數設置成功。
五、USR-LG206-L參數設置：

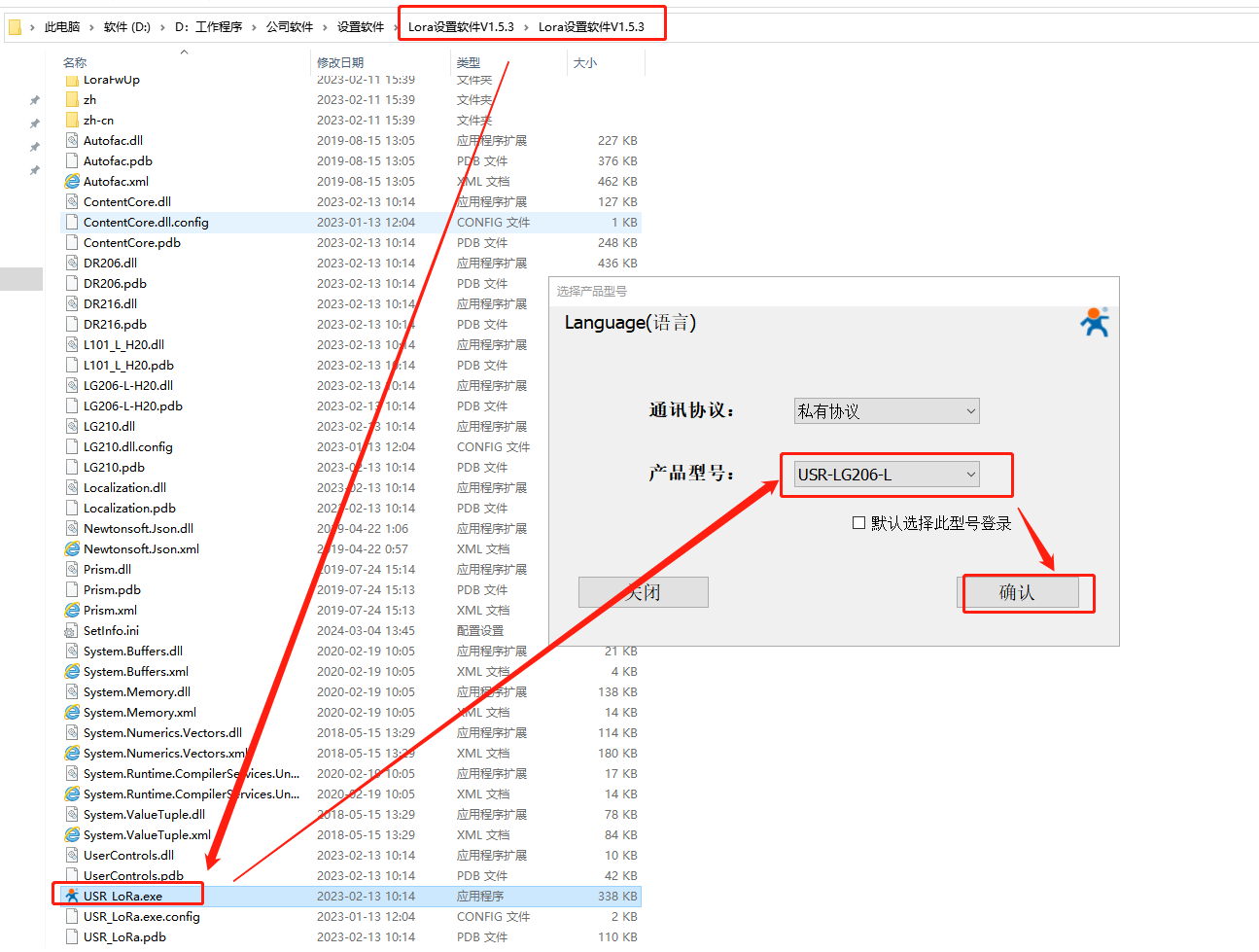

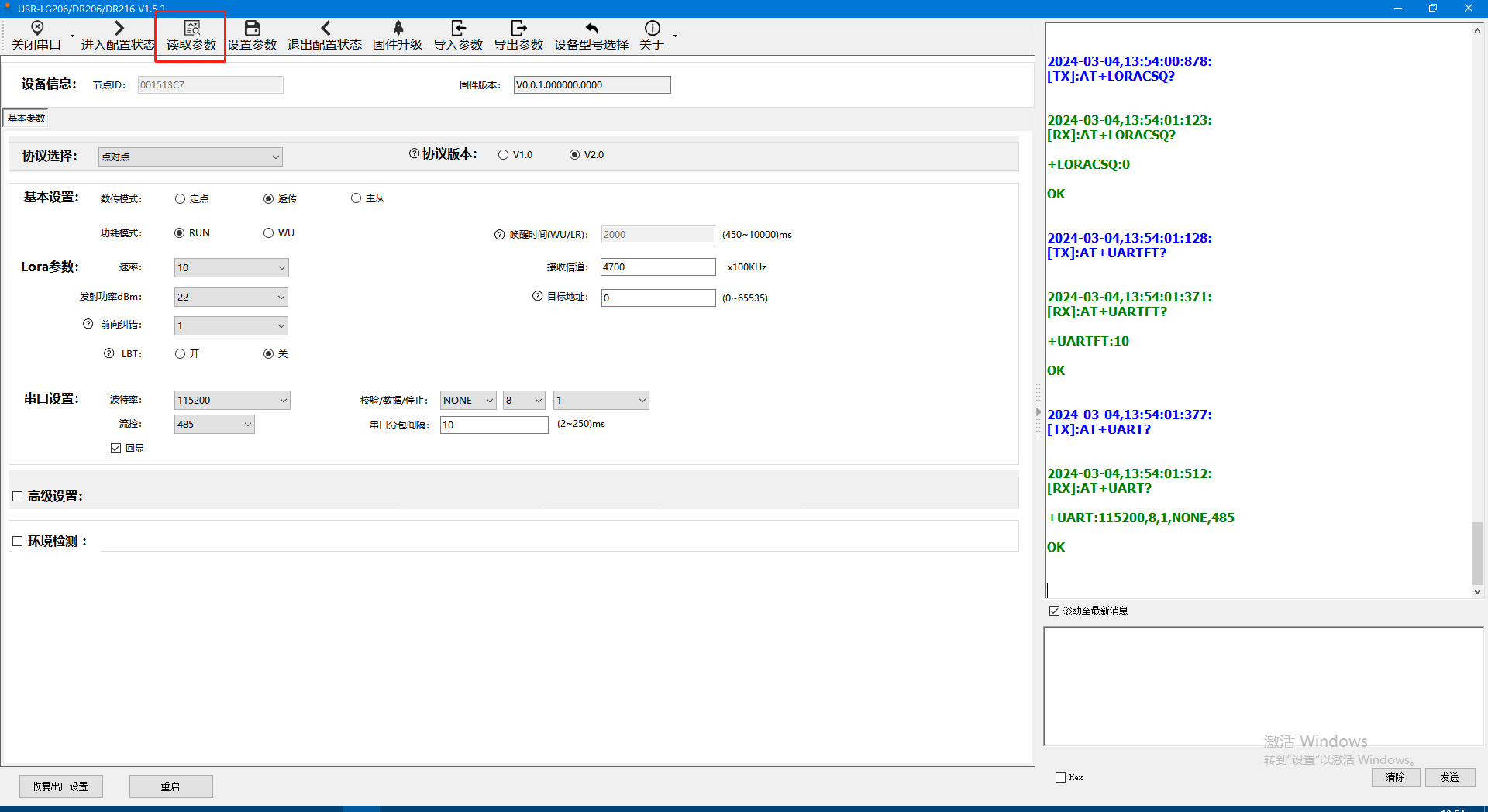

1、電腦打開USR-LG206-L的Lora設置軟件V1.5.3，產品型號選擇USR-LG206-L。
2、用默認串口參數打開串口COM3

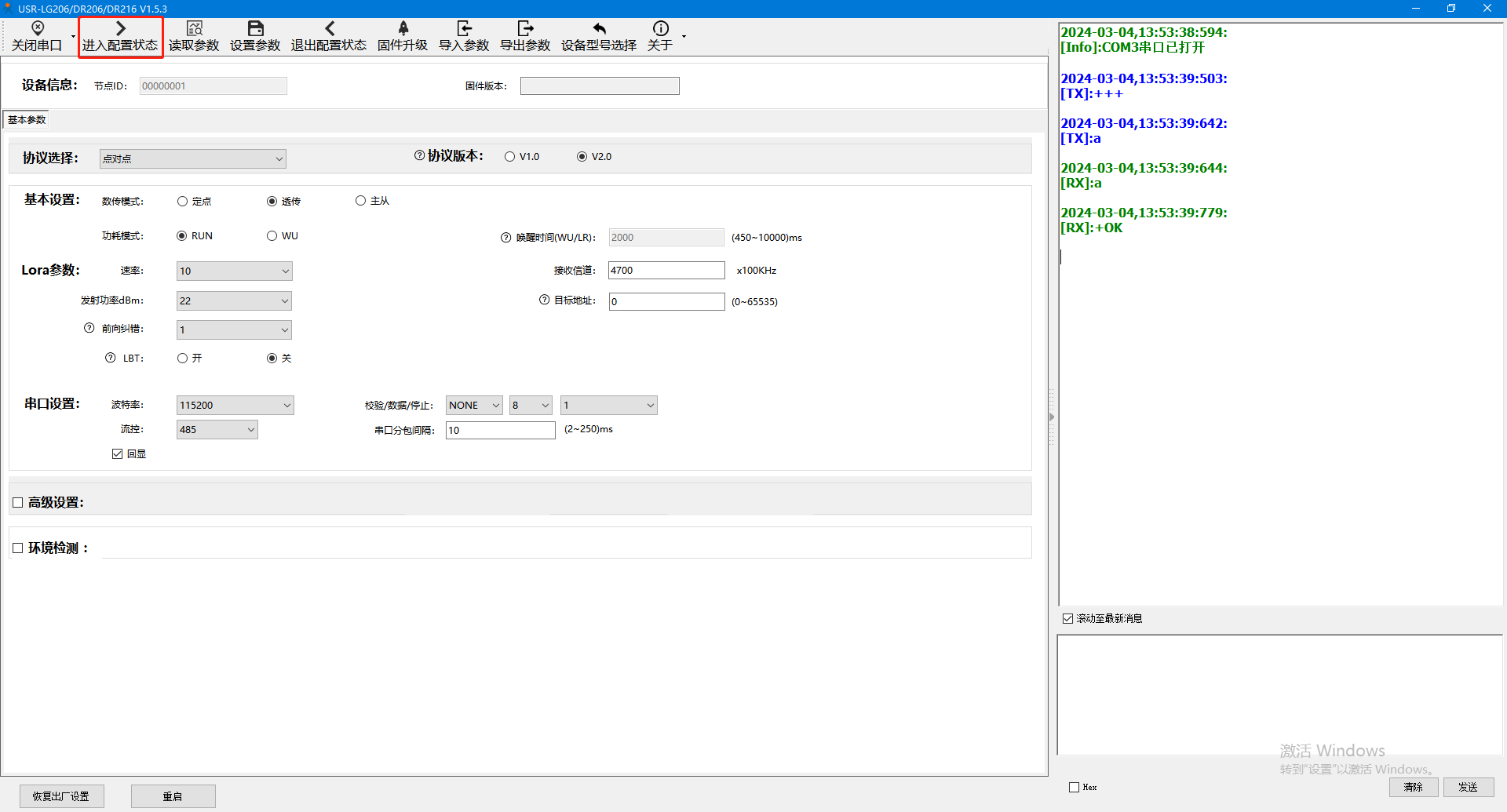

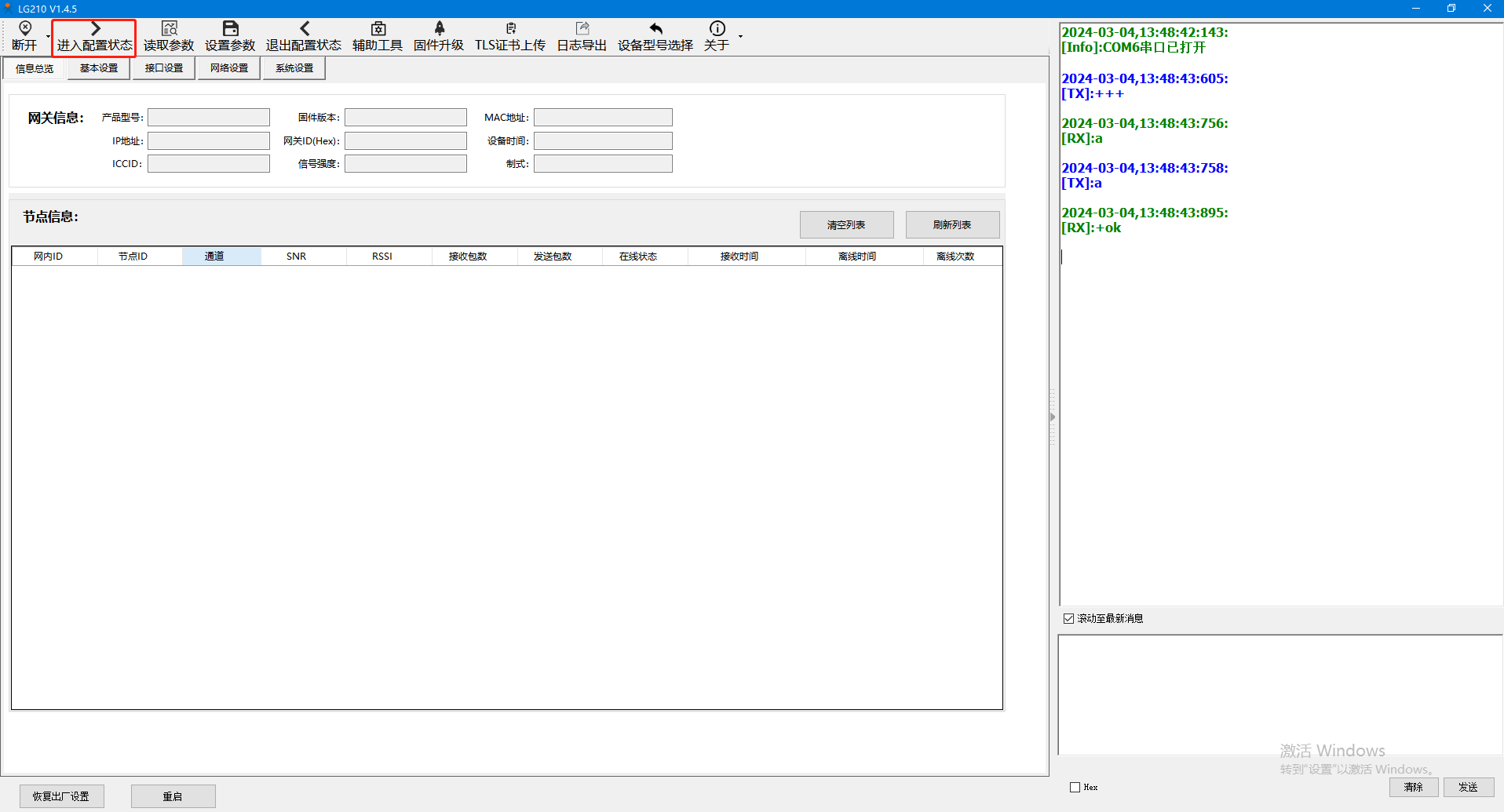

3、點擊進入配置狀態，讀取參數
4、參數設置

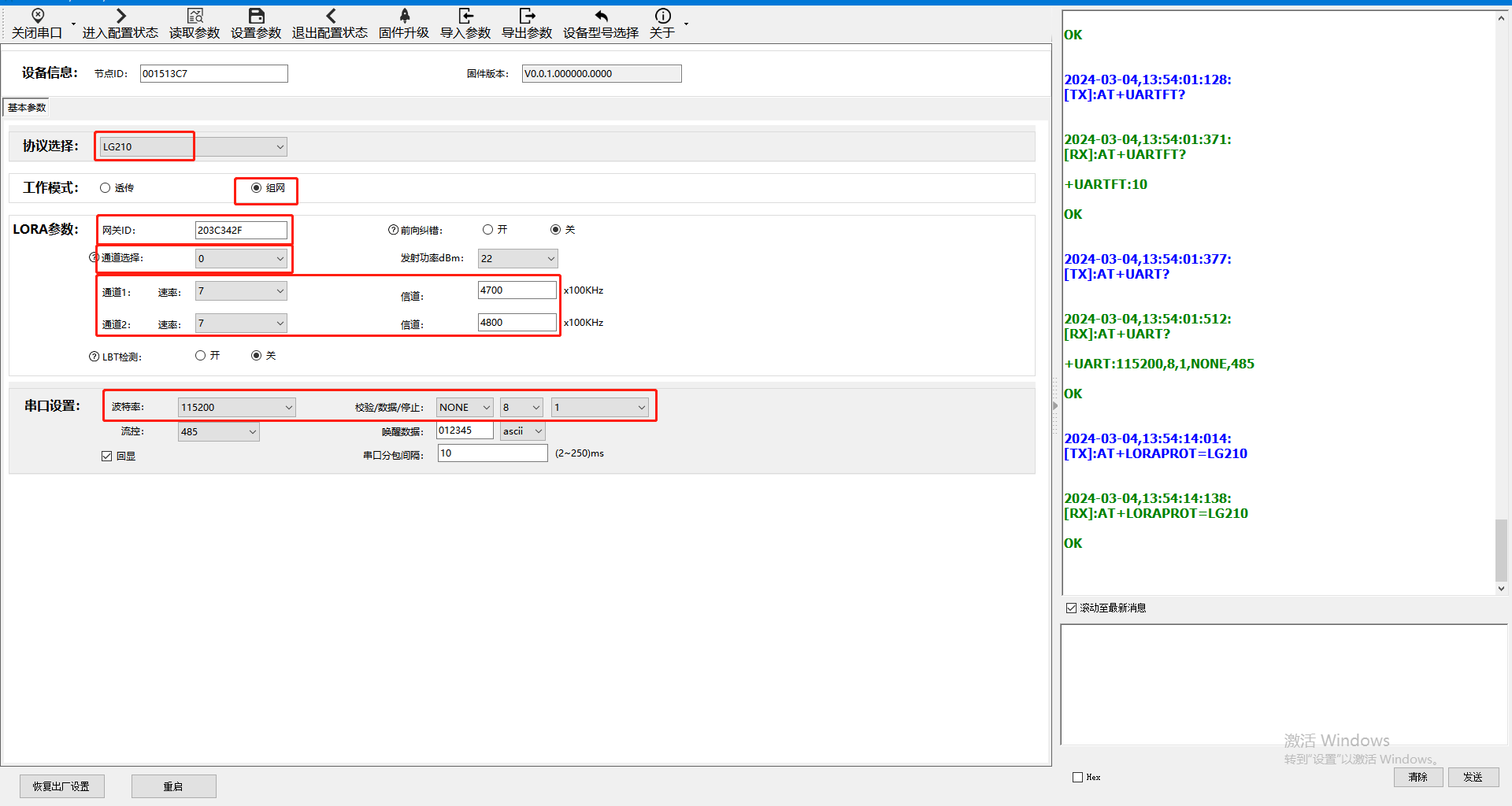

（1）協議選擇：LG210
（2）工作模式：組網（配合USR-LG210上有人云必須用組網）
（3）LORA參數：
網關ID填203C342F（和LG210網關ID設置一致）。
通道選擇用0
（注：模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為 1 或 2 時，模組會用指定的通道進行通訊。）
通道1和通道2的速率和信道，與USR-LG210通道1和通道2的速率和信道保持一致。

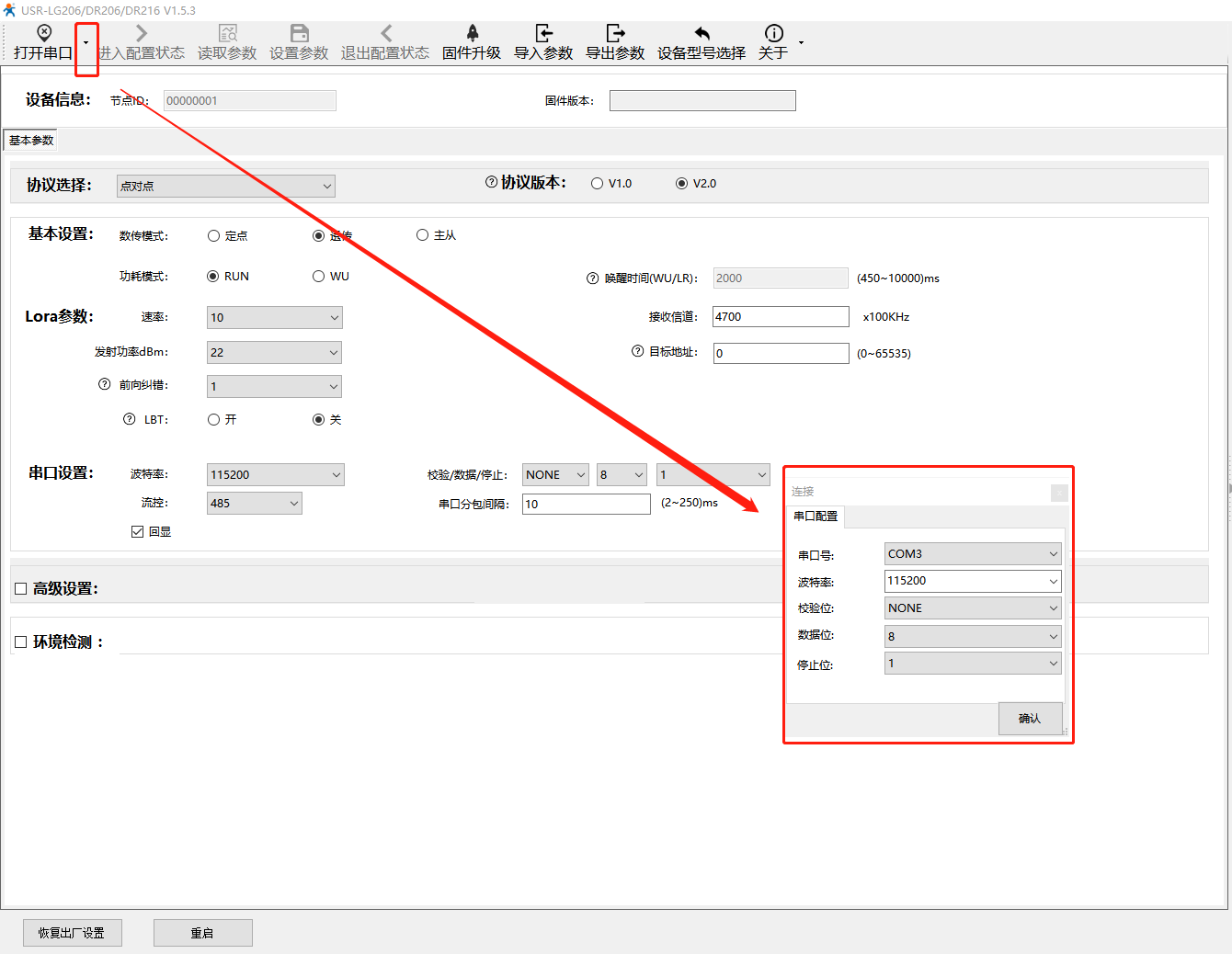

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

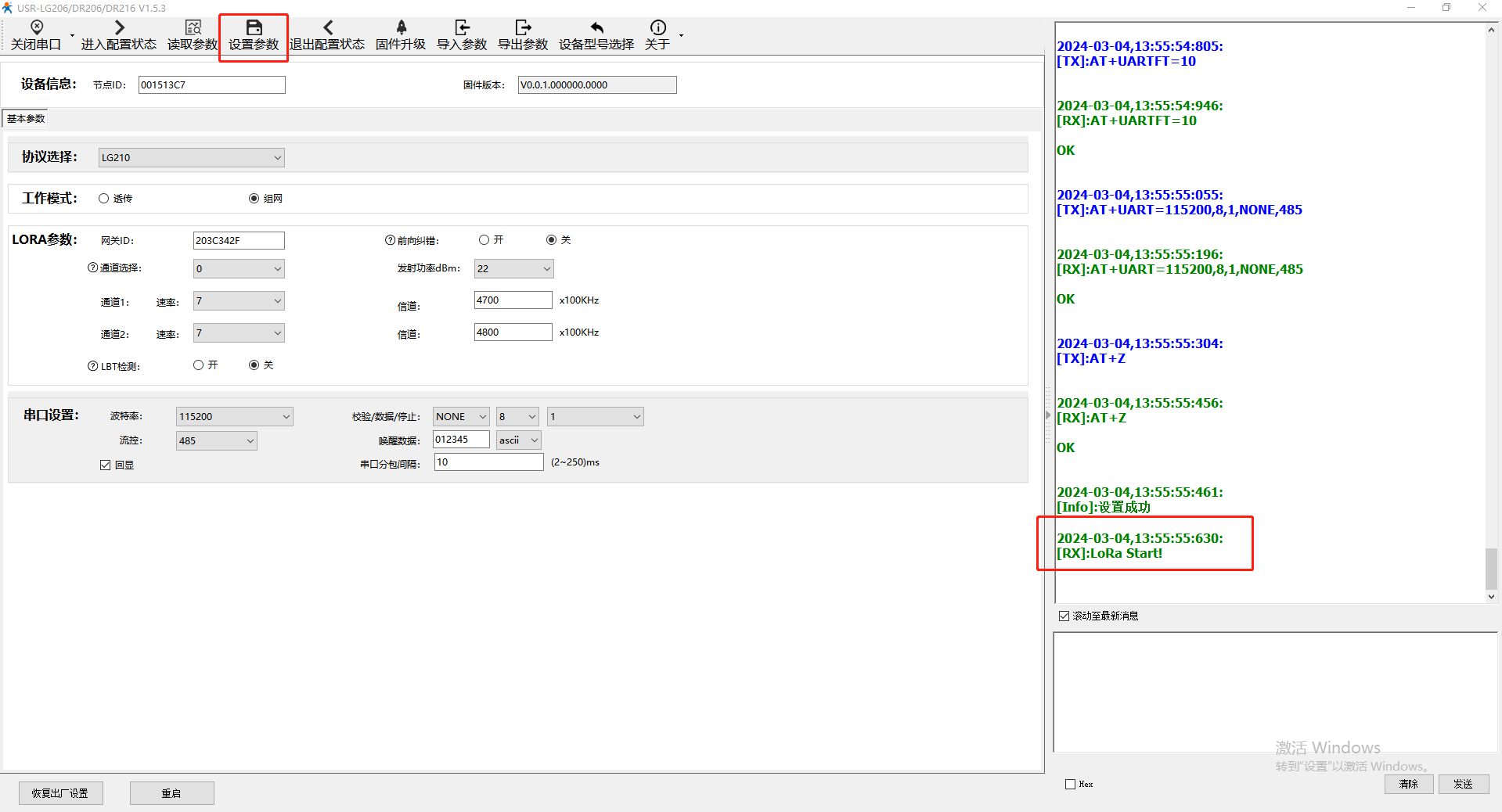

5、最后點擊設置參數。

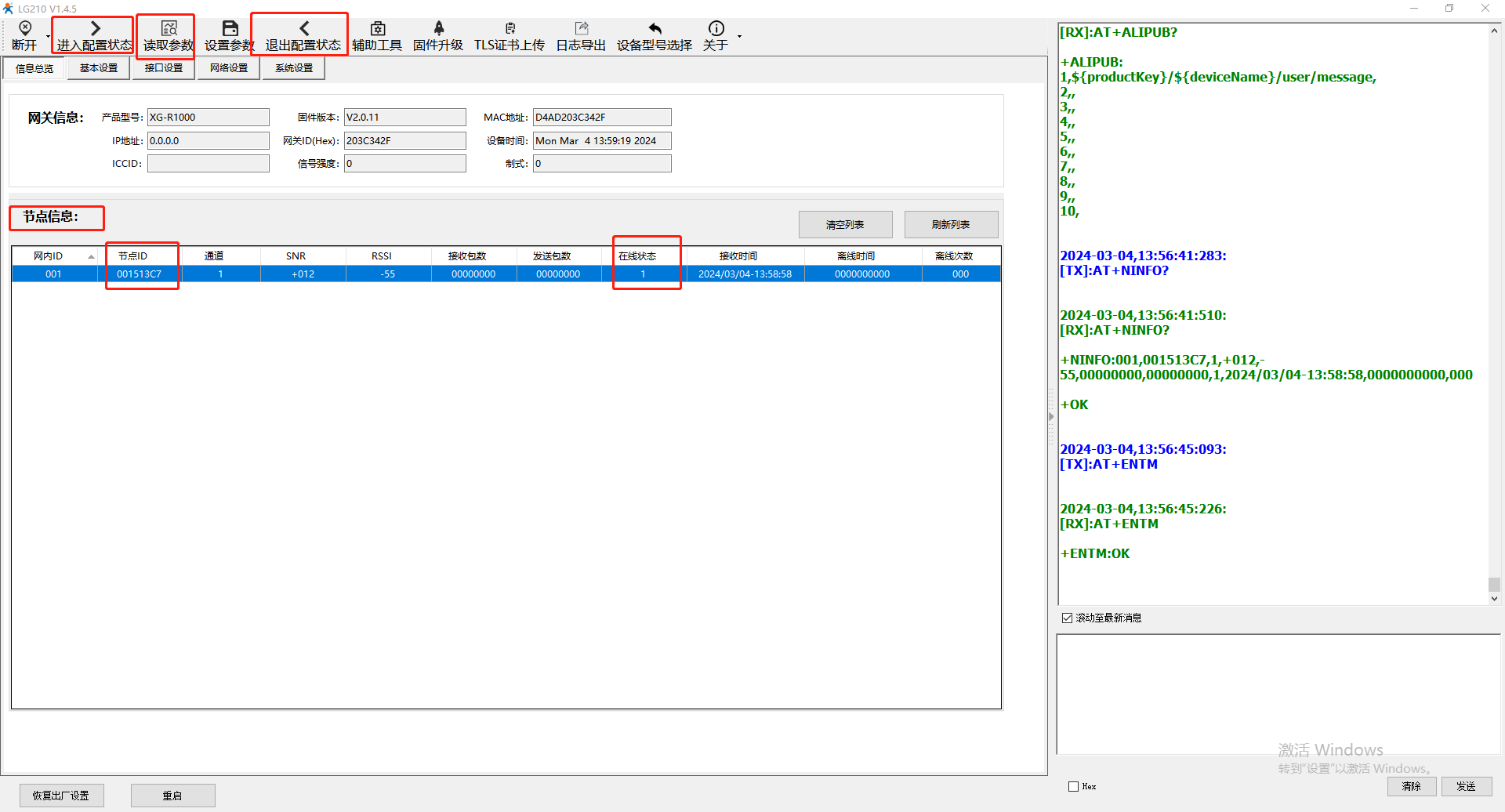

6、USR-LG210-L串口進配置，讀取參數，可以看到LG206節點在線。
六、有人云參數設置:
1、登錄有人云賬號：

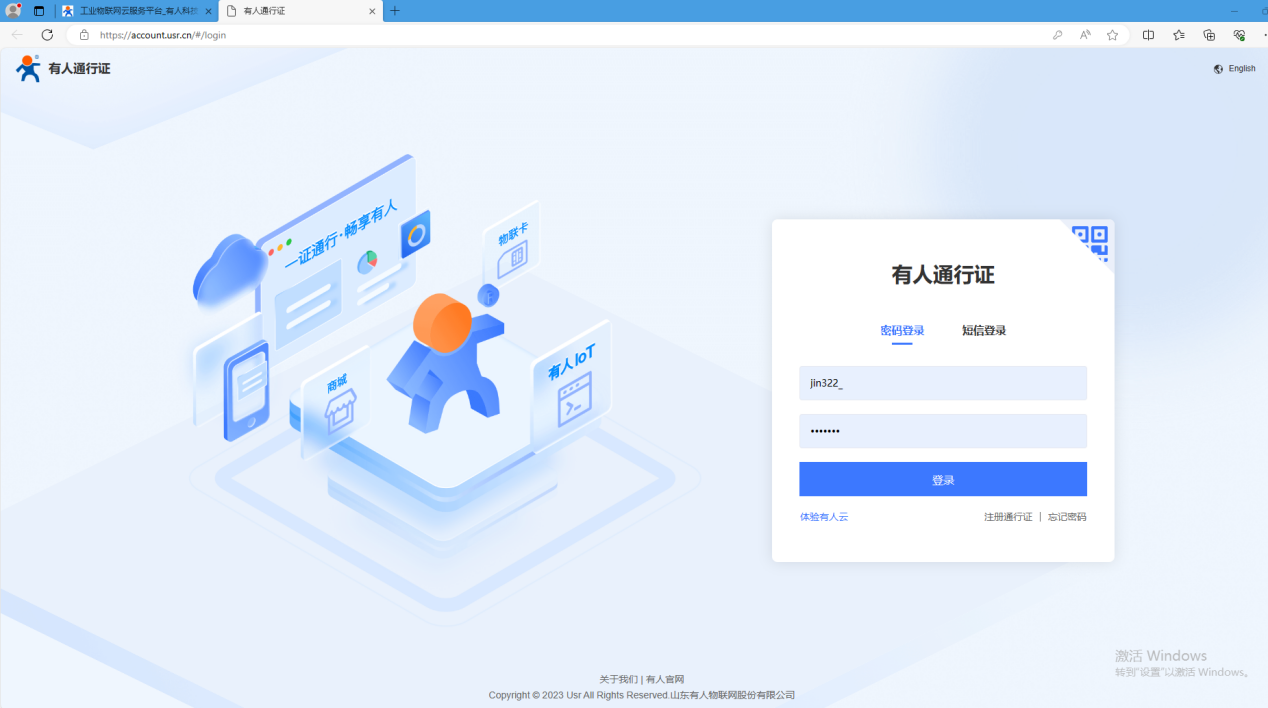

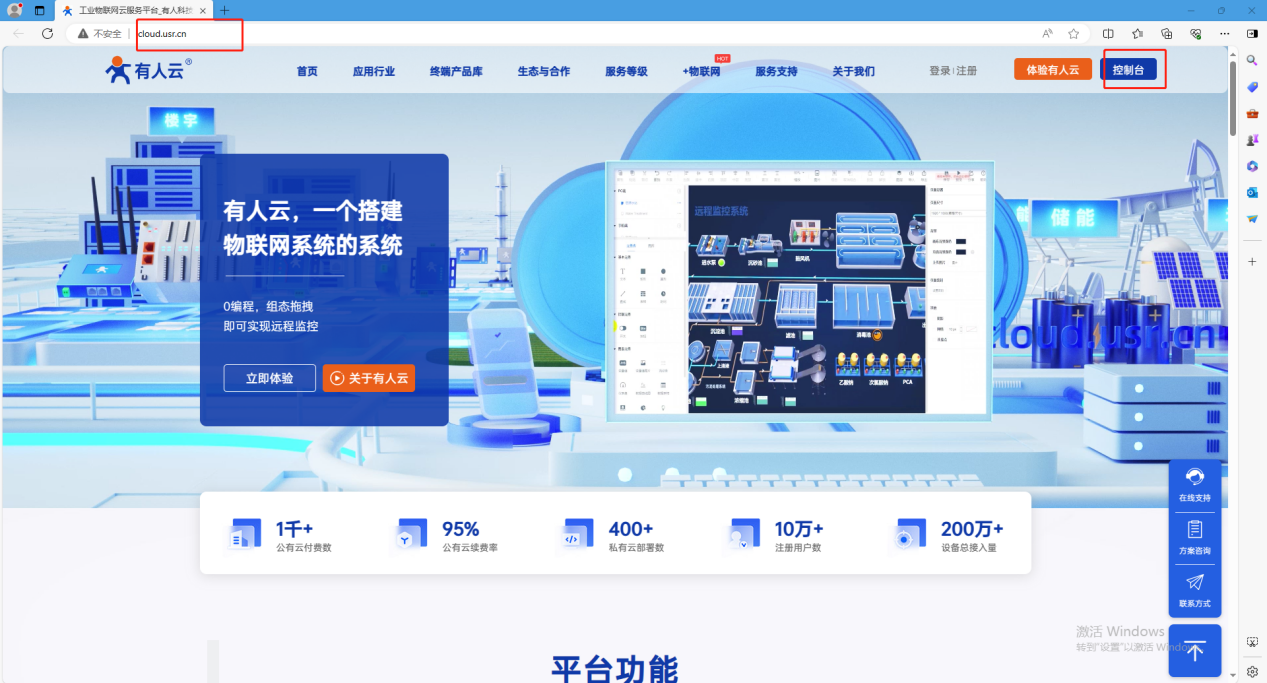

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。
2、添加USR-LG210設備：

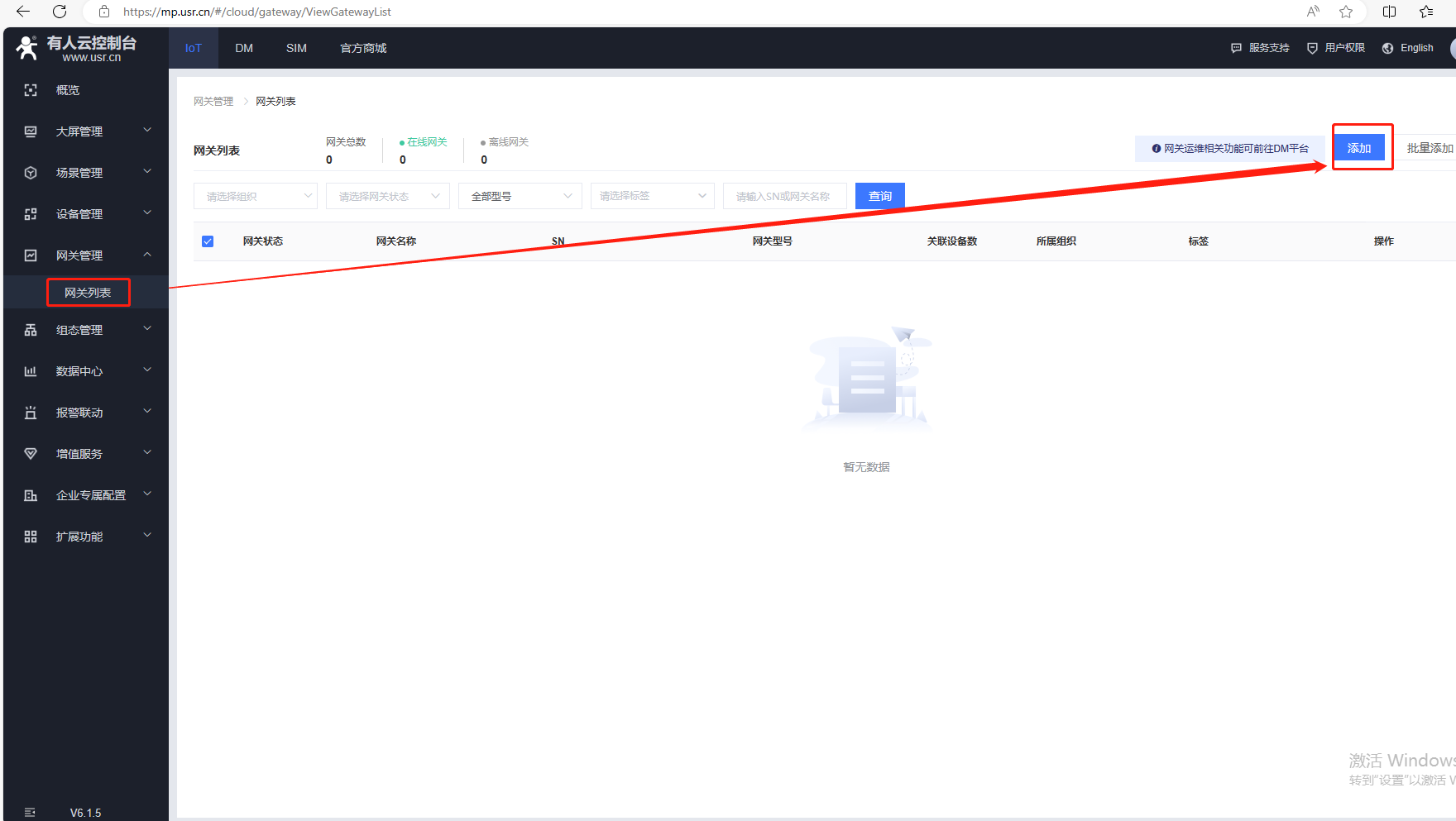

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

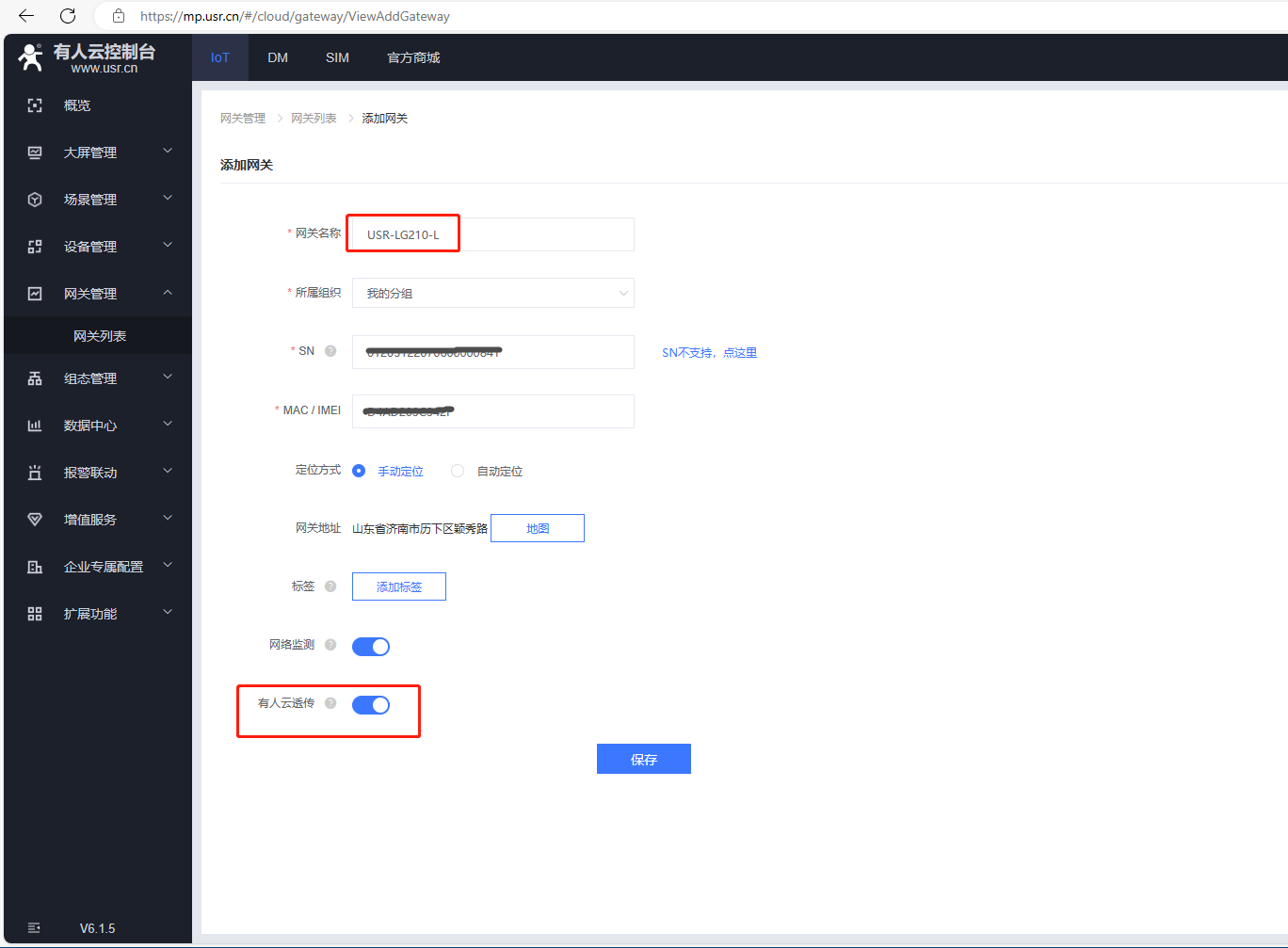

（2）USR-LG210使用SN和MAC添加設備，有人云透傳一定開啟，最后點擊保存。

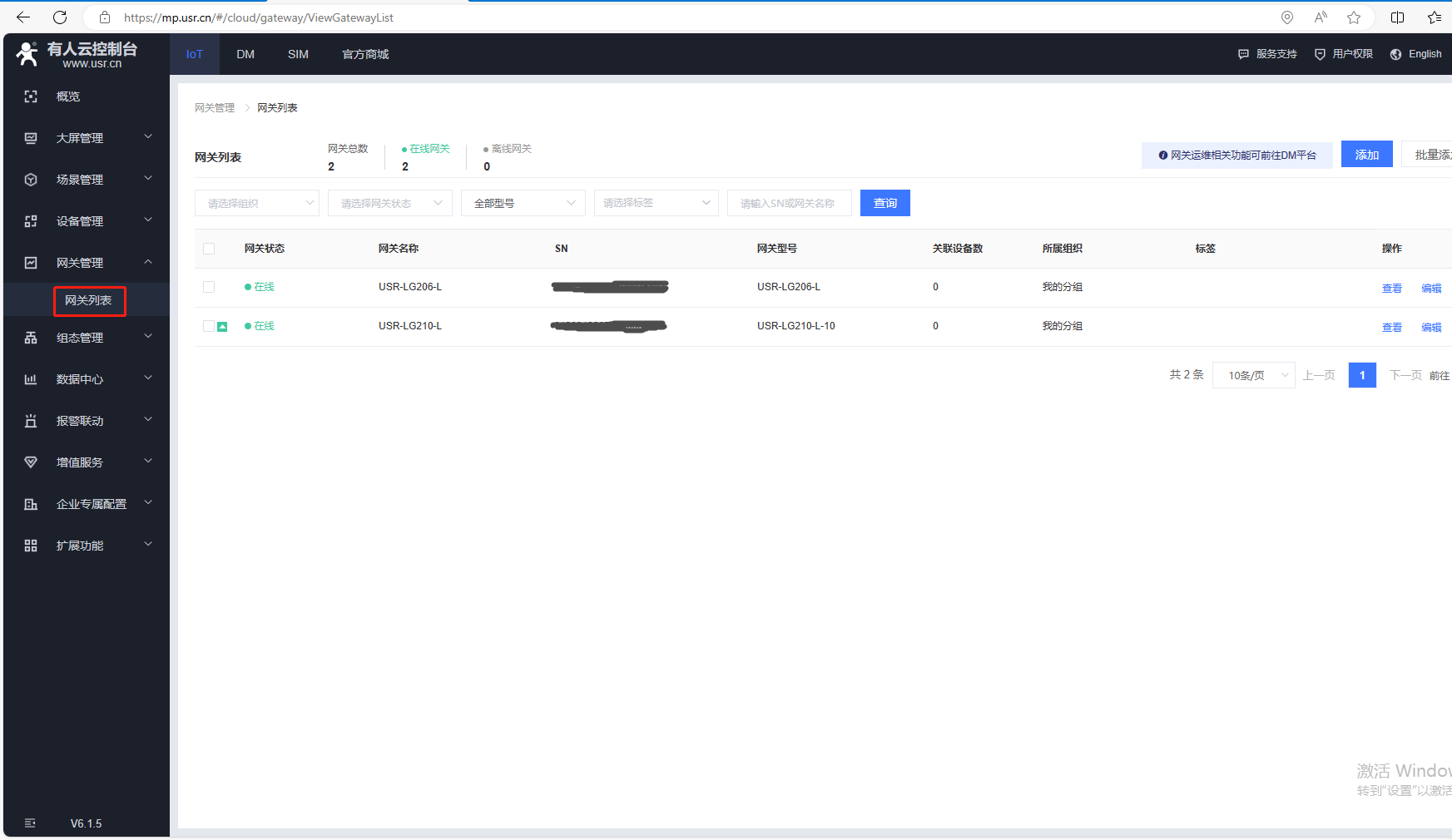

（3）添加完成，返回網關列表，USR-LG210聯網正常后，網絡狀態在線。
3、添加USR-LG206-L設備：
（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

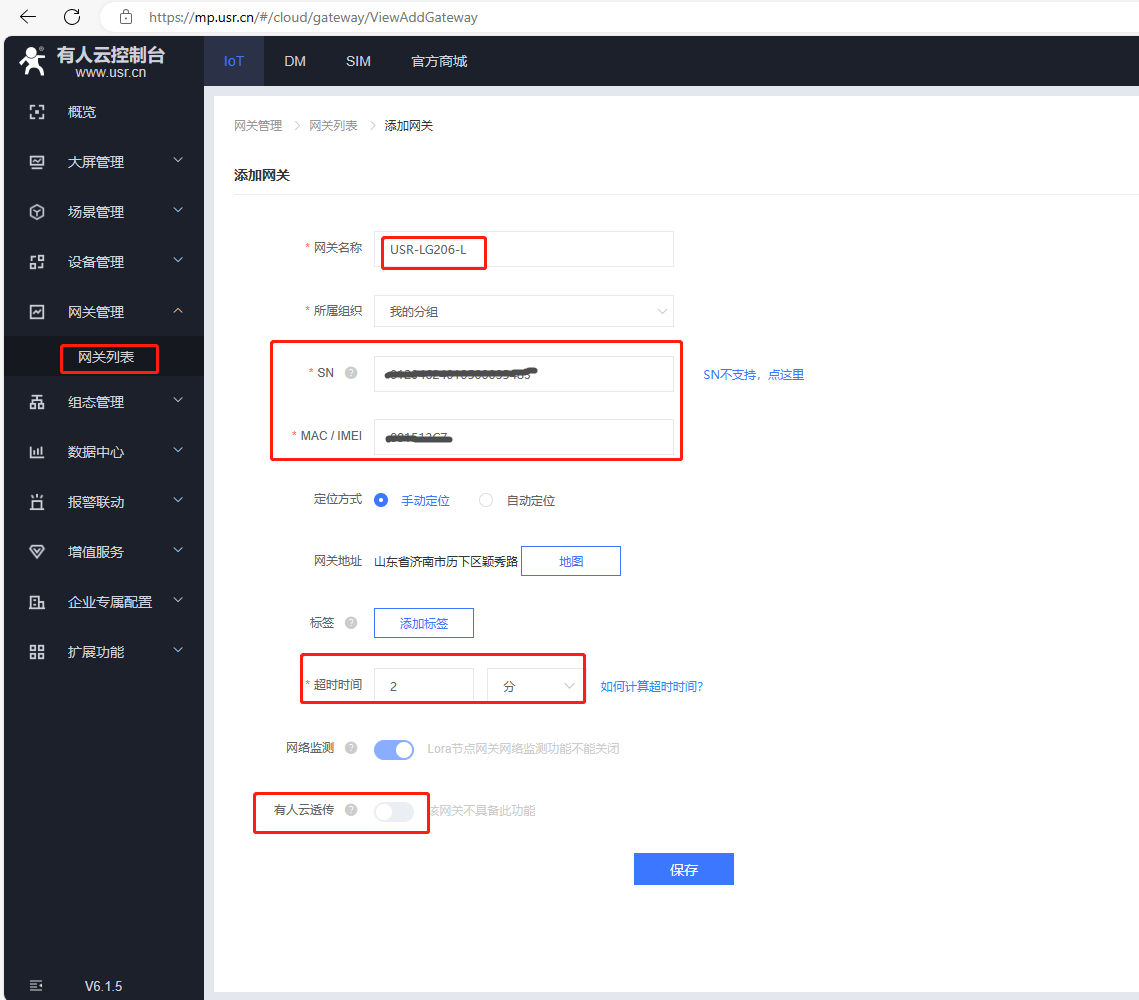

（2）USR-LG206-L使用SN和NID添加設備，超時時間可以改為2分鐘，最后點擊保存。

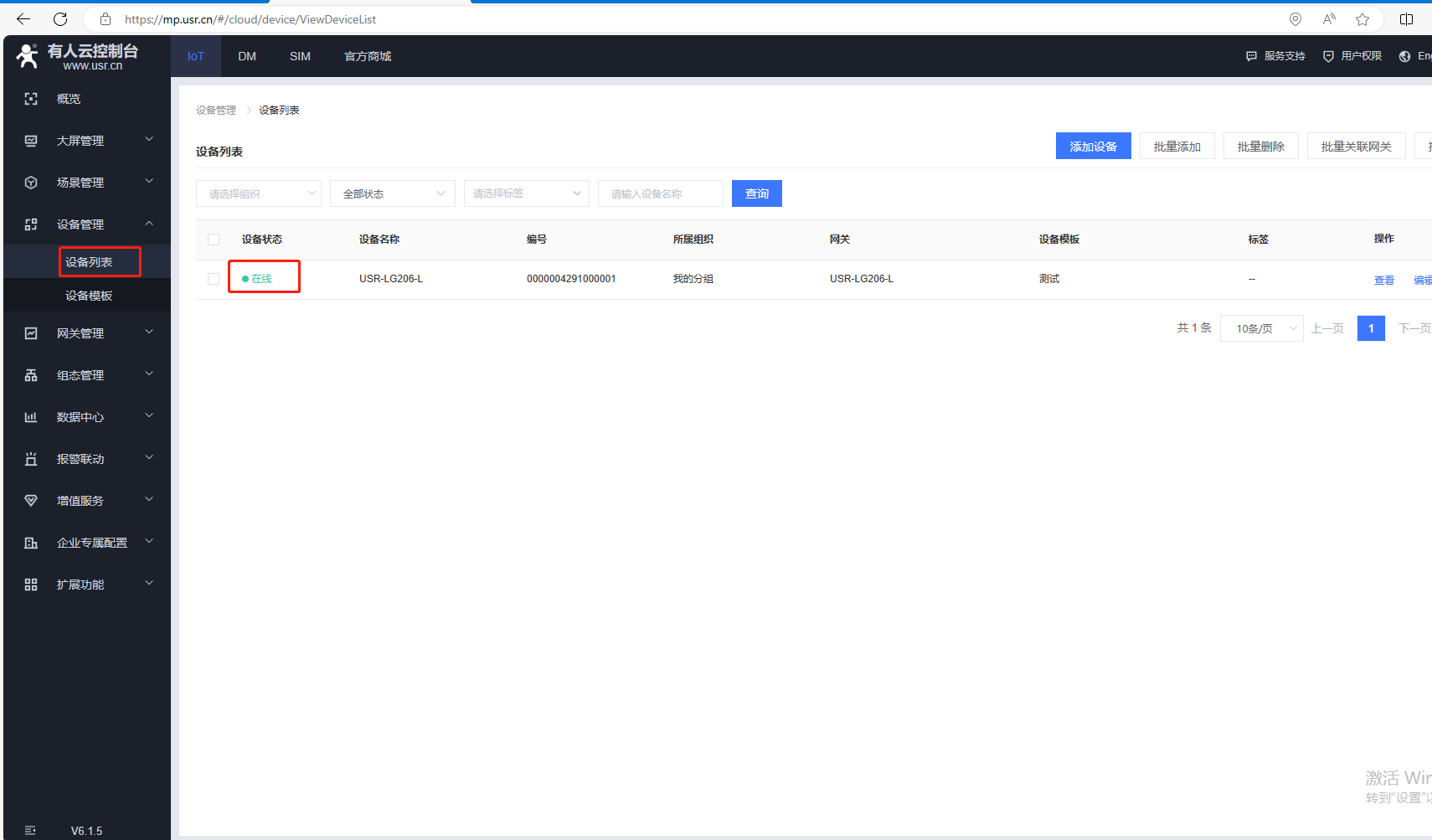

（3）添加完成，返回網關列表，USR-LG206-L入網到USR-LG210后，網絡狀態在線。

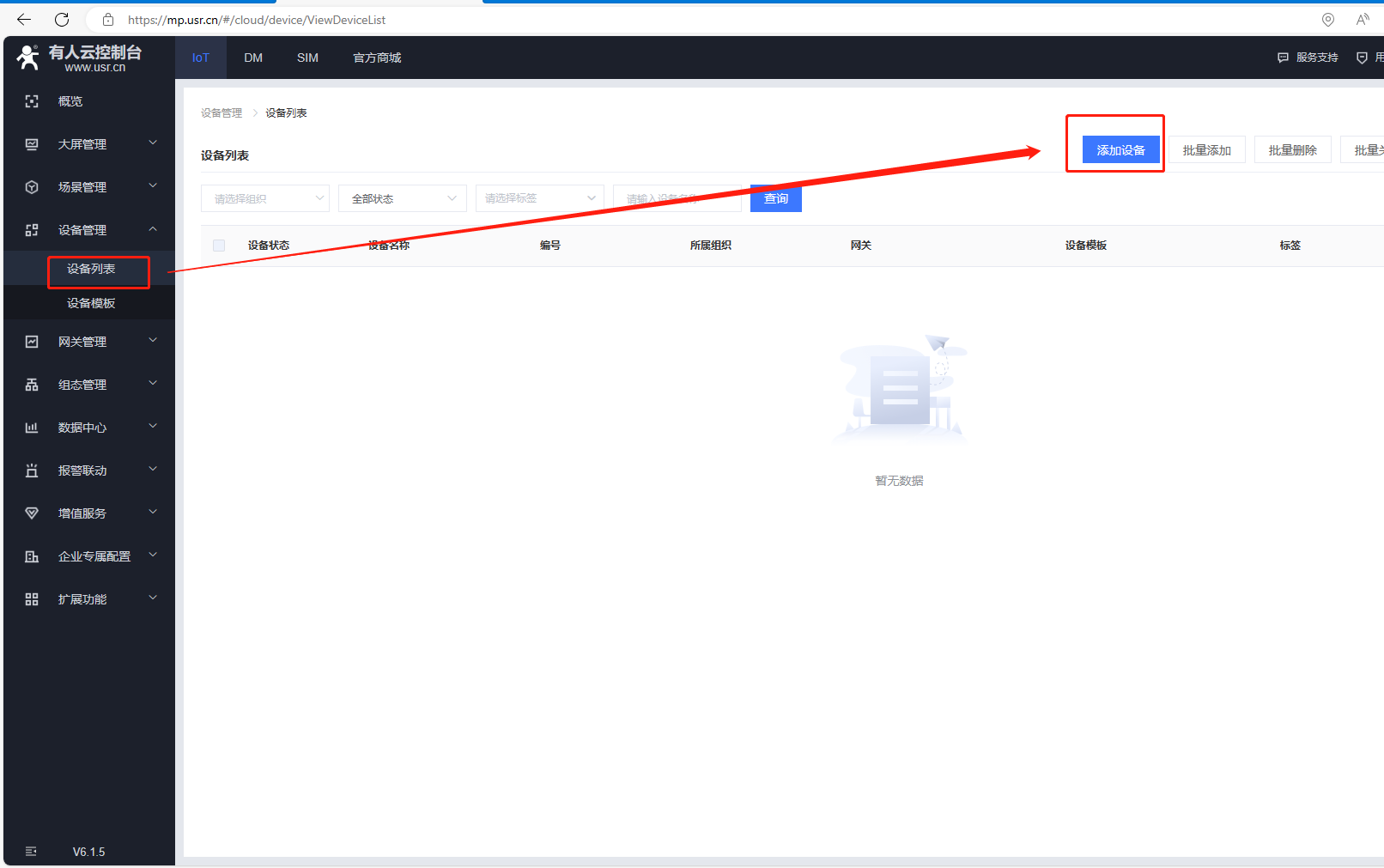

4、添加設備，點擊設備管理，點擊設備列表，點擊添加設備。

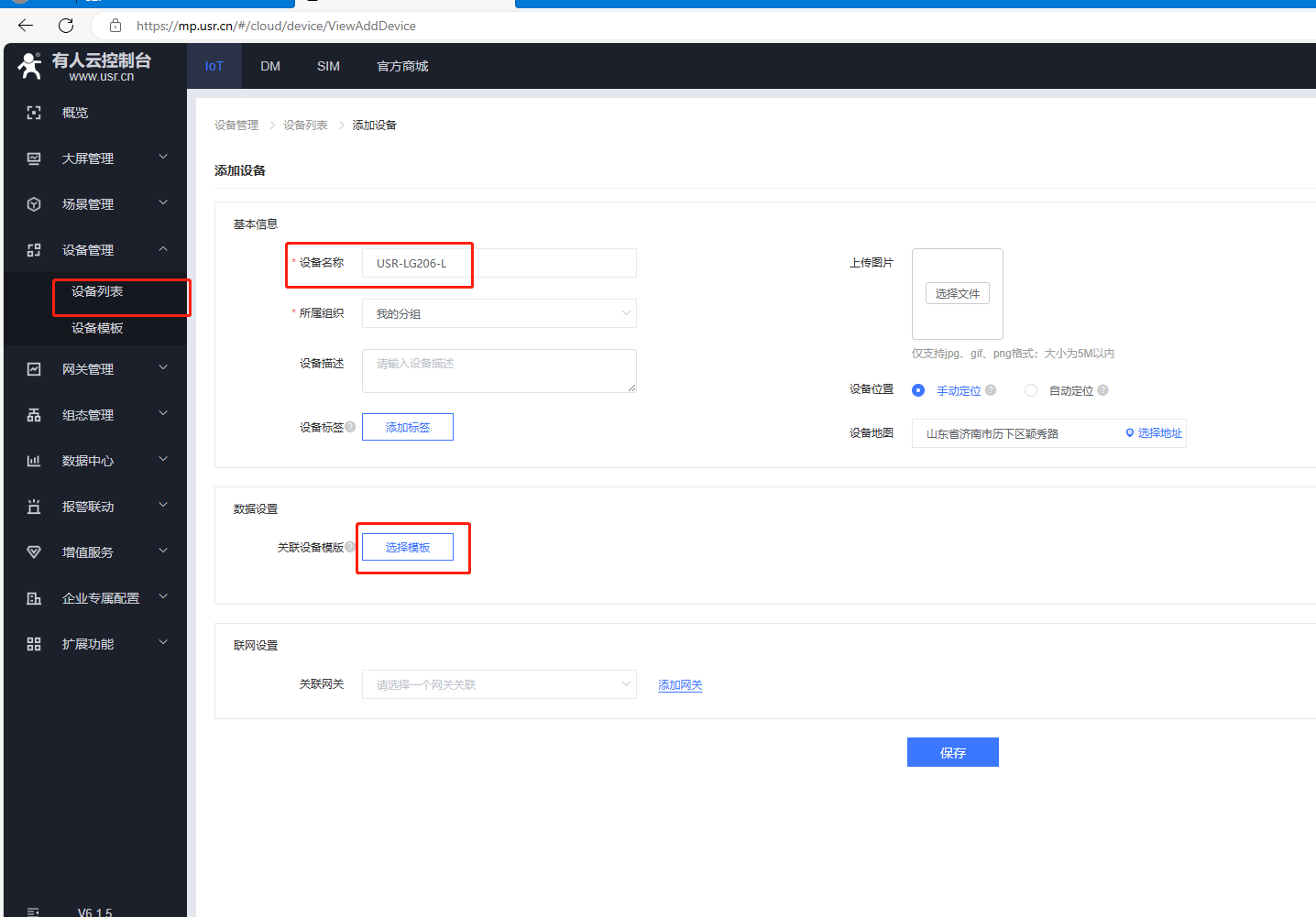

5、添加模板，輸入設備名稱，點擊選擇模板。

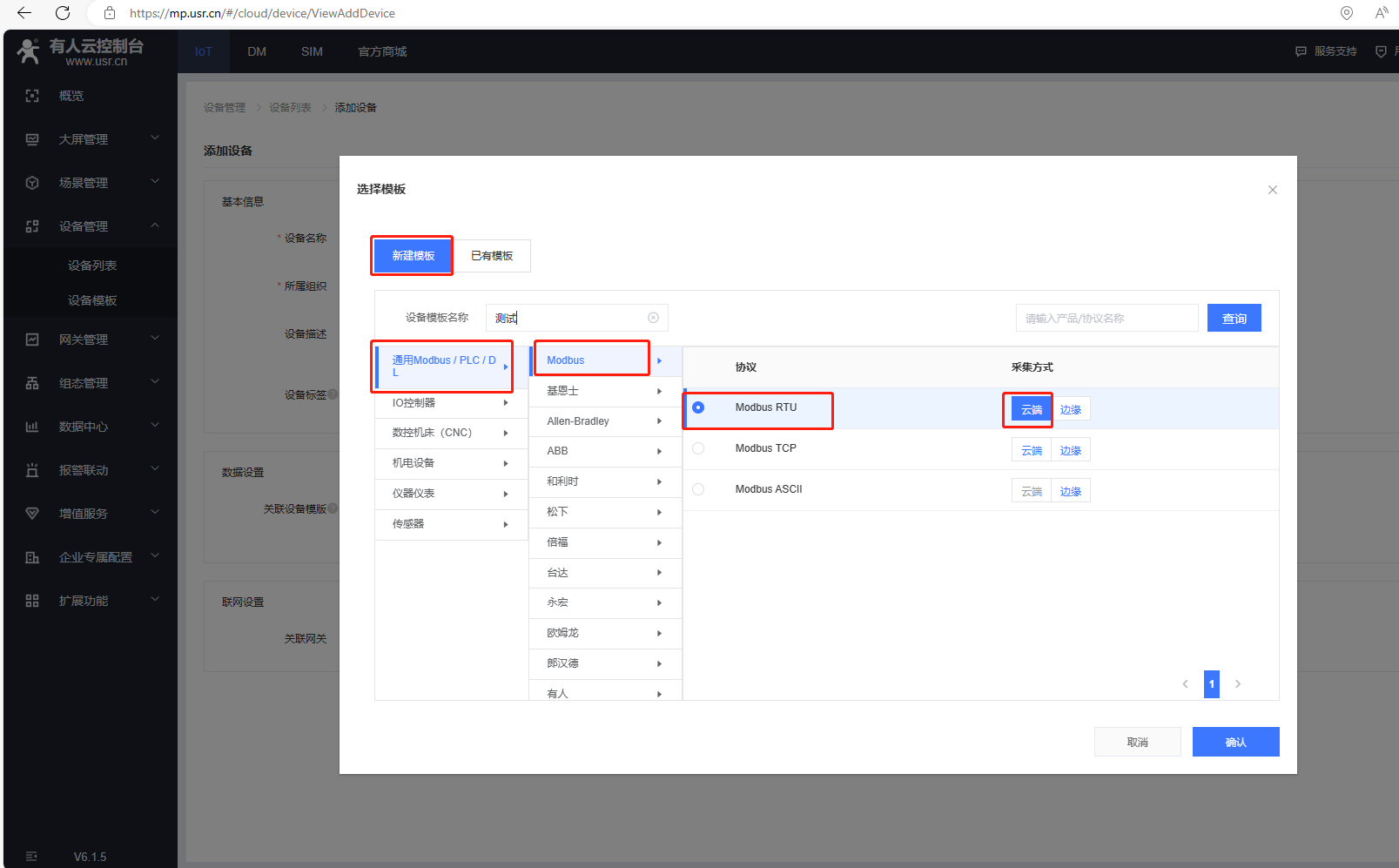

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

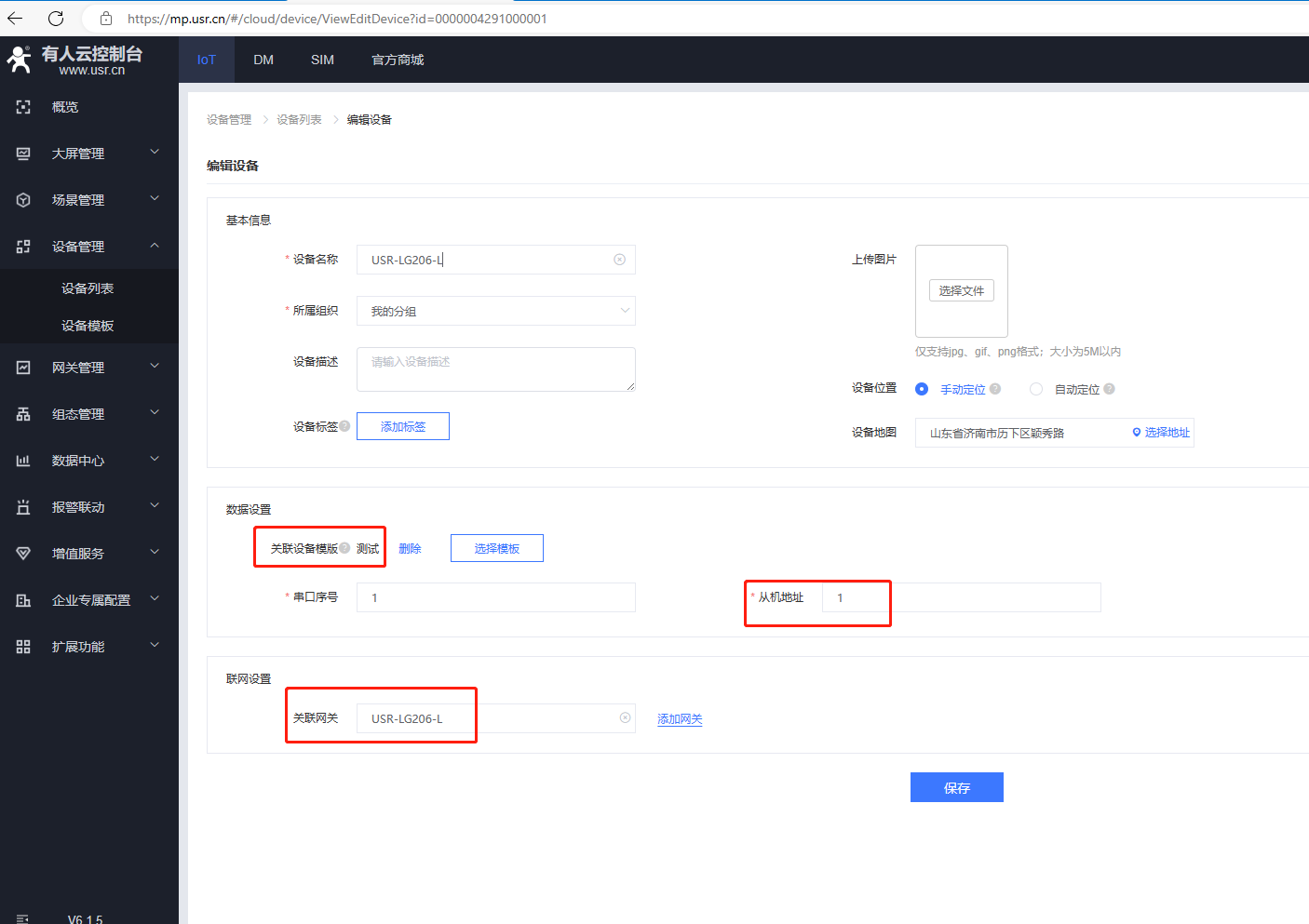

6、添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）
聯網設置，關聯網關選擇自身設備，USR-LG206-L，最后點擊保存。

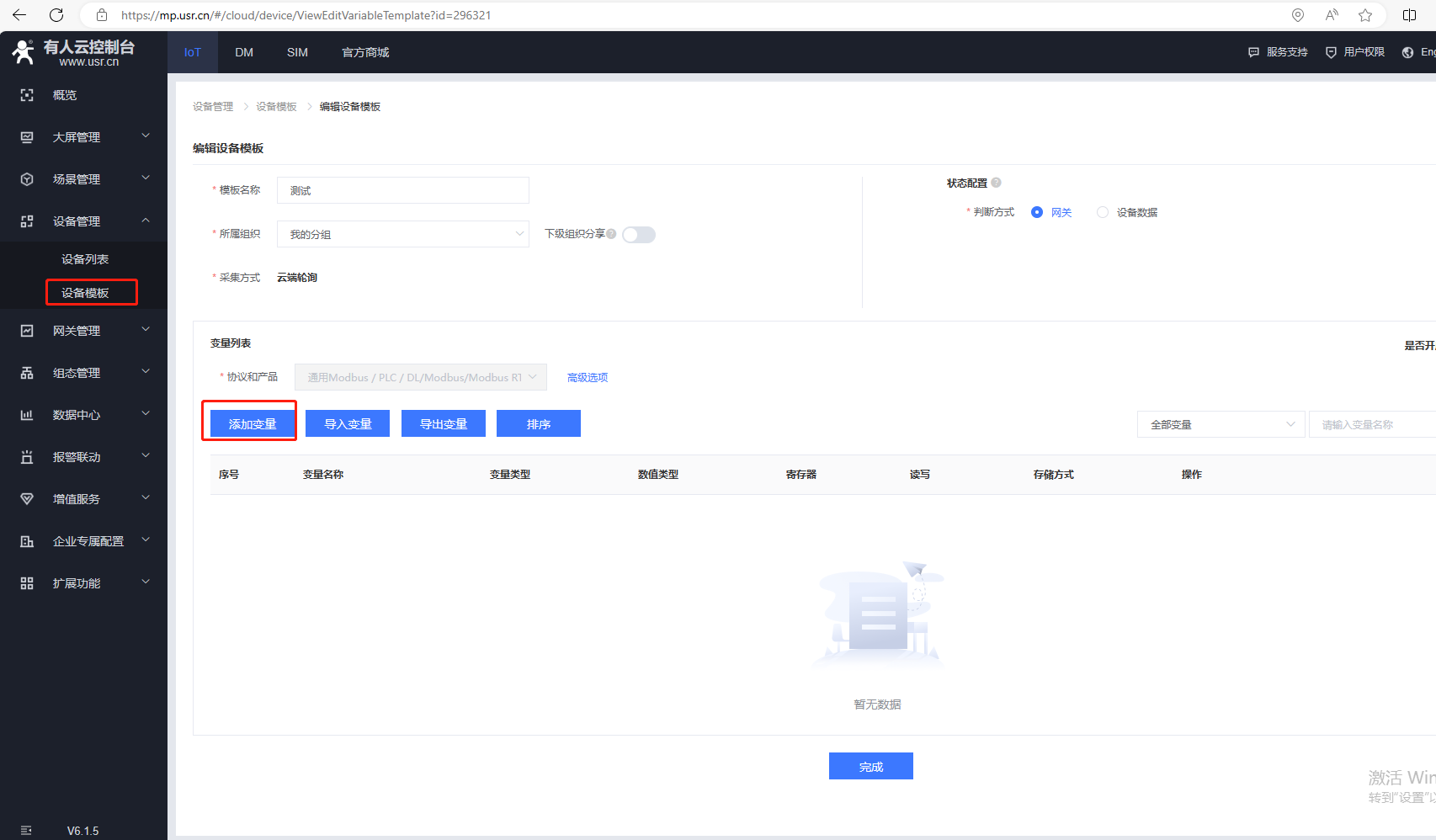

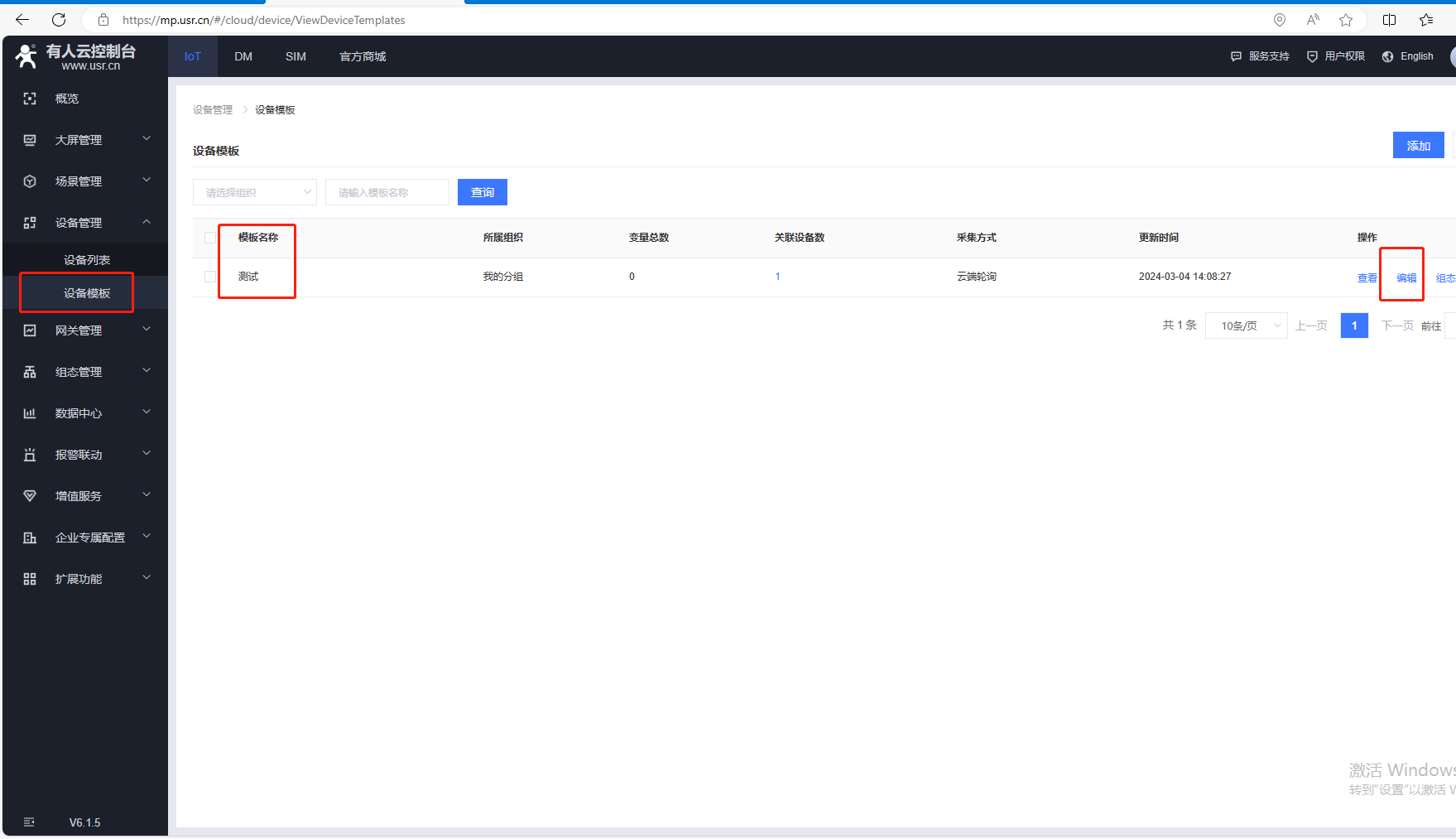

7、添加變量，點擊設備管理，點擊設備模板，點擊編輯。

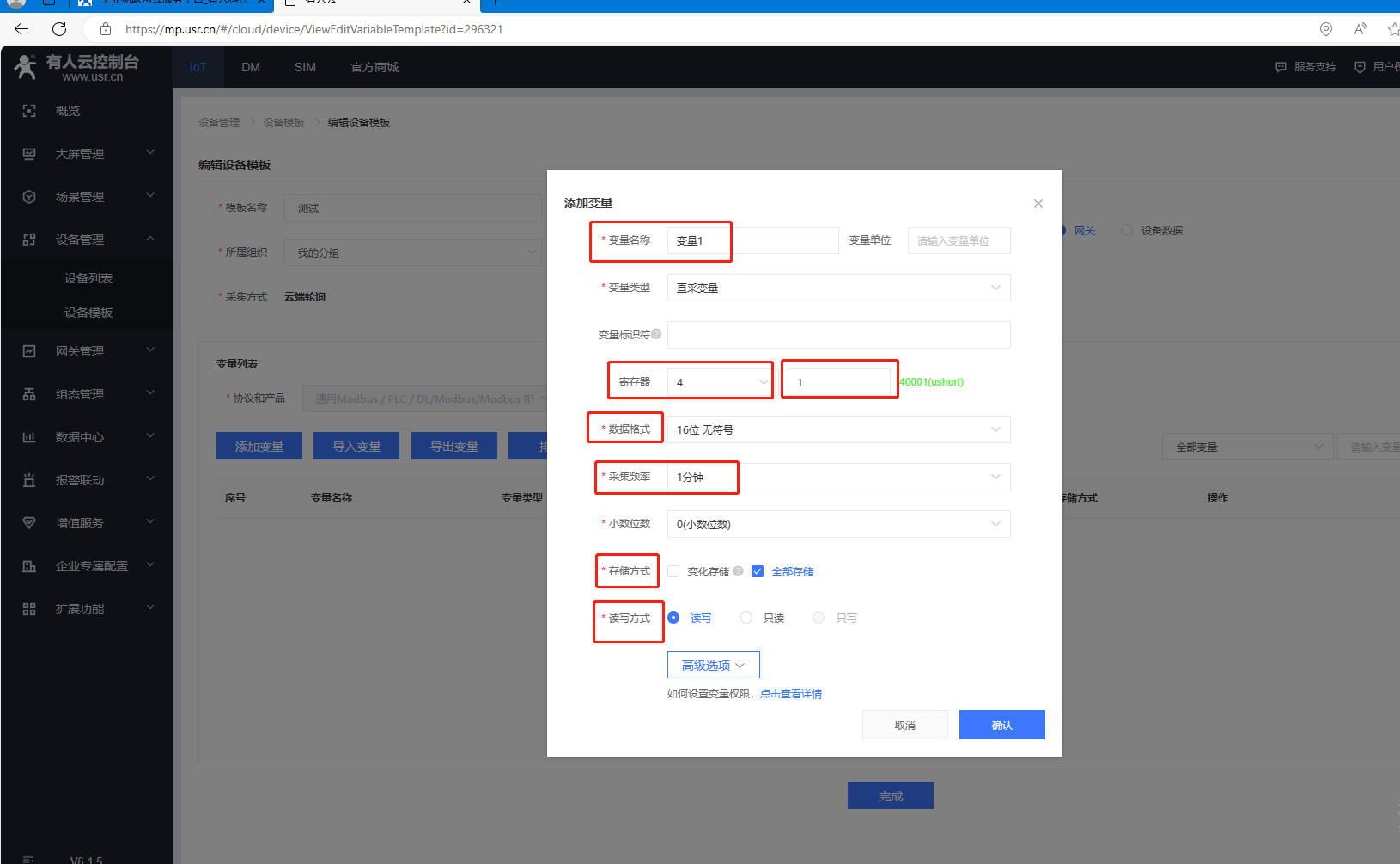

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。
采集頻率1分鐘。
可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

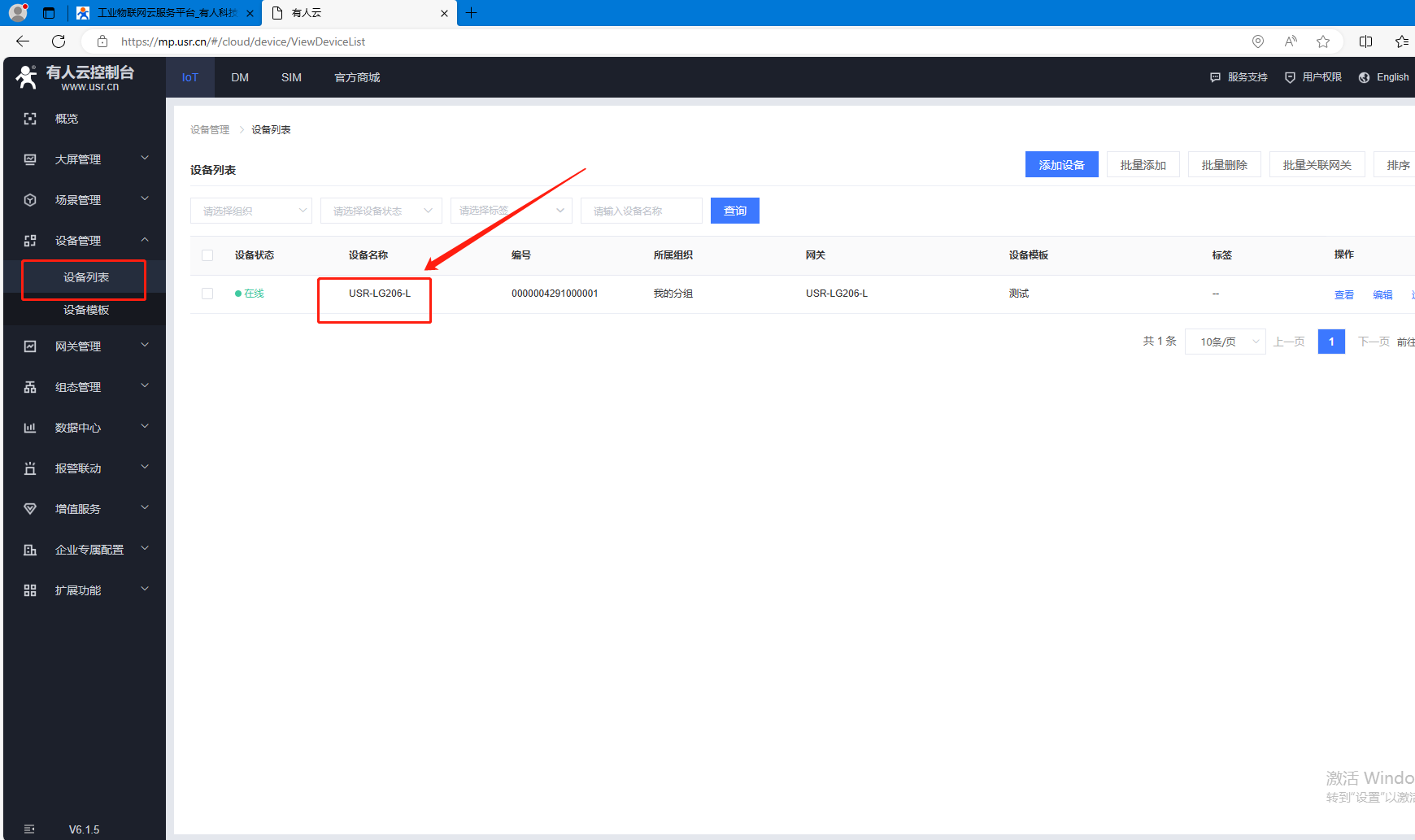

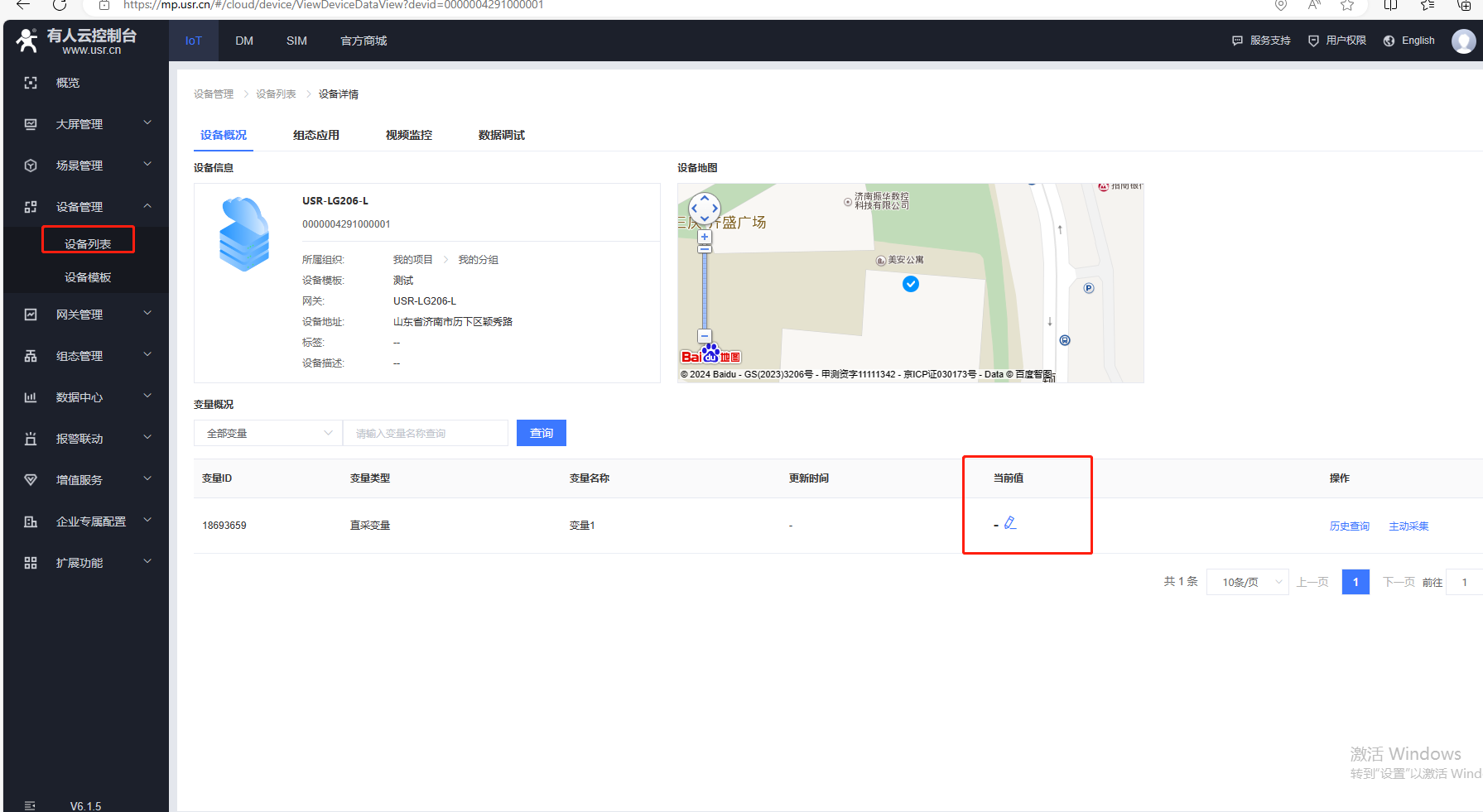

8、返回設備列表，點擊設備名稱，可以去查看變量當前值。
七、數據調試：
1、打開串口軟件MODBUS slave軟件，配置參數

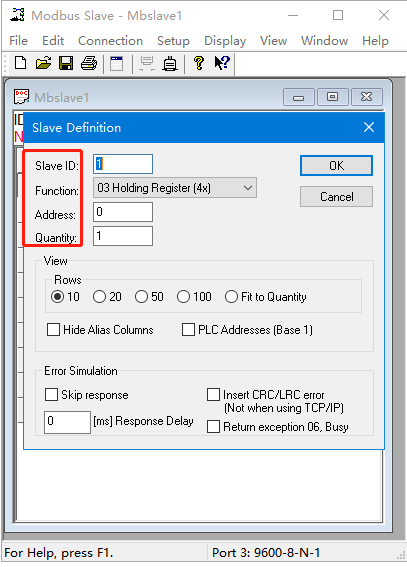

2、點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。
就是模擬從機地址1，采集1個寄存器地址0的數據。

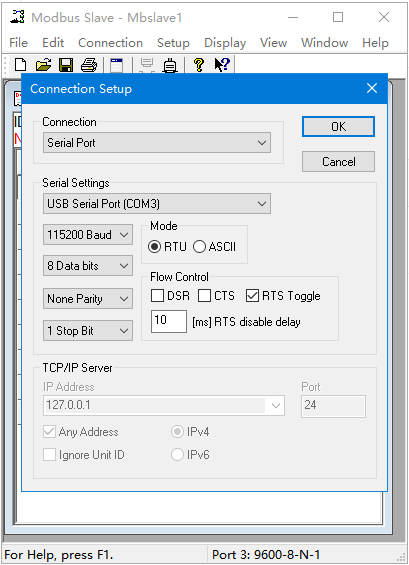

3、點擊Connection,選擇串口，對應USR-LG206-L所接USB-RS232串口線的COM口號，串口參數和USR-LG206-L串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

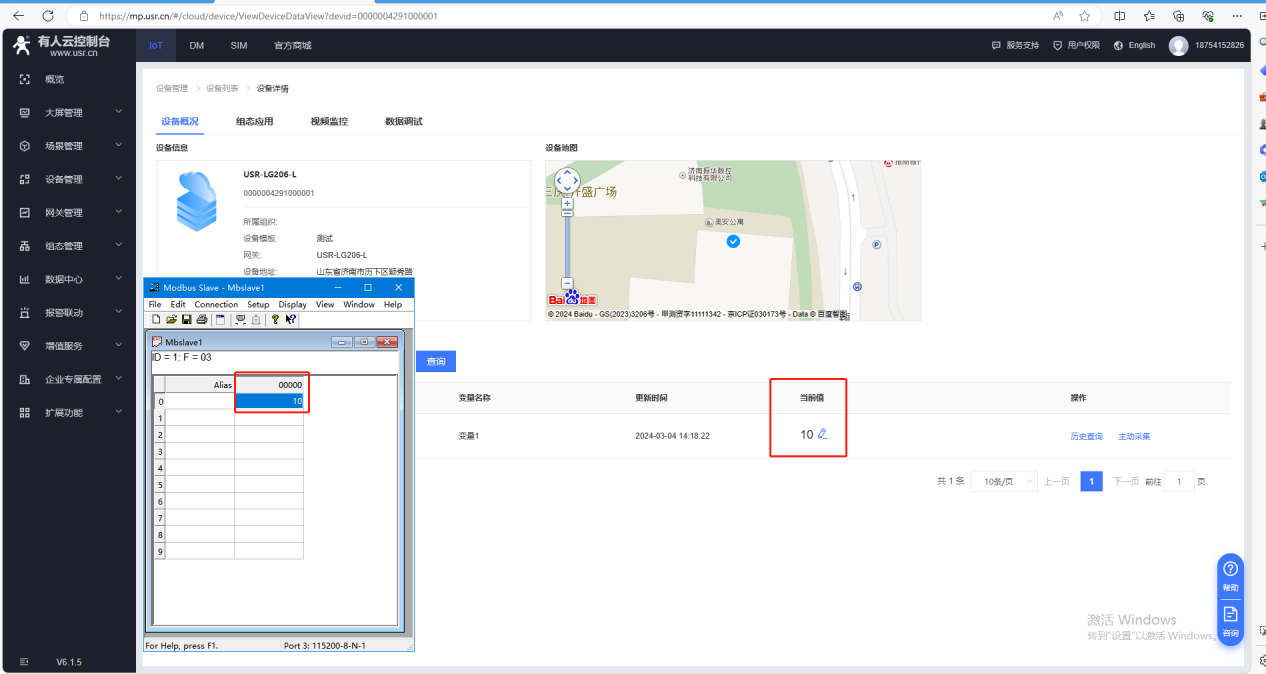

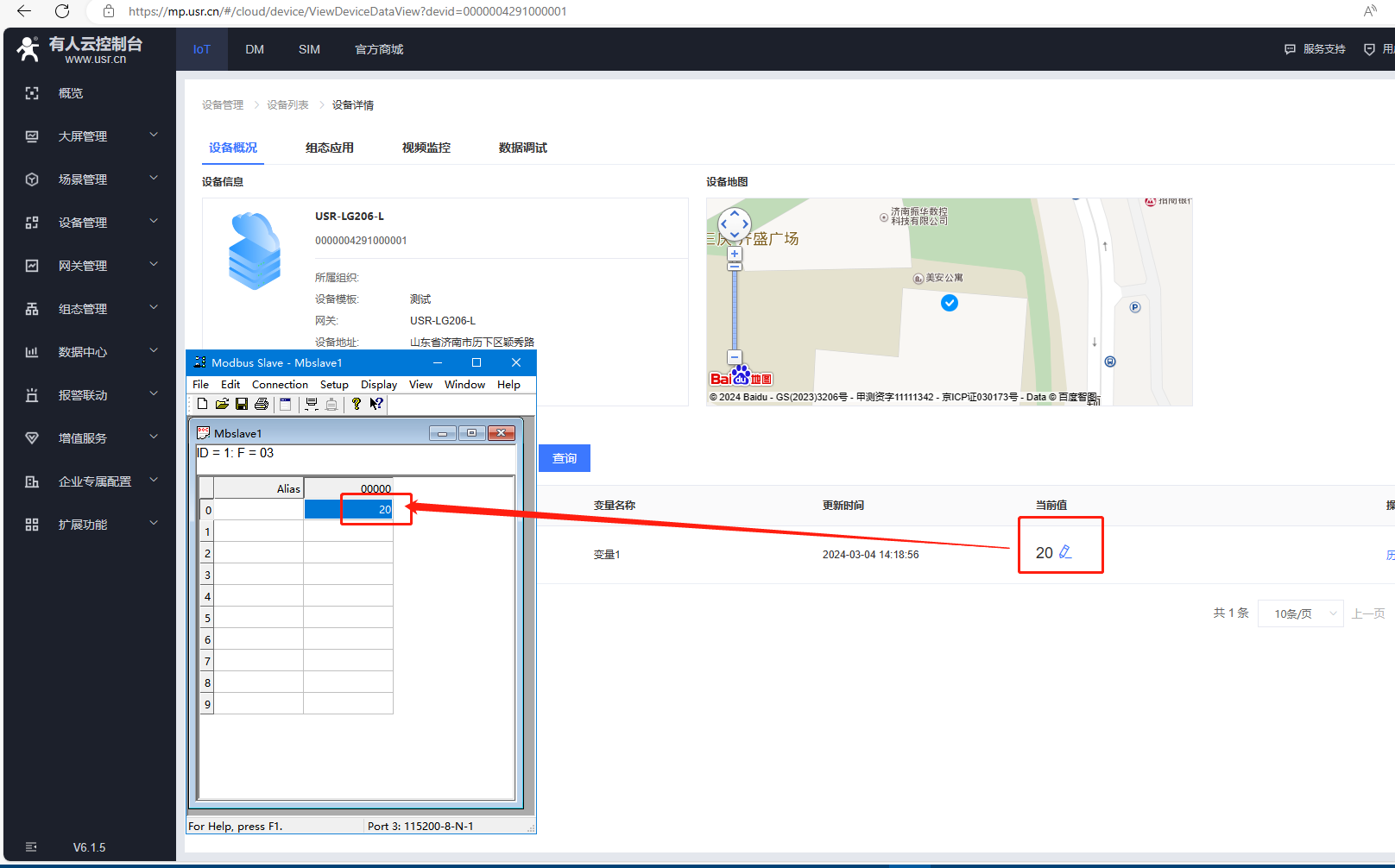

4、MODBUS slave數據設置10，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據10。

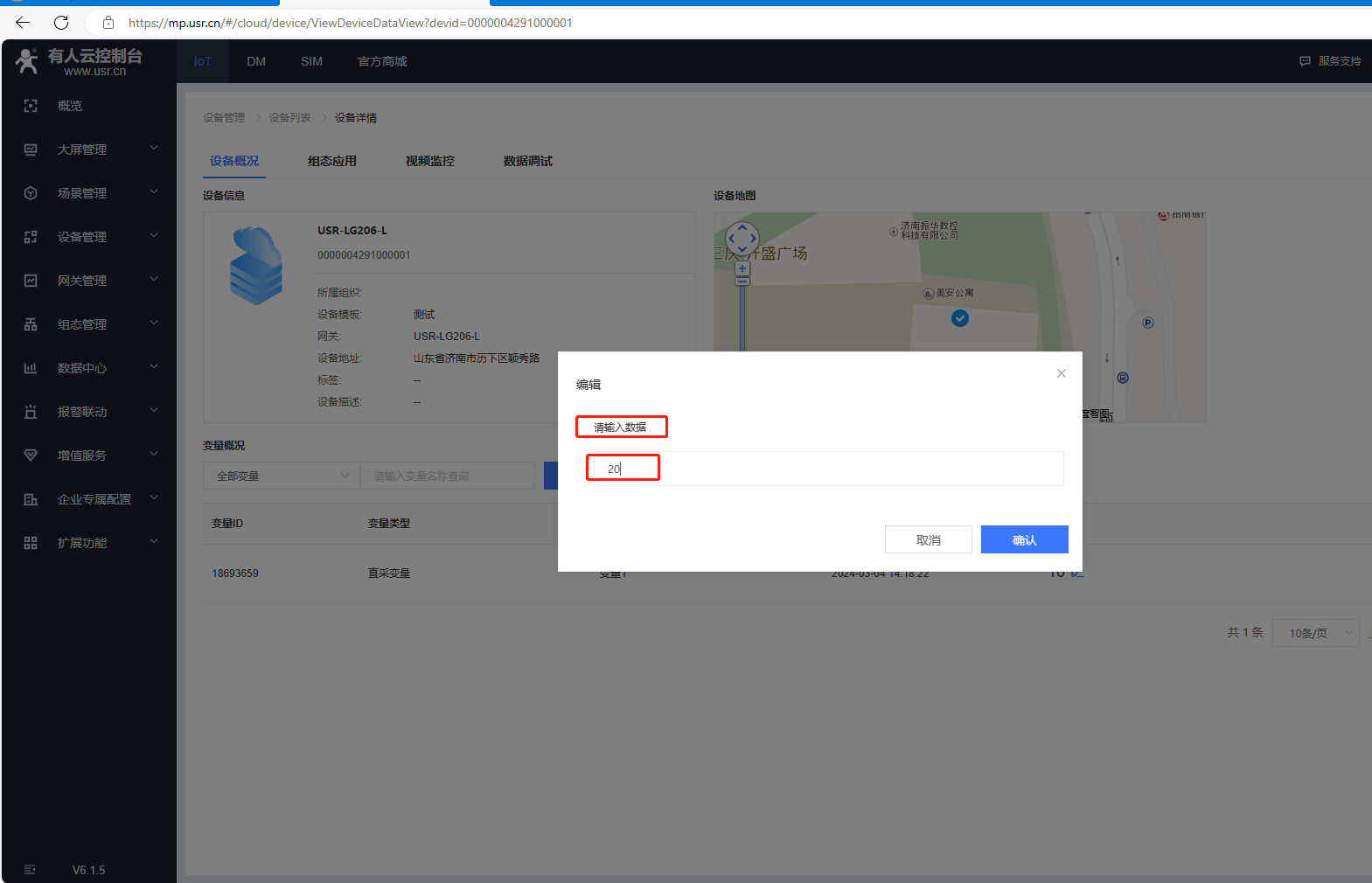

5、有人云寫數據20，MODBUS slave數據變?yōu)?0。

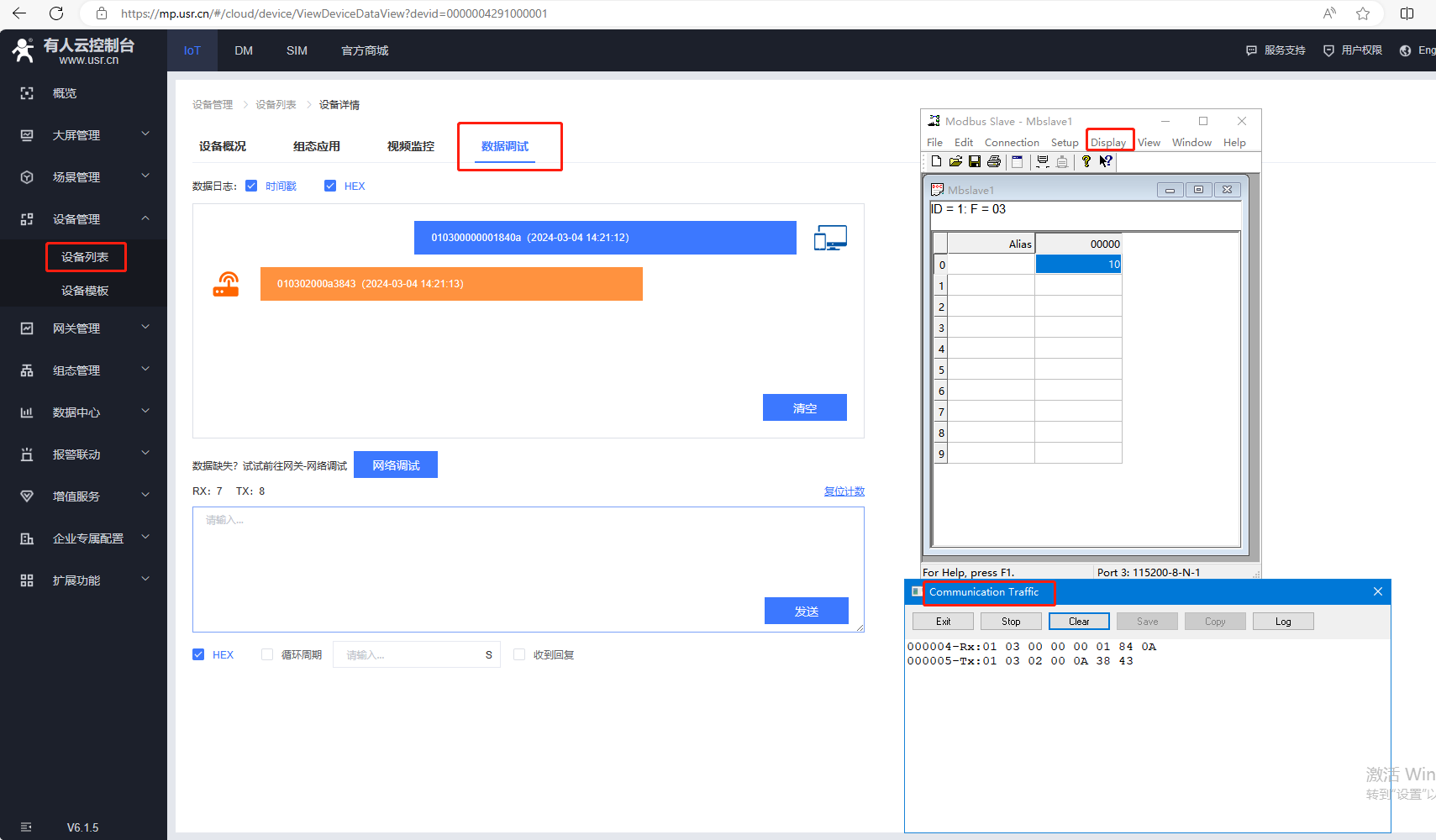

6、有人云數據調試功能
還可以利用有人云的數據調試功能，查看有人云的數據收發是否正常。
編寫人：金志方 編寫日期：2024-03-05
審核人：金志方 審核日期：2024-03-05
訂正版本：V1.0 訂正內容：初稿
