USR-LG210有人云+私有服務器示例

一、資料下載：

USR-DR206-L設置軟件V1.5.3：http://imbacareer.com.cn/Download/1301.html

USR-DR206-L點對LG210網關協議說明書：http://imbacareer.com.cn/Download/1298.html

USR-LG210-L使用說明書：http://imbacareer.com.cn/Download/1173.html

USR-LG210-L網關AT指令集：http://imbacareer.com.cn/Download/1174.html

USR-LG210-L設置軟件V1.4.5：http://imbacareer.com.cn/Download/1177.html

網絡助手：http://imbacareer.com.cn/Download/843.html

二、硬件連接：

1、需要準備的物品：

USR-DR206-L 1個

USR-LG210 1個

USB-RS232串口線1條

USB-RS485串口線1條

12V電源適配器 2個（其中1個是端子電源，用于給DR206供電）

筆記本電腦 1臺

可以上外網的路由器1個

網線1根

2、硬件連接：

第一步：將USR-DR206-L 485串口接USB-RS485串口線接電腦的USB口，接好LORA天線，接12V電源適配上電。

第二步：USR-LG210的232串口接USB-RS232串口線，接好LORA天線，接12V電源適配上電。

第三步：USR-LG210網口用網線接可以上外網的路由器，電腦連接同一個路由器。

第四步：注冊并登錄有人云賬號。

三、準備工作：

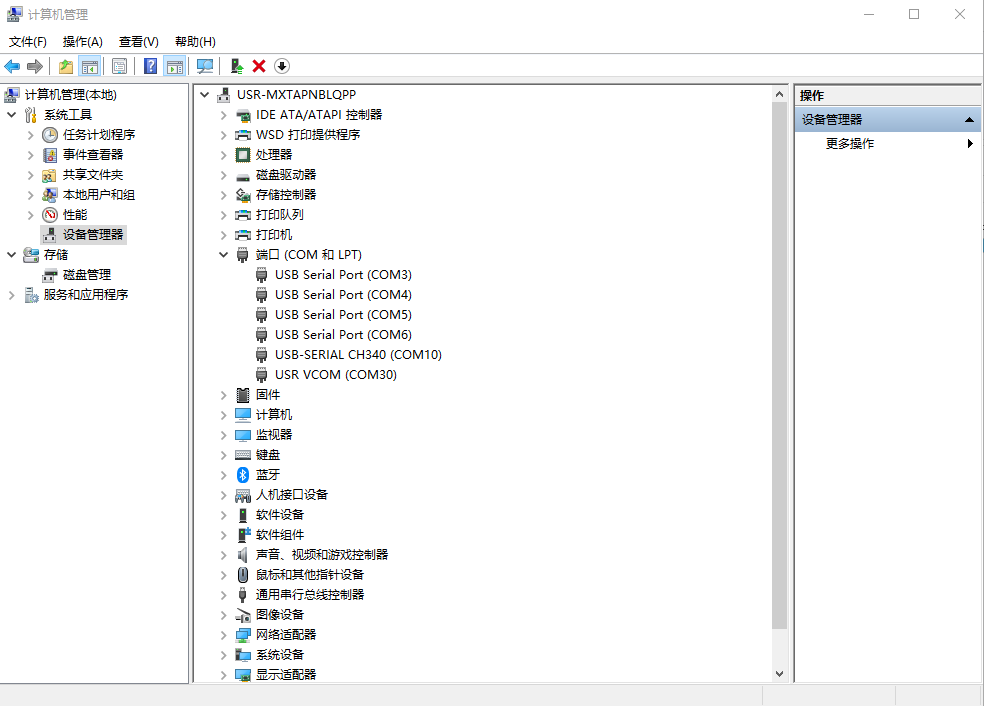

1、查看USB串口線 的COM口號：

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-LG210的USB-RS232串口線COM口號，COM4。接USR-DR206-L的USB-RS485串口線COM口號，COM10。

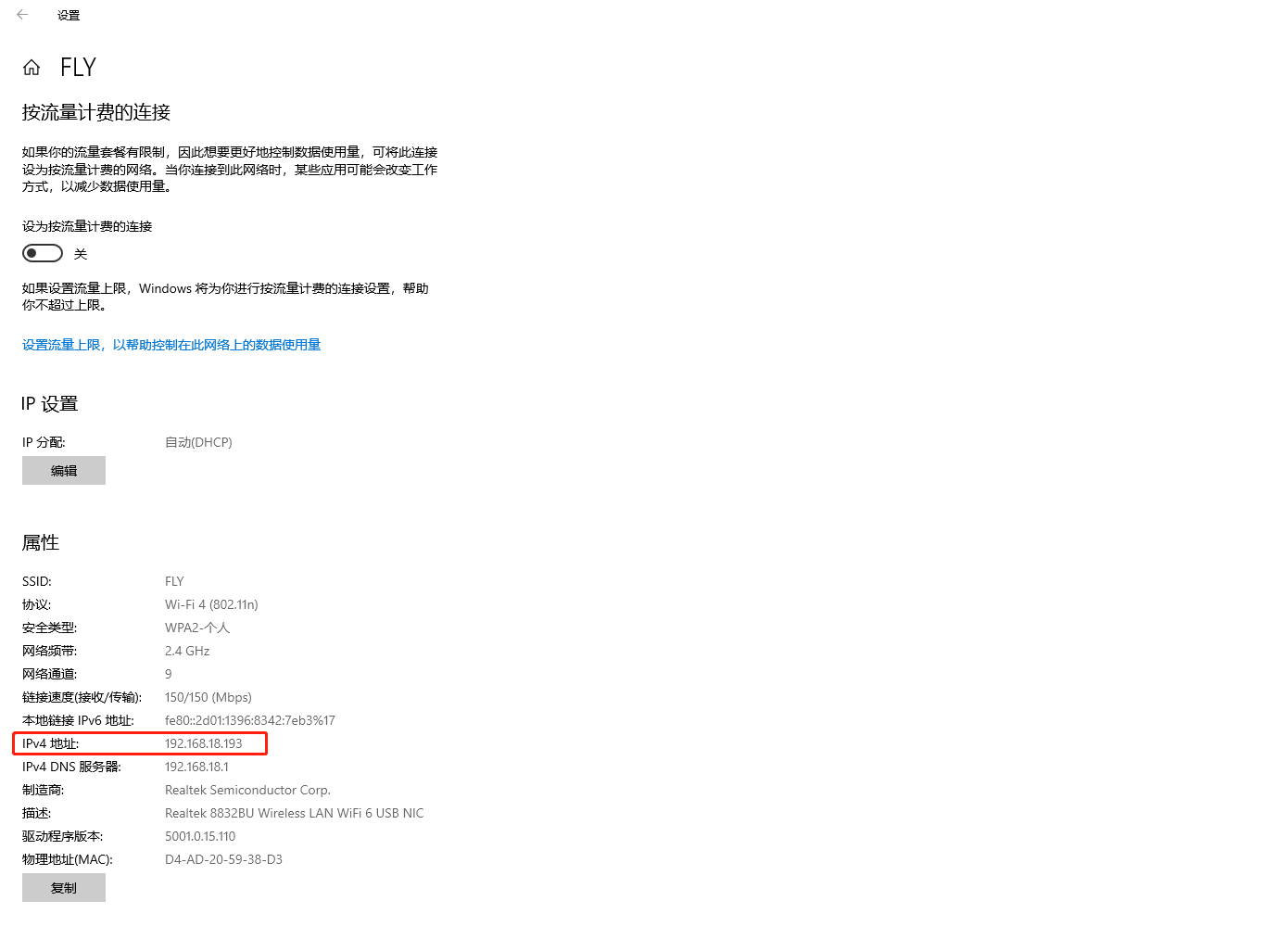

2、查看電腦IP：

電腦無線連接路由器，查看無線屬性，查看電腦從路由器獲取的IP。192.168.18.193

四、USR-LG210參數設置：

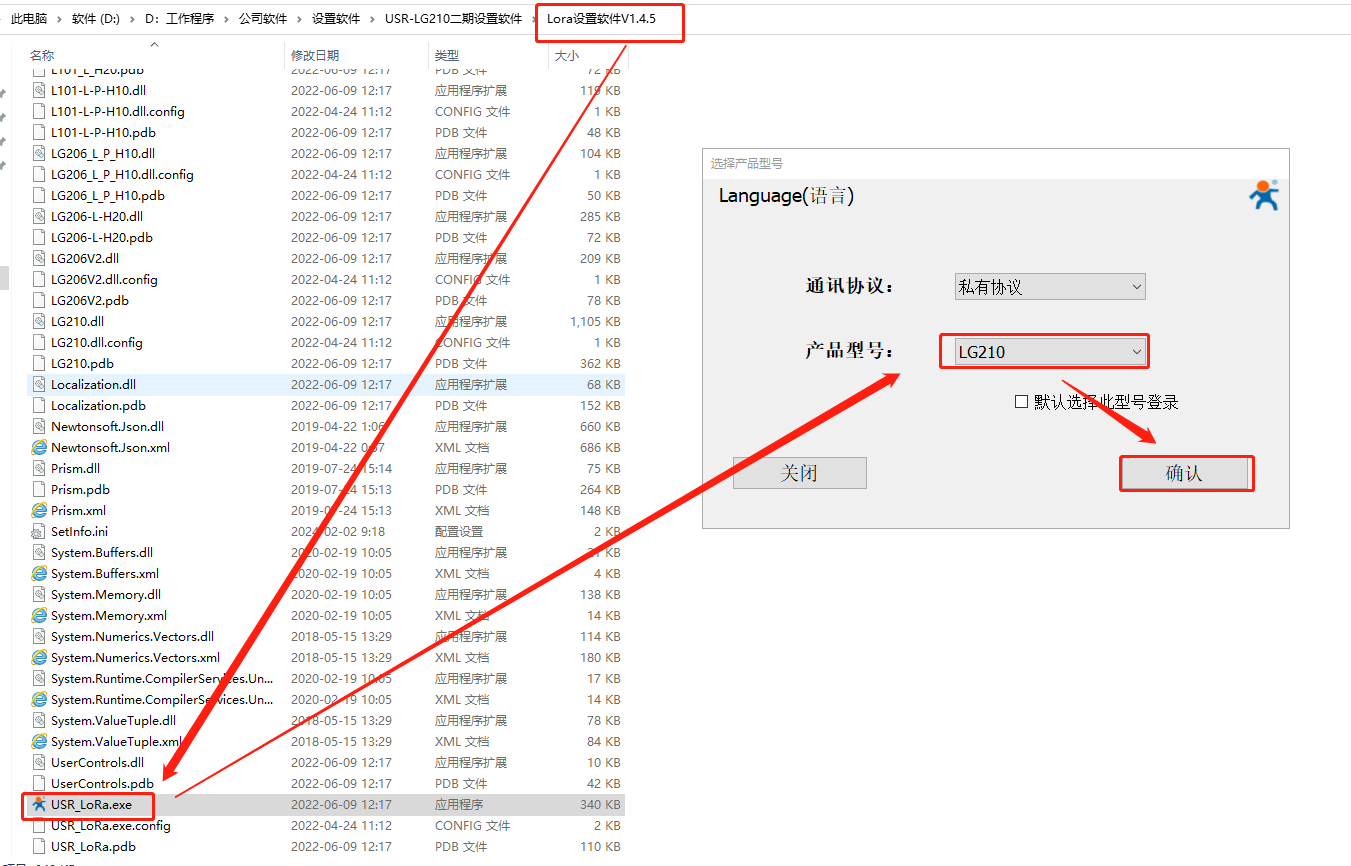

1、電腦打開USR-LG210的Lora設置軟件V1.4.5，產品型號選擇LG210。

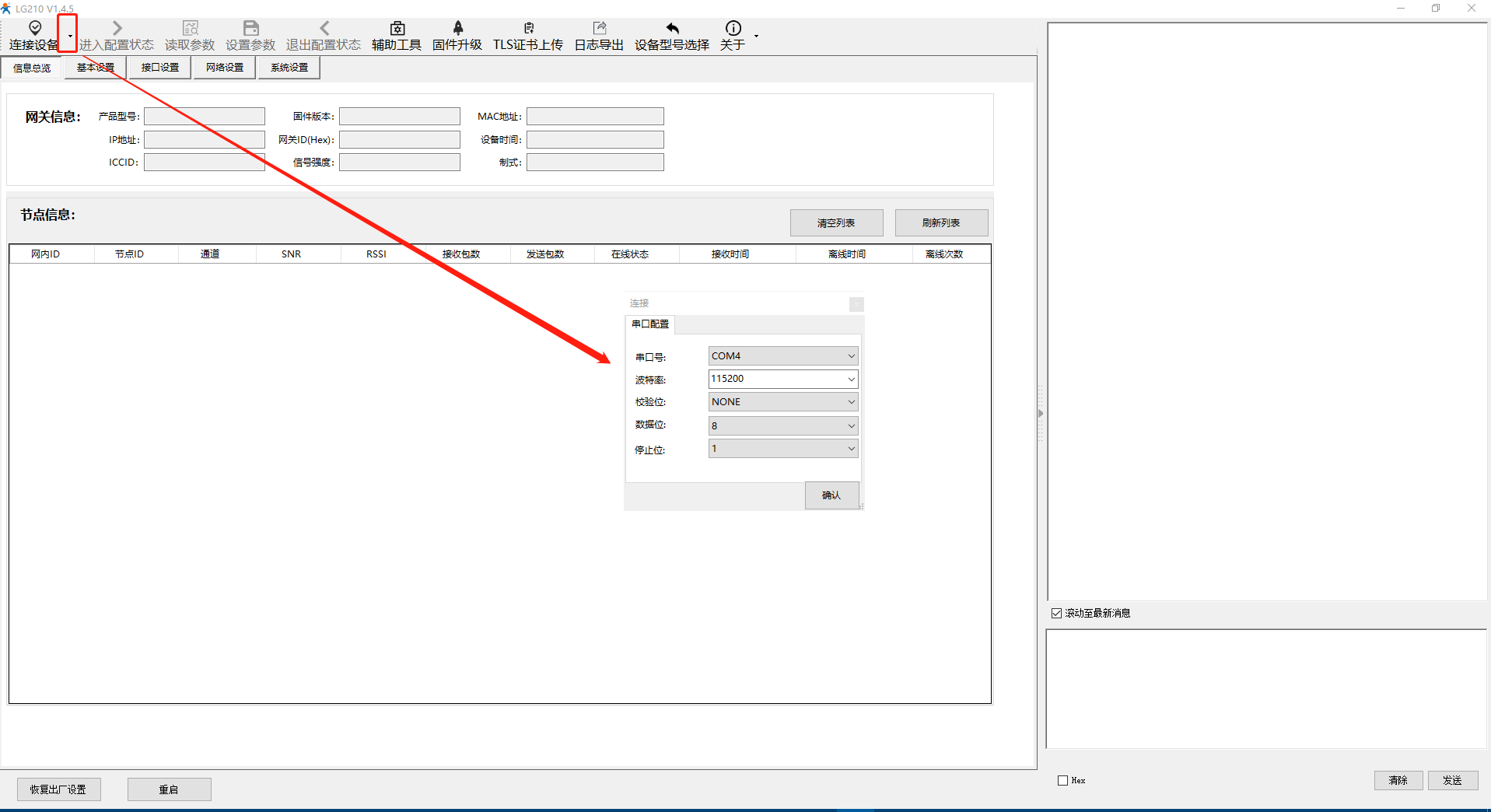

2、選擇串口號COM4，用默認串口參數，點擊確認。

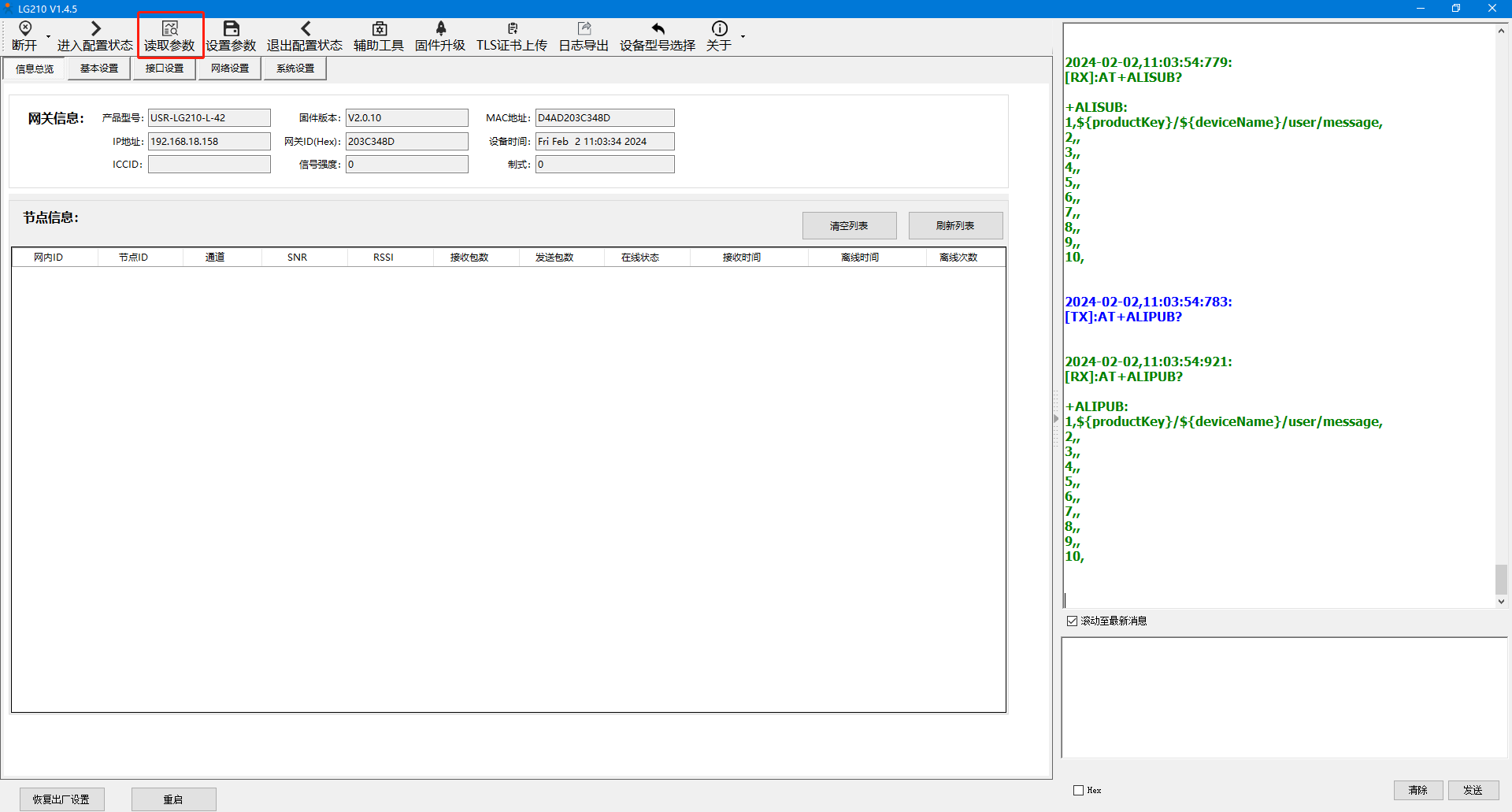

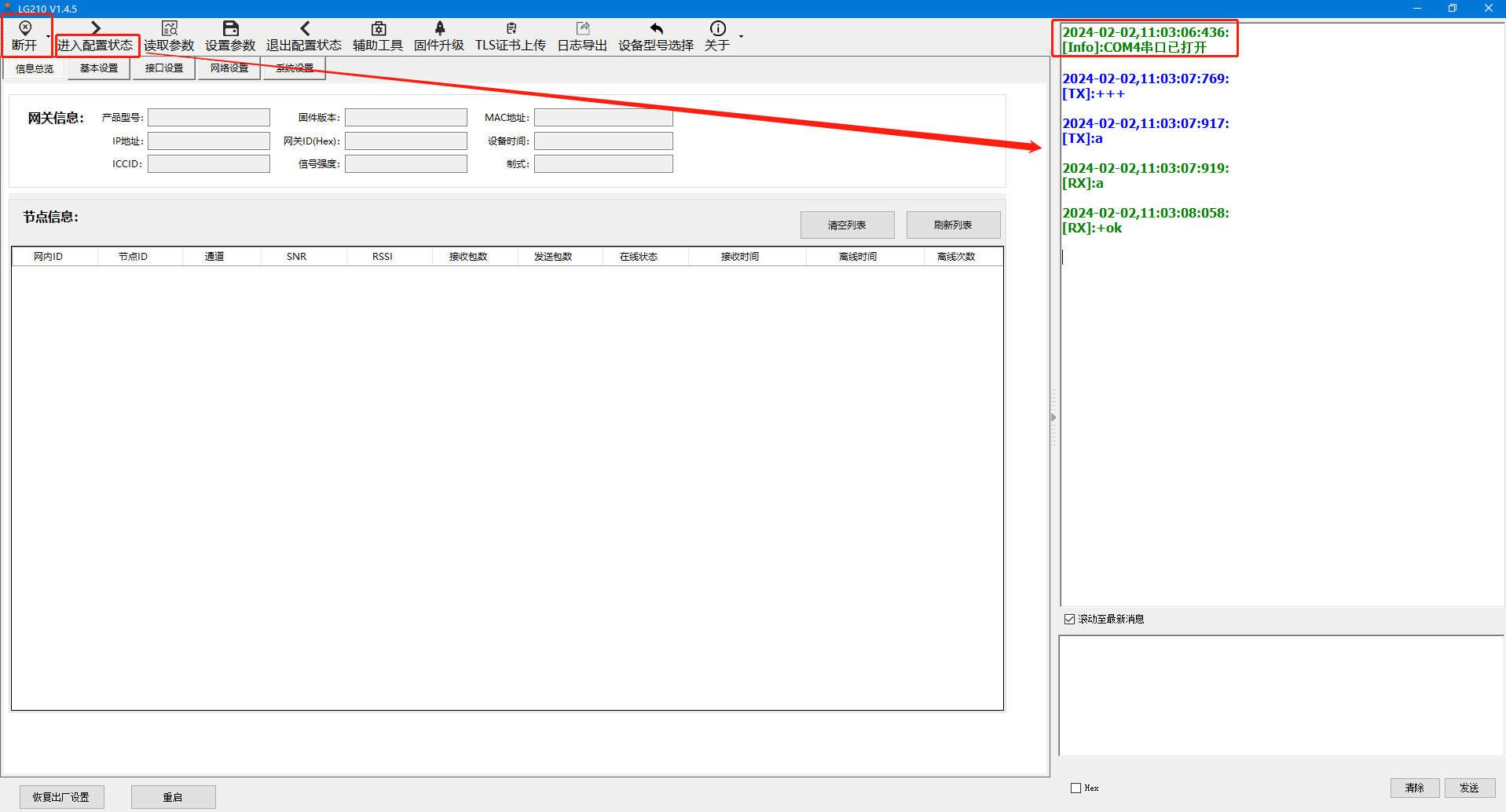

3、按照步驟，打開串口，點擊進入配置狀態，點擊讀取參數。這里網關ID是203C348D，等設置USR-DR206-L,需要用到這個參數。

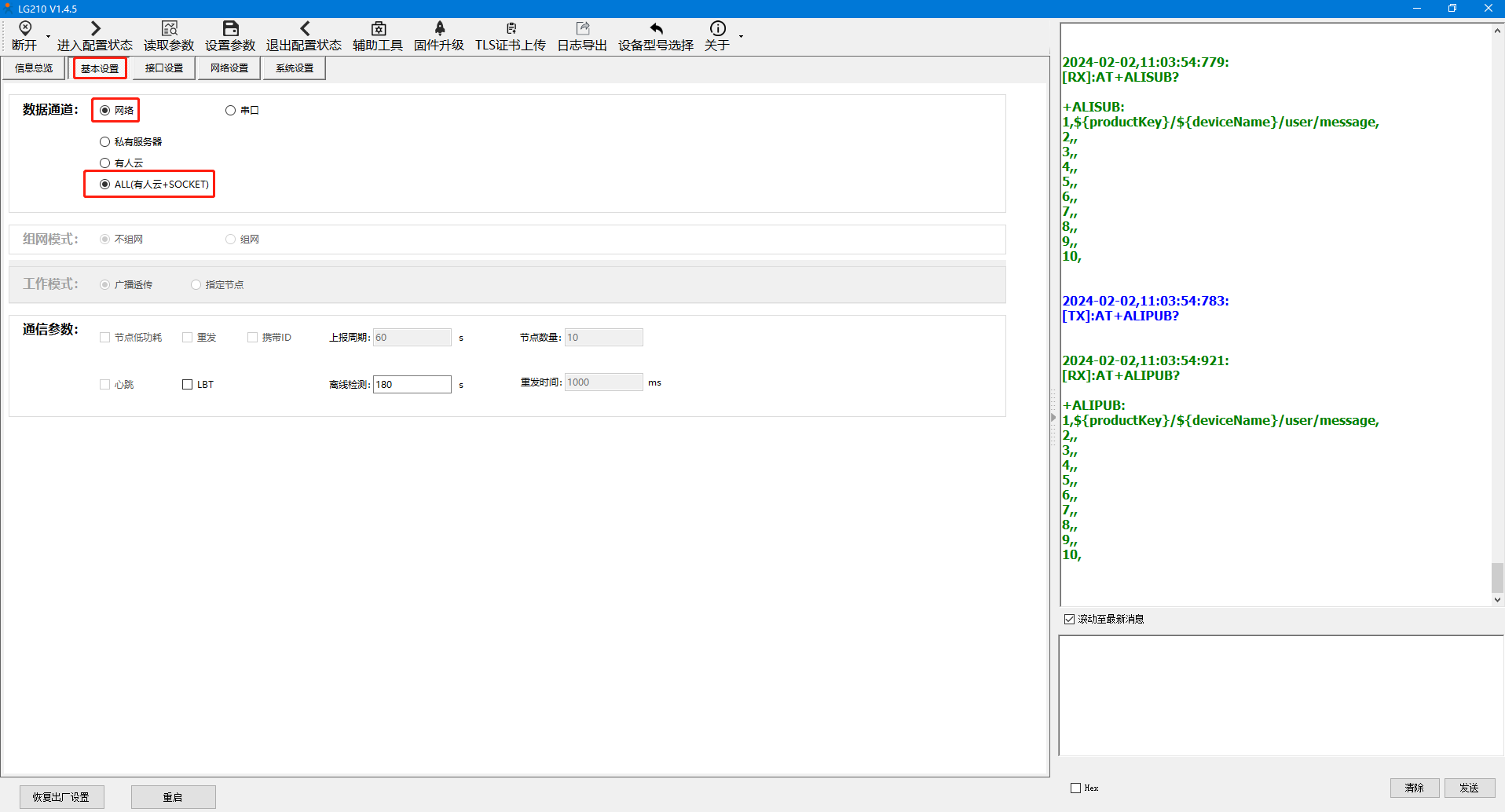

4、基本設置：

數據通道選擇網絡，ALL(有人云+SOCKET)。

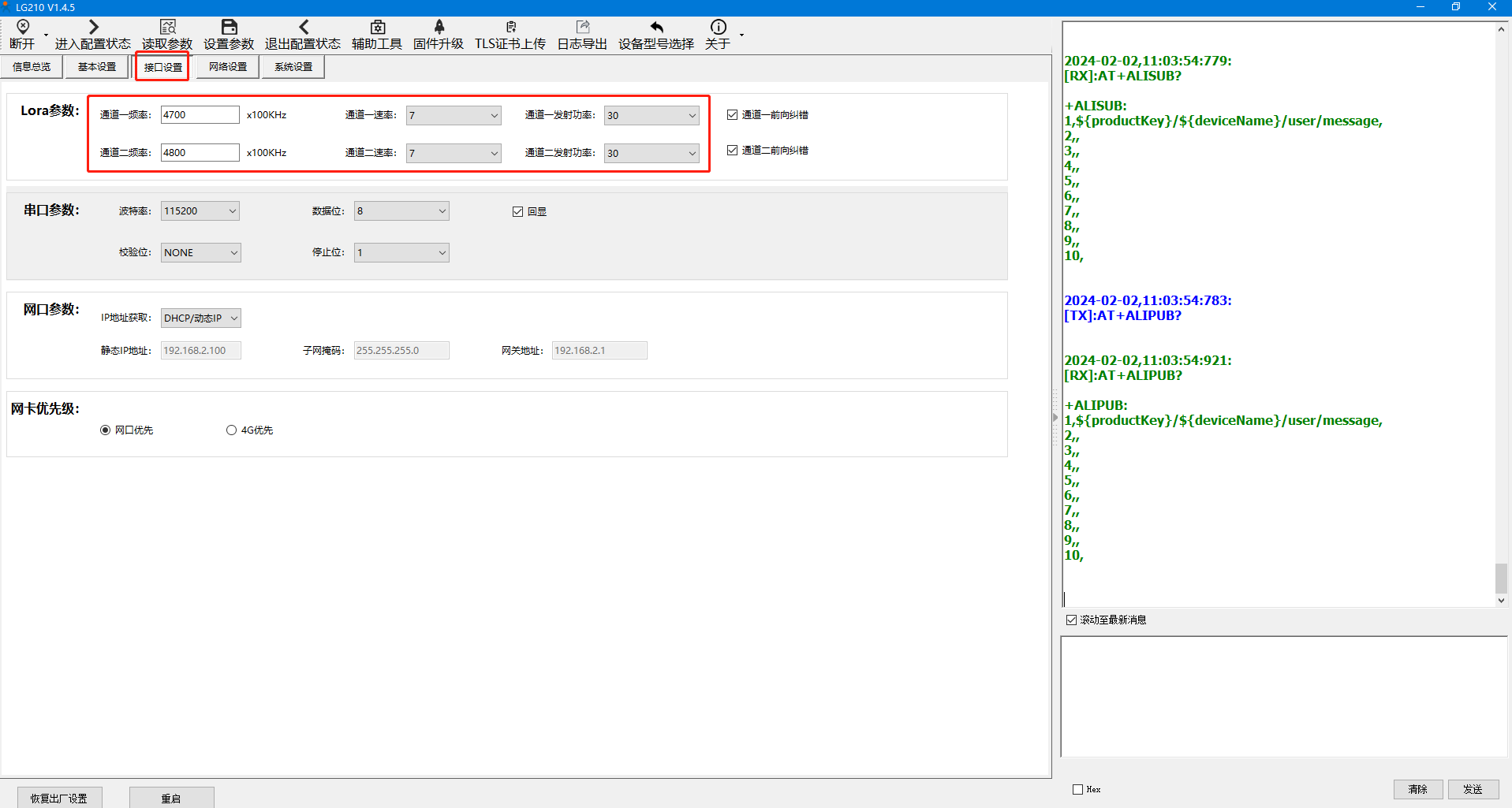

5、接口設置：

Lora參數，通道一和通道二參數保持默認，等設置USR-DR206-L參數,需要保持一致。

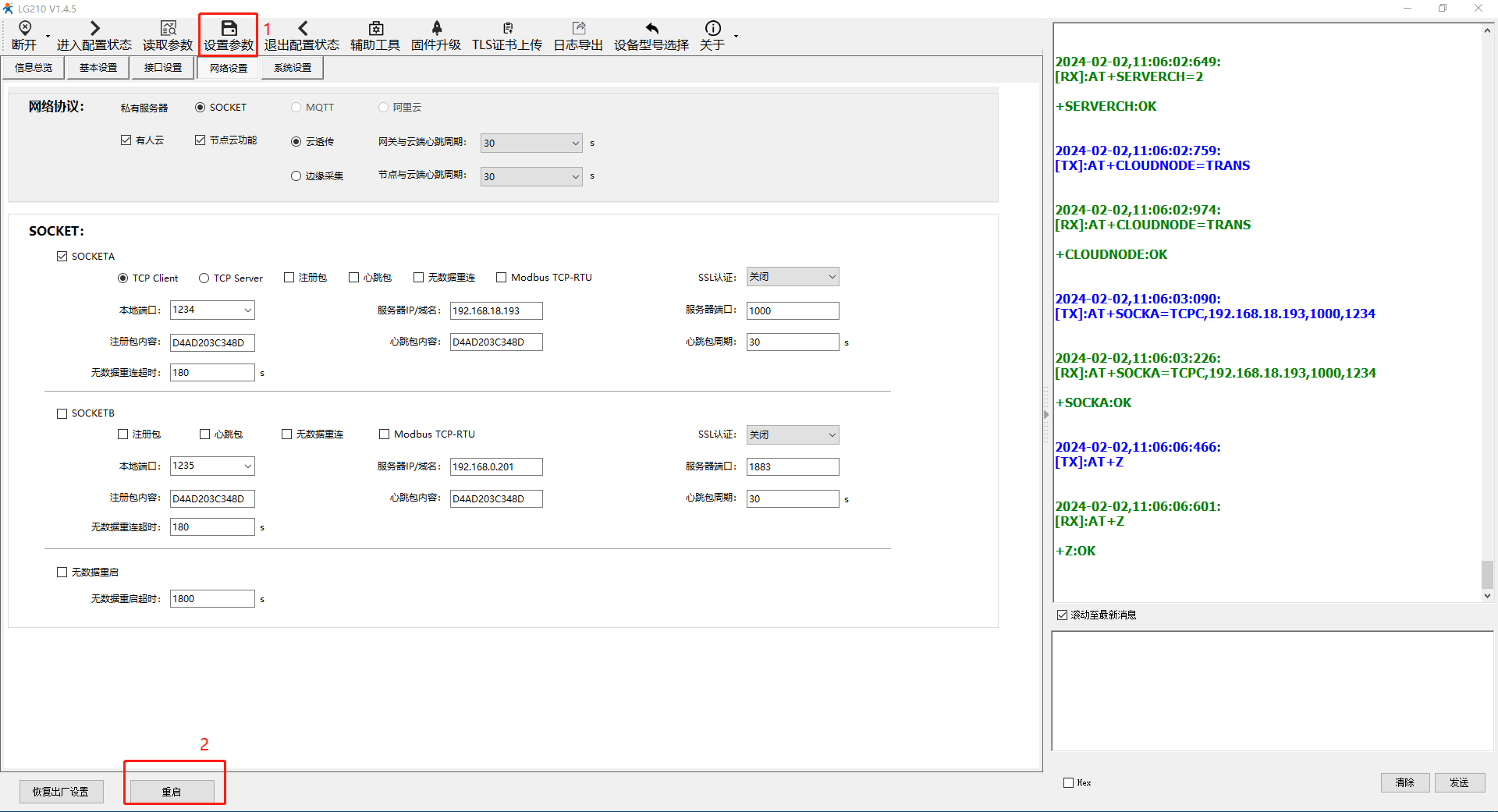

6、網絡設置：

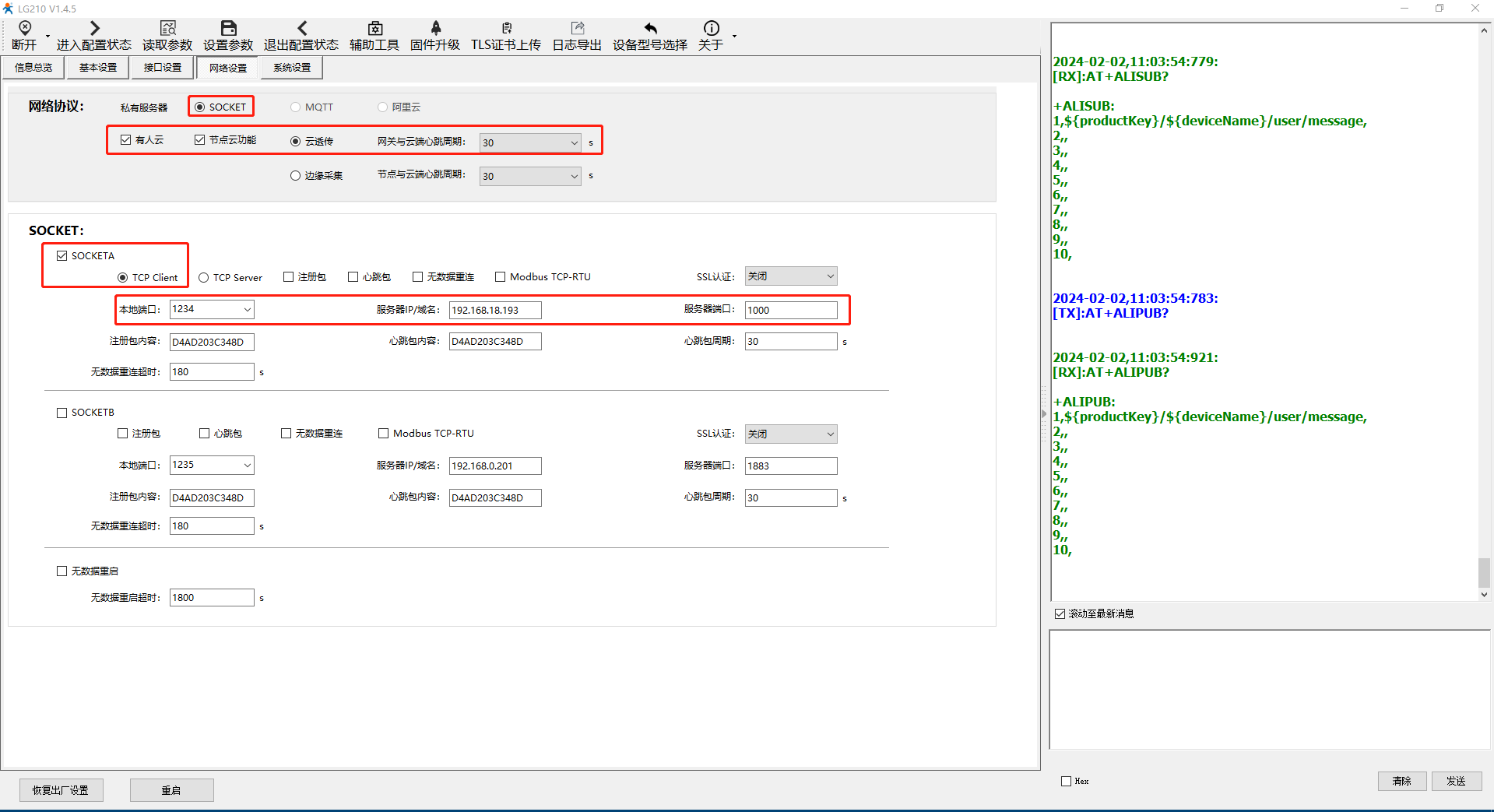

網絡協議，私有服務器，勾選SOCKET。勾選有人云，節點云功能，云透傳（就是云端采集）。

SOCKET參數：勾選SOCKETA，TCP Client，本地端口1234，服務器IP/域名192.168.18.193（電腦IP，電腦網絡助手模擬TCP server服務器），服務器端口1000。

7、點擊設置參數，操作完，再點擊重啟，這樣才可以將USR-LG210修改的參數設置成功。

五、USR-DR206-L參數設置：

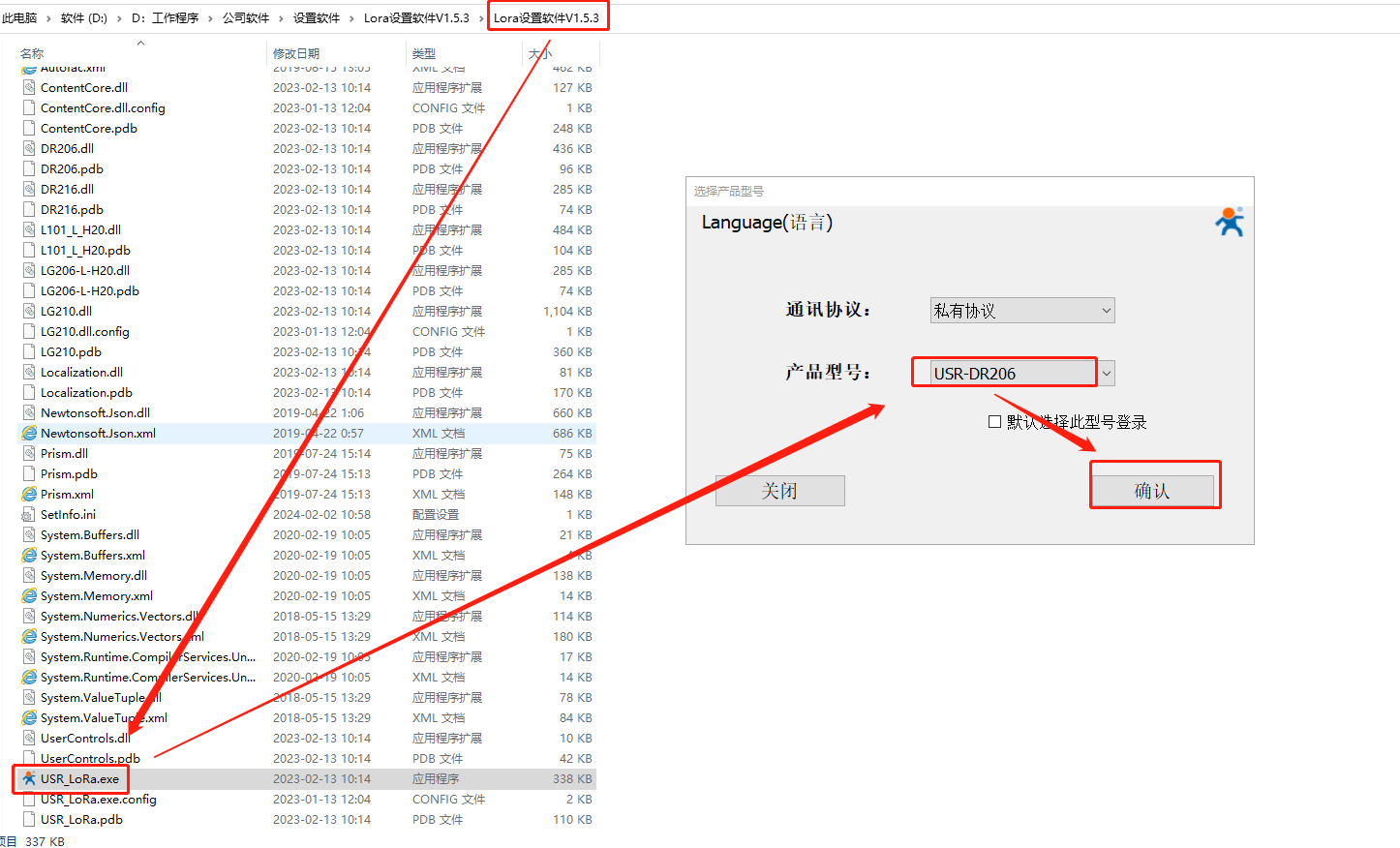

1、電腦打開USR-DR206-L的Lora設置軟件V1.5.3，產品型號選擇USR-DR206，點擊確認。

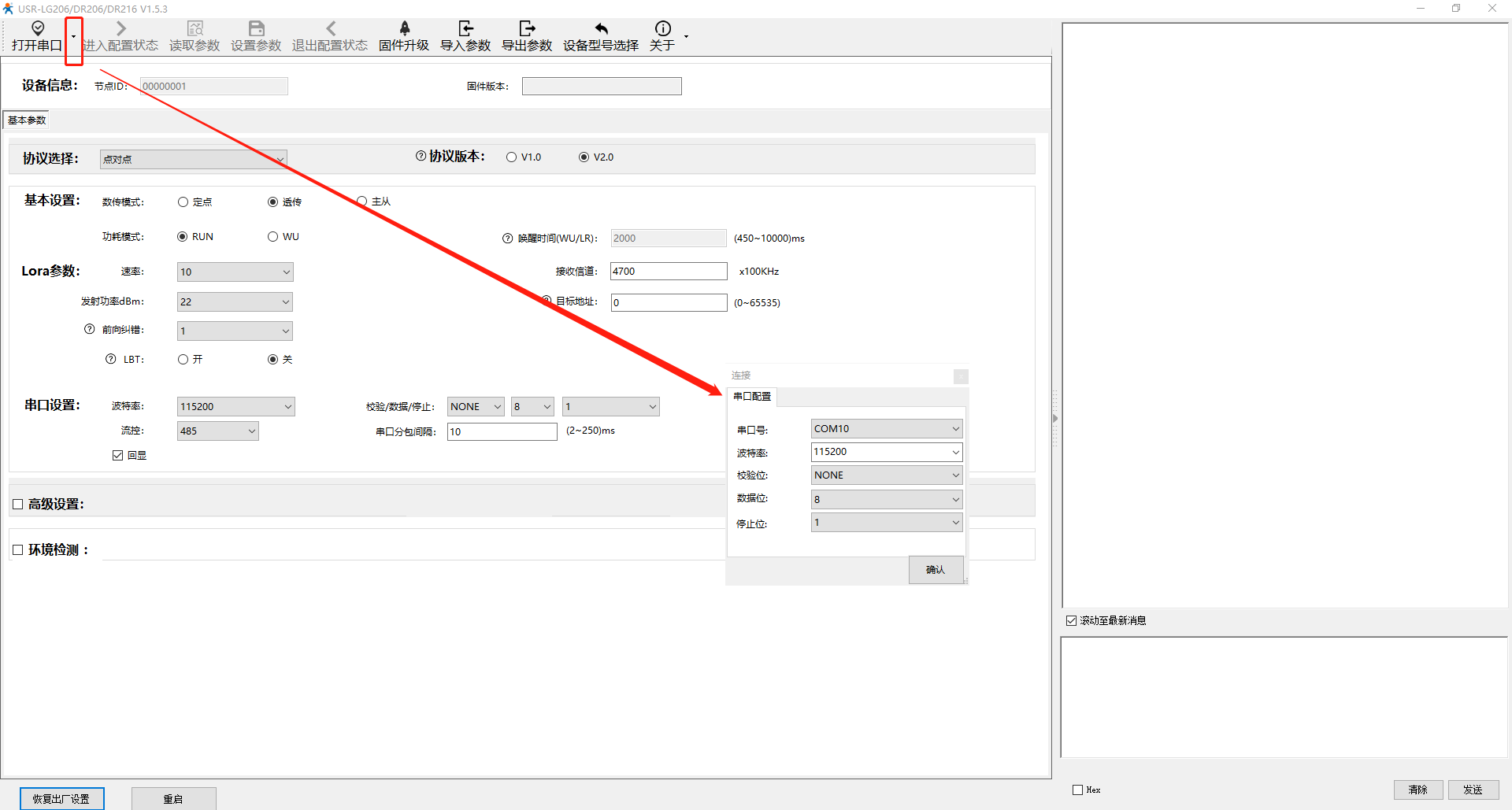

2、用默認串口參數打開串口COM10

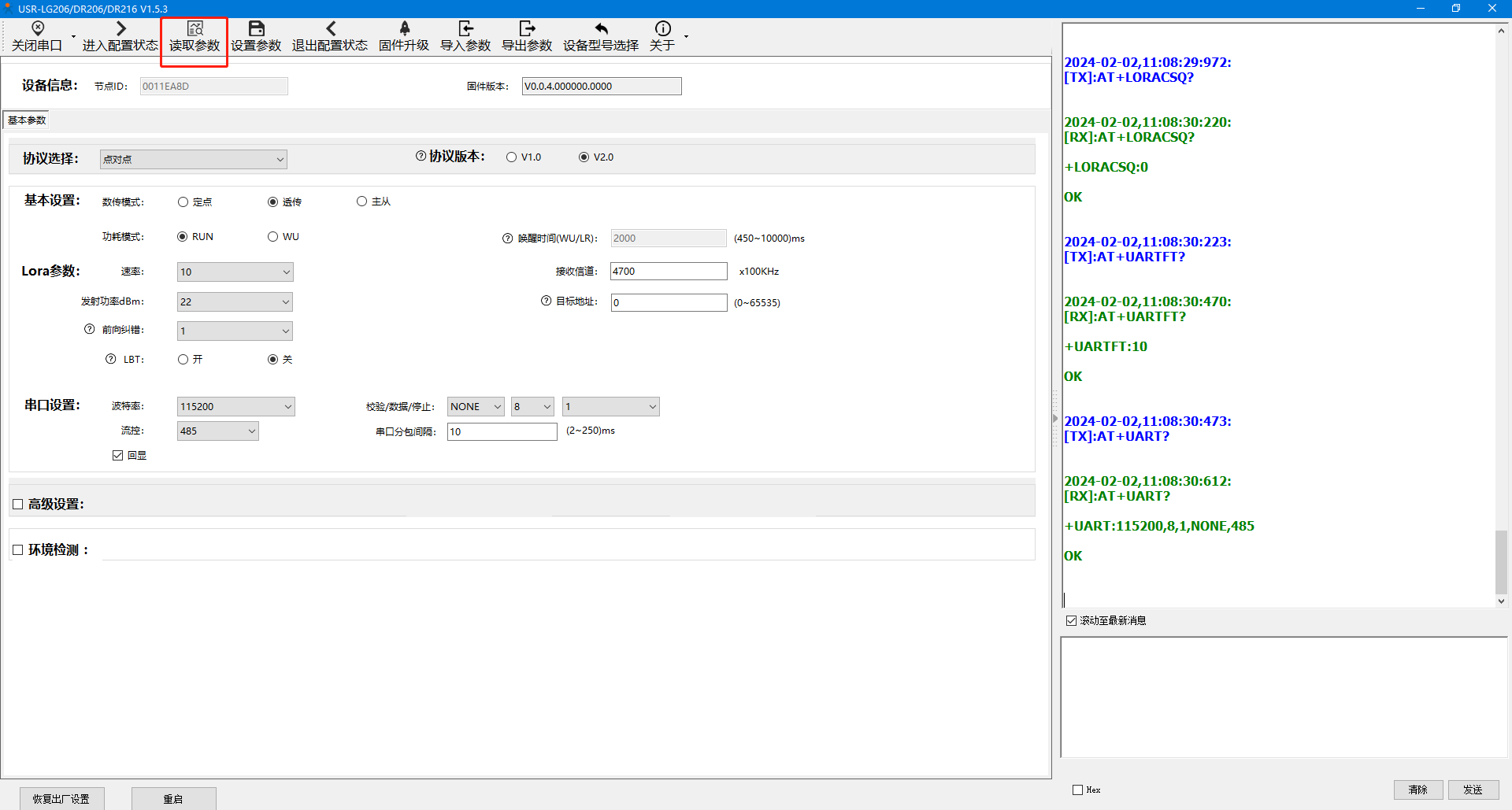

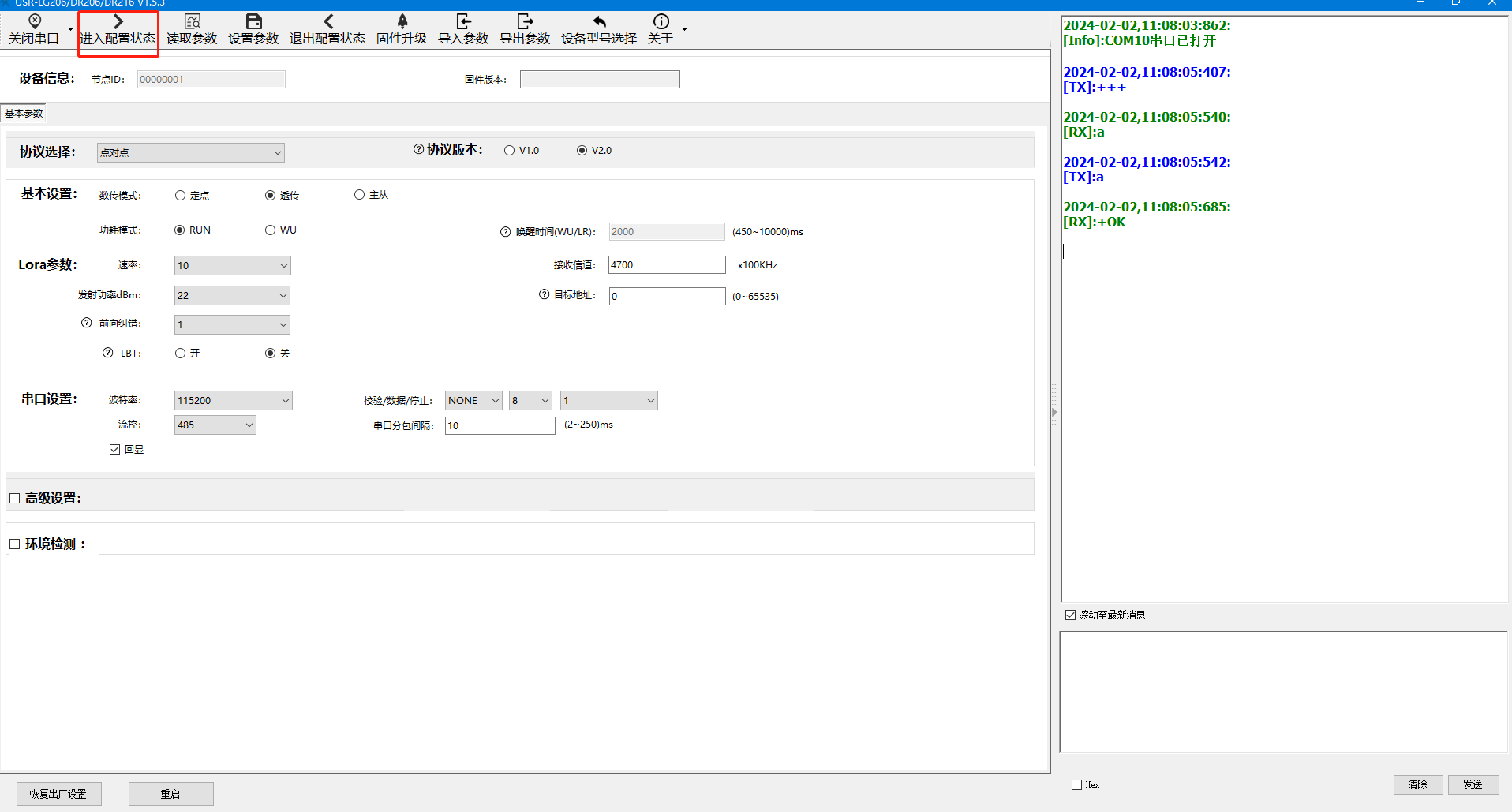

3、點擊進入配置狀態，讀取參數

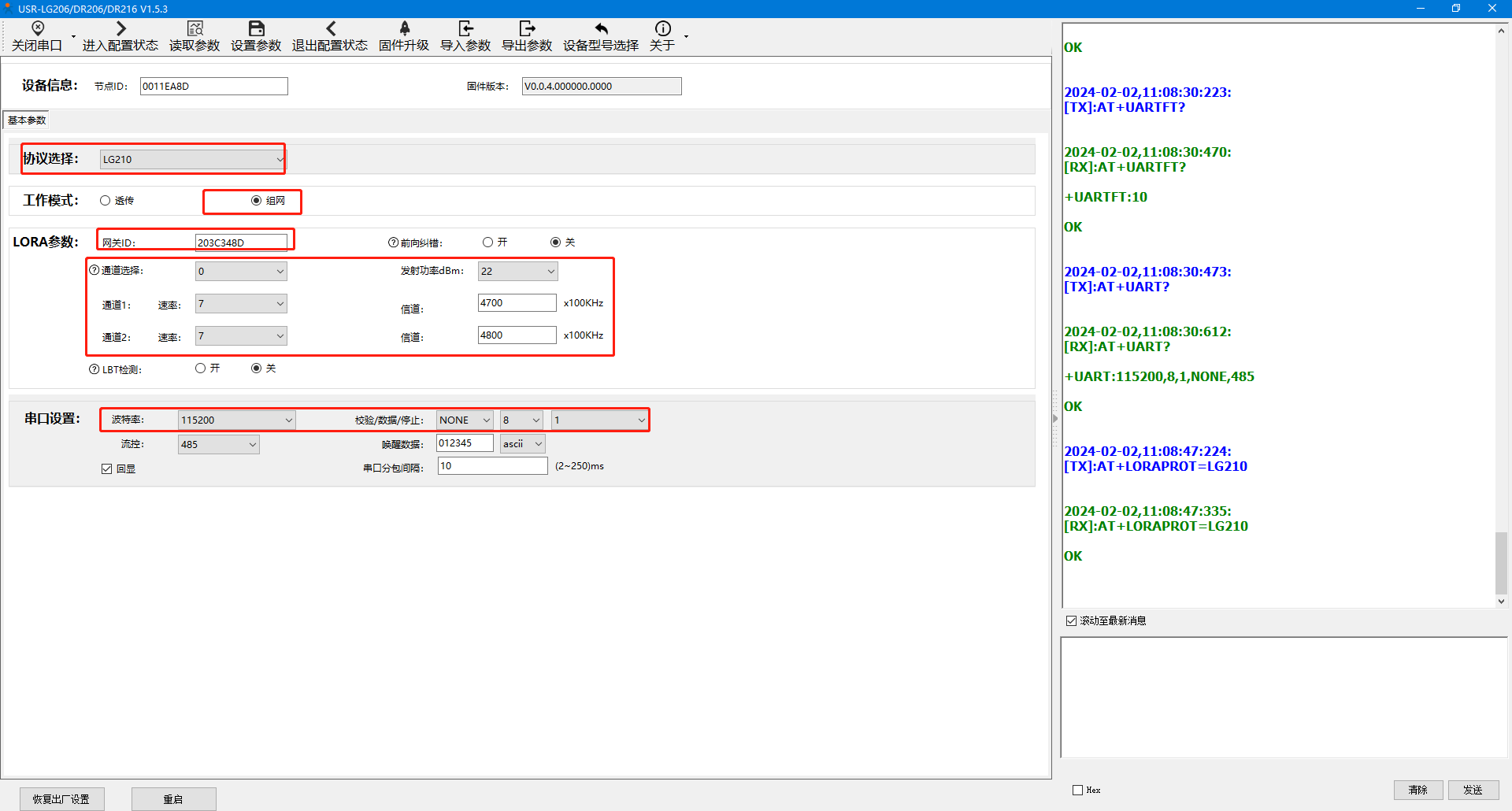

4、參數設置

（1）協議選擇：LG210

（2）工作模式：組網（配合USR-LG210上有人云必須用組網）

（3）LORA參數：

網關ID填203C348D（和LG210網關ID設置一致）。

通道選擇用0

（注：模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為 1 或 2 時，模組會用指定的通道進行通訊。）

通道1和通道2的速率和信道，與USR-LG210通道1和通道2的速率和信道保持一致。

串口設置默認（實際接串口設備，波特率、數據位、停止位、校驗位需要設置和所接串口設備一樣的串口參數）

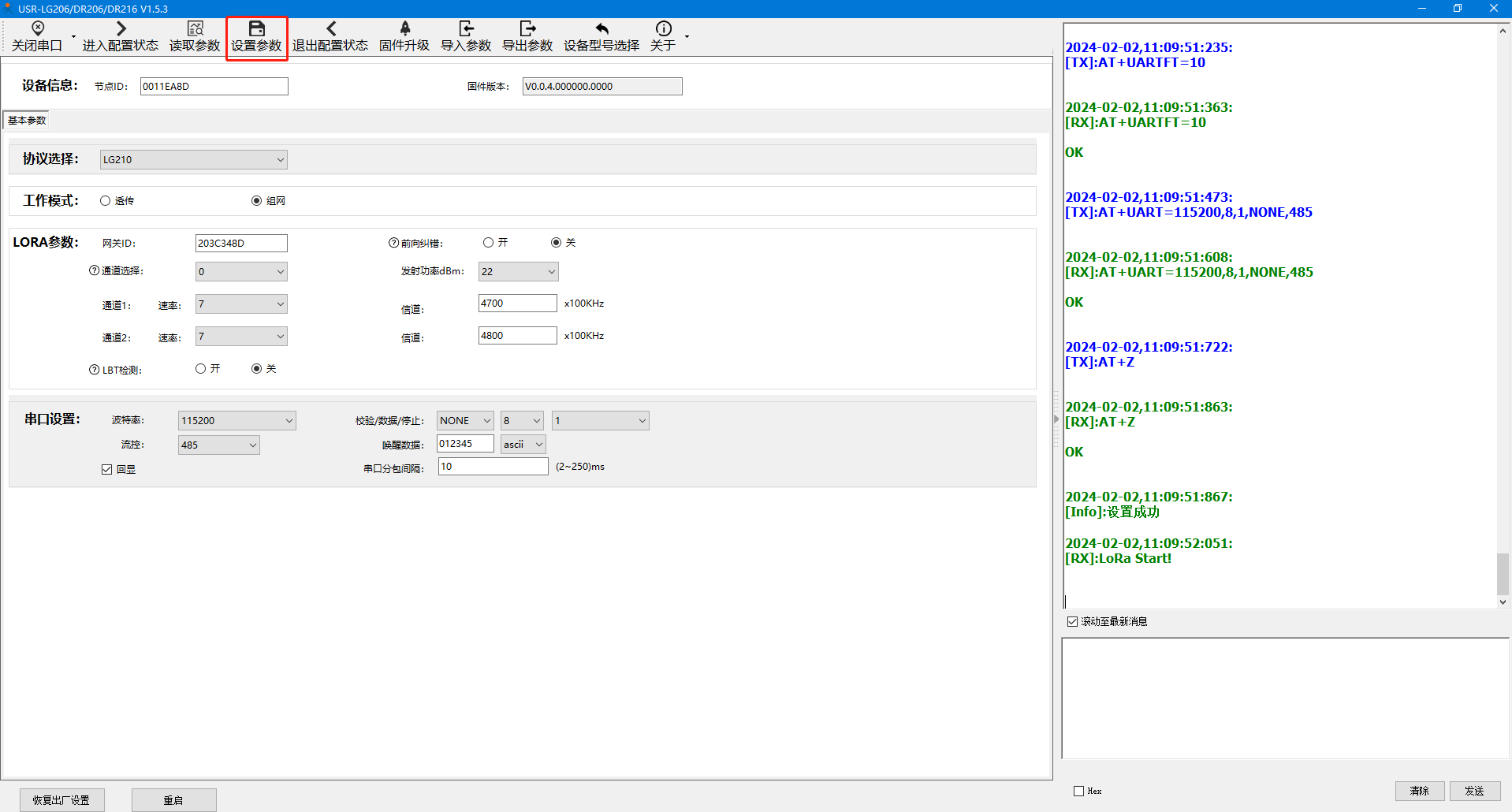

5、最后點擊設置參數。

六、有人云參數設置:

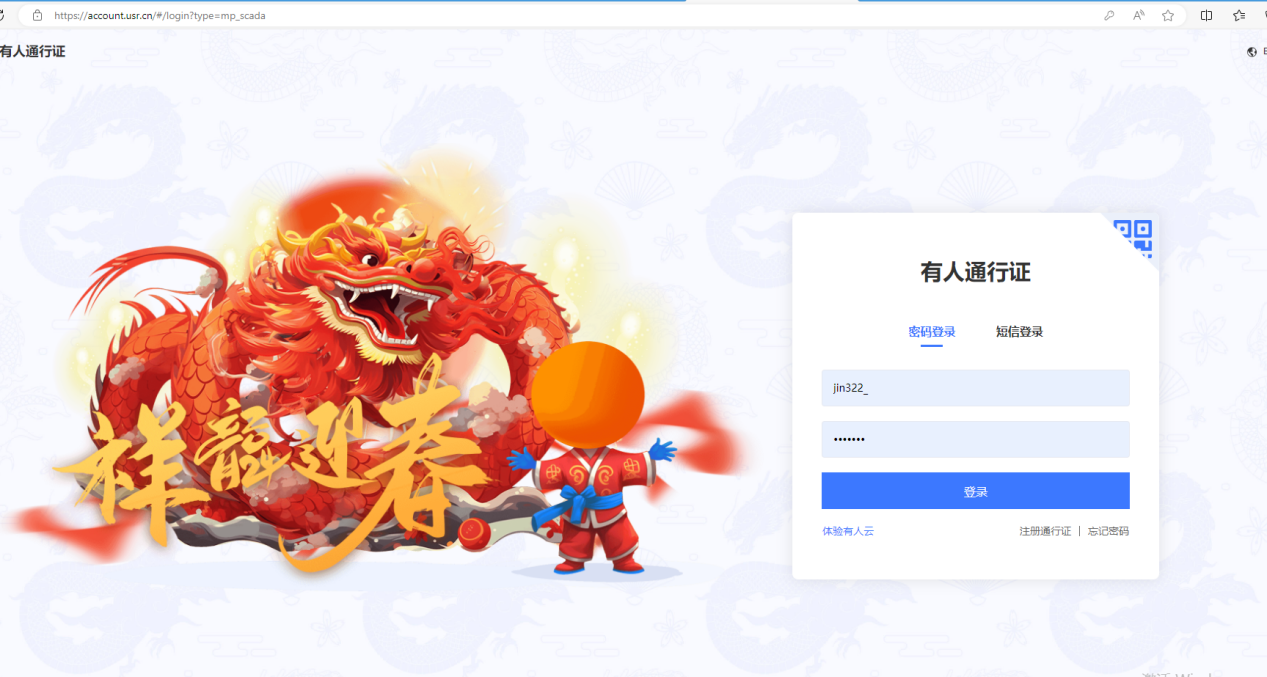

1、登錄有人云賬號：

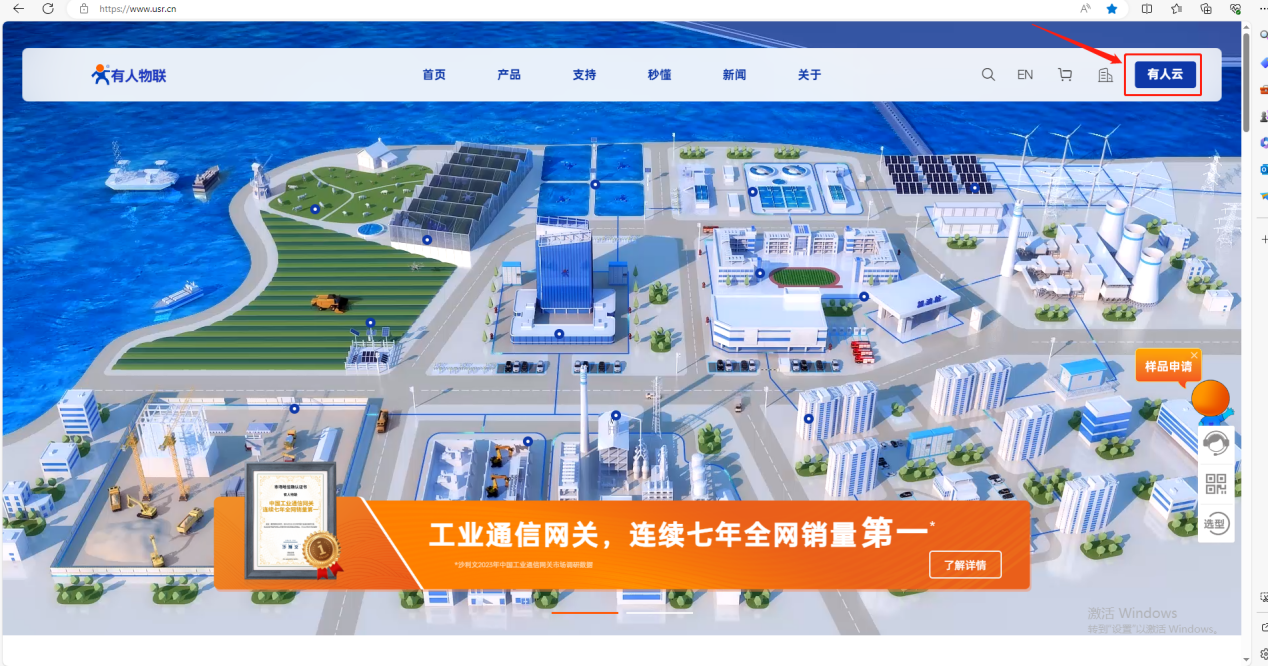

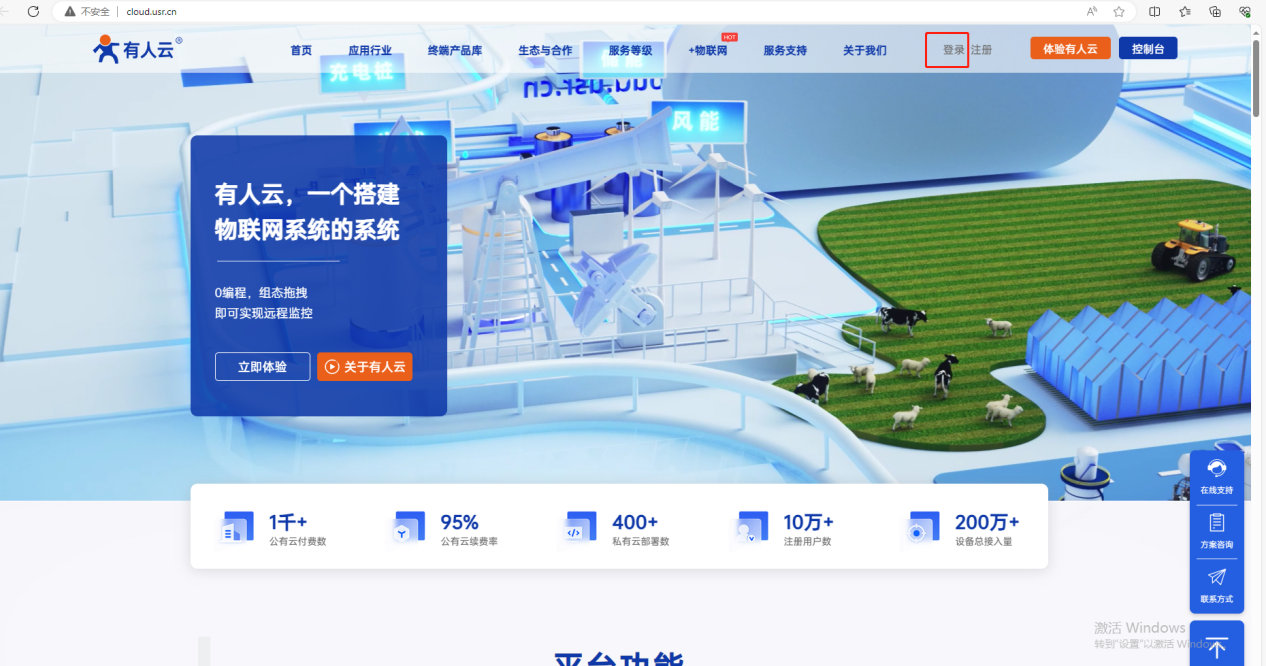

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-LG210設備：

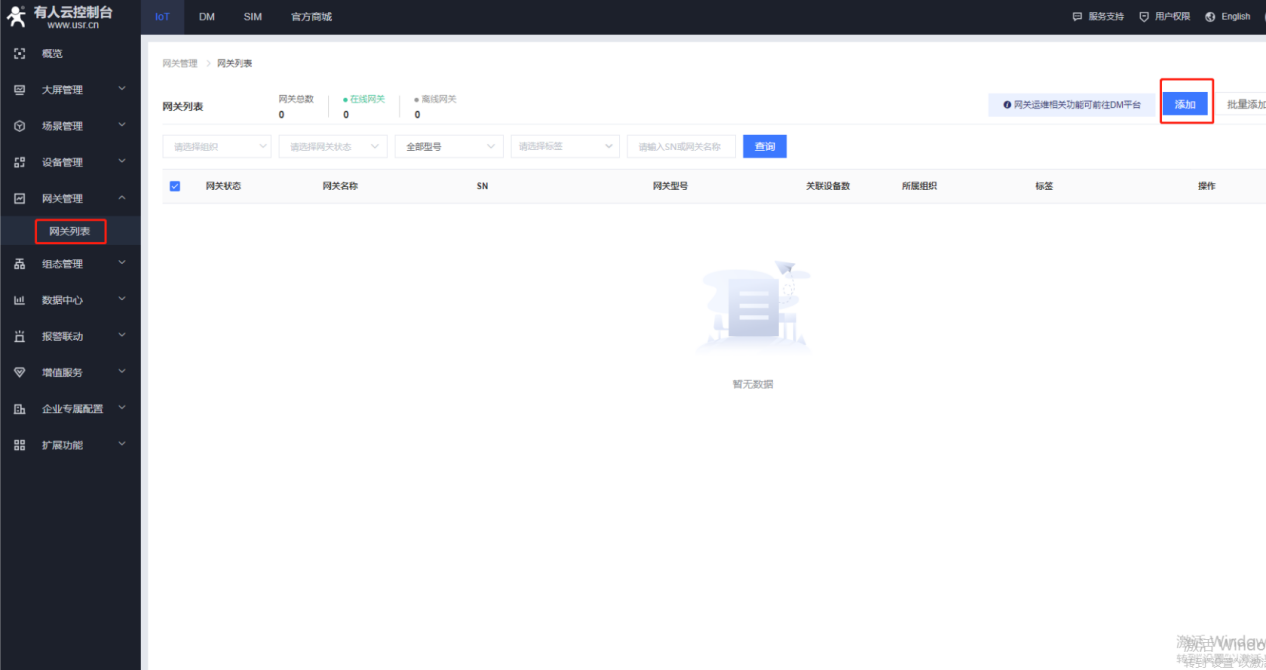

（1）點擊網關管理，網關列表，點擊添加。

（2）USR-LG210使用SN和MAC添加設備，LG210的有人云透傳一定開啟，最后點擊保存。

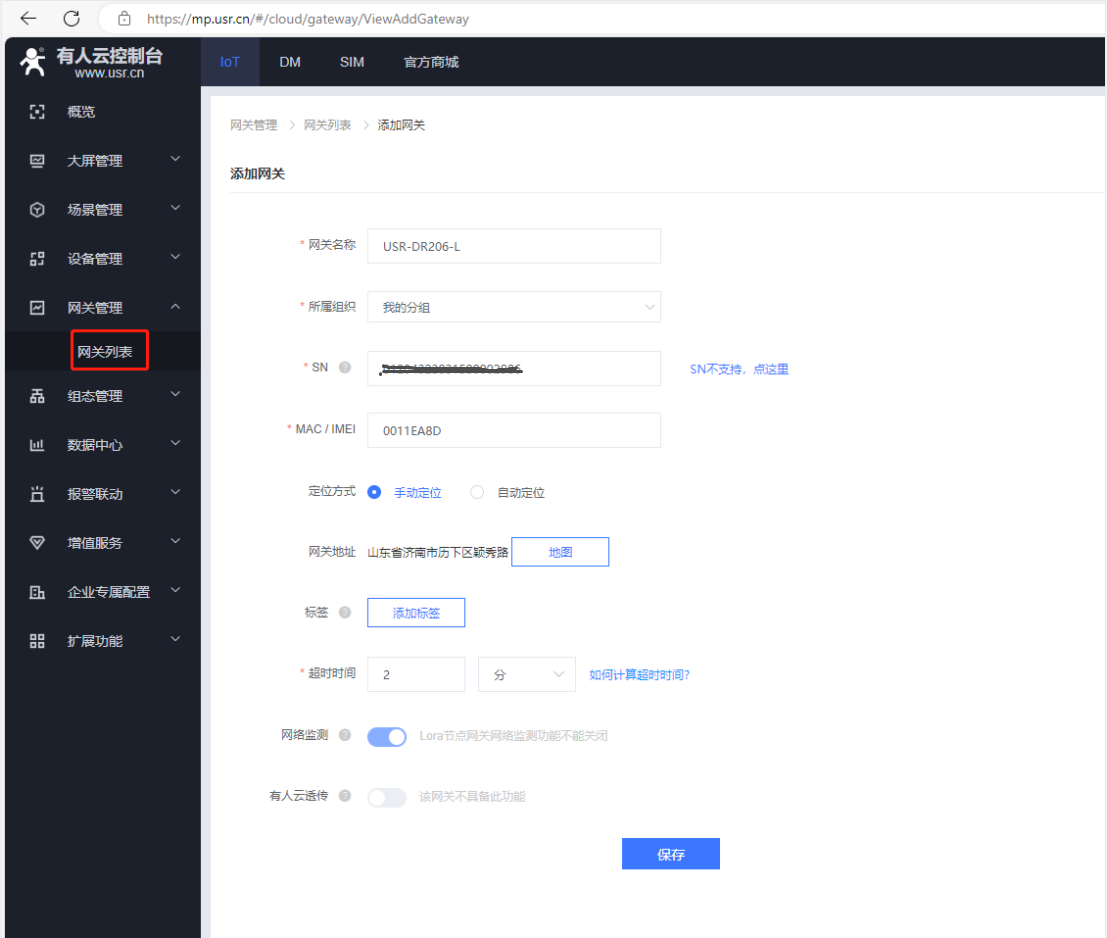

3、添加USR-DR206-L設備：

（1）點擊網關管理，網關列表，點擊添加。

（2）USR-DR206-L使用SN和NID添加設備，超時時間可以改為2分鐘，最后點擊保存。LORA節點不需要開啟有人云透傳。

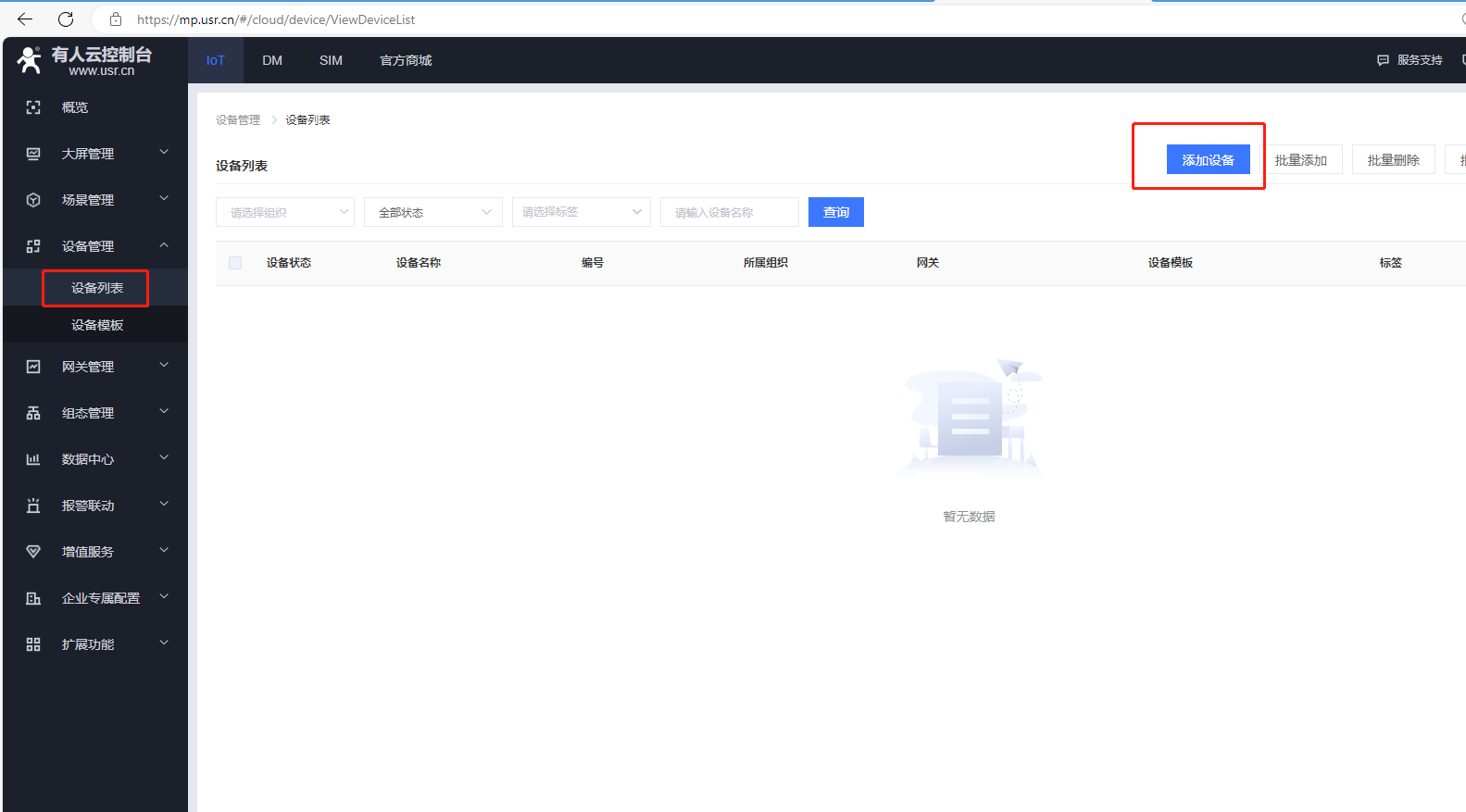

（3）點擊設備管理，點擊設備列表，點擊添加設備。

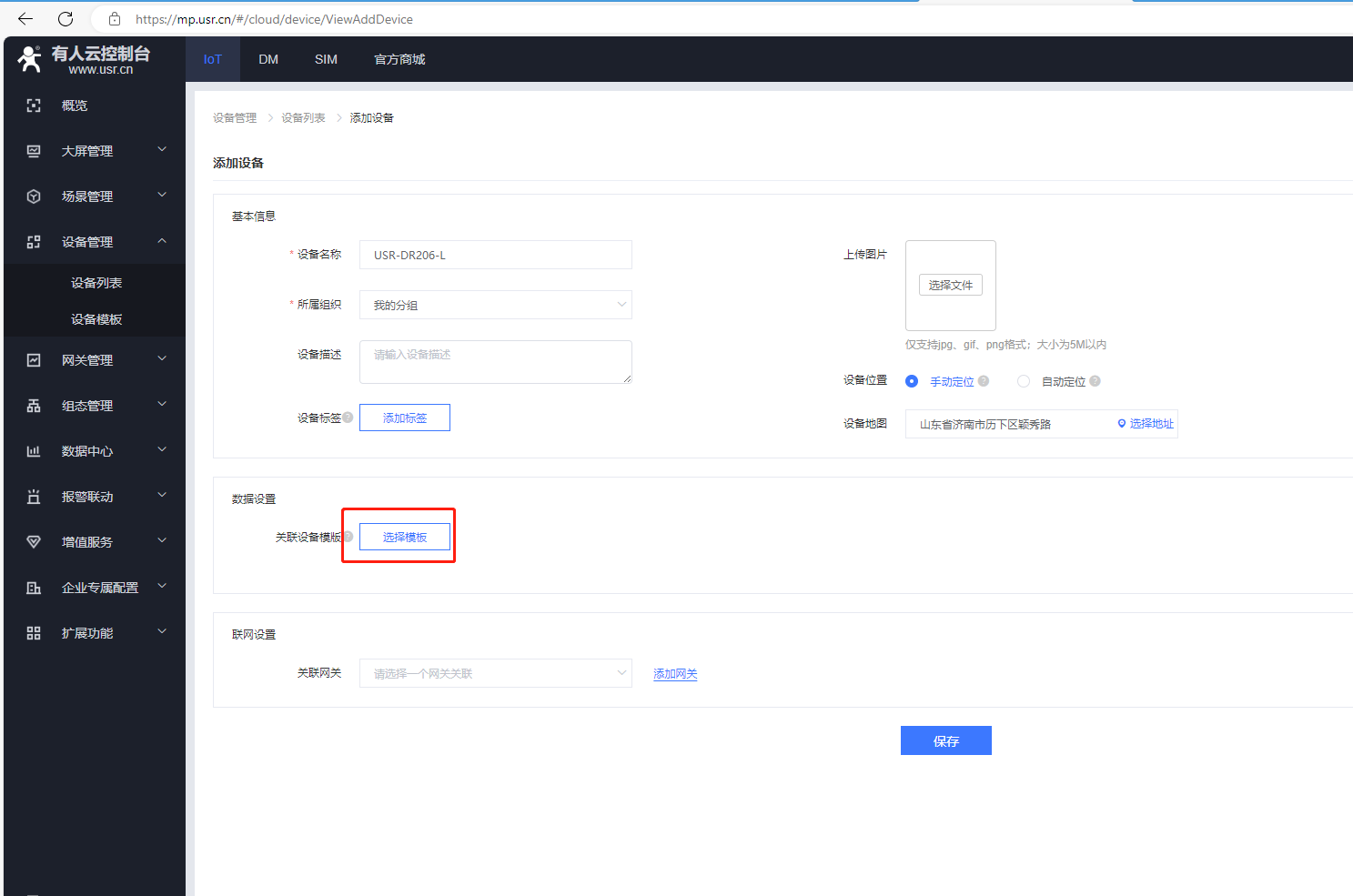

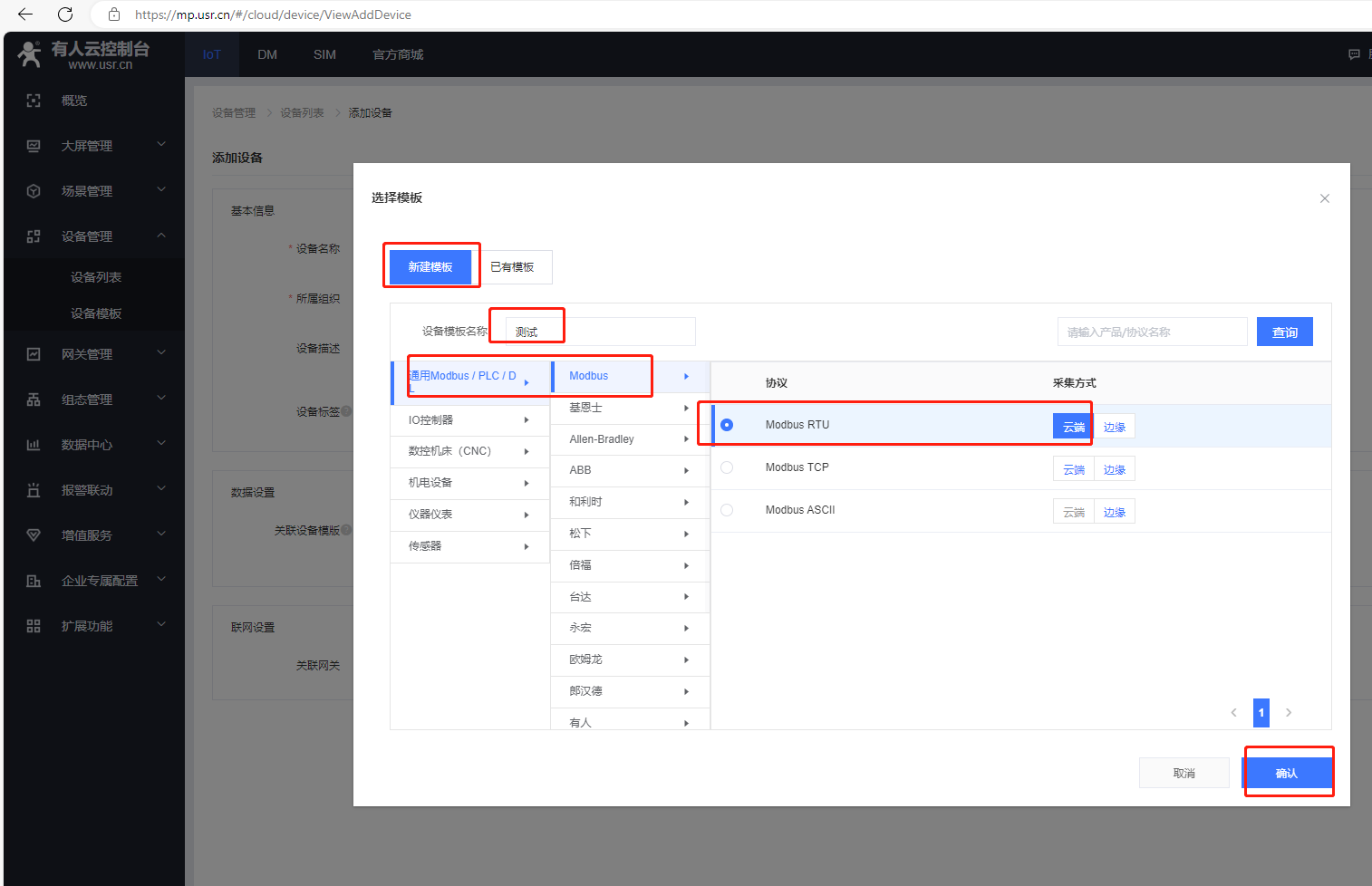

（4）添加模板，輸入設備名稱，點擊選擇模板。

選擇新建模板，輸入設備模板名稱，通用Modbus/PLC/DL，選擇Modbus，協議選擇Modbus Rtu，采集方式云端，最后確認。

（5）添加從機，串口序號默認1，從機地址1（實際應用，填所接串口設備的十進制從機地址號）

聯網設置：關聯網關選擇自身設備，USR-DR206-L，最后點擊保存。

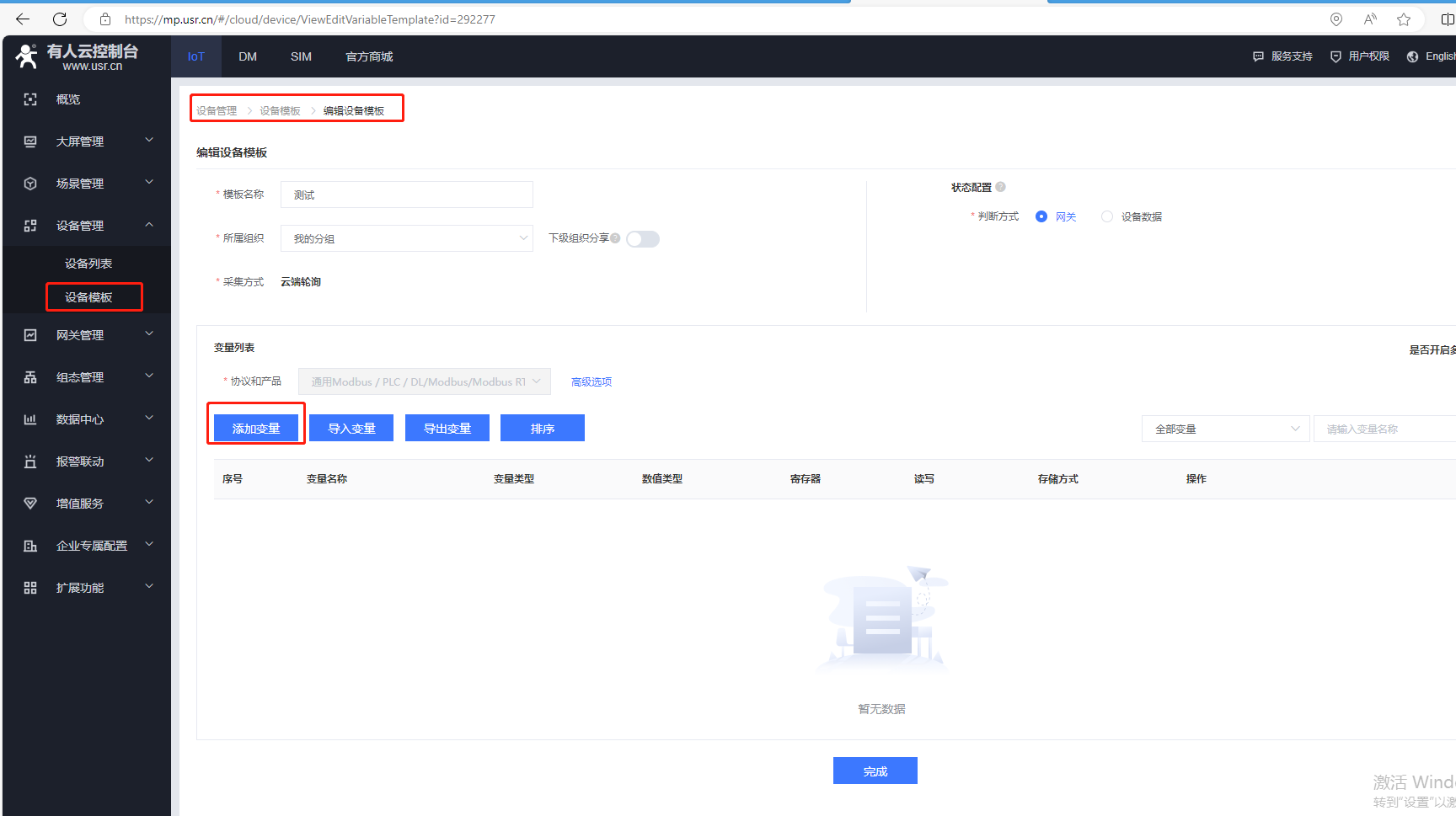

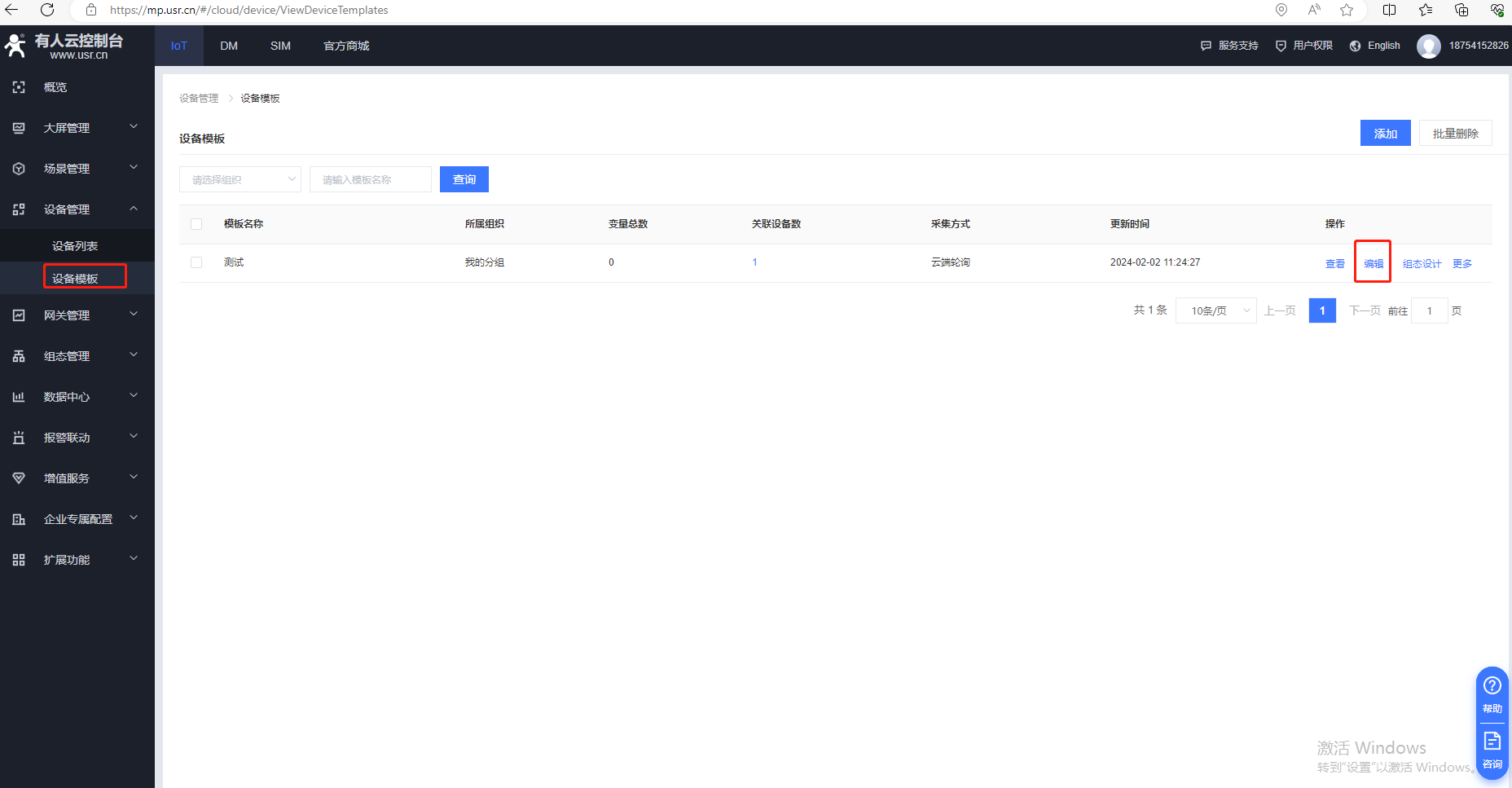

（6）點擊設備管理，點擊設備模板，點擊編輯，添加變量。

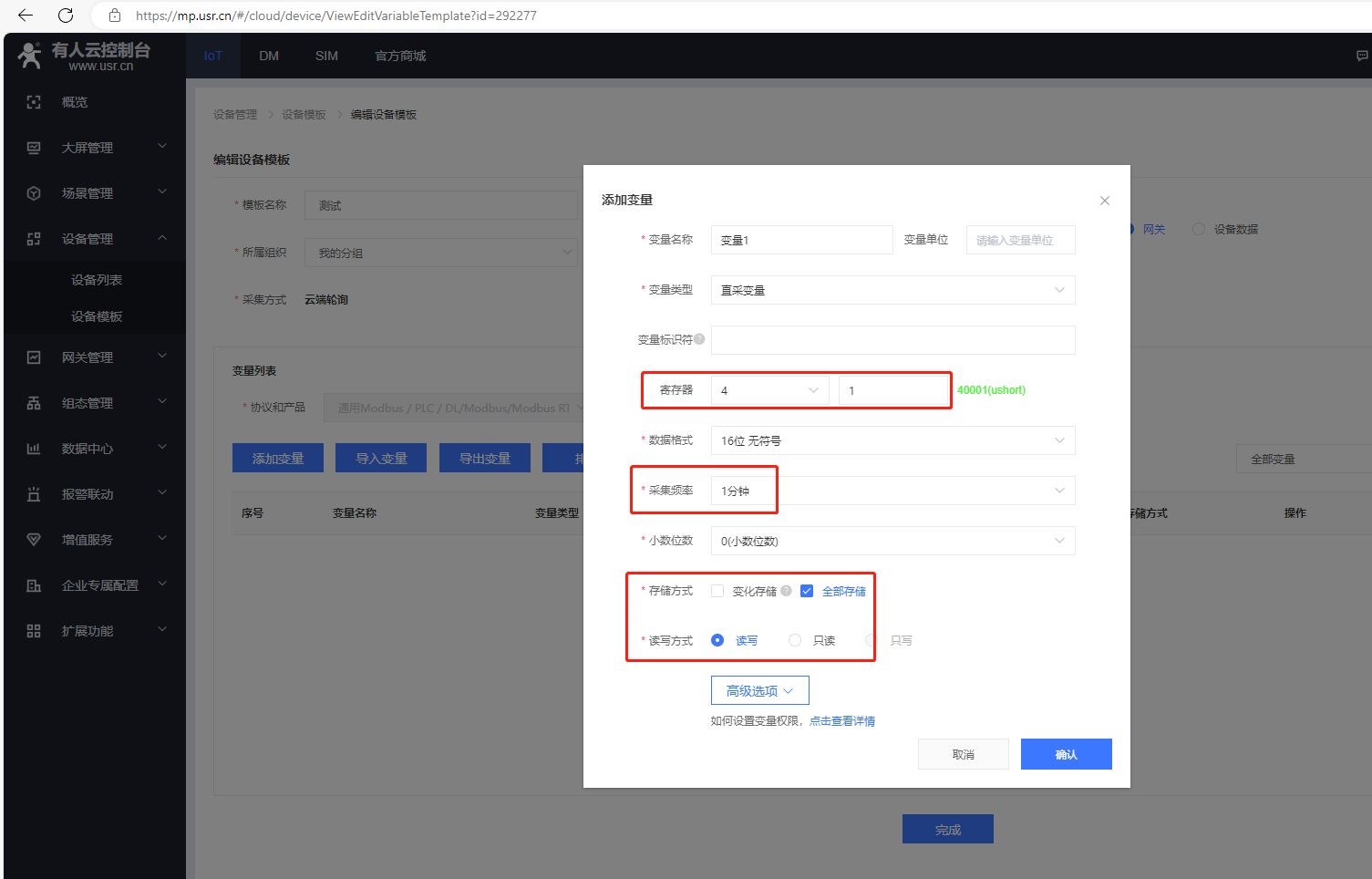

輸入變量名稱，選擇變量類型，寄存器功能碼用4（對應03讀功能碼），變量設置1（對應實際寄存器地址十進制0，實際寄存器地址十進制加1，填入變量）。

采集頻率1分鐘。

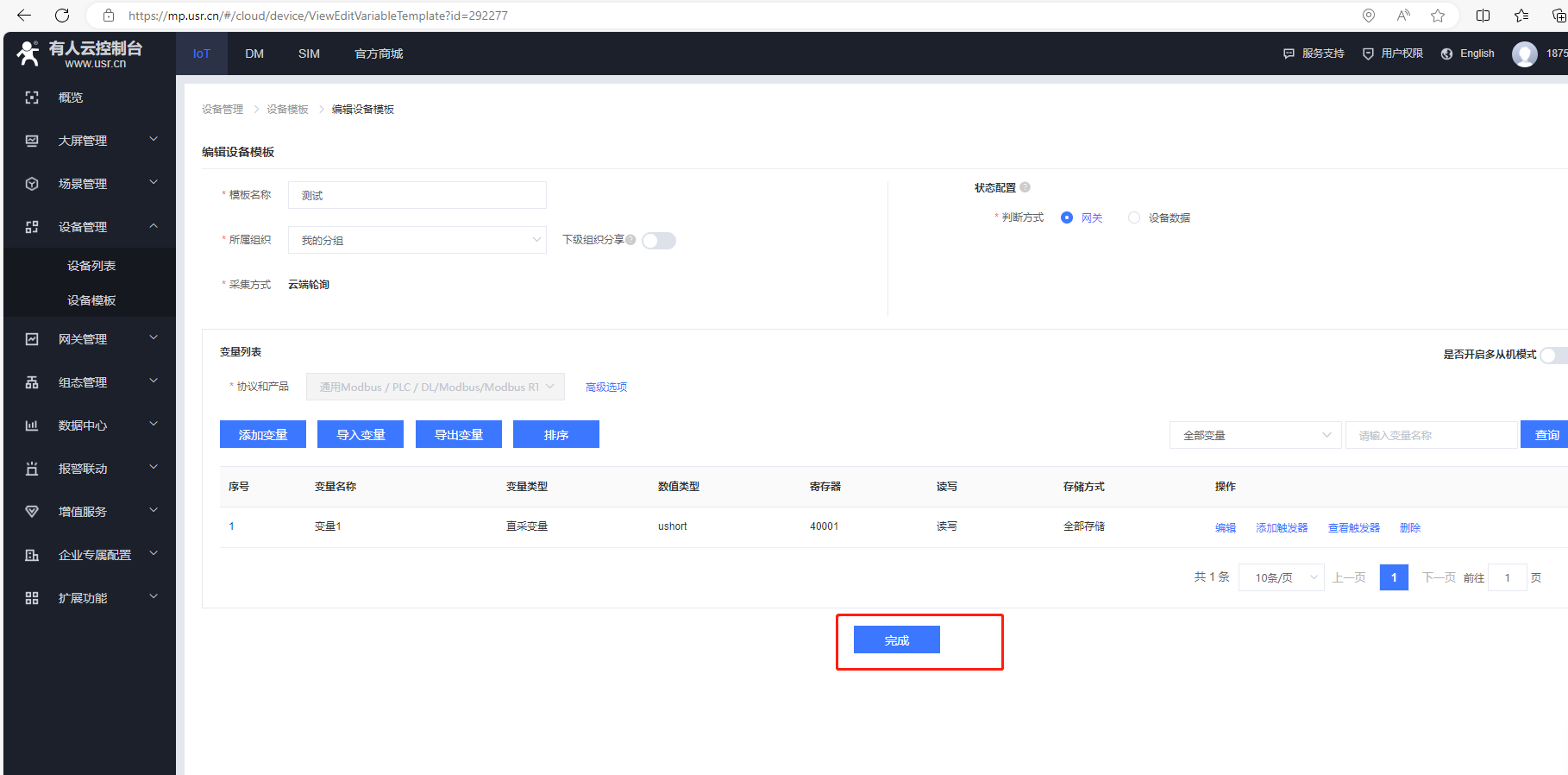

可以選擇存儲方式和讀寫方式，點擊確認，最后點擊完成。

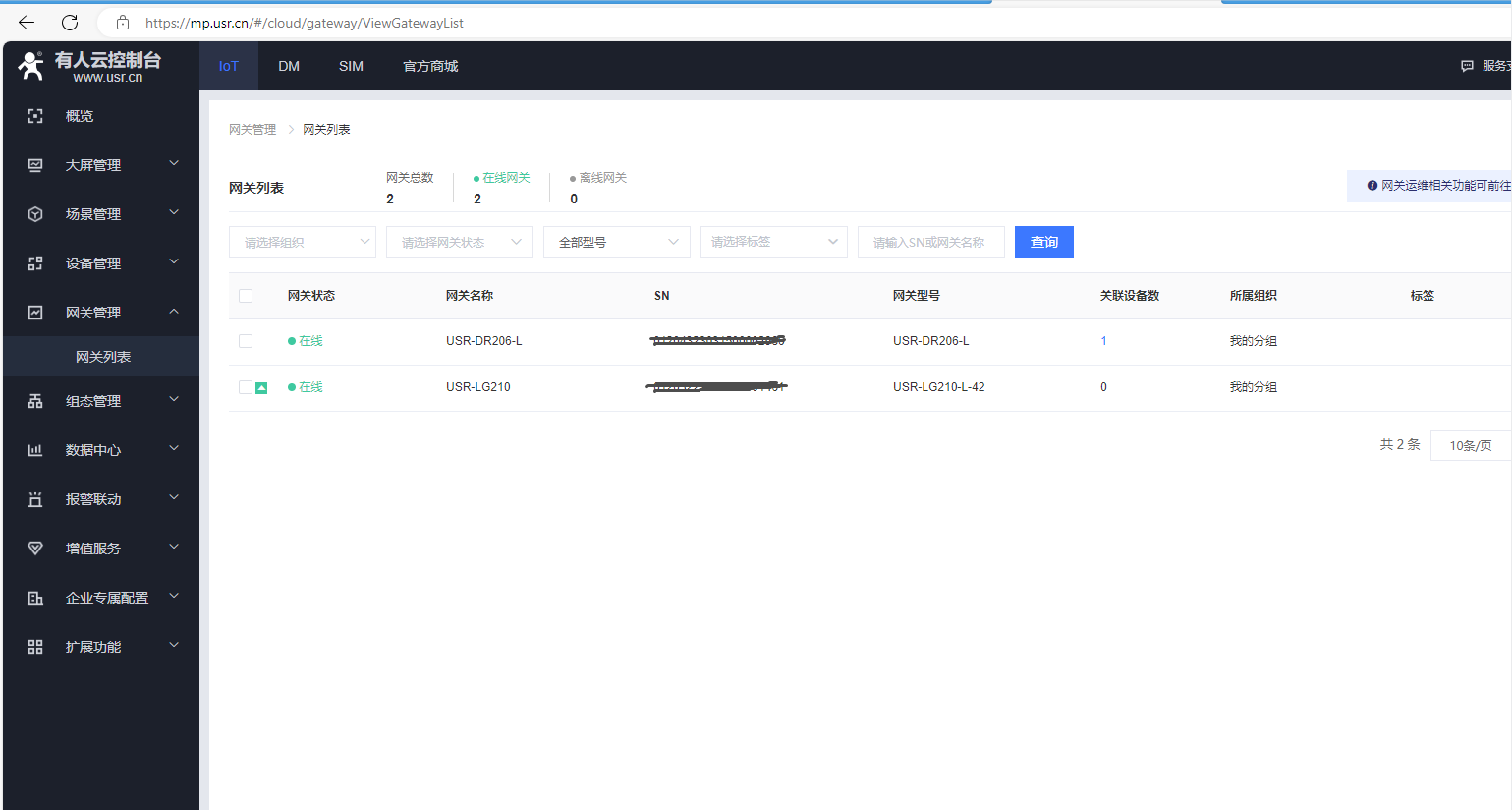

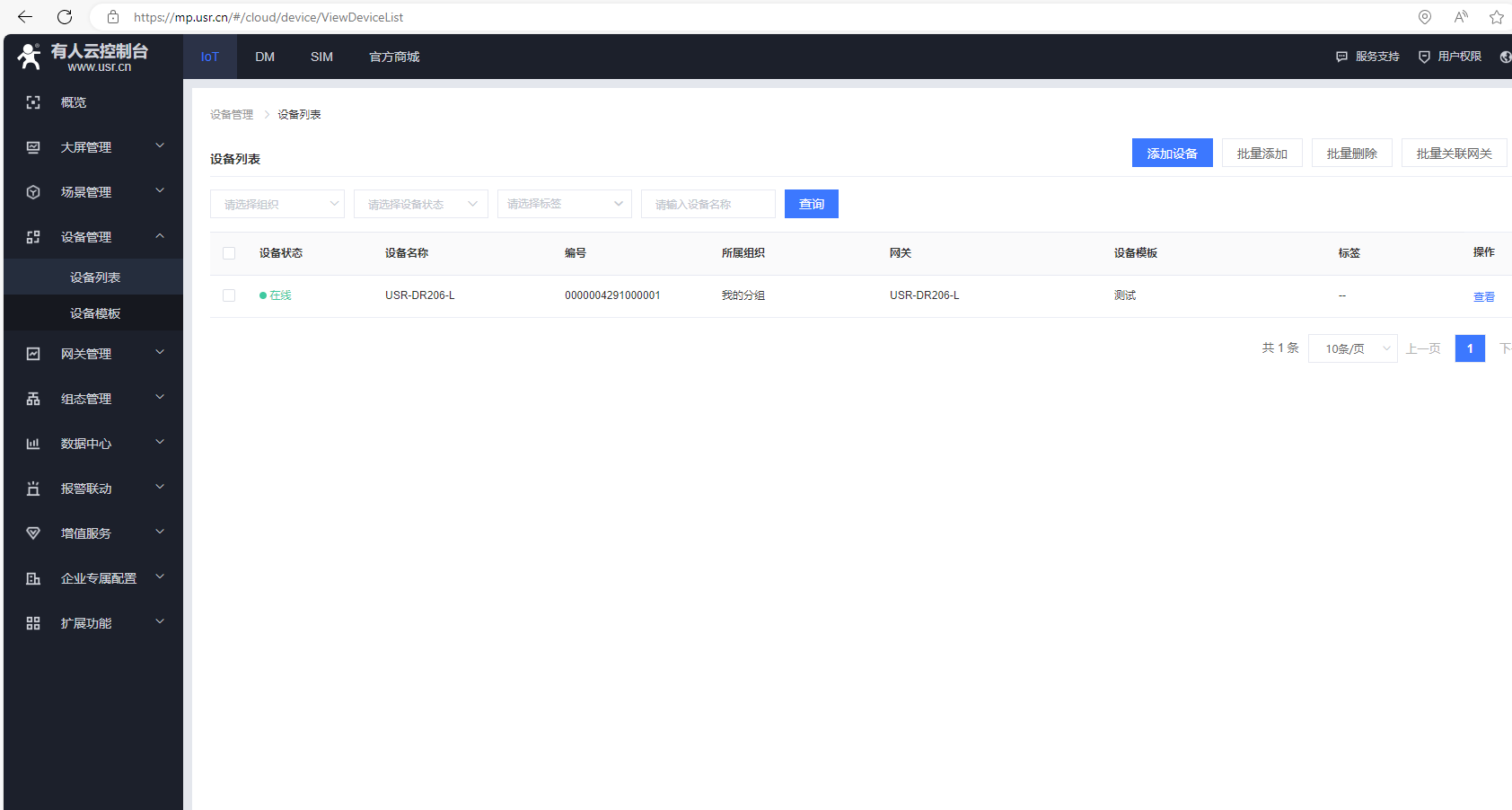

（7）返回網關列表，確認網關狀態都是在線。點擊設備列表，點擊設備名稱USR-DR206-L，可以去查看變量當前值。

七、數據調試：

1、打開串口軟件MODBUS slave軟件模擬485從機設備，配置參數

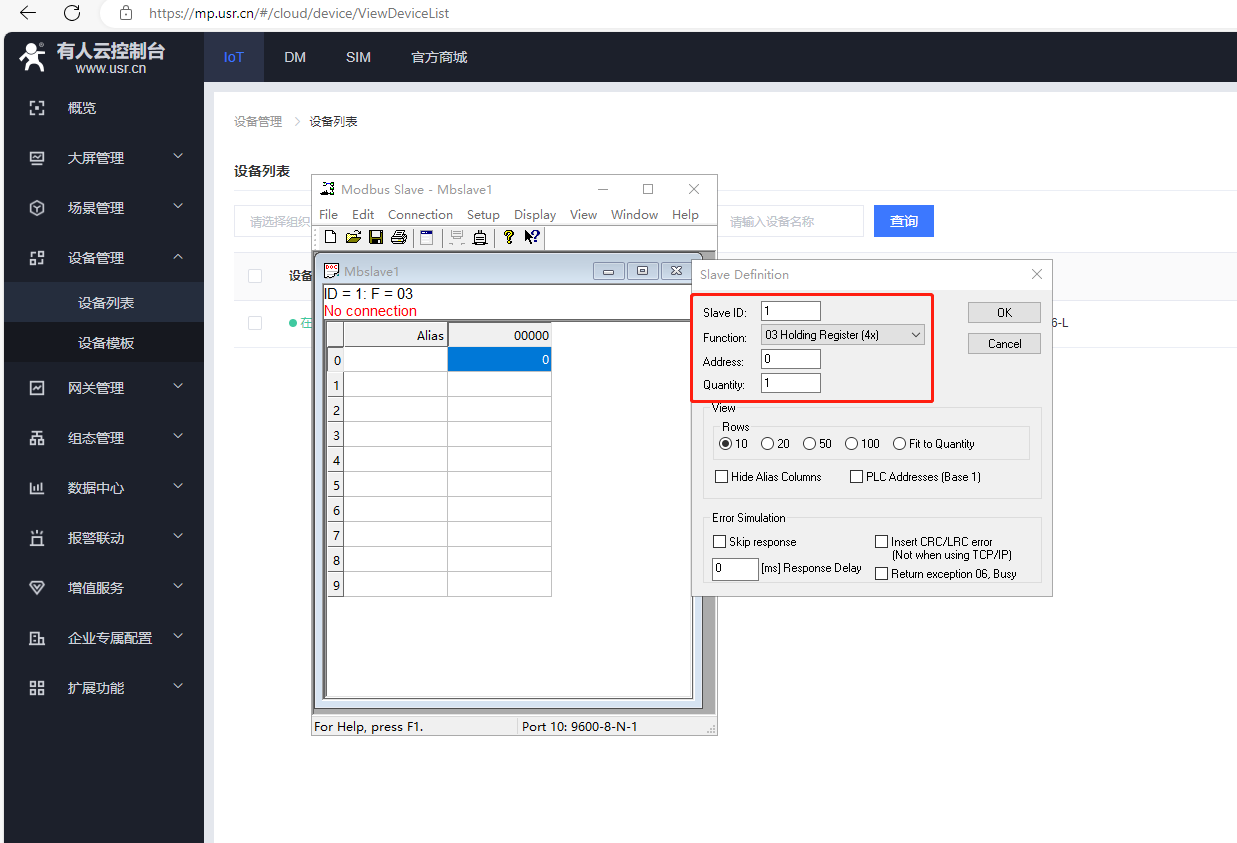

2、點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用1。

就是模擬從機地址1，采集1個寄存器地址0的數據。

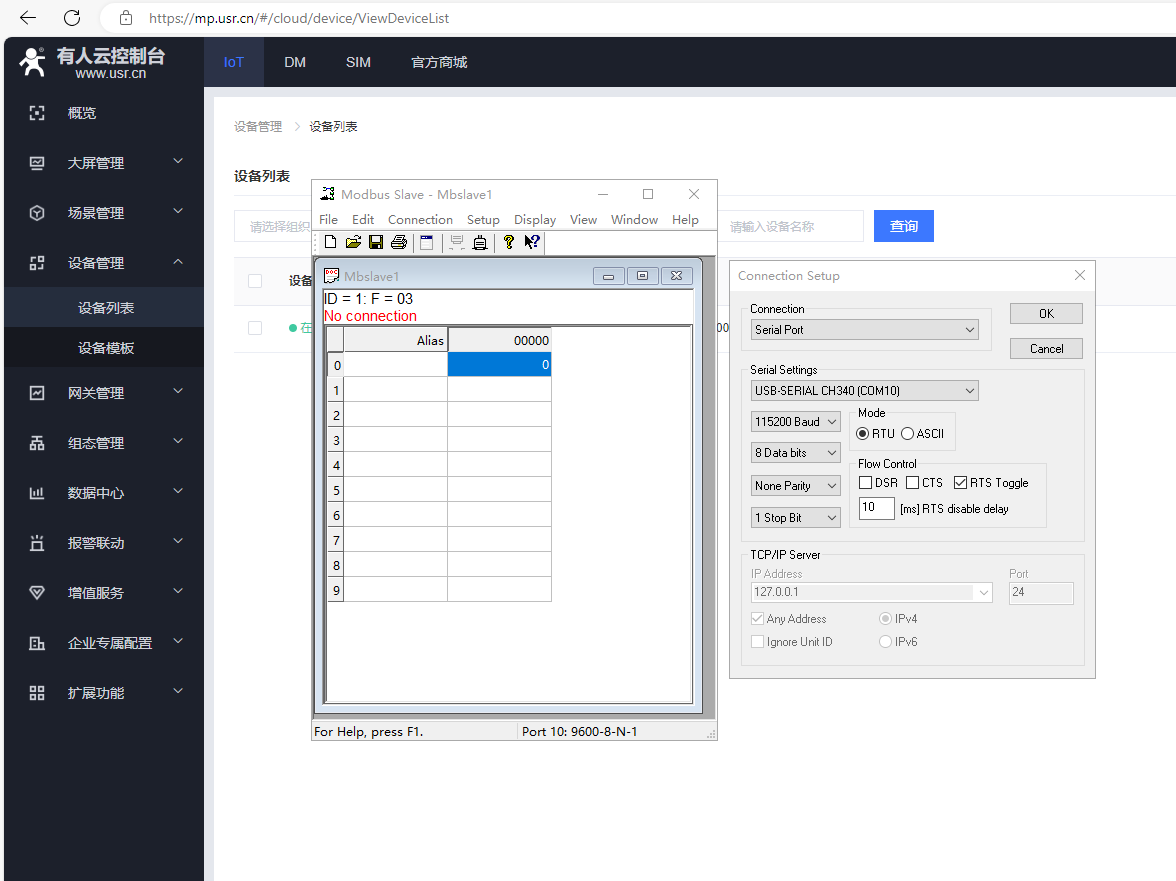

3、點擊Connection,選擇串口，對應USR-DR206-L所接USB-RS485串口線的COM口號，串口參數和USR-DR206-L串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

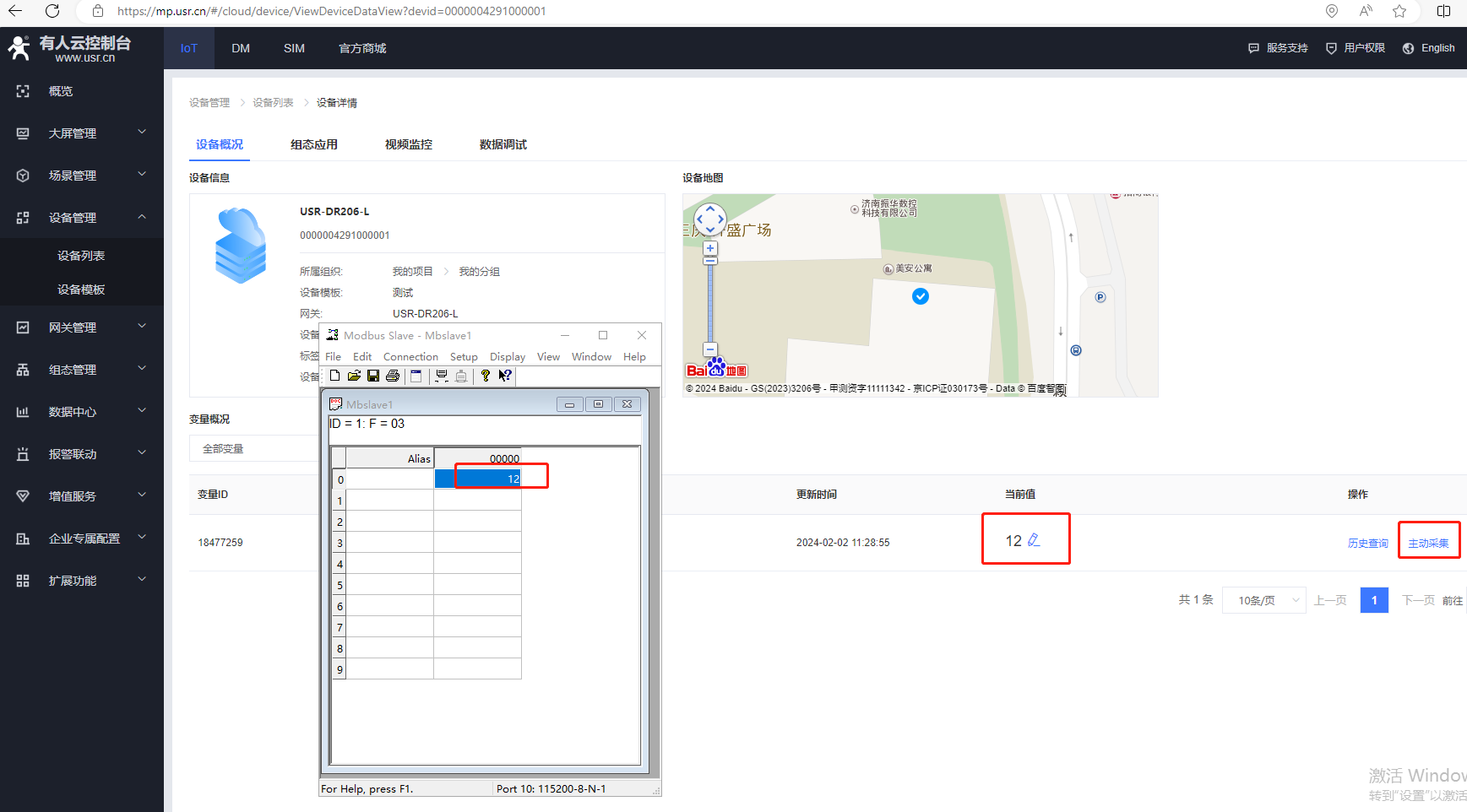

4、MODBUS slave數據設置12，有人云設備列表1分鐘采集，可以看到變量采集的當前值數據12。

5、私有服務器采集數據

電腦打開網絡助手，協議類型TCP server，本地IP地址192.168.18.193，本地端口號1000，點擊開始監聽。發送區勾選按十六進制發送，接收區勾選按十六進制接收。

發送區輸入查詢從機的數據，數據格式是節點ID+MODBUS RTU命令。

00 11 EA 8D 01 03 00 00 00 01 84 0A

00 11 EA 8D是USR-DR206-L節點ID。

01 03 00 00 00 01 84 0A是查詢從機1寄存器地址0的MODBUS RTU 命令，01是從機號，03是寄存器功能碼，00 00是寄存器起始地址0，00 01是寄存器數量，84 0A是MODBUS RTU命令的校驗位。

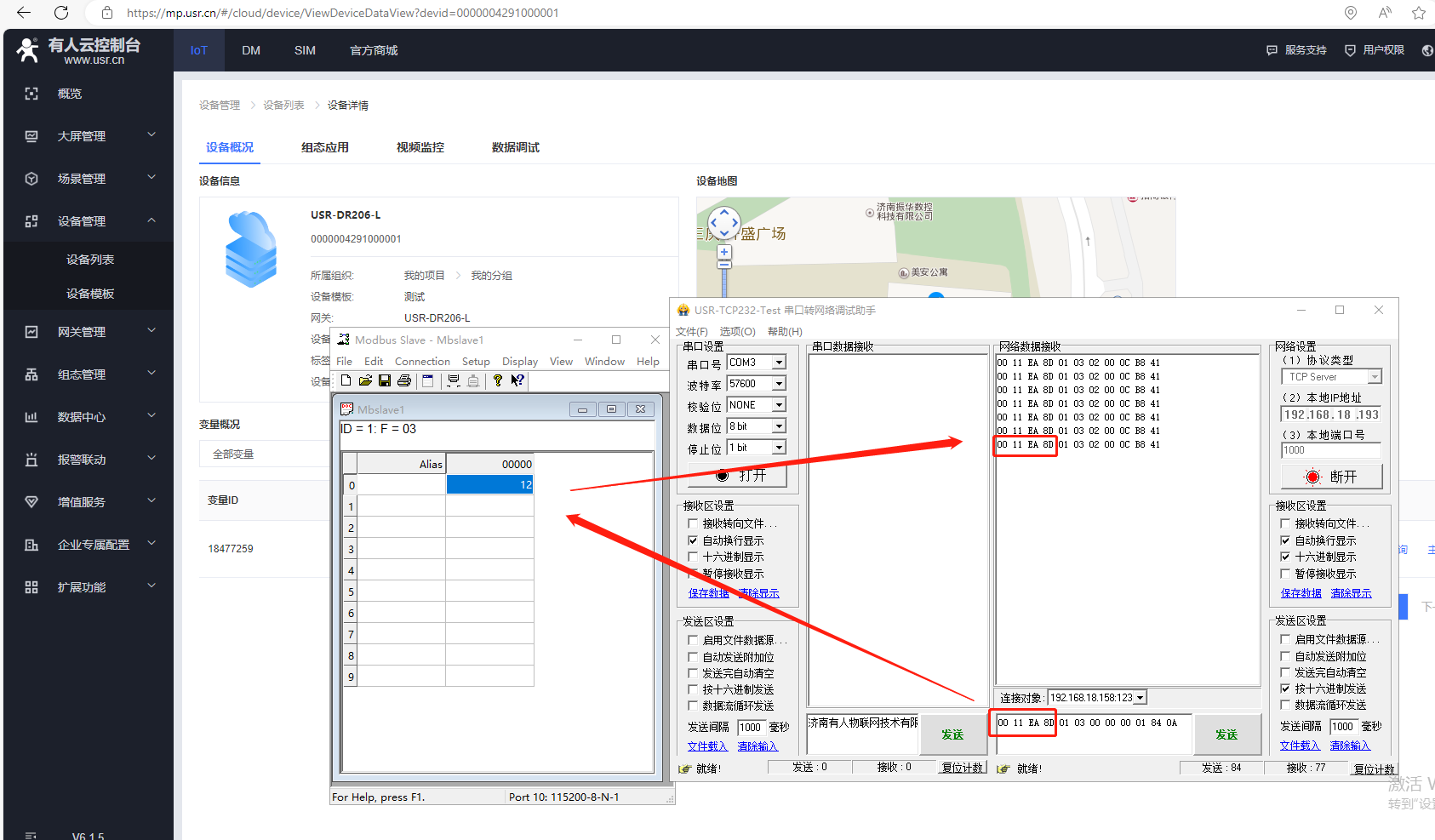

如圖，私有服務器發送命令，可以查詢到數據返回，接收區十六進制接收，接收數據格式：節點ID+MODBUS RTU命令。

編寫人：金志方 編寫日期：2024-02-2

審核人：金志方 審核日期：2024-02-2

訂正版本：V1.0 訂正內容：初稿
