WH-LTE-7S1串口AT指令使用示例

備注：WH-LTE-7S1-CT-N40支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

WH-LTE-7S1&WH-LTE-7S1-GN 說明書：http://imbacareer.com.cn/Download/1104.html

WH-LTE-7S1-GN規格書：http://imbacareer.com.cn/Download/1106.html

USR-Cat-1系列 AT指令集：http://imbacareer.com.cn/Download/1002.html

Cat-1系列 設置軟件：http://imbacareer.com.cn/Download/939.html

WH-LTE-7S1硬件設計手冊：http://imbacareer.com.cn/Download/978.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

WH-LTE-7S1測試底板：USR-GPRS232-7X-EVK http://imbacareer.com.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1 模塊 1個

USR-GPRS232-7X-EVK 測試底板1個

4G天線轉接線1個

12V端子電源

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

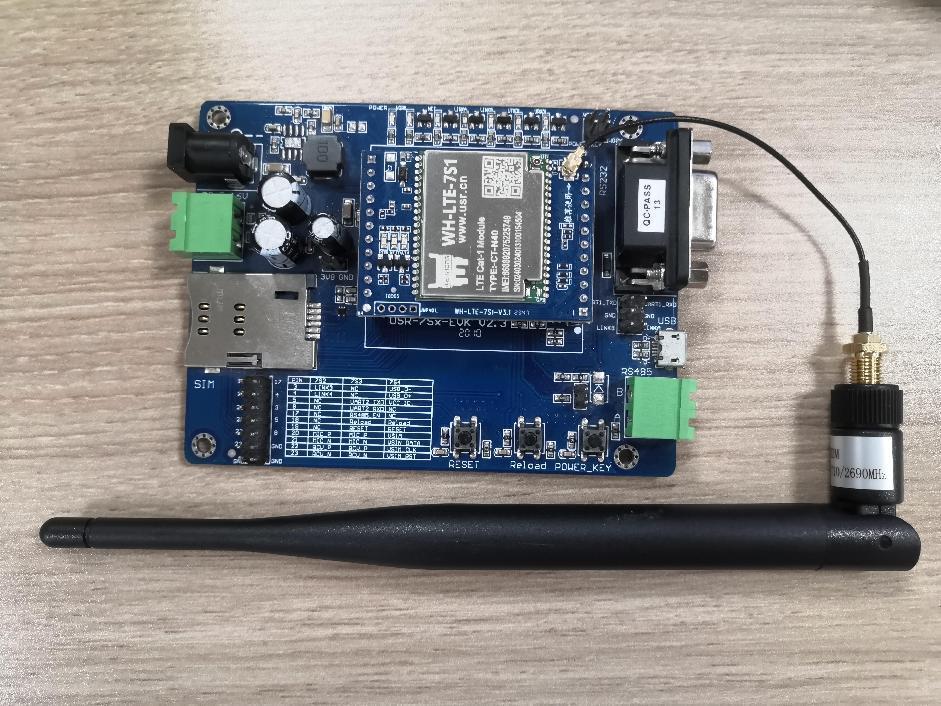

WH-LTE-7S1模塊插在測試底板上，模塊IPEX天線座，接4G天線轉接線，接4G棒狀天線（或者4G吸盤天線）

USB-RS232串口線USB口接電腦USB口，用于模擬232串口設備，測試WH-LTE-7S1的串口。

3、查看端口號

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1的USB-RS232串口線COM口號，COM4。

三、WH-LTE-7S1串口配置

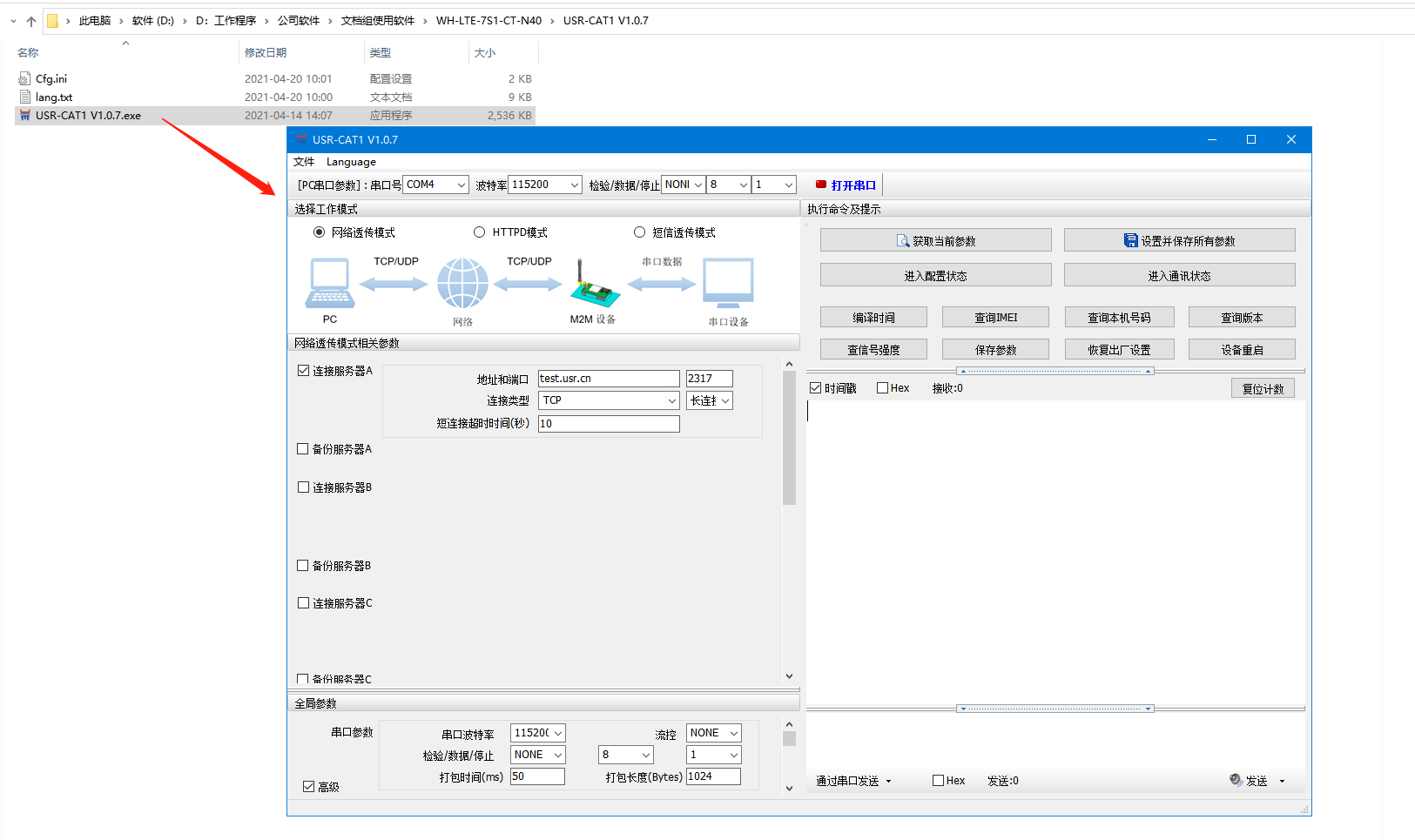

1、打開WH-LTE-7S1設置軟件

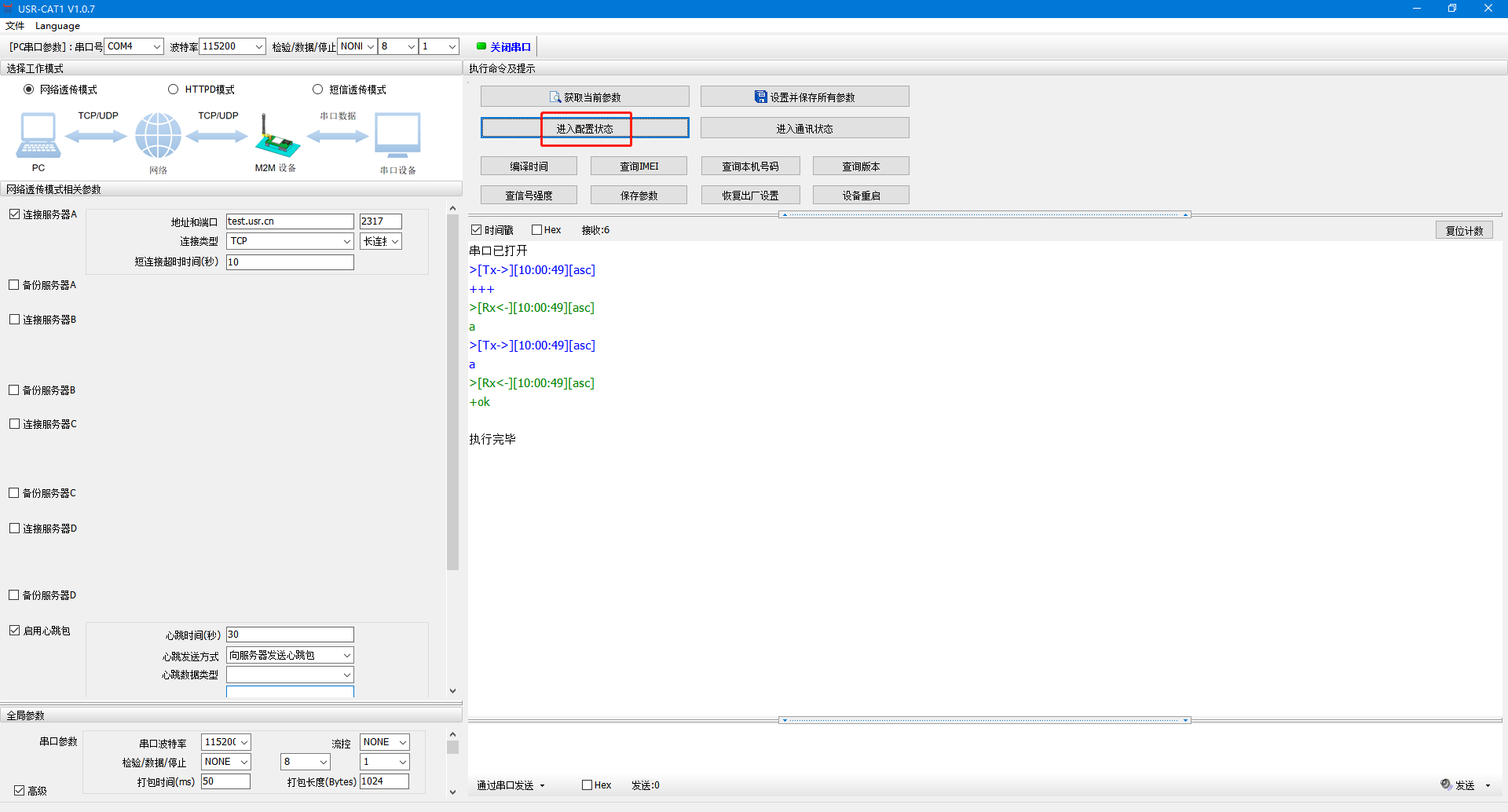

2、打開USB-RS232串口線COM口，設置軟件波特率和WH-LTE-7S1波特率一致，點擊進入配置狀態。

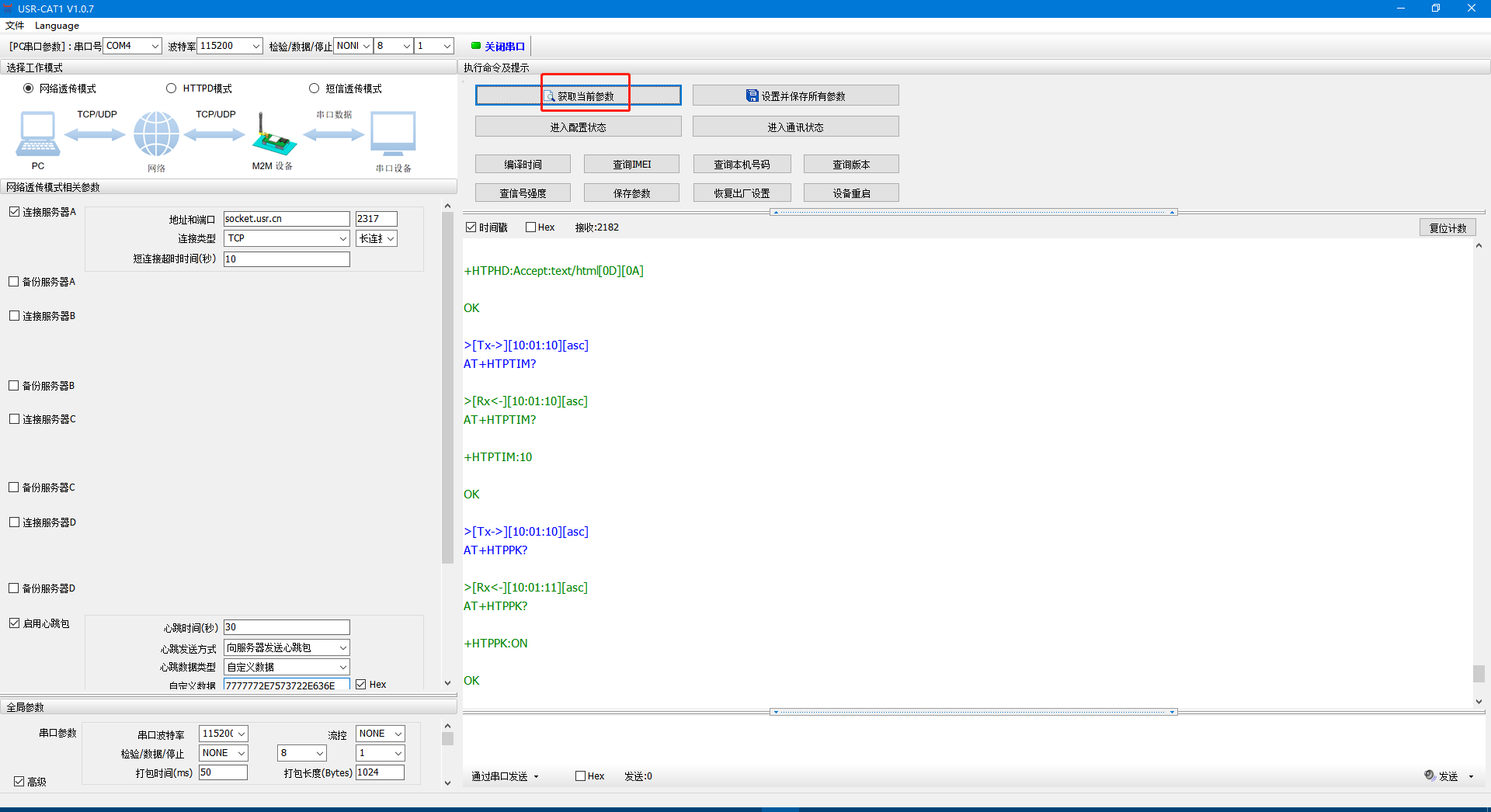

3、點擊獲取當前參數

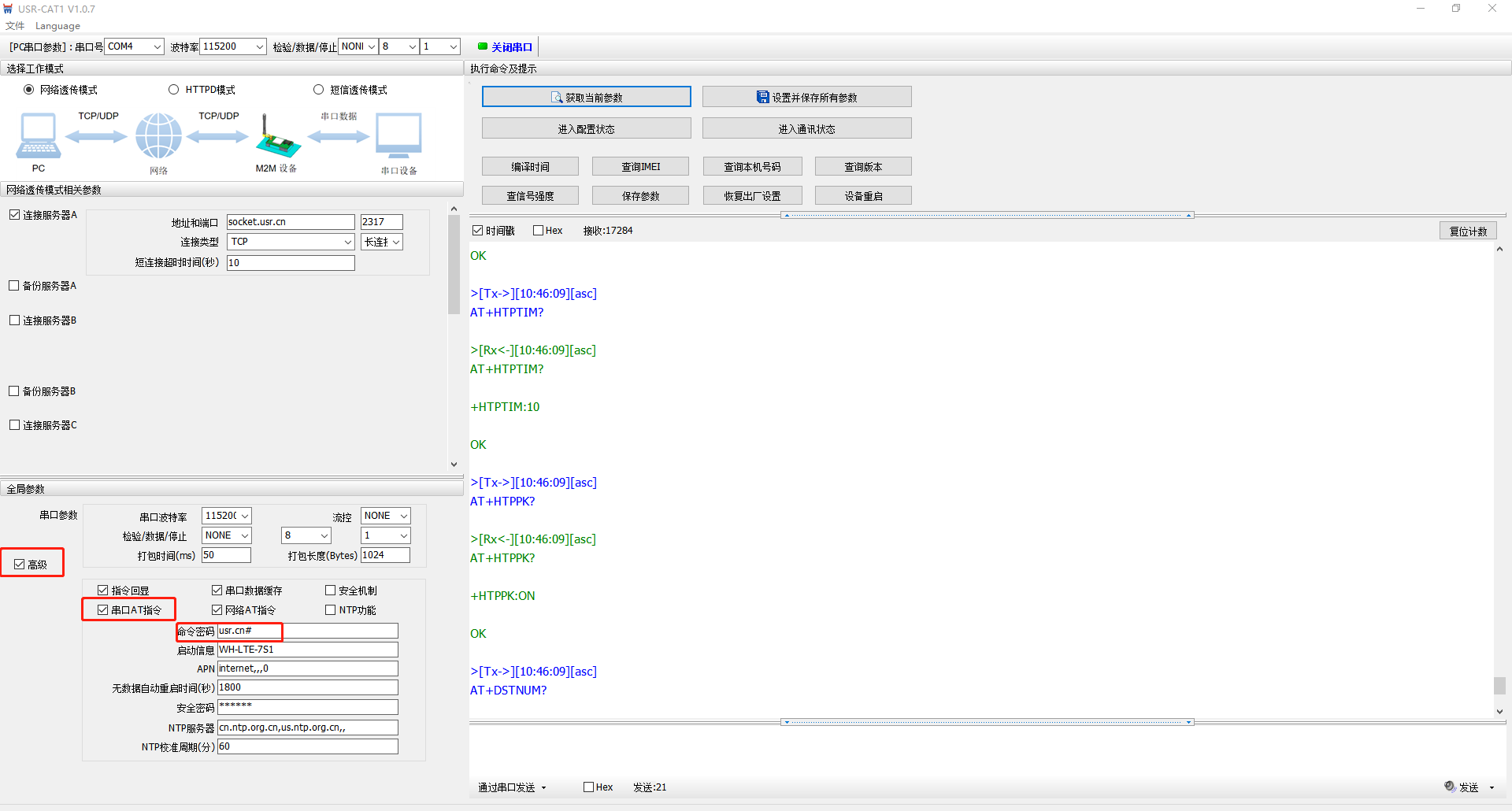

4、勾選高級，查看串口AT指令是否開啟。

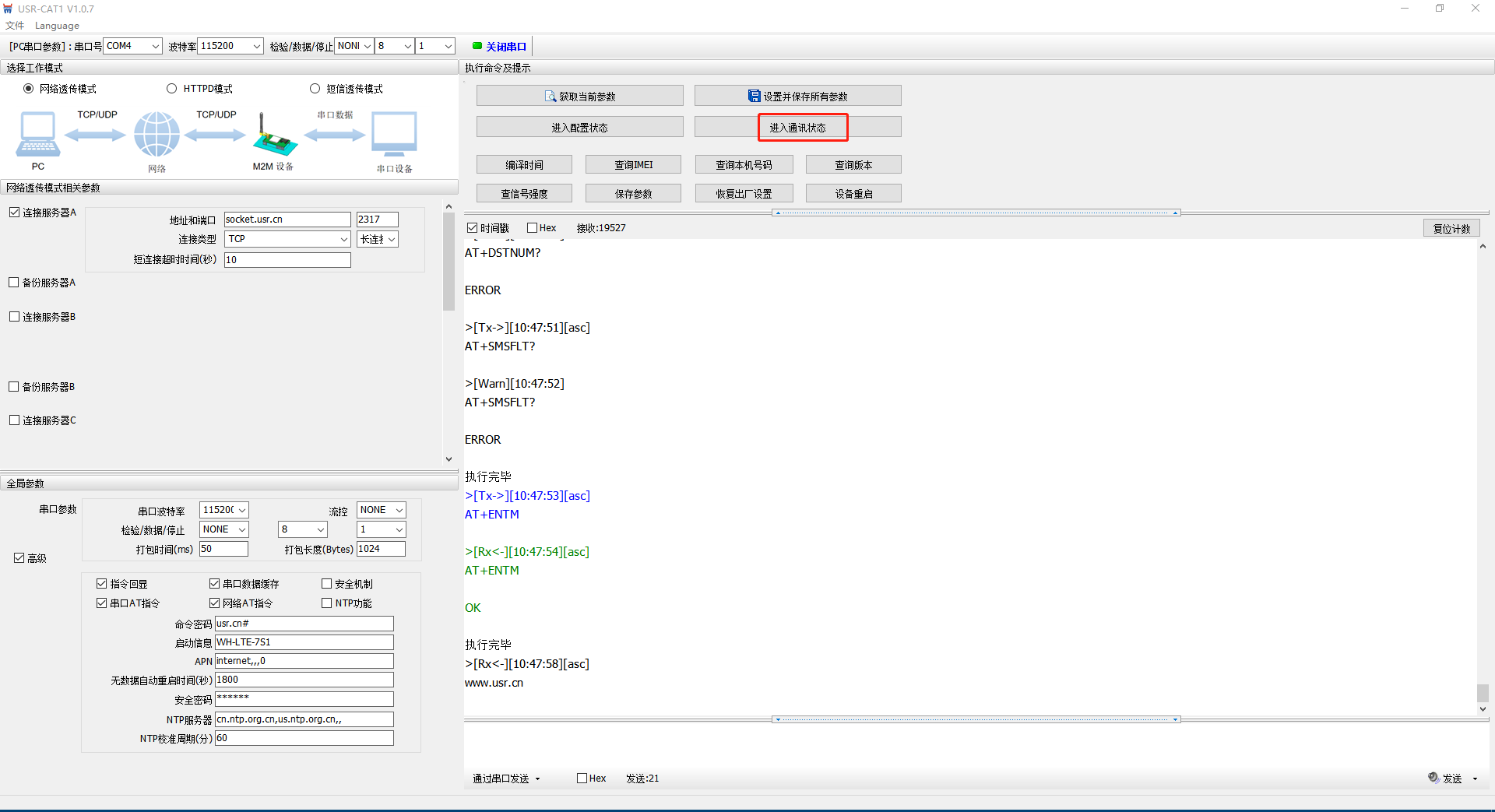

5、默認串口AT指令功能是開啟，不需要設置參數，點擊進入通訊狀態就可以。如果需要修改參數，最后才點擊設置保存所有參數。

四、功能調試

WH-LTE-7S1的232串口接USB-RS232串口線模擬232串口設備。

1、串口AT指令功能介紹

串口 AT 指令是指工作在透傳模式下，我們不需要切換到指令模式，可以使用密碼加 AT 指令方法去查詢 和設置參數的方法。一般應用在客戶設備需要在模塊運行時查詢或者修改參數使用，可以不需要復雜的+++時序 進入指令模塊，從而快速的查詢或者設置參數。 以查詢固件版本號為例，發送 AT 指令。注：此處 AT 指令中的回車符用[0D]表示，實際使用中請輸入正 確的字符。一下為操作步驟示例。 使用串口 AT 指令首先需要開啟此功能，

操作流程如下：

（1）設置工作模式為“網絡透傳”。

（2）使能串口 AT 指令功能（點擊高級可以看到設置選項，如果沒有勾選則進行勾選），確認當前的密碼字， 通過軟件可以看到當前的命令密碼是：usr.cn#。

（3）完成設置后，點擊設置并保存所有參數按鈕，完成參數設置。

（4）模塊重啟后，從串口向模塊發送“usr.cn#AT+SOCKA[0D]”，模塊接收后，會返回相應的查詢信息。

2、串口助手發送數據測試

以AT指令AT+WKMOD查詢工作模式為例：

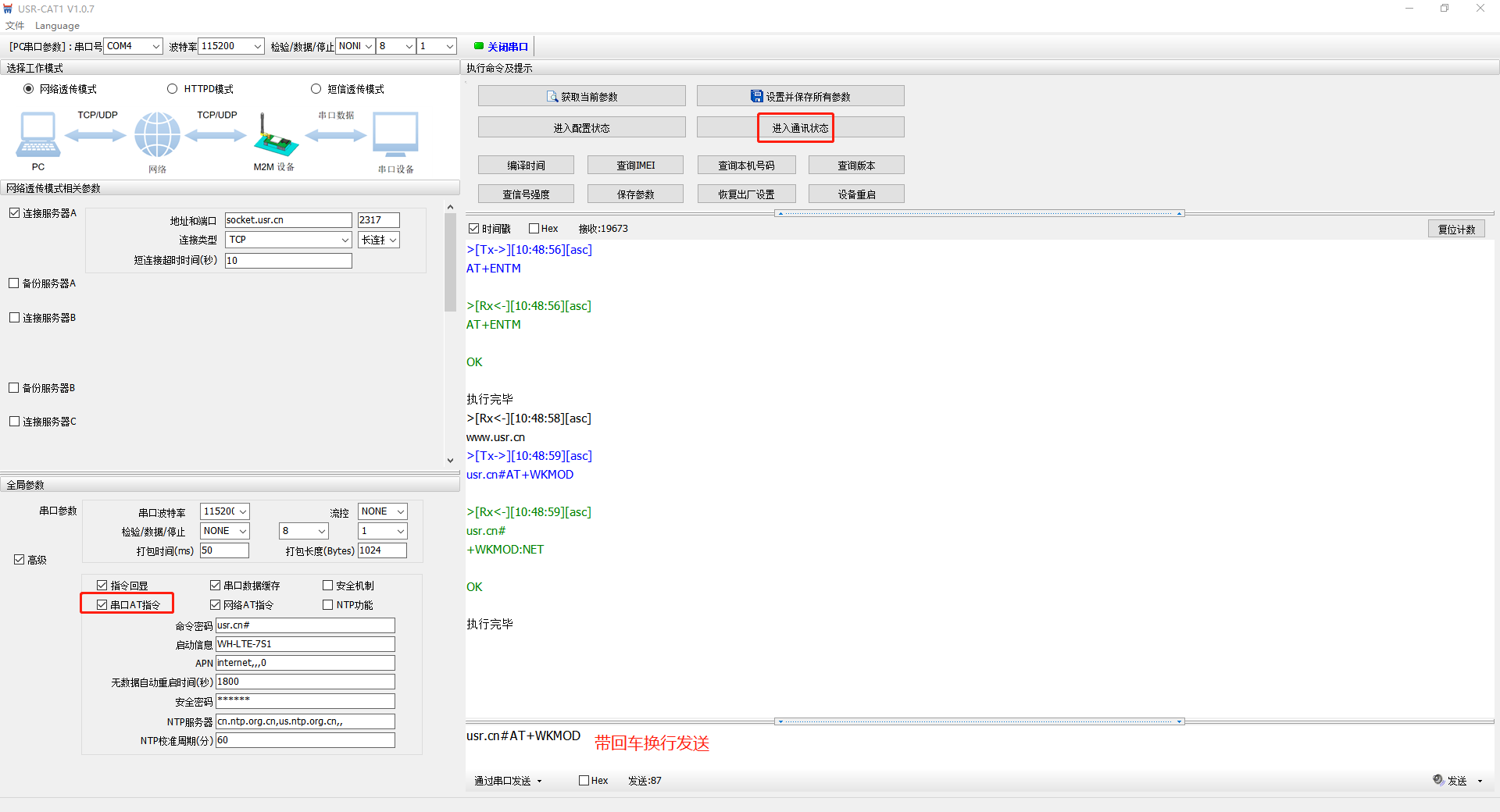

在進入通訊狀態時，打開串口助手COM4，串口參數和WH-LTE-7S1串口參數設置一致，發送usr.cn#AT+WKMOD后面帶回車換行發送，串口可以查詢到工作模式。

>[Tx->][10:48:59][asc]

usr.cn#AT+WKMOD

>[Rx<-][10:48:59][asc]

usr.cn#

+WKMOD:NET

OK

執行完畢

編寫人：金志方 編寫日期：2024-04-09

審核人：金志方 審核日期：2024-04-09

訂正版本：V1.0 訂正內容：初稿
