WH-LTE-7S1短信AT指令使用示例

備注：WH-LTE-7S1-CT-N40支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。測試短信透?jìng)髂Ｊ?，需要插入可以正常發短信的手機卡。

一、資料下載

WH-LTE-7S1&WH-LTE-7S1-GN 說明書：http://imbacareer.com.cn/Download/1104.html

WH-LTE-7S1-GN規格書：http://imbacareer.com.cn/Download/1106.html

USR-Cat-1系列 AT指令集：http://imbacareer.com.cn/Download/1002.html

Cat-1系列 設置軟件：http://imbacareer.com.cn/Download/939.html

WH-LTE-7S1硬件設計手冊：http://imbacareer.com.cn/Download/978.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

WH-LTE-7S1測試底板：USR-GPRS232-7X-EVK http://imbacareer.com.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1 模塊 1個

USR-GPRS232-7X-EVK 測試底板1個

4G天線轉接線1個

12V端子電源

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

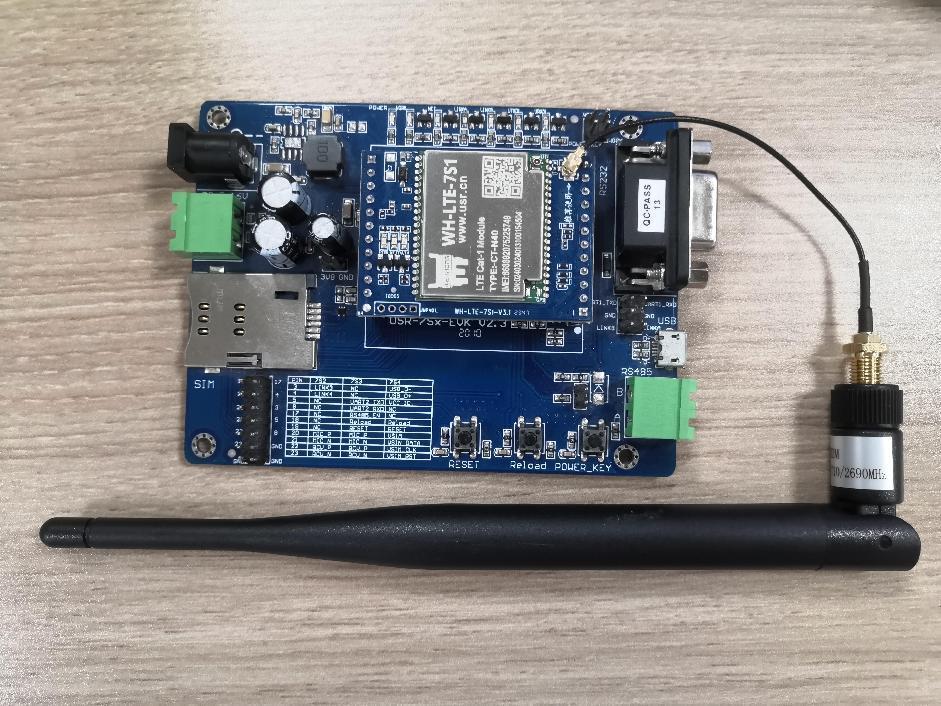

WH-LTE-7S1模塊插在測試底板上，模塊IPEX天線座，接4G天線轉接線，接4G棒狀天線（或者4G吸盤天線）

USB-RS232串口線USB口接電腦USB口，用于模擬232串口設備，測試WH-LTE-7S1的串口。

3、查看端口號

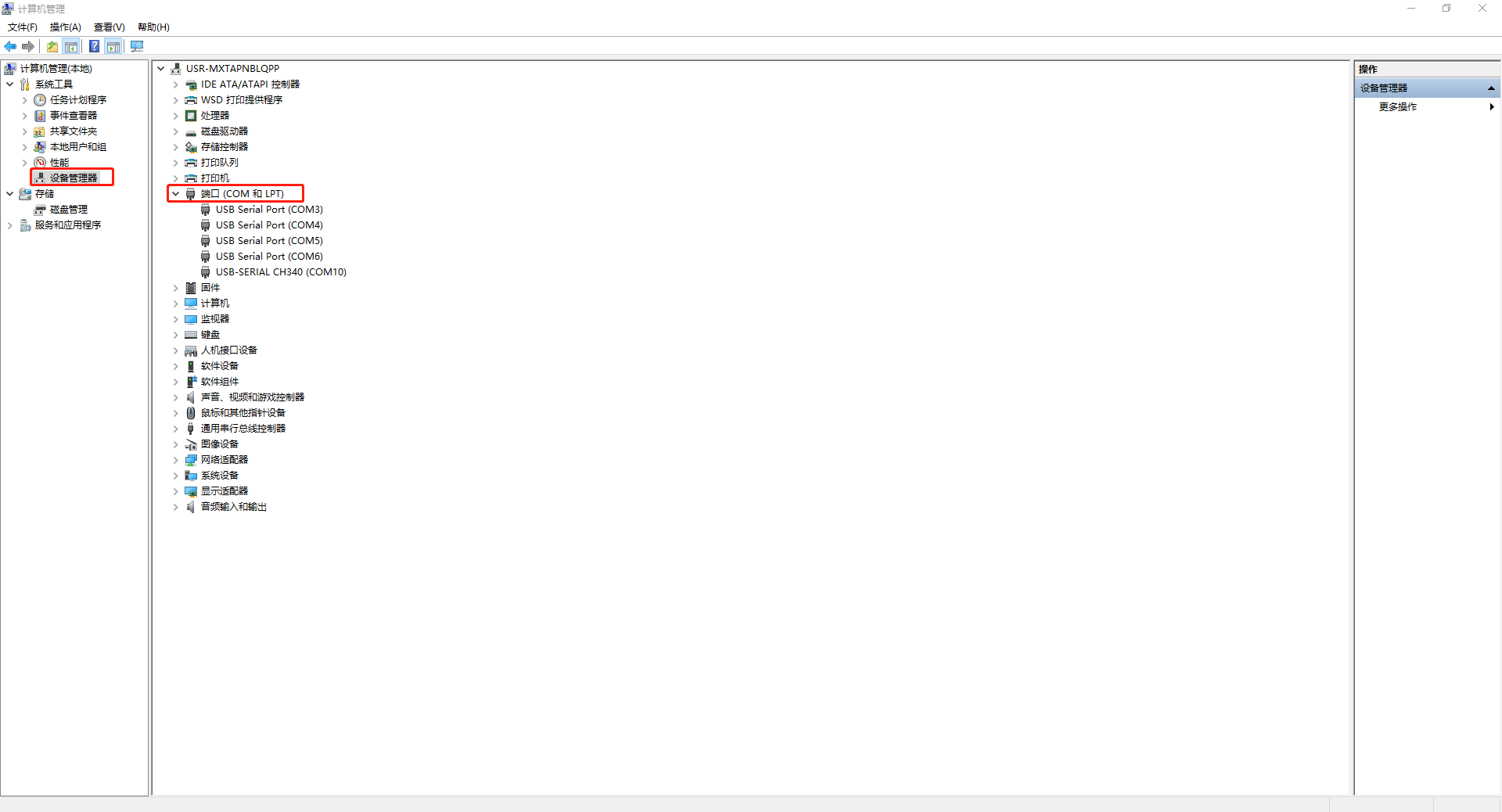

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1的USB-RS232串口線COM口號，COM4。

三、WH-LTE-7S1參數設置

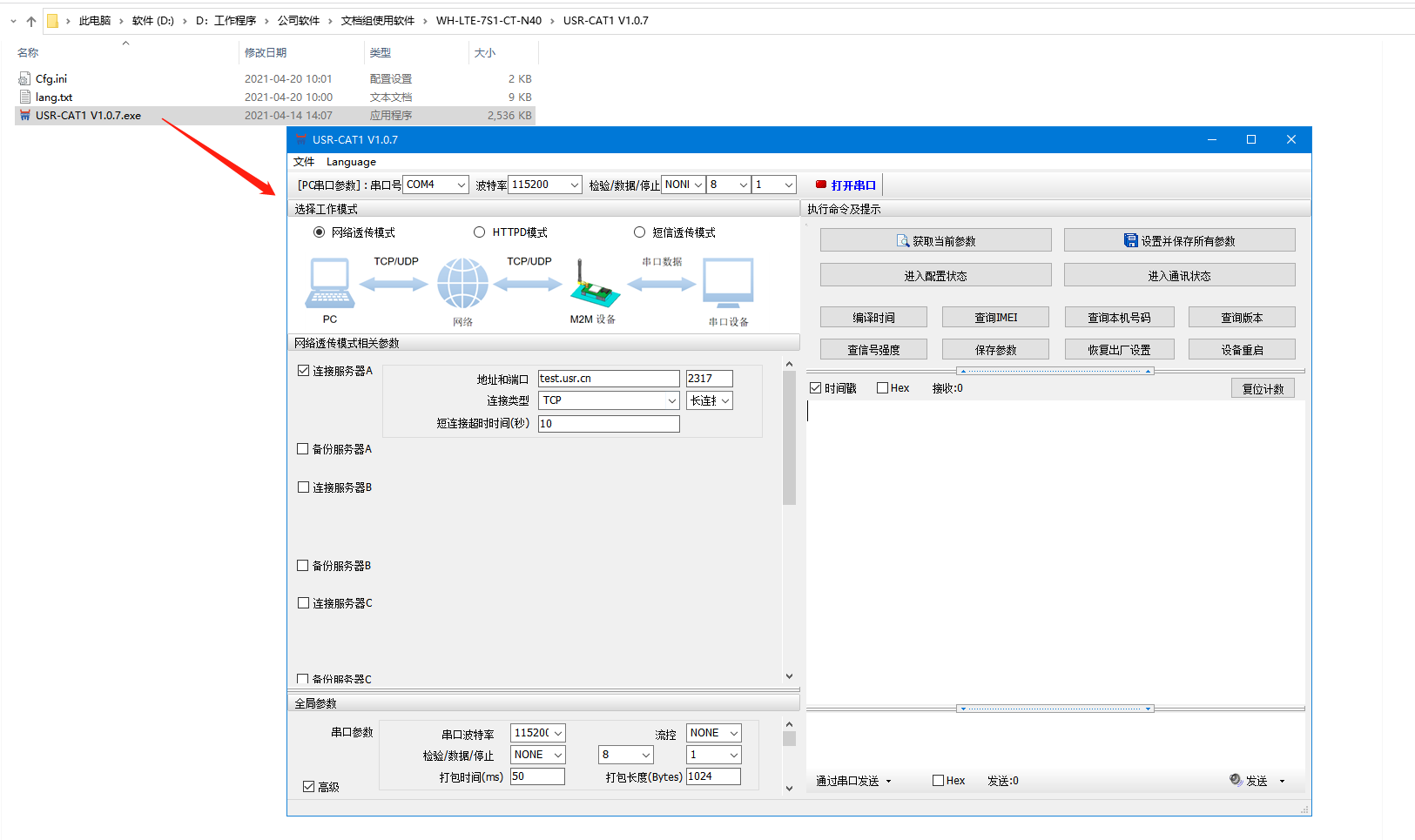

1、打開WH-LTE-7S1設置軟件

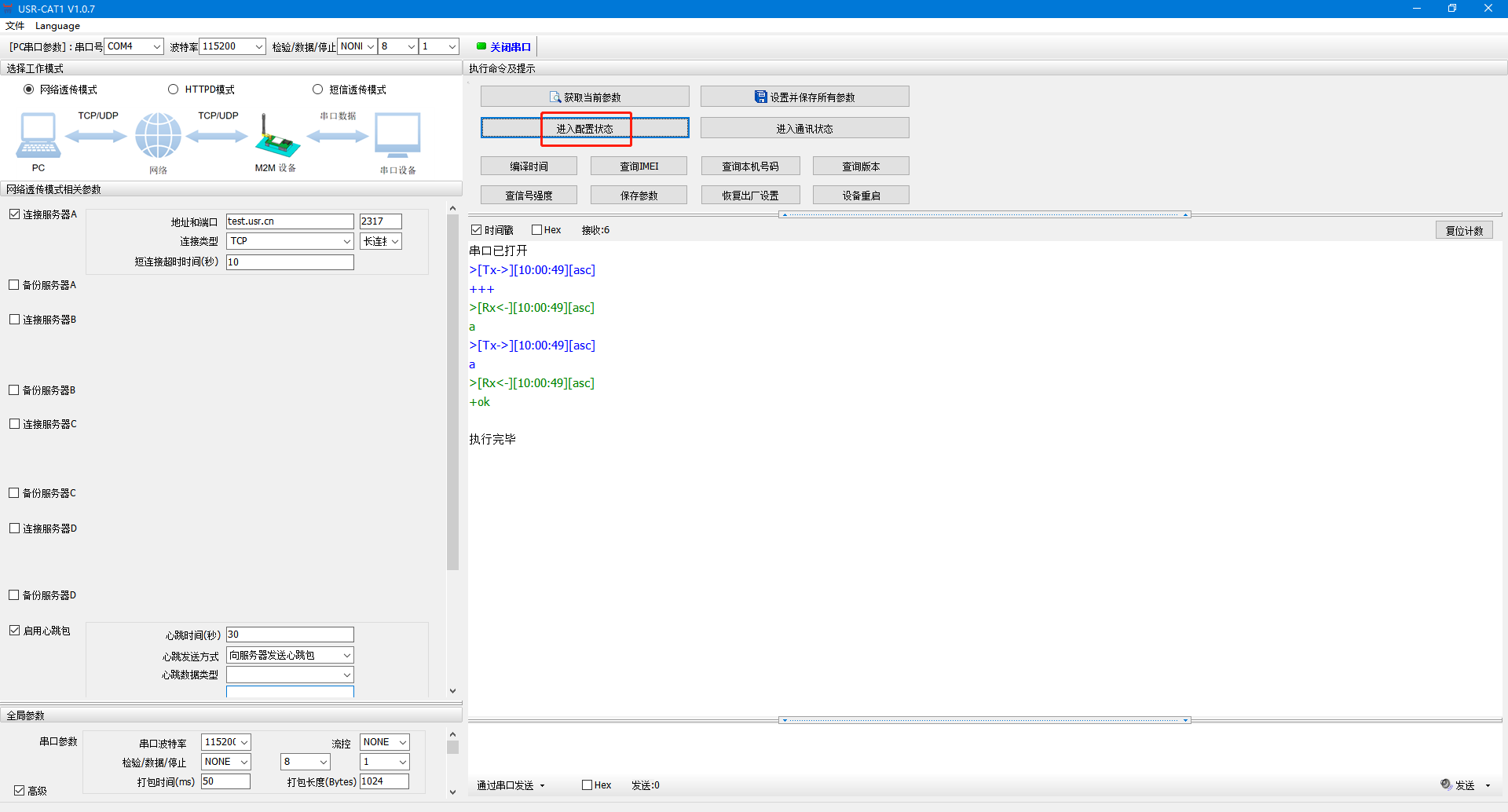

2、打開串口，點擊進入配置狀態

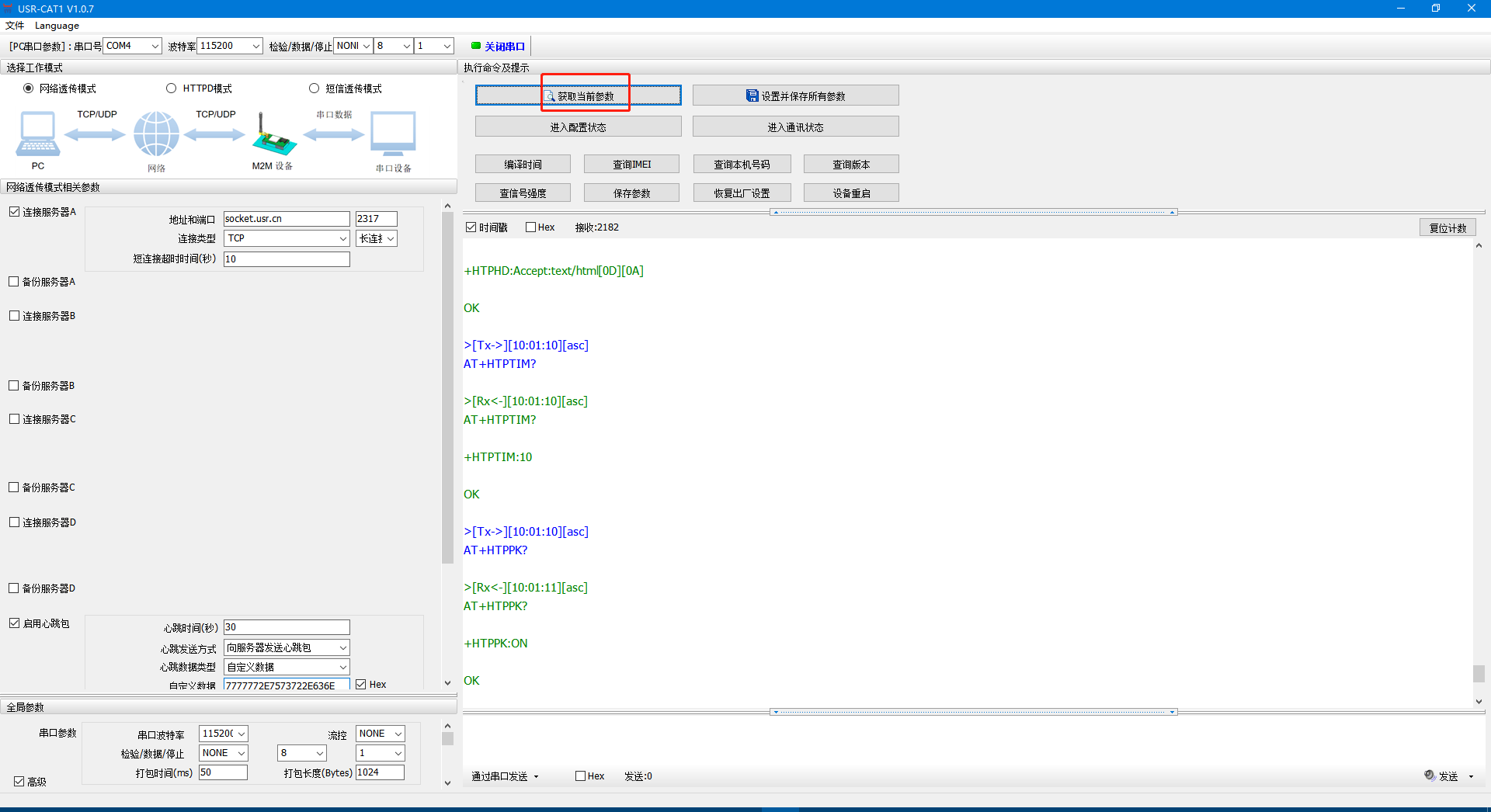

3、點擊獲取當前參數

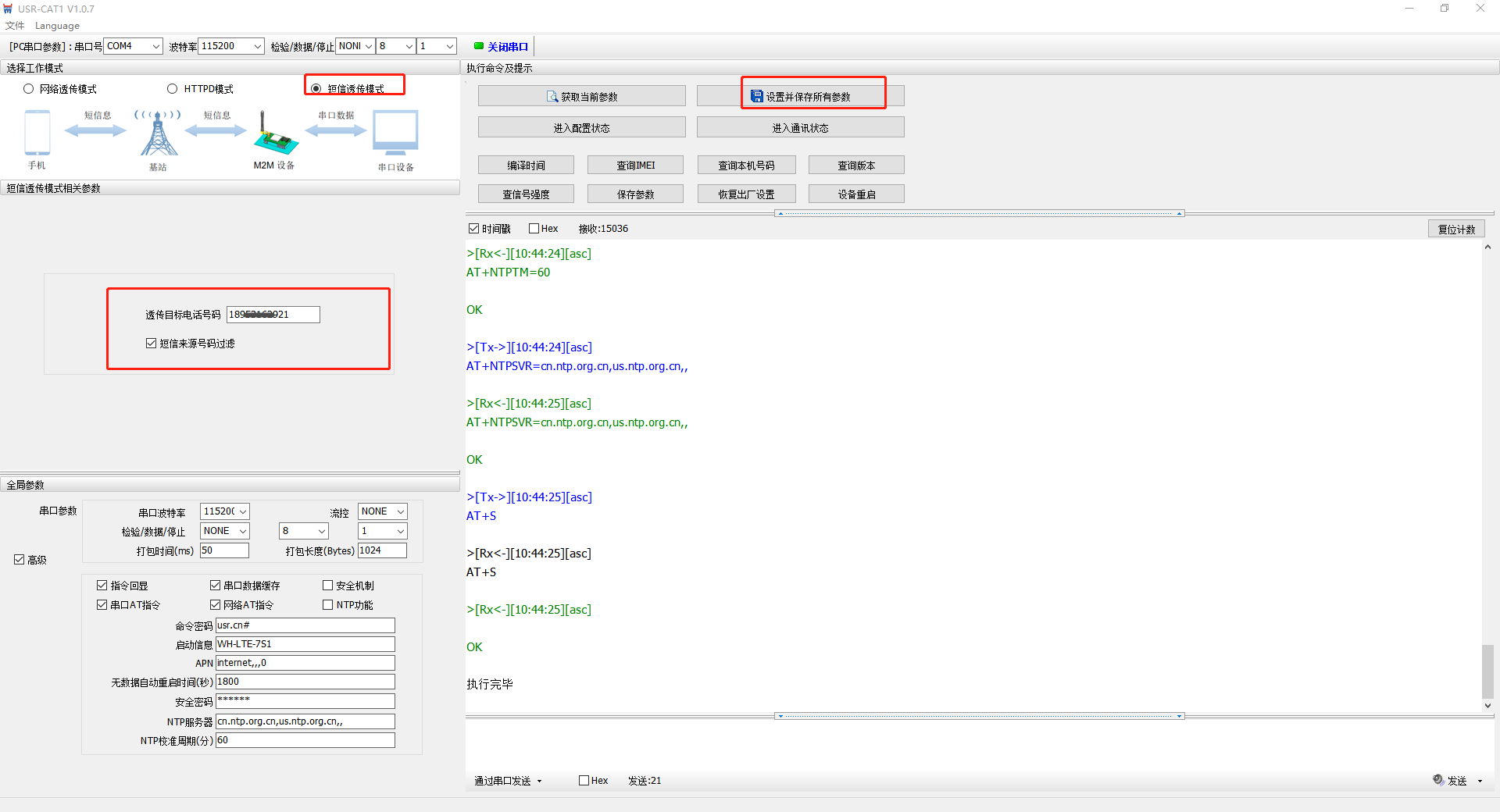

4、選擇短信透?jìng)髂Ｊ?，透?jìng)髂繕?biāo)電話號碼輸入另一個可以正常接收短信的手機號碼，點擊設置并保存所有參數，然后再關閉串口。

四、功能調試

1、功能介紹

短信 AT 指令是指，我們可以使用短信的方式去查詢和配置模塊的參數，短信 AT 指令一般是客戶臨時需要 查詢或者修改參數的情況下使用，只要知道設備的手機號，就可以查詢和修改參數，對于偏遠地區的設備管理 十分方便。

2、功能調試

以查詢 SocketA 參數為例，發送 AT 指令。注：此處 AT 指令中的回車符和換行符分別用[0D]和[0A]表示，實際使用中請輸入正確的字符。

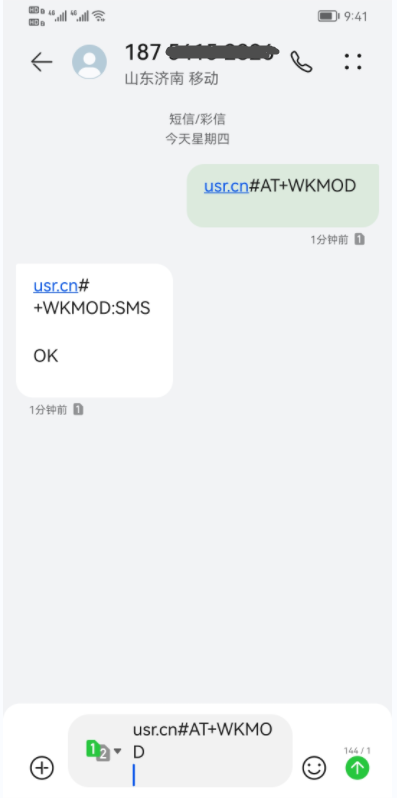

以查工作模式為例，發送 AT 指令，從手機端向模塊發送usr.cn#AT+WKMOD（注意該字符串最后有一個回車符），模塊接收后， 會返回響應信息如下圖：

編寫人：金志方 編寫日期：2024-04-09

審核人：金志方 審核日期：2024-04-09

訂正版本：V1.0 訂正內容：初稿
