一、 資料下載：

1、WH-L101-L對LG210網關協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/1247.html

2、WH-L101-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1296.html

3、WH-L101-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

5、USR-LG210-L（二期）使用說明書：http://imbacareer.com.cn/Download/1173.html

6、USR-LG210-L （二期）網關AT指令集：http://imbacareer.com.cn/Download/1174.html

7、USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

8、USR-LG210-L（二期）網關對接平臺使用說明書http://imbacareer.com.cn/Download/1175.html

9、USR-LG210-L網關技術規范書（二期）http://imbacareer.com.cn/Download/1176.html

二、硬件連接：

1、 所需物品：

WH-L101-L 模塊 1個（已焊接到測試底板）

USR-LG210-L產品 1臺

12V端子供電的電源適配器1個，給WH-L101-L供電

12V電源適配器1個 給USR-LG210-L供電

USB-RS232串口線2條

筆記本電腦 1臺

2、 硬件連接：

USR-LG210-L的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-LG210-L設置軟件。

WH-L101-L 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開WH-L101-L設置軟件。

三、產品參數設置：

1、USR-LG210-L參數設置

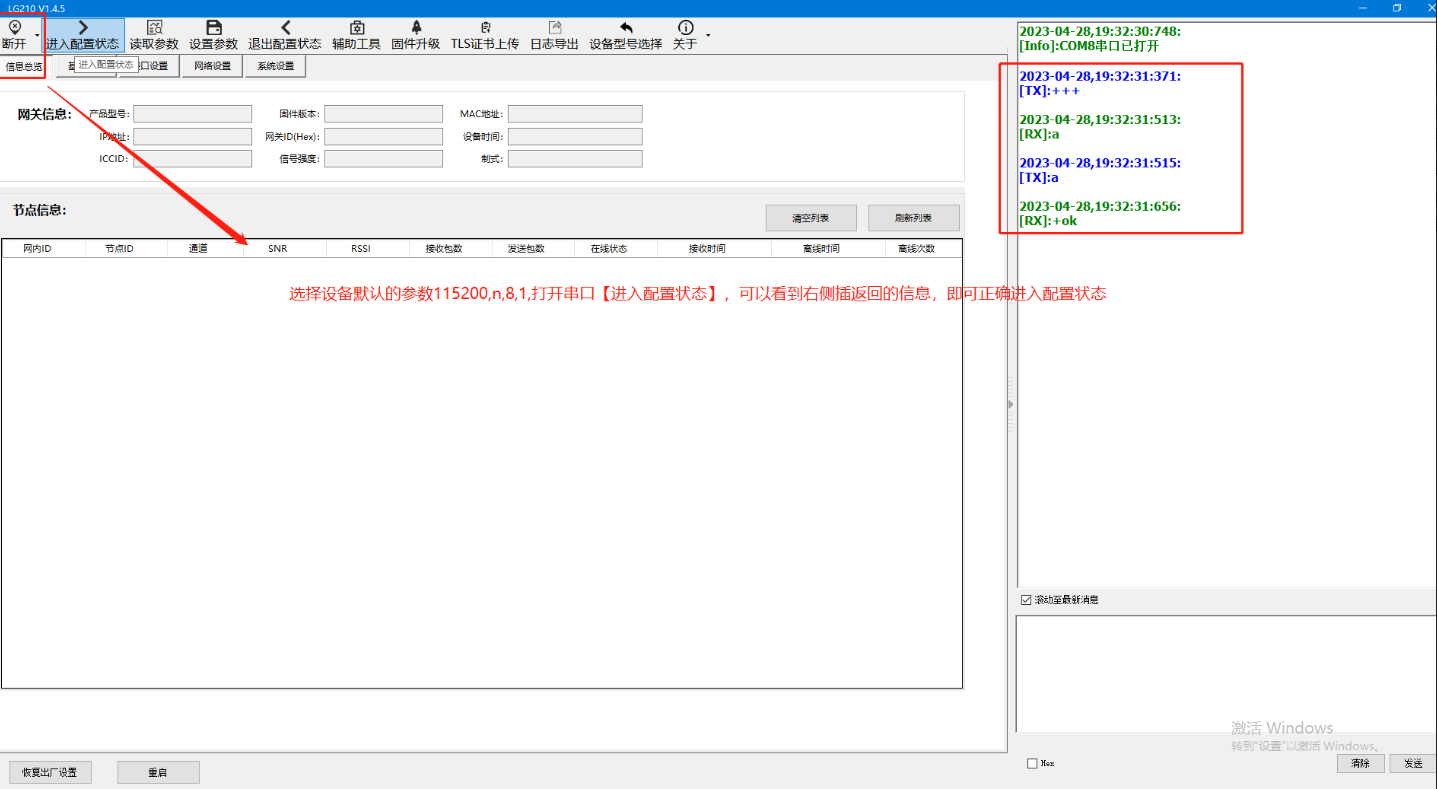

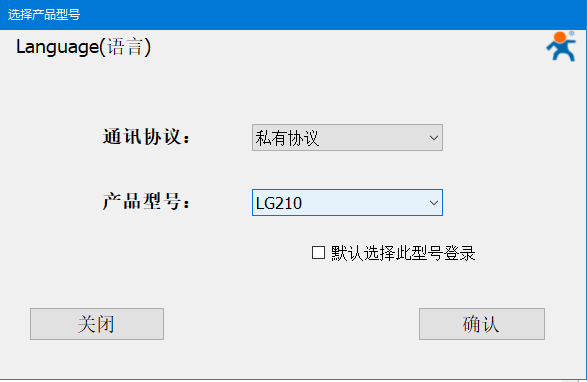

電腦打開USR-LG210-L的設置軟件,型號選擇LG210,點擊連接設備，選擇串口配置， 選擇對應的串口線COM口號。

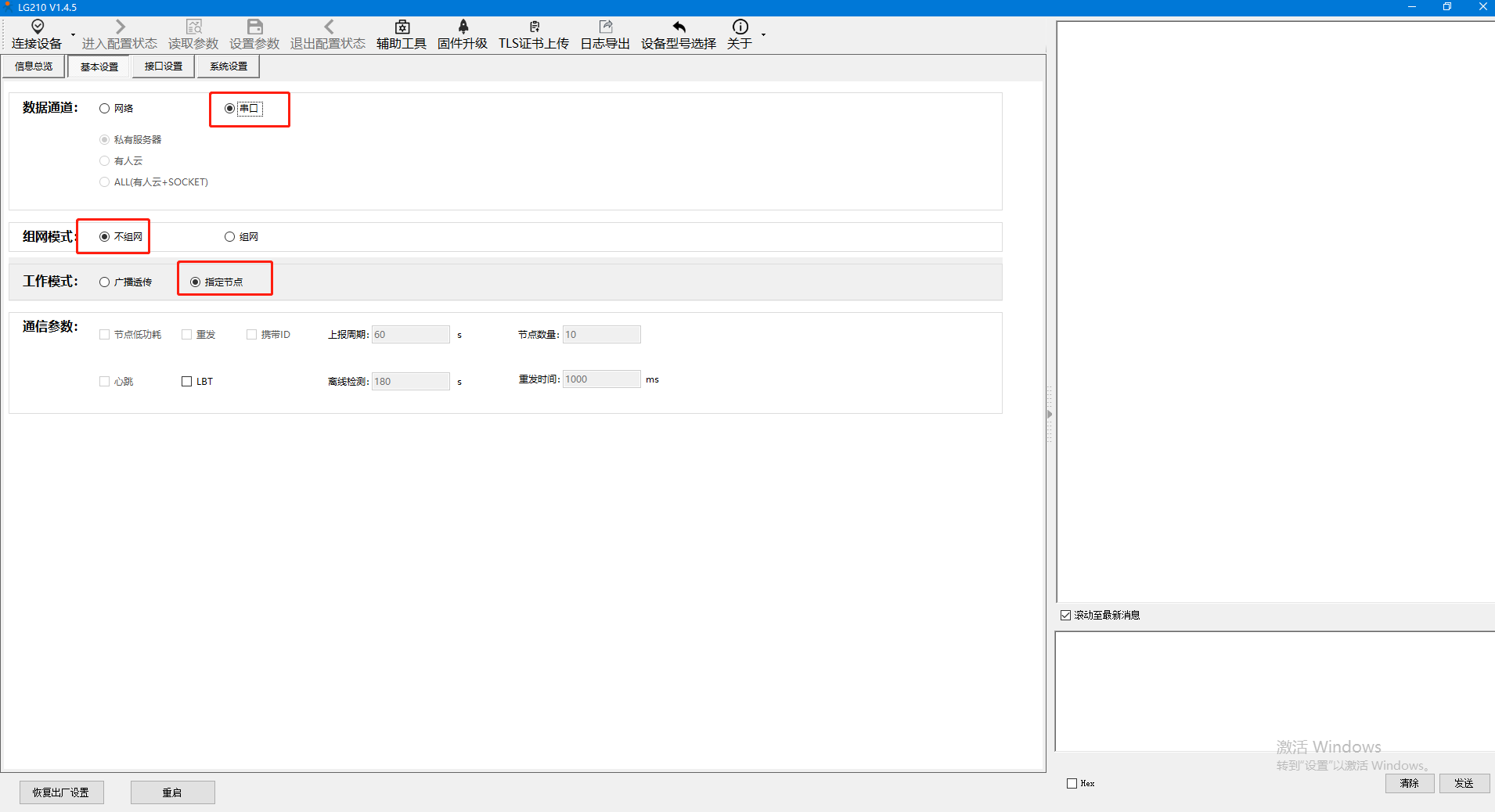

2、設置【基本設置】

通道選擇“串口”；
組網模式選擇“不組網”；
工作模式選擇“指定節點”；

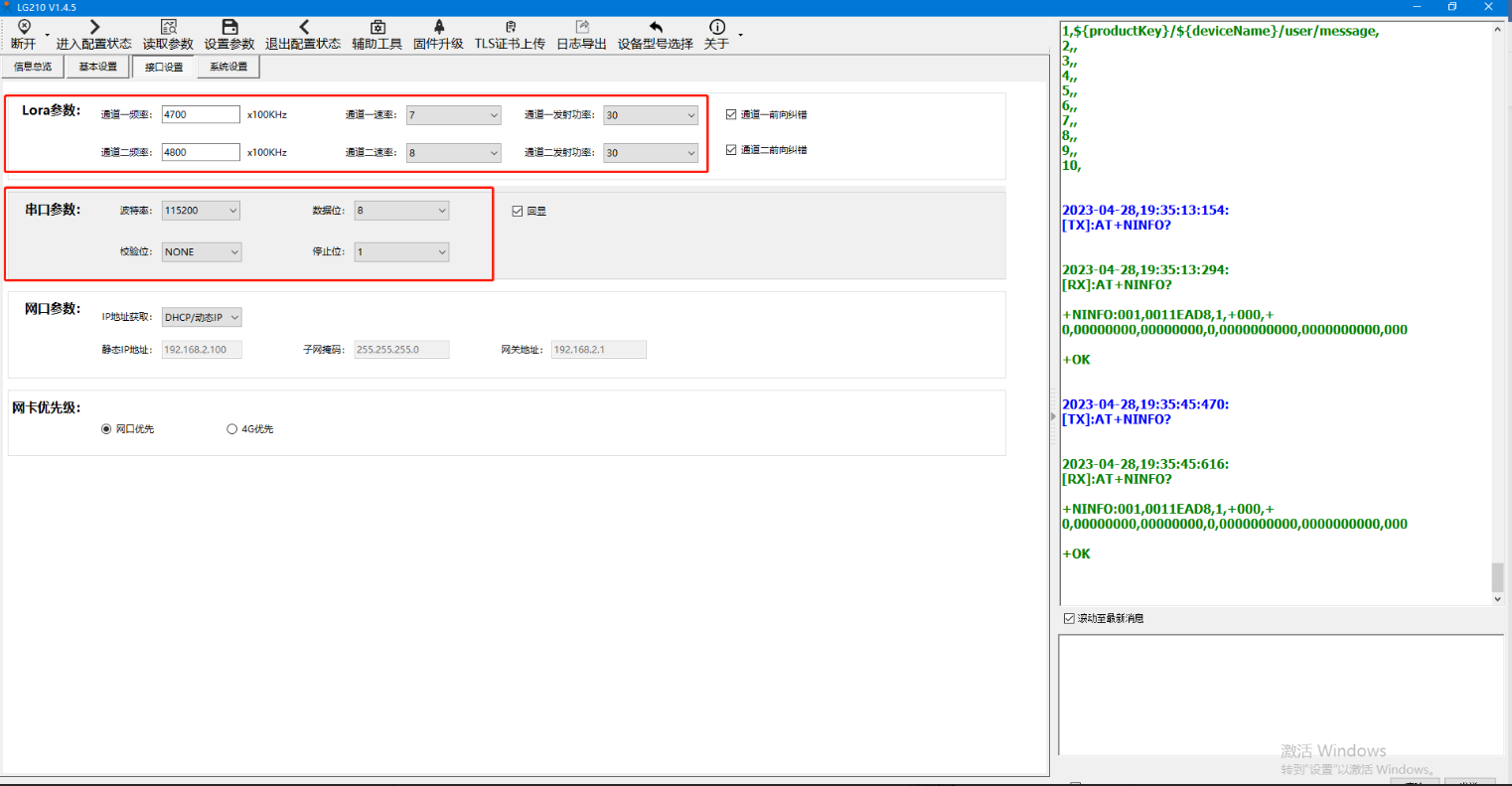

4、LORA參數注意：節點的通道參數和LG210的參數保持一致，本案例以默認參數為主。

客戶實際使用需要根據現場使用環境進行相應的調整。

串口參數：LG210的波特率數據位校驗位需要和485串口線實際連接的真實上位機的參數保持一致。

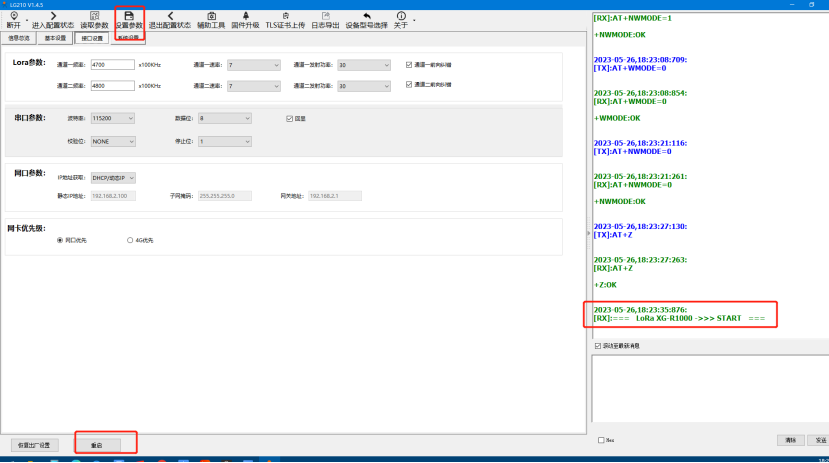

5、點擊【設置參數】重啟設備，可以看到LG210重啟成功的打印信息。

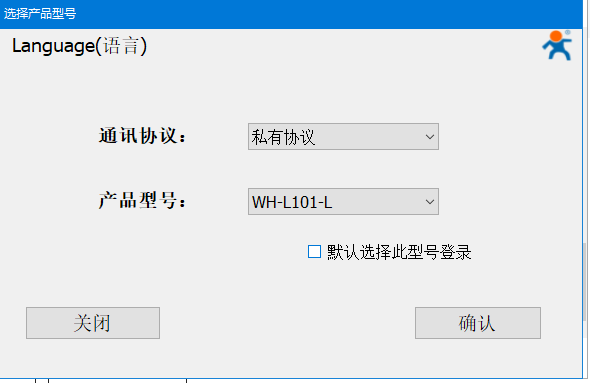

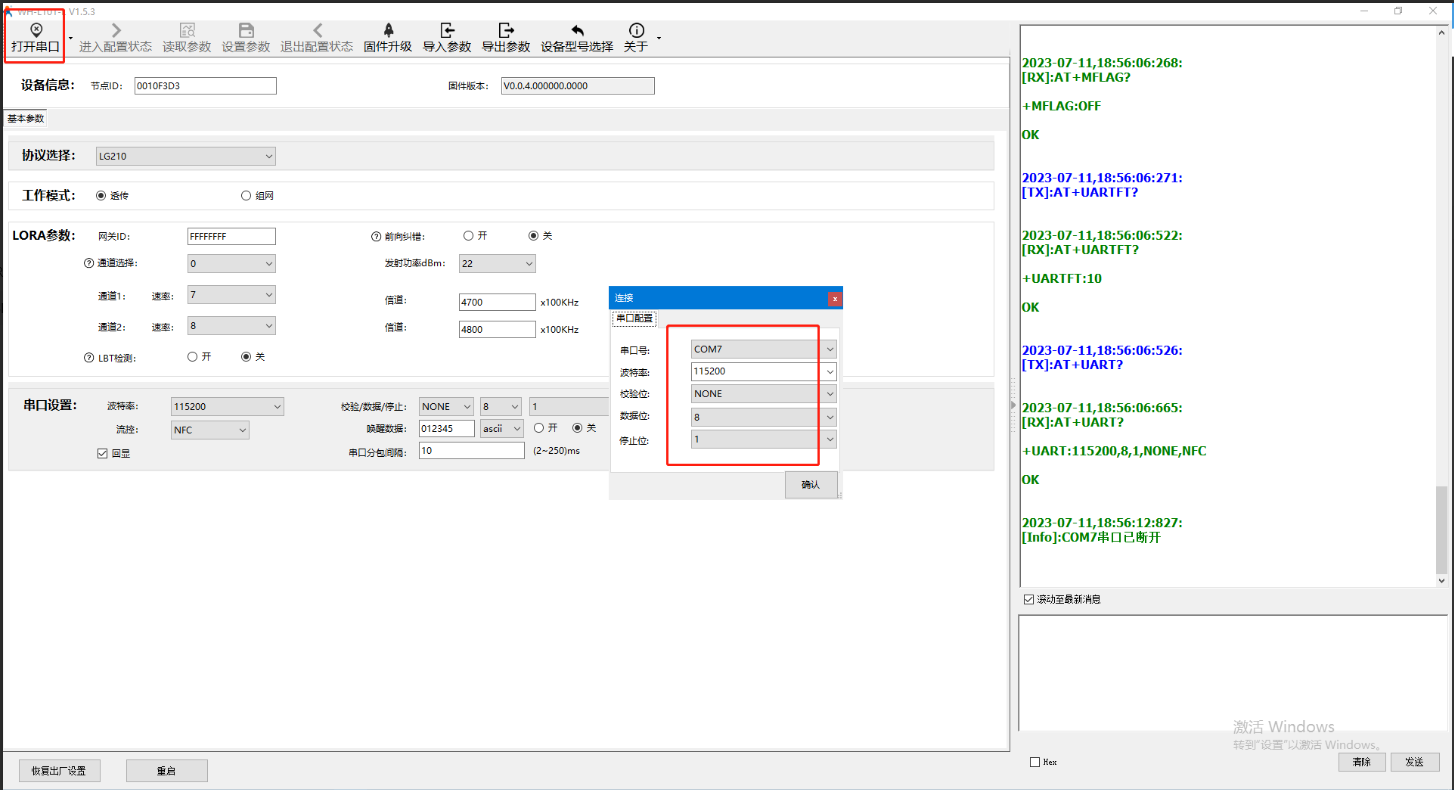

6、配置WH-L101-L參數，電腦打開WH-L101-L的設置軟件,選擇對應型號,用默認115200、None、8、1 的參數打開串口，進入配置狀態。

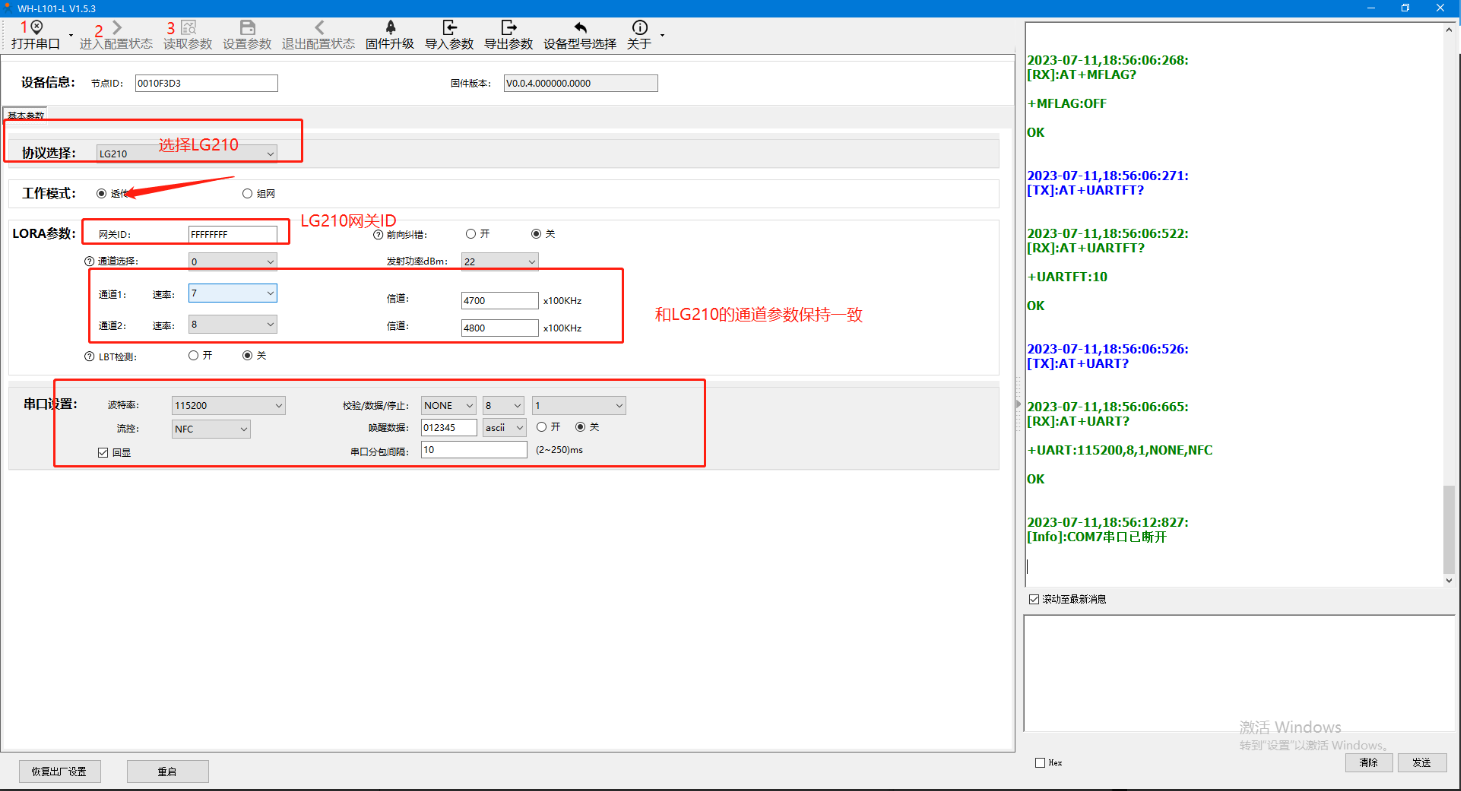

7、協議選擇“LG210”；

工作模式選擇“透傳”；

網關ID填寫 LG210 的網關ID

通道1 通道2的參數和LG210的通道參數保持一致

串口參數和客戶真實使用的終端設備保持一致，本案例以默認為主。

更改參數后點擊上方配置參數。

四、通信測試
WH-L101-L和USR-LG210-L之間功能調試

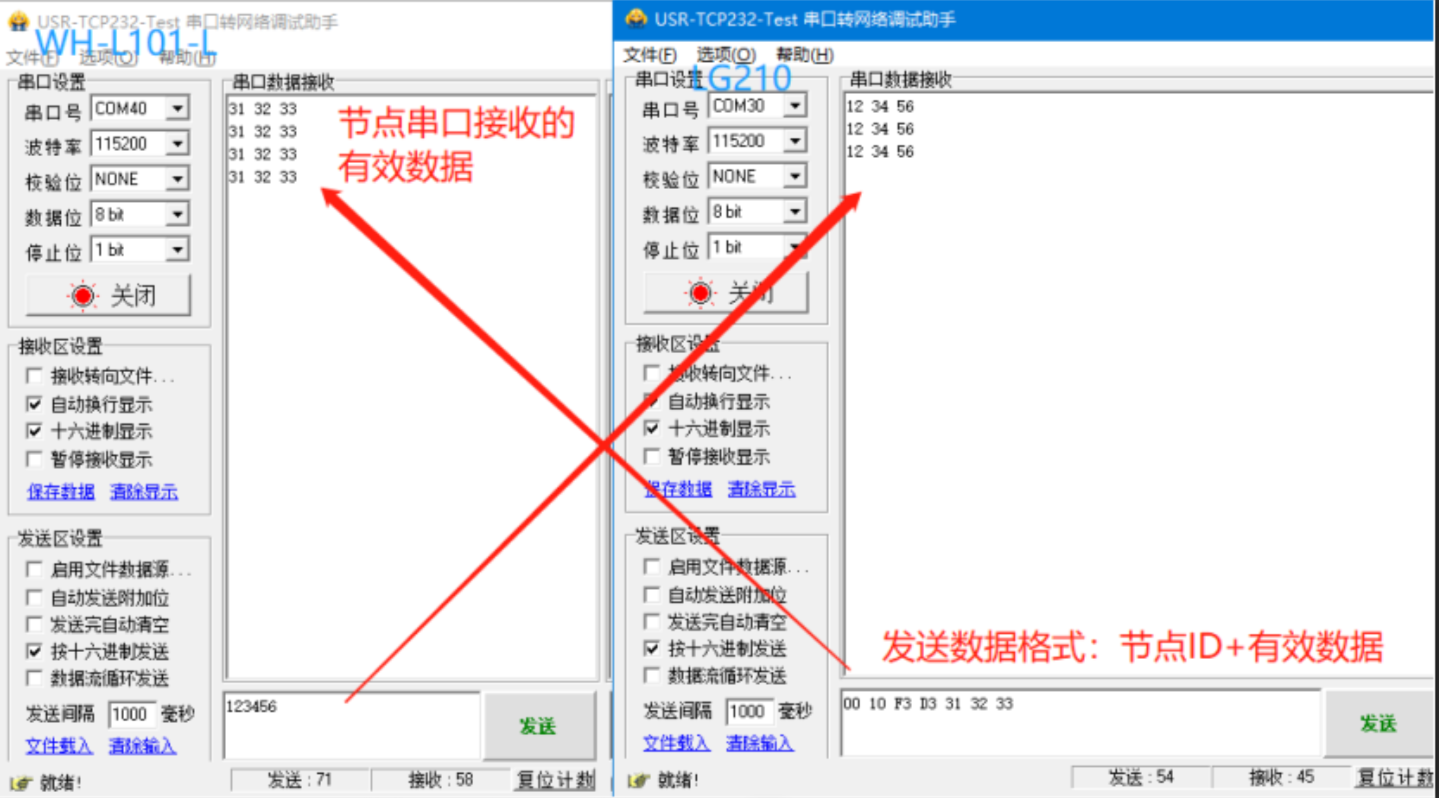

打開兩個串口調試助手，一個是LG210的串口-模擬上位機，一個是WH-L101-L的串口--模擬終端設備。USR-LG210串口發送16進制的數據（數據格式：節點ID+有效數據），有效數據透傳給WH-L101-L串口。WH-L101-L串口發送數據，數據傳輸給LG210串口，接收數據顯示。

撰寫人：于冰
