一、 資料下載：

1、WH-L101-L 點對點協議說明書官網下載鏈接： http://imbacareer.com.cn/Download/1115.html

2、WH-L101-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1296.html

3、WH-L101-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

4、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：

http://imbacareer.com.cn/Download/27.html

二、 硬件連接：

以下測試WH-L101-L模塊均在評估板上進行，評估板串口是RS232接口，評估板電源供電是5V。

1、將 2個WH-L101-L模塊分別安裝在兩個WH-L10X-EVK評估板（簡稱評估板）上，都通過USB 轉RS232串口線將評估板RS232接口與計算機相連接，接上天線，檢測硬件連接無錯誤后，接入5V電源適配器，給評估板供電。

2、電腦打開WH-L101-L設置軟件分別配置兩臺WH-L101-L模塊參數。

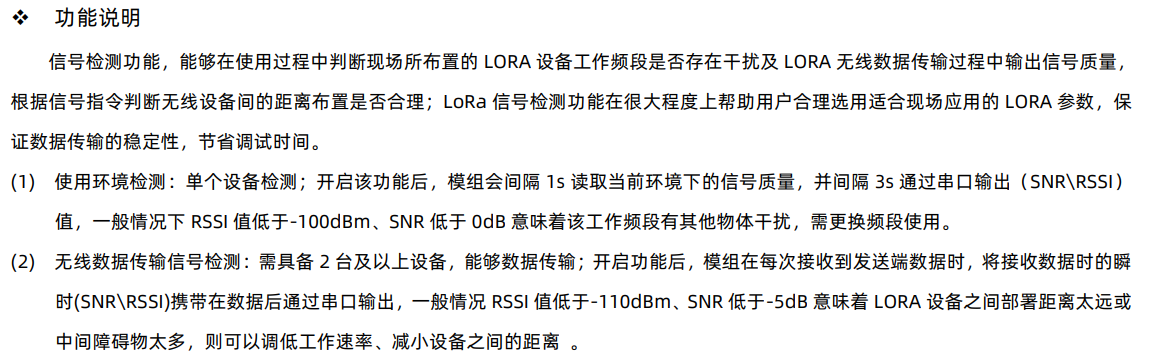

三、 功能說明

四、產品參數設置：

1、WH-L101-L 參數設置

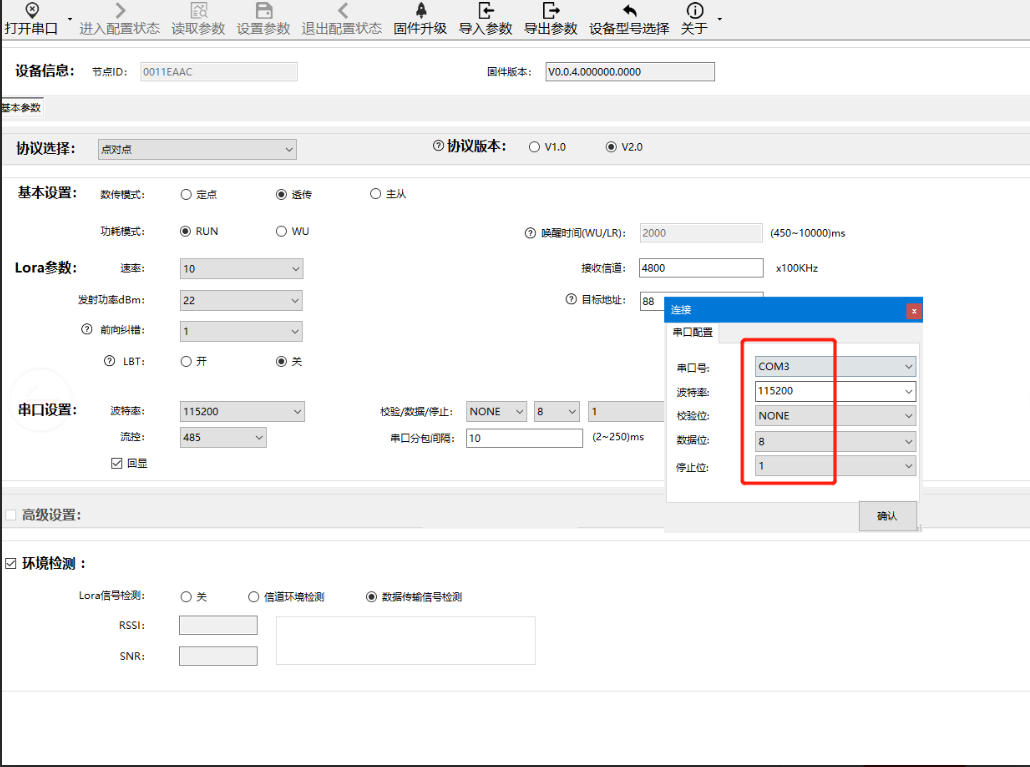

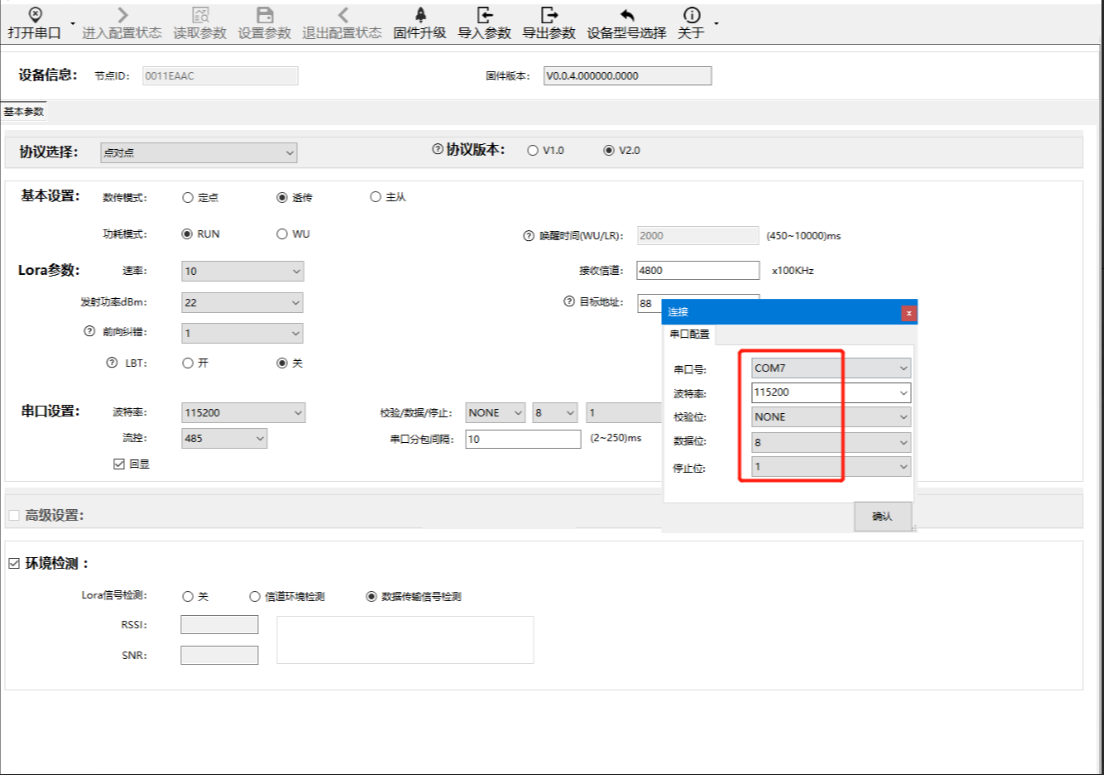

1）電腦打開WH-L101-L的設置軟件，選擇對應的串口線COM口號。（此處為com3和com7）

然后選擇WH-L101-L的默認參數：115200；N；8；1

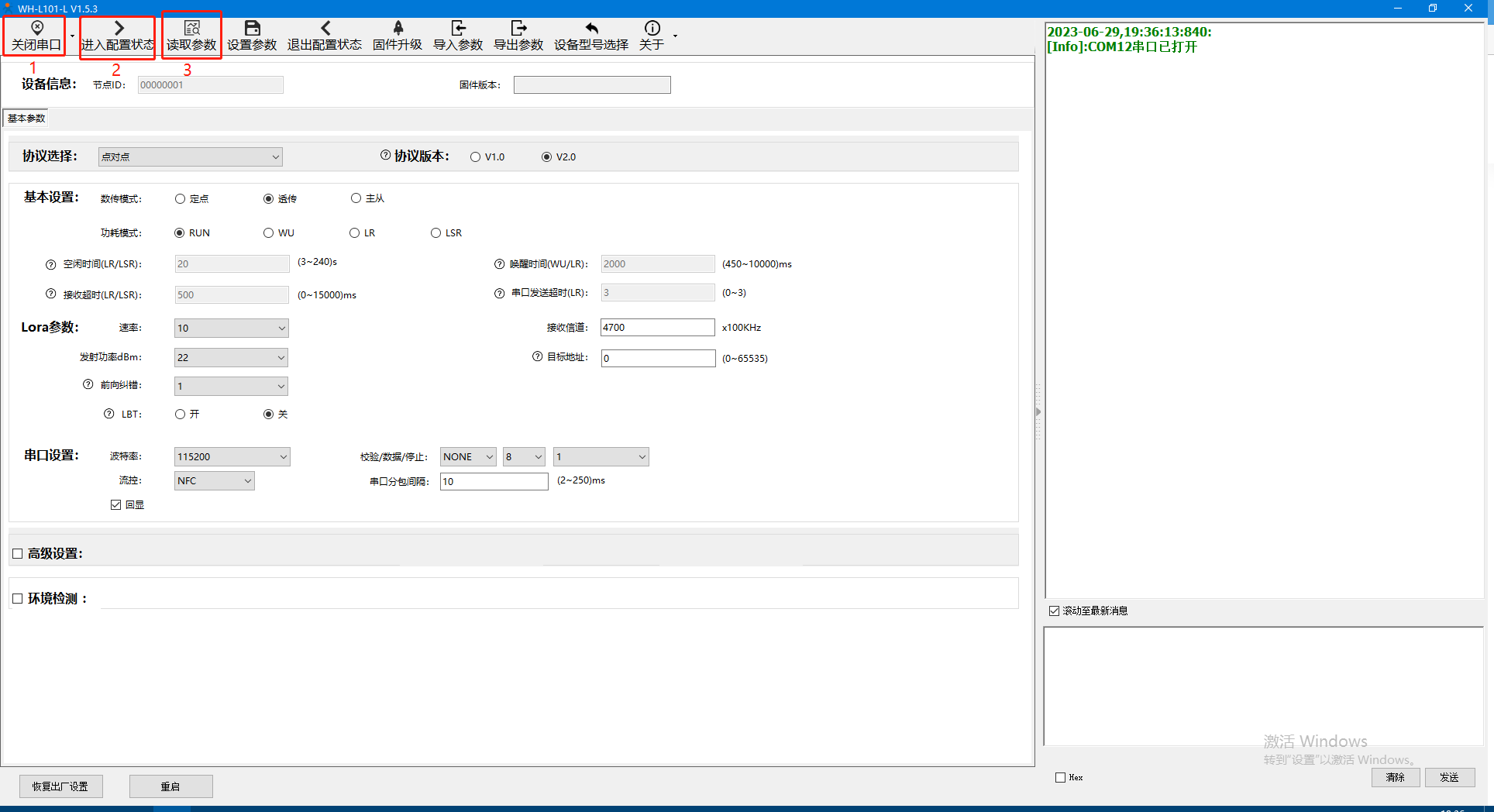

2)按照順序點擊“打開串口”---“進入配置狀態”---“讀取參數”

3）按照?qǐng)D中標注，設置一下信道環境檢測的參數，最后點擊“設置參數”。

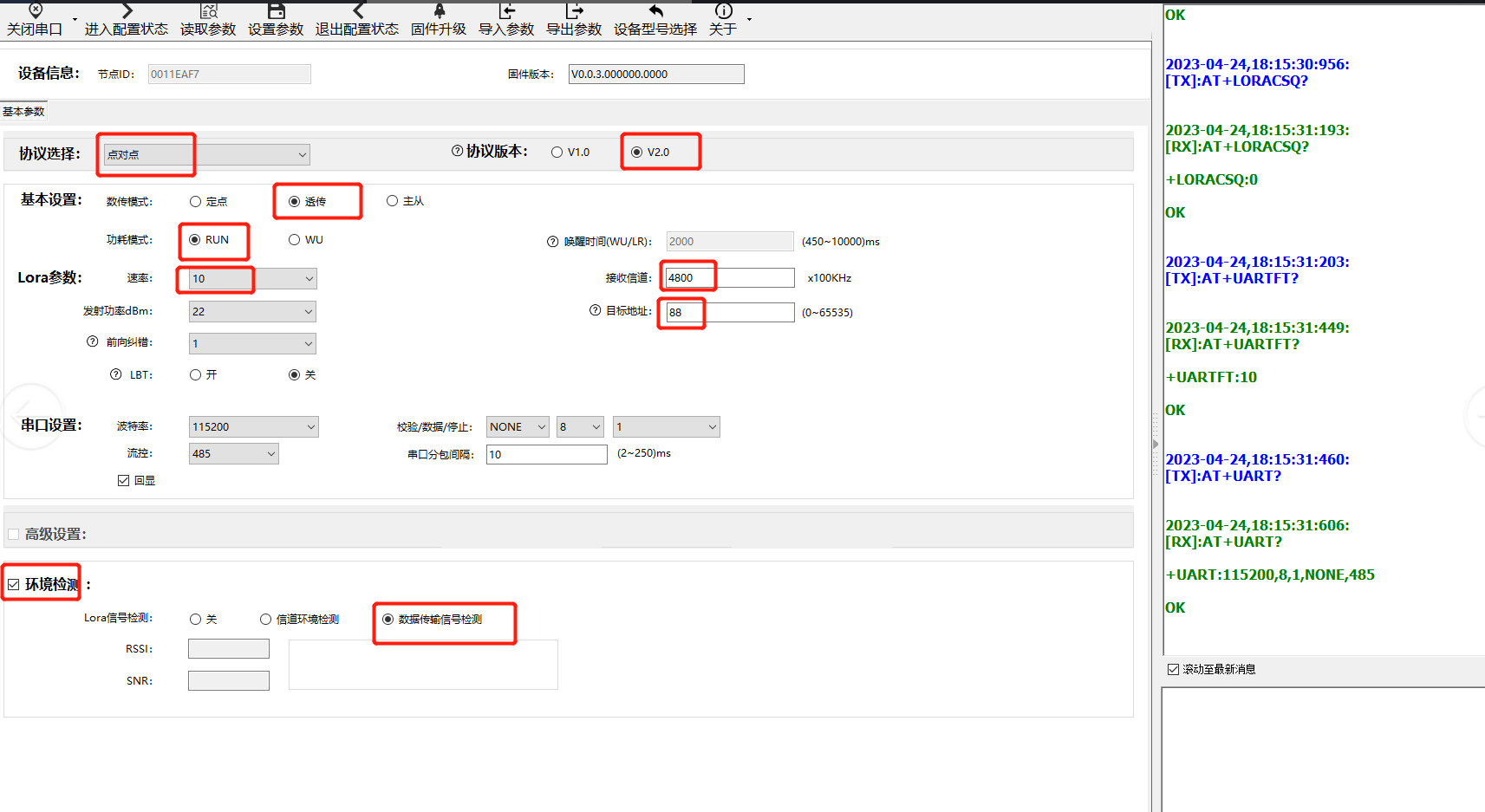

發送端參數：

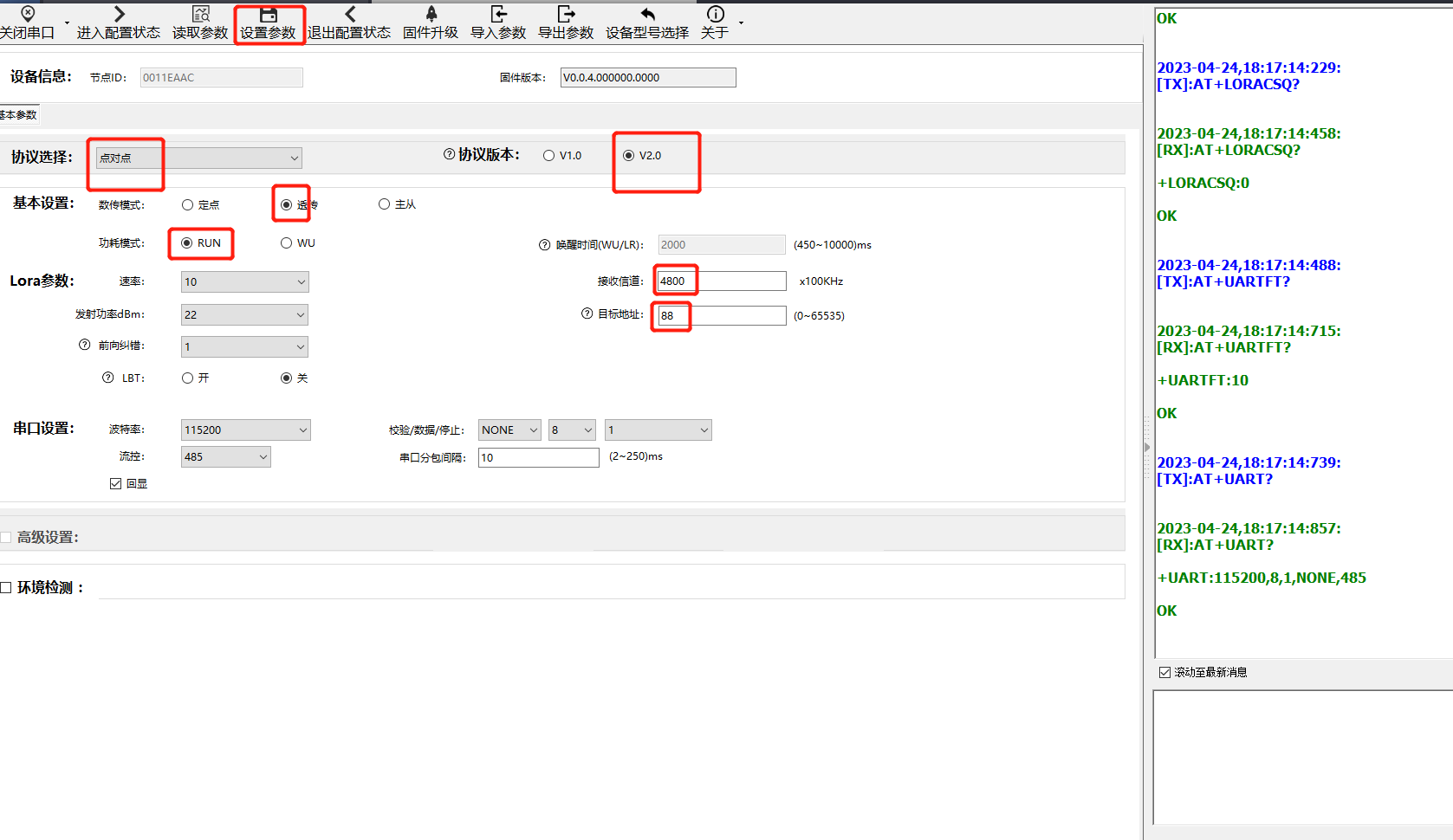

接收端參數：

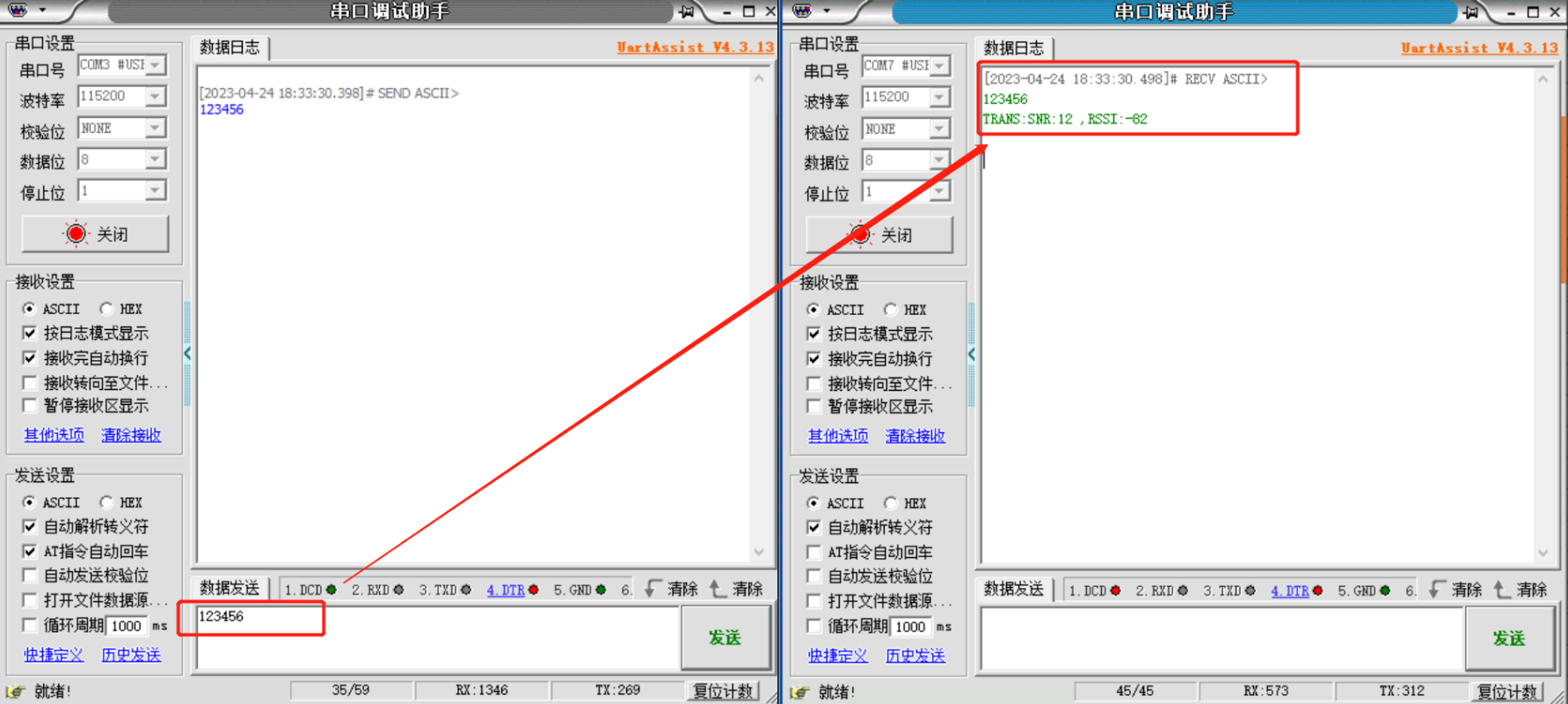

4）設置成功后，WH-L101-L會自動重啟。成功開啟該功能后，模組會間隔1s 讀取當前環境下的信號質量，并間隔 3s 通過串口輸出（SNR\RSSI） 值。一般情況下 RSSI 值低于-100dBm、SNR 低于 0dB 意味著該工作頻段有其他物體干擾，那么就需更換頻段使用。

五、自助排障

1）傳輸距離不理想
天線放置于金屬殼內部或地下室，信號會衰減，會導致信號距離近
存在過多直線通信障礙時，會衰減通信距離
大霧或雨天會影響信號傳輸，會導致通信丟包率高
靠近地面測試，效果不好，一般需高于地面2 米
速率設置過高，擴頻因子與帶寬會高，距離越近
天線與模塊匹配程度較差或天線增益不好導致通信距離近
2）模組使用損壞
使用之前一定要確認供電電源是否符合推薦供電電源，如超過最大值有可能會燒壞模組
安裝使用中，注意模組的防靜電，防止對某些高頻器件損傷
電源穩定性，盡量減少波動，如波動很大，有可能會造成器件損壞
非必要不在過低溫度空間內使用，另外注意水露、腐蝕性氣體造成的短路
3）數據傳輸速度慢
使用速率過低，速率越低傳輸速度越慢，傳輸距離越遠；相反，速率越高，傳輸速度越快，傳輸距離相對較近。
使用串口波特率較低，數據傳輸慢
4）數據傳輸有干擾
附近有相同頻段的其他設備，變換信道或者遠離干擾
天線饋線、延長線質量差導致信號傳輸有誤碼
底板上面產生較大噪聲干擾數據接收電源設置不合理，不符合規定，造成亂碼

撰寫人：崔麗麗
