一、主從數據傳輸功能說明 ：

定點傳輸協議在透明傳輸?shù)幕A(chǔ)上將發送數據的前 2 字節作為接收端模組目標地址（高位在前）第3、4 字節作為接收端模組信道，數據格式為：接收端目標地址（16 進制）+接受端信道（16 進制）+Data；發送時模塊改變目標地址和信道，發送完成后恢復原有設置。定點傳輸協議優勢在于數據發送時可以靈活的改變目標地址和信道從而實現靈活的改變目標模塊。

二、 資料下載：

1、USR-DR206-L 點對點協議說明書官網下載鏈接：http://imbacareer.com.cn/Download/1300.html

2、USR-DR206-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1297.html

3、USR-DR206-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

4、USR-LG206-L-H20 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1195.html

5、USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

三、硬件連接：

1、 所需物品：

USR-DR206 產品1臺

USR-LG206-L-H20 產品 1臺

12V電源適配器2個 (DR206 供電范圍: DC8~24V LG206-L-H20 供電范圍: DC9~36V)

USB-RS232串口線 1條
USB-RS485串口線 1條

電腦 1臺

2、 硬件連接：

USR-DR206 的485串口接USB-RS485串口線到電腦USB口，產品接電源適配器上電。電腦打開USR-DR206設置軟件。

USR-LG206-L-H20串口接USB-RS232串口線到電腦USB口，產品接電源適配器上電。電腦打開USR-LG206-L-H20設置軟件。

四、USR-DR206-L參數設置:

1、USR-DR206參數設置

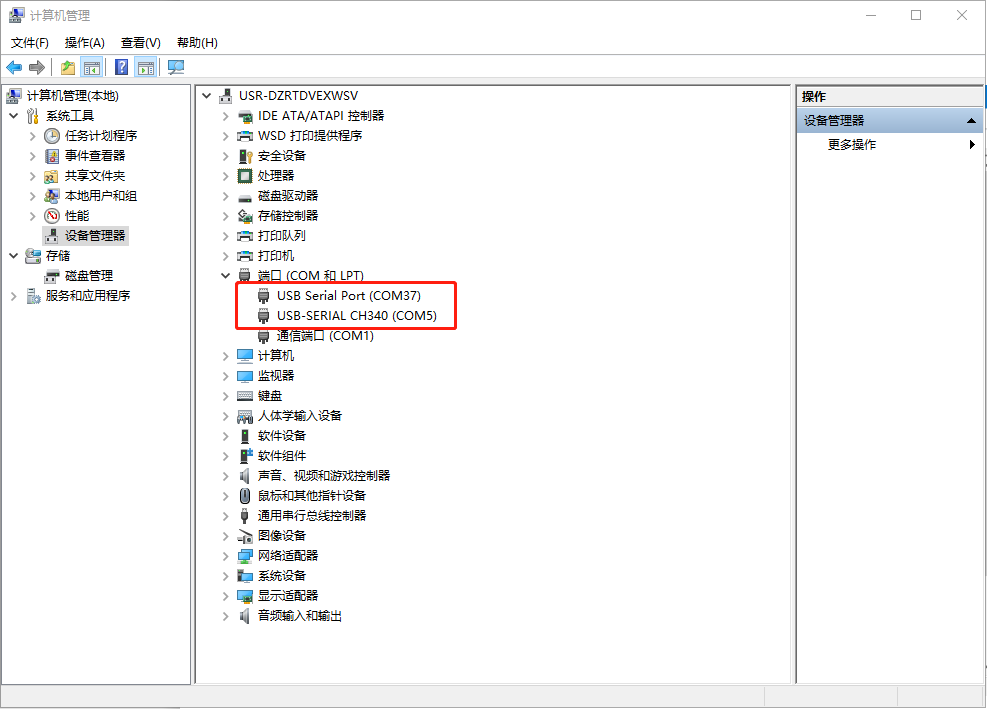

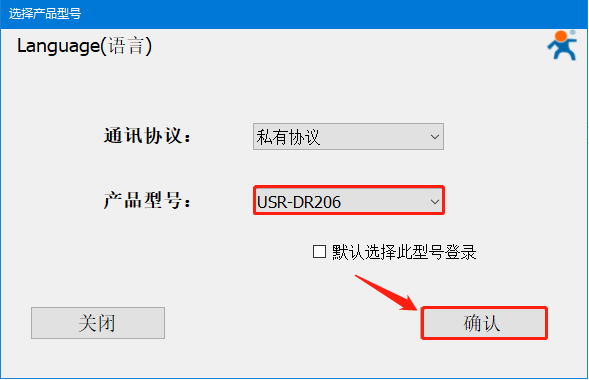

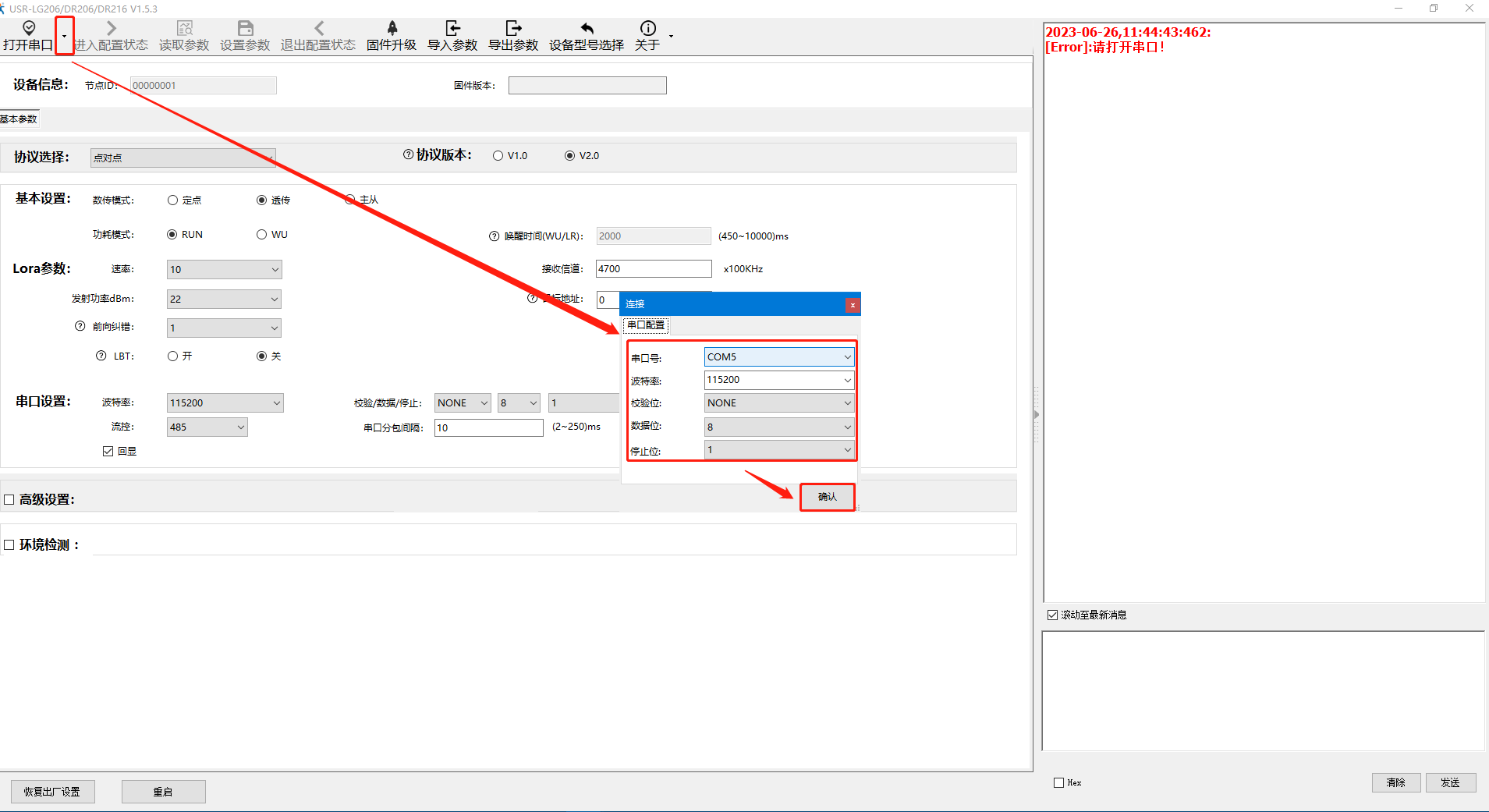

電腦打開USR-DR206的設置軟件，選擇USR-DR206-L,選擇對應的串口線COM5
（DR206默認串口參數：115200,None，8,1,NFC）進入配置狀態、讀取參數。

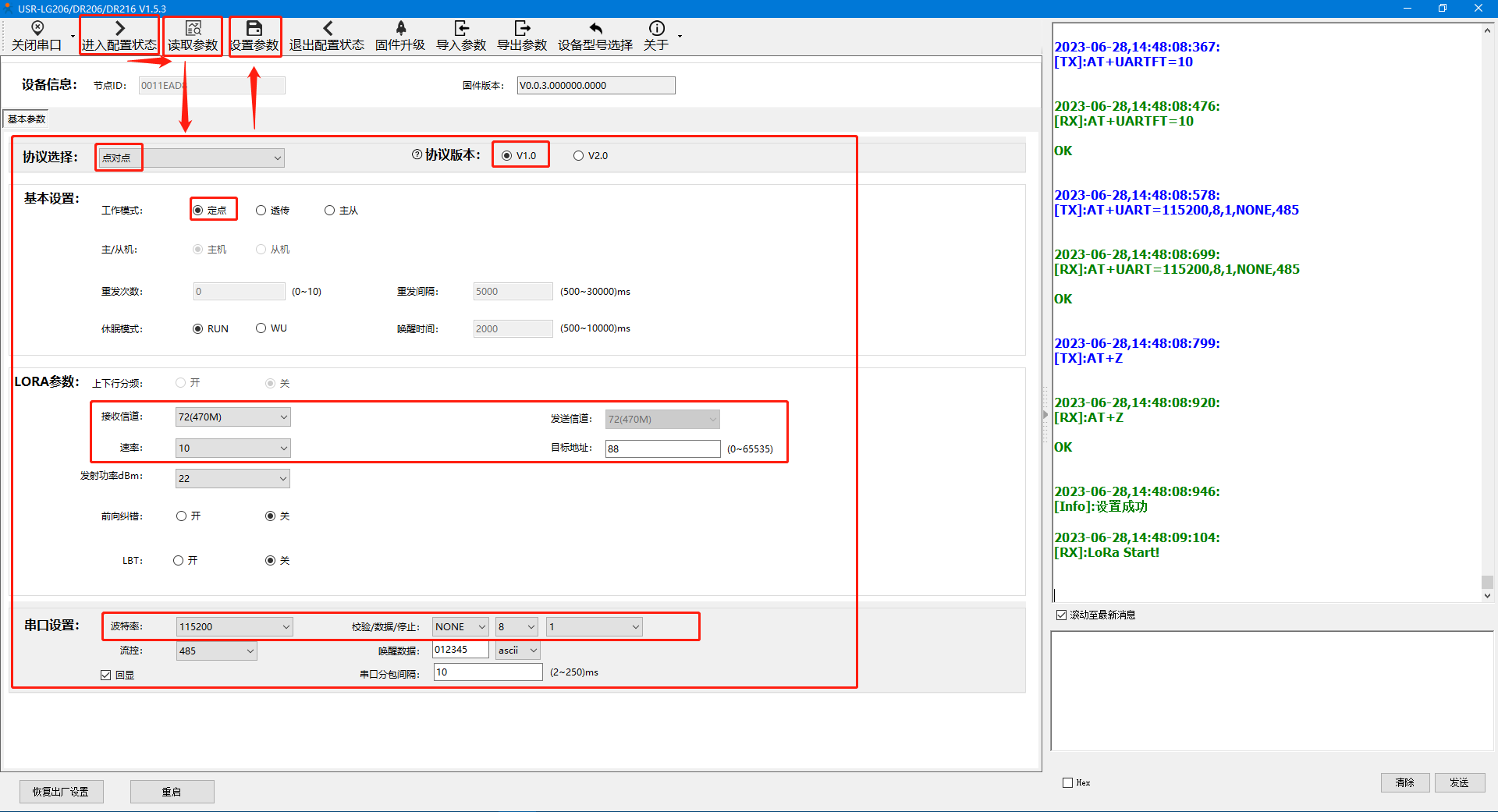

手動修改參數：

協議選擇：“點對點”
協議版本：“V1.0”
工作模式：“定點”

休眠模式：“RUN”
上下行分頻：“關”

接收信道：“72”
速率：“10”
目標地址：“88”。

串口設置中的參數配置為您實際要連接的串口設備的串口參數，點擊設置所有參數。

2、設置完成，關閉串口或關閉軟件。

五、USR-LG206-L-H20參數設置:

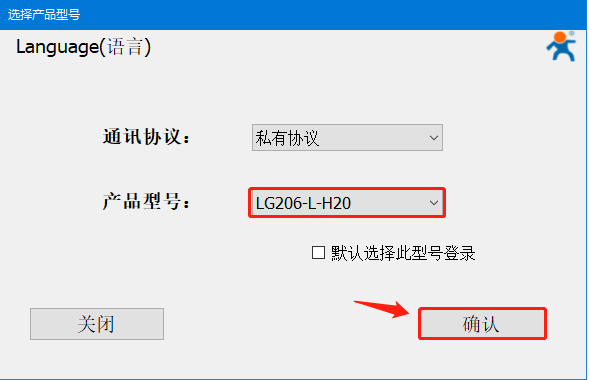

1、USR-LG206-L-H20參數設置

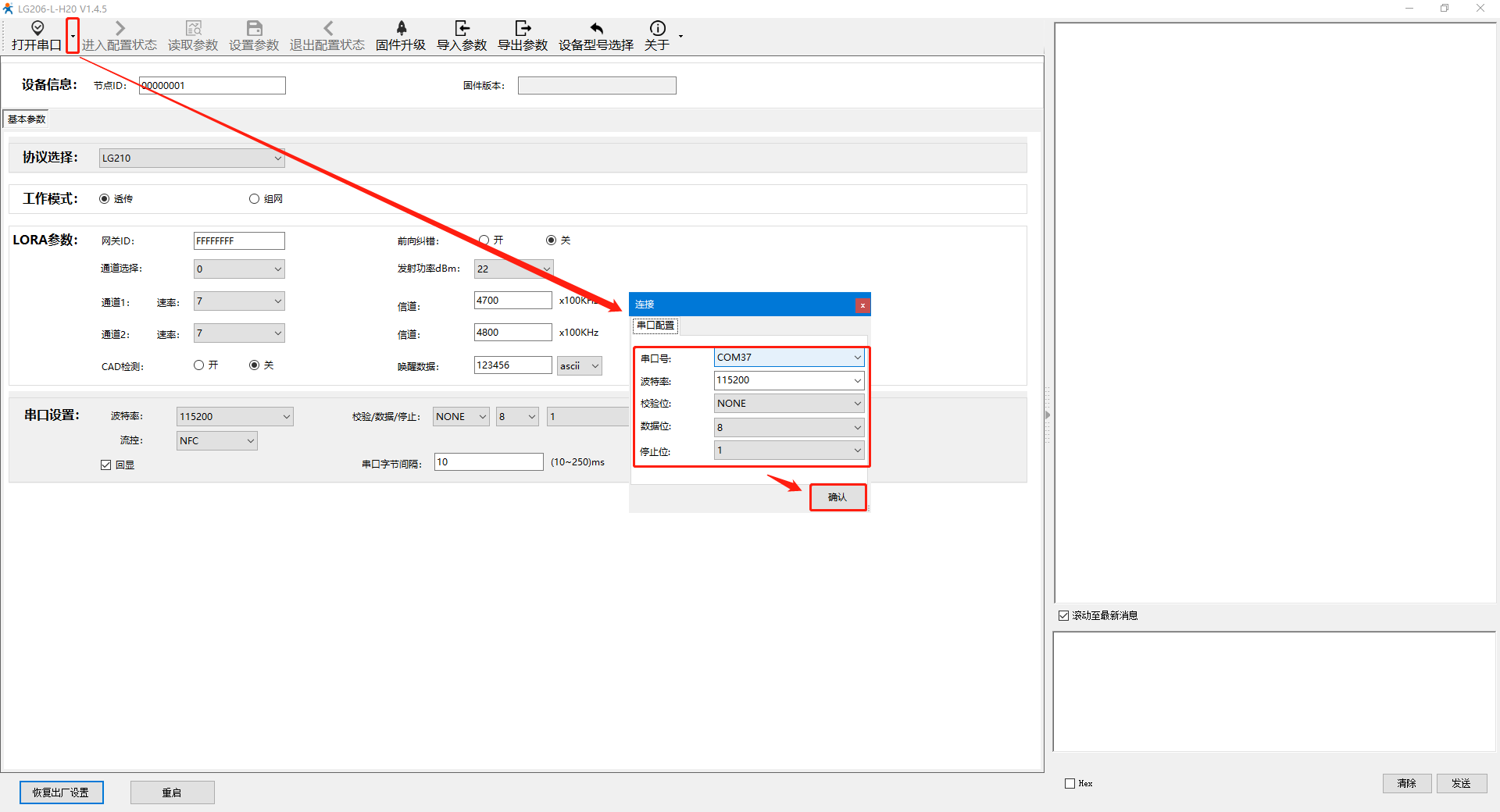

電腦打開USR-DR206的設置軟件，選擇USR-DR206-L,選擇對應的串口線COM5
（DR206默認串口參數：115200,None，8,1,NFC）進入配置狀態、讀取參數。

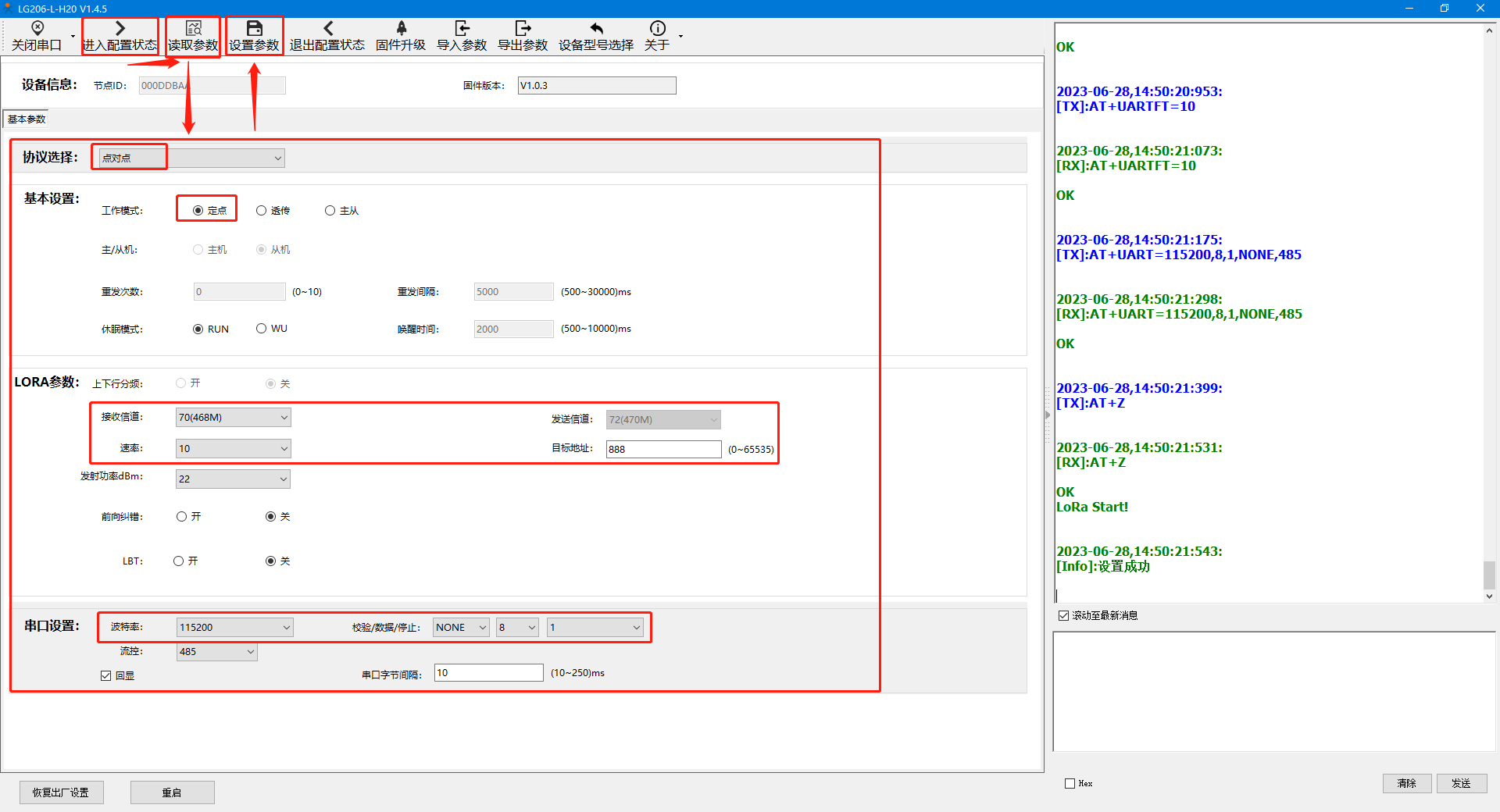

手動修改參數：

協議選擇：“點對點”
工作模式：“定點”

休眠模式：“RUN”
上下行分頻：“關”

接收信道：“70”
速率：“10”
目標地址：“888”。

串口設置中的參數配置為您實際要連接的串口設備的串口參數，點擊設置所有參數。

2、設置完成，關閉串口或關閉軟件。

六、功能調試：

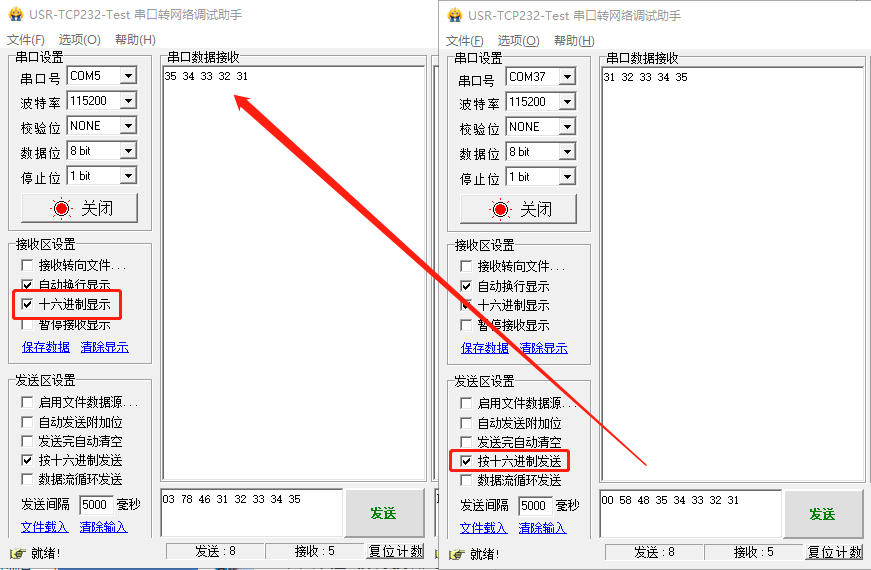

1、使用兩個串口調試助手軟件分別打開兩款206的串口。

2、串口數據格式為：接收端目標地址（16 進制）+接受端信道（16 進制）+Data。

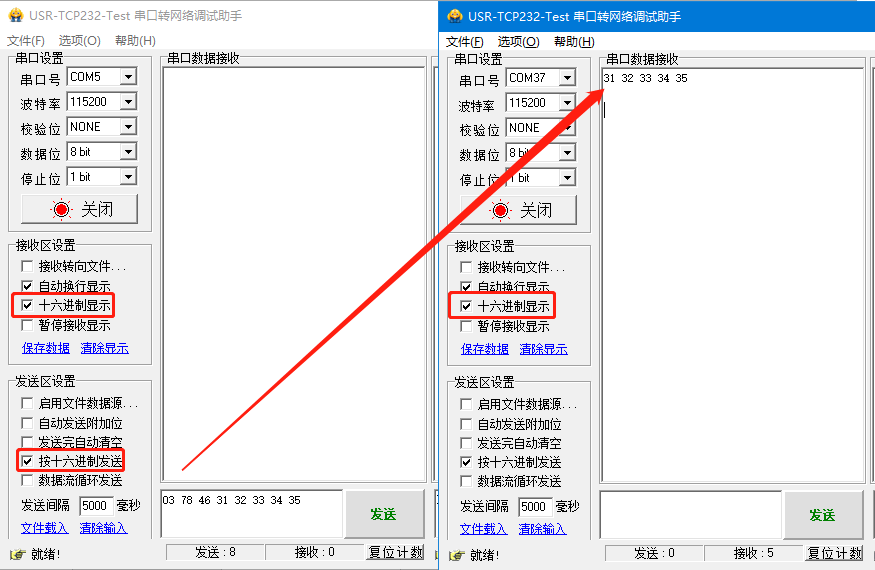

LoRa 數傳終端 DR206（目標地址（ADDR）：88，信道(CH)：72）想向LG206（目標地址 （ADDR）：888，信道(CH)：70）發送數據 DATA(12345),則只需要按照 16 進制發送（03 78 46 31 32 33 34 35 ），則 LoRa 數傳終端 B 接收到數據（31 32 33 34 35）。

3、 LG206想向DR206（目標地址 （ADDR）：88，信道(CH)：72）發送數據 DATA(654321),則只需要按照 16 進制發送（00 58 48 35 34 33 32 31），則 LoRa 數傳終端 B 接收到數據（35 34 33 32 31）。

七、測試結論：

1、結論

實實現主從通訊的發送方和接收方需滿足這幾個條件：

a. 協議選擇：選擇點對點協議，協議版本保持同一版本
b. 數據傳輸模式：發送端設置數據傳輸模式為定點模式，接收端傳輸模式可以可以為定點或者透?jìng)鳌?

c. 通信速率：通信模組設置速率相同
d. 通信頻段：通信模組設置頻段無限制
e. 目標地址：通信模組無限制

八：自主排障：

LORA產品lora天線不要相距太近，太近會造成干擾數據收發不正常。

LORA產品的串口參數必須配置與串口設備的串口參數一致。

若數據出現自發自收的現象，說明設備沒有退出配置模式，可以重啟設備進行通信模式解決。

撰寫人：孫緒輝
