一、資料下載：

1、 USR-DR206-L 點對LG210網關協議說明書官網下載鏈接：

2、 http://imbacareer.com.cn/Download/1298.html

3、 USR-DR206-L AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1297.html

4、 USR-DR206-L 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/1301.html

5、 USR-TCP232-TEST串口調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

6、 USR-LG210-L（二期）使用說明書：http://imbacareer.com.cn/Download/1173.html

7、 USR-LG210-L （二期）網關AT指令集：http://imbacareer.com.cn/Download/1174.html

8、 USR-LG210-L（二期）設置軟件USR-Lora_setup_V1.4.5.zip：http://imbacareer.com.cn/Download/1177.html

9、 USR-LG210-L（二期）網關對接平臺使用說明書http://imbacareer.com.cn/Download/1175.html

10、USR-LG210-L網關技術規范書（二期）http://imbacareer.com.cn/Download/1176.html

二、硬件連接：

1、所需物品：

USR-DR206-L 產品1臺

USR-LG210-L產品 1臺

12V端子供電的電源適配器1個（供電范圍8-24V）給USR-DR206-L供電

12V電源適配器1個 給USR-LG210-L供電

USB-RS485串口線 1條（配置USR-DR206-L參數）

USB-RS232串口線 1條（配置USR-LG210-L參數）

筆記本電腦 1臺

2、硬件連接：

USR-DR206-L 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-DR206-L設置軟件。

USR-LG210-L 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上線。電腦打開USR-LG210-L設置軟件。

三、產品參數設置：

1、USR-LG210-L參數設置

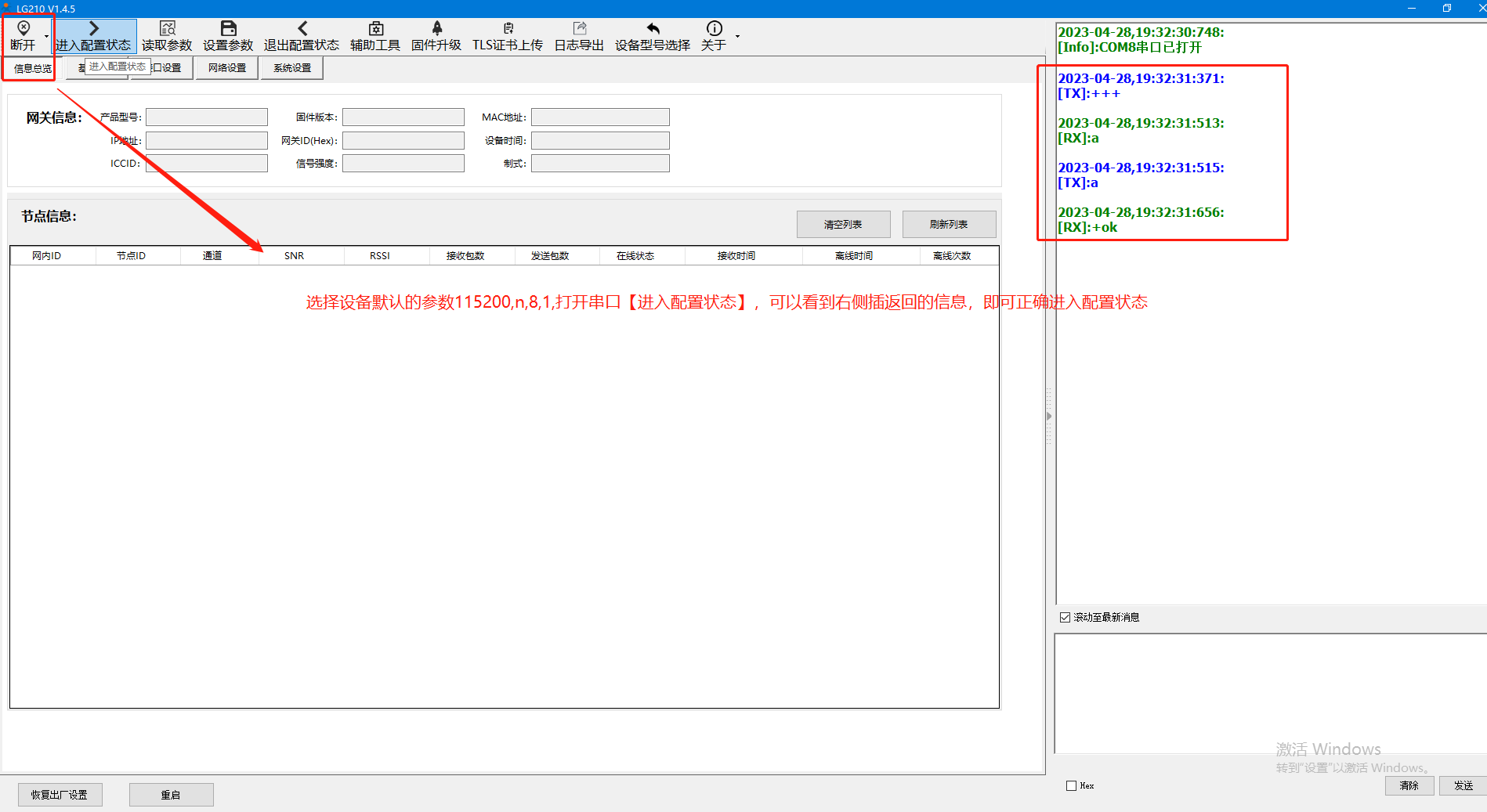

電腦打開USR-LG210-L的設置軟件，選擇對應的串口線COM口號。

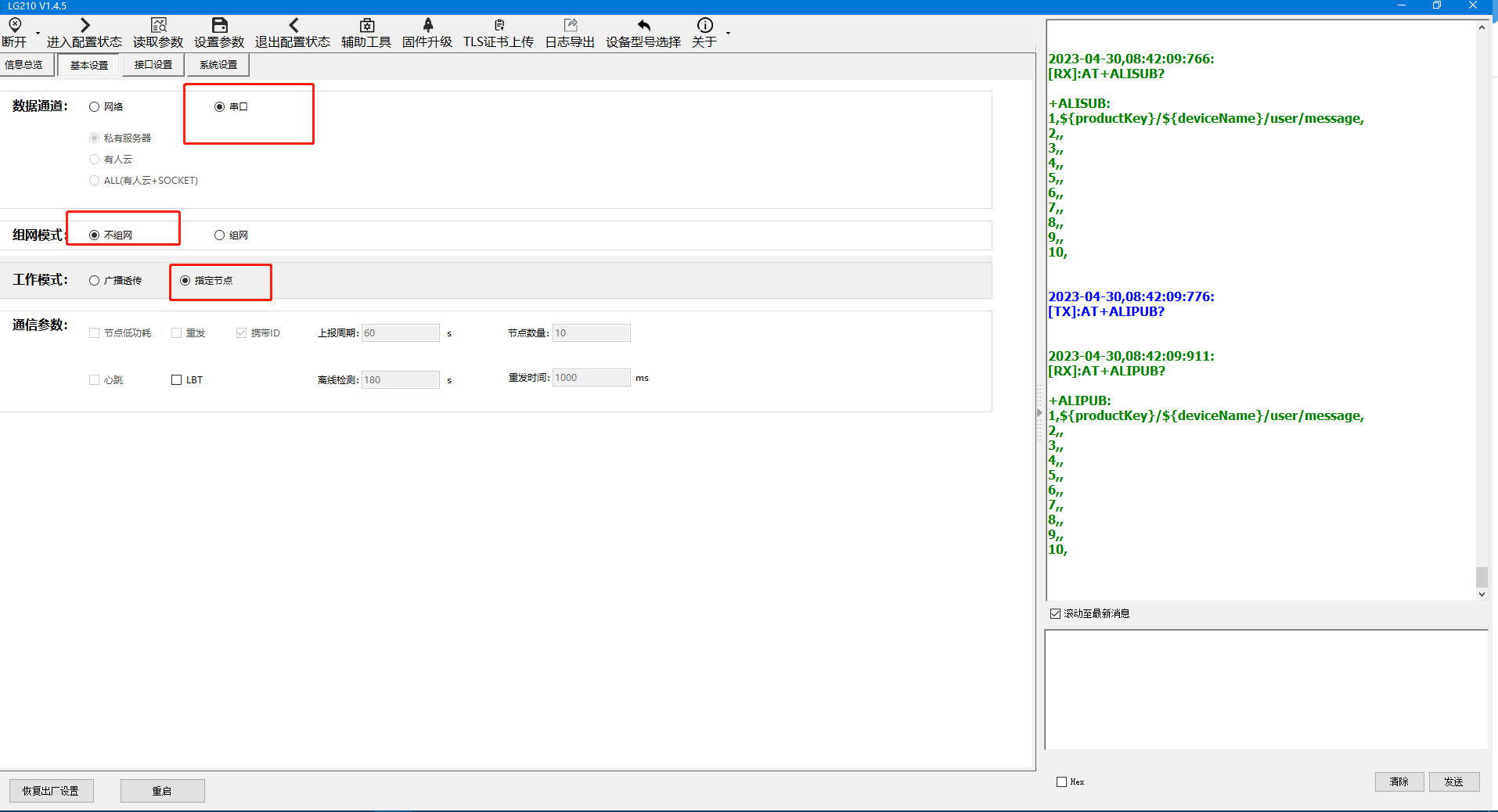

設置【基本設置】：數據通道--串口、不組網、指定節點模式

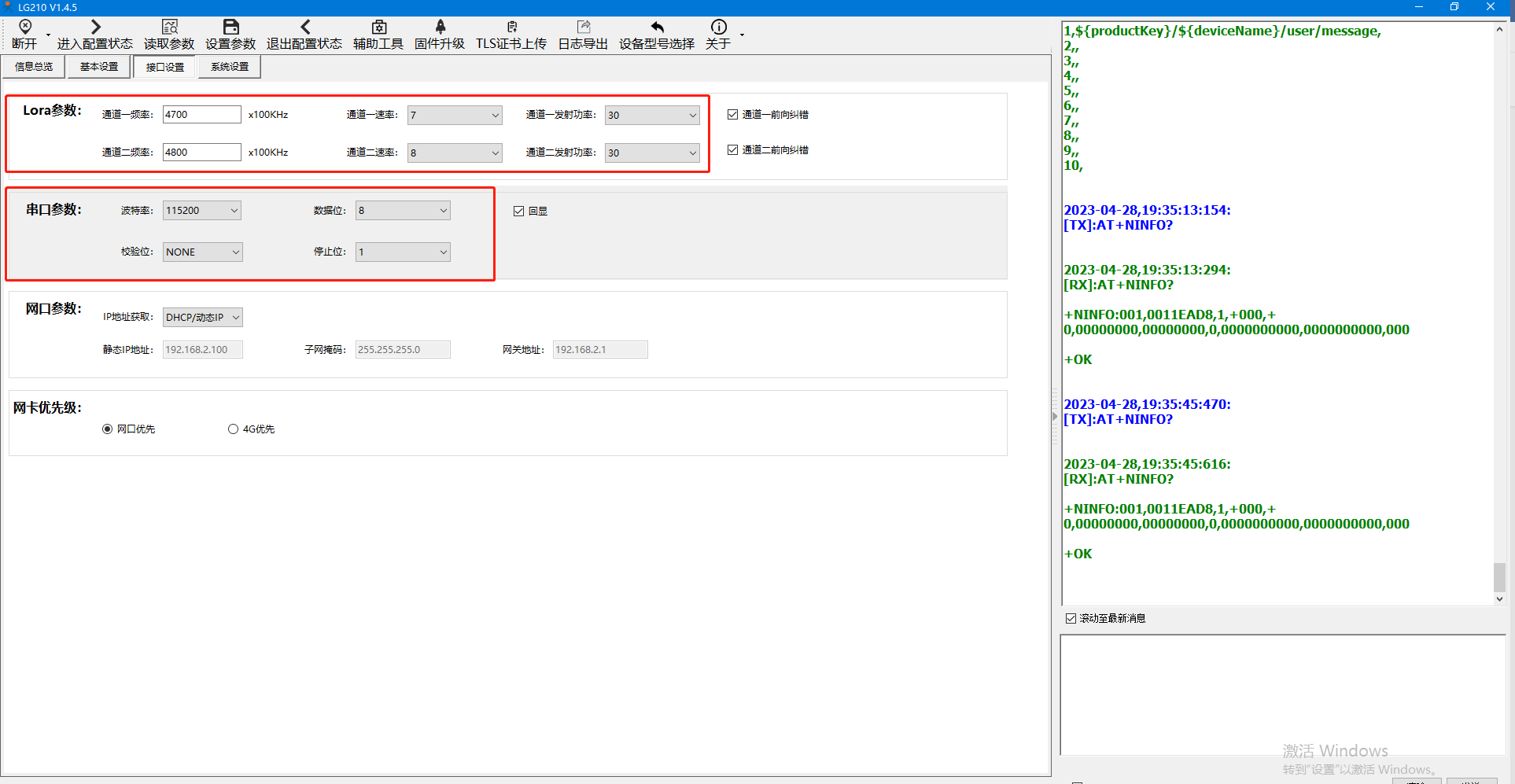

LORA參數注意：節點的通道參數和LG210的參數保持一致，本案例以默認參數為主。

客戶實際使用需要根據現場使用環境進行相應的調整。

串口參數： LG210的波特率數據位校驗位需要和485串口線實際連接的真實上位機的參數保持一致。

點擊【設置參數】重啟設備，可以看到LG210重啟成功的打印信息。

2、USR-DR206-L參數設置

電腦打開USR-DR206-L的設置軟件，選擇對應的串口線COM口號。

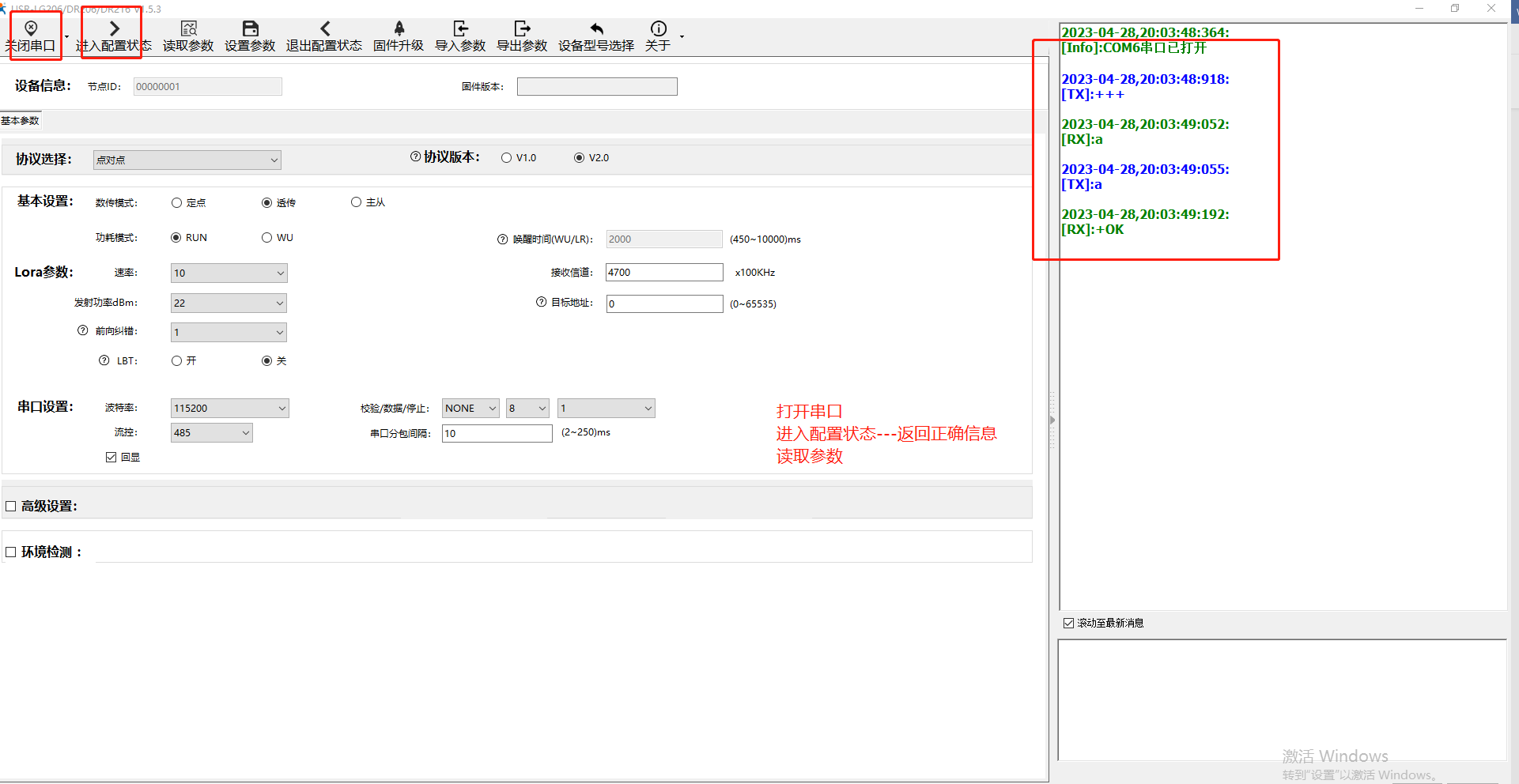

打開串口--進入配置狀態（返回a+ok）--讀取參數

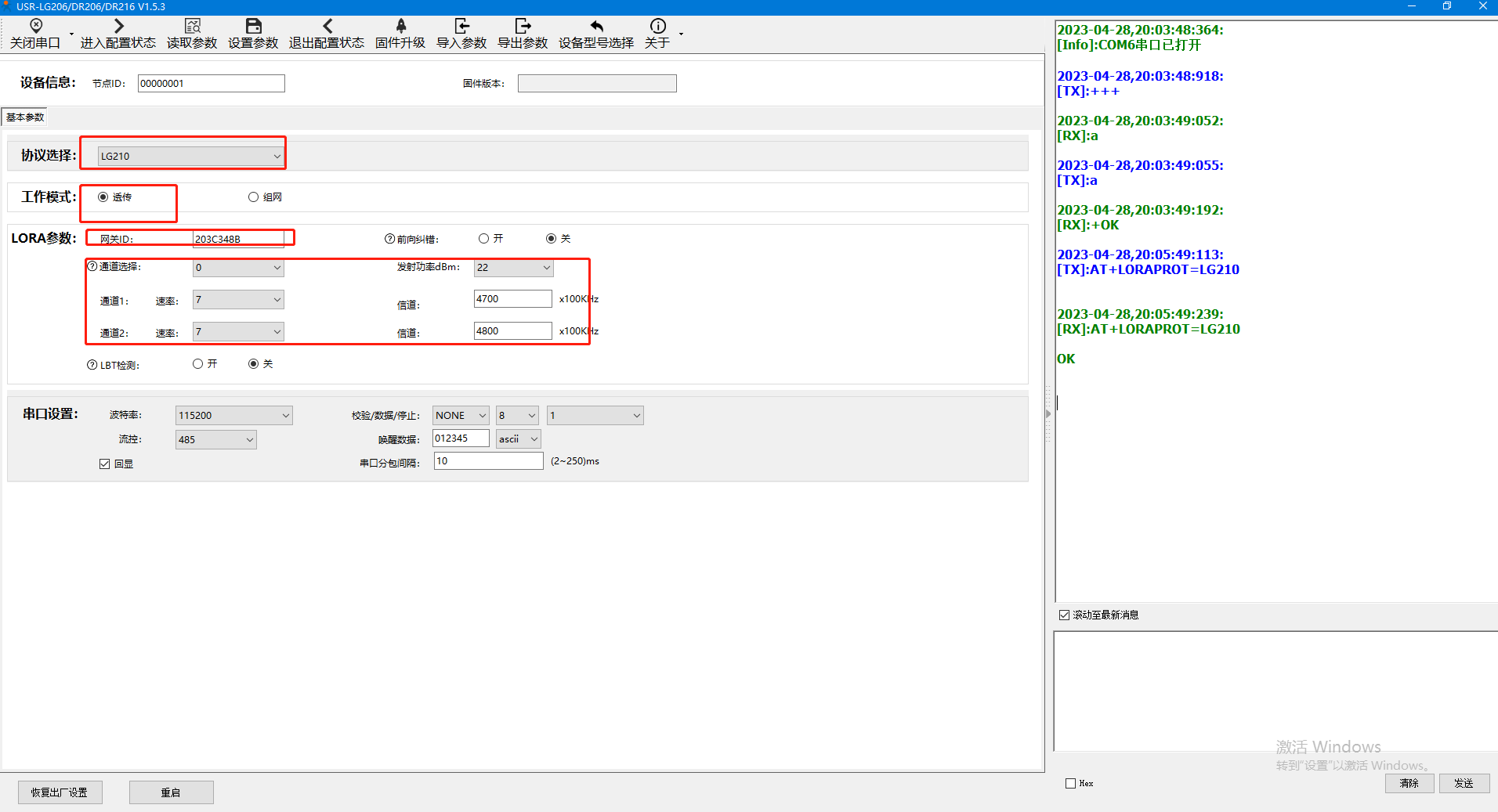

協議選擇：LG210

工作模式：透?jìng)?/p>

網關ID： 填寫LG210的網關ID

通道1 通道2的參數和LG210的通道參數保持一致。

注意：節點模組只會選用一個通道的參數工作。通道選擇設置為 0 時模組會隨機選擇通道 1 或通道 2 參數進行通訊；通道選擇設置為1或2時，模組會用指定的通道進行通訊。

串口參數和客戶真實使用的終端設備保持一致，本案例以默認為主。

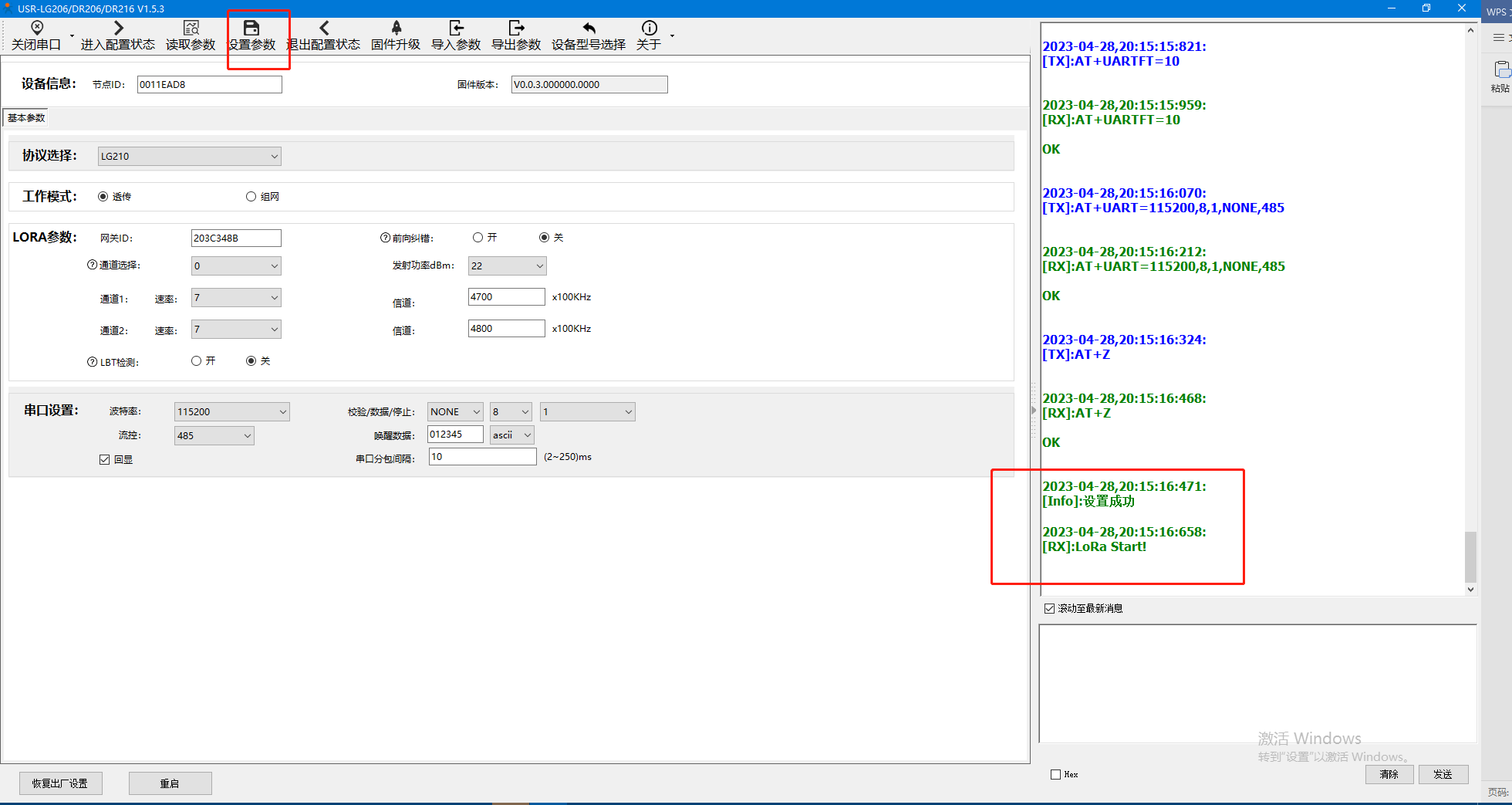

點擊設置參數，重啟設備，可以看到節點重啟成功的啟動信息。

四、功能調試：

1、USR-DR206-L和USR-LG210-L之間功能調試

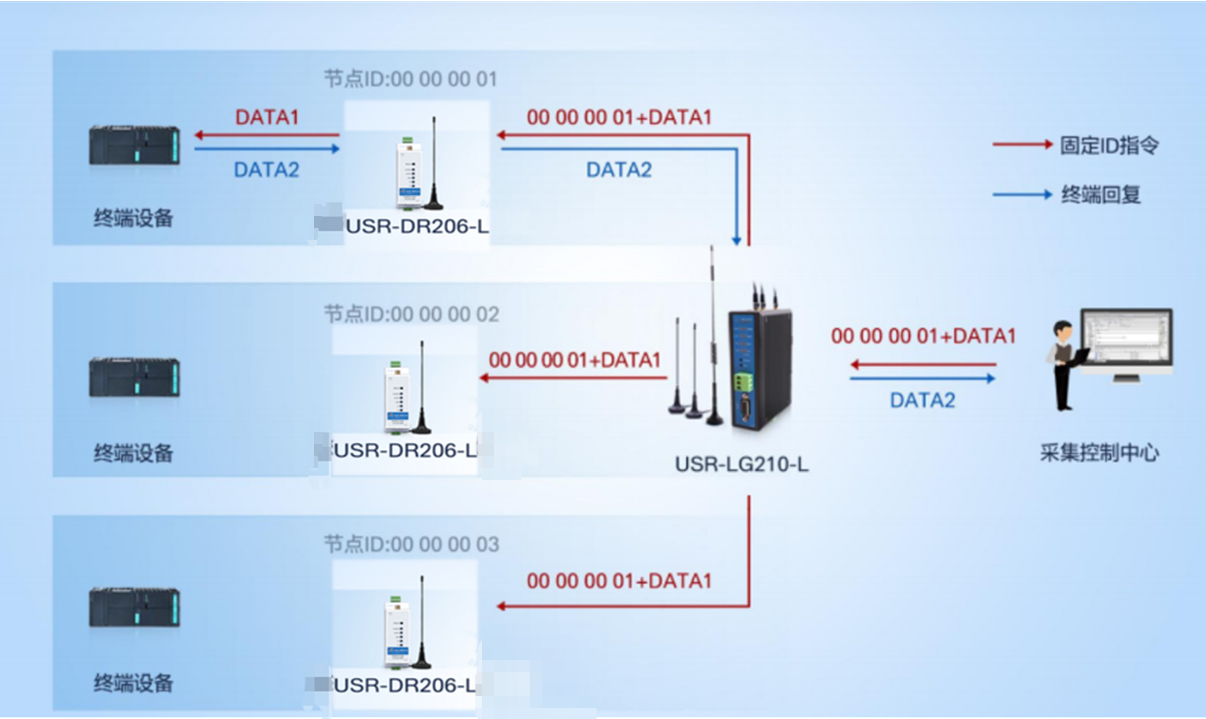

打開兩個串口調試助手，一個是LG210的串口-模擬上位機，一個是DR206的串口--模擬終端設備，測試節點和網關之間的串口指定節點通訊。

2、數據通訊

五、測試結論：

實現 USR-DR206-L 模組和 USR-LG210 網關通訊。發送和接收需滿足以下條件：

a. 速率等級相同

b. 信道一致

c. 模組協議選擇 LG210

經過測試數據可以正常通訊。

六、問題排障

1、USR-DR206設備串口進不去配置狀態怎么辦？

（1）DR206是RS485接口，使用485轉USB調試線A接A，B接B確認線序是否連接正確。若使用232串口，需確認好TX RX是否為交叉接 GND直連。

（2）在設備管理器--端口查看是否生成COM口，電腦有沒有串口驅動，若出現感嘆號，需要您自行下載驅動大師，或者是驅動精靈進行修復

（3）USR-DR206串口參數要和串口調試助手打開串口參數一致,包括波特率、數據位、停止位、校驗位

（4）點擊進入配置狀態返回+++ a a+ok是正確進入配置狀態

以上步驟排查完設備串口仍然無法通信聯系我司技術處理。
2、 USR-DR206-L 模組和 USR-LG210 網關不能通訊怎么辦？

（1）檢查參數速率等級相同、信道一致、模組協議選擇LG210
（2）指定節點數據傳輸格式：節點ID+數據。

撰寫人：于冰
