一、資料下載

USR-W630 說明書：http://imbacareer.com.cn/Download/654.html

串口調試助手二合一：http://imbacareer.com.cn/Download/27.html

AT指令軟件：http://imbacareer.com.cn/Download/91.html

USR-W630 軟件設計手冊：http://imbacareer.com.cn/Download/655.html

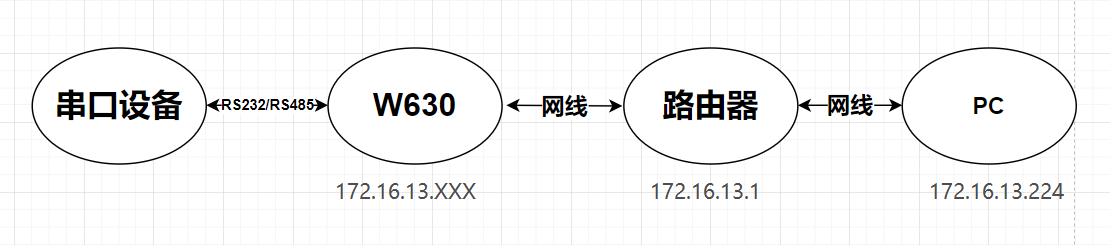

二、網絡拓撲圖

1、W630通過網線連接路由器

2、PC通過網線或者wifi連接路由器

3、W630和PC在同一個局域網中

注：本案例中的串口設備用PC端的串口調試軟件替代

三、W630端設置

1、硬件連接：W630的串口通過232/485轉USB連接到電腦上，接上wifi天線，供電

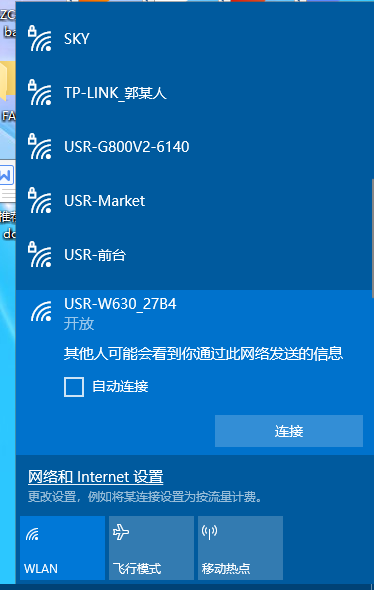

2、電腦連接W630的wifi，連接成功后，電腦會獲取到10.10.100.xx網段的IP地址

實際測試中電腦搜索不到設備wifi可參考五章節附件1排查

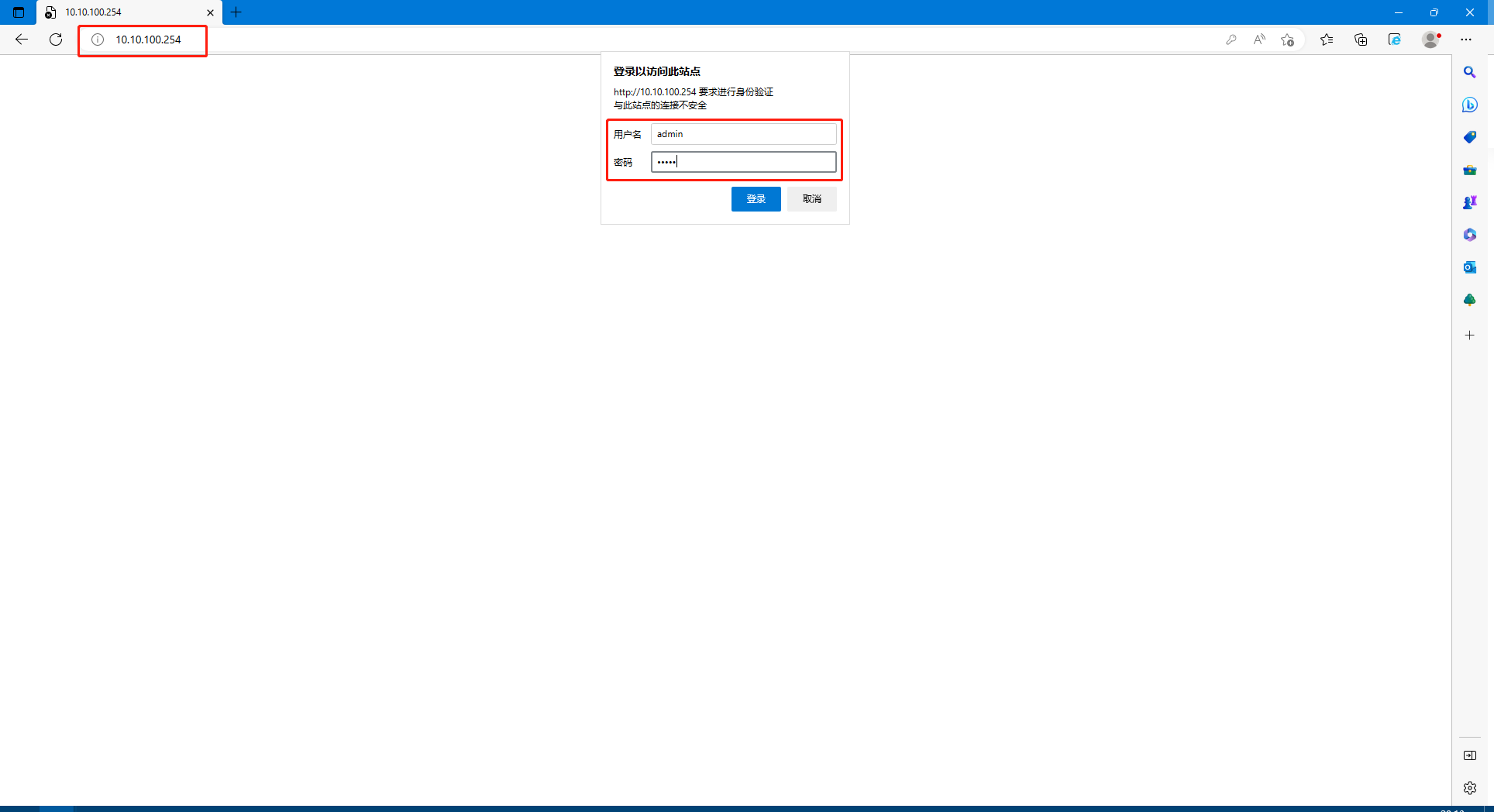

3、電腦打開W630的內置網頁：瀏覽器輸入10.10.100.254，用戶名/密碼：admin/admin

實際測試中電腦瀏覽器輸入10.10.100.254進不去內置網頁可參考五章節附件2排查

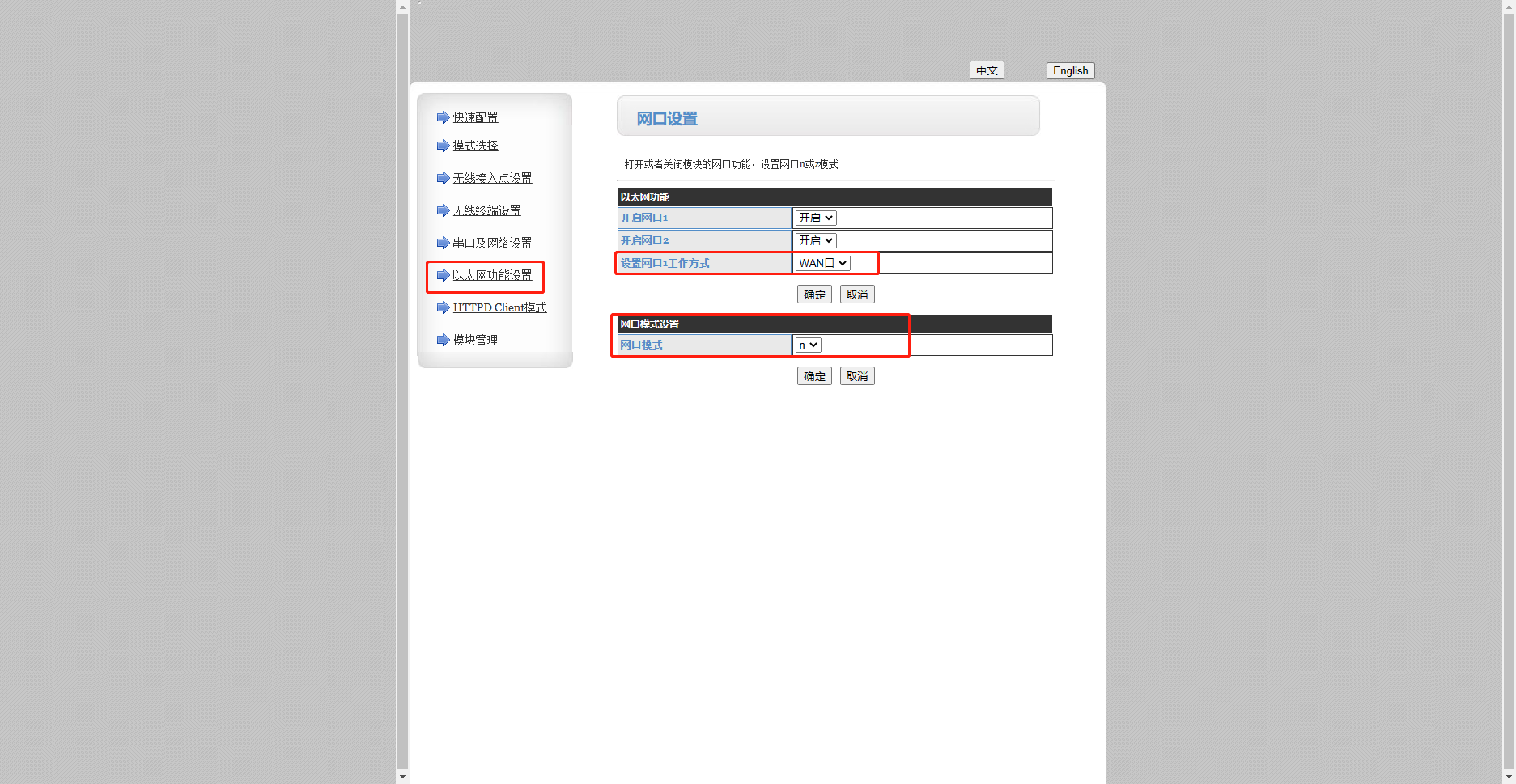

4、以太網功能設置，設置網口工作方式wan口，網口模式n所有參數設置完成后重啟

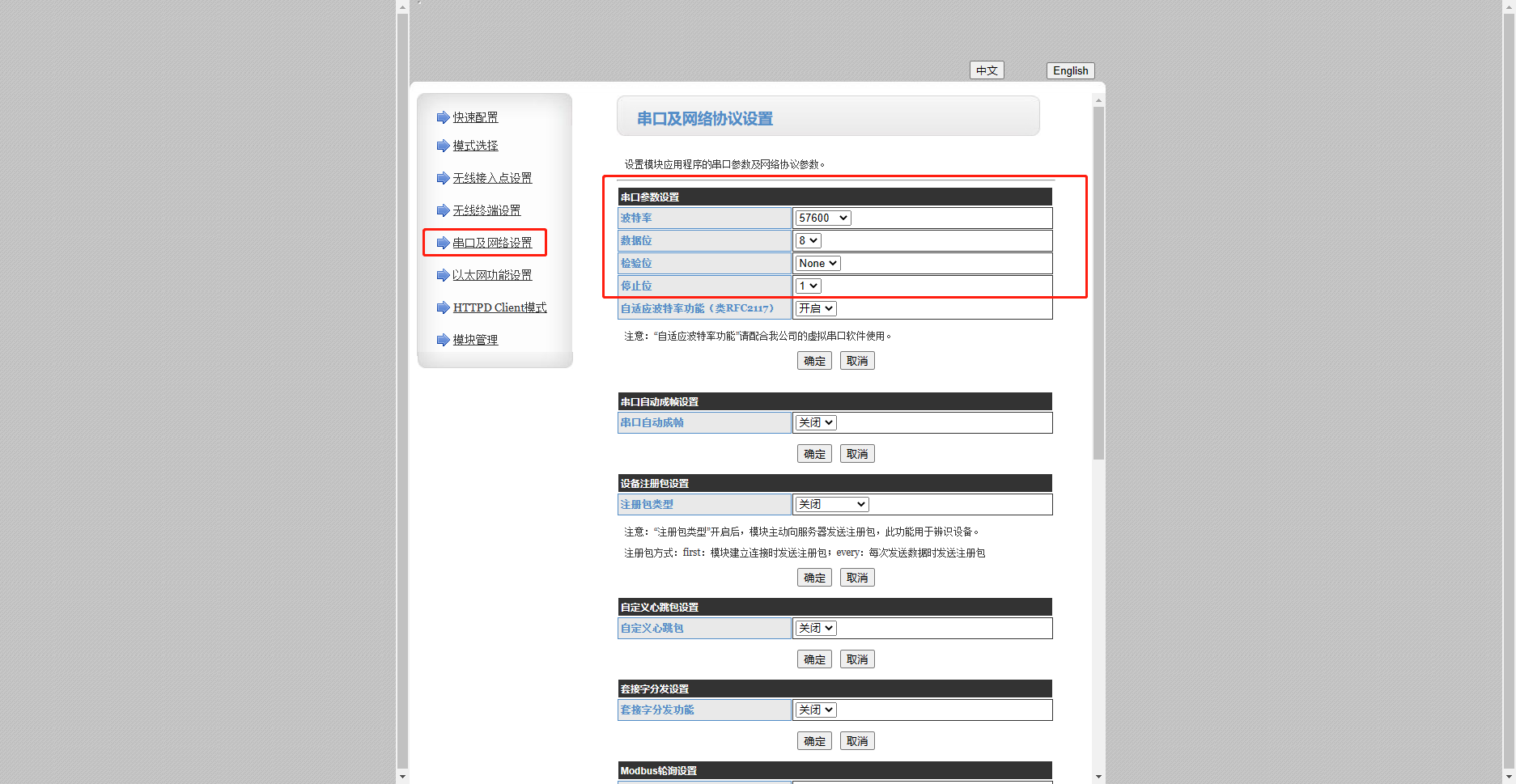

5、串口及網絡設置，可以根據實際情況修改W630的串口等參數在本案例中我們保持W630出廠默認參數

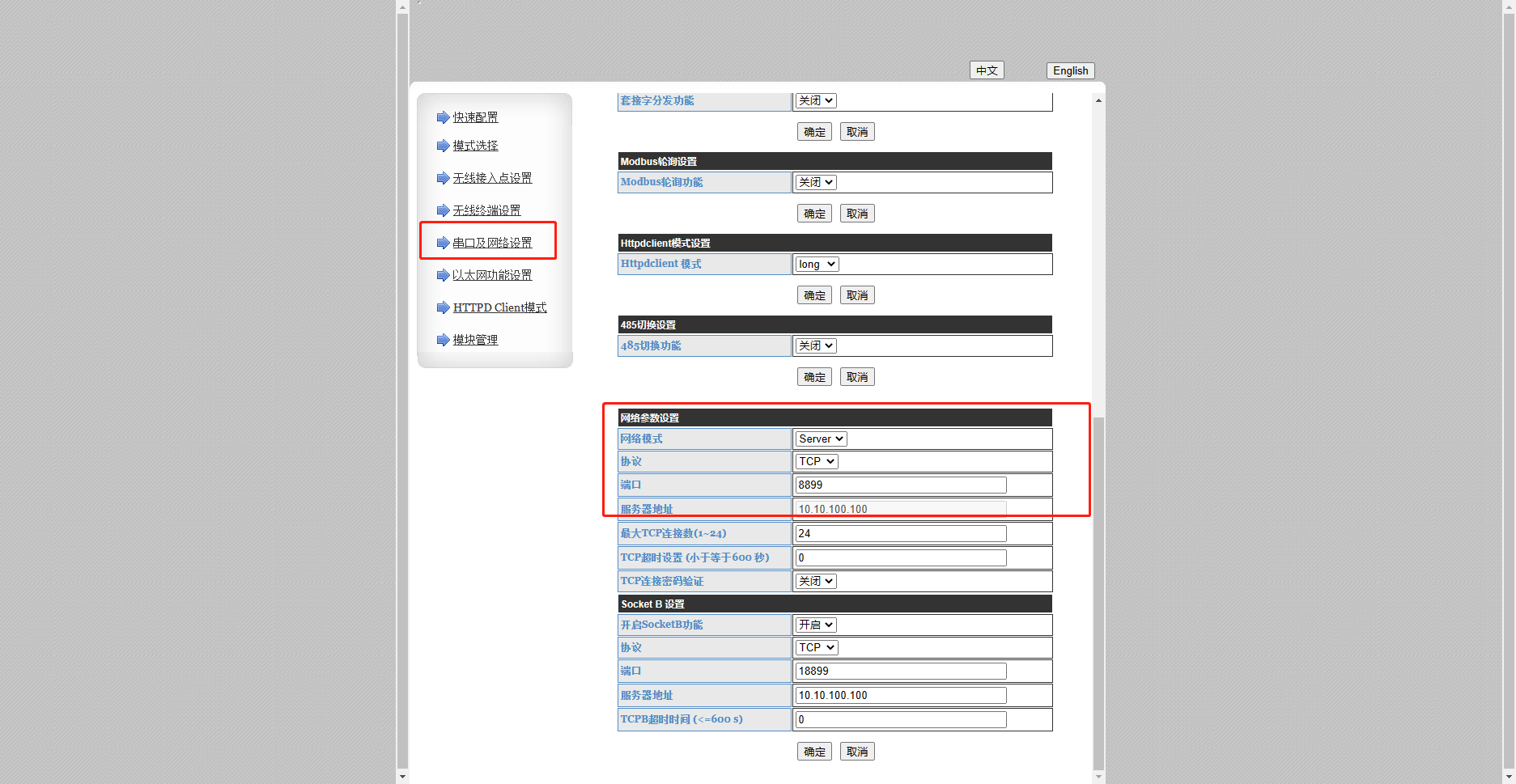

6、W630根據實際設置工作模式，這里保持W630默認參數

7、重啟

四、測試

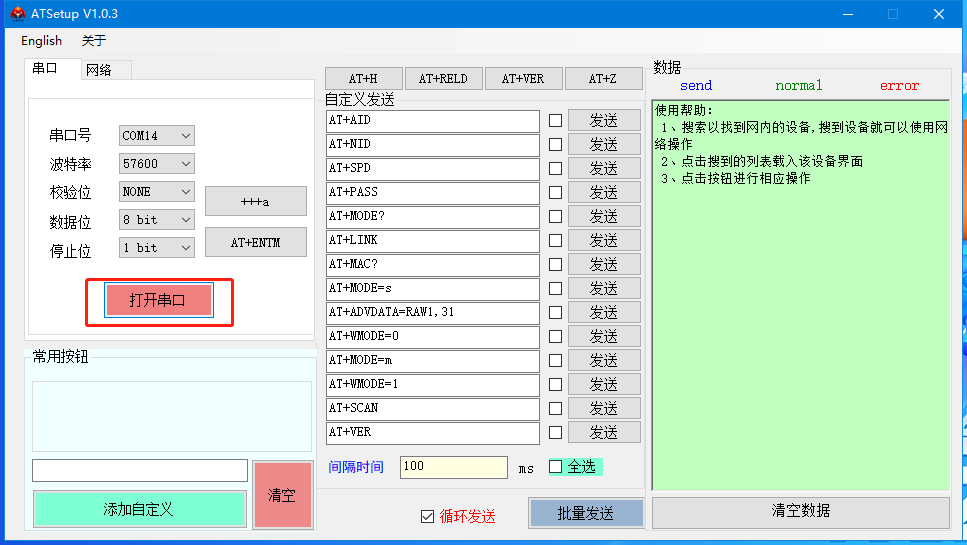

1、查詢W630獲取到的IP地址，打開AT設置軟件：共有2中方式

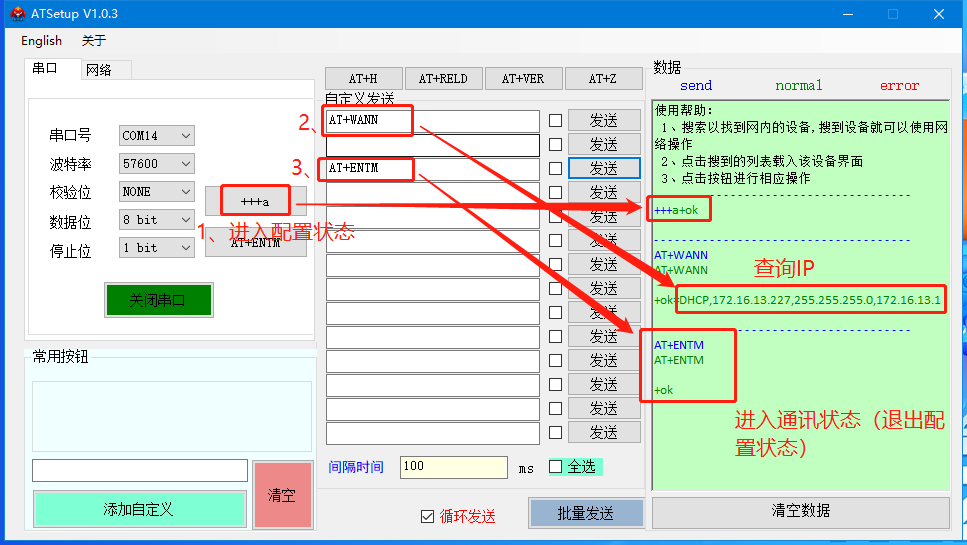

（1）通過AT指令查詢

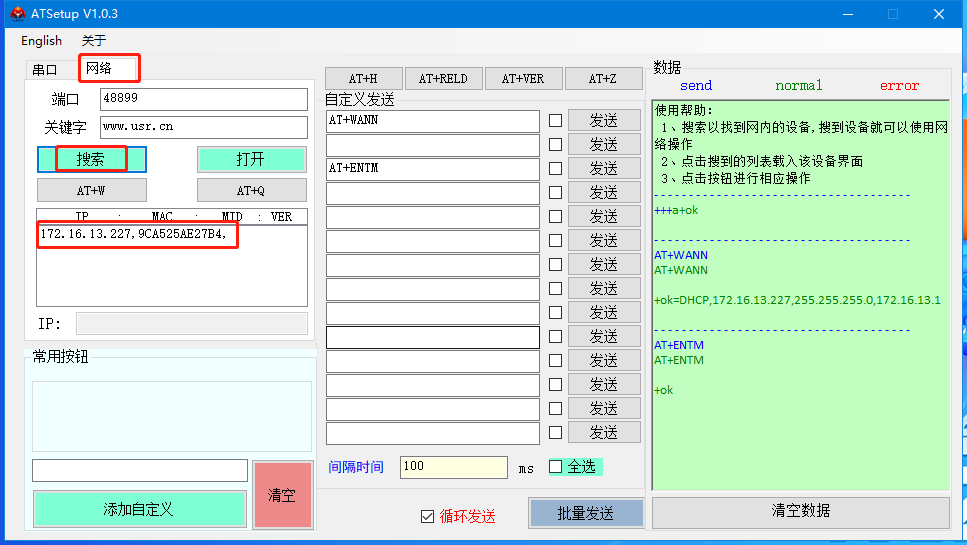

（2）通過網絡查詢

獲取到IP地址后，關閉該軟件

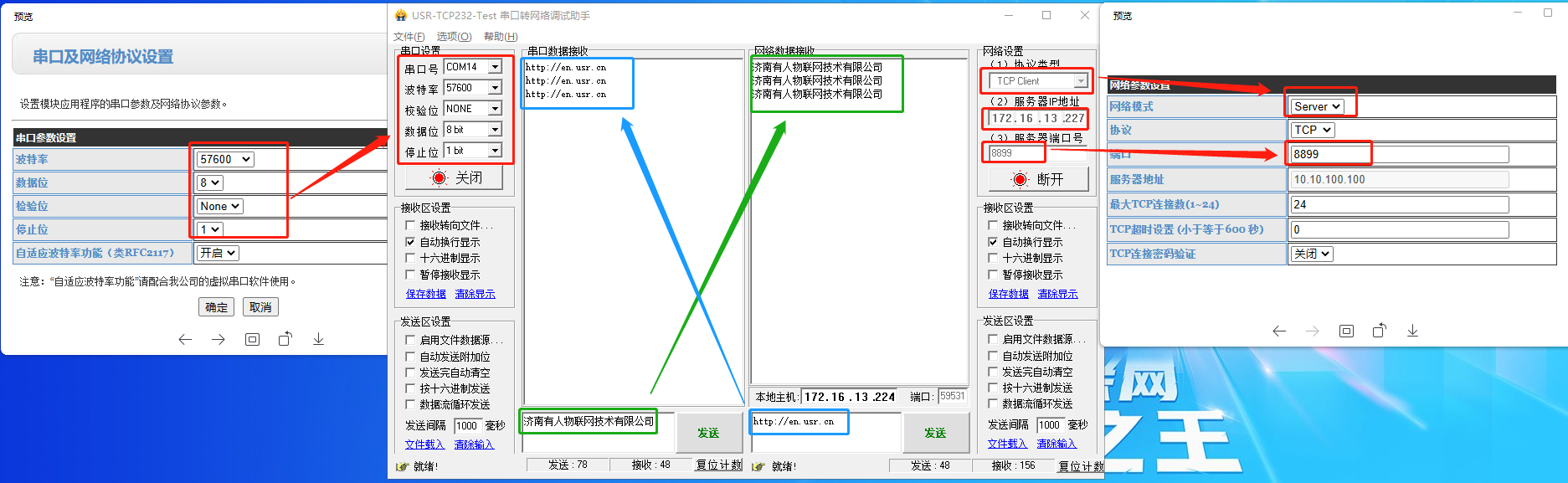

2、數據測試

打開串口網絡二合一調試助手

實際測試中網絡調試助手無法和設備建立連接可參考五章節附件3排查

實際測試中調試助手的網絡端和串口端互發數據不通可參考五章節附件4排查

五、常見問題及解決方法

附件1

電腦搜不到設備的wifi是什么原因？

答：1、檢查設備的天線是否接好

2、檢查設備供電是否穩定

附件2

電腦瀏覽器輸入10.10.100.254進不去內置網頁是什么原因？

答：1、檢查電腦連接W630的wifi是否成功

2、電腦能否ping通10.10.100.254

附件3

網絡調試助手無法和設備建立連接是什么原因？

答：1、檢查防火墻殺毒軟件是否關閉

2、檢查是否是設備做TCP Server電腦（網絡調試助手）做TCP Client，或者是否是設備做TCP Client 電腦（網絡調試助手）做TCP Server,不可以設備和電腦（網絡調試助手）都做TCP Client也不可以設備和電腦（網絡調試助手）都做TCP Server

附件4

調試助手網絡端和串口端互發數據不通是什么原因？

答：1、檢查串口接線,若是485轉USB的是否為A接A、B接B；若是232轉USB的是否為TX接RX、RX接TX

2、檢查串口線是否有問題，換一個串口線

撰寫人：崔麗麗
