一、資料下載

1、 USR-W630 軟件設計手冊官網下載鏈接：http://imbacareer.com.cn/Download/655.html

2、 USR-W630 說明書官網下載鏈接：http://imbacareer.com.cn/Download/654.html

3、 USR-W630 規格書官網下載鏈接：http://imbacareer.com.cn/Download/711.html

4、 USR-W630 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

5、 串口網絡助手下載鏈接：http://imbacareer.com.cn/Download/27.html
二、準備工作

USR-W630 產品 1臺

5V或12V電源適配器 1個

USB-RS232串口線 1條

外網路由器 1個

超五類網線 1根

筆記本電腦 1臺
三、設置步驟

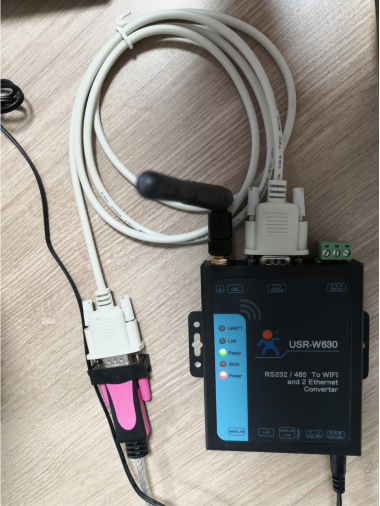

USR-W630的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

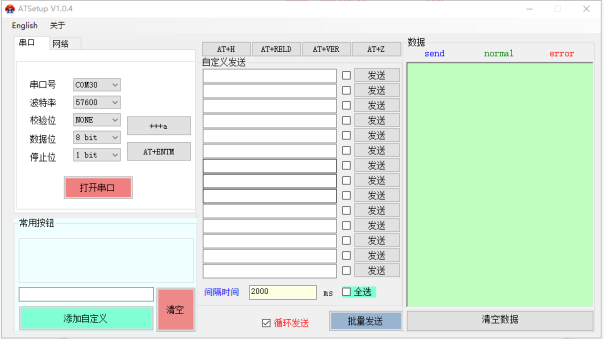

電腦打開設置軟件。

附圖：

四、 產品參數設置：

1、 串口AT指令配置AP+STA模式：

USR-W630的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦打開USR-W630的設置軟件，點擊串口，選擇對應的串口線COM口號。右側可以輸入以下AT指令，逐條發送，串口AT指令設置AP+STA。

WIFI串口服務器參數設置如下：

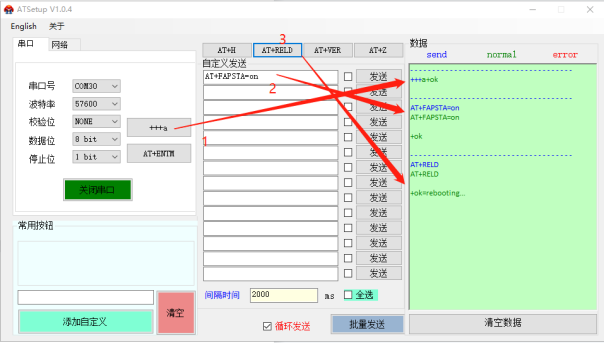

(1) 串口發送+++a 進配置，返回a+ok

(2) 開啟WIFI串口服務器AP+STA功能

AT+FAPSTA=on

(3) 恢復出廠設置后生效

AT+RELD

(4) 串口再次發送+++a 進配置，返回a+ok

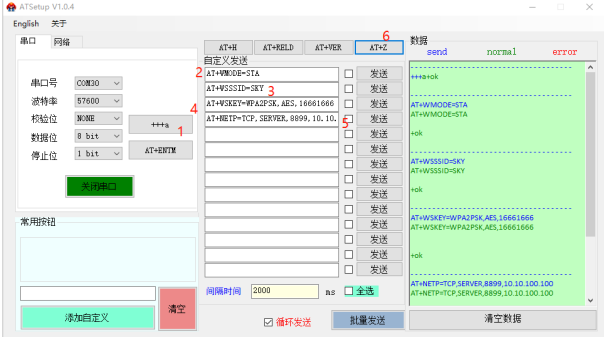

(5) 將WIFI串口服務器設置成STA模式，此時，WIFI串口服務器AP接口依然有效：

AT+WMODE=STA

(6) 設置WIFI串口服務器要連接路由的參數（我測試用的路由器SSID名為：SKY，加密模式算法：WPA2PSK,AES，密碼為：16661666），客戶實際現場連接客戶現場的路由器WiFi名和密碼

設置如下：

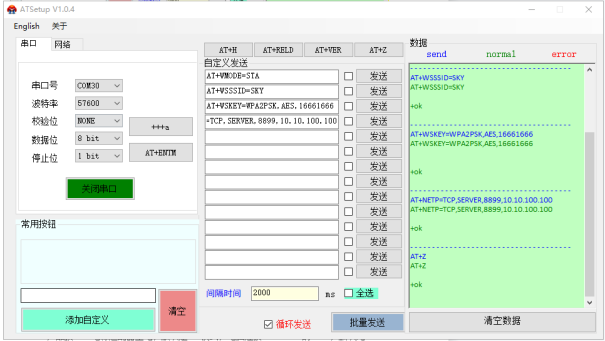

AT+WSSSID=SKY

AT+WSKEY=WPA2PSK,AES,16661666

(7) 設置SocketA參數

SocketA設置示例：

AT+NETP=TCP,Server,8899,10.10.100.100

設置要連接到的服務器的IP和端口號（根據客戶現場實際應用設置參數）

(8) 重啟WIFI串口服務器：

AT+Z

完成參數設置。

2、 網絡AT指令配置AP+STA模式：

USR-W630產品接12V電源適配器上電，默認是AP模式，電腦連接USR-W630的WiFi，默認無WiFi密碼。網絡AT指令設置AP+STA。

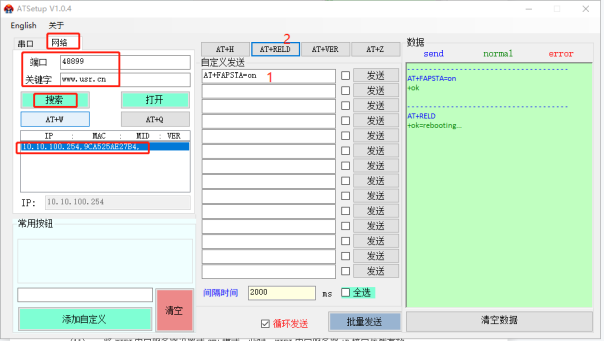

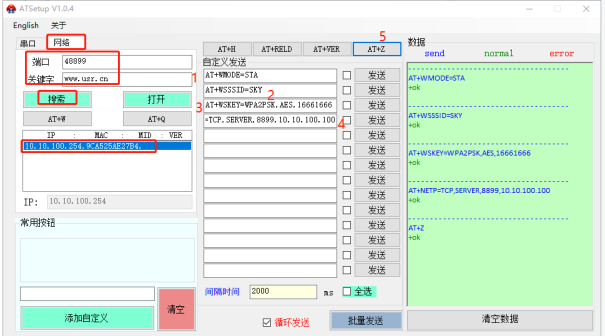

（1）電腦打開USR-W630的設置軟件，點擊網絡，用搜索端口48899，搜索關鍵字imbacareer.com.cn 去搜索USR-W630的IP，點擊IP，右側可以輸入以下AT指令，逐條發送。

（2）開啟WIFI串口服務器AP+STA功能

AT+FAPSTA=on

（3）恢復出廠設置后生效

AT+RELD

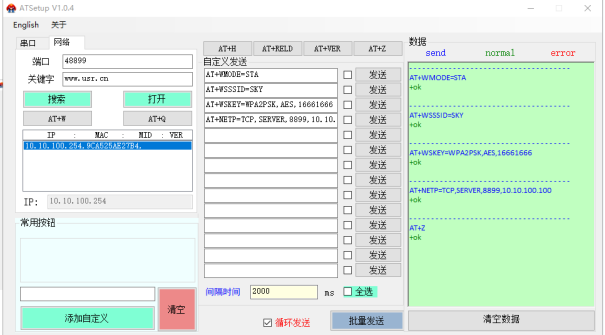

（4）再次點擊網絡搜索，用搜索端口48899，搜索關鍵字imbacareer.com.cn 去搜索USR-W630的IP，點擊IP，右側可以輸入以下AT指令，逐條發送。

（5）將WIFI串口服務器設置成STA模式，此時，WIFI串口服務器AP接口依然有效：

AT+WMODE=STA

（6）設置WIFI串口服務器要連接路由的參數（我測試用的路由器SSID名為：SKY，加密模式算法：WPA2PSK,AES，密碼為：16661666），客戶實際現場連接客戶現場的路由器WiFi名和密碼

設置如下：

AT+WSSSID=SKY

AT+WSKEY=WPA2PSK,AES,16661666

（7）設置SocketA參數

SocketA設置示例：

AT+NETP=TCP,Server,8899,10.10.100.254

設置要連接到的服務器的IP和端口號（根據客戶現場實際應用設置參數）

（8）重啟WIFI串口服務器：

AT+Z

完成參數設置。

五、 功能調試：

1、 功能描述

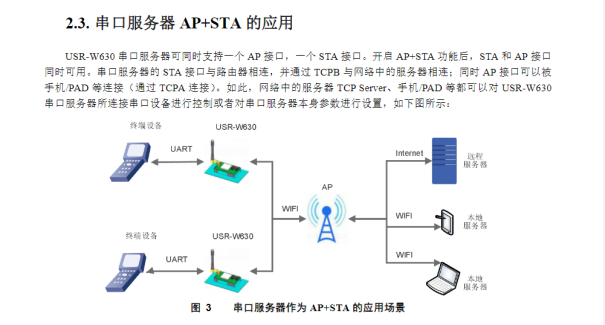

USR-W630串口服務器可同時支持一個AP接口，一個STA接口。

開啟AP+STA功能后，STA和AP接口同時可用。

串口服務器的STA接口與路由器相連，并通過TCPB與網絡中的服務器相連；同時AP接口可以被手機/PAD等連接（通過TCPA連接）。

如此，網絡中的服務器TCPServer、手機/PAD等都可以對USR-W630串口服務器所連接串口設備進行控制或者對串口服務器本身參數進行設置。

2、 AP模式功能調試

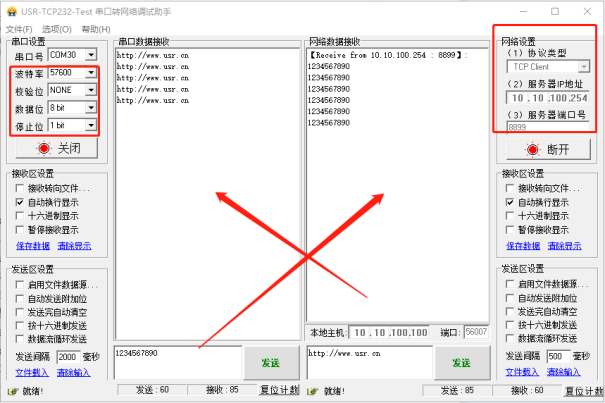

USR-W630設置AP+STA模式，USR-W630 AP模式默認IP是10.10.100.254,電腦連接USR-W630的WiFi。打開串口網絡助手，打開USB-RS232串口線COM口，波特率57600，網絡端用TCP client，服務器地址填10.10.100.254，服務器端口填8899，點擊建立TCP連接，測試串口和網絡之間數據傳輸。

3、 STA模式功能調試

USR-W630設置AP+STA模式，USR-W630 STA模式連接路由器SKY,電腦連接同一個路由器SKY。

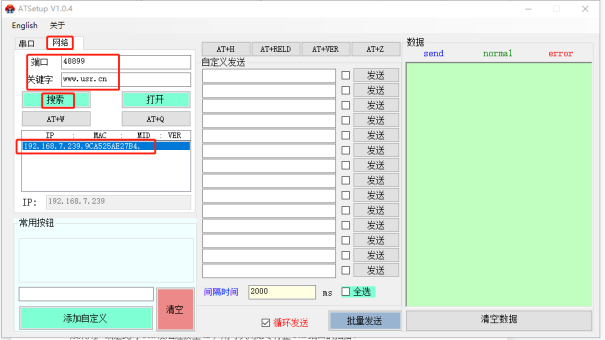

打開At-setup網絡助手，用搜索端口48899，搜索關鍵字imbacareer.com.cn 去搜索路由器DHCP動態給USR-W630 分配的IP。

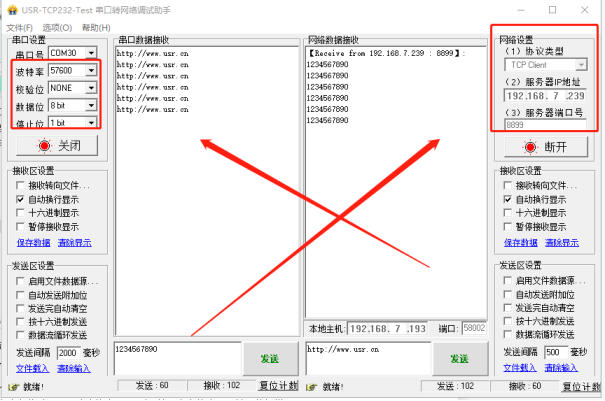

打開串口網絡助手，打開USB-RS232串口線COM口，波特率57600，網絡端用TCP client，服務器地址填路由器給USR-W630分配的IP 192.168.7.239，服務器端口填8899，點擊建立TCP連接，測試串口和網絡之間數據傳輸。
