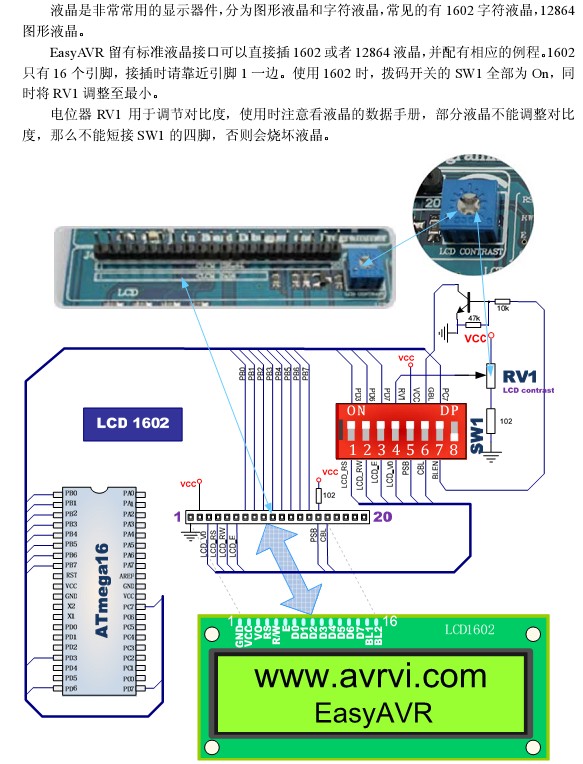

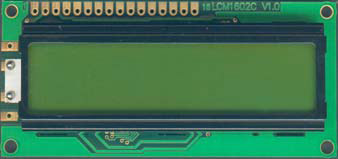

最常用的工業字符型液晶之一,能夠同時顯示16x02即32個字符。(16列2行)
市面上字符液晶絕大多數是基于 HD44780 液晶芯片,1602字符型LCD通常有14條引腳線或16條引腳線的LCD,多出來的2條線是背光電源線,VCC(15腳)和地線GND(16腳),其控制原理與14腳的LCD完全一樣。
1602液晶模塊內部的字符發生存儲器(CGROM)已經存儲了160個不同的點陣字符圖形,這些字符有:阿拉伯?dāng)?shù)字、英文字母的大小寫、常用的符號、和日文假名等,每一個字符都有一個固定的代碼,比如大寫的英文字母“A”的代碼是01000001B(41H),顯示時模塊把地址41H中的點陣字符圖形顯示出來,我們就能看到字母“A”。
顯示地址(看了這個就知道為什么程序里面換行,要把地址加0x40了)
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
00H | 01H | 02H | 03H | 04H | 05H | 06H | 07H | 08H | 09H | 0AH | 0BH | 0CH | 0DH | 0EH | 0FH |
40H | 41H | 42H | 43H | 44H | 45H | 46H | 47H | 48H | 49H | 4AH | 4BH | 4CH | 4DH | 4EH | 4FH |
