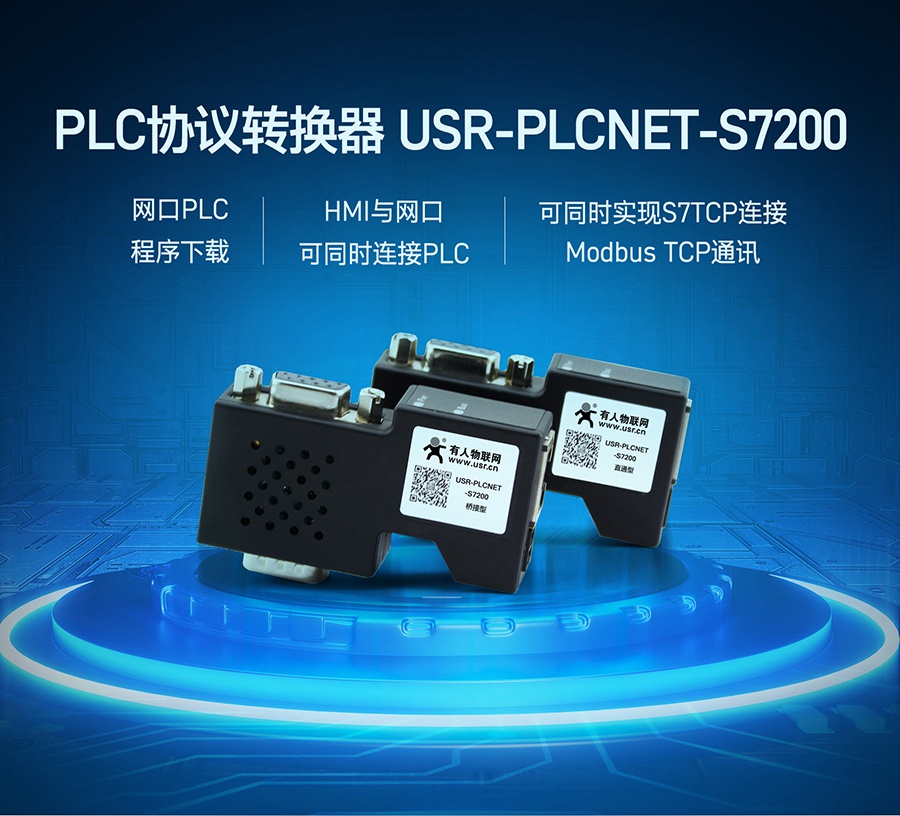

基本功能
支持網口編程下載、上位機監控、PPI轉以太網通訊。PLCNET-S7200不占用S7-200的
通訊口，編程軟件/上位機軟件通過以太網對PLC數據監控和采集的同時，
觸摸屏可通過擴展RS485口與PLC進行通訊。
基本功能
支持網口編程下載、上位機監控、PPI轉以太網通訊。
PLCNET-S7200不占用通訊口，編程軟件/上位機軟件
通過以太網對PLC數據監控和采集的同時，
觸摸屏可通過擴展RS485口與PLC進行通訊。

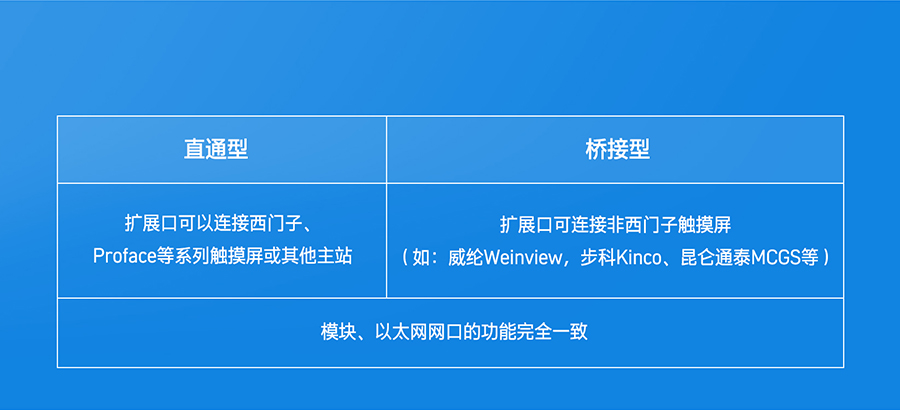

PLCNET-S7200型號分類

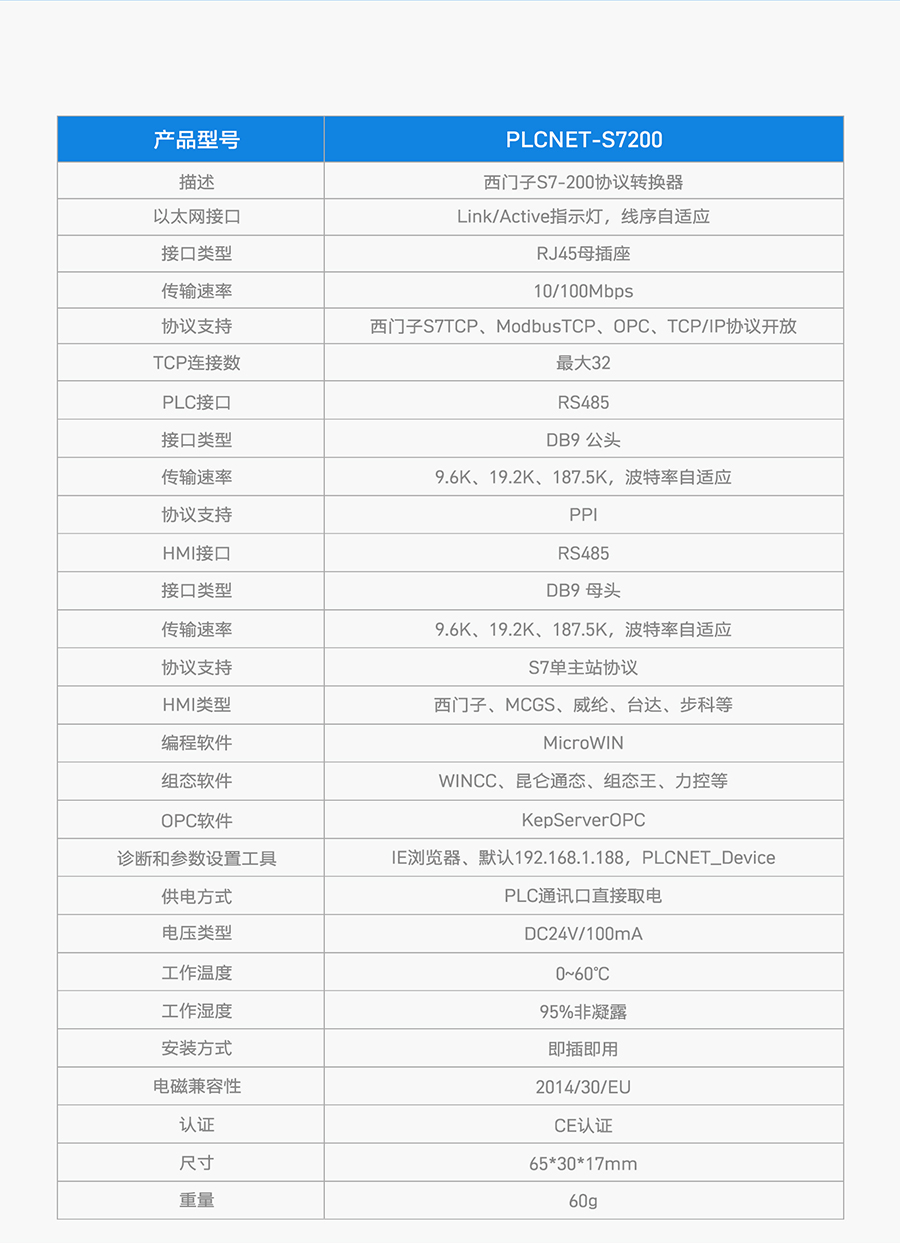

規格參數

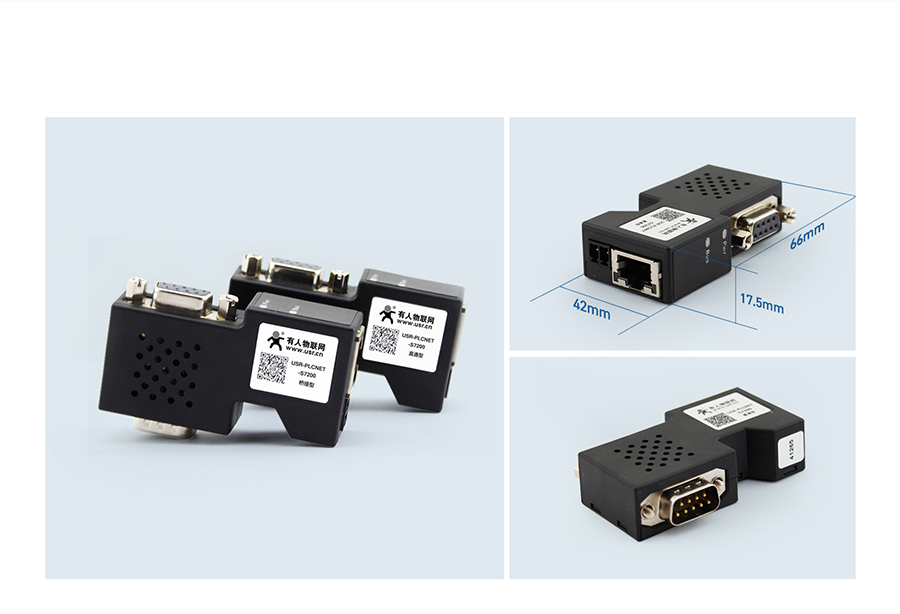

產品細節
更多功能

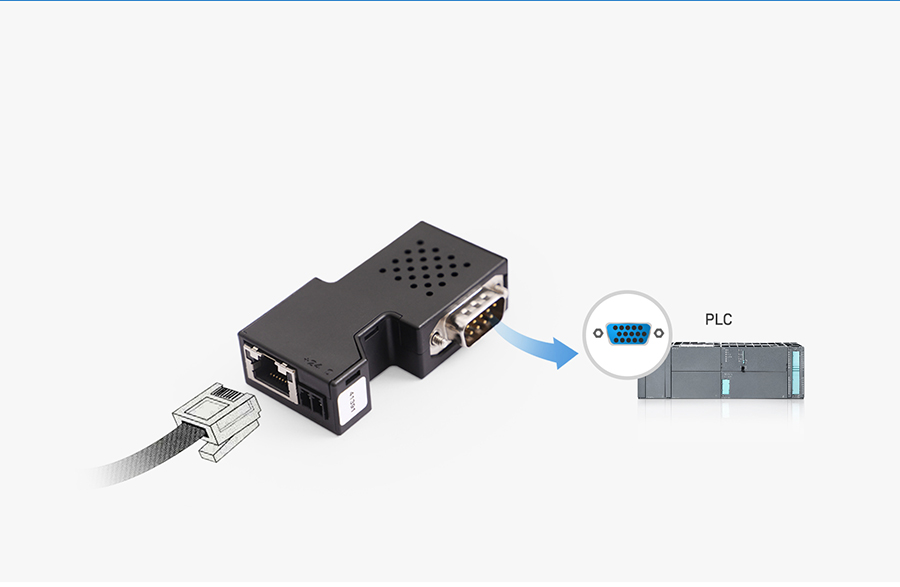

S7網口數據轉PPI串口數據
PLCNET-S7200支持西門子PPI協議轉換為西門子S7以太網協議

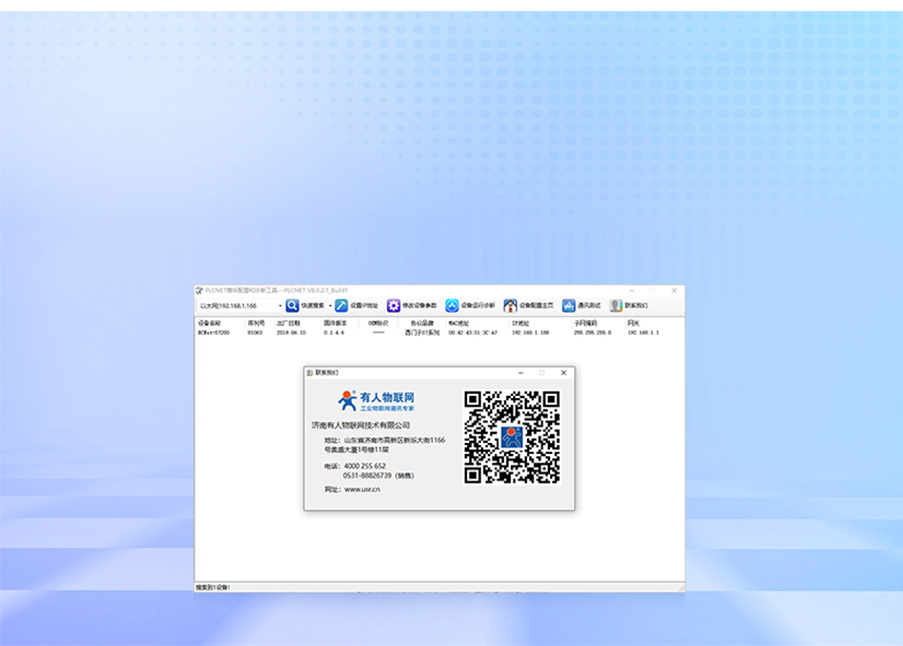

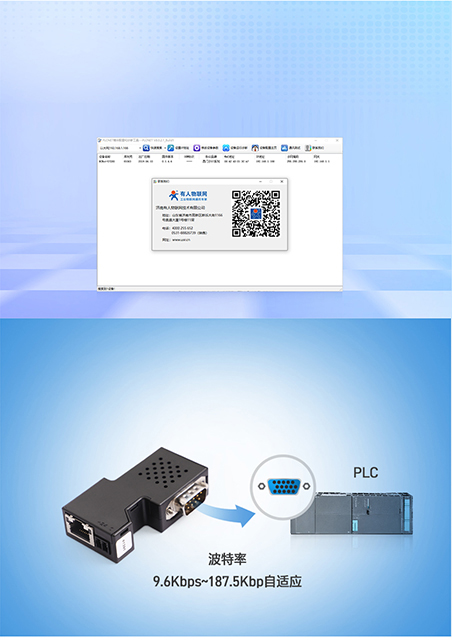

專屬配置診斷工具
PLCNET-S7200提供上位機配置軟件，可設置IP地址、設備參數，
監測設備運行狀態，同時其自帶內置網頁有快速打開按鈕，
可隨時進行通訊測試。

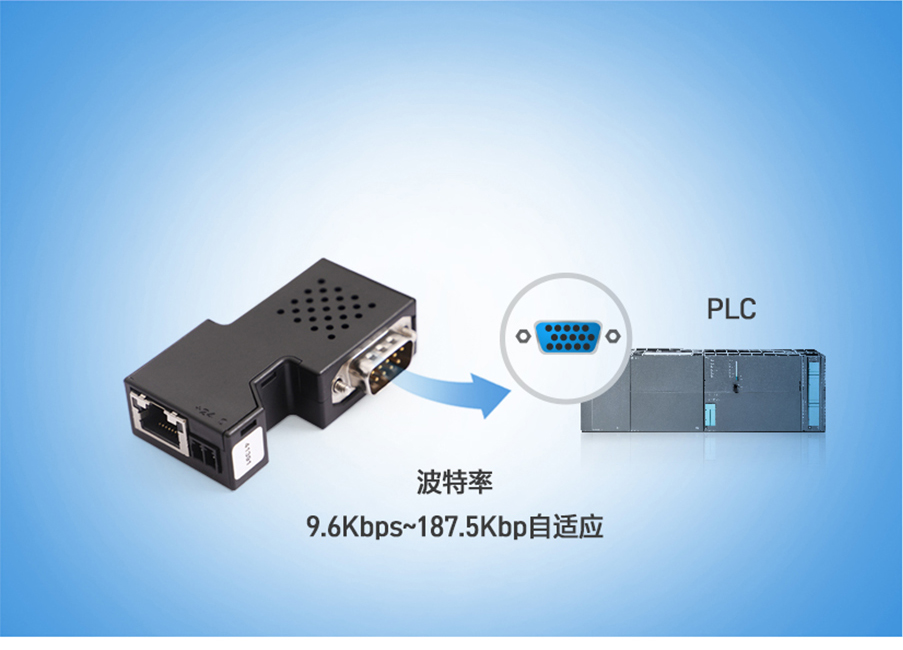

串口自適應
PLC與HMI口均支持波特率自動偵測：默認為開啟狀態，
可設置固定波特率。

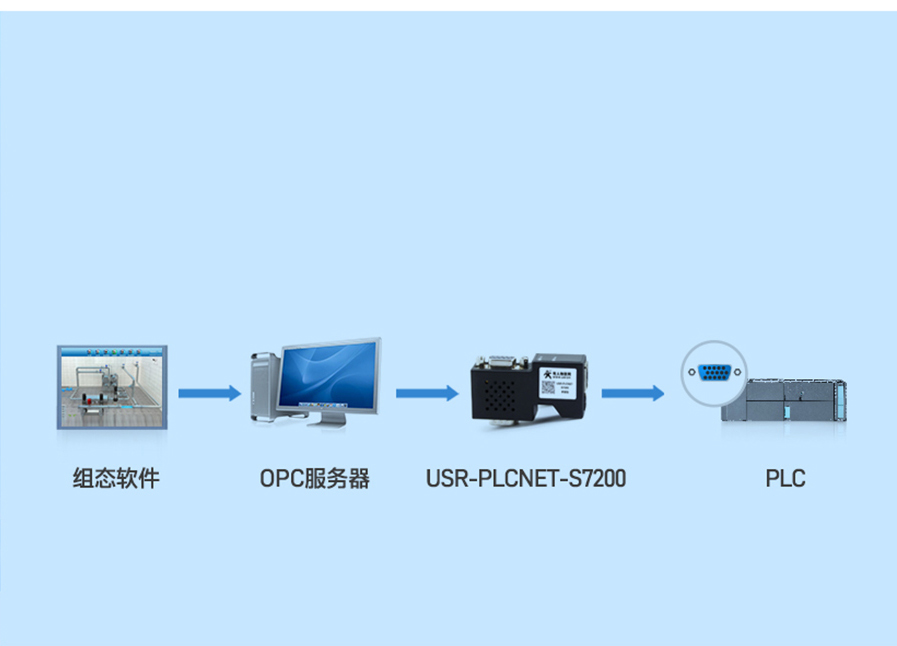

支持OPC通道
設備支持OPC功能，組態軟件可通過KepServerOPC驅動與
PLCNET-S7200連接，讀取西門S7-200PLC數據，
使用時直接選擇西門子S7-TCP驅動即可。

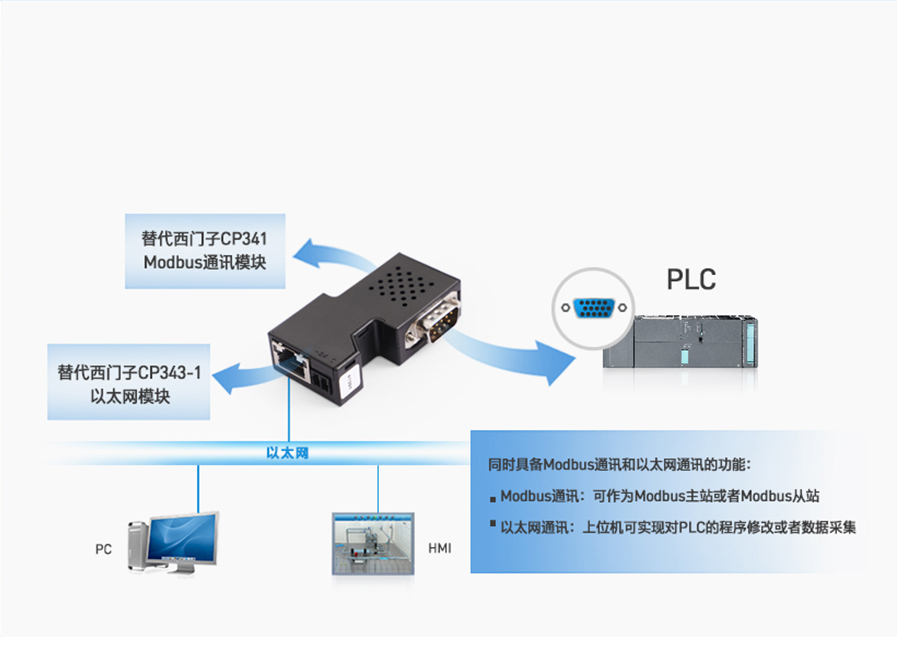

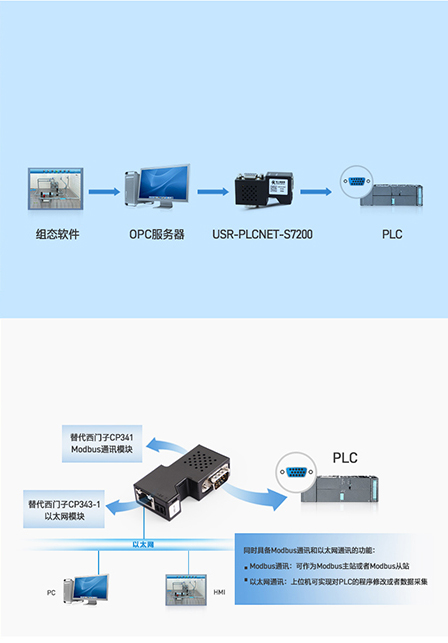

多主站通訊
擴展口作為 Modbus 主站運行，連接外部 Modbus 儀表，
根據預置命令在西門子 PLC 與Modbus 儀表之間交換數據。
專屬配置診斷工具
PLCNET-S7200提供上位機配置軟件，可設置IP地址、設備參數，
監測設備運行狀態，同時其自帶內置網頁有快速打開按鈕，
可隨時進行通訊測試。
支持OPC通道
設備支持OPC功能，組態軟件可通過KepServerOPC驅動與
PLCNET-S7200連接，讀取西門S7-200PLC數據，
使用時直接選擇西門子S7-TCP驅動即可。
串口自適應
PLC與HMI口均支持波特率自動偵測：默認為開啟狀態，
可設置固定波特率。
多主站通訊
擴展口作為 Modbus 主站運行，連接外部 Modbus 儀表，
根據預置命令在西門子 PLC 與Modbus 儀表之間交換數據。
應用案例

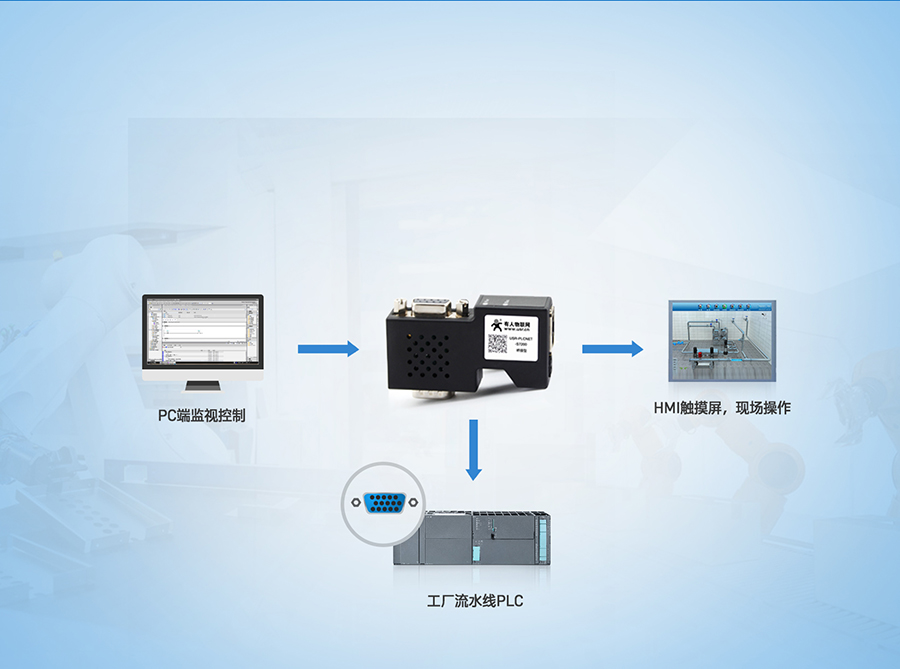

流水線工廠應用
將PLCNET-S7200連接到流水線中的PLC，PC端通過S7200
實現以太網對PLC編程下載、實時監控流水線PLC
工作情況。同時，HMI觸摸屏連接S7200，
可現場對流水線上的PLC進行操作。
