物聯網網關評估板_LoRa|ble|WIFI|433|zigbee開發板

USR-GW-EVK為有人研發的一款無線網關的調試版，通過串口可以控制多種無線模塊的收發，從而方便用戶前期的調試。
（注意：成品評估板，暫無Zigbee模塊?。?/span>

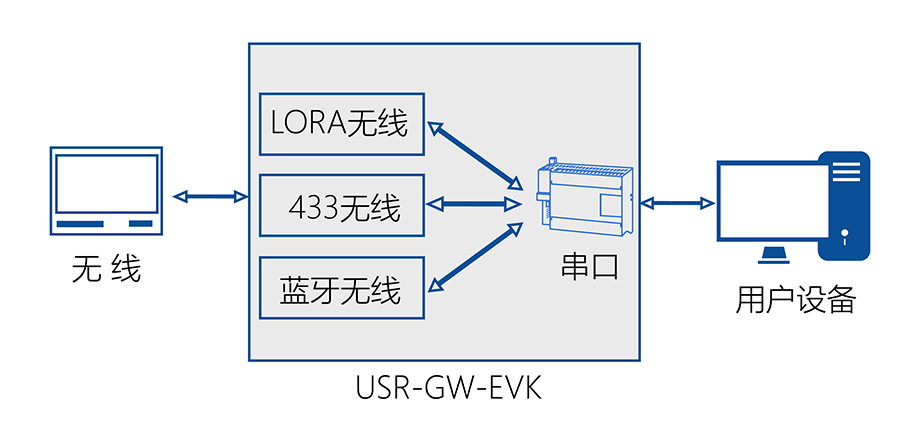

數據通訊過程

通過LORA無線通訊、433無線通訊、藍牙無線通訊方式與串口透?jìng)鳎M(jìn)行無線數據收發控制。

物聯網網關評估板數據通訊過程

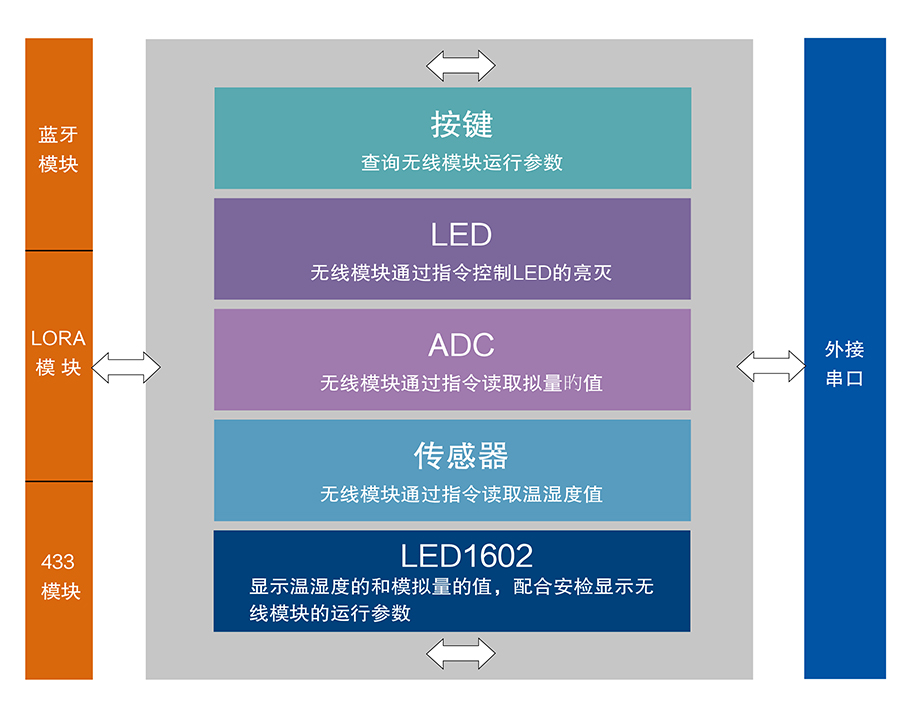

功能結構圖

不僅可以通過串口接收和發送無線模塊的數據，也可以通過無線模塊讀取和控制傳感器和外設。

物聯網網關評估板功能結構圖

產品特點

  • 實現調試主流無線模塊，能夠通過串口控制實現無線模塊數據的收發控制
  • 支持433無線，默認支持芯片 SI4438
  • 支持藍牙，USR-BLE100，串口透?jìng)鳎琧ypress芯片
  • 支持Lora，SPI接口，SX1278
  • 支持一路溫濕度傳感器
  • 支持4路I/O控制，通過LED顯示控制結果
  • 支持一路模擬量輸入
  • 支持4路按鍵控制
  • 支持1602液晶顯示，顯示溫濕度和無線模塊狀態
  • 支持一路串口輸入，能夠設置參數和查詢功能

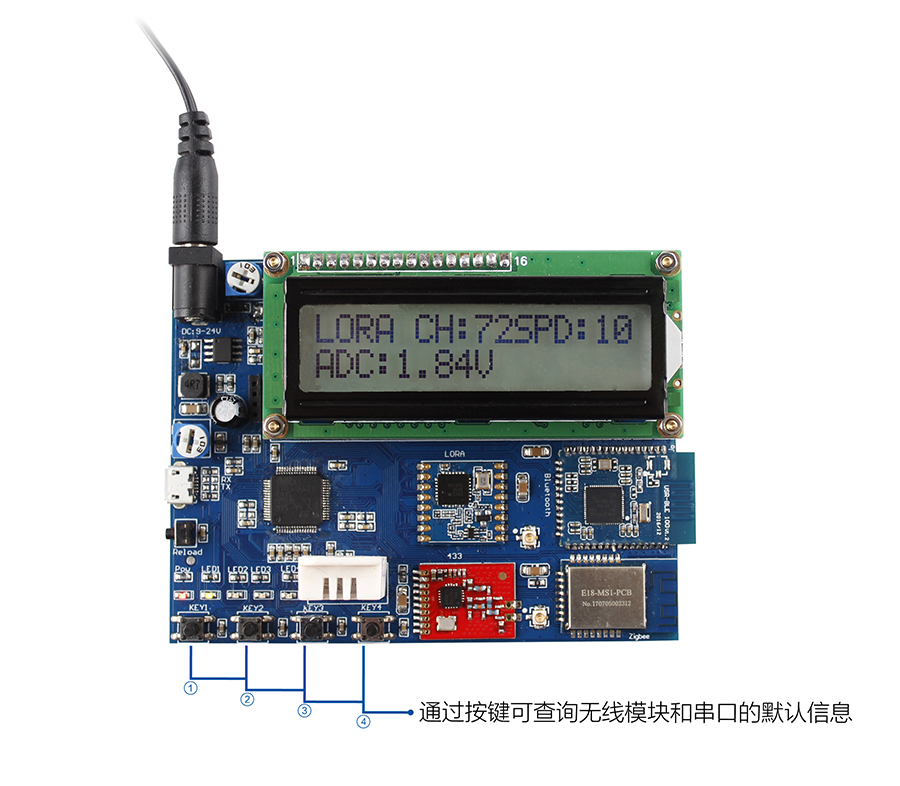

按鍵查詢

通過按鍵可查詢無線模塊和串口的默認信息。

物聯網網關評估板按鍵查詢

測試物聯網網關

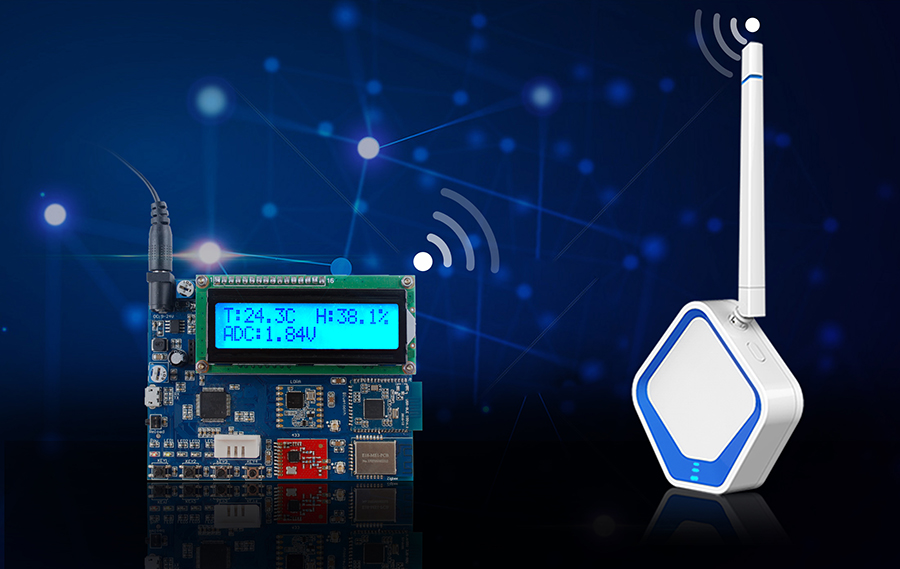

可與物聯網網關USR-GW200通過無線連接后，進行無線數據傳輸雙向傳輸、模塊測試/開發等，并且通過GW200查詢EVK上的溫濕度。
