實現串口到以太網口的數據的雙向透明轉發，用戶無需關心具體細節，模塊內部完成協議轉換，通過簡單設置即可設定工作細節。
貼片式TTL串口轉以太網模塊
聯網模塊USR-TCP232-S2，是一款全新的，小體積的串口轉以太網模塊，這是一款能實現網口與TTL串口之間直接的數據透明傳輸?shù)脑O(shè)備。并可通過電平轉換電路應用于232和485接口。
S2模塊功耗低，全速工作僅消耗較小的電流。搭載M0系列32位處理器，運行速率快，效率更高。同時模塊多樣化的功能，更能滿足客戶的需求。
S2模塊操作簡單，兼容性強。在增加新功能的基礎上兼容T24系列的設置協議，為老用戶使用提供方便。同時，又增加了類似于M4的設置協議，采用其他系列產品設置協議的客戶，僅需簡單調整，即可應用于S2。
1路TTL串口小體積低成本ARM處理器速度快穩定性高

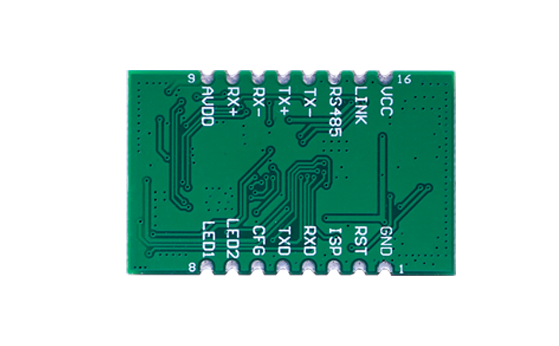

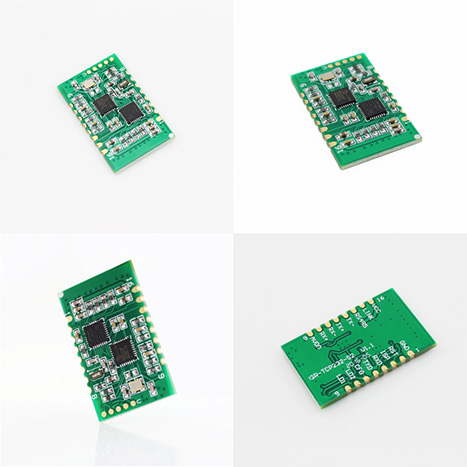

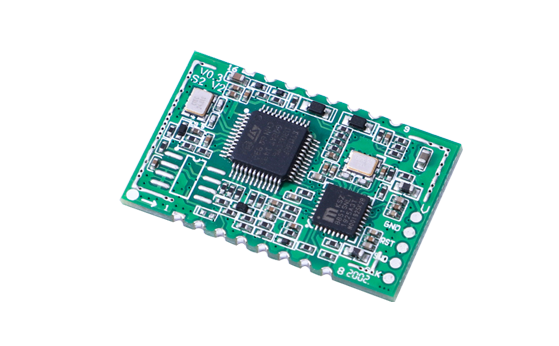

產品圖片
產品特點
● 10/100Mbps 自適應以太網接口，支持AUTO-MDIX網線交叉直連自動切換
● 工作模式可選擇 TCP Server，TCP Client，UDP Client，UDP Server，HTTPD Client
● 串口波特率從600bps到460.8Kbps可設置，支持None，Odd，Even，Mark，Space五種校驗
● 自定義心跳包機制，保證連接真實可靠，杜絕死連接
● 自定義注冊包機制，檢測連接狀態，也可做自定義包頭
● TCP Server模式下，連接Client的數量可在1到16個之間任意設置，默認4個，已連接Client的IP可顯示，按連接計算發送/接收數據。
● 支持網頁、AT指令、串口協議、網絡協議設置參數，提供設置協議，供客戶集成到自己的軟件中去
● DHCP功能，能夠自動獲取IP
● MAC地址可修改，出廠燒寫全球唯一MAC
● DNS功能，域名解析
● DNS服務器地址可自定義設置
● 通過網絡升級固件功能，升級固件更加方便
● 支持虛擬串口，配套有人自主開發的USR-VCOM軟件
● 同時支持軟件和硬件恢復出廠設置
● 可以跨越網關，交換機，路由器運行
● 可以工作在局域網，也可訪問外網
● 提供上位機編程例子（Socket），VB、C++、Delphi、Android、IOS等
● 豐富的實際運用案例可官網下載
● 可根據客戶個性化的需求，進行產品定制

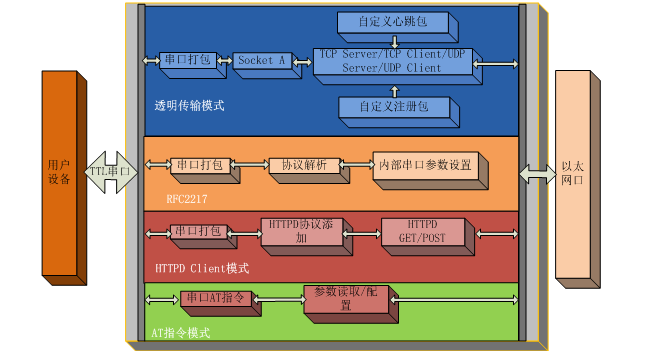

產品功能
USR-TCP232-S2上電啟動后，會根據用戶預先設置好的參數，自動的去連接網絡或服務器，并且進入設置的工作模式，按預設的串口參數去工作。

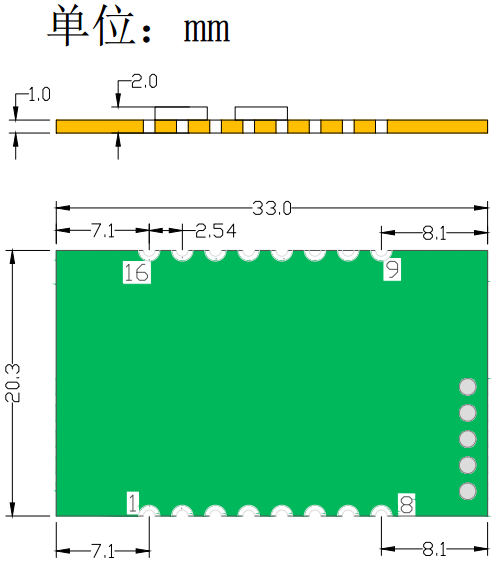

產品尺寸
特殊功能
(1)RS485功能
USR-TCP232-S2產品中預留了“485_EN”腳，可作RS485的使能控制腳。該功能可通過設置軟件設置，默認為勾選，不會影響232通信。
(2) 有人云功能
USR-TCP232-S2產品中增加了有人云功能，能夠快速實現模塊與其他設備，上位機之間的通信，同時實現遠程數據透傳，適用于遠程監控與控制、物聯網、車聯網、智能家居等領域。
有人云的應用需要單獨的編號和相應的密碼，因此我們在網頁中和設置軟件中分別增加了有人云功能選項。有人云的具體使用細則請參見有人云網站http://cloud.usr.cn/。
(3) Link功能
Link引腳為模塊建立通訊連接的狀態指示引腳，建立通訊連接時此管腳會輸出低電平，無連接建立則輸出高電平。當模塊處于TCP模式時，建立通訊連接后，Link引腳會自動拉低，否則處于拉高狀態。當模塊處于UDP模式時，Link引腳一直處于拉低狀態。默認不勾選。
(4) 恢復出廠設置功能
a) 硬件恢復出廠設置：首先應在網頁或者設置軟件上勾選“Reload開啟”選項，開啟“Reload”功能后，Reload只能用作恢復出廠設置按鍵。設置完成后重啟設備，然后將Reload引腳拉低(置0，電平為0V)，并保持拉低狀態5s后，將Reload引腳拉高(置一，電平為3.3V)或者懸空，出廠設置恢復成功。
b) 軟件恢復出廠設置：通過設置軟件的設置功能恢復出廠設置。
c) AT指令恢復出廠設置：進入串口AT指令模式后，發送AT+Clear，恢復出廠設置。
(5)Reset功能
當USR-TCP232-S2作TCP Client時，模塊會主動連接TCP Server。當啟動Reset功能后，模塊嘗試連接TCP Server 30次，仍無法建立連接時，模塊將會自動重啟?？赏ㄟ^設置軟件設置，默認不勾選。
(6) ID功能
USR-TCP232-S2作TCP Client時，建立連接時發送設備ID，或通訊過程中數據發送時，數據攜帶ID號，模塊ID號設置為十進制，范圍為1--65535。(注：ID功能不能與有人云功能同時使用)

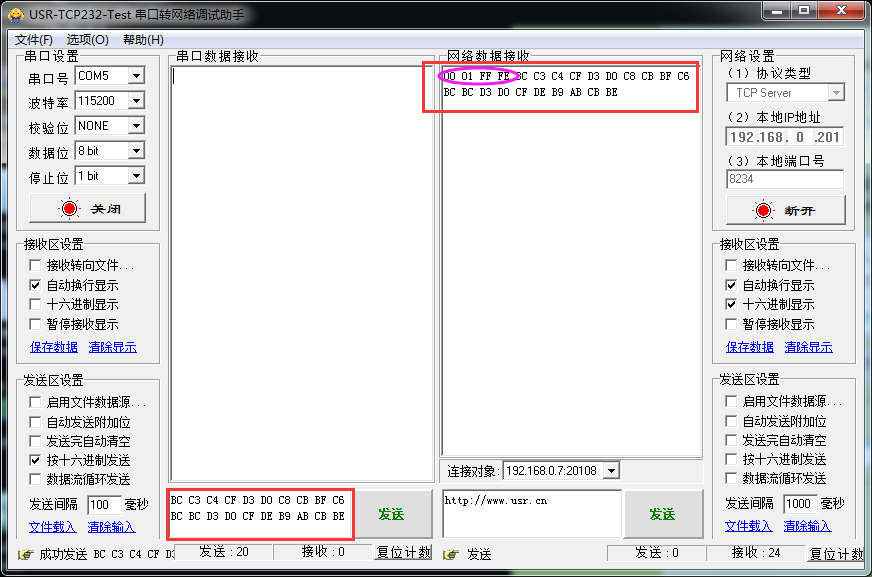

下圖中網絡數據接收框內的前四位為ID號。(十六進制)
(7) Index功能
USR-TCP232-S2作TCP Server時，最多可以同時建立16個連接，最大值可在1-16范圍內任意設置，此處以默認值16個為例。Server同時向16個Client發送數據，或者Server接收Client數據時不能區分數據來源，Index功能可以實現發送與接收數據源的選擇，該功能可通過設置軟件和網頁進行設置。
工作模式
模塊共有五種工作模式：
● TCP Client
● TCP Server
● UDP Client
● UDP Server
● HTTPD Client
產品應用

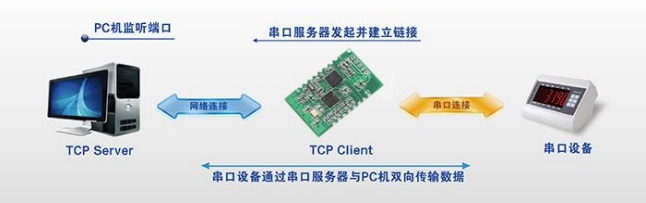

利用USR-TCP232-S2實現RS232與以太網通訊的透明傳輸
實現串口到以太網口的數據的雙向透明轉發，用戶無需關心具體細節，模塊內部完成協議轉換，通過簡單設置即可設定工作細節。
貼片式TTL串口轉以太網模塊
聯網模塊USR-TCP232-S2，是一款全新的，小體積的串口轉以太網模塊，這是一款能實現網口與TTL串口之間直接的數據透明傳輸?shù)脑O(shè)備。并可通過電平轉換電路應用于232和485接口。
S2模塊功耗低，全速工作僅消耗較小的電流。搭載M0系列32位處理器，運行速率快，效率更高。同時模塊多樣化的功能，更能滿足客戶的需求。
S2模塊操作簡單，兼容性強。在增加新功能的基礎上兼容T24系列的設置協議，為老用戶使用提供方便。同時，又增加了類似于M4的設置協議，采用其他系列產品設置協議的客戶，僅需簡單調整，即可應用于S2。
1路TTL串口小體積低成本ARM處理器速度快穩定性高
產品圖片
產品特點
●10/100Mbps 自適應以太網接口，支持AUTO-MDIX網線交叉直連自動切換
●工作模式可選擇 TCP Server，TCP Client，UDP Client，UDP Server，HTTPD Client
●串口波特率從600bps到460.8Kbps可設置，支持None，Odd，Even，Mark，Space五種校驗
●自定義心跳包機制，保證連接真實可靠，杜絕死連接
●自定義注冊包機制，檢測連接狀態，也可做自定義包頭
●TCP Server模式下，連接Client的數量可在1到16個之間任意設置，默認4個，已連接Client的IP可顯示，按連接計算發送/接收數據。
●支持網頁、AT指令、串口協議、網絡協議設置參數，提供設置協議，供客戶集成到自己的軟件中去
●DHCP功能，能夠自動獲取IP
●MAC地址可修改，出廠燒寫全球唯一MAC
●DNS功能，域名解析
●DNS服務器地址可自定義設置
●通過網絡升級固件功能，升級固件更加方便
●支持虛擬串口，配套有人自主開發的USR-VCOM軟件
●同時支持軟件和硬件恢復出廠設置
●可以跨越網關，交換機，路由器運行
●可以工作在局域網，也可訪問外網
●提供上位機編程例子（Socket），VB、C++、Delphi、Android、IOS等
●豐富的實際運用案例可官網下載
●可根據客戶個性化的需求，進行產品定制
產品功能
USR-TCP232-S2上電啟動后，會根據用戶預先設置好的參數，自動的去連接網絡或服務器，并且進入設置的工作模式，按預設的串口參數去工作。
產品尺寸
特殊功能
(1)RS485功能
USR-TCP232-S2產品中預留了“485_EN”腳，可作RS485的使能控制腳。該功能可通過設置軟件設置，默認為勾選，不會影響232通信。
(2) 有人云功能
USR-TCP232-S2產品中增加了有人云功能，能夠快速實現模塊與其他設備，上位機之間的通信，同時實現遠程數據透傳，適用于遠程監控與控制、物聯網、車聯網、智能家居等領域。
有人云的應用需要單獨的編號和相應的密碼，因此我們在網頁中和設置軟件中分別增加了有人云功能選項。有人云的具體使用細則請參見有人網站http://cloud.usr.cn/。
(3) Link功能
Link引腳為模塊建立通訊連接的狀態指示引腳，建立通訊連接時此管腳會輸出低電平，無連接建立則輸出高電平。當模塊處于TCP模式時，建立通訊連接后，Link引腳會自動拉低，否則處于拉高狀態。當模塊處于UDP模式時，Link引腳一直處于拉低狀態。默認不勾選。
(4) 恢復出廠設置功能
a) 硬件恢復出廠設置：首先應在網頁或者設置軟件上勾選“Reload開啟”選項，開啟“Reload”功能后，Reload只能用作恢復出廠設置按鍵。設置完成后重啟設備，然后將Reload引腳拉低(置0，電平為0V)，并保持拉低狀態5s后，將Reload引腳拉高(置一，電平為3.3V)或者懸空，出廠設置恢復成功。
b) 軟件恢復出廠設置：通過設置軟件的設置功能恢復出廠設置。
c) AT指令恢復出廠設置：進入串口AT指令模式后，發送AT+Clear，恢復出廠設置。
(5)Reset功能
當USR-TCP232-S2作TCP Client時，模塊會主動連接TCP Server。當啟動Reset功能后，模塊嘗試連接TCP Server 30次，仍無法建立連接時，模塊將會自動重啟?？赏ㄟ^設置軟件設置，默認不勾選。
(6) ID功能
USR-TCP232-S2作TCP Client時，建立連接時發送設備ID，或通訊過程中數據發送時，數據攜帶ID號，模塊ID號設置為十進制，范圍為1--65535。(注：ID功能不能與有人云功能同時使用)
下圖中網絡數據接收框內的前四位為ID號。(十六進制)
(7) Index功能
USR-TCP232-S2作TCP Server時，最多可以同時建立16個連接，最大值可在1-16范圍內任意設置，此處以默認值16個為例。Server同時向16個Client發送數據，或者Server接收Client數據時不能區分數據來源，Index功能可以實現發送與接收數據源的選擇，該功能可通過設置軟件和網頁進行設置。
工作模式
模塊共有有五種工作模式：
● TCP Client
● TCP Server
● UDP Client
● UDP Server
● HTTPD Client
產品應用
利用USR-TCP232-S2實現RS232與以太網通訊的透明傳輸
