USR-BLE101是一款小體積、多功能、工業級、低功耗藍牙模塊。

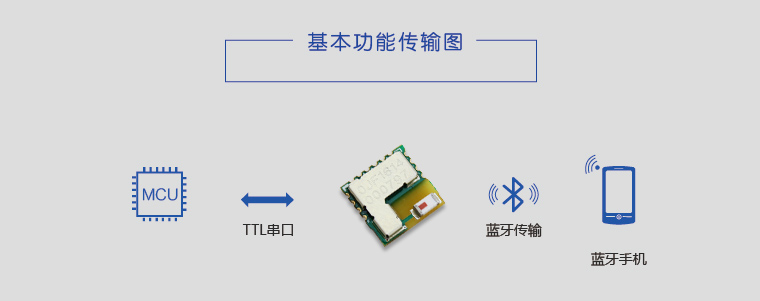

功能簡介：TTL串口與藍牙數據透明傳輸

USR-BLE101是一款支持藍牙v4.1 BLE協議(兼容v4.0)的低功耗ble模塊，通過該模塊可以使傳統的串口設備或者M(jìn)CU控制的設備進行無線的數據傳輸。

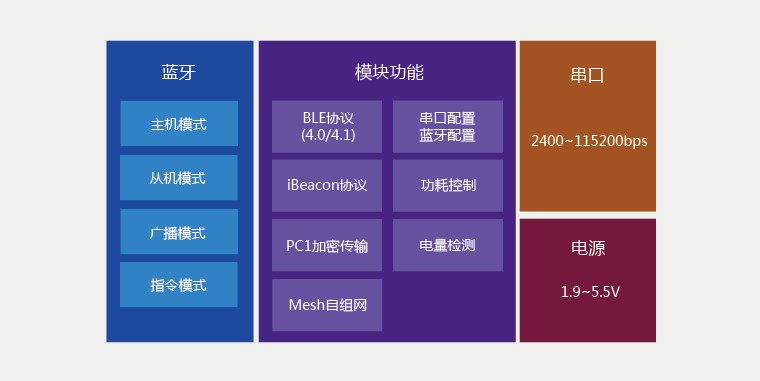

藍牙模塊多功能展示

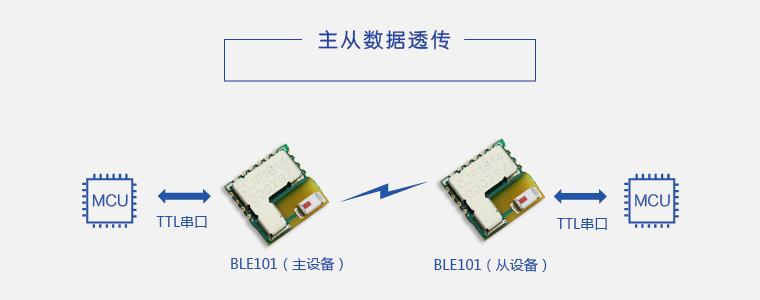

主從一體模塊

主從一體

該藍牙模塊主從一體（默認從模式），可以使用一主一從的方式進行數據透?jìng)鳌?/p>

超低功耗

低功耗藍牙模塊

1.3uA低功耗廣播模式，150nA休眠模式，支持低功耗多種喚醒方式。
低功耗廣播模式下用CR2477紐扣電池使用壽命達2年之久。

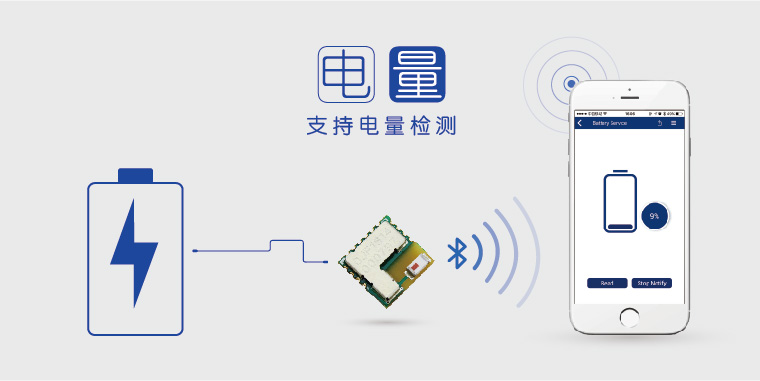

電量檢測

將模塊AD引腳連接電源，輕松獲取電池電量，手機APP通過模塊內置的電池檢測服務（Battery Service）輕松讀取當前電池電量。

超遠距離傳輸

無線ble模塊

在沒有遮擋和默認0dBm發射功率的情況下，兩模塊對傳距離可達80米?。▽?shí)測能達到100米?。?br /> 模塊與其他藍牙設備傳輸，由于受限于對方的傳輸距離，通訊距離會大受影響。

工業級

工業級藍牙模塊

符合工業級標準，能夠適應各種惡劣環境，工作溫度范圍達到：-40~85℃。

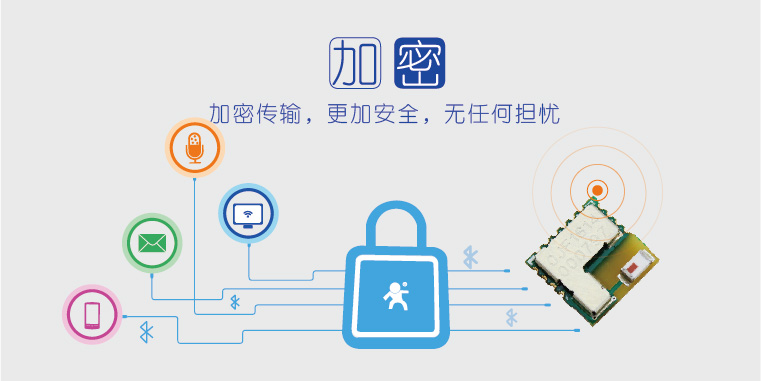

加密傳輸

內置PC1加密算法，支持對數據加密傳輸，保證數據安全！

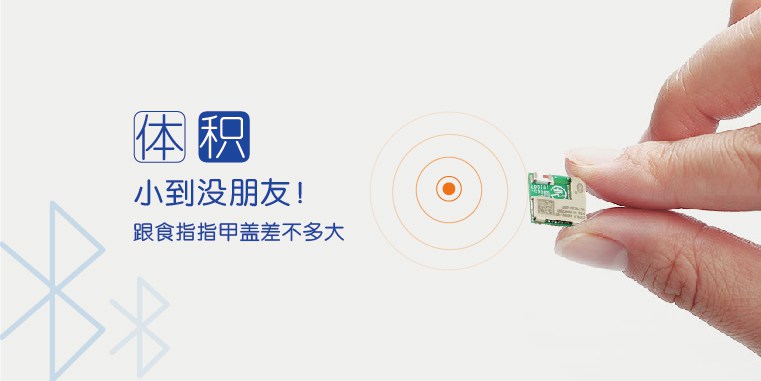

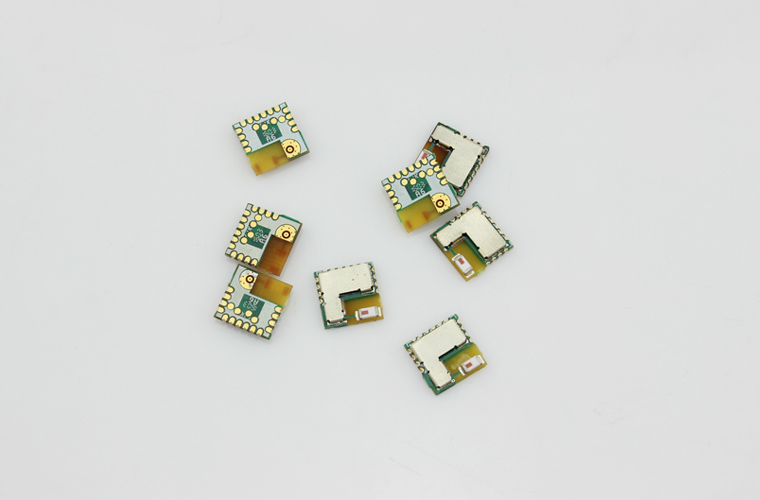

體積小巧

藍牙無線模塊

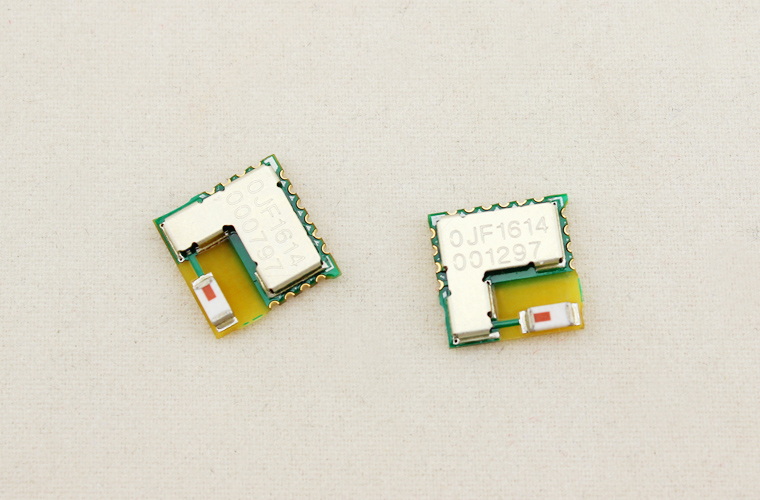

BLE101擁有超小體積：10x10x2(mm)，僅跟食指指甲差不多大！

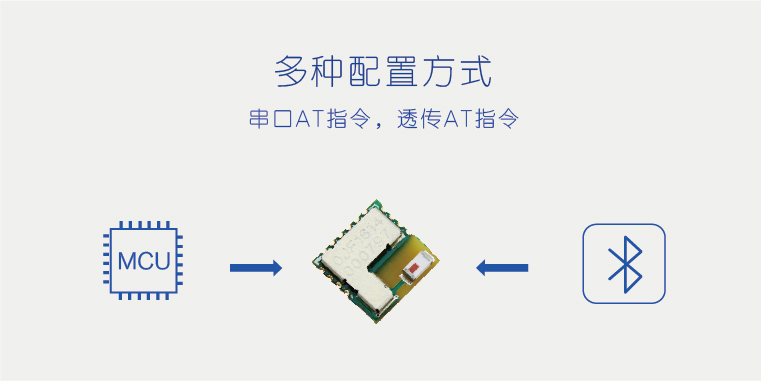

多種配置方式

支持TTL串口和藍牙兩種配置方式。

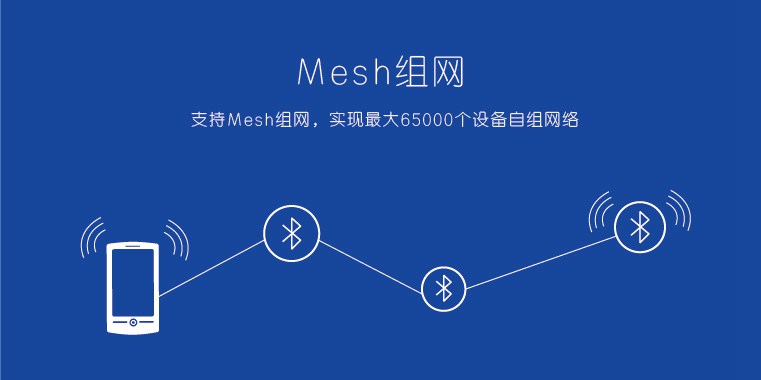

Mesh自組網

ble模塊

藍牙模塊支持跟zigbee蜂窩組網一樣的Mesh組網功能，實現最大65000個設備自組網絡。

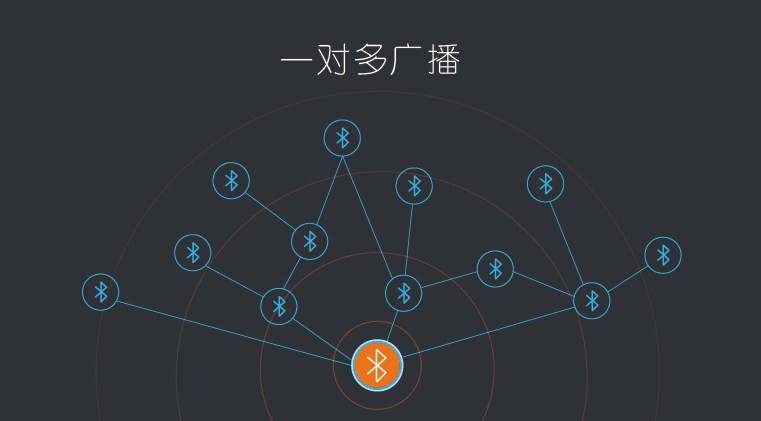

支持一對多廣播

ble4.0模塊

廣播模式支持對附近的設備一對多廣播發送數據。

內置iBeacon協議

藍牙4.0模塊

廣播模式下支持iBeacon功能，廣泛應用在：室內定位、近場信息推送、身份識別、微信搖一搖、藍牙防丟器等。

寬電壓范圍

支持1.9V~5.5V單電源供電，即使電池電壓衰減到2V也可以繼續使用！



參數表


項目
指標
  無線標準 802.15.1
頻率范圍 2.402GHz-2.480GHz
發射功率 -18dBm至+3dBm
用戶可以配置功率
接收靈敏度 -89dBm
天線選項 內置：板載天線
硬件參數
 數據接口 UART：2400bps - 115200bps
工作電壓 1.9V~5.5V
工作電流 60nA~12mA
工作溫度 -40℃- 85℃
存儲溫度 -40℃- 125℃
尺寸 10×10×2 （mm）
軟件參數
 設備類型 主設備/從設備
安全機制 128位AES引擎
數據加密 PC1加密
工作模式 主設備模式，從設備模式，廣播模式
設置命令 AT+命令結構
用戶配置 串口AT命令，透?jìng)鰽T指令
客戶應用軟件 支持客戶定制應用軟件


相關配套

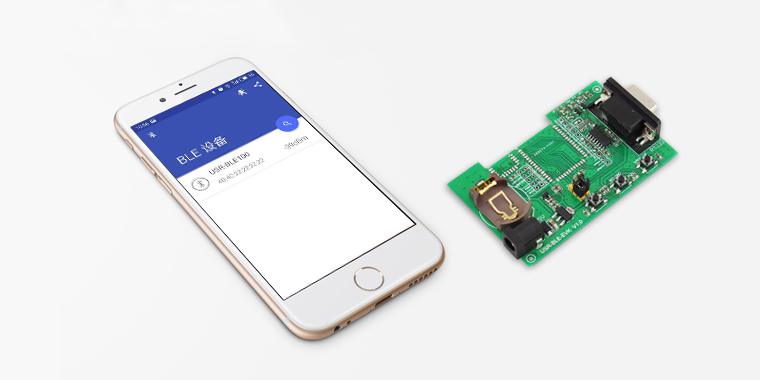

藍牙評估板

模塊有配套的藍牙評估板，以及Android和IOS的藍牙調試助手，為方便用戶學習開發，開放android和IOS藍牙調試助手的源代碼?。c(diǎn)擊申請藍牙調試助手源代碼）

藍牙遙控應用

藍牙應用

應用到智能家居室內控制，或工業上無線控制！

數據透?jìng)魈娲鷶?shù)據線

利用藍牙模塊的主從一體和Mesh組網功能，用藍牙無線替換掉復雜的布線工作！

無線數據采集應用

藍牙數據采集

適用于近距離數據采集應用，如：無線抄表、無線遙測、狀態采集等。

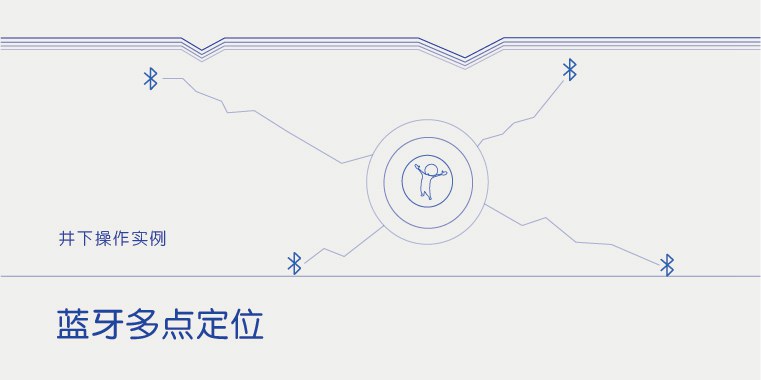

藍牙定位應用

藍牙定位

適用于室內定位、井下定位等。
井下應用舉例：利用藍牙發送報警、操作等信息，并實時查看井下位置。

手持POS系統應用

藍牙模塊

利用藍牙將手持機掃描信息、POS機刷卡信息、手機提交的信息無線傳輸給終端。

總結

無線藍牙模塊

有人的BLE藍牙模塊已經做到足夠全面了！作為一款工業級藍牙低功耗模塊，擁有：超低功耗、遠距離傳輸、寬電壓范圍的特性。
功能支持：v4.1 BLE協議（兼容v4.0）、主從一體、電量檢測、加密傳輸、多種配置方式、Mesh組網、一對多廣播、iBeacon協議；
USR-BLE100引腳兼容WIFI模塊的接口方式也方便后期切換WIFI的方案。
USR-BEL101小巧的體積也會讓你眼前一亮！
