WIFI模塊 介紹

WIFI模塊,CC3200,低功耗WIFI模塊,USR-C322

TTL串口與WIFI雙向透明傳輸

貼片式低功耗WIFI模塊

WIFI模塊 核心競爭力

1、TI的CC3200方案：TI大品牌，供貨和品質都有保障，基于ARM Cortex-M4內核，運行頻率高達80MHz；

2、超低功耗：比wifi低功耗系列功耗更低，在網待機低至3.5mA，深度休眠最低25uA；

3、超小尺寸：只有一個拇指大小，18.22*26.65*2.8(mm)；

4、高速UART：波特率最高支持3M bps（需升級特殊固件）；

5、Simplelink：一鍵聯入Wi-Fi網絡；

WIFI模塊 簡介

WIFI模塊

     WIFI模塊是將串口或TTL電平轉WIFI通信的傳輸模塊。利用WIFI模塊可以實現無線數據傳輸、采集、控制，也可以實現手機、遠程服務器的智能化管理。
     C321是有人今年最新推出的擁有超高的集成度、業界功耗最低、方案最為成熟的WIFI模塊。

WIFI模塊 功能

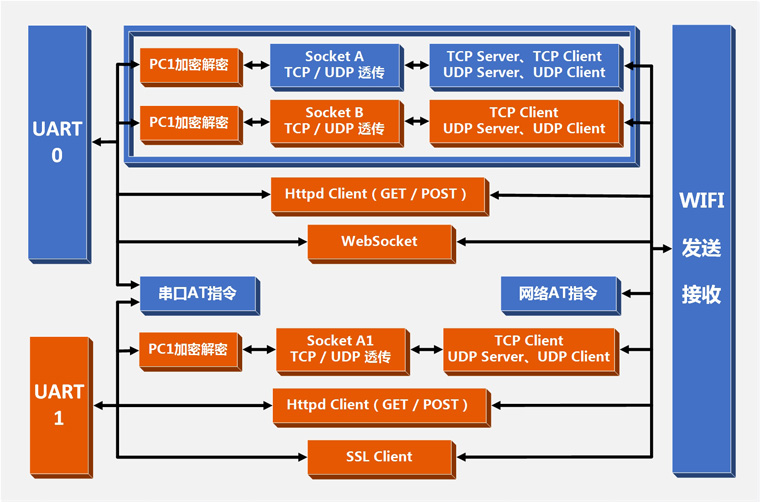

C321的功能為藍色部分

WIFI模塊 功能

核心方案大有來頭

WIFI模塊TI CC3200

        2014年，我們決定做一款代表最高水準的WIFI模塊。一款高水準的WIFI模塊，最重要的是需要一個穩定工業級的方案支撐，所以我們想到了模擬工業領域的老大TI（德州儀器）。
        TI新方案CC3200經過前兩代革新，已經足夠成熟穩定，但是芯片價格比市面上的模塊價格還要高，再三糾結，最終決定還是以穩定性和品質為第一。

業界最低功耗WIFI模塊解析

低功耗WIFI模塊

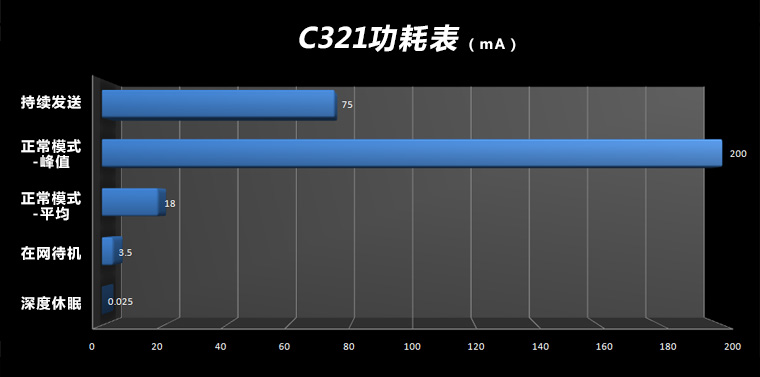

       功耗一直是影響WIFI模塊推廣的限制因素之一，在此之前最低功耗的是有人的USR-WIFI232-T，在網待機最低功耗12mA，而C321在功耗控制上更加優秀，根據應用情況支持5種功耗模式，在網待機最低功耗僅3.5mA，深度休眠甚至低至25uA，功耗控制可謂業界最高水準了。

揭秘內部資源開放性

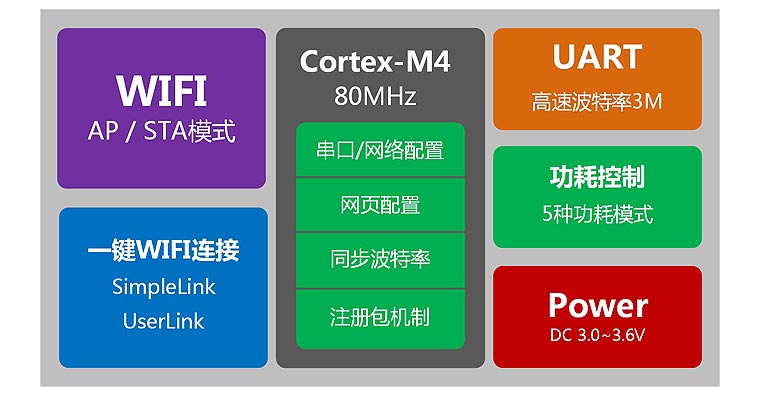

WIFI模塊內部資源

       這是一款強大的模塊，相當于內部集成了WIFI模塊和Cortex-M4內核，資源豐富，主頻高達80MHz！
       C321在上市之前，我們發現市面上已經有銷售CC3200做的WIFI模塊了，買回來測試之后，發現只有簡單的硬件一些功能，不能稱之為成熟的“透?jìng)髂K”。而“有人”的核心競爭力一直是軟件和服務，強大的嵌入式開發能力和多年專注于聯網通訊領域的經驗使得C321固件更加成熟穩定。

       驚喜的是我們將以“開放”的姿態推廣C321！這就意味著用戶可以省去一個外部單片機，直接利用“有人”成熟的封裝庫和Cortex-M4內核完成自定義功能?。ㄓ腥朔庋b庫暫未完成，目前支持固件定制開發）

細節上的功能讓人驚喜

     得益于“有人”長期專注于聯網通訊（包括以太網、WIFI、GPRS領域）的開發，積累出的豐富經驗，在各種細節功能處理上讓人驚喜！

     1.高速波特率：串口支持高達3Mbps波特率，在WIFI打印機、WIFI串口攝像頭、WIFI高速數據采集等等大數據量傳輸應用中，速度更快！

     2.注冊包功能：實現TCP完成連接后立刻發送注冊數據包，方便服務器識別和處理。注冊數據包支持自定義ID和MAC兩種。

     3.一鍵WIFI鏈接：支持兩種手機快速聯網方式“SimpleLink”和“UsrLink”，完美解決智能家居應用中，聯網操作復雜的問題！

     4.同步波特率功能：支持與有人虛擬串口軟件（USR-VCOM）配套使用，虛擬串口的波特率、參數改變，模塊的串口參數同步改變。

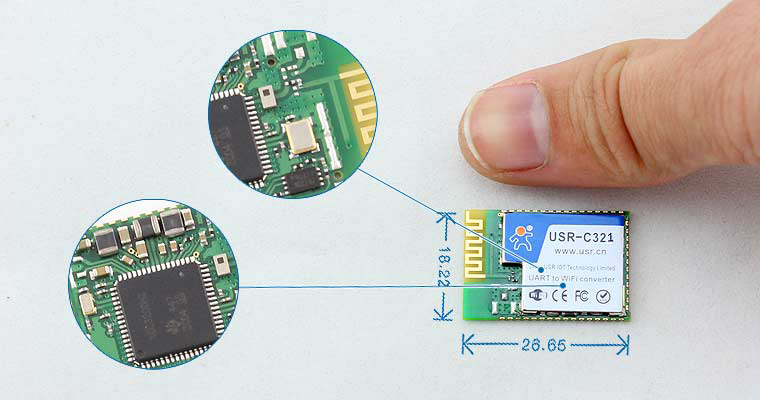

WIFI模塊 精致小巧

WIFI模塊圖片

     這么強大的WIFI模塊能夠做到難以想象的精致小巧，拇指大小的尺寸不管都放到哪里都綽綽有余！

     每個焊點都代表著精湛的生產工藝和對品質的嚴格把握。

各個領域都有出色表現

  • 在工業領域：定位低功耗工業級WIFI模塊，能夠適應-40~85℃的工業環境，TI在工業領域的優勢也能保證核心方案在工業環境下穩定工作，驚艷的功耗控制能夠適應任何要求。
  • 在民用領域：定位高端智能民用產品，支持SimpleLink和UsrLink一鍵APP聯網模式，同樣適用于高端智能家居產品！

WIFI模塊 總結

       C321是“有人”重點推出的一款WIFI模塊，方案選擇、軟件實力、業界最低功耗這三點在市面上擁有絕對優勢，“開放”的推廣方式也會成為擁有自主開發能力的客戶的首選，方案自身品質和一鍵聯網功能使其在工業和民用都有出色的表現，細節功能和尺寸做工同樣驚艷！
      核心方案是去年中旬剛推出，目前供貨價稍高，造成模塊成本較高，相信未來隨著銷量提升，成本下調空間非常大。
      目前對工業高要求的產品、民用高端智能產品、對功耗要求嚴格的產品是不二之選！

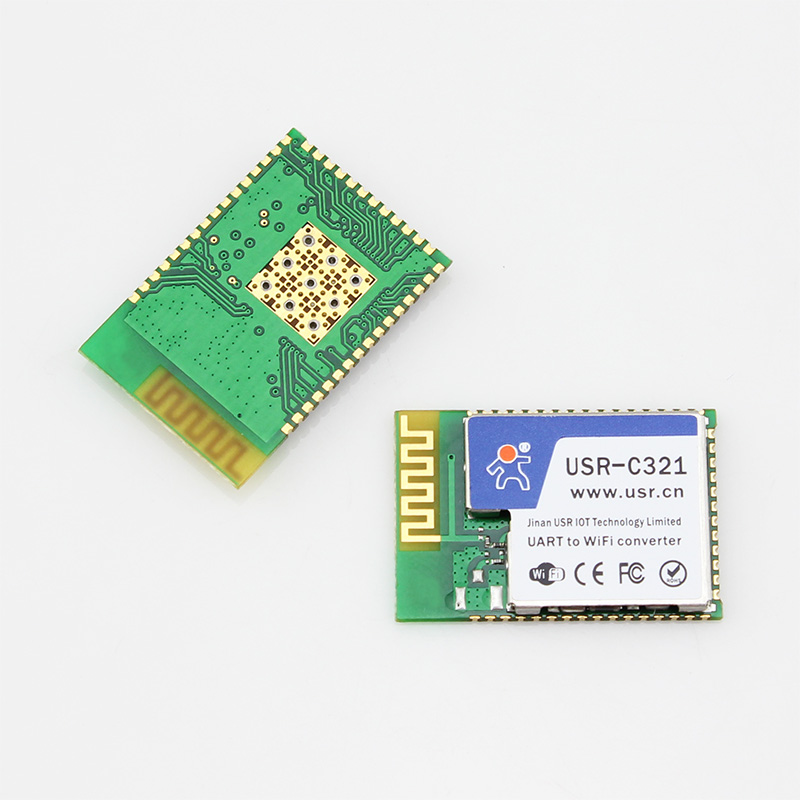

WIFI模塊 圖片

WIFI模塊 組圖
