　　一、所需資料

　　工業路由器G806基礎版使用手冊

　　G806完整版說明書

　　G806規格書

　　二、本次測試所需案例

　　PC通過工業路由器上網

　　工業路由器G806修改LAN口IP網段

　　其他關于G806的測試案例可以在官網該設備的知識問答中進行查看

　　三、設置步驟

　　1、什么是GRE：通用路由封裝(GRE)是一種隧道協議，它可以在Internet協議網絡上的虛擬點到點鏈路中封裝各種各樣的網絡層協議。

　　2、配置概述和前提條件

　　(1)一個G806作為客戶端，另一個路由器可以是服務器或LINUX系統

　　(2)至少有一個終端設備(PC、筆記本電腦、平板電腦、智能手機)來配置路由器

　　(3)兩個路由器必須有一個公共IP地址或在同一個局域網區域。

　　3、首先在虛擬機上創建一個GRE的服務器

　　ip tunnel add gre-test mode gre remote 192.168.13.13 local 192.168.13.66 ttl 255

　　ip link set gre-test up

　　ip addr add 10.10.10.2 peer 10.10.10.1 dev gre-test

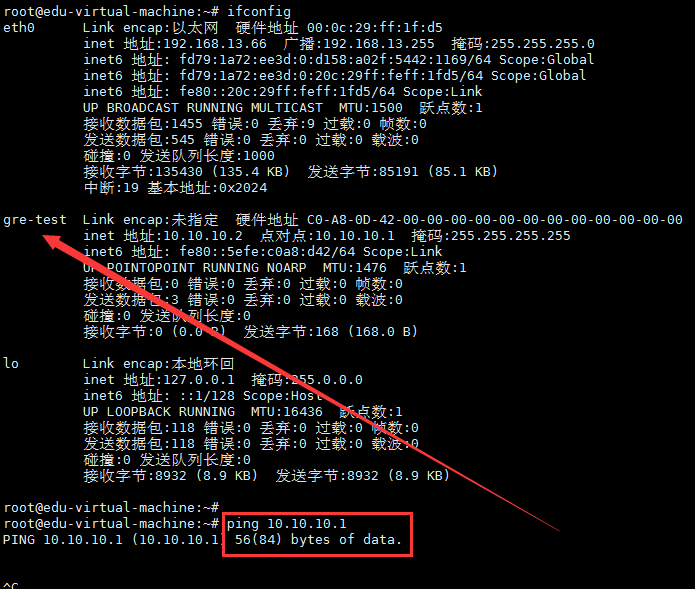

　　執行完后，ifconfig看一下已經出先一個gre-test網卡，但是這個ping 10.10.10.1是不通的

　　4、進入路由器內置網頁開始配置

　　(1)創建接口

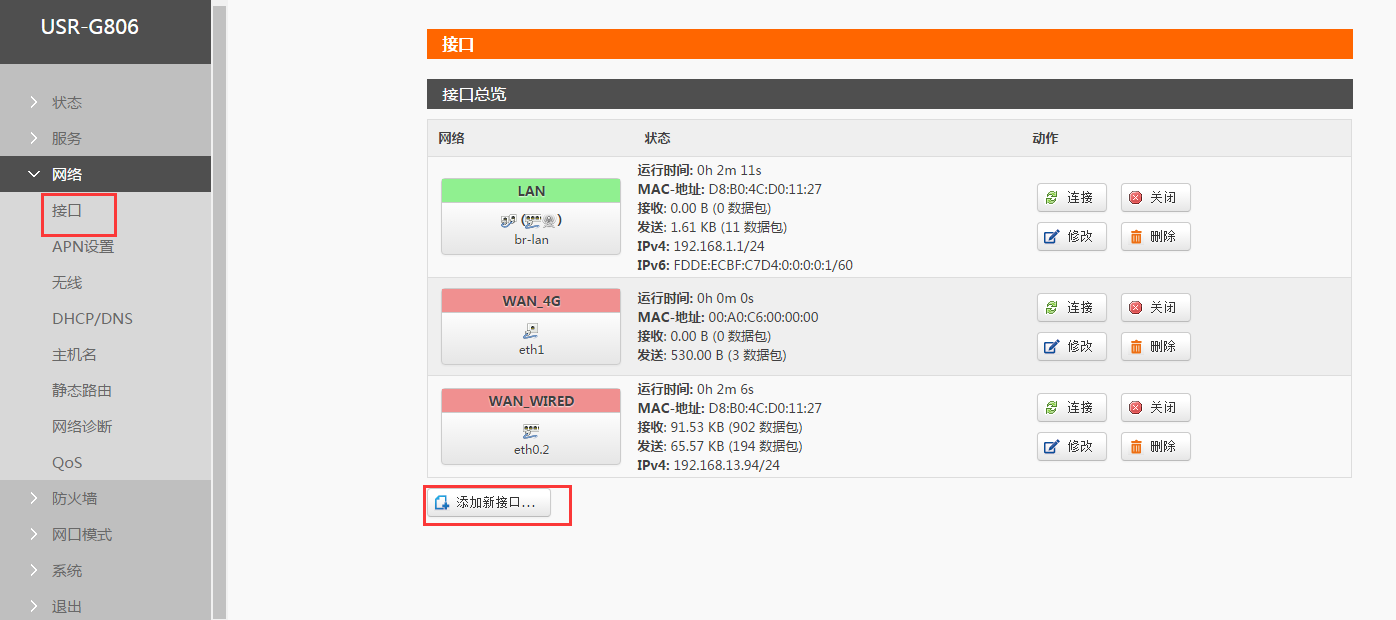

　　進入內置網頁，點擊網絡--接口界面可以看到路由器現有的接口，這是三個接口不能隨意刪除，若不小心刪除可以將設備恢復出廠設置。

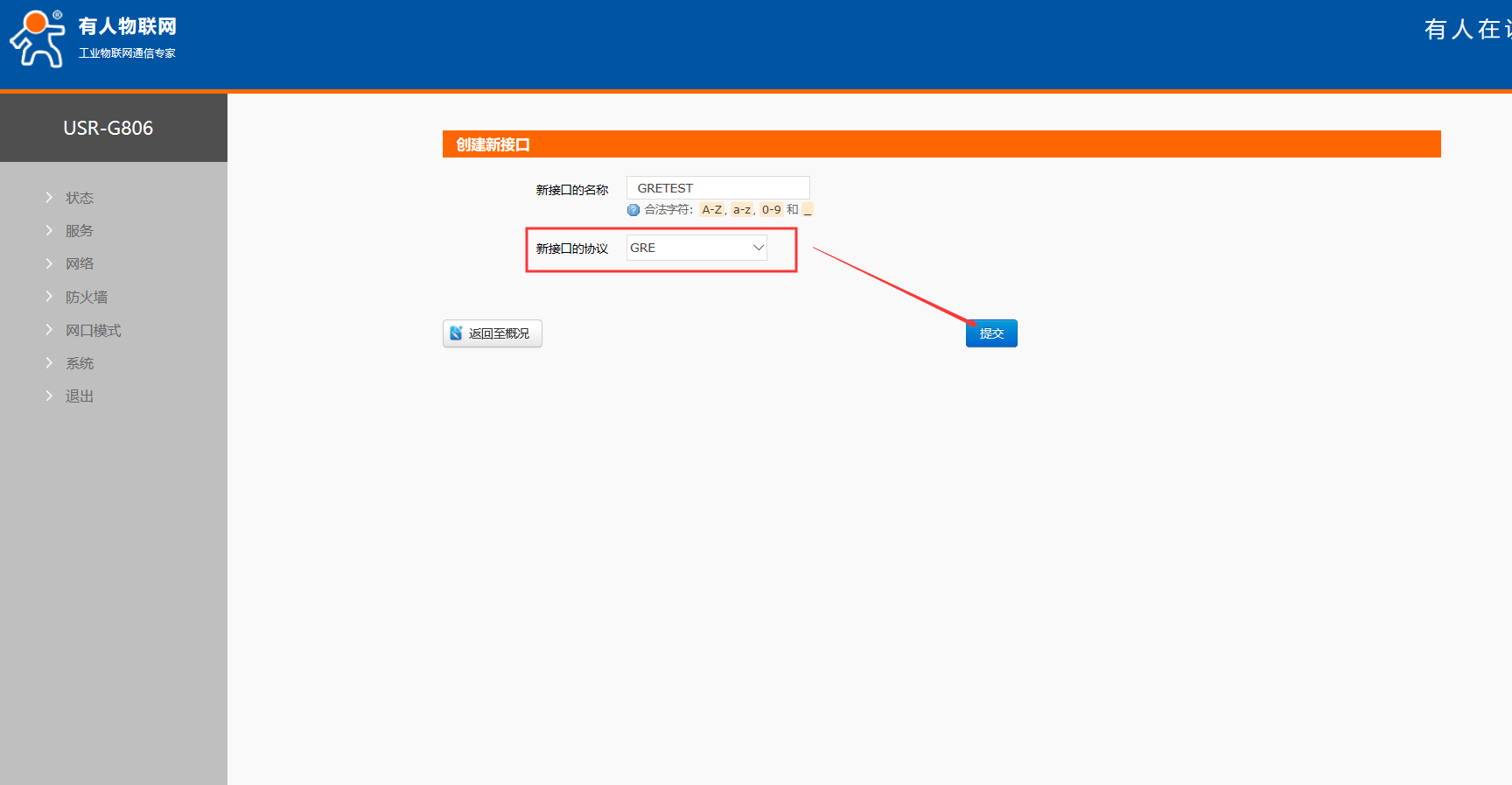

　　(2)選擇添加新接口，名稱可自定義，協議選則GRE，之后提交

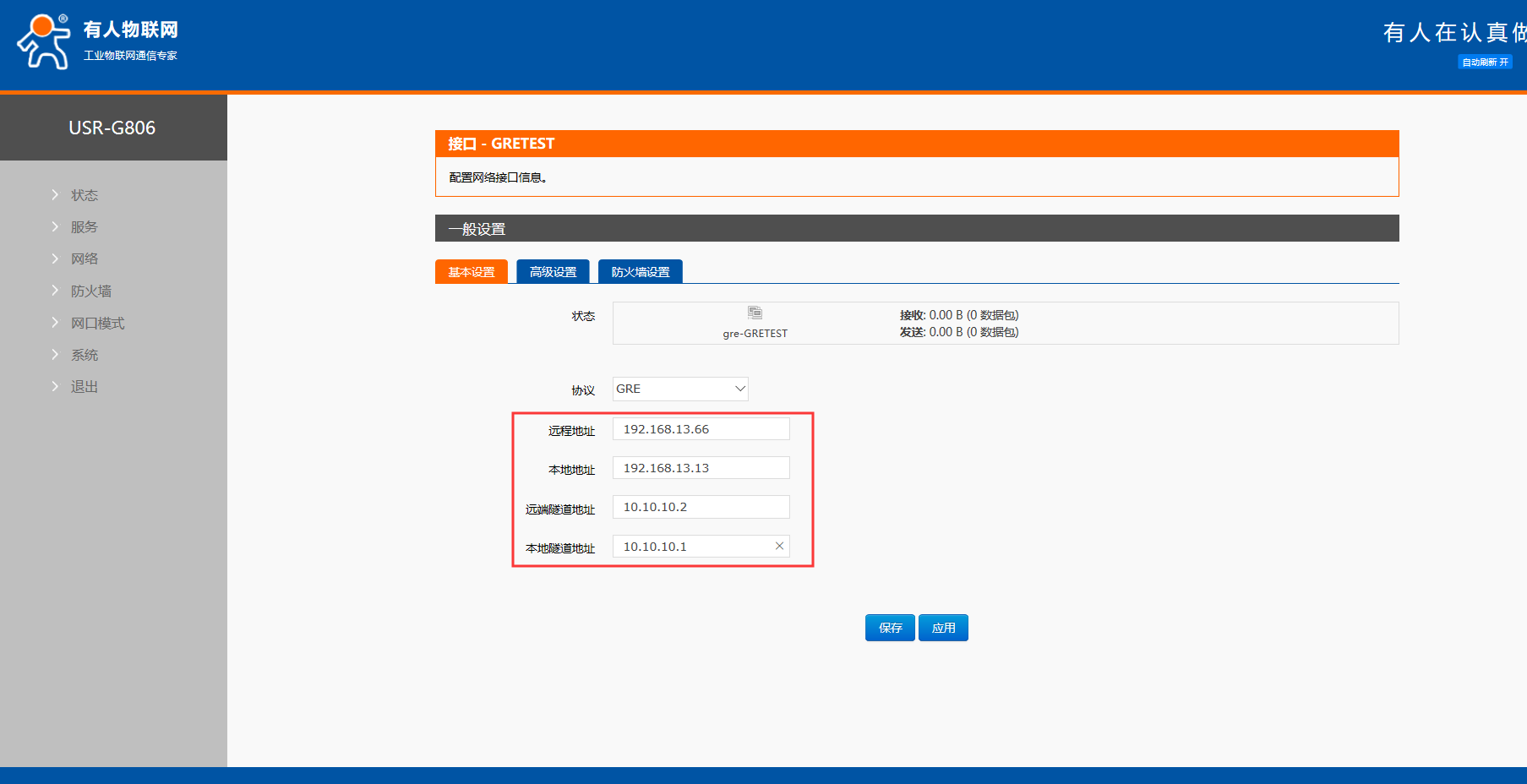

　　(3)選擇添加新接口，名稱可自定義，協議選則GRE，之后提交

　　遠程地址：對端GRE的WAN口IP地址

　　本端地址：本端的wan_wried、wan_4g的地址，兩者根據聯網方式不同輸入。

　　遠端隧道地址：對端的GRE隧道IP，對于設置子網掩碼可以按照如下規定表示：

　　255.0.0.0 可以寫成IP/8、255.255.0.0 可以寫成IP/16、255.255.255.0 可以寫成IP/24、255.255.255.255可以寫成IP/32

　　例如：172.16.10.1/24，對應著IP為172.16.10.1，子網掩碼為255.255.255.0

　　本端隧道IP：本地GRE隧道IP地址

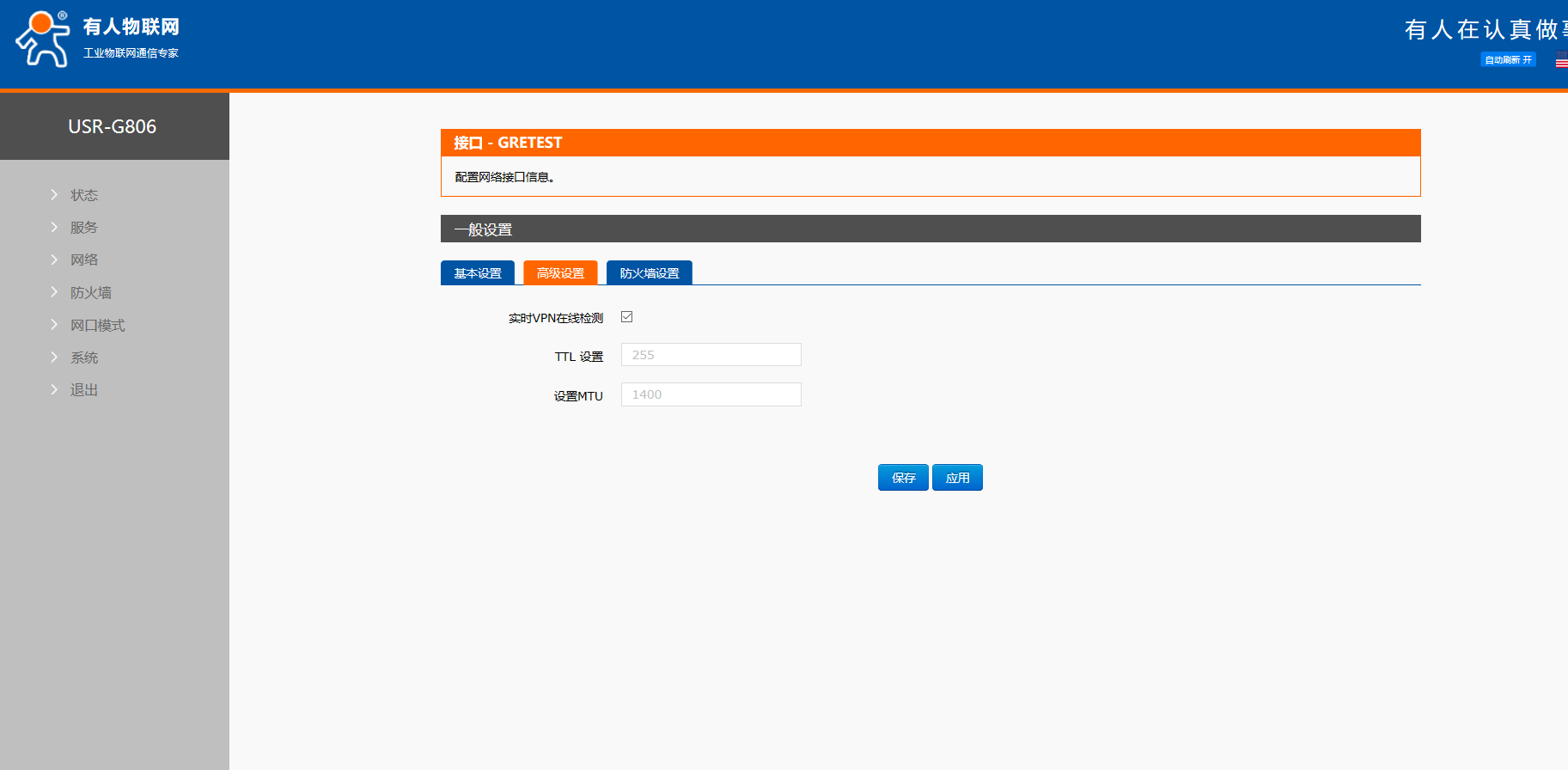

　　實時VPN在線檢測：用于檢測VPN網絡連接狀態，可以保證 vpn 在異常斷開下進行重連

　　TTL設置：設置GRE通道的TTL，默認255

　　設置MTU：設置GRE通道的MTU，默認1400

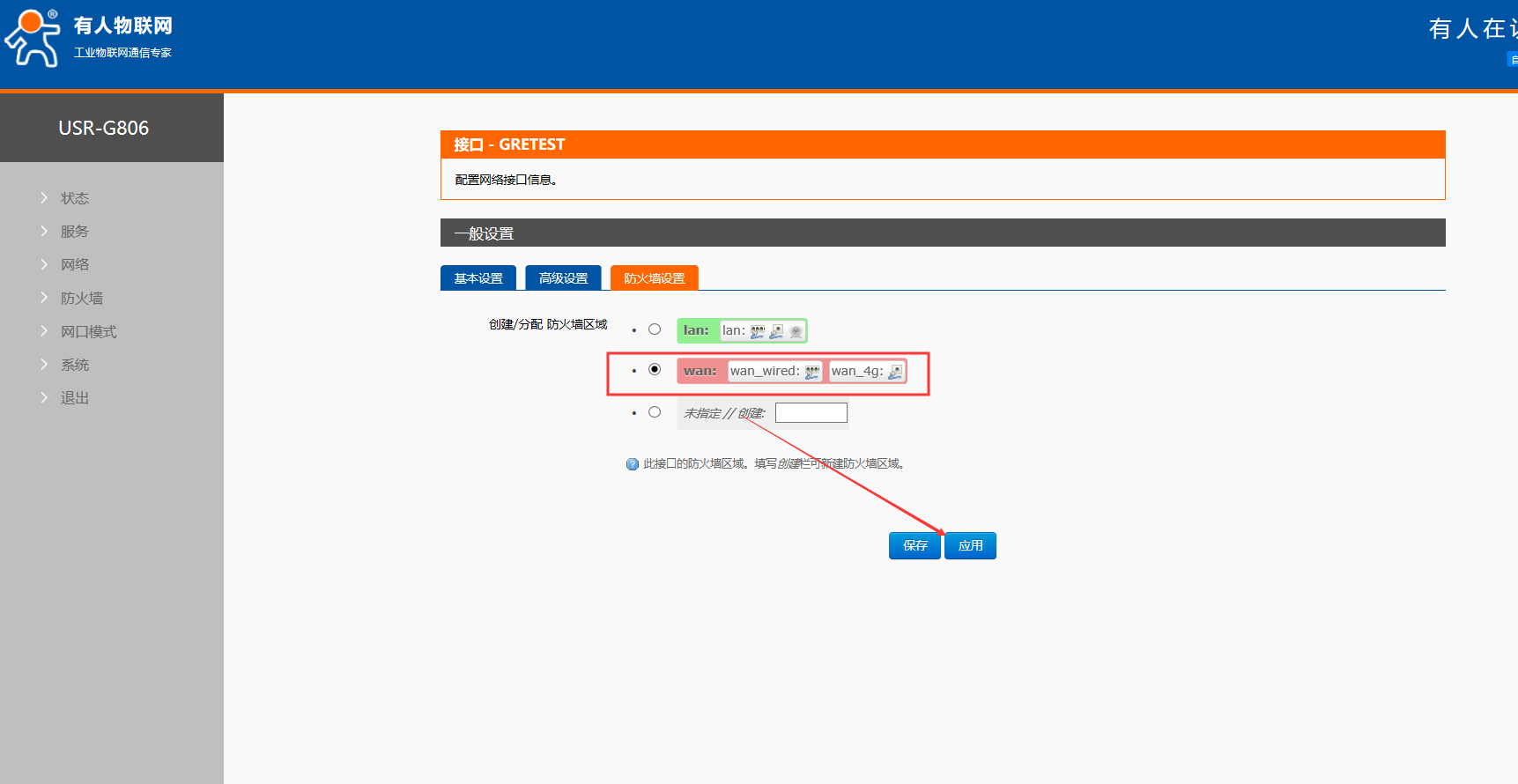

　　防火墻選擇WAN接口，設置完成后點擊保存應用

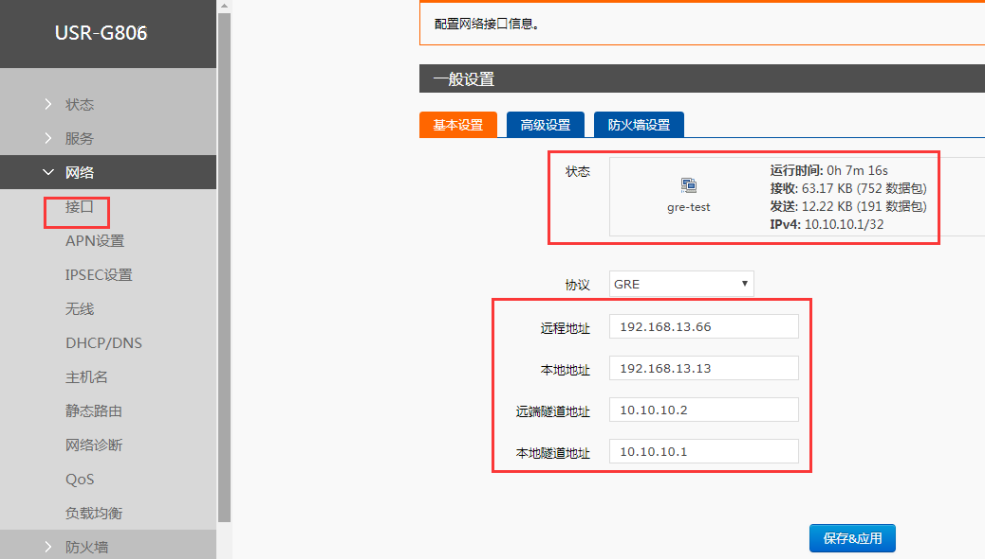

　　(4)點擊保存&應用后，看得到IP、數據、時間均不為空表示搭建成功

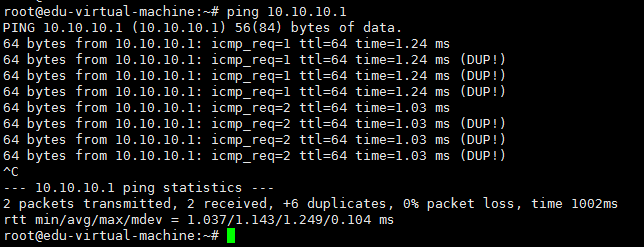

　　(5)之后在虛擬機上看，也可以ping通客戶端的隧道
