一:WiFi模塊無線橋接模式設置:

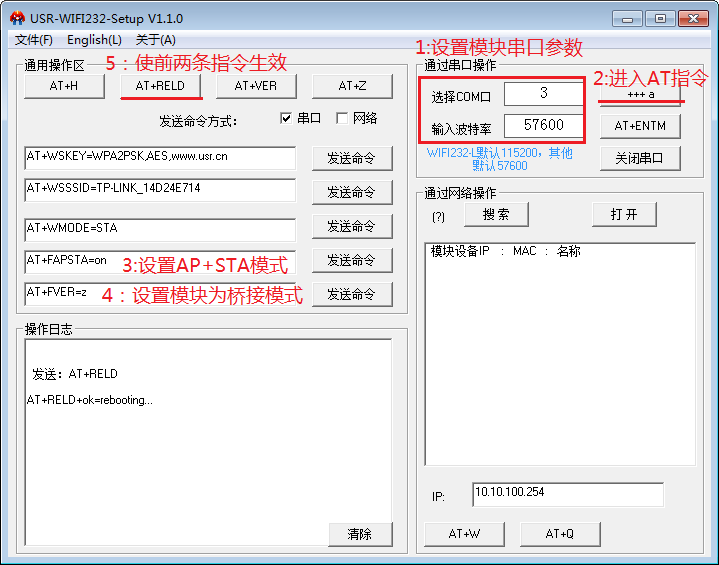

1:設置模塊為橋接模式 AT+FVER=z
2:設置模式為AP+STA模式 AT+FAPSTA=on

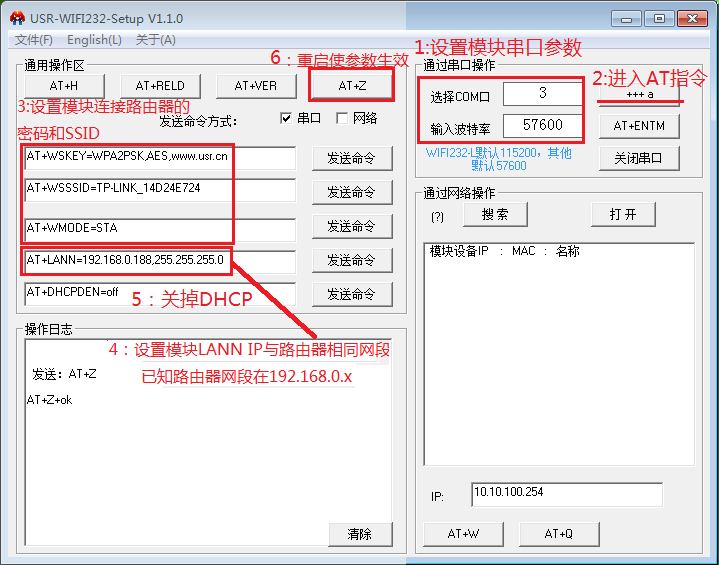

3:設置模式連接的橋接路由器TP-LINK (網段是192.168.0.1)
4:設置模塊的LANN口ip和路由器相同網段192.168.0.188 .AT+LANN

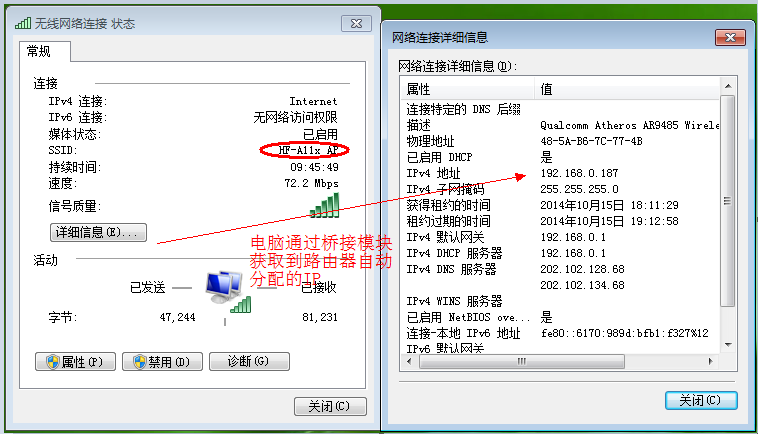

5:電腦連接WiFi模塊AP??梢垣@取到路由器網段的IP。可以與路由器內局域網電腦或者網絡設置通信。
以下是步驟;
2:

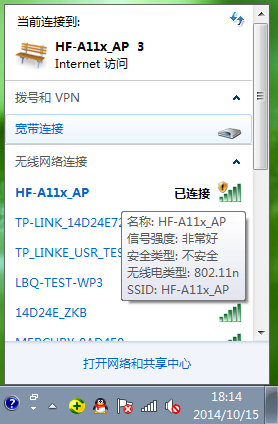

3:電腦連接模塊的WiFi HF-A11x_AP

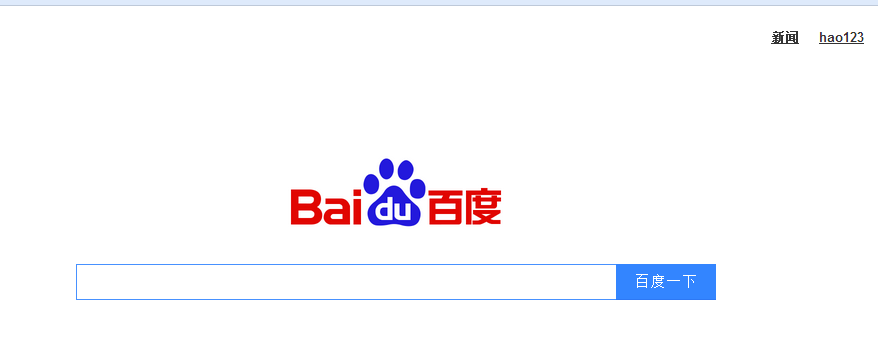

4:WiFi模塊STA模式連接的TP-LINK路由器是可以聯網的,當電腦連接WiFi模塊的AP,電腦也是可以連接網絡,和局域網內設備通信的。

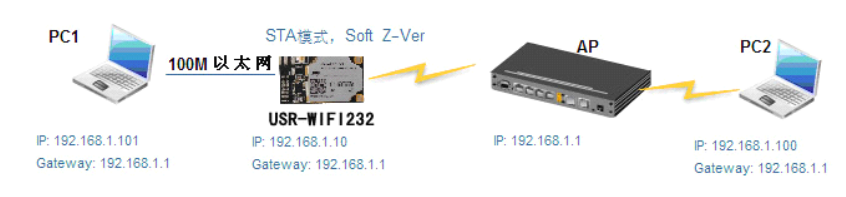

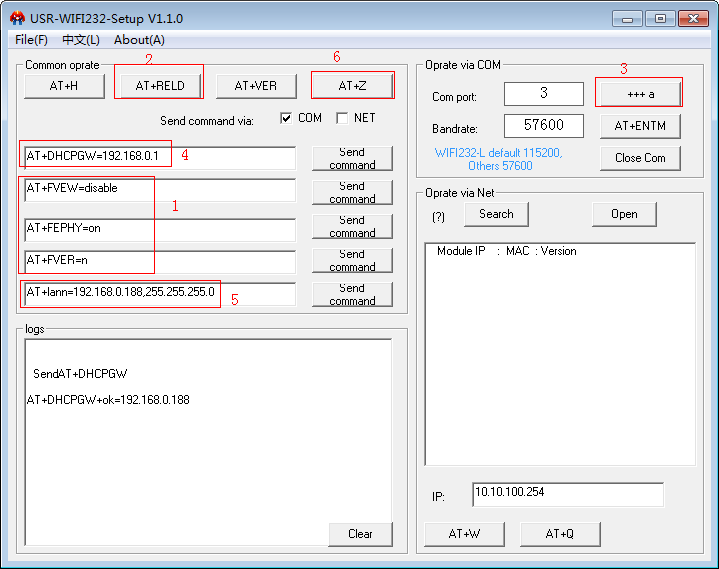

二:WiFi模塊以太網口和無線AP實現橋接功能
