  一、資料下載

  USR-K7軟件設計手冊

  USR-K7說明書

  USR-K7硬件設計手冊

  M4系列設置軟件

  二、電腦設置

  按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

  三、硬件連接

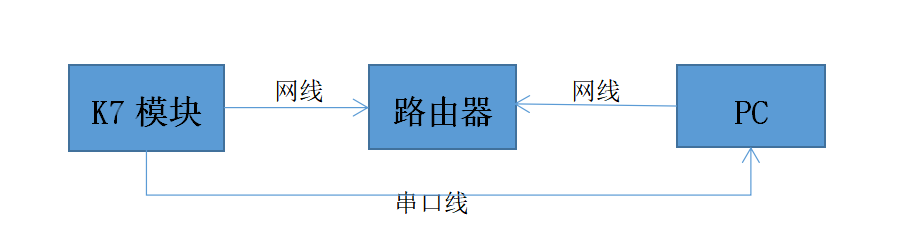

  以太網模塊USR-K7的網口用網線連接電腦網口，電腦Ip和K7的Ip設置同一網段。(或者K7網口用網線接路由器，電腦也連接同一個路由器。K7用串口設置軟件設置DHCp，動態獲取Ip)

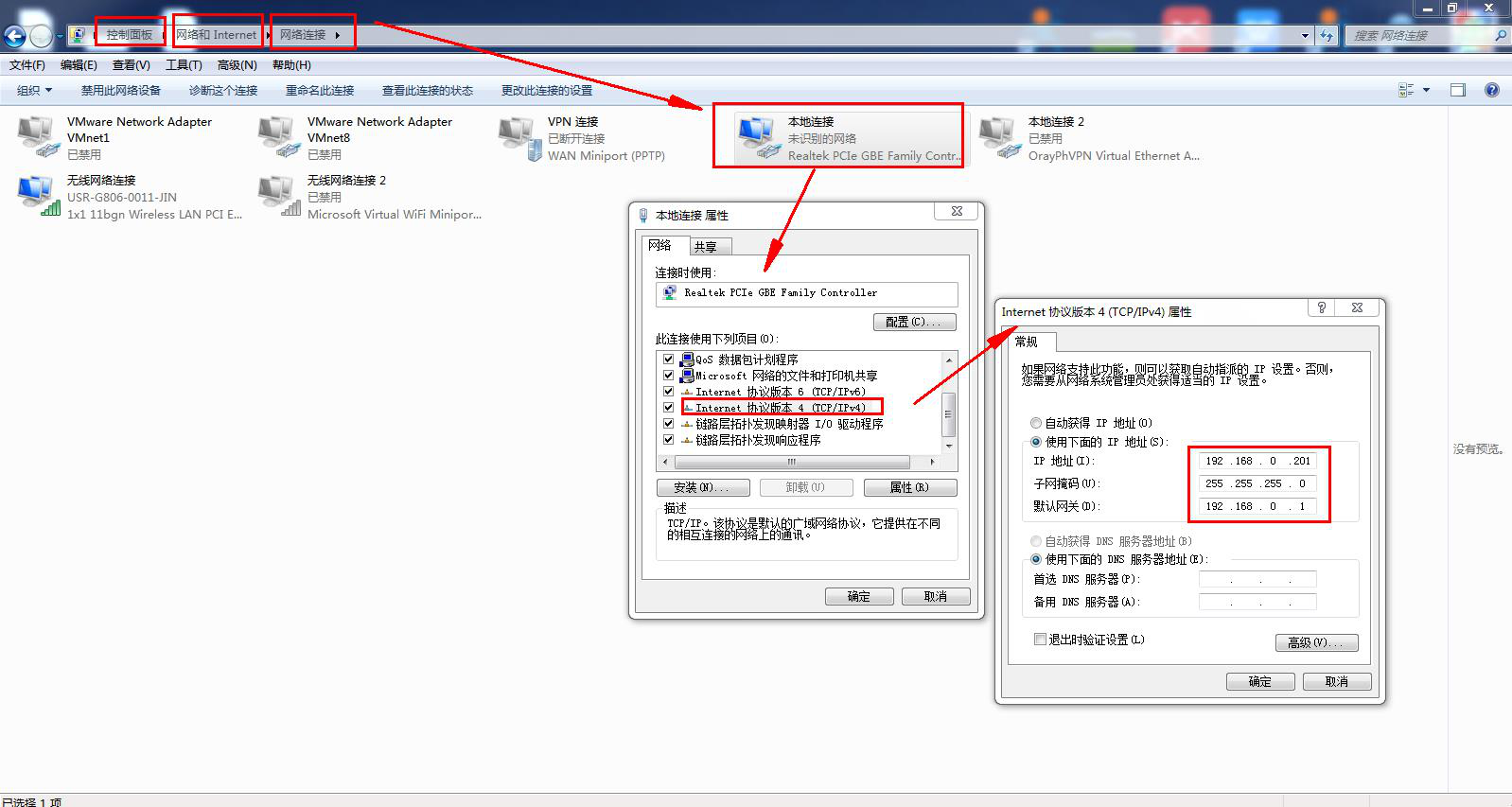

  靜態Ip：

  DHCP獲取ip：

  本次測試是DHCp動態獲取Ip。

  三、串口參數設置

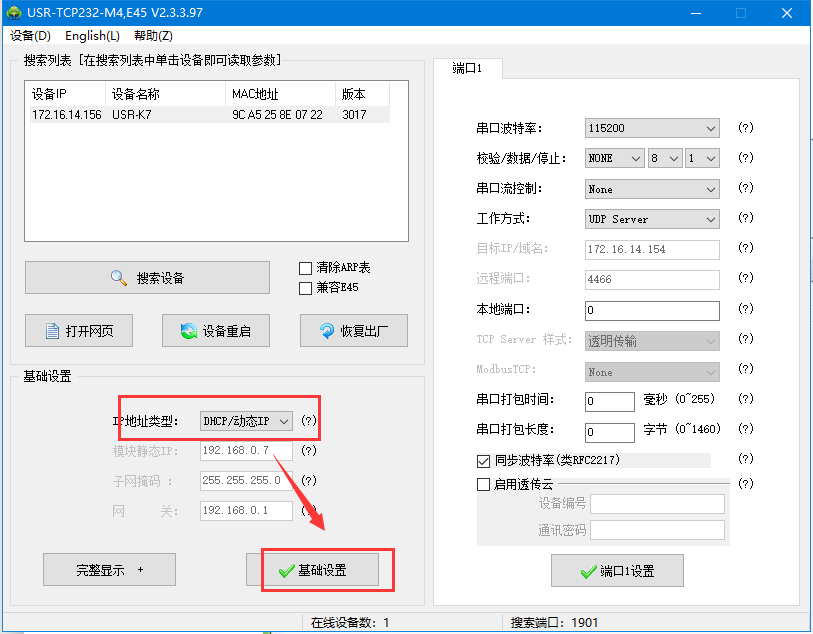

  1.用M4設置軟件搜索K7的Ip。出廠默認是192.168.0.7，修改成DHCp/動態ip，保存設置。

  2.網頁參數設置：

  在電腦打開瀏覽器，輸入動態獲取的Ip 172.16.14.156 登錄K7的內置網頁。

  登錄用戶名是admin，密碼是admin。

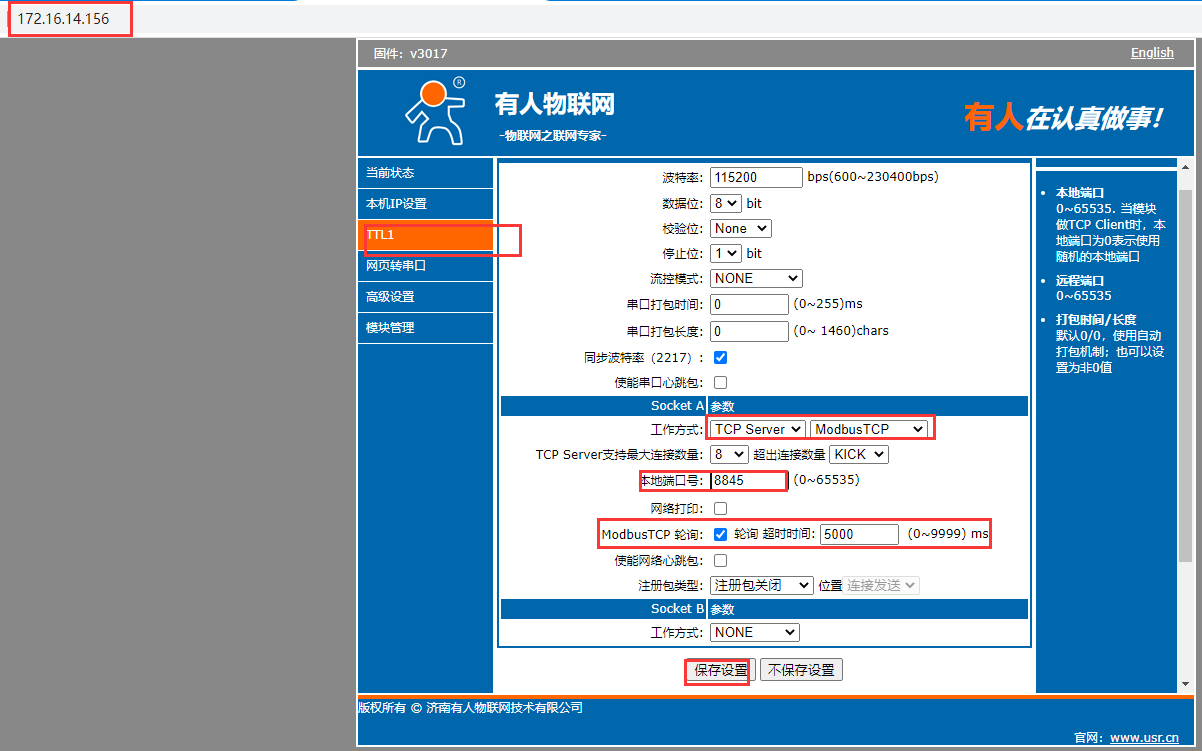

  網頁檢查串口參數，工作方式設置TCp server ModbusTCp，本地端口號默認是8899，我這邊修改成了8845，Modbus TCp輪詢默認是關閉，需要勾選MODBUS TCp輪詢時間。保存設置，重啟參數生效。

  輪詢超時時間默認是200ms,需要改大，改成5000ms。

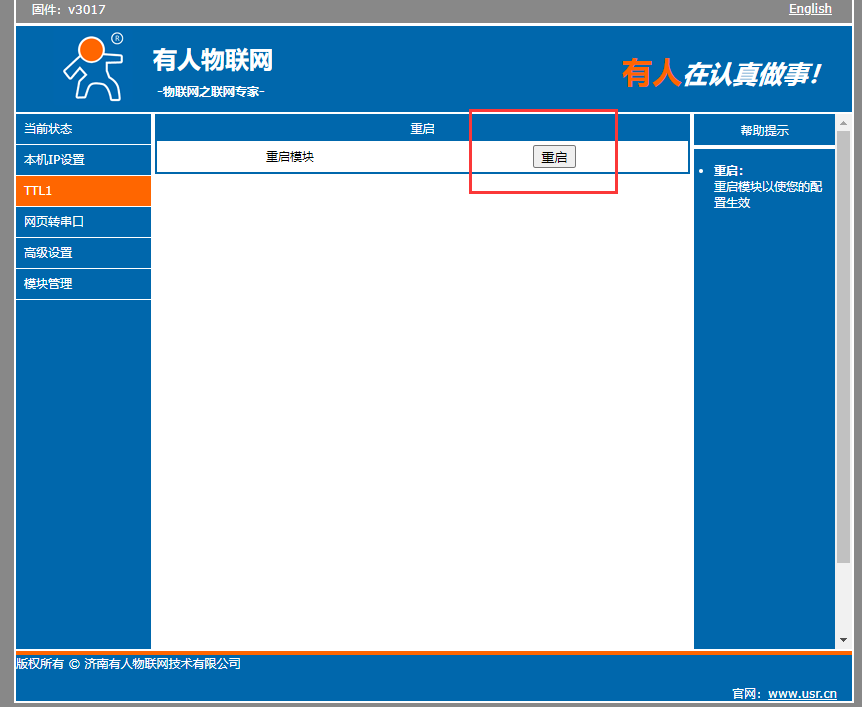

  重啟之后，如果出現404錯誤提示，重新刷新網頁就可以

  3.MODBUS SLAVE和MODBUS pOLL軟件設置：

  模擬測試用MODBUS SLAVE軟件做串口設備，用MODBUS pOLL軟件做網絡端。

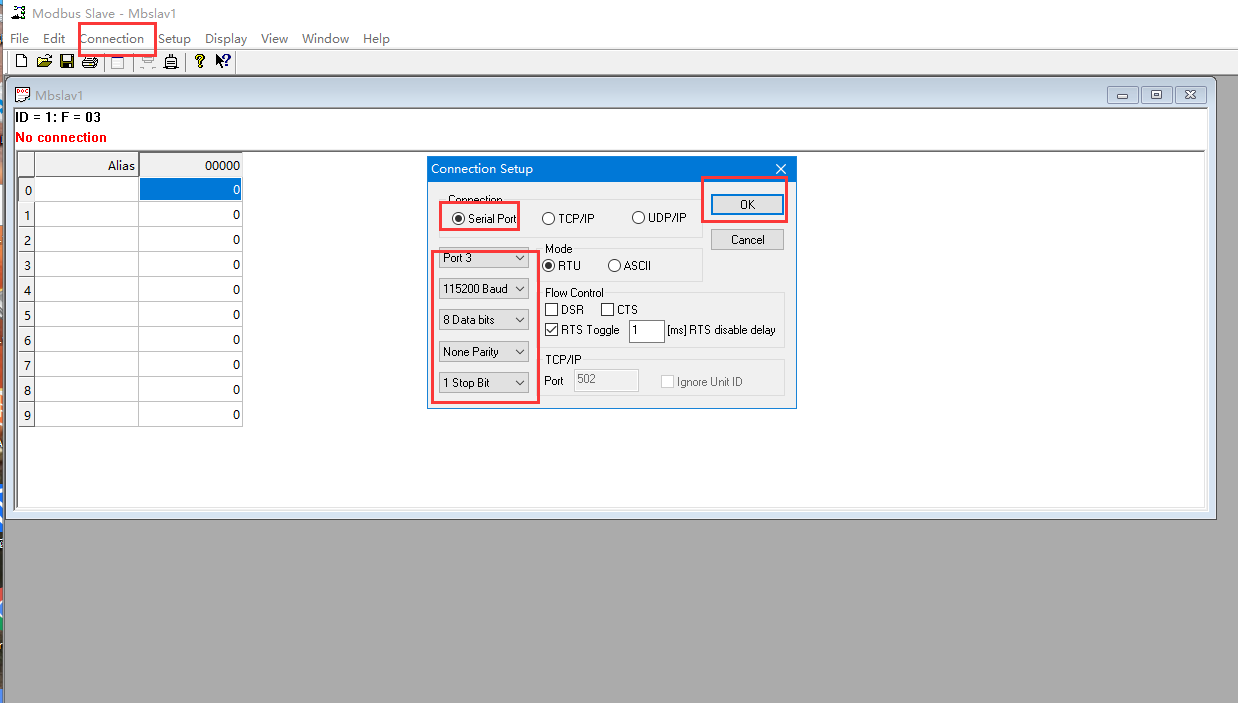

  MODBUS SLAVE軟件設置串口參數，波特率、數據位、停止位、校驗位，需要和K7的串口參數設置一致。

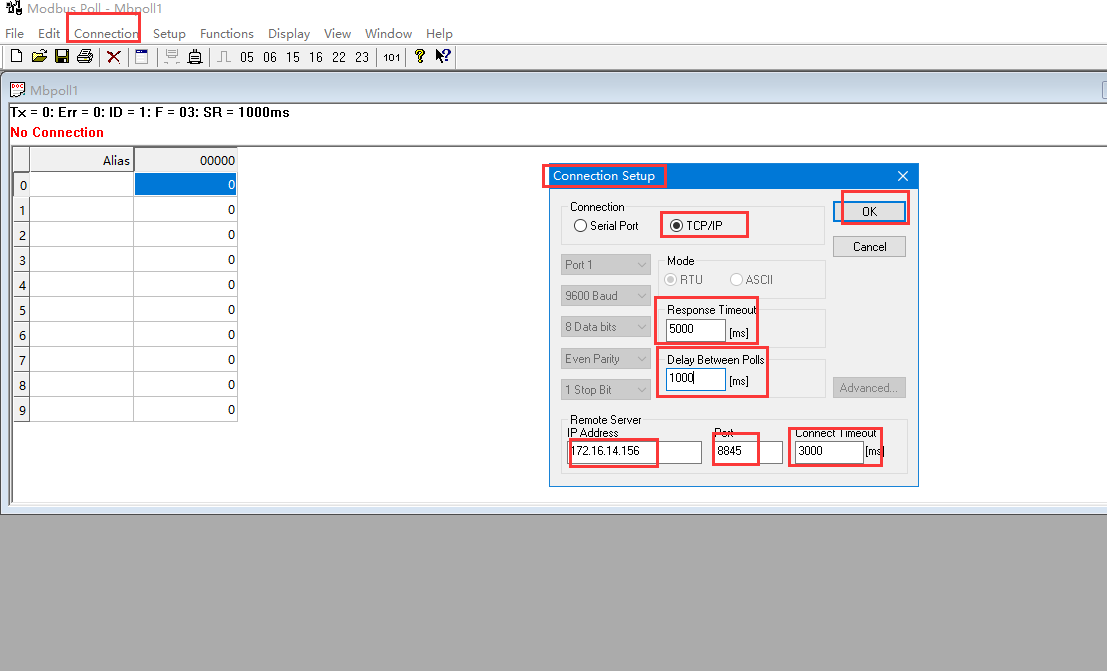

  MODBUS pOLL軟件設置MODBUS TCp/Ip。Ip地址填K7的Ip地址，Server port填K7的端口號8845。注意MODBUS pOLL軟件的3個時間參數，依次是

  response Timeout 5000ms

  Delay between polls 1000ms

  Connect Timeout 3000ms。

  4.MODBUS SLAVE軟件和MODBUS pOLL軟件的設備ID SLAVE ID需要設置一致，寄存器起始地址和寄存器數量設置一致。舉例，我用的是起始地址0，寄存器數量10。用的是03功能碼。

  SLAVE ID 是1。備注：MODBUS pOLL軟件有些版本，有一個讀寫選項，Read/Write Disabled,需要取消勾選。

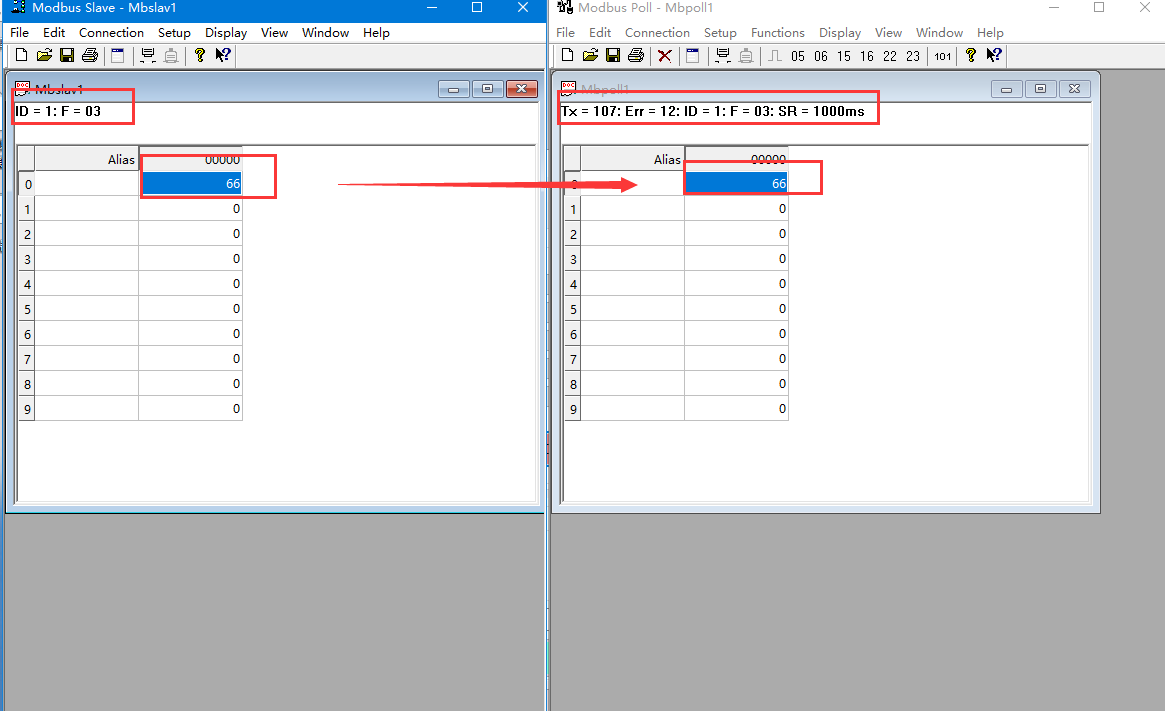

  測試結果如下：
