  1、資料下載：

  http://imbacareer.com.cn/Search/getList/keyword/USR-WIFI232-B2/

  USR-WIFI232-B2 資料

  http://imbacareer.com.cn/Download/356.html

  軟件設計手冊

  http://imbacareer.com.cn/Download/354.html

  說明書

  http://imbacareer.com.cn/Download/355.html

  硬件設計手冊

  http://imbacareer.com.cn/Download/707.html

  串口AT指令配置軟件下載鏈接

  http://imbacareer.com.cn/Download/27.html

  USR-TCp232-Test有人網絡調試助手軟件下載鏈接(串口調試助手二合一) http://imbacareer.com.cn/product/72.html

  USR-VCOM 虛擬串口軟件下載鏈接

  請百度網上去下載MODBUS pOLL和MODBUS SLAVE 軟件。

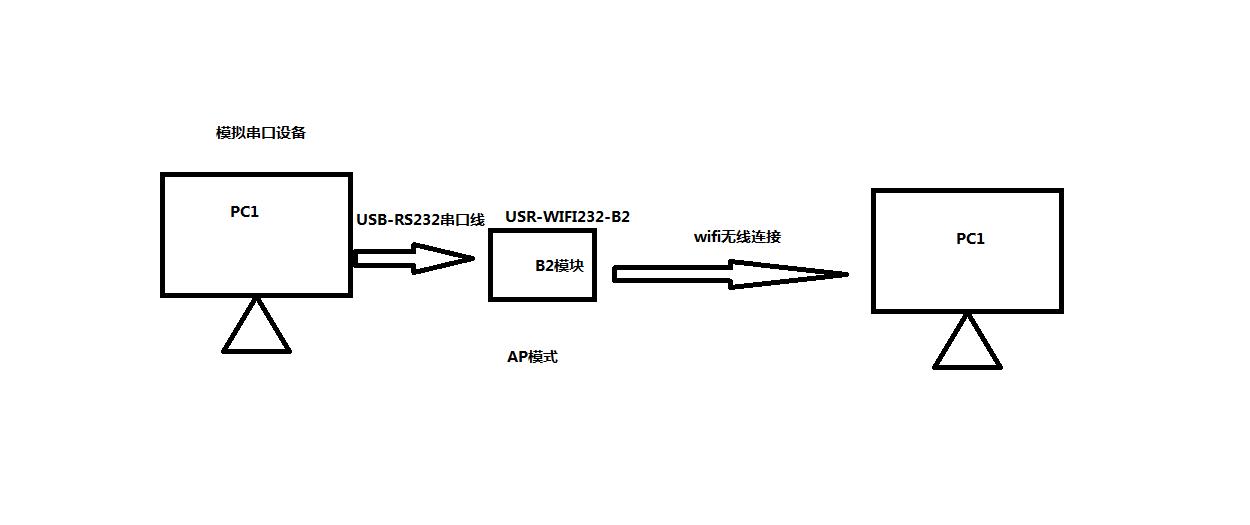

  連接框圖

  2、準備工作：

  注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件;在適配器設置中禁用本地網卡、VpN、虛擬機以及其他的網絡設備。

  3、硬件連接：

  USR-WIFI232-B2可以使用我們公司的測試評估板，USR-WIFI232-2EV2

  http://imbacareer.com.cn/product/44.html

  串口接USB-RS232串口線設置。

  備注：客戶也可以將B2模塊引出串口線，接USB-TTL串口線調試。

  4、無線連接：

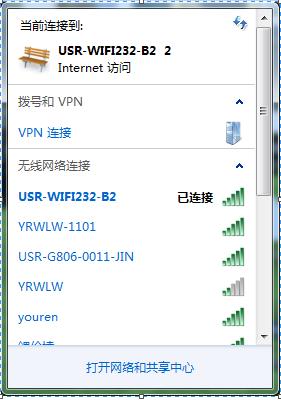

  USR-WIFI232-B2出廠默認是Ap模式，電腦無線網卡去搜索USR-WIFI232-B2的wifi。

  熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品貼膜標簽上看到。

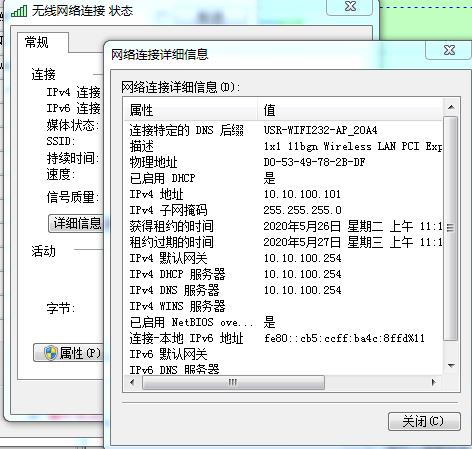

  可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-WIFI232-B2，電腦的Ip是10.10.100.101。

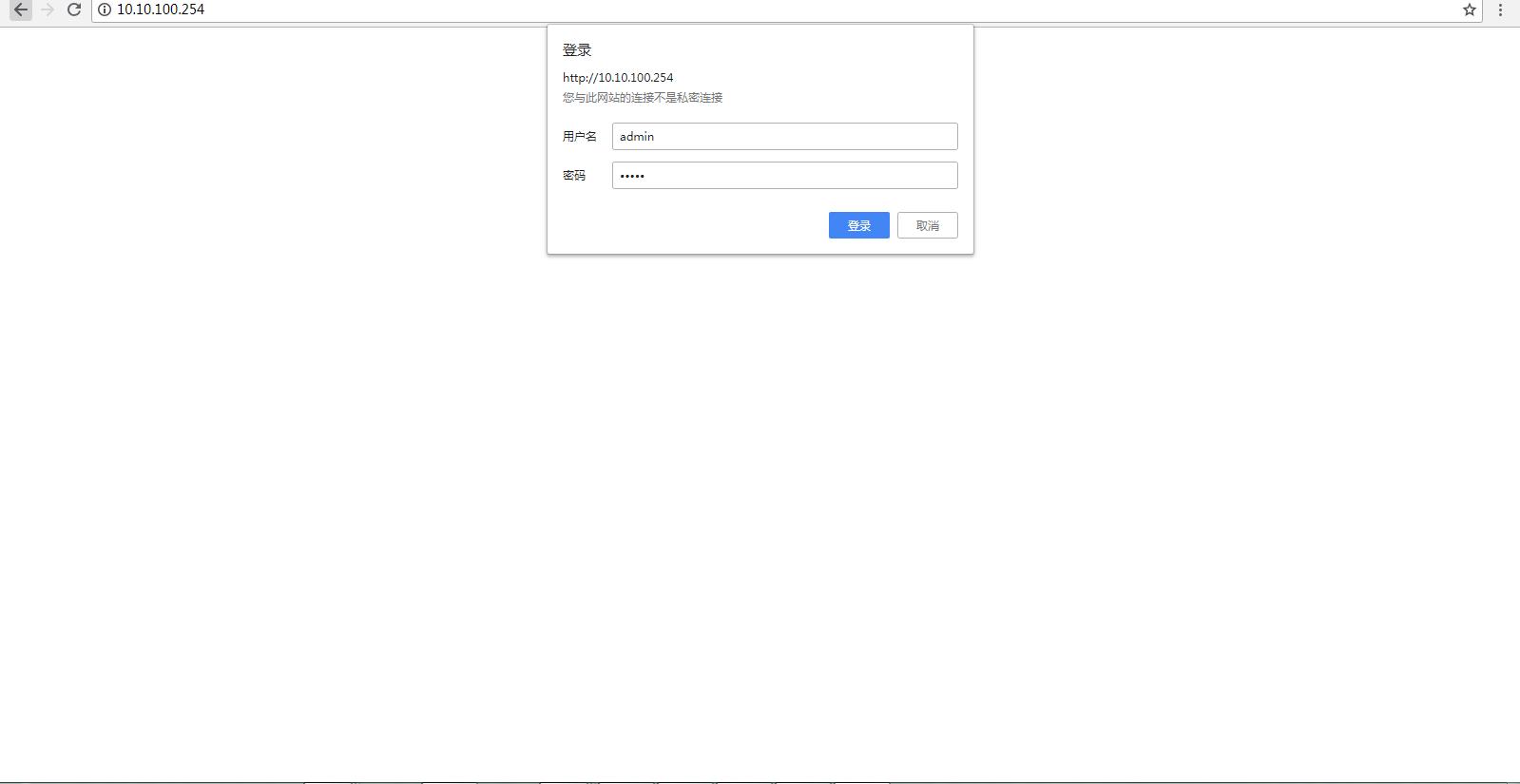

  USR-WIFI232-B2默認Ip是10.10.100.254，用這個Ip，在瀏覽器輸入，進入U(xiǎn)SR-WIFI232-B2的內置網頁，可以對B2模塊進行參數查看和參數配置。登錄用戶名和密碼都是admin。

  5、參數設置：

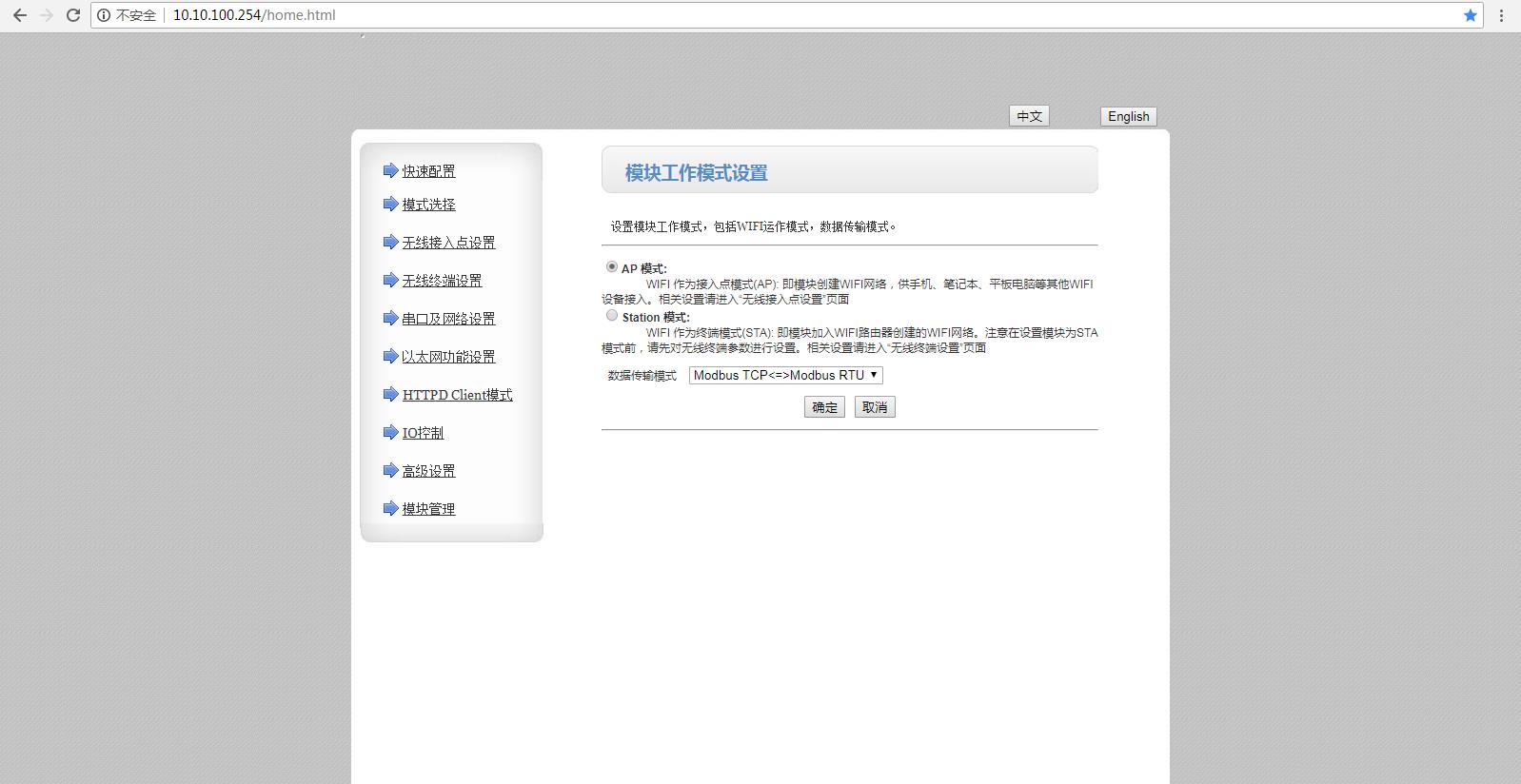

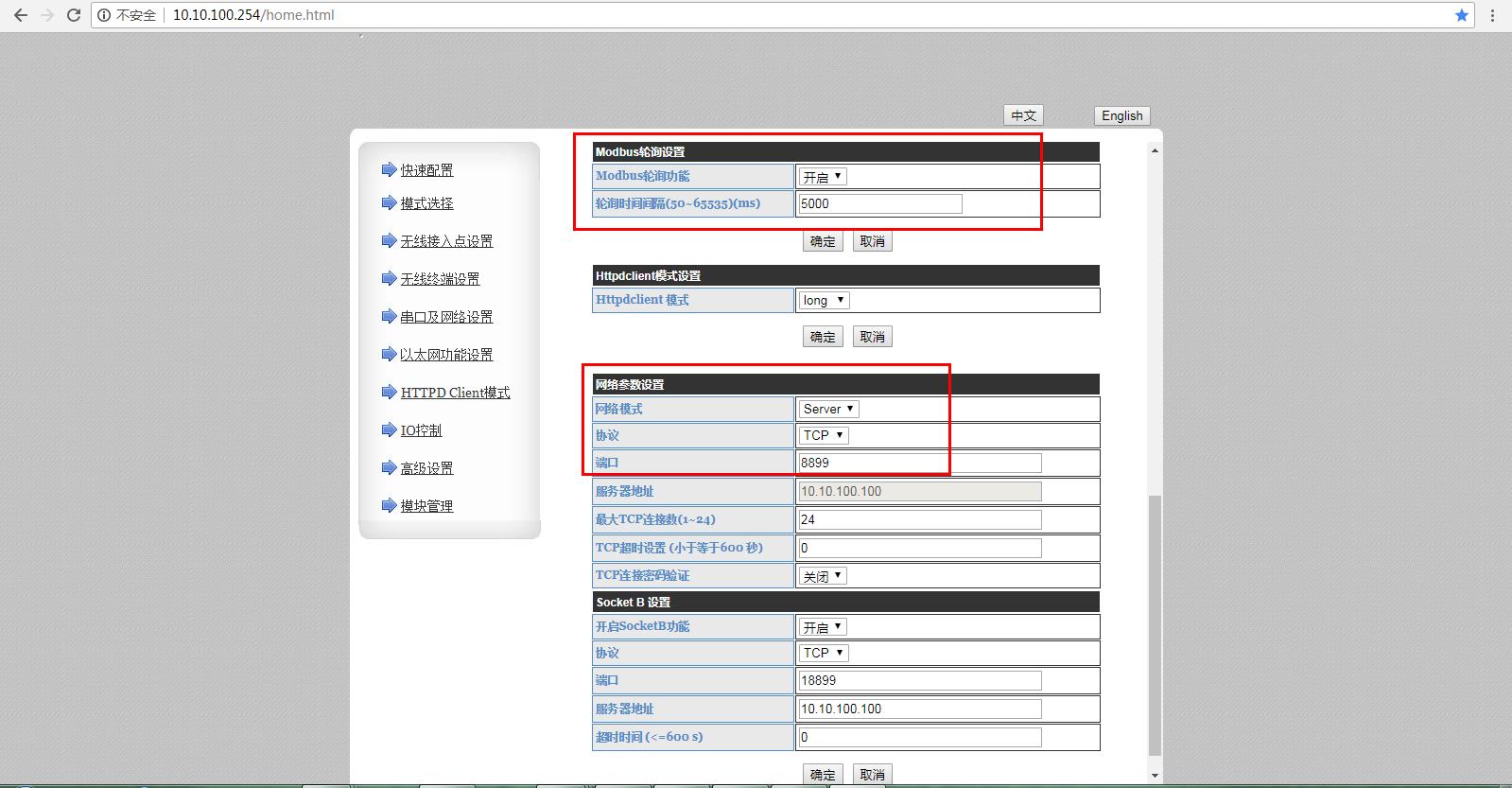

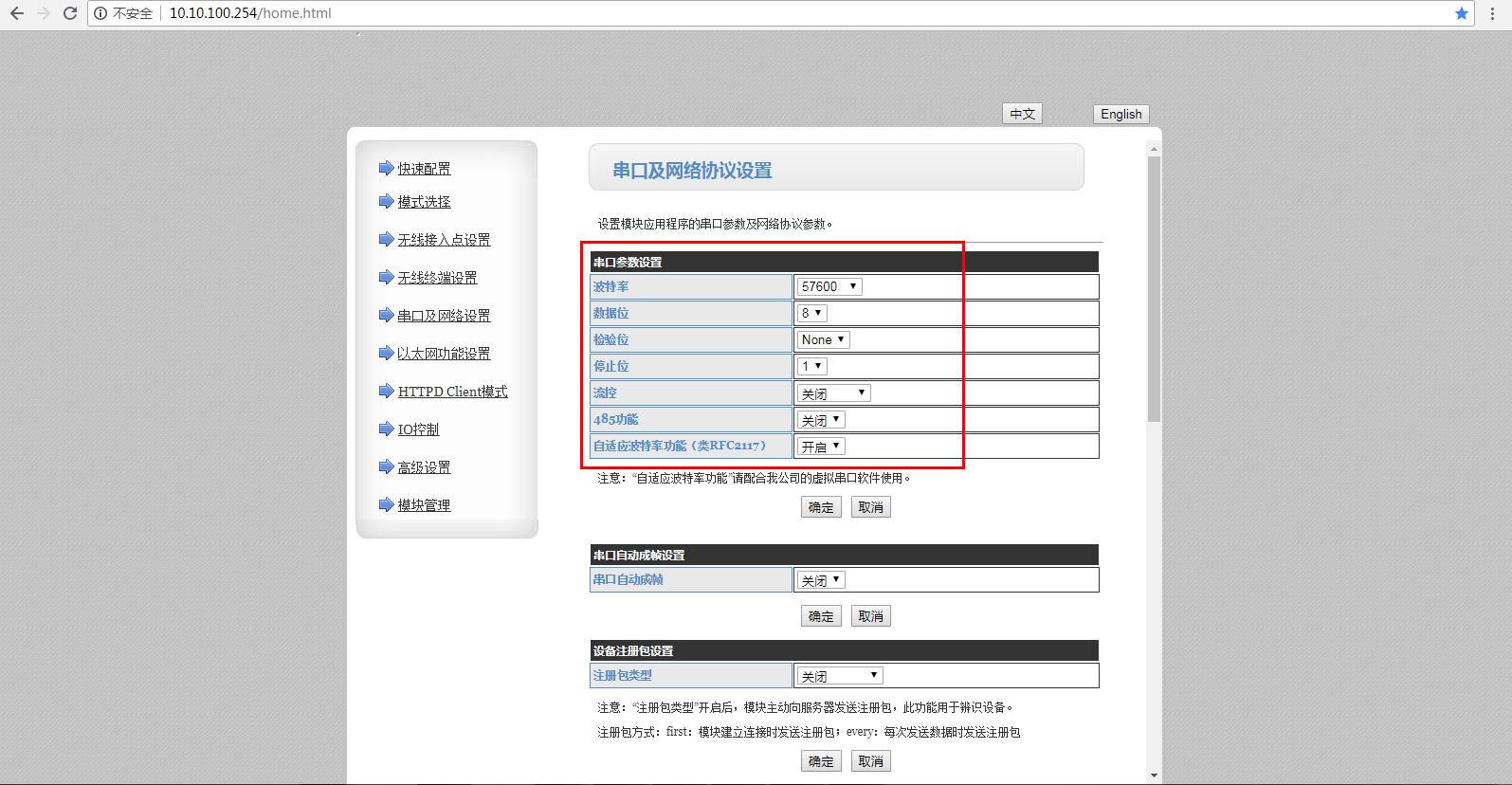

  網頁上設置Ap模式，開啟MODBUS TCp轉MODBUS RTU模式。串口及網絡設置，設置串口參數。MODBUS輪詢?cè)O(shè)置開啟，時間設置5000ms。網絡模式設置TCp server，端口8899。

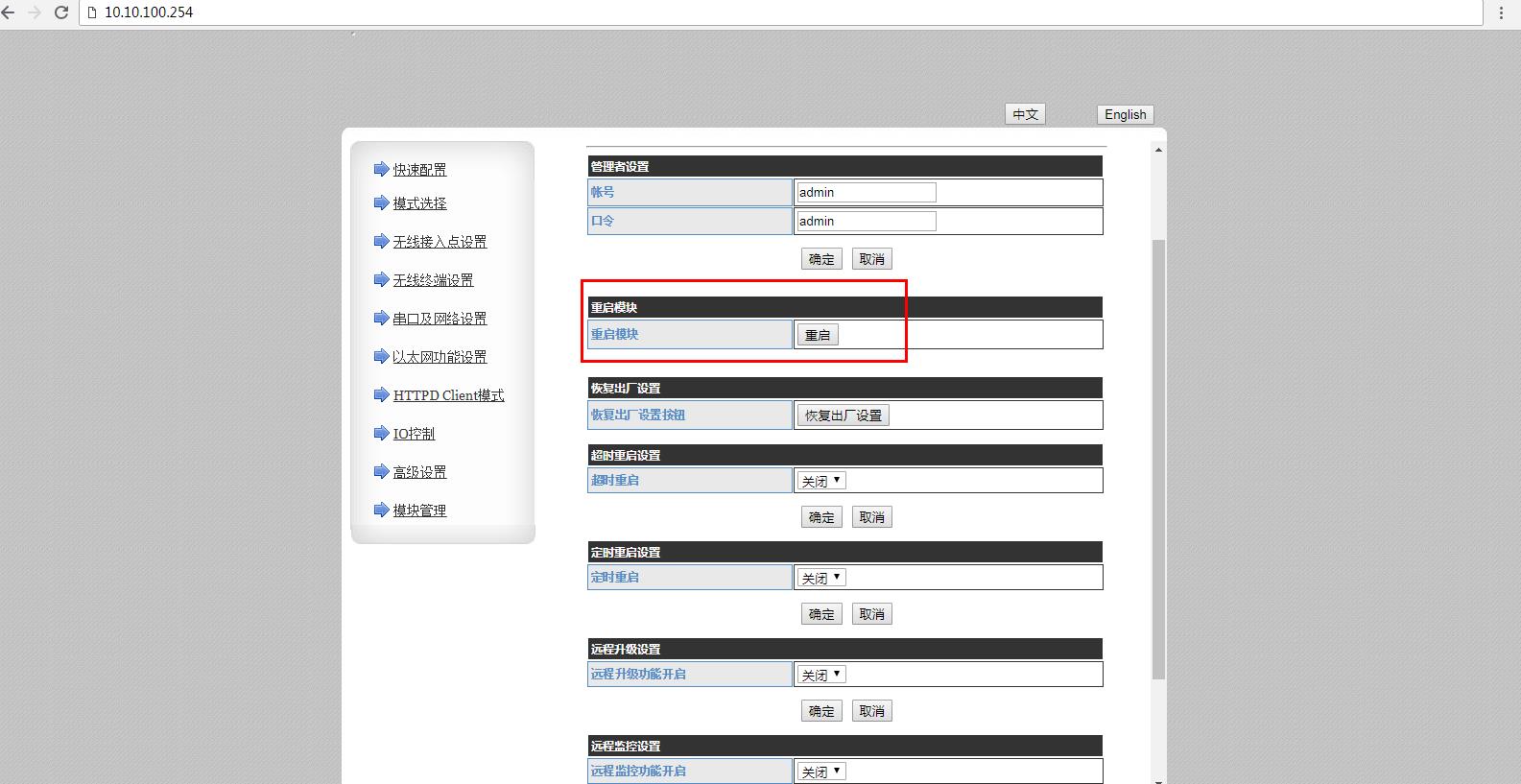

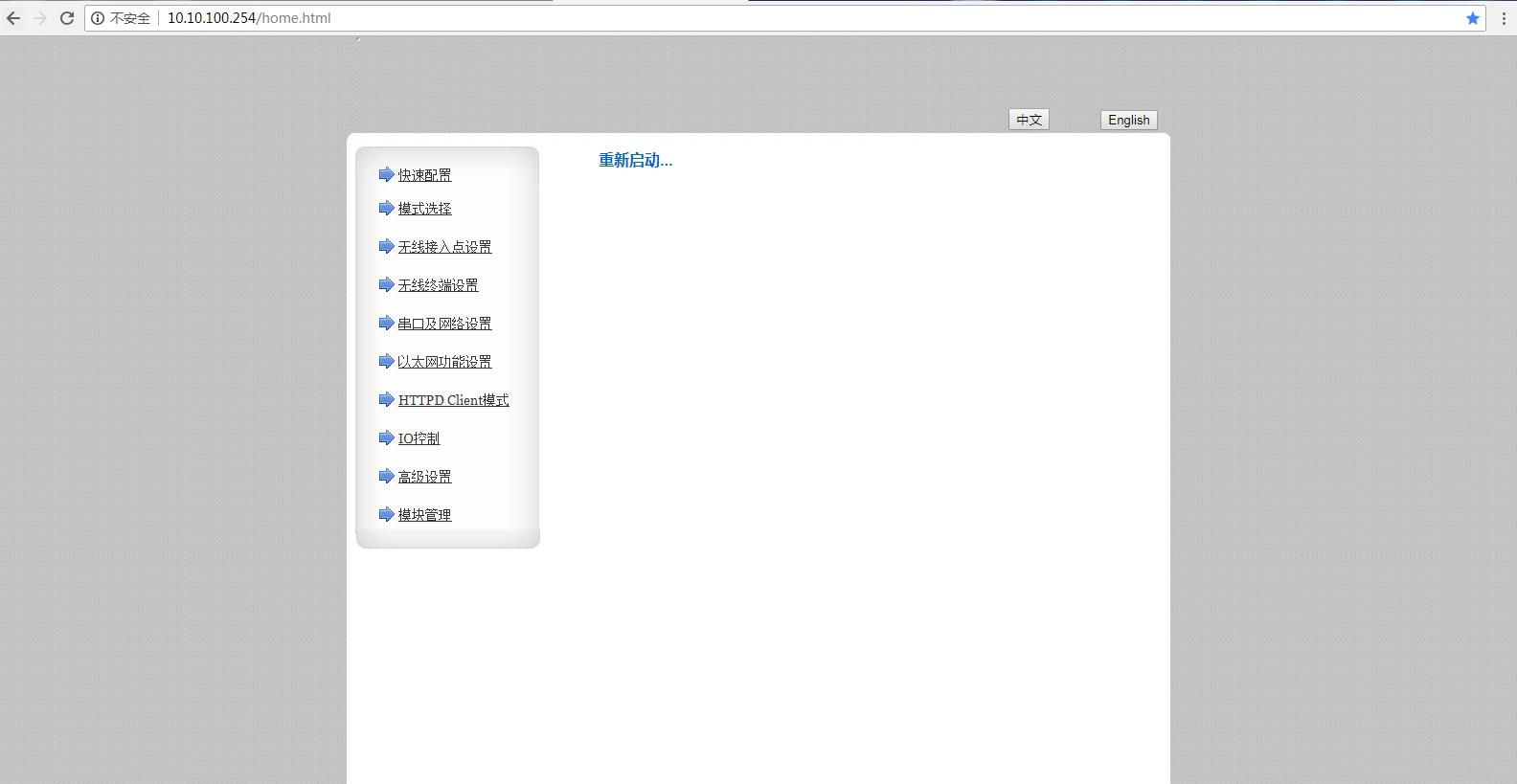

  網頁設置完參數，重啟模塊。

  6、測試數據傳輸：

  USR-WIFI232-B2默認串口參數是57600，NONE，8,1

  將USB-RS232串口線接電腦USB口，在電腦上設備管理器中，查看USB-RS232線的串口號，是COM38。

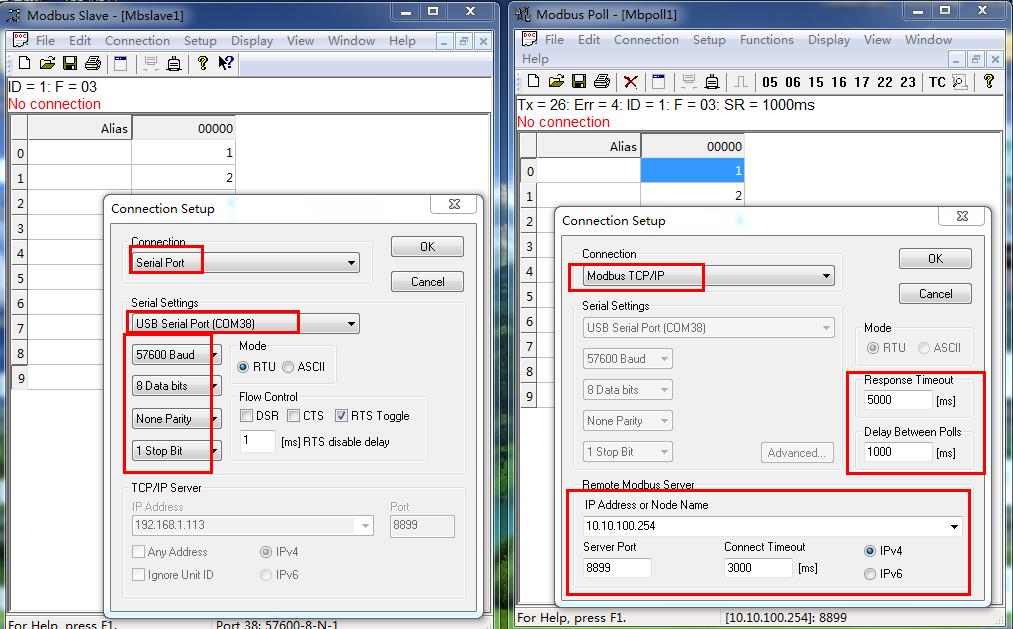

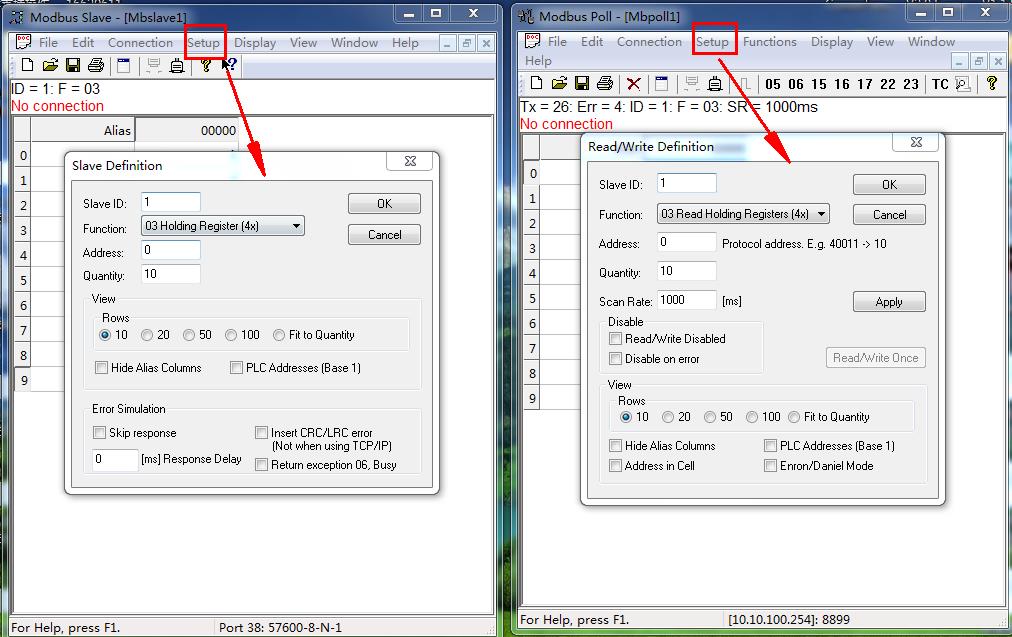

  打開MODBUS SLAVE軟件，用COM38打開，串口參數和B2模塊設置一致。

  設置設備ID 1，寄存器起始地址0(十進制)，寄存器地址數量10。

  打開MODBUS pOLL軟件，設置MODBUS TCp，Ip填B2模塊的Ip 10.10.100.254，服務器的端口填8899。配置好3個時間參數。

  SLAVE ID設置為1。用03讀功能碼。寄存器起始地址0(十進制)，寄存器地址數量10。

  點擊連接。

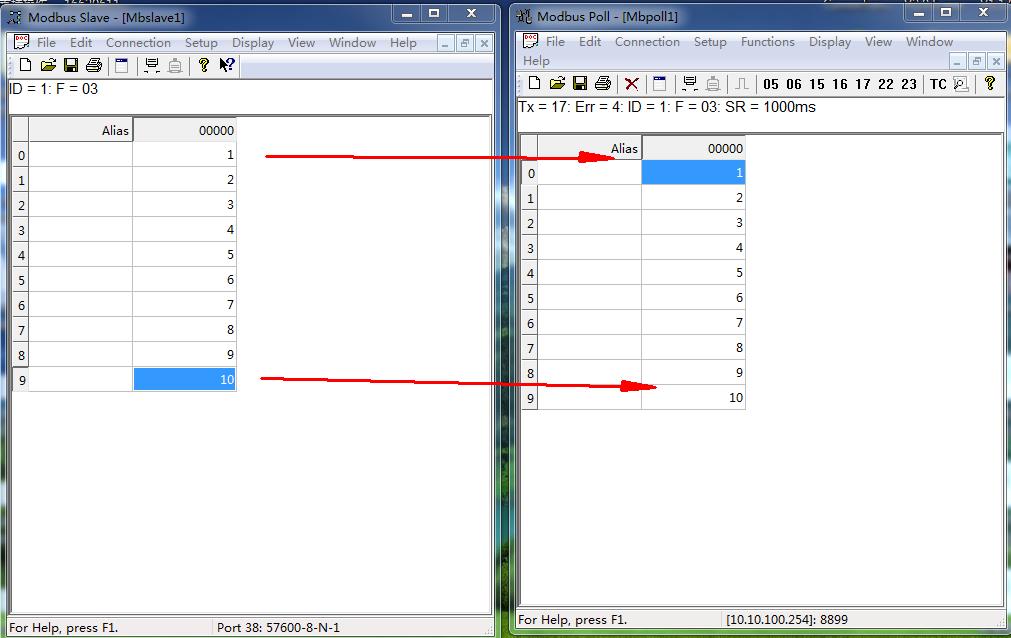

  用MODBUS SLAVE軟件改變數值，MODBUS pOLL就可以讀取到數據。
