USR-N540（M4老版本）連接有人云（新版本）與VCOM一對一透?jìng)?/span>

一、資料下載

N540軟件設計手冊：http://imbacareer.com.cn/Download/687.html

N540說明書：http://imbacareer.com.cn/Down/USR-N540_V1.1.2.pdf

設置軟件：http://imbacareer.com.cn/Download/230.html

USR-VCOM：http://imbacareer.com.cn/Download/924.html

串口調試助手：http://imbacareer.com.cn/Download/27.html

二、準備工作

1、USR-N540產品  數量1個
2、電源適配器 12V 數量1個

3、USB-RS485串口線 數量1條

4、電腦   數量1臺

5、網線  數量1根

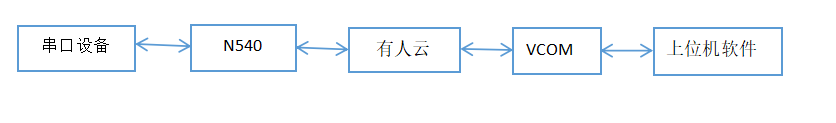

三、網絡拓?fù)?/span>

將N540串口通過串口轉USB線與PC相連接，通過網線將 N540的網口和PC的網口相連接，后面設置完成后通過網線將N540的網口接到路由器LAN口上面，給設備供網。檢測硬件連接無錯誤后，接入我們配送的電源適配器，給N540供電。

四、設置步驟

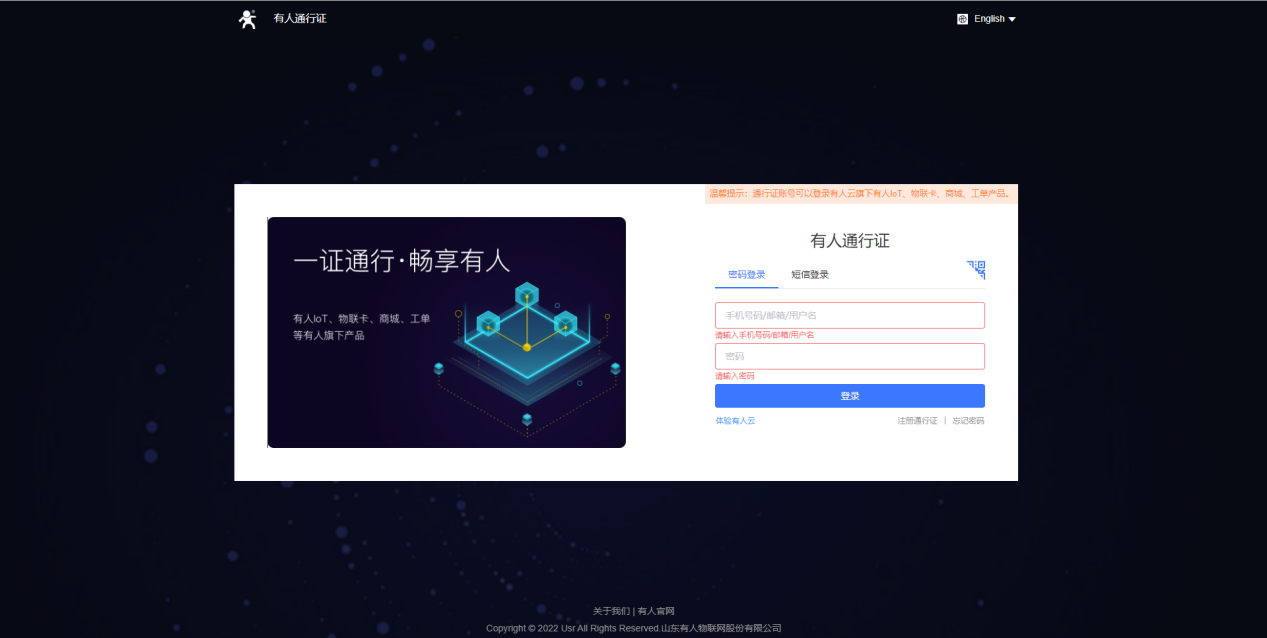

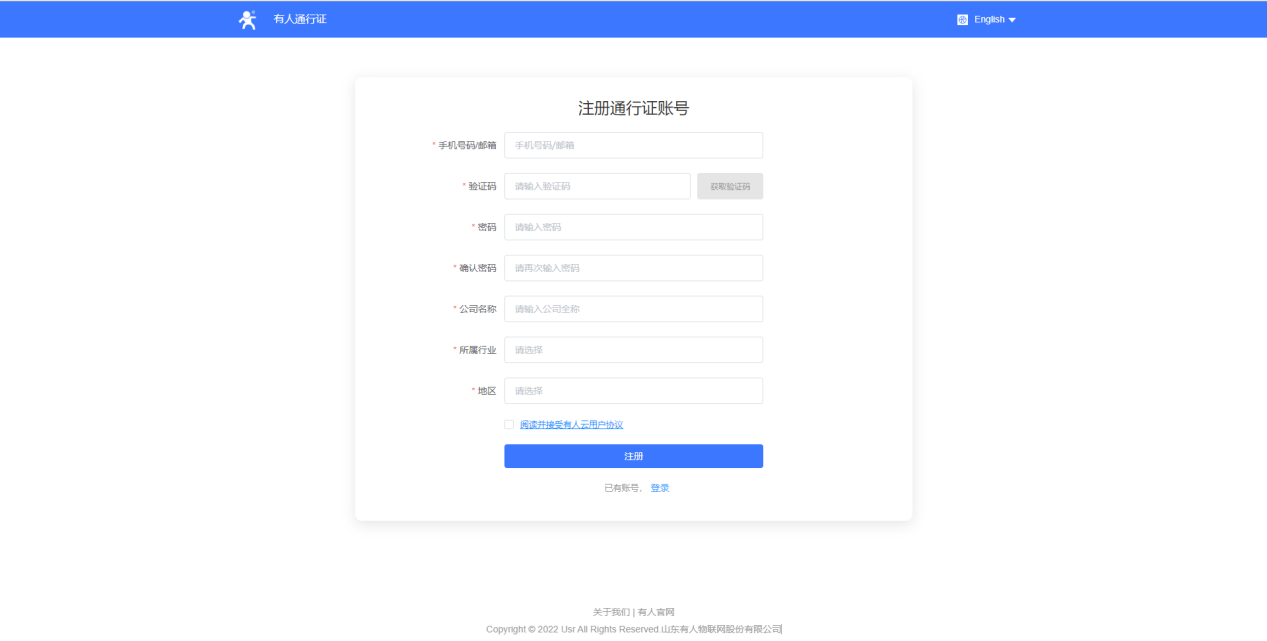

1、登錄有人云（若沒有有人云賬號，先注冊），輸出賬號密碼登錄。https://account.usr.cn/#/login_cps?type=mp_scada

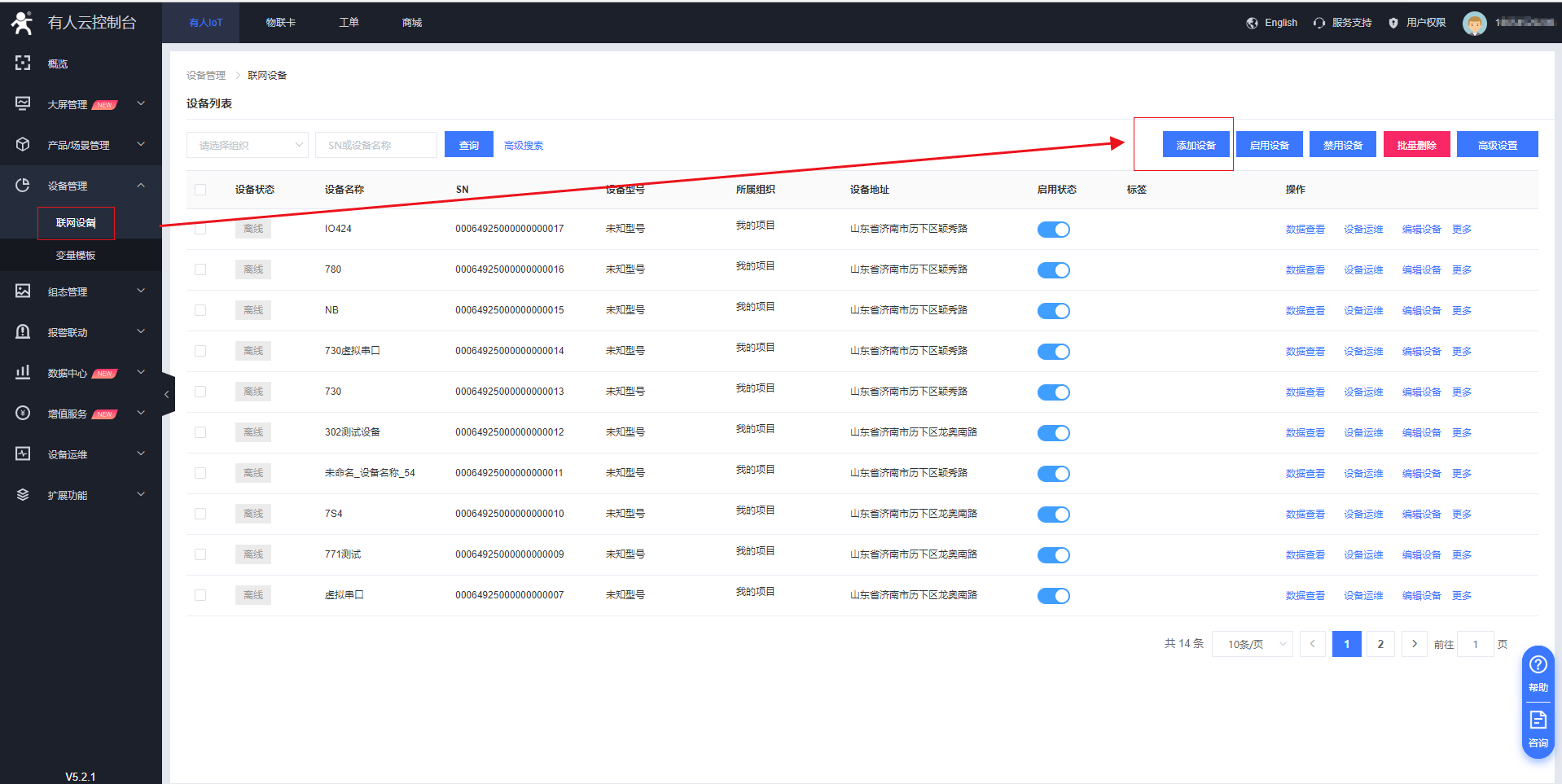

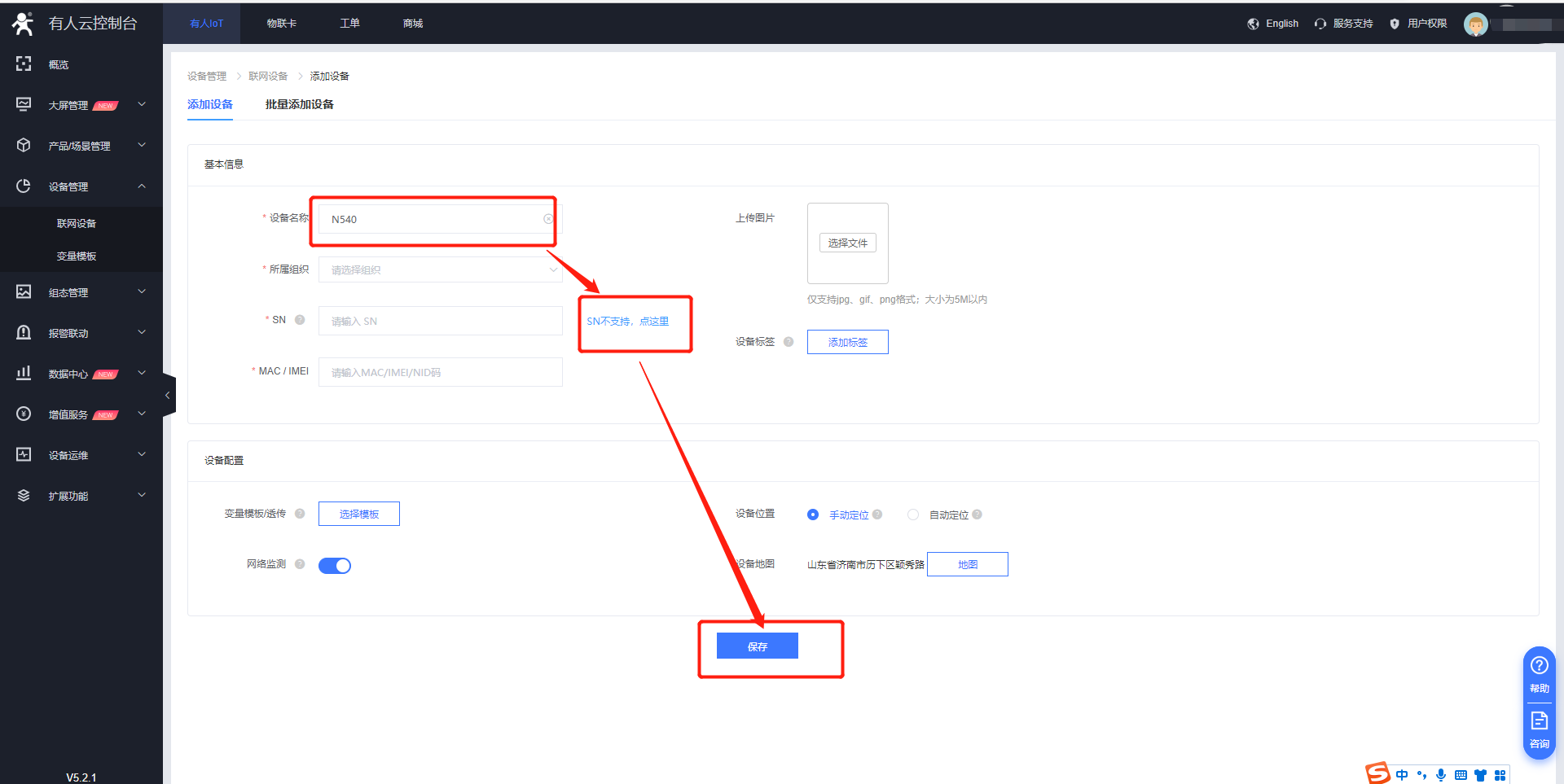

2、添加設備（名稱可自定義，按照不支持Sn方式添加設備）

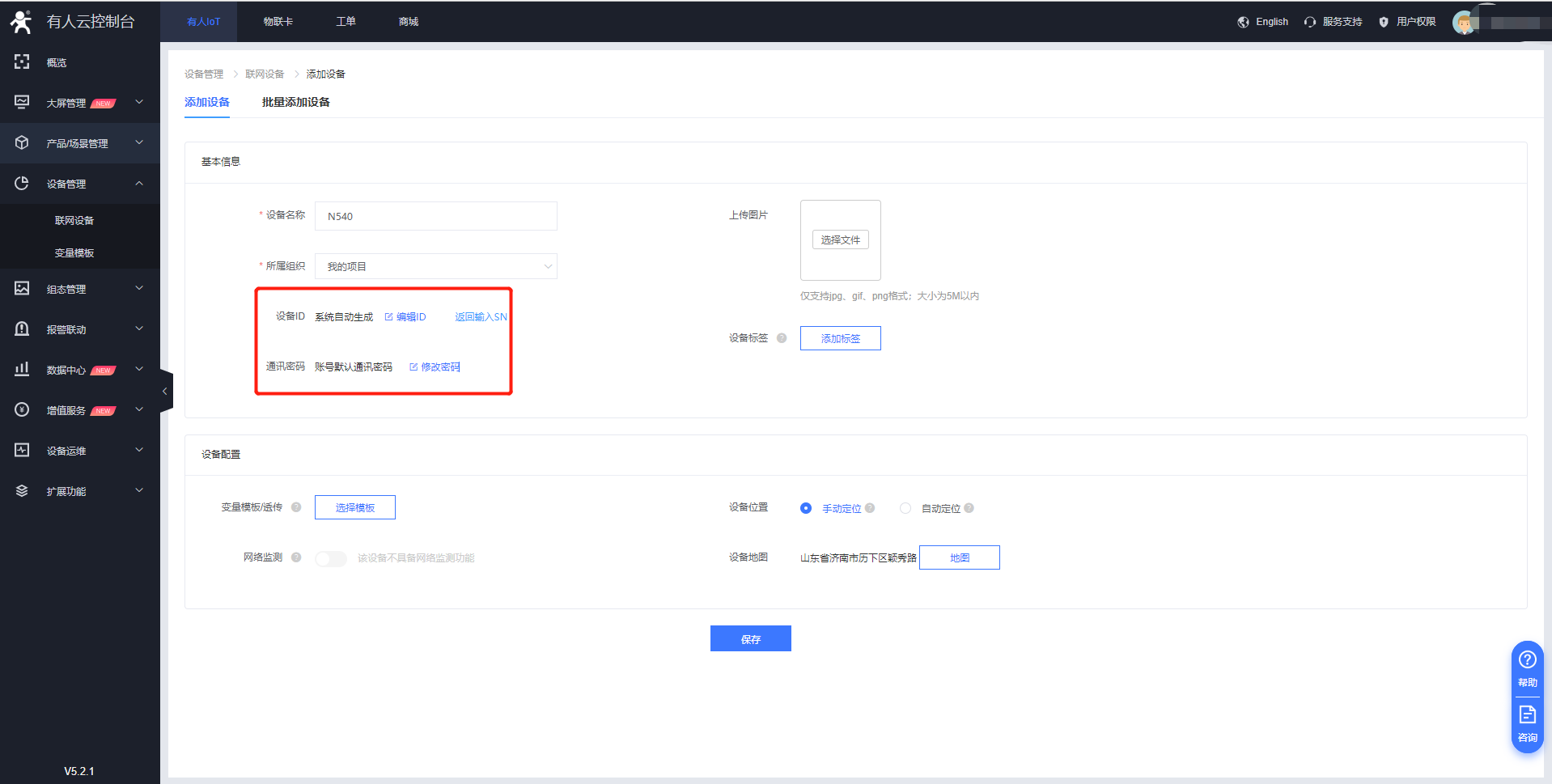

3、默認生成SN和通信密碼，點擊下一步

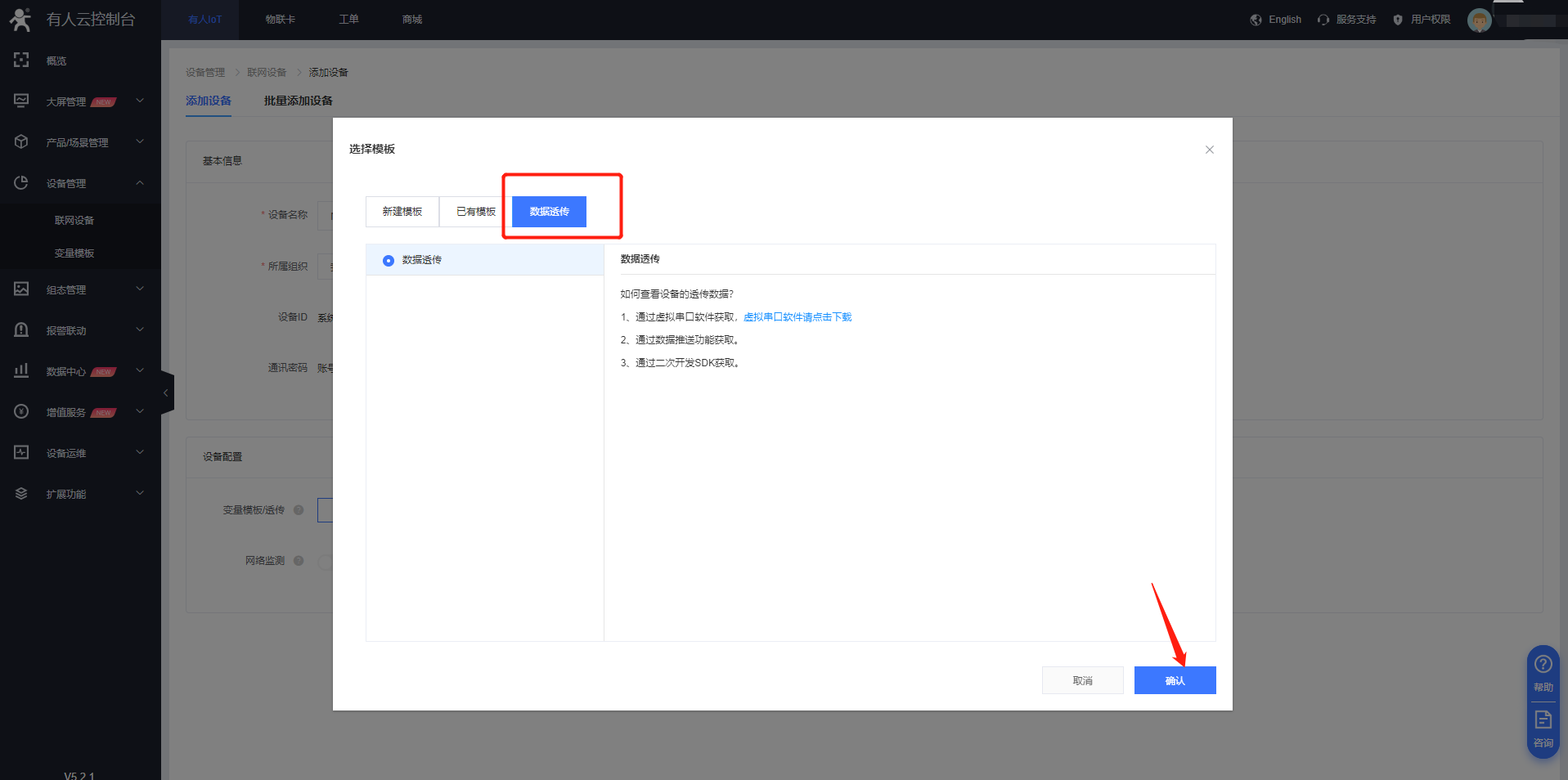

4、選擇數據透?jìng)鳎_認添加

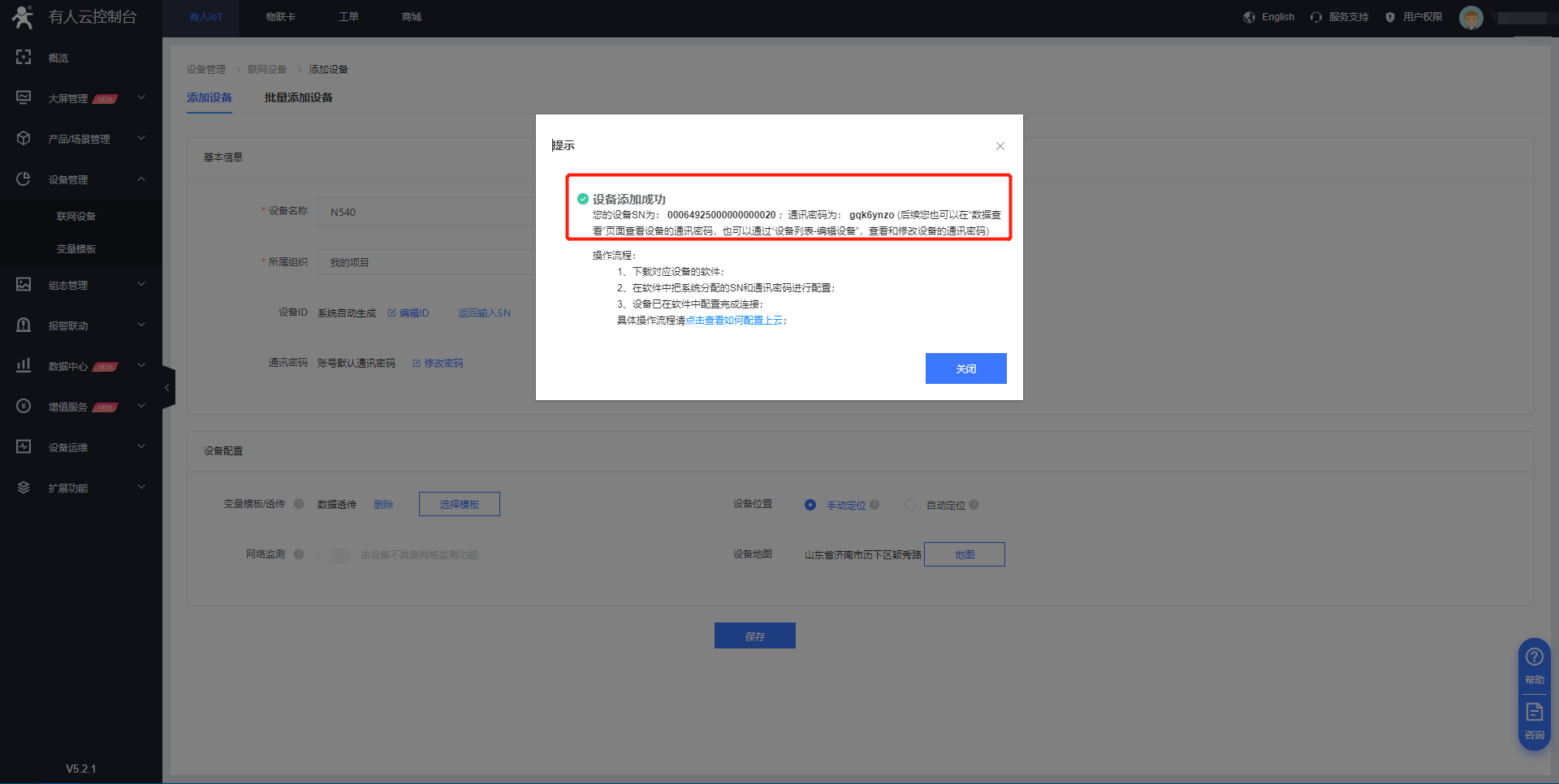

5、可以在這里看到默認生成的設備編號和通信密碼，點擊完成，云端成功添加設備

6、電腦設置，關閉電腦防火墻并禁用本次測試無關網卡

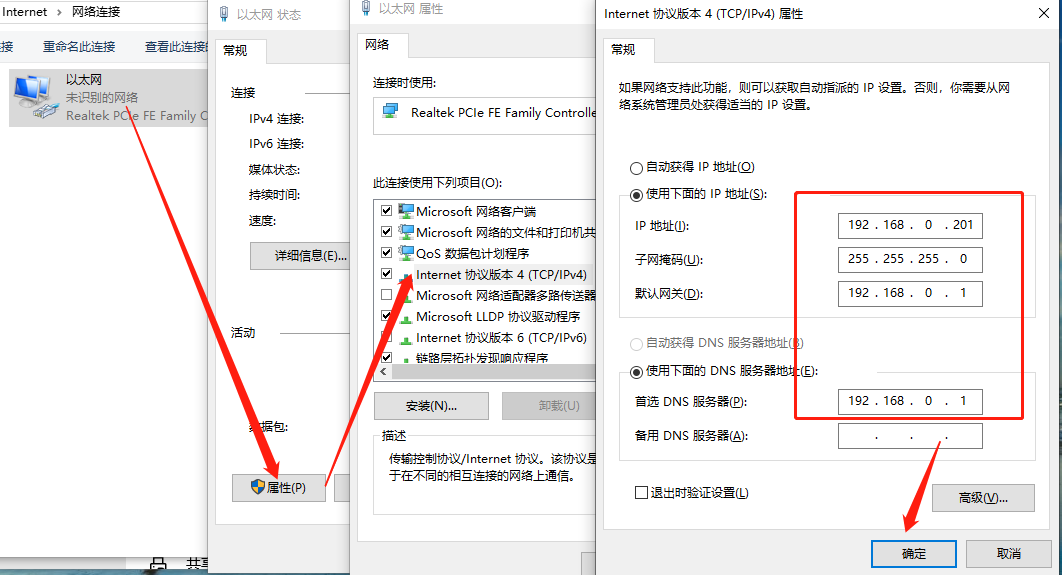

7、給電腦設置靜態IP，設置成與N540同一網段，N540默認IP：192.168.0.7

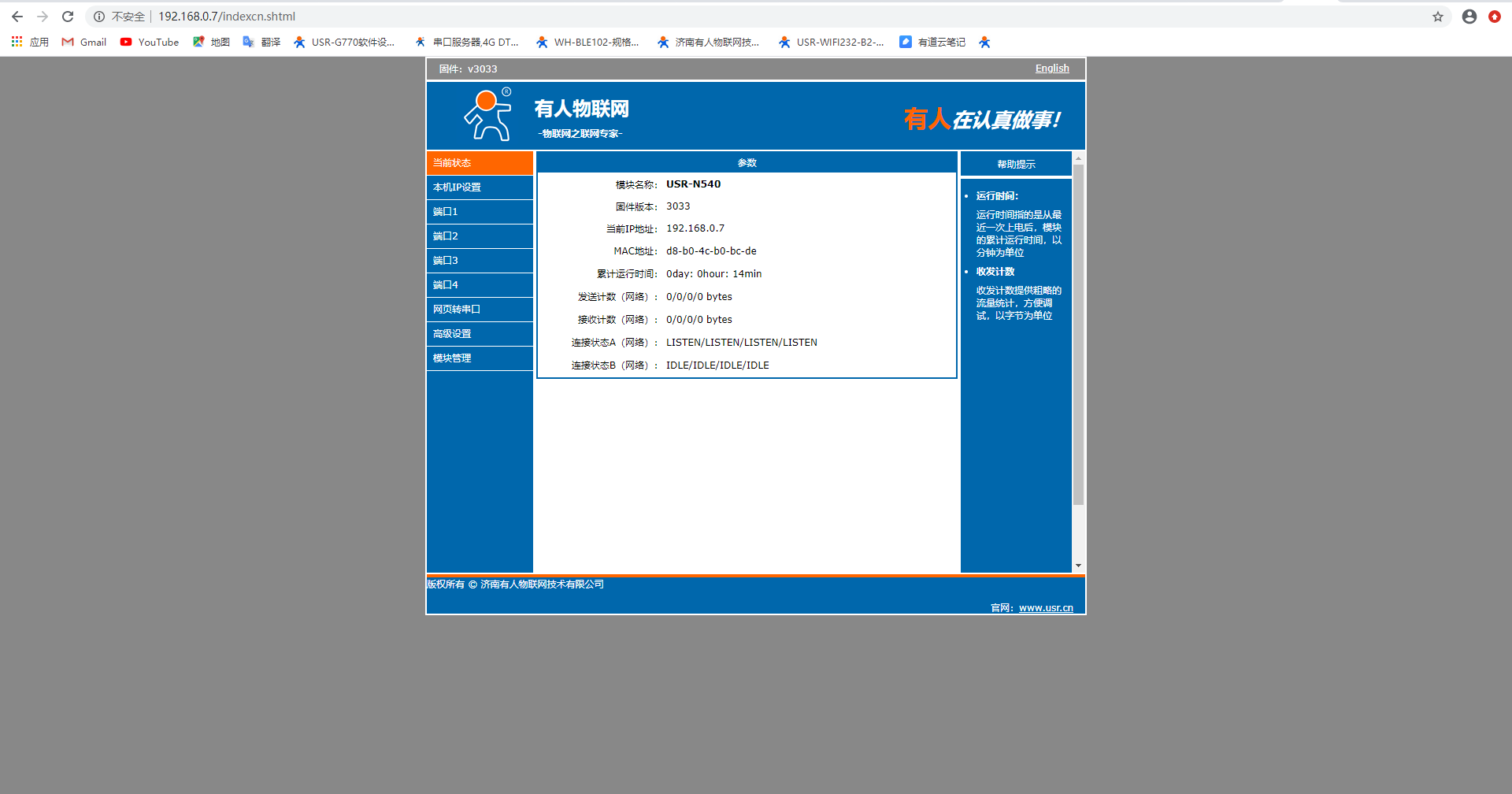

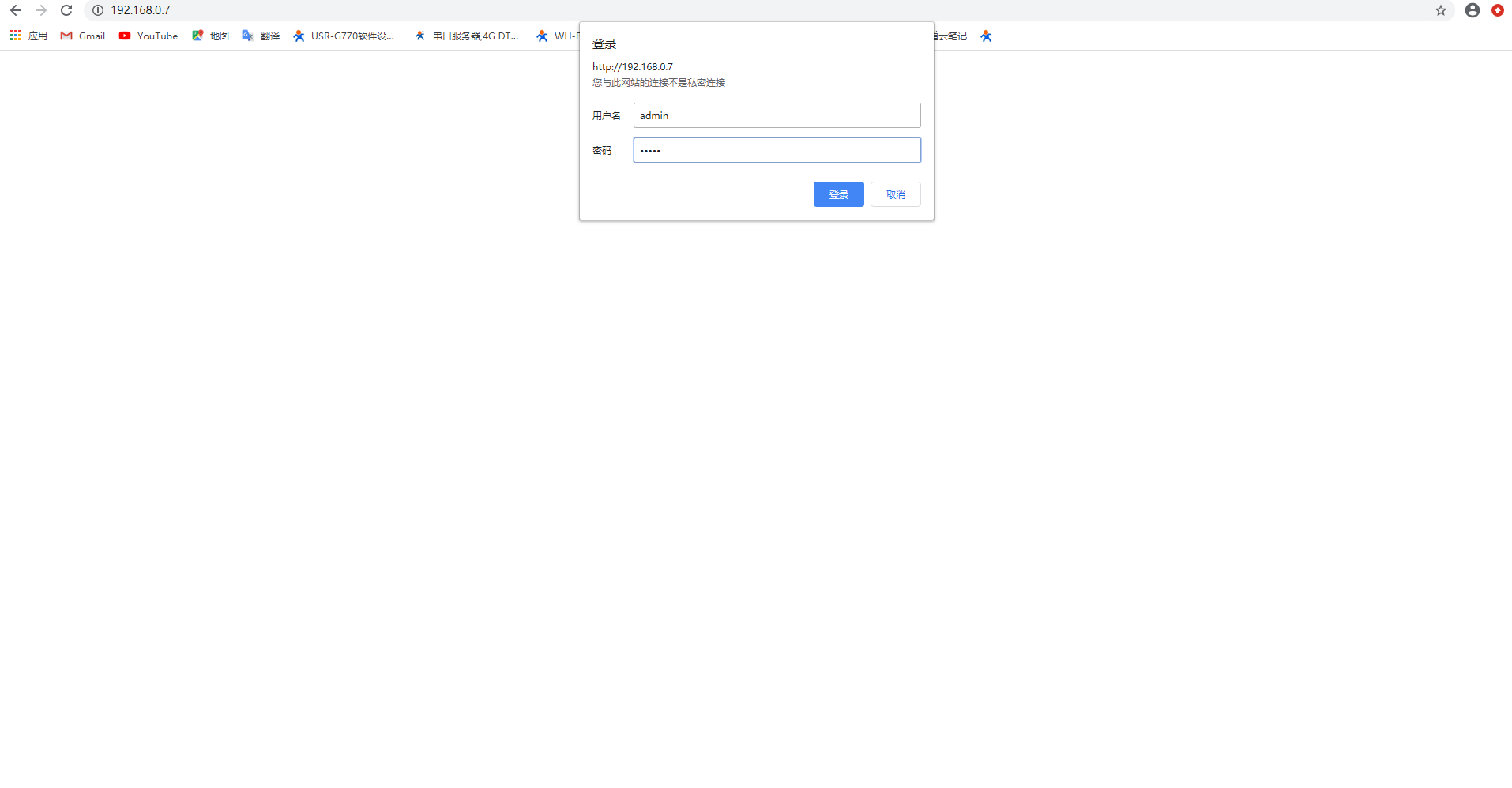

8、瀏覽器輸入IP 192.168.0.7進入N540的內置網頁,用戶名:admin密碼:admin（也可使用N540的設置軟件進行配置）

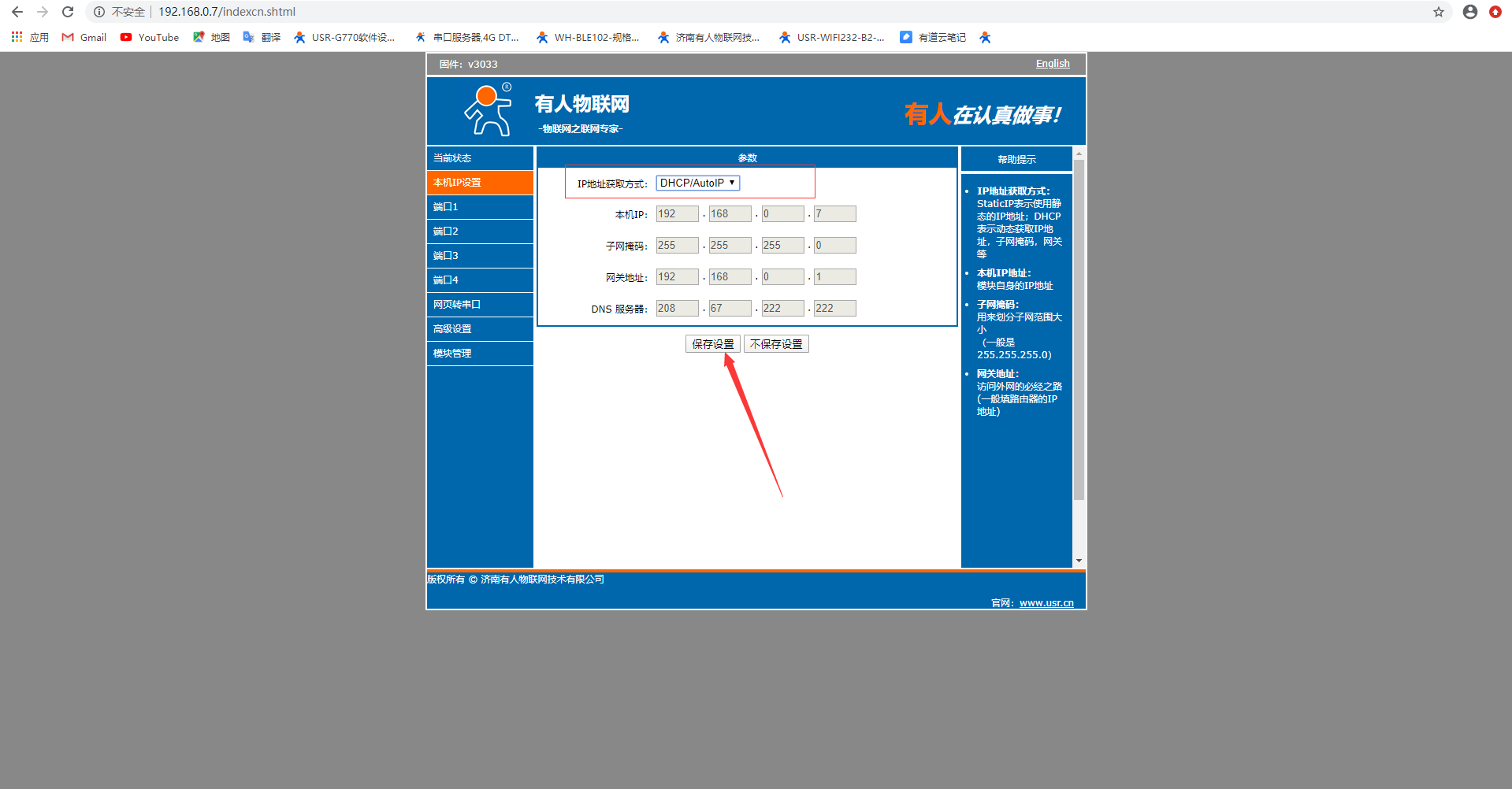

9、在本地IP設置中選擇DHCP動態獲取

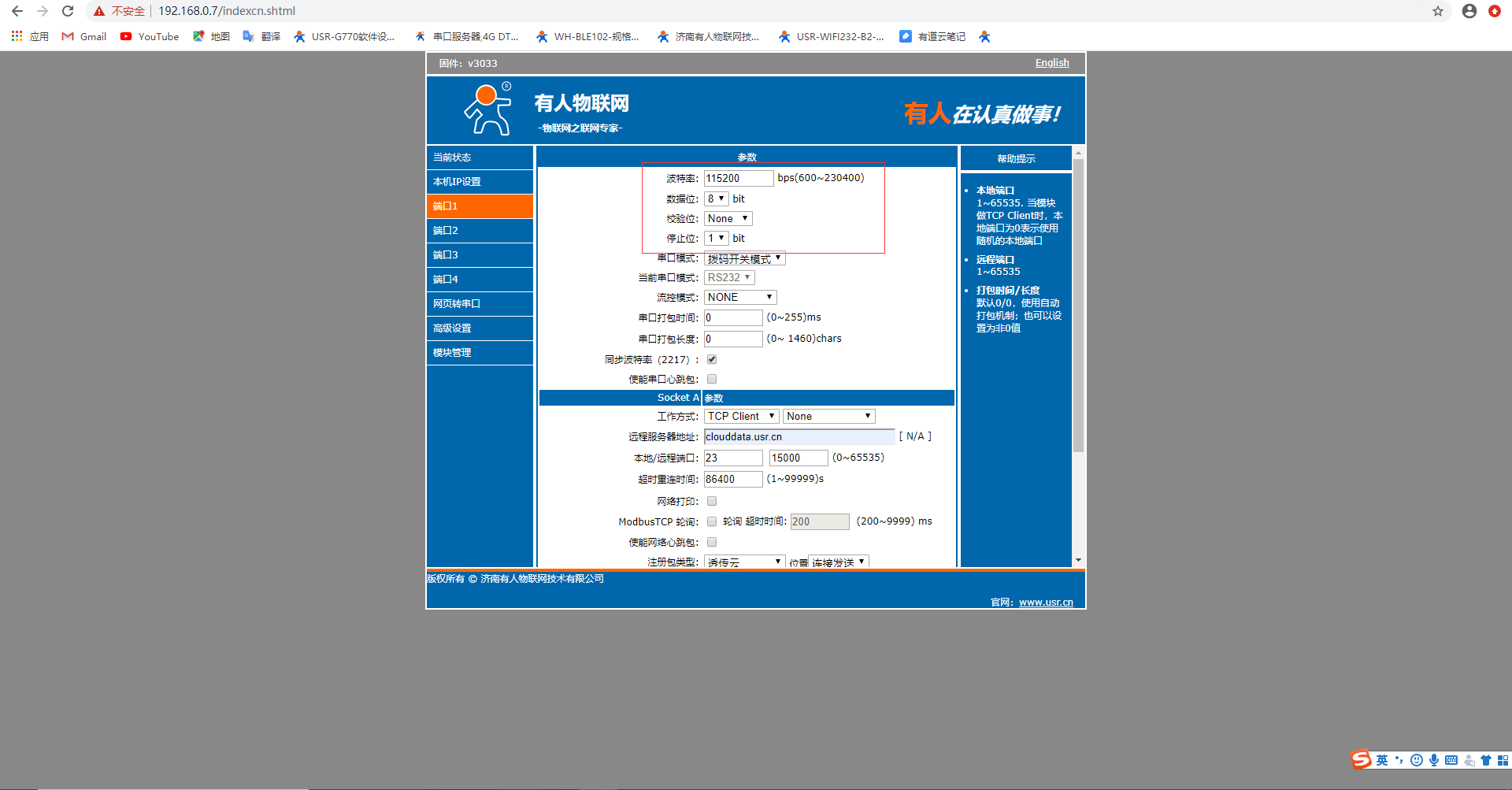

10、設置端口1的參數，串口參數和真實設備的參數保持一致

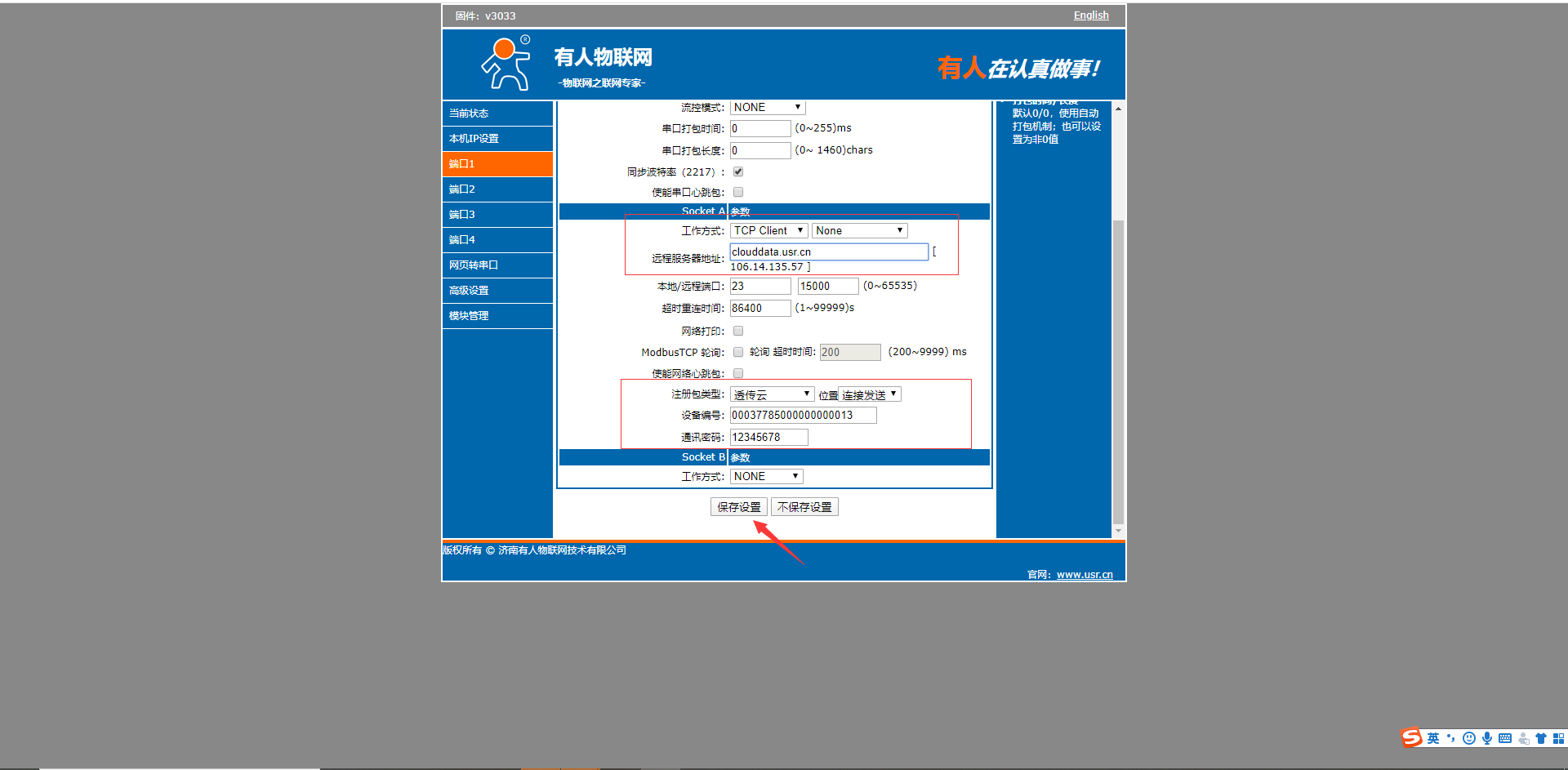

11、工作方式選擇TCP Client，遠程服務器地址：clouddata.usr.cn，遠程端口：15000，本地端口不要設置為0，默認即可。注冊包類型選擇透?jìng)髟?，設備編號和密碼填寫為在云端添加設備生成的設備編號和密碼（圖片中的為測試生成的，請?zhí)顚?xiě)自己的設備編號和密碼），點擊保存設置，保存設置好的參數。

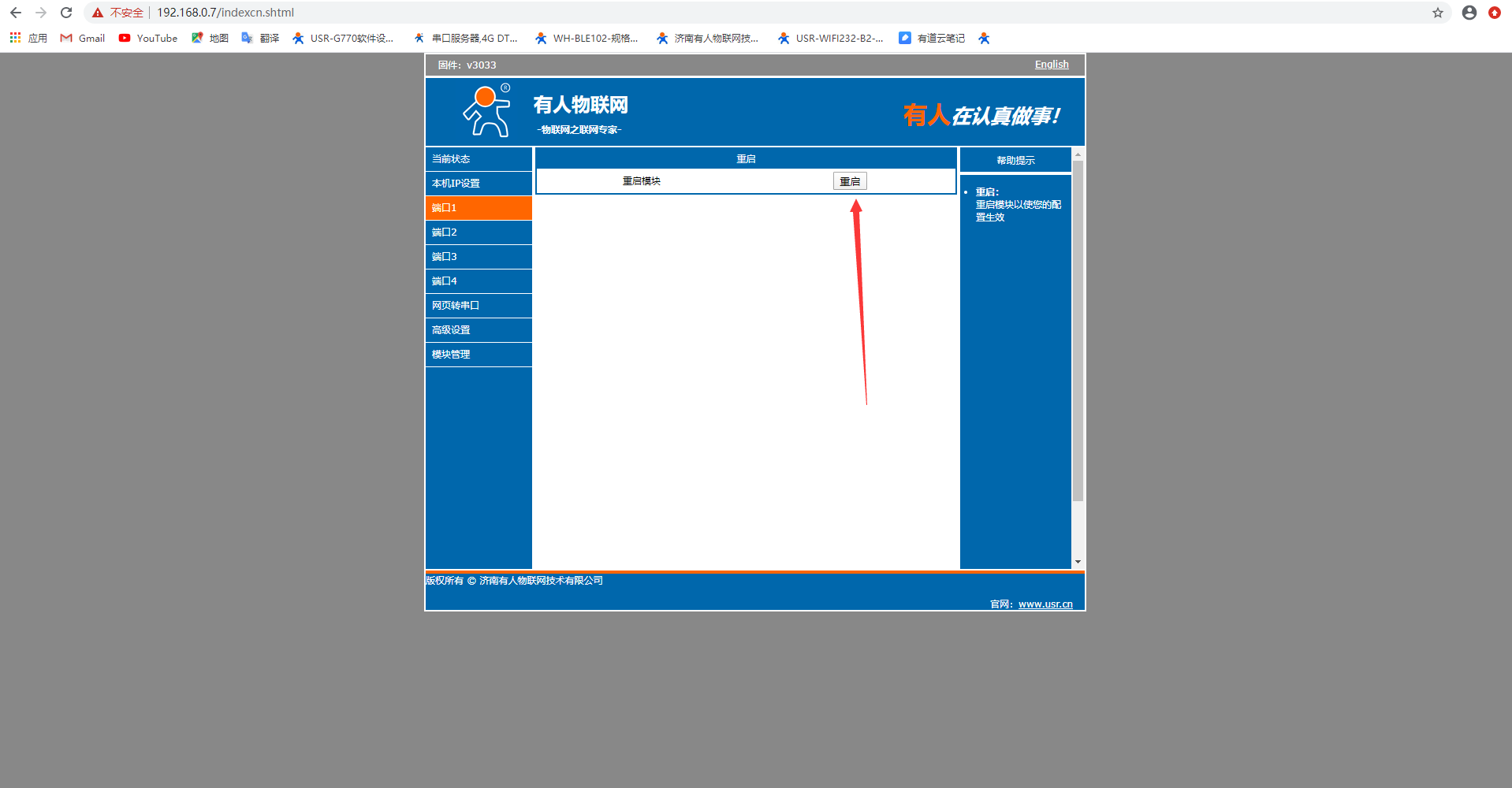

12、點擊重啟，使參數生效

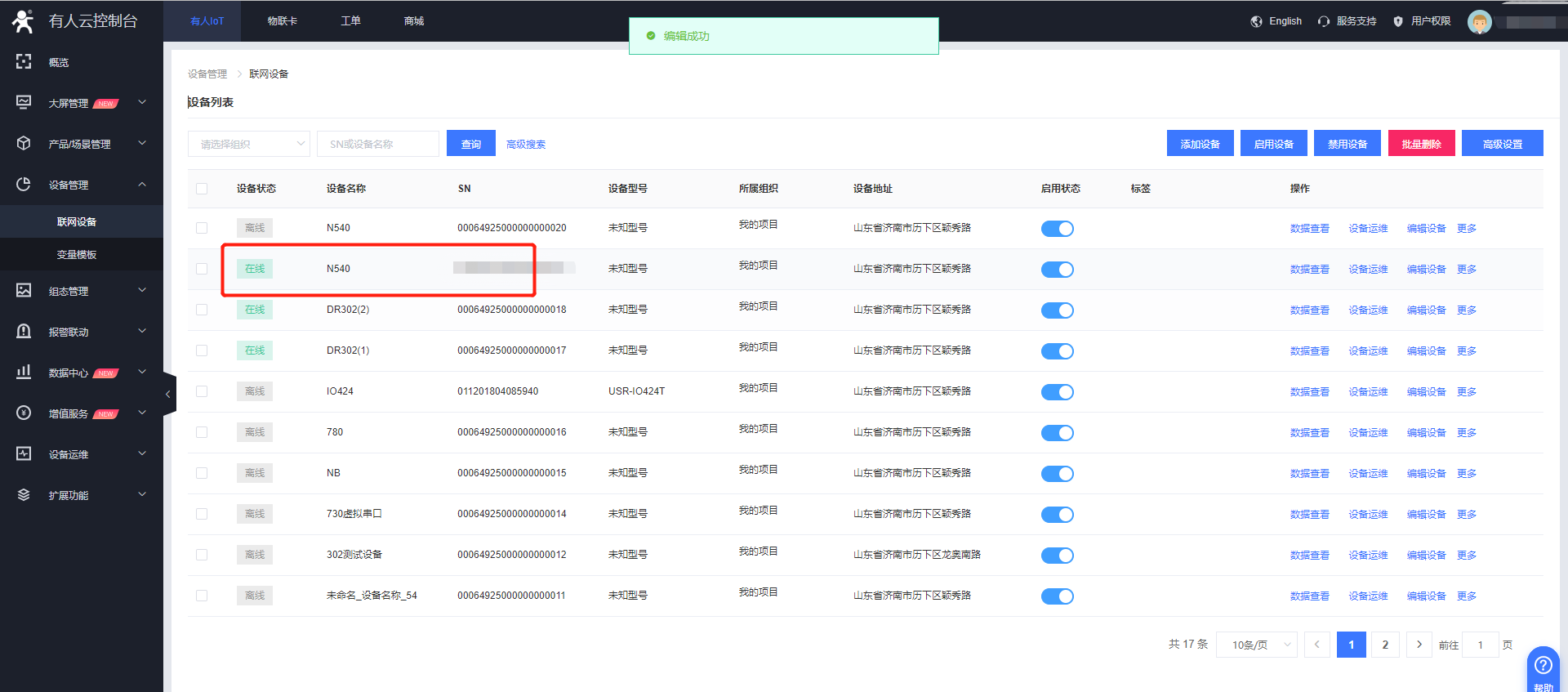

13、可在云端看到添加的設備已經在線狀態

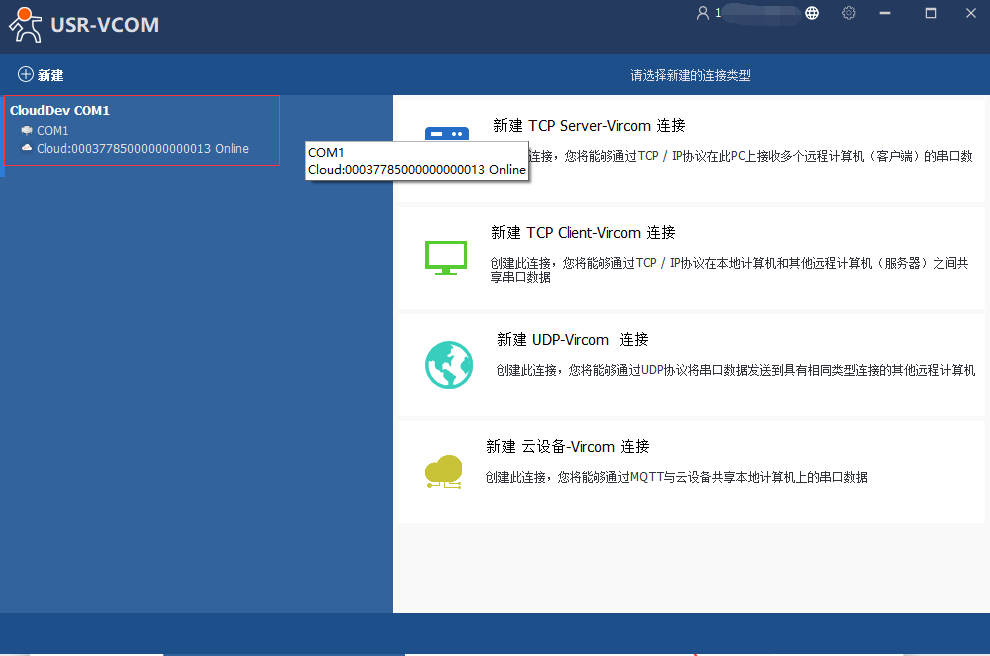

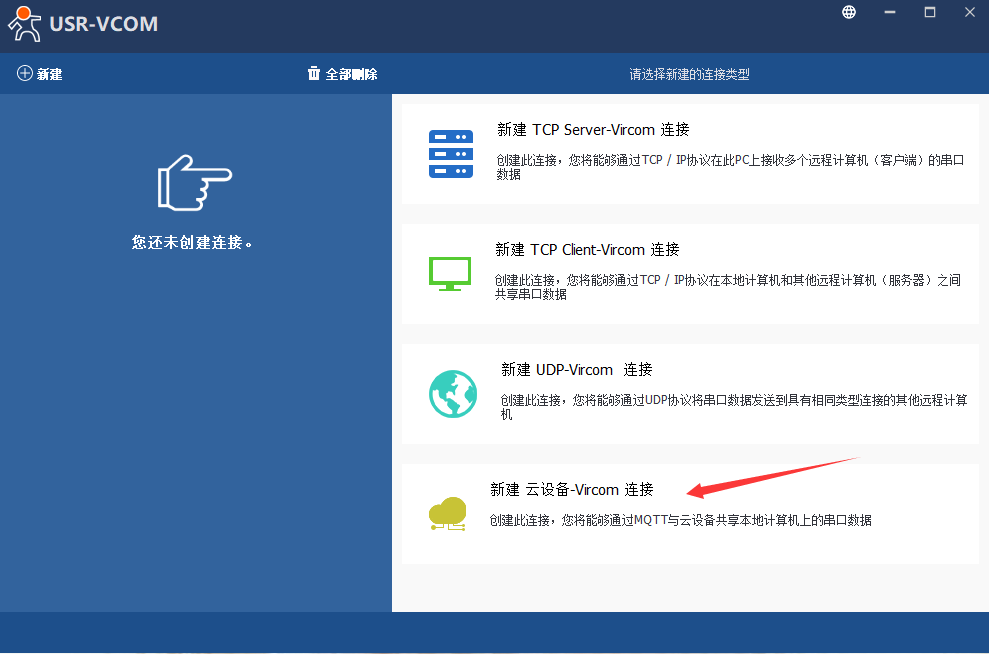

14、打開VCOM虛擬串口軟件，點擊新建云設備-Vircom連接

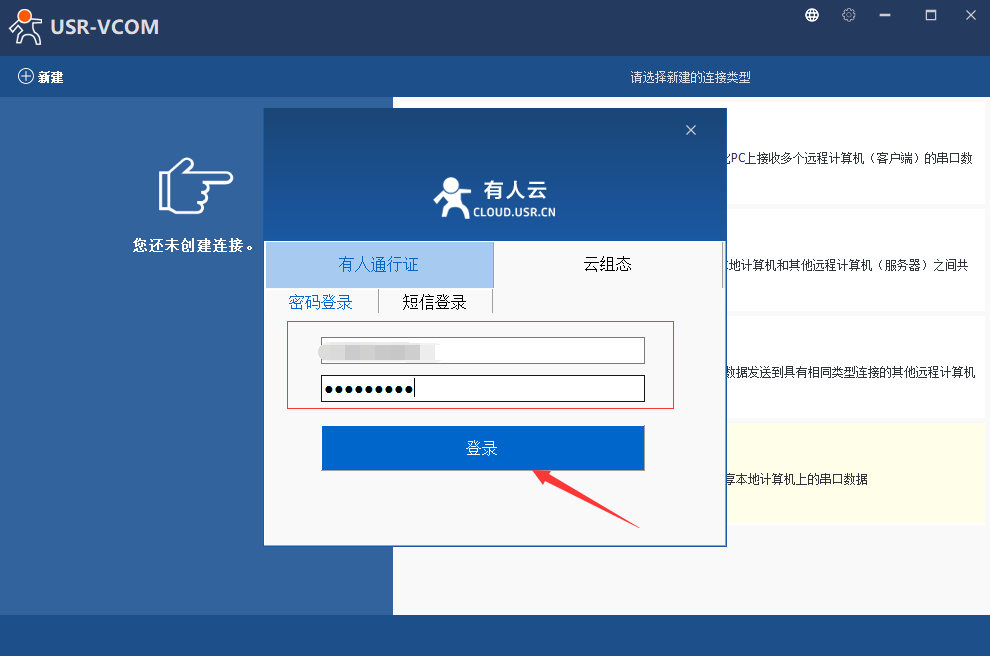

15、登錄有人云的賬號密碼

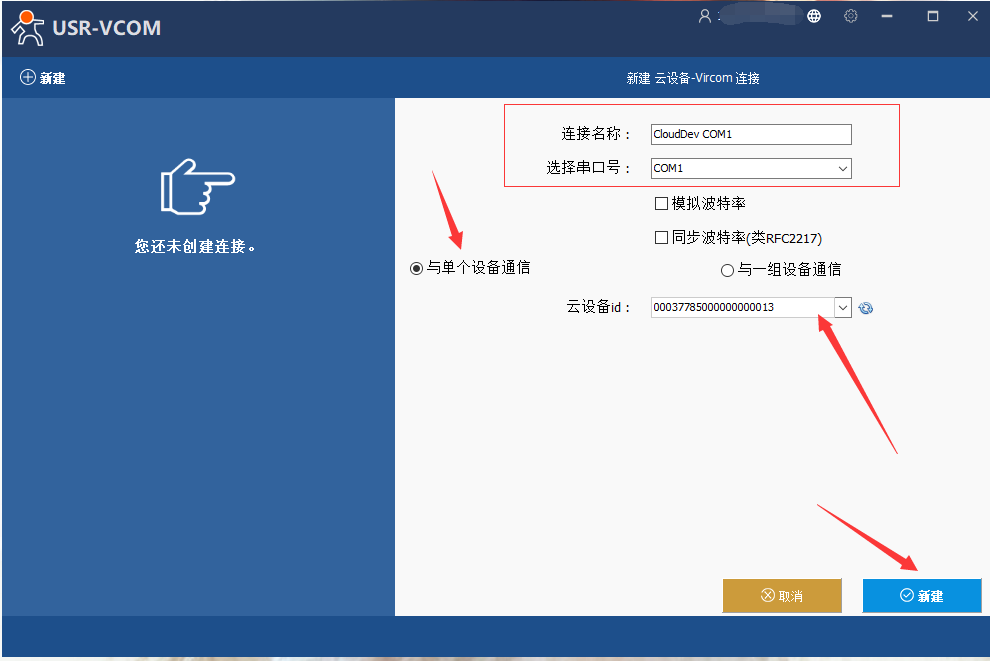

16、選擇com口，不要和電腦上已存在的com口沖突，選擇與單個設備通信，云設備ID選擇在云端添加的其中一個N540的設備編號，點擊新建，生成串口

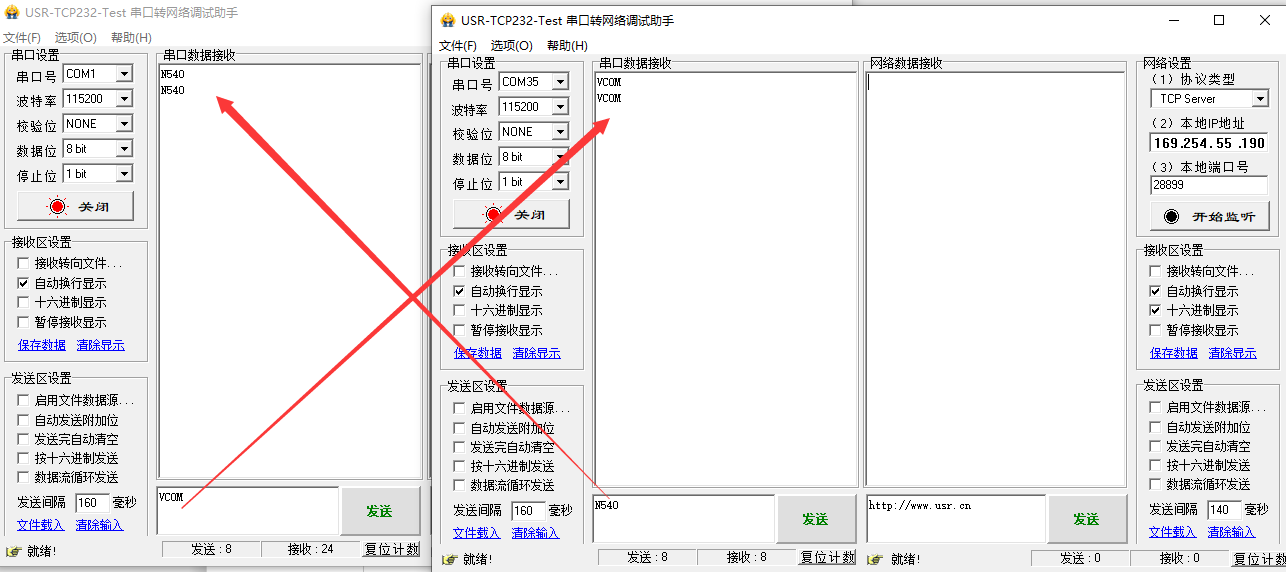

17、用串口調試助手打開N540的串口和VCOM生成的串口，進行數據收發測試
