一、實現的功能：實現和變串口參數（波特率、數據位、校驗位等）的設備通訊。

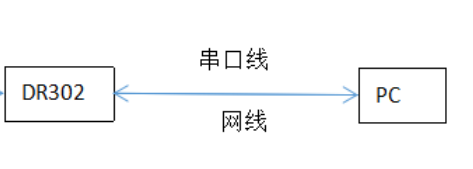

二、實物接線：

三、要下載的軟件

說明書：http://imbacareer.com.cn/Down/USR-DR302_V1.0.2.pdf

軟件設計手冊：http://imbacareer.com.cn/Down/USR-DR302_software_V1.0.2.pdf

設置軟件：http://imbacareer.com.cn/Download/257.html

串口調試助手：http://imbacareer.com.cn/Download/27.html

四、設備默認參數

五、測試

1、將302(USR-DR302，簡稱 302)的串口通過串口線(或USB 轉串口線)與PC相連接，通過網線將 302 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 302 供電。

2、按路徑：控制面板--->網絡和Internet--->網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

3、給電腦設置靜態IP，設置成302默認目標IP:192.168.0.201

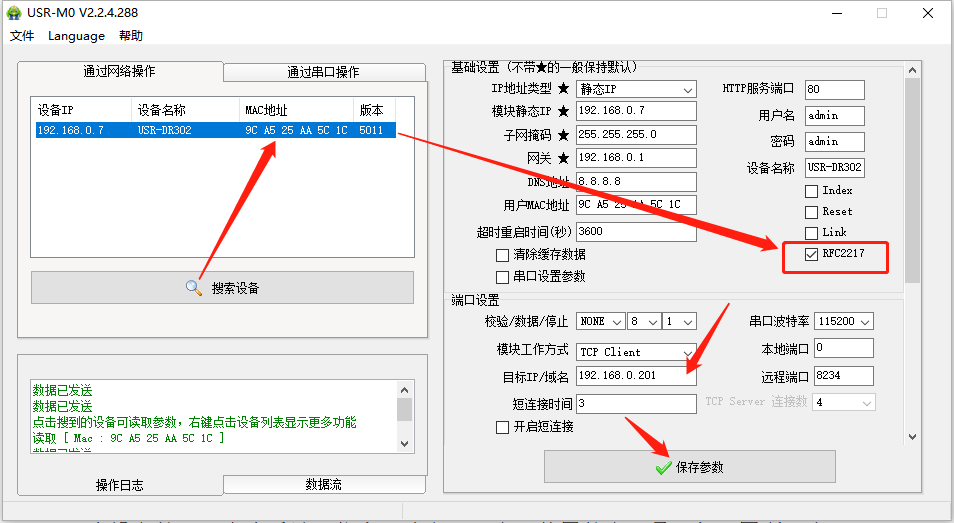

4、打開設置軟件

點擊“搜索設備”當搜索列表中出現302的設備后，單擊搜索到的設備，查看其配置信息，勾選RFC2217，工作方式：TCP Client，目標IP：92.168.0.201，遠程端口8234。設置完成后點擊保存參數。

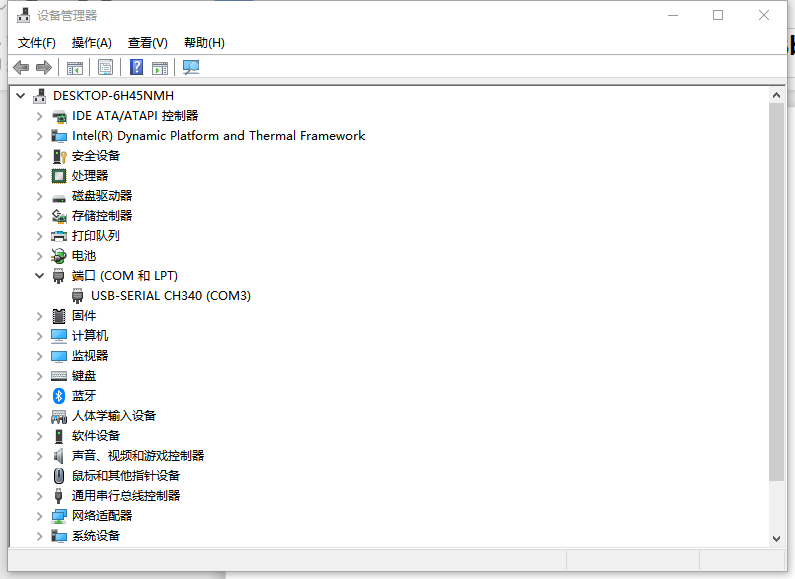

5、在設備管理器中查看端口信息，確定302串口使用的串口號，如下圖所示電腦端口號為COM3。

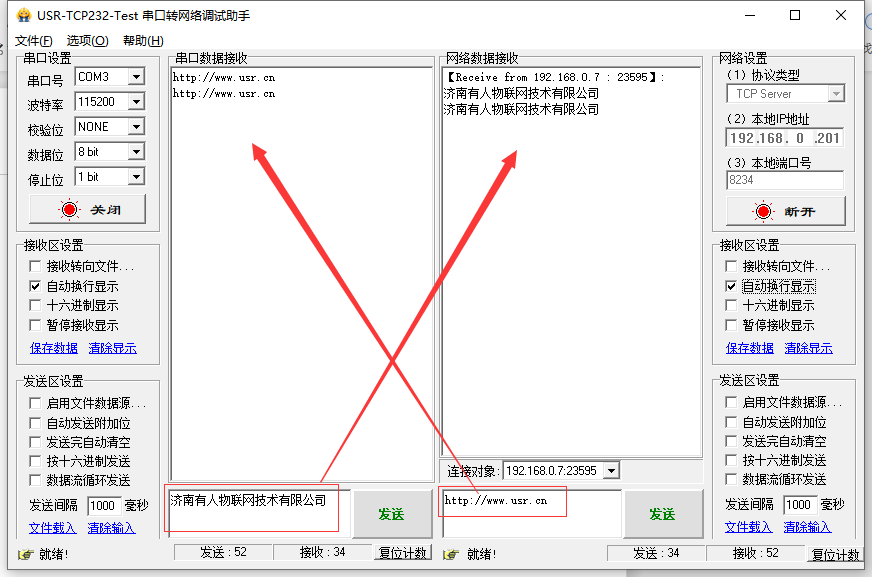

6、打開USR_TCP232_TEST軟件

串口端設置：選擇正確的串口以及串口參數。將軟件串口設置中的串口號配置為COM3。

網絡端設置：由于設備默認協議類型為TCP Client,所以電腦端連接設備需要設置為TCP server。服務器IP設置為電腦IP：192.168.0.201。端口號設置為302默認參數中的“遠程端口”：8234。

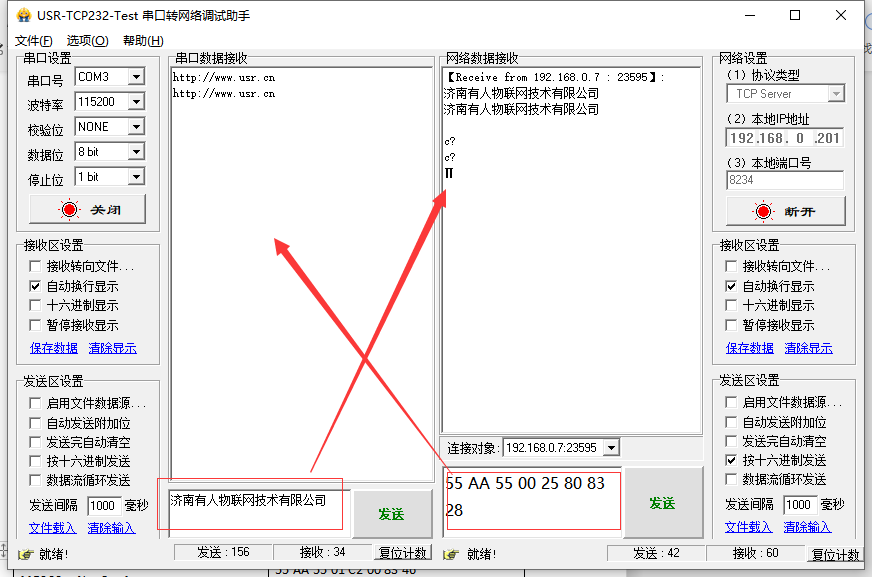

7、RFC2217自適應波特率功能測試

將模塊串口參數修改為9600、NONE、8、1，需要網絡端按十六進制下發55 AA 55 00 25 80 83 28，發送完成后，軟件打開串口需要修改為9600、NONE、8、1， 不然數據會顯示為亂碼。

注意：本命令所作的修改立即生效，不需要重啟，當次有效，不會保存，斷電丟失。

類RFC2217參數舉例：

DR302基本測試案例：http://imbacareer.com.cn/Faq/641.html
