一. 所需資料

N540軟件設計手冊：http://imbacareer.com.cn/Down/USR-N540-software-V1.0.3.pdf

N540說明書：http://imbacareer.com.cn/Down/USR-N540_V1.1.2.pdf

N540設置軟件：http://imbacareer.com.cn/Download/230.html

串口調試助手：http://imbacareer.com.cn/Product/78.html

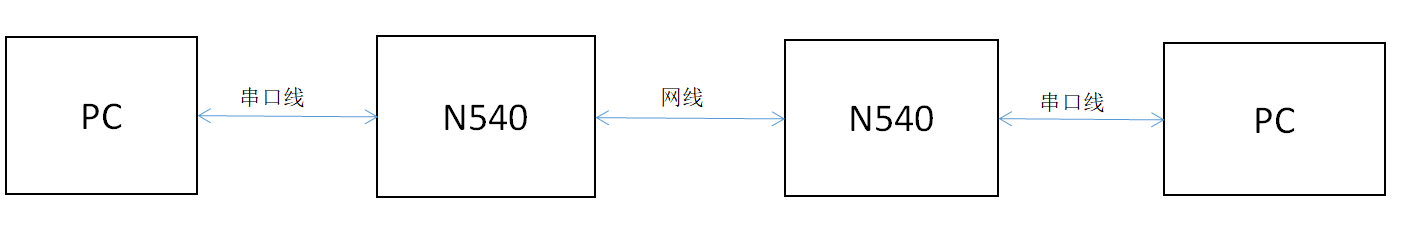

二. 網絡拓撲圖

三. 連接方式

1. 先將設備分別通過網線直連電腦，USB轉232串口線插到電腦上，然后通過設置軟件來設置相應的參數

2. 參數設置完成后將兩臺N520通過網線鏈接，然后將兩者通過USB轉232串口線分別鏈接到電腦上（兩個串口）

四. 具體操作

1. 按路徑：控制面板——>網絡和Internet——>網絡和共享中心

到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡，并關閉電腦殺毒軟件。

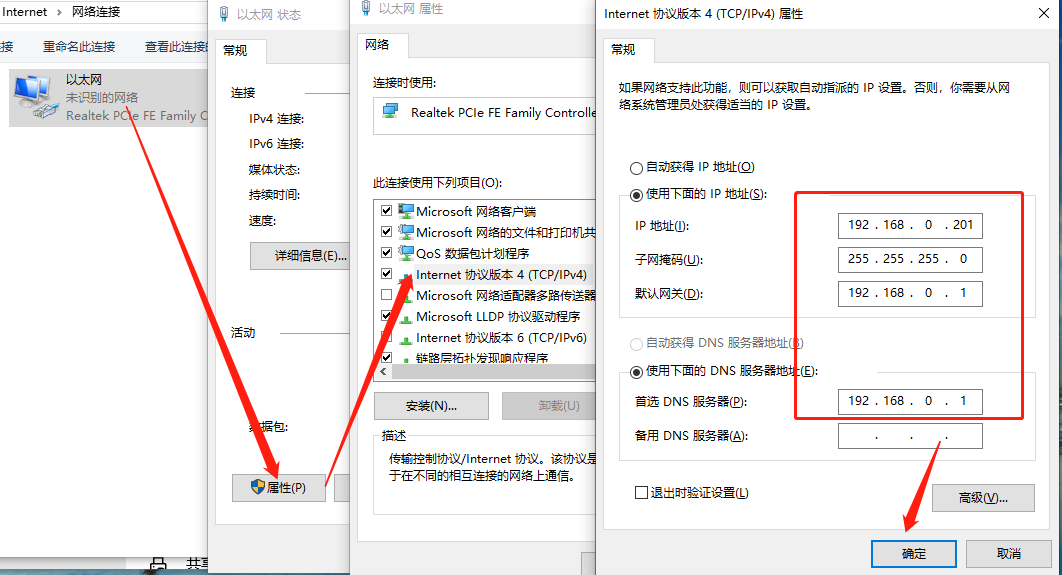

2. 電腦設置靜態IP，設置成與N540同一網段，N540默認IP：192.168.0.7。

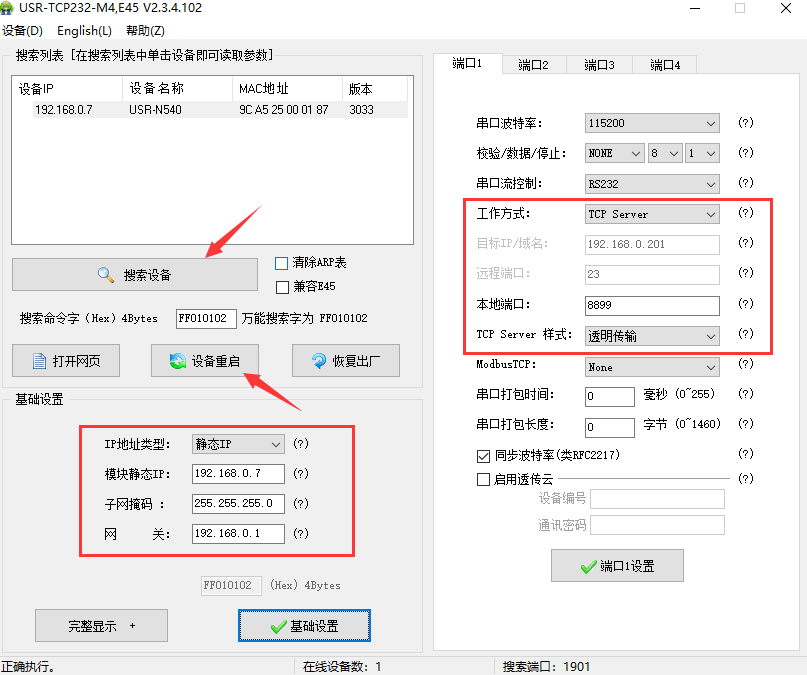

3. 設置N540（第一臺）的參數：打開設置軟件，點擊搜索設備，可看到搜索到的設備，點擊選中搜索到的設備，可看到N540的基礎設置和端口參數，選擇端口1通信，設置它的工作方式為TCP sever,設置本地端口號為8899. 然后點擊“端口1設置”，再點擊“設備重啟”，使參數生效，如圖所示：

4. 設置N540（第二臺）的參數：打開設置軟件，，點擊搜索設備，可看到搜索到的設備，點擊選中搜索到的設備，可看到N540的基礎設置和端口參數。

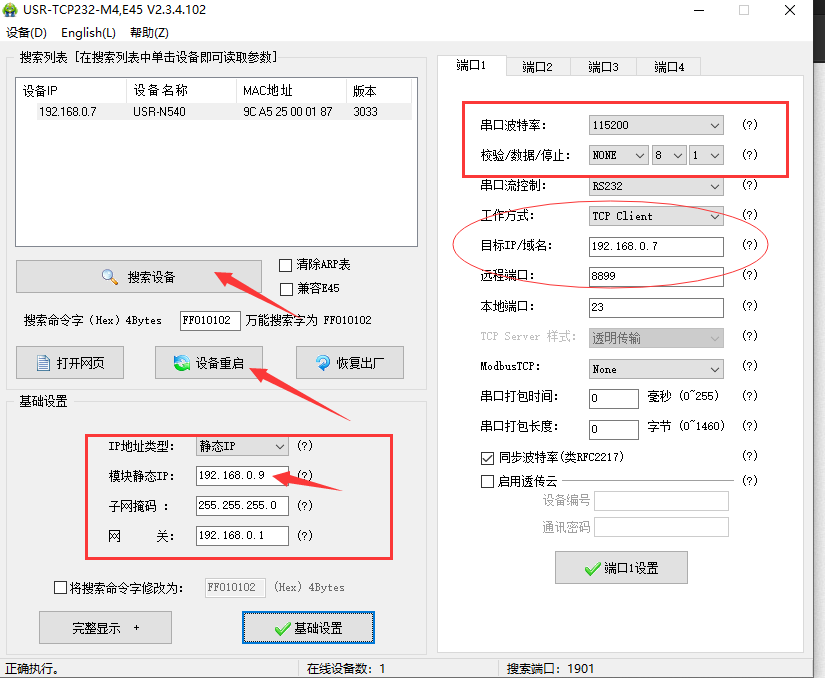

5. 選擇端口1通信，設置它的工作方式為TCP client,設置他的“目標IP/域名”為：192.168.0.7，設置遠程端口號為8899，然后點擊“端口1設置”，更改模塊的靜態IP為192.168.0.9，避免模塊連接IP沖突，點擊基礎設置，保存參數。點擊“基礎設置”，再點擊“設備重啟”，使參數生效，如圖所示：

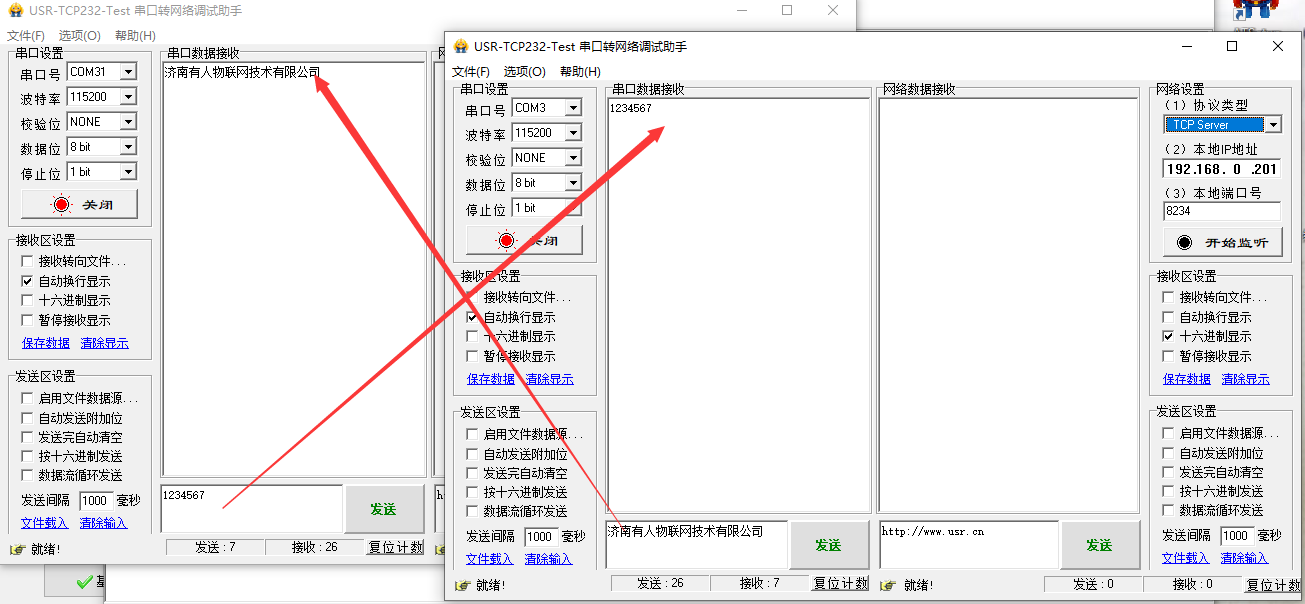

6. 將兩臺設備通過網線連接，分別用USB轉232串口線將他們連接接到電腦上，打開串口調試助手，分別打開兩者對應的串口測試通訊
