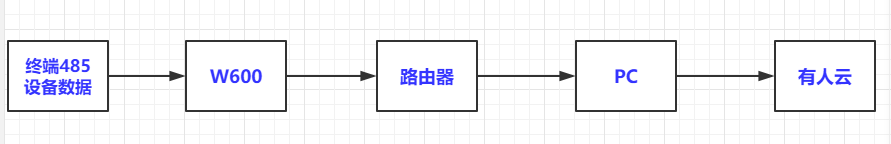

硬件連接:

資料下載：

一、測試準備

需要一臺W600設備，一臺電腦，電腦需要可以聯網，W600初始狀態可以被電腦連接AP模式。

W600默認網頁：10.10.100.254

有人云登陸網址：clouddata.usr.cn

二、測試設置

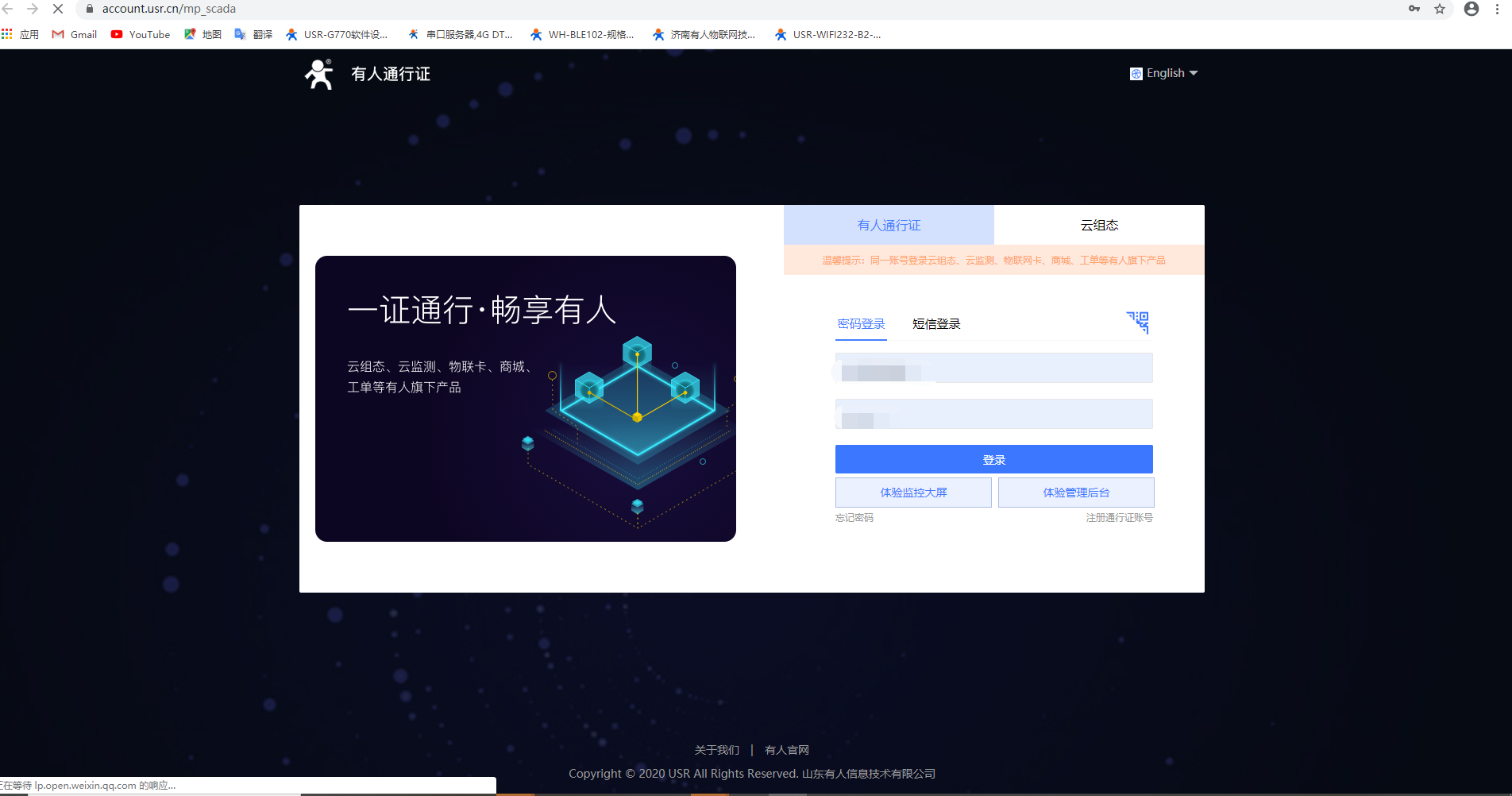

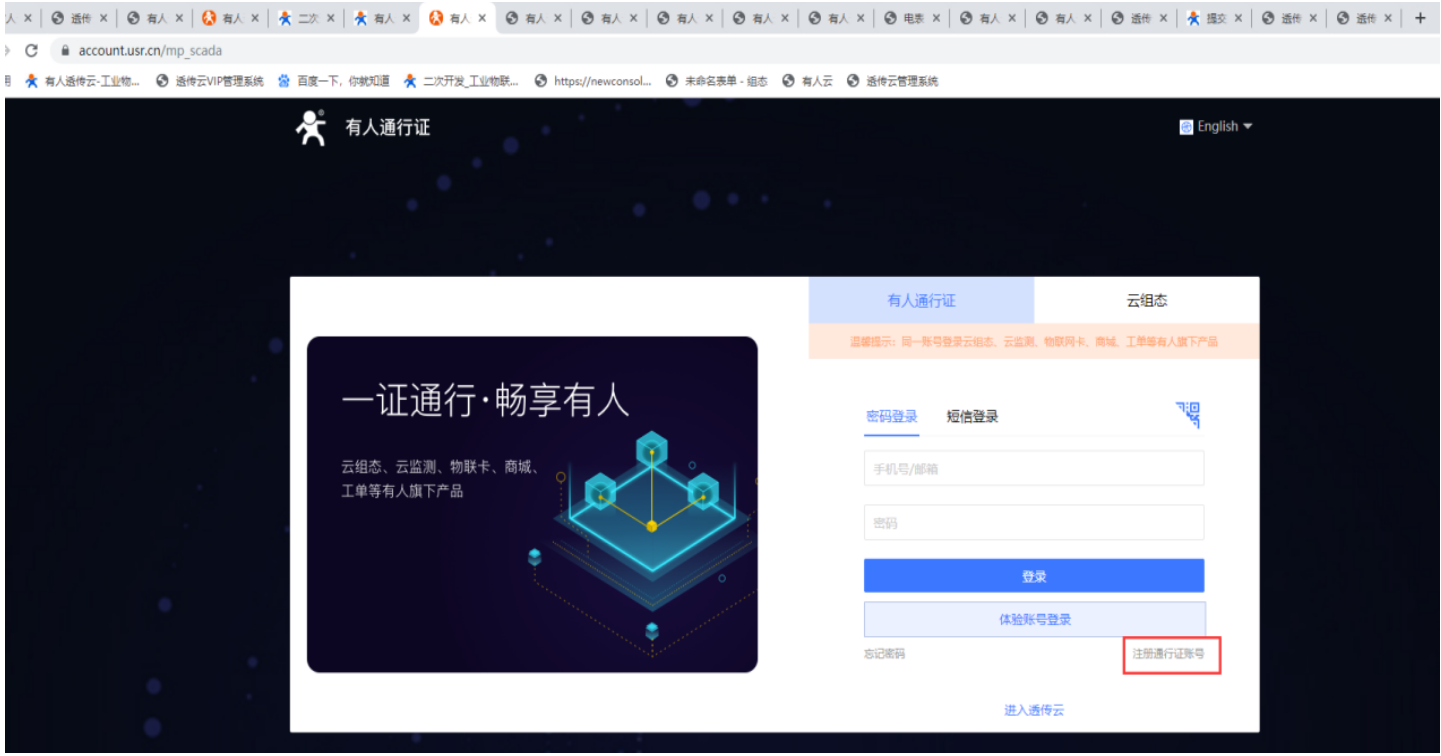

1、登錄有人云（如果沒有賬號先申請通信證）

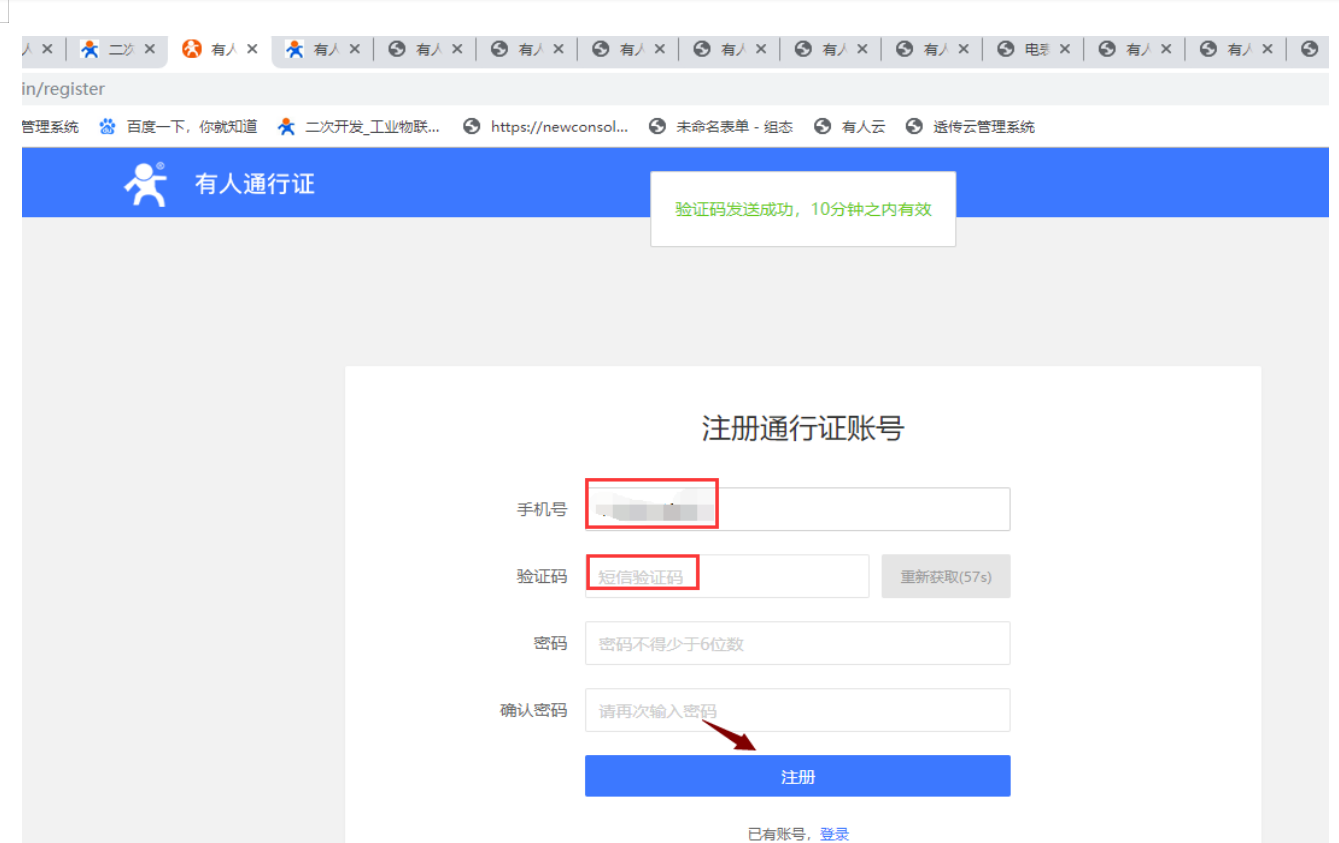

2、目前只能通過手機號來注冊通行證賬戶

3、注冊完此，由此進入有人云界面

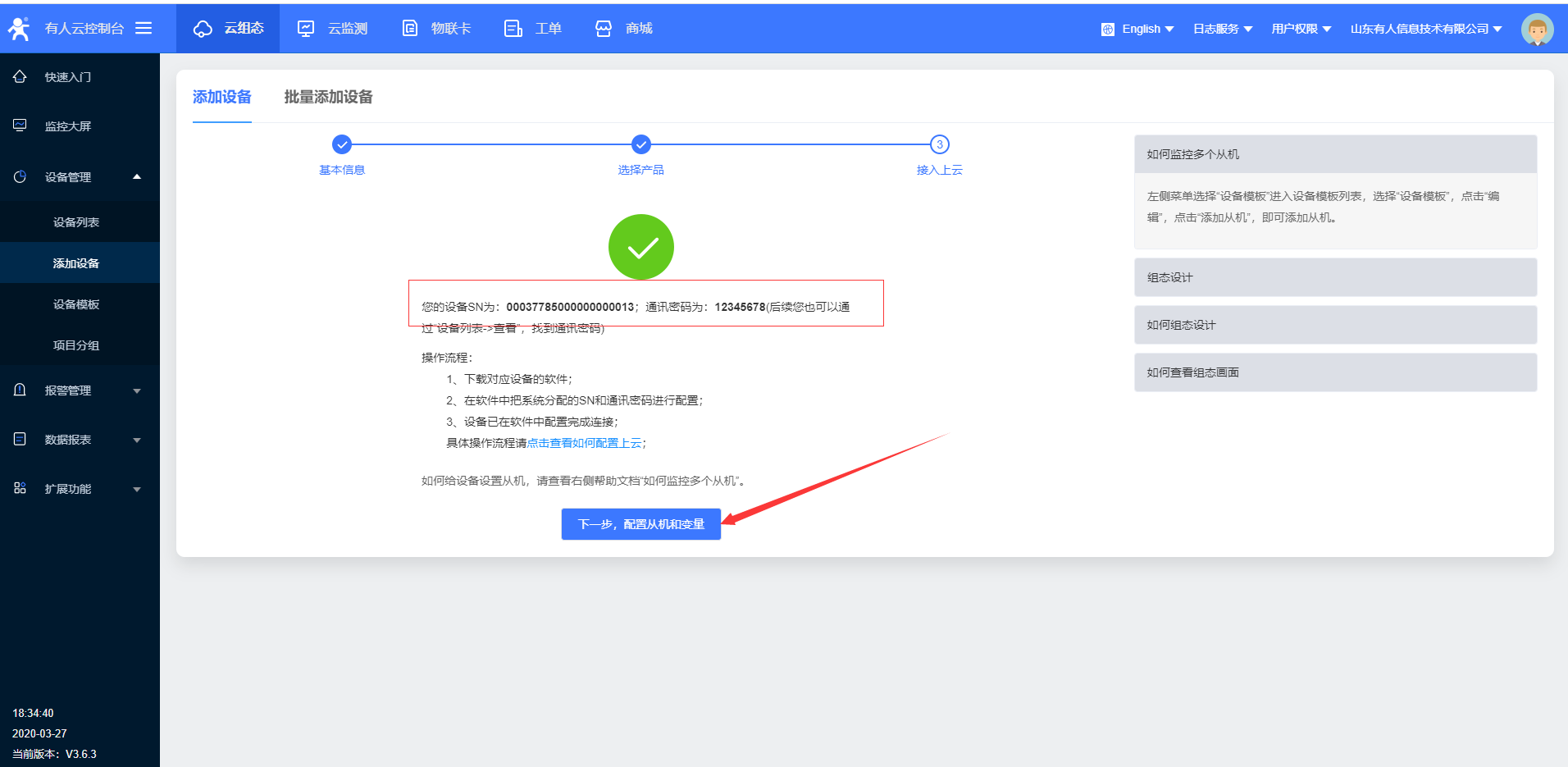

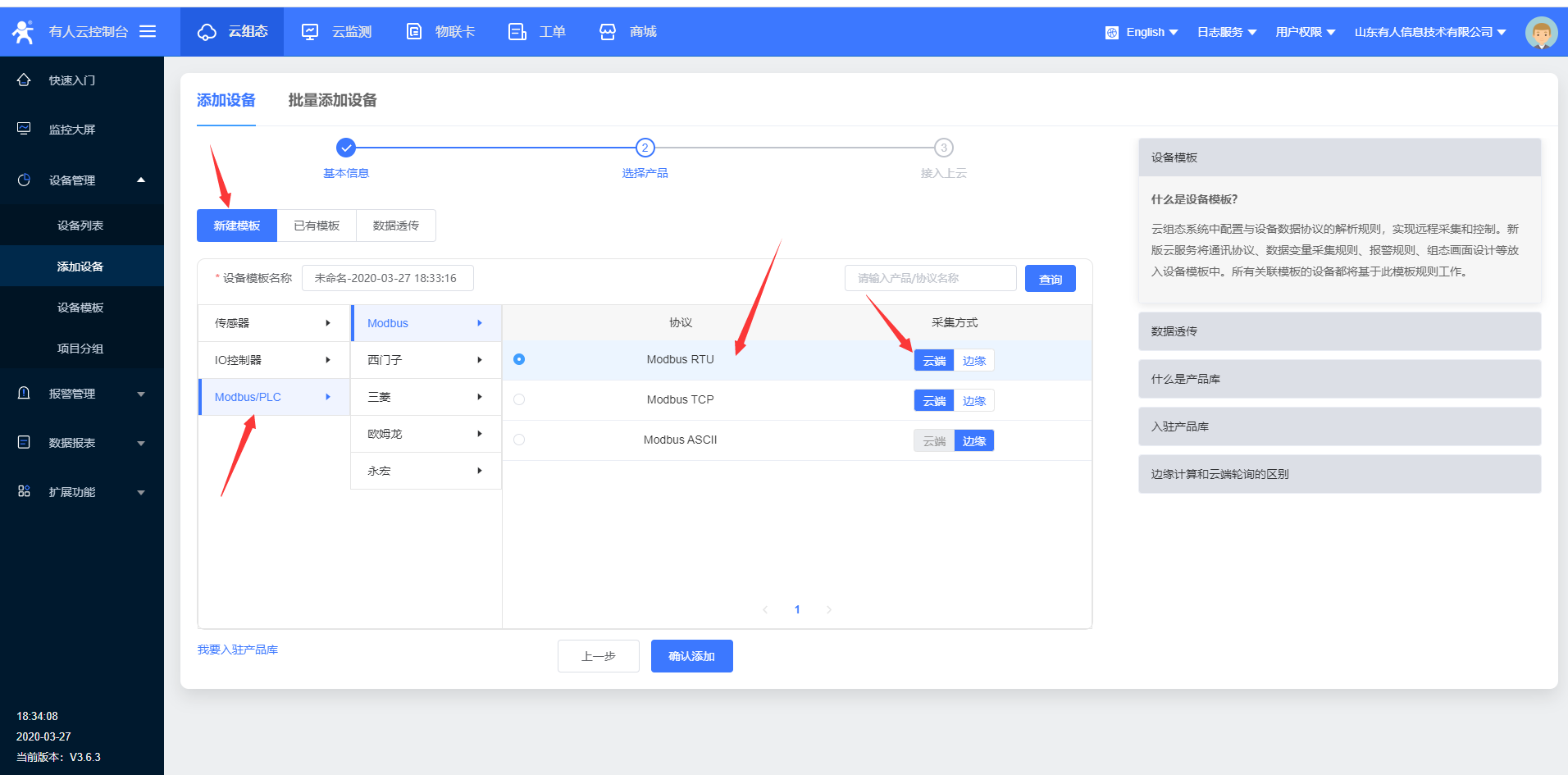

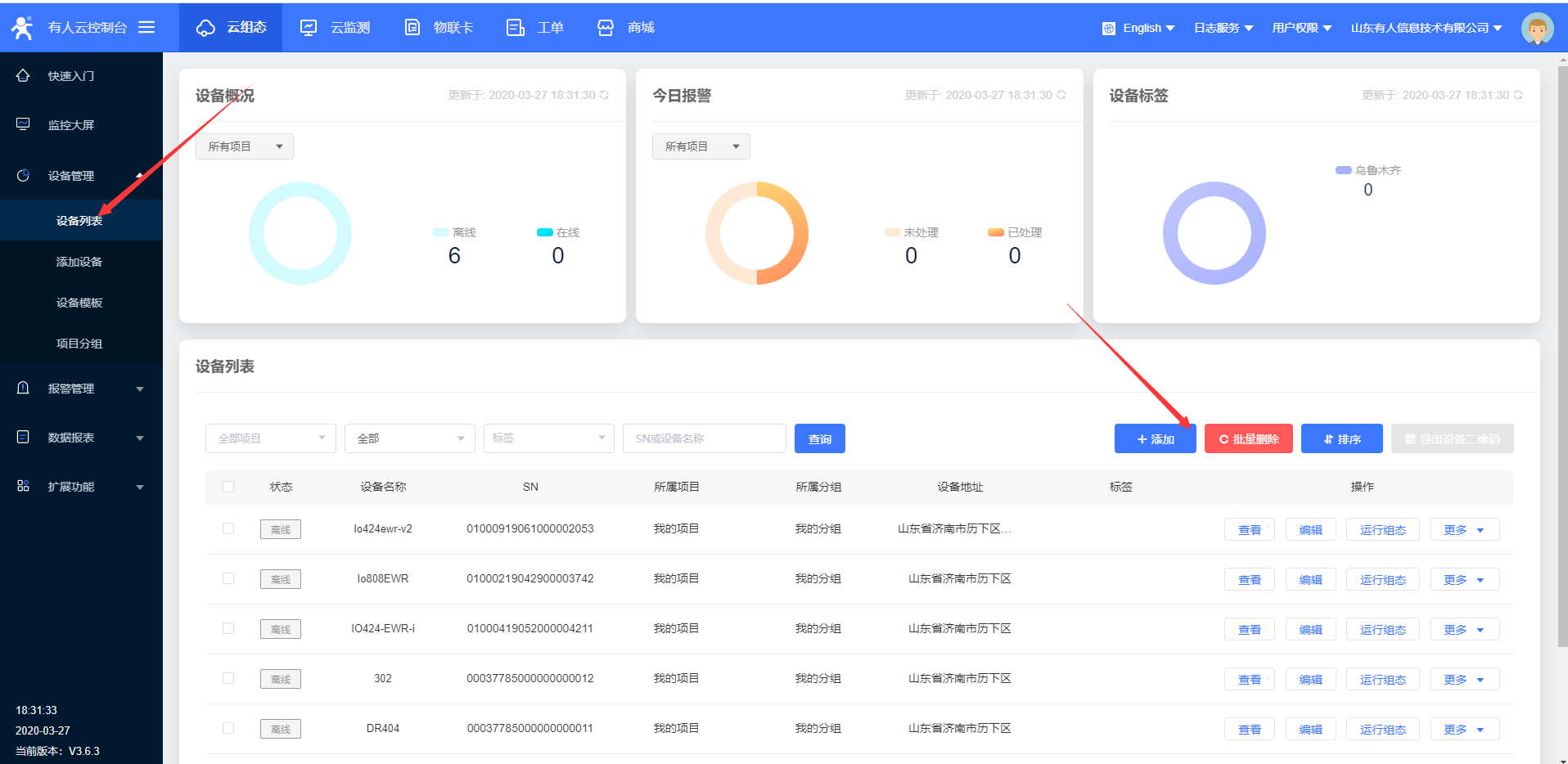

4.進入云組態，選擇添加設備，W600目前只能使用ID方式添加設備id；設備id和密碼設置默認就可以，點擊下一步，添加數據模，模板更改名稱，選擇modbus rtu云端采集，確認添加。

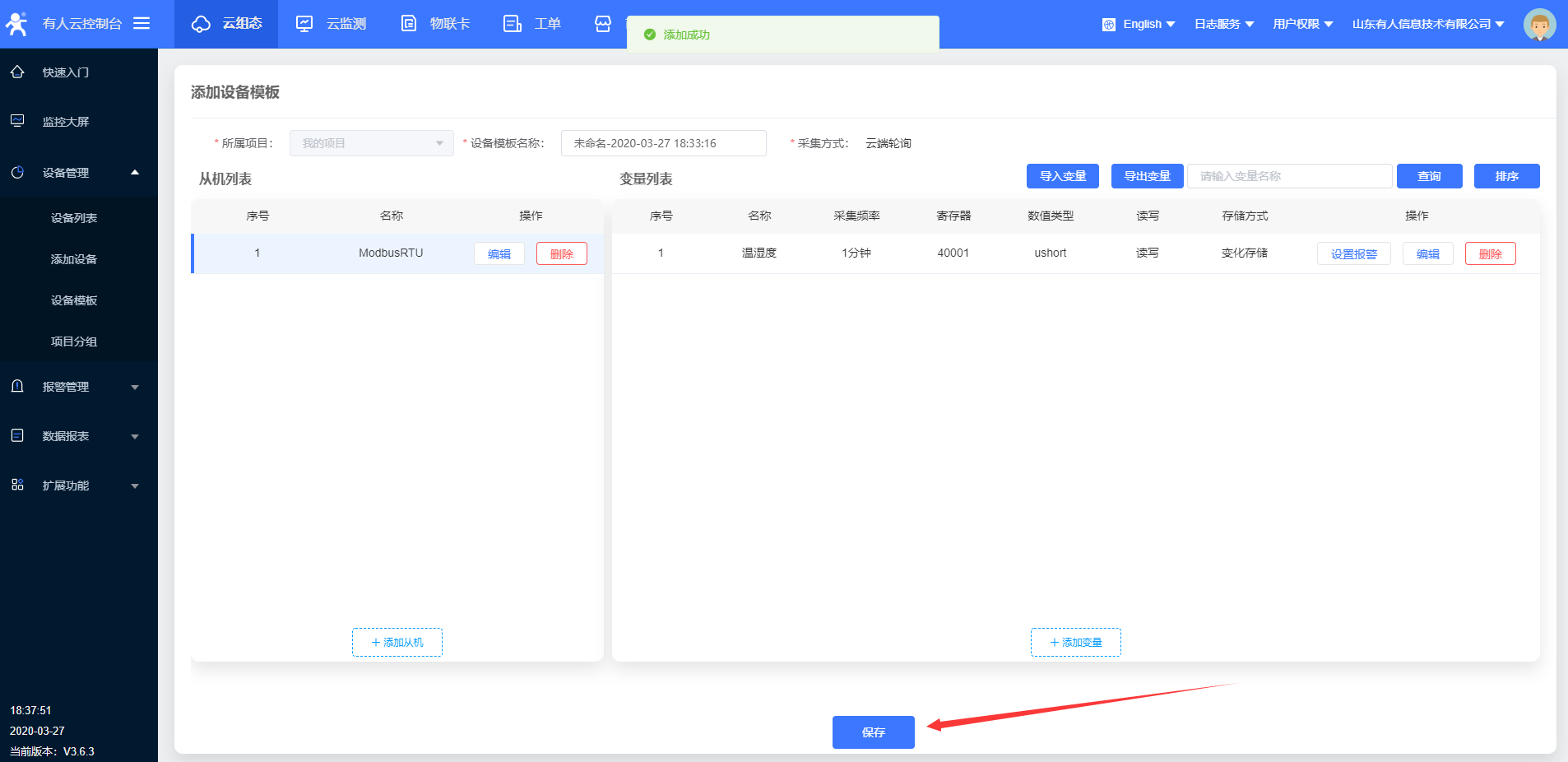

5.配置從機添加變量，保存

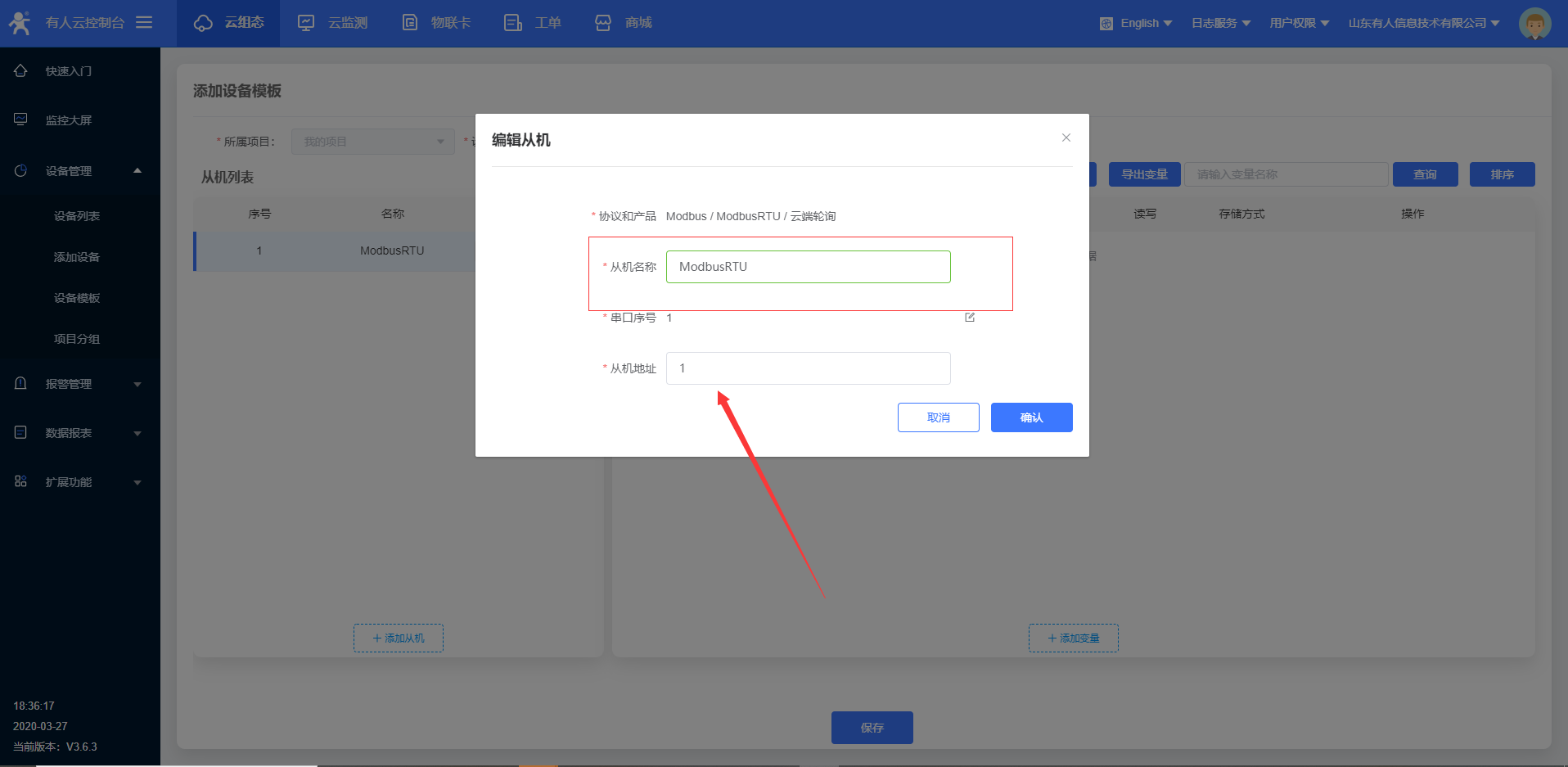

設置從機名稱，從機地址是接在w600的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）

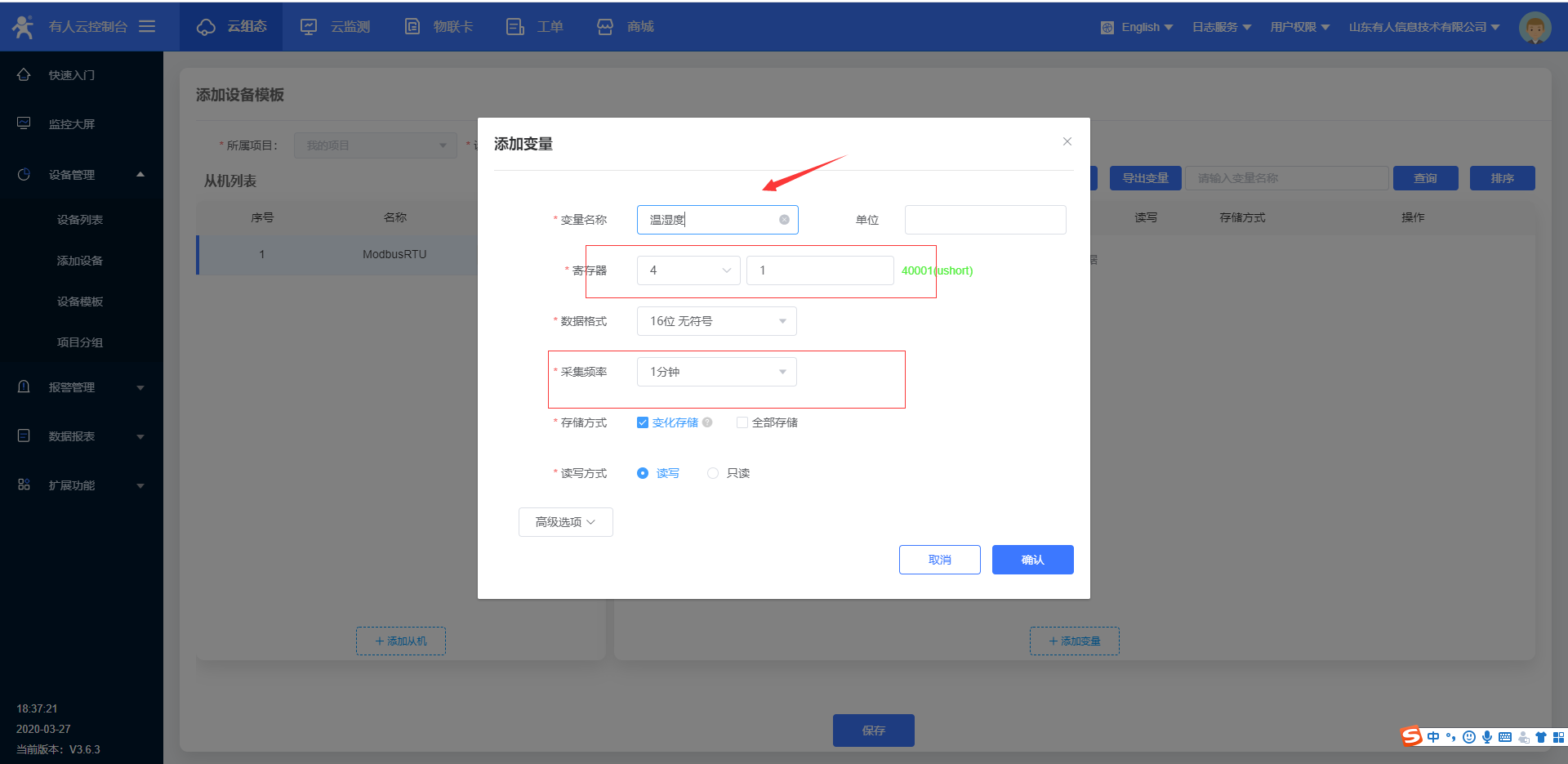

設置數據變量名，寄存器地址，數據格式，采集頻率（最低只能是一分鐘，）；

寄存器地址填寫規則：

格式為  功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1

所以組態地址就是40001；

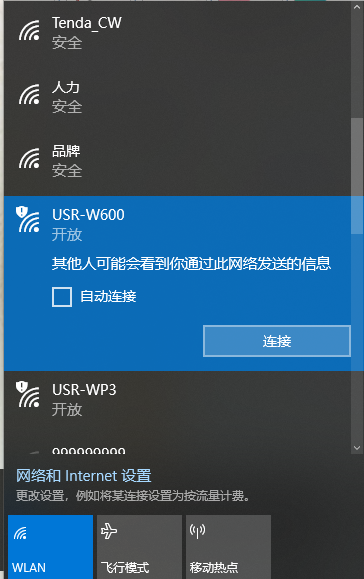

6.下面設置w630,電腦鏈接w630的WiFi

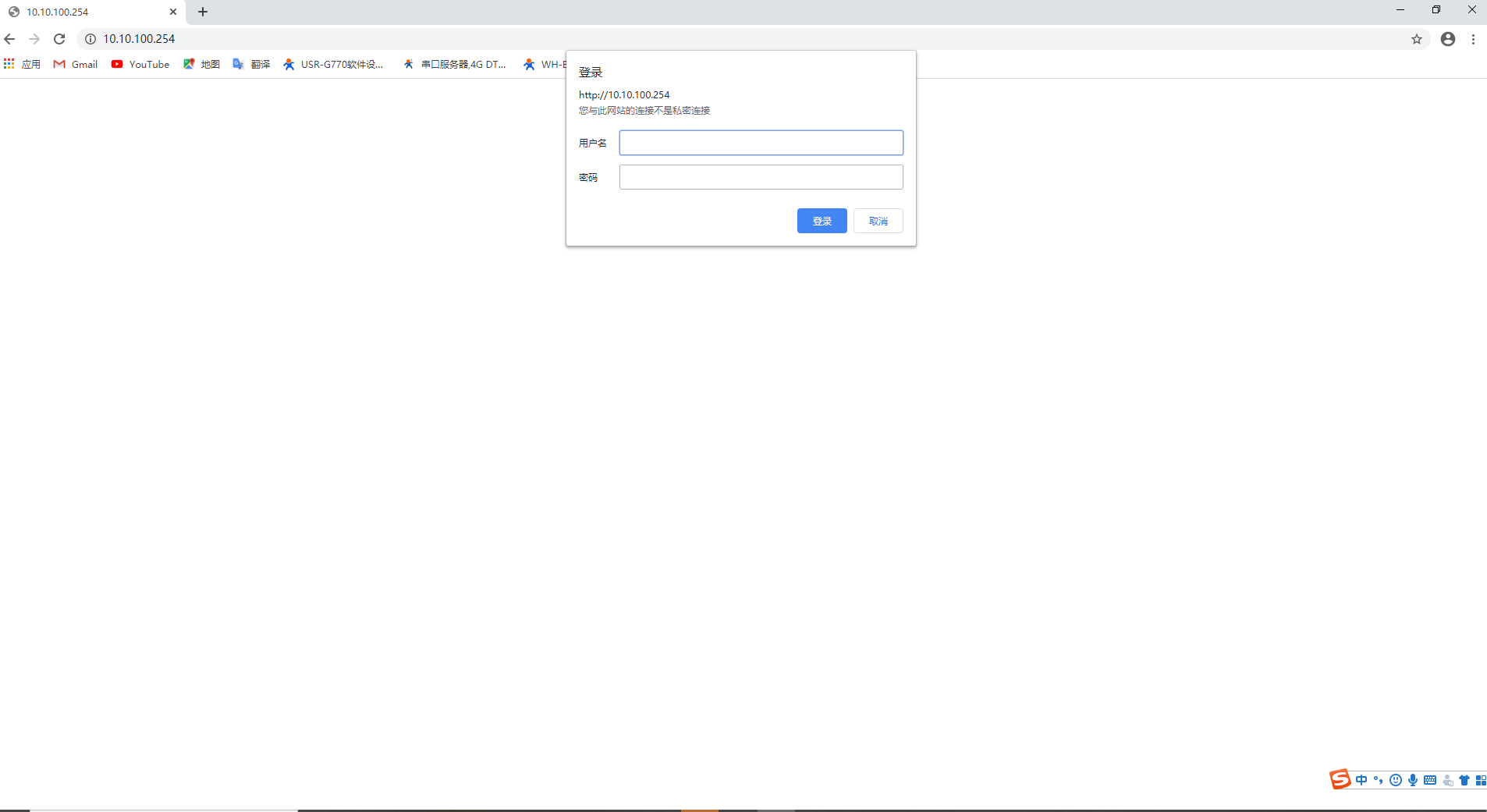

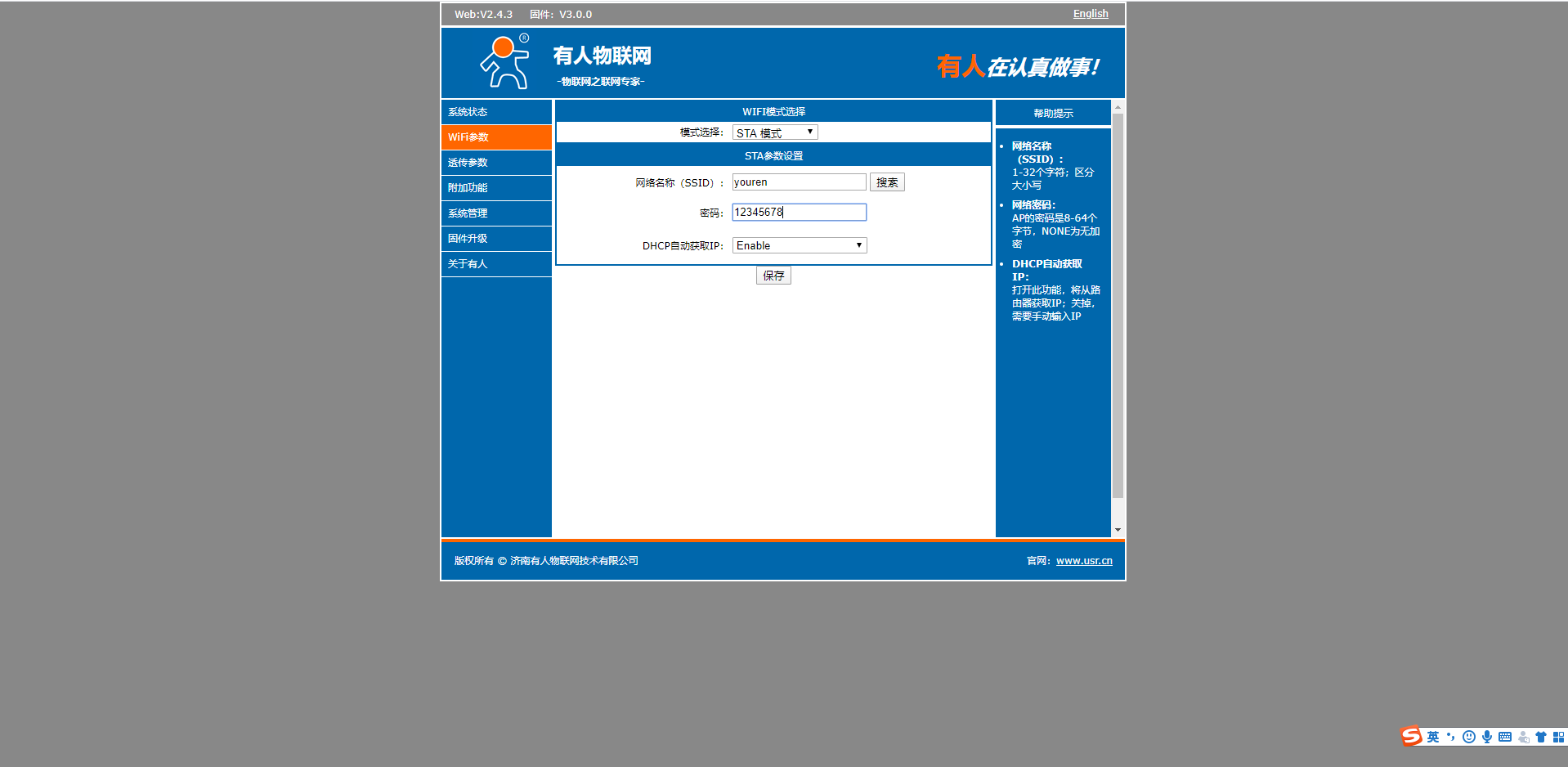

7.內置網頁的賬號和密碼都是admin，進入以后在WiFi參數選擇為sta模式，在網絡搜索那里，搜索要連的WiFi，輸入WiFi密碼，點擊確定（先不要重啟，等設置完所有的參數再重啟設備）

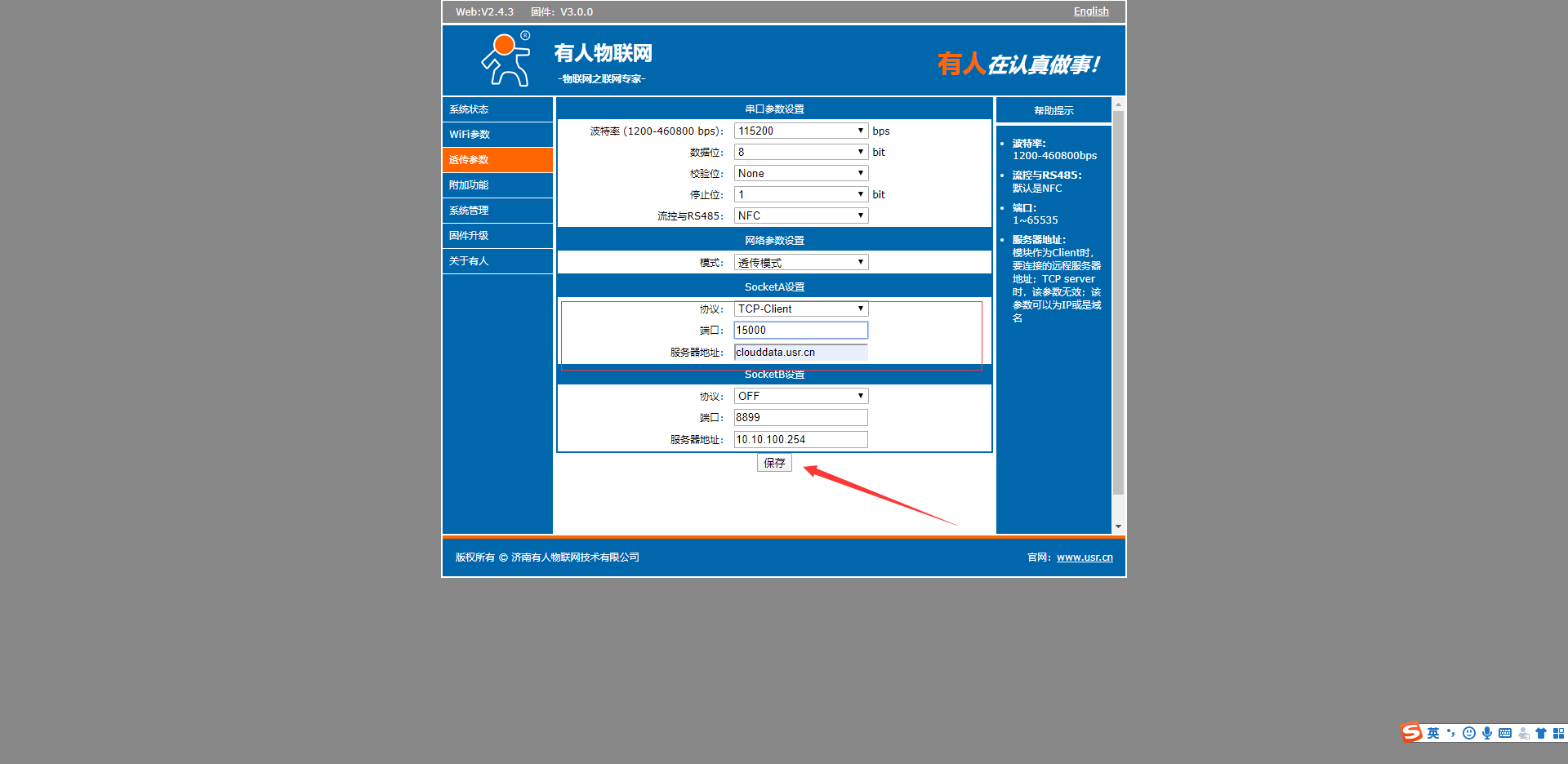

8.在透傳參數，設置串口參數設置為和您終端設備的串口參數一致。做tcp client，遠程服務器為clouddata.usr.cn，遠程端口15000，，點擊保存

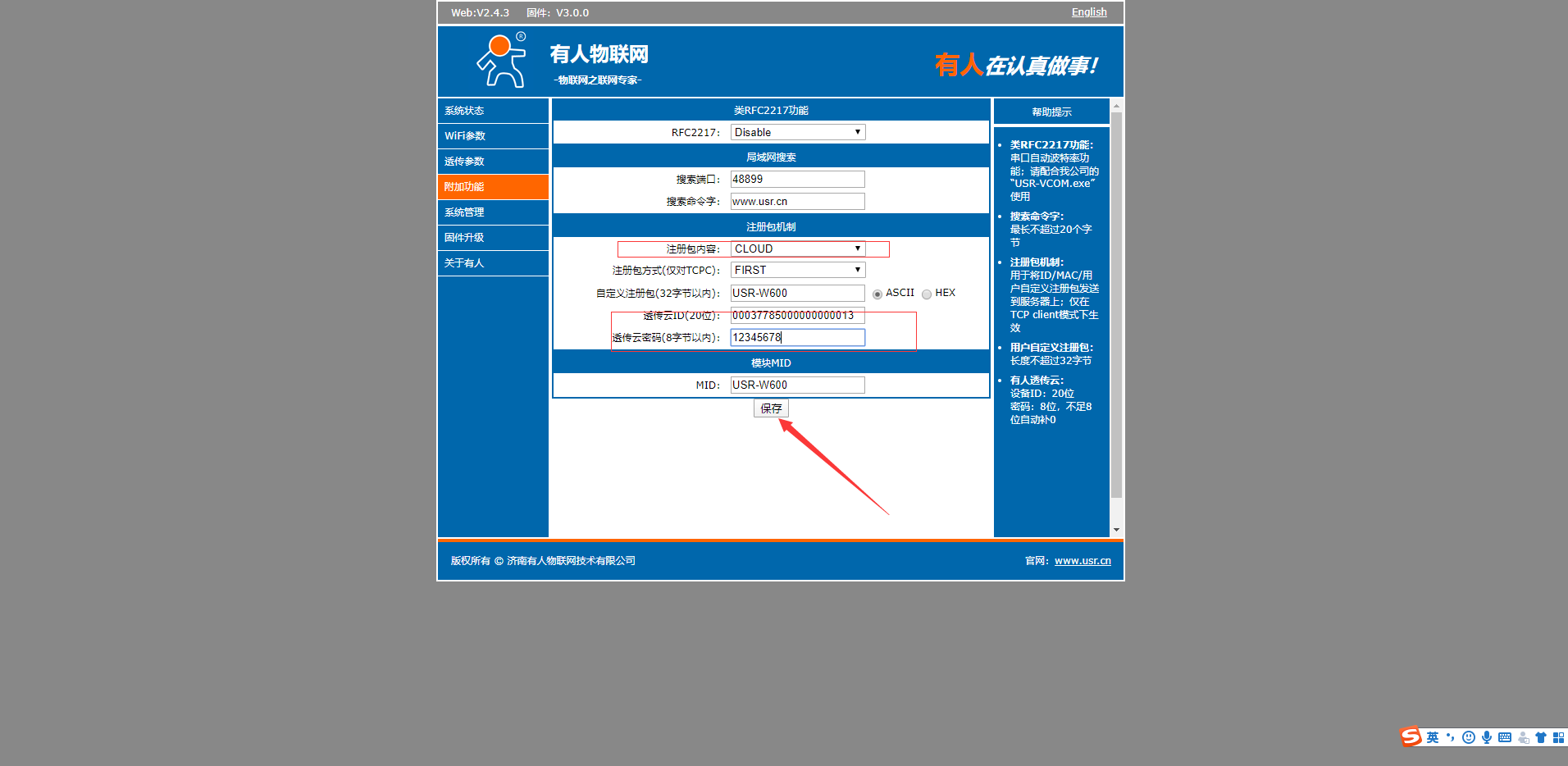

9.在附加功能，注冊包選擇透傳云，填上有人云上新建立的設備id，和密碼（如下圖所示）

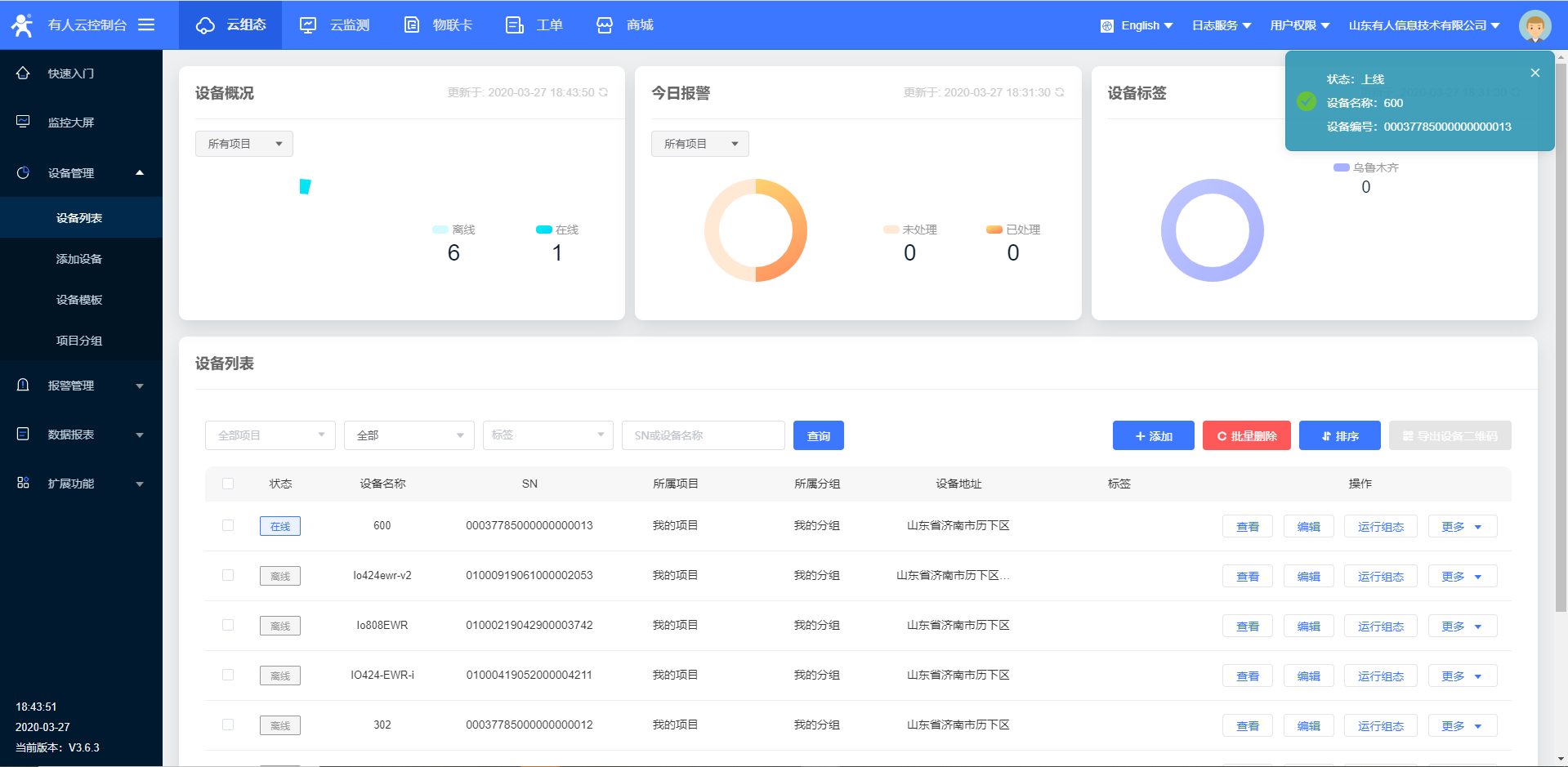

10.設置完所有的參數要 重啟設備，稍等一會，在有人云界面，您會看到有人云已經上線

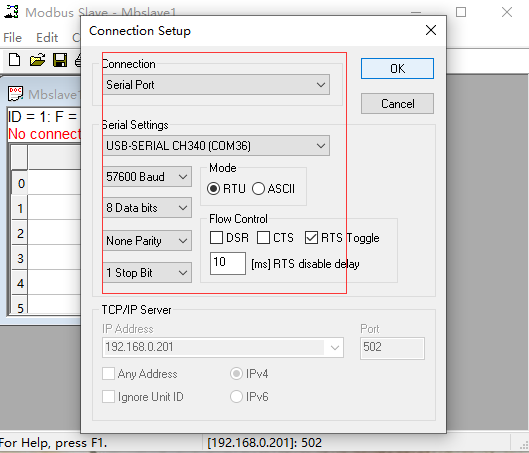

11、打開modbus軟件，點擊連接。選擇串口com36（w630的串口用usb轉485接到電腦上的），串口參數要和w600一致。

12、在modbus slave串口軟件發送數值,可以在有人云上進行數據的顯示，其中ID1是從機號，03是功能碼
