一、資料下載

USR-N540-H7 說明書官網下載鏈接：http://imbacareer.com.cn/Download/1159.html

USR-N540-H7 規格書官網下載鏈接：http://imbacareer.com.cn/Download/1160.html

USR-N540-H7 AT指令集官網下載鏈接：http://imbacareer.com.cn/Download/1161.html

USR-N540-H7 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/383.html

串口、網絡二合一調試助手軟件官網下載鏈接：http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-N540-H7 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

超五類網線 1條

筆記本電腦 1臺

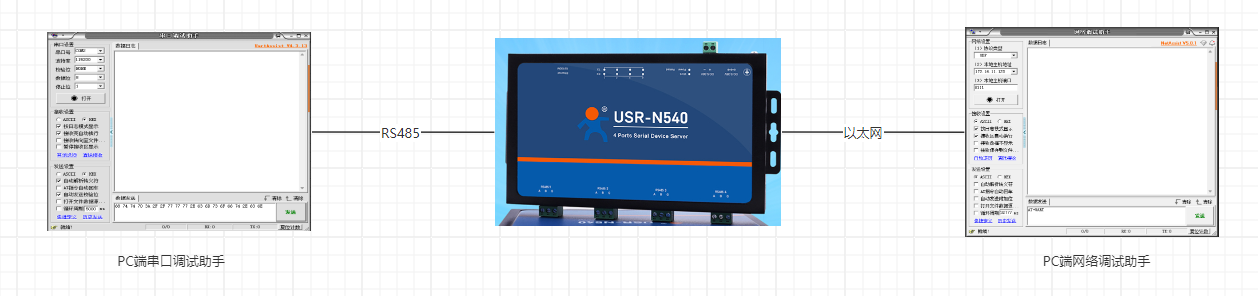

2、硬件連接

USR-N540-H7 的485串口1接USB-RS485串口線到電腦USB口，網口接網線直連電腦，然后產品接12V電源適配器上電。

電腦打開設置軟件。

三、產品參數設置

1、電腦環境設置

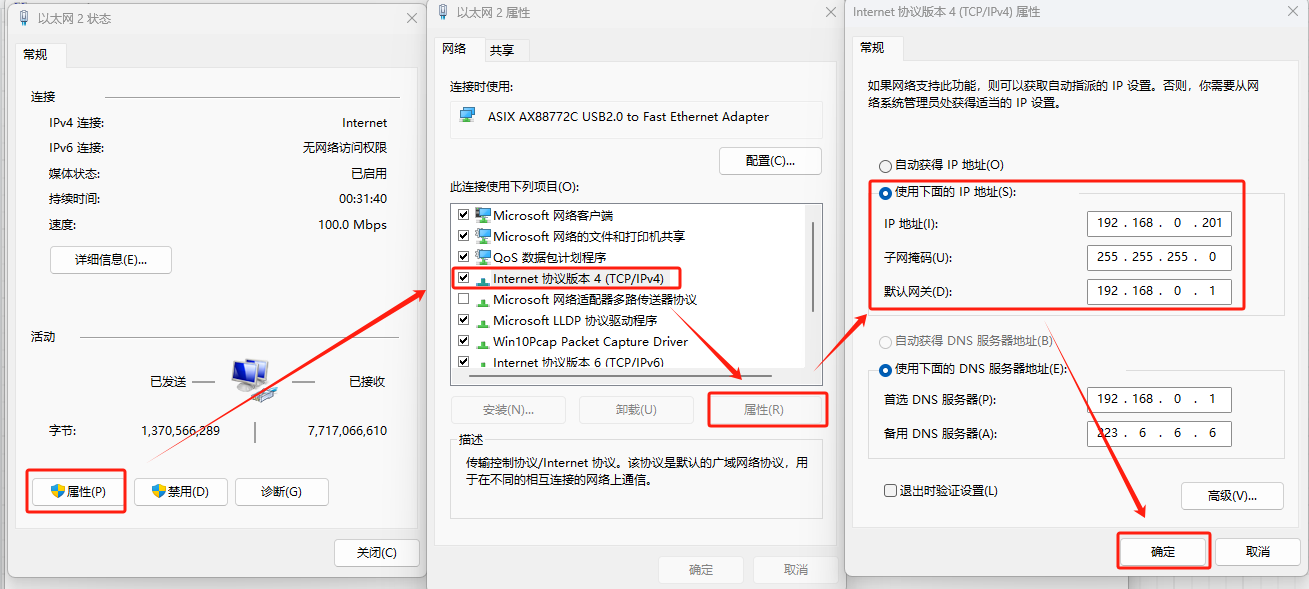

USR-N540-H7出廠默認靜態IP192.168.0.7，電腦需要設置同網段，將電腦IP設置為192.168.0.201，禁用其他網卡

控制面板---網絡和Internet---網絡和共享中心，修改以太網屬性。

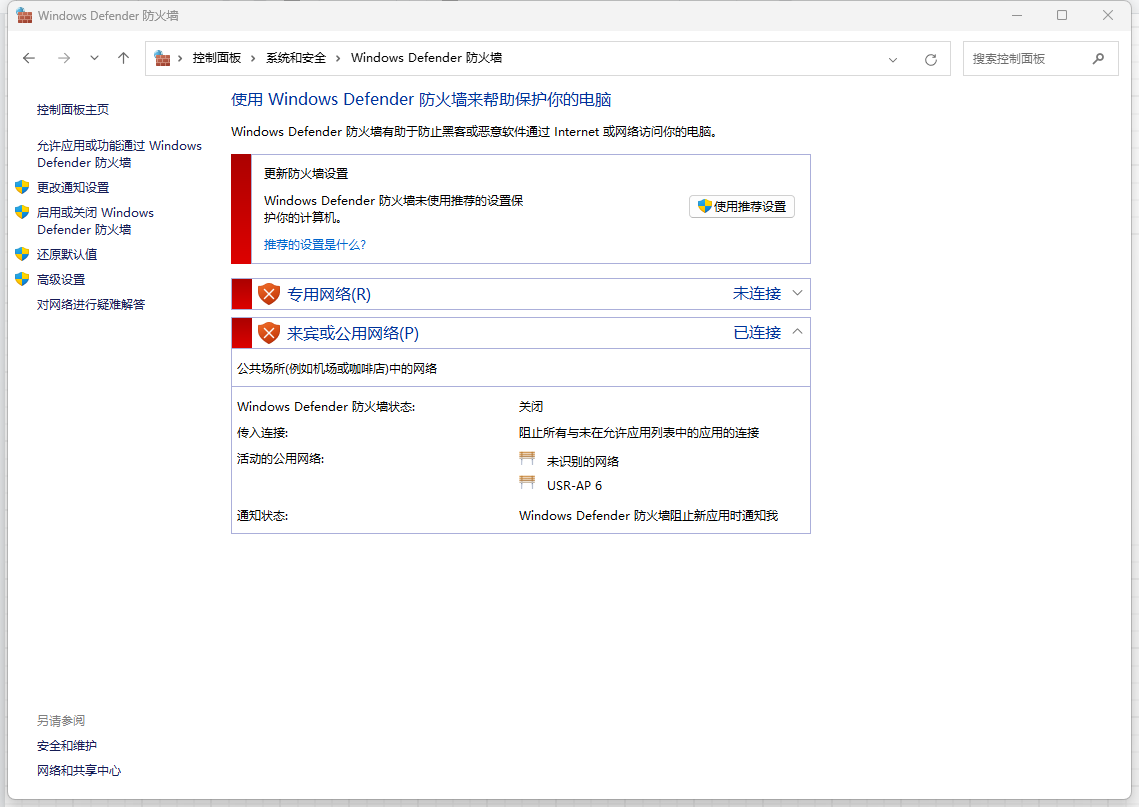

電腦關閉防火墻和殺毒軟件

控制面板---系統和安全---Windows Defnder防火墻，關閉防火墻

確認USB轉485轉換器的COM口號

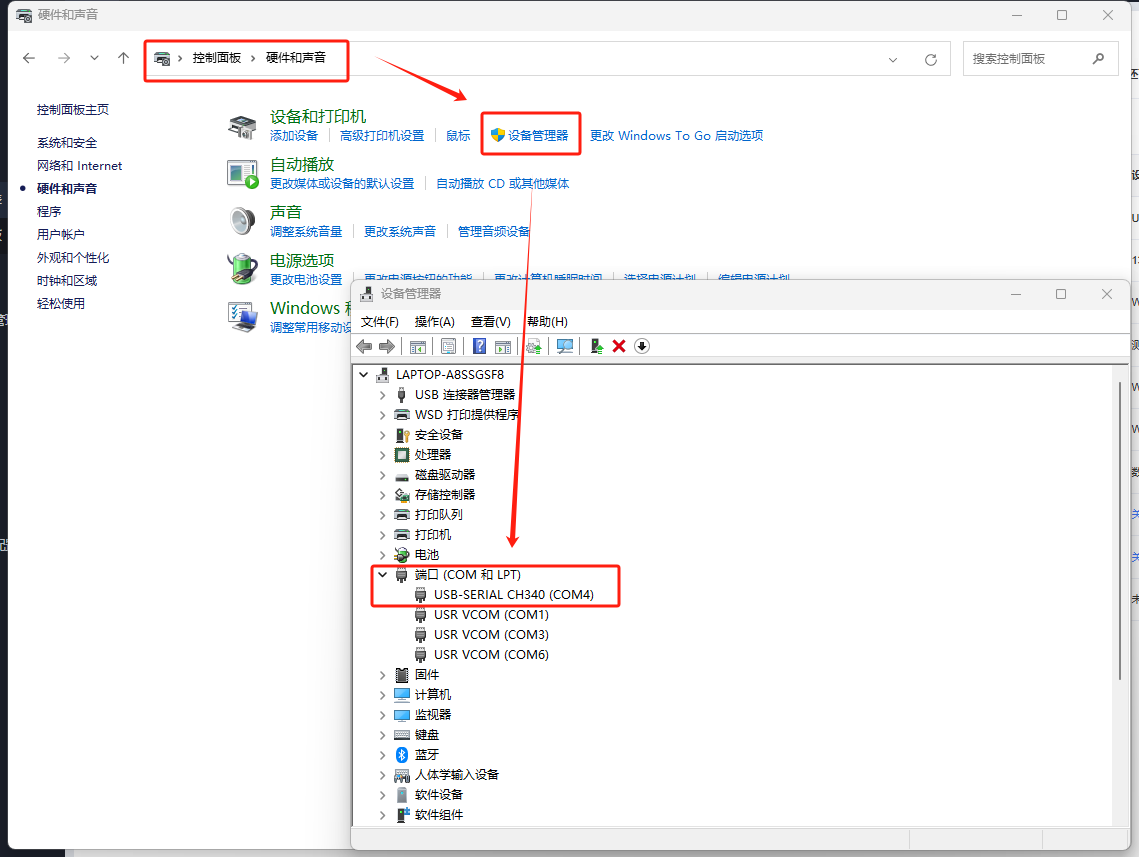

控制面板---硬件和聲音---設備管理器---COM和LPT，確認USB轉換器的COM口是COM4

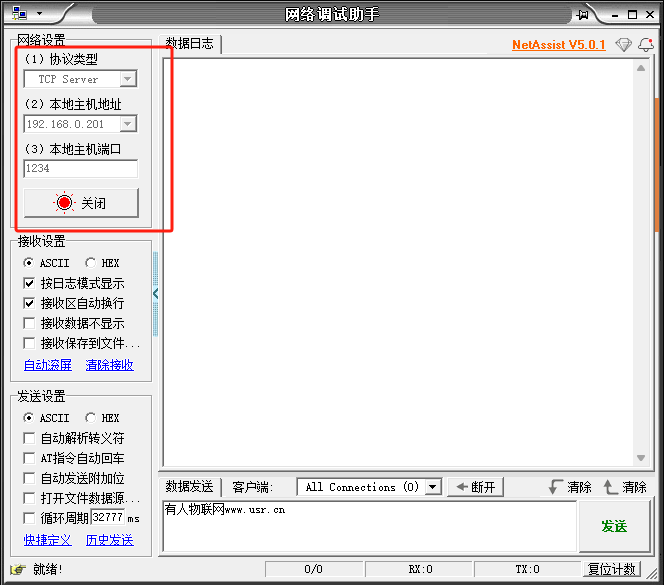

打開一個網絡調試助手，選擇TCP server模式，本地主機192.168.0.201，本地端口號1234

2、USR-N540-H7參數設置

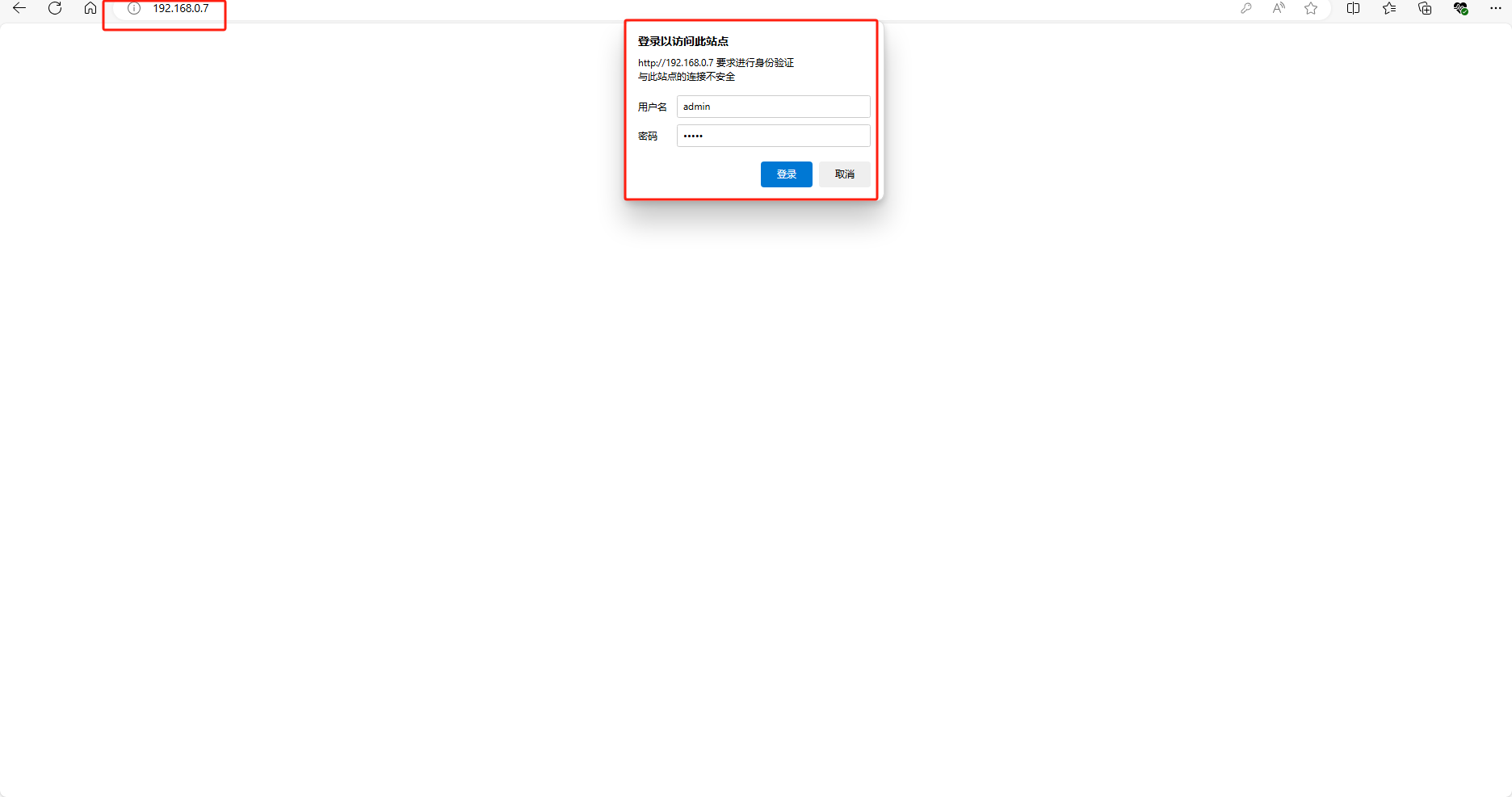

打開瀏覽器，輸入192.168.0.7，賬號admin,密碼admin,進入設備內置網頁

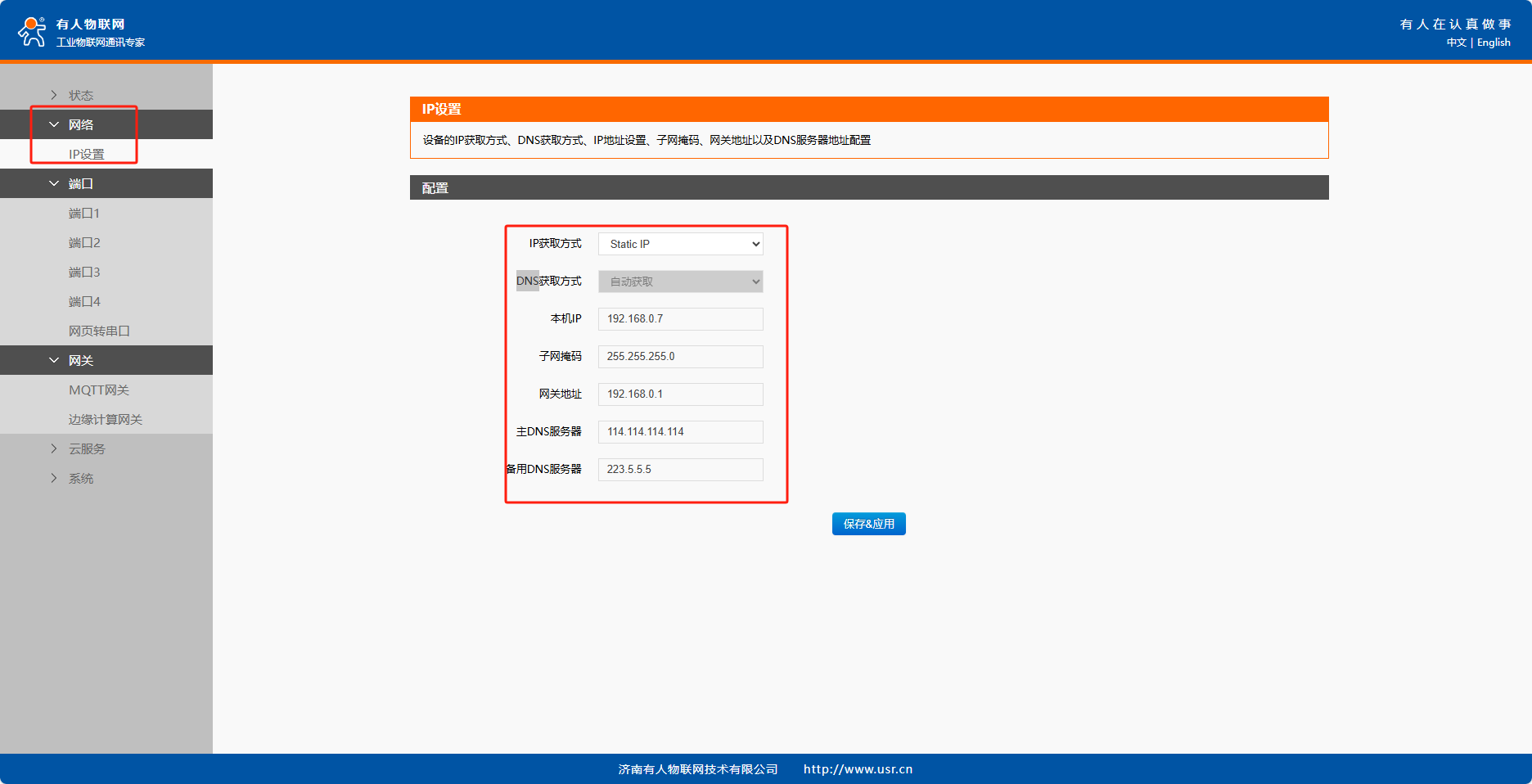

網絡---IP設置，本例中保持出廠默認的靜態IP設置192.168.0.7（用戶可以根據自己實際配置靜態IP和DHCP）

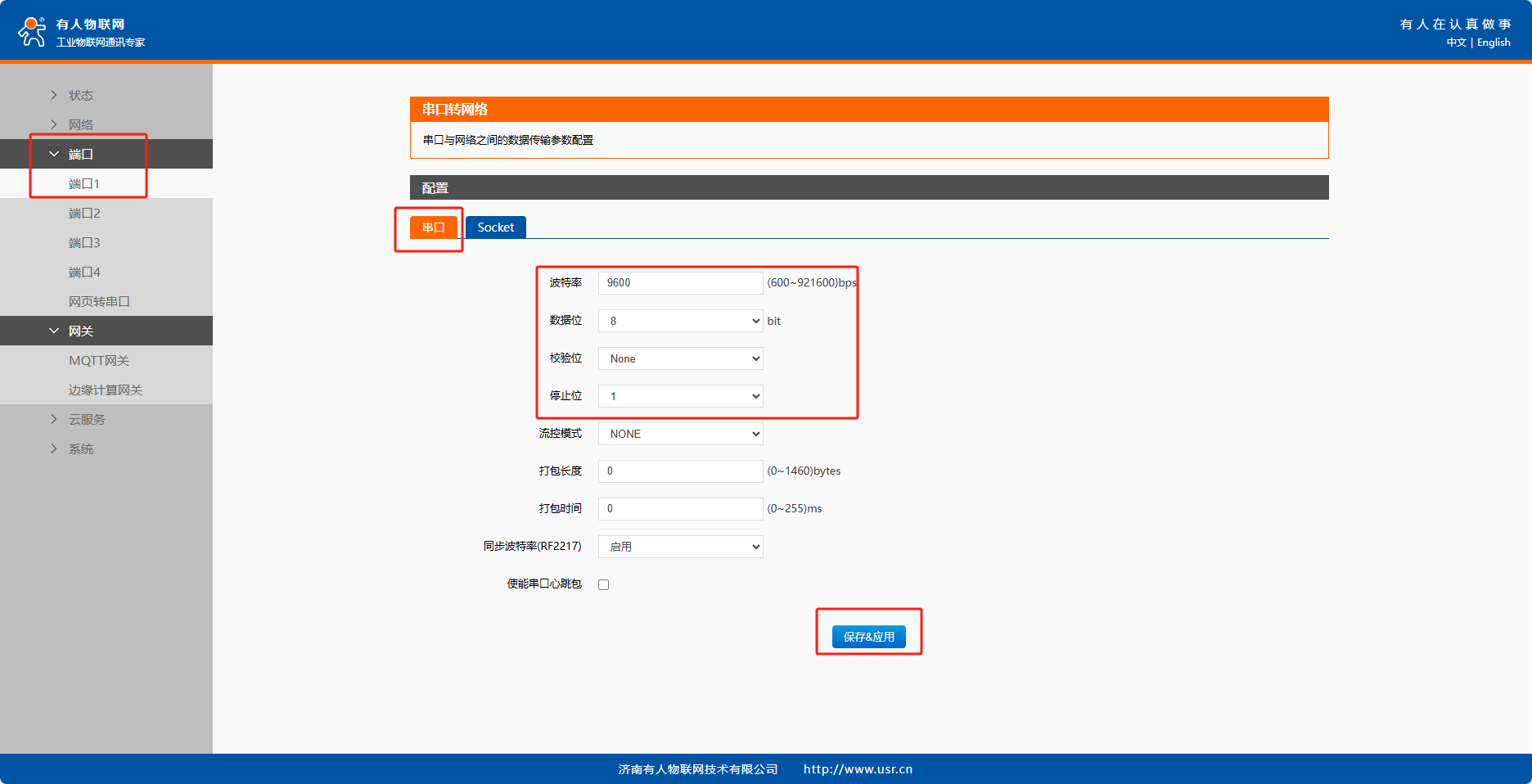

端口---端口1---串口，將串口參數修改為9600、NONE、8、1，保存應用，繼續配置

端口---端口1-Socket,

工作方式：TCP Client 、 NONE

遠程服務器地址：192.168.0.201

本地/遠程端口號：0、1234

保存應用，設備重啟

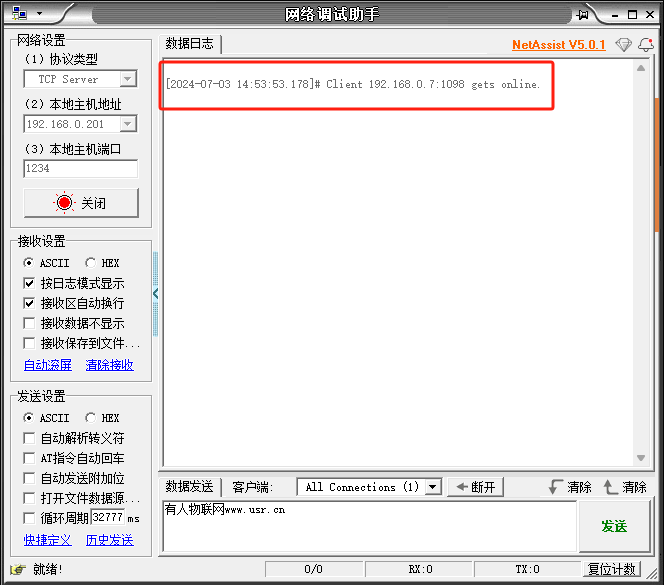

網絡調試助手端監測到TCP Client設備接入

四、功能調試

1、功能調試

打開一個串口調試助手引用COM4，串口參數選擇9600、NONE、8、1，網絡調試助手和串口調試助手互發數據進行測試。

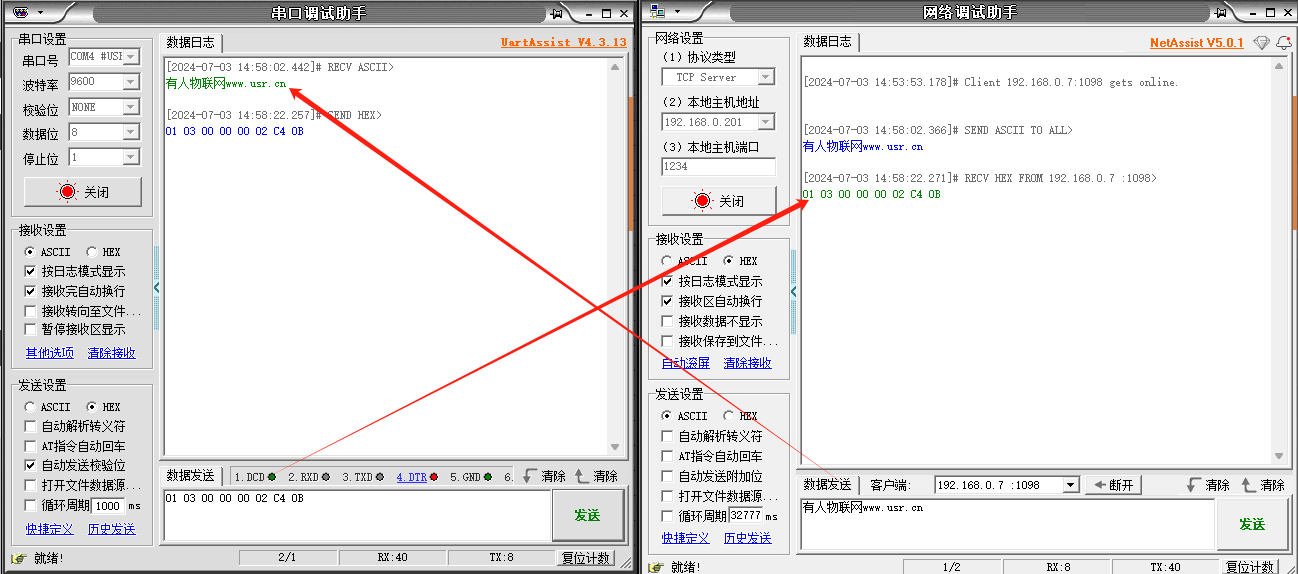

2、調試截圖

編寫人：尹叢欣 編寫日期：2024-07-03

審核人：尹叢欣 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
