一、基本資料

說明書：http://imbacareer.com.cn/Download/261.html

軟件設計手冊：http://imbacareer.com.cn/Download/262.html

設置軟件：http://imbacareer.com.cn/Download/580.html

二、數據流向

有人云下發查詢指令---->730---->終端串口設備

 終端串口設備返回?cái)?shù)據---->730---->有人云平臺，解析并顯示

三、有人云設置

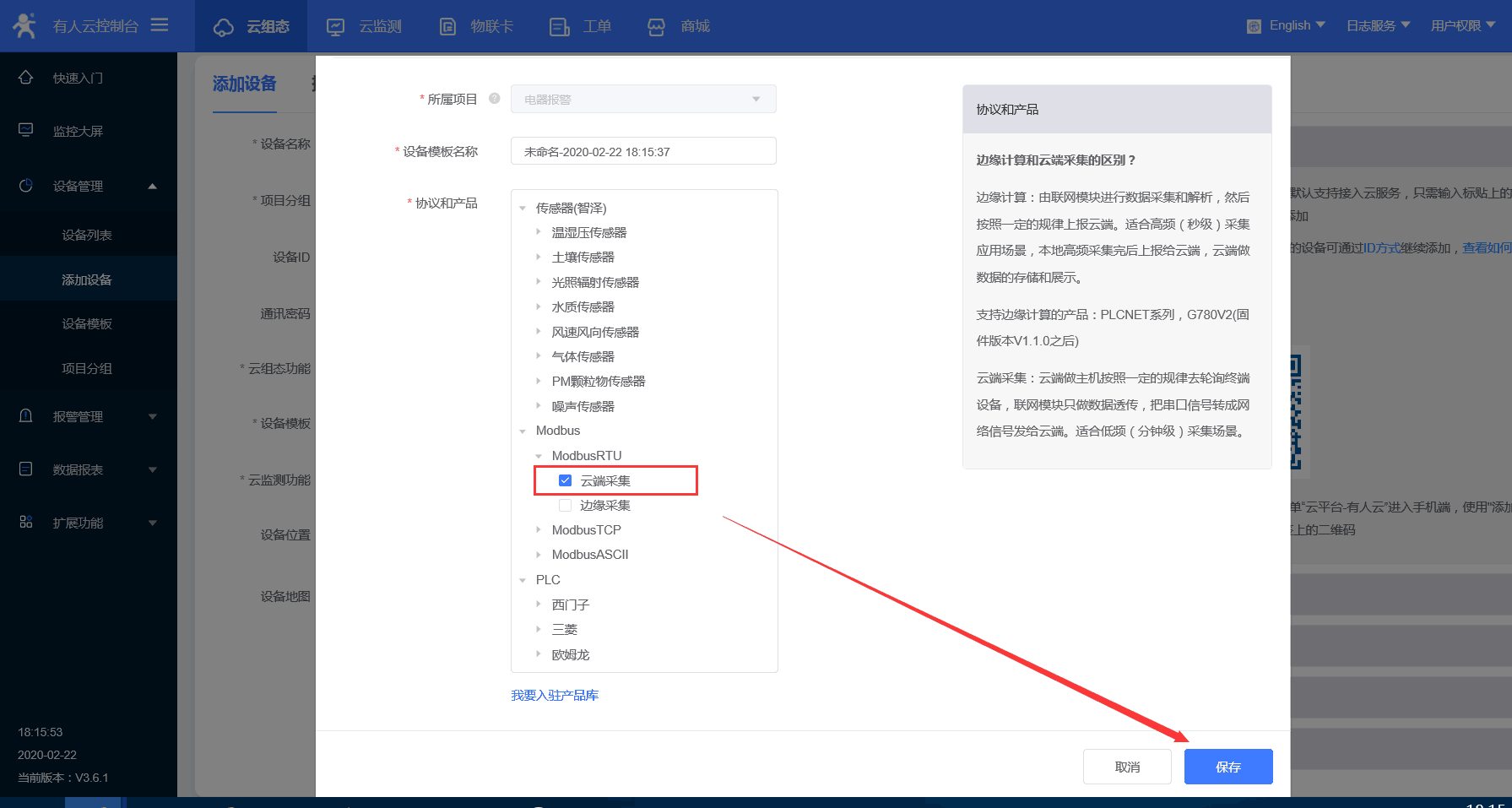

（1）點擊添加設備（有人云以ID方式添加）-->點擊添加模板-->Modbus-->Modbus RTU-->云端采集

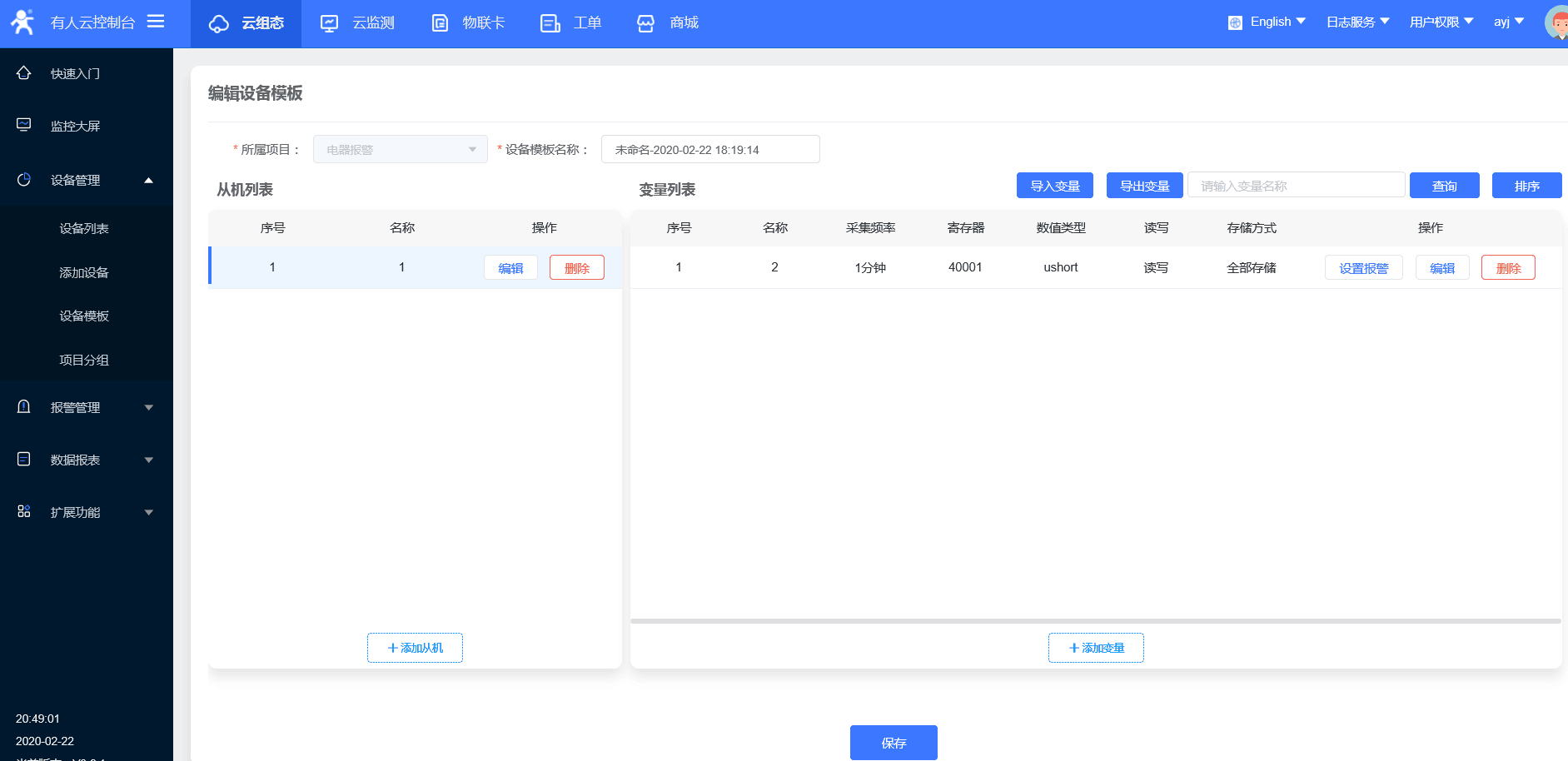

（2）添加從機和變量

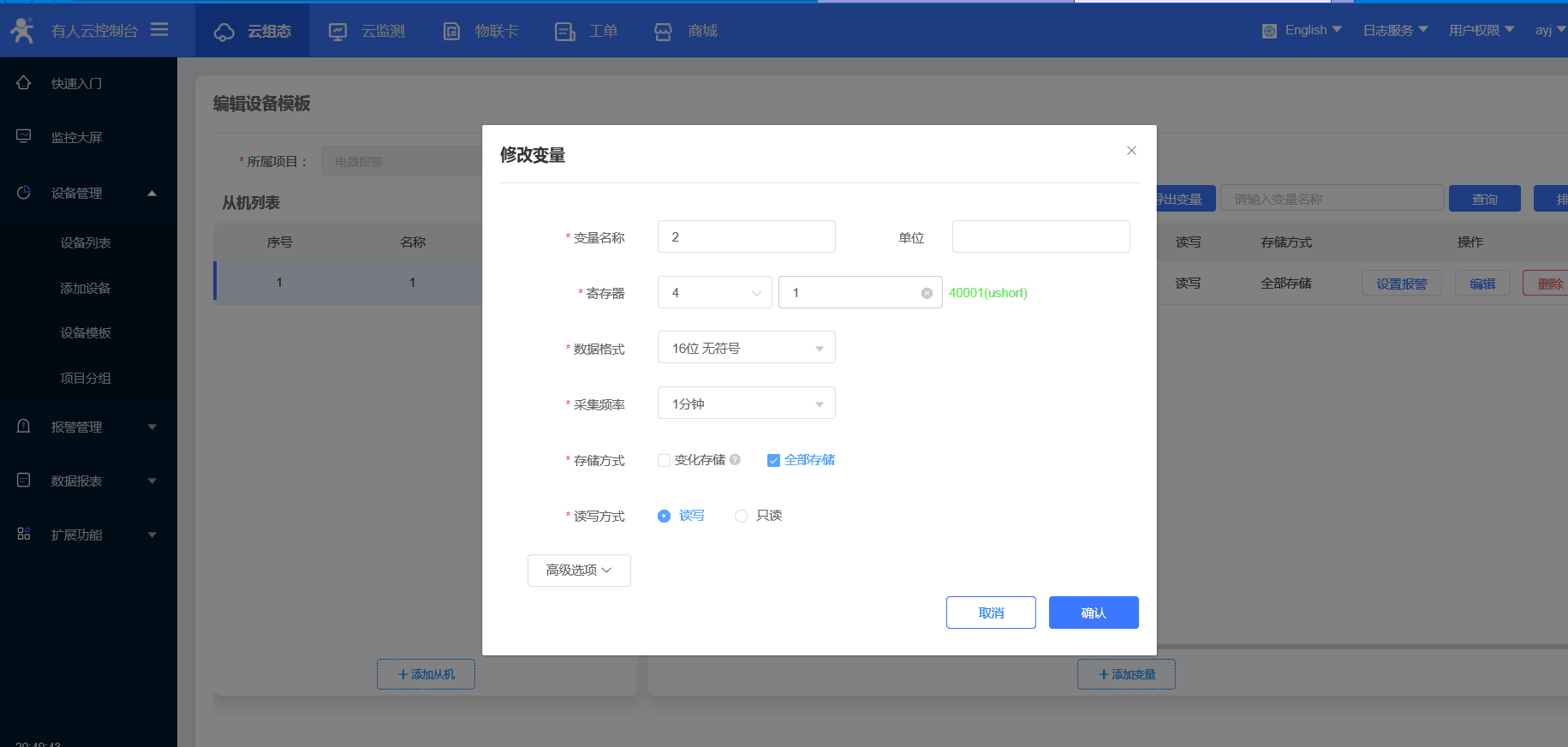

寄存器地址計算方式：

寄存器的填寫（需要知道終端設備的功能碼寄存器的起始地址）（不清楚的需要聯系終端設備的廠家）

功能碼03H或06H，起始地址0000H，則填：40001；
功能碼04H，起始地址000AH，則填：30011；
功能碼01H或05H，起始地址0002H，則填：00003；
功能碼02H，起始地址0003H，則填：10004。

格式為  功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1；所以組態地址就是40001；

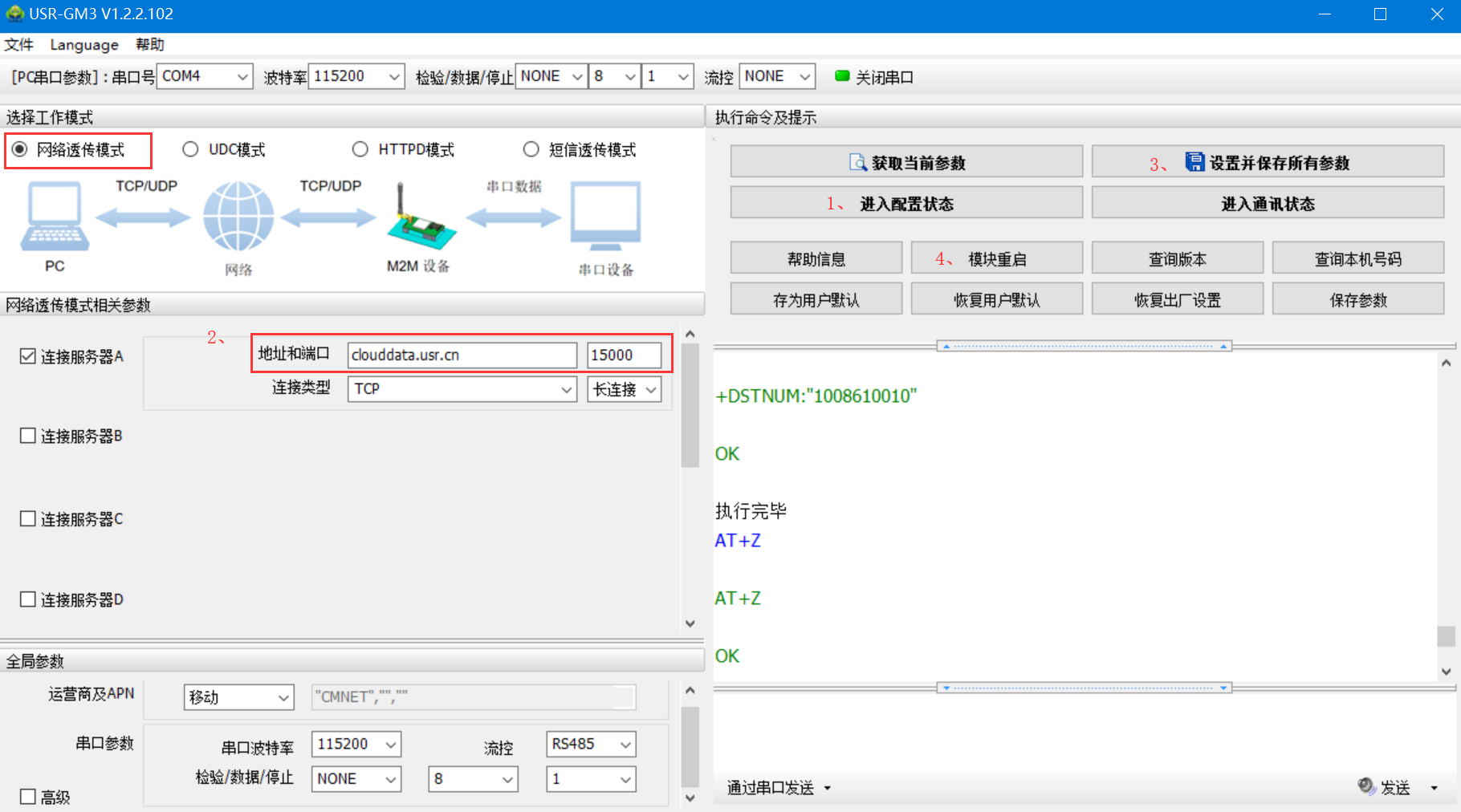

四、730參數設置

右擊我的電腦-->屬性-->設備管理器-->查看串口號

默認串口參數115200 NONE 8 1

打開串口-->進入配置狀態-->返回OK成功進入配置狀態-->配置網絡透?jìng)髂Ｊ较嚓P(guān)參數-->設并保存所有參數-->模塊重啟

備注：

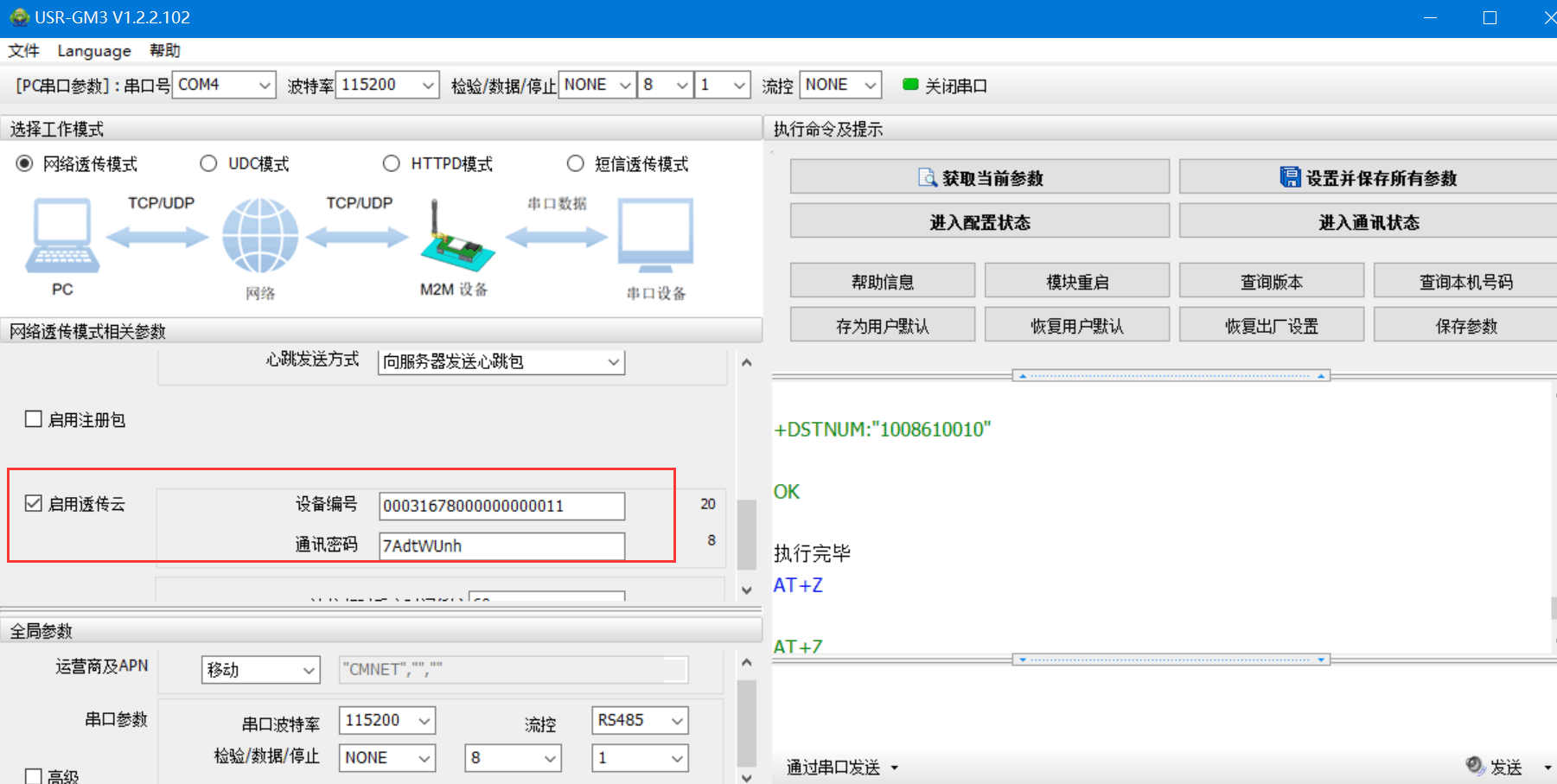

有人云地址和端口 clouddata.usr.cn 15000

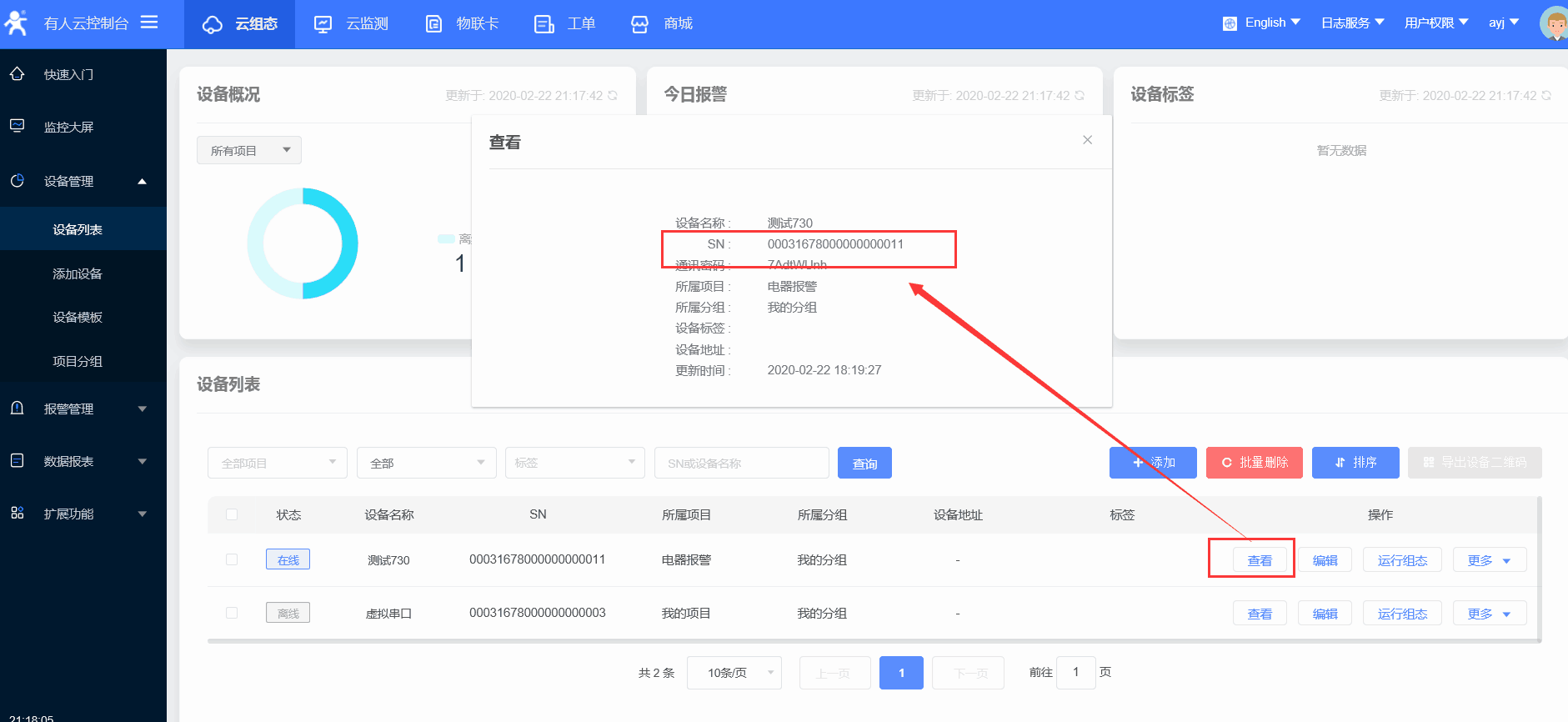

設備編號和密碼 在有人云中查看

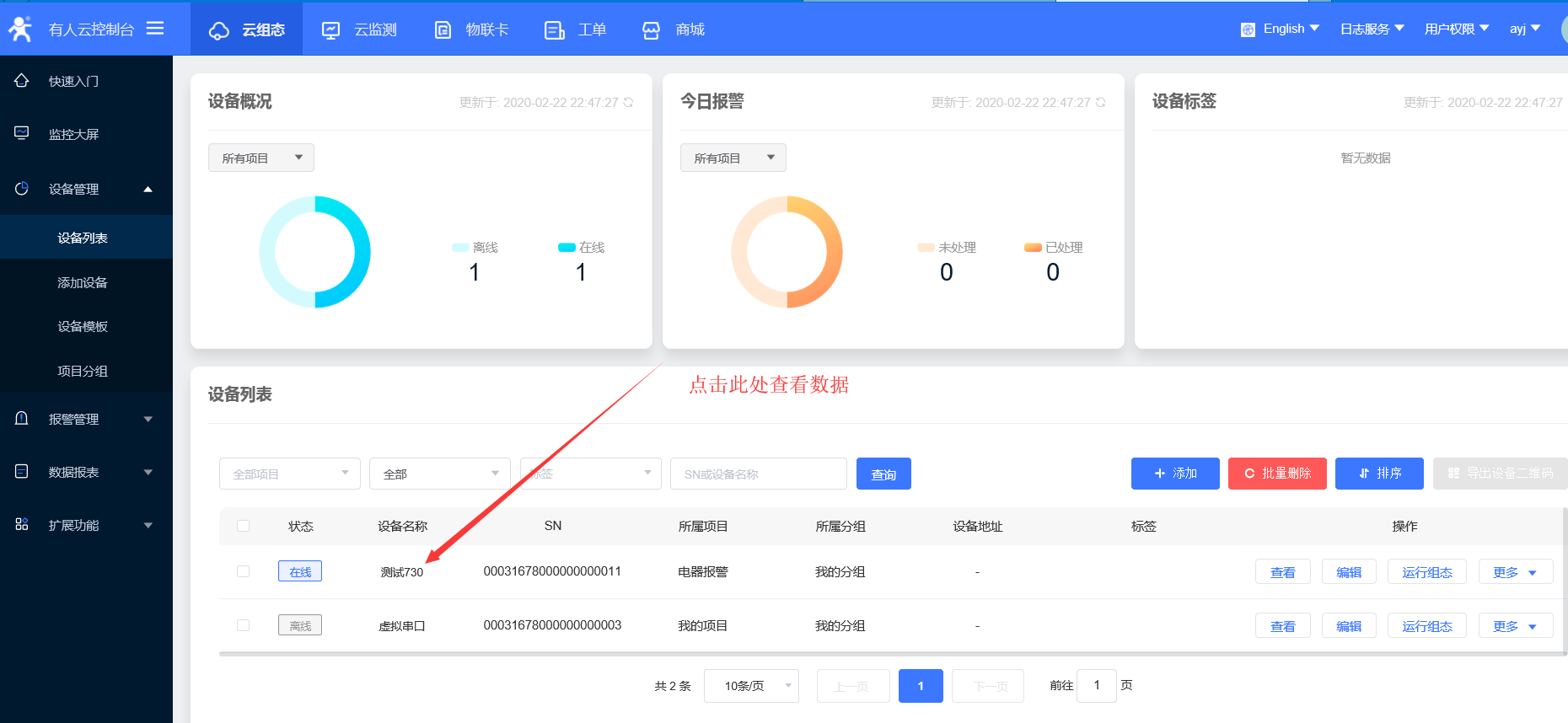

配置完成可以看到730上線

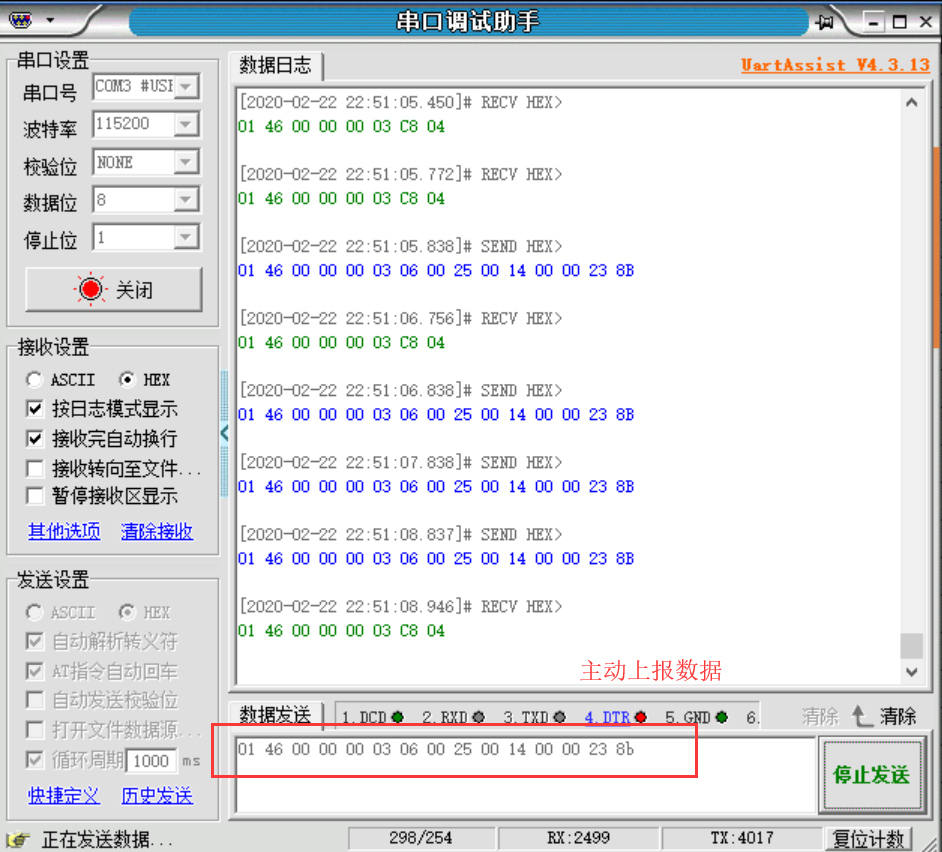

五、打開串口調試助手主動上報數據

主動上報的數據格式

功能碼為40001-40003

從機地址是1

01 46 00 00 00 03 06 00 25 00 14 00 00 23 8b

01 代表從設備地址

46代表寄存器單元類型

0000 為起始地址

0003 為寄存器單元長度

06 位數據長度

002500140000 為數據

238B 為 CRC16 校驗，

其中數據 0025 轉化 10 進制就是 37

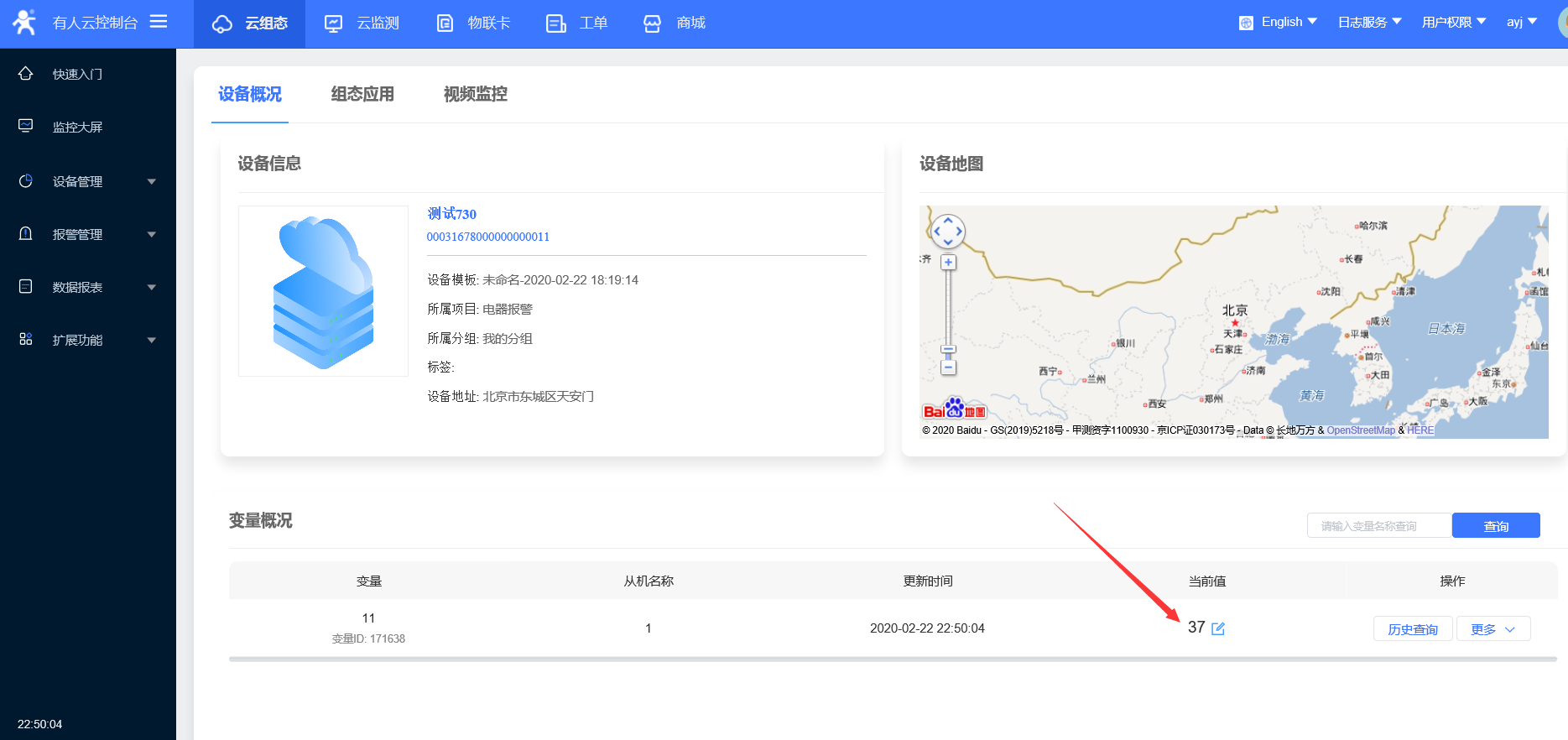

點擊設備名稱可以查看有人云成功顯示數據
