C216軟件設計手冊：http://imbacareer.com.cn/Down/USR-C216-software-V1.0.3.pdf

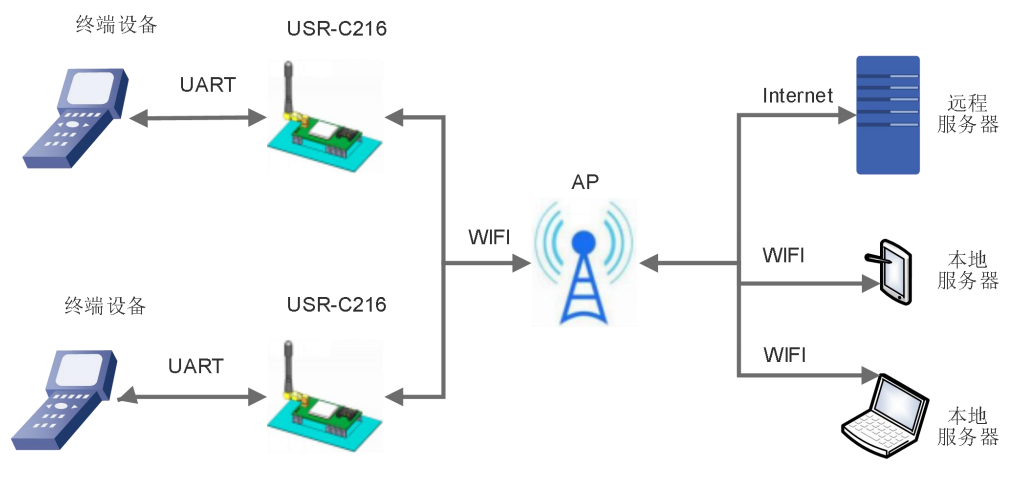

本案例基于STA模式的無線網絡配置：

本案例測試說明：用modbus slave軟件模擬modbus rtu協議的串口設備；

數據流向：modbus slave軟件----C216-----有人云（組態顯示）

客戶實際應用：modbus rtu設備---C216---有人云（組態顯示）

具體步驟如下：

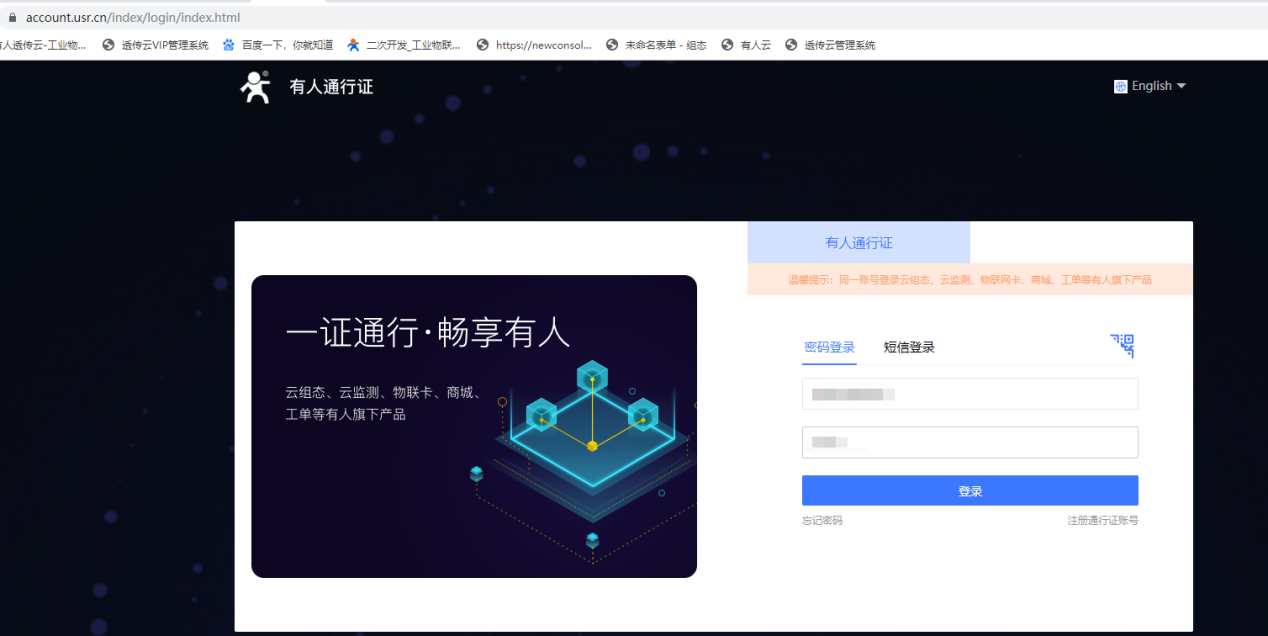

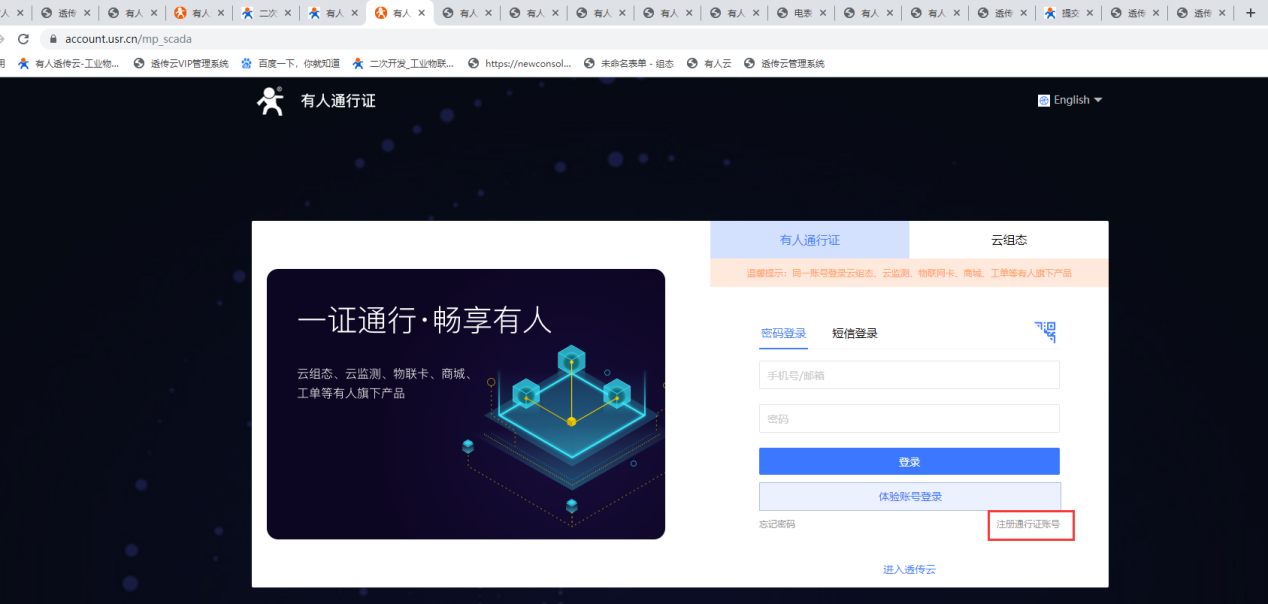

1、登錄有人云（如果沒有賬號先申請通信證，）

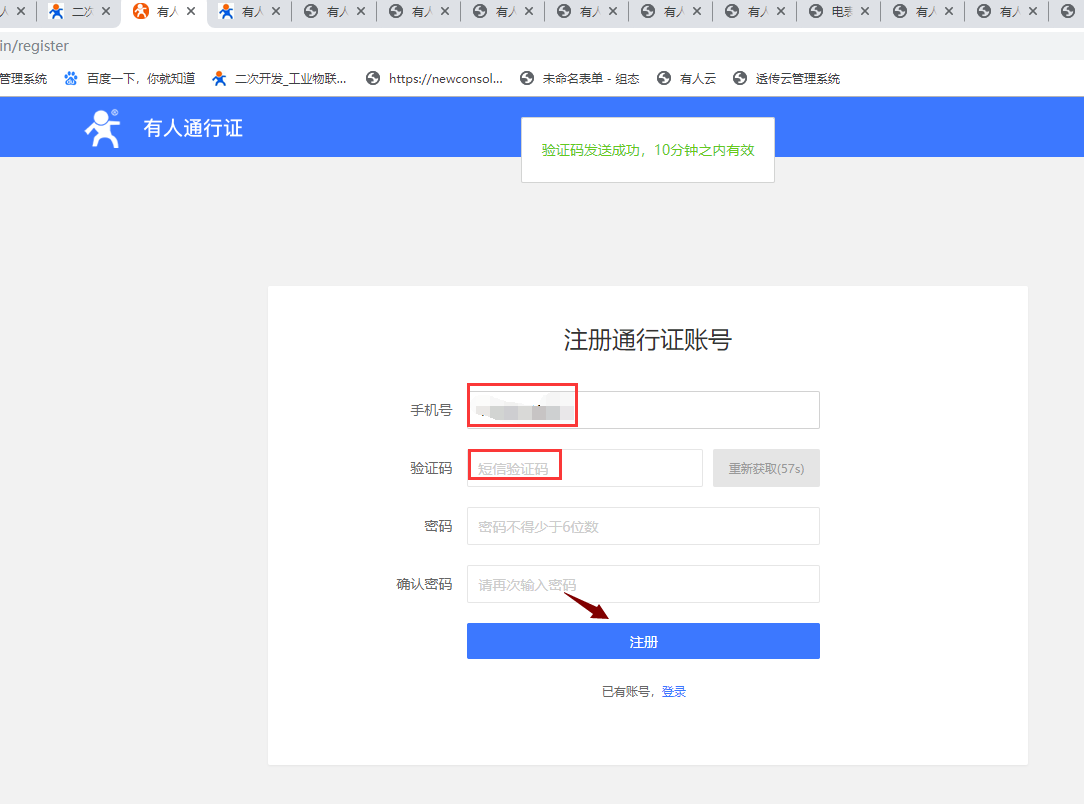

2、目前只能通過手機號來注冊通行證賬戶

3、注冊完此，由此進入有人云界面

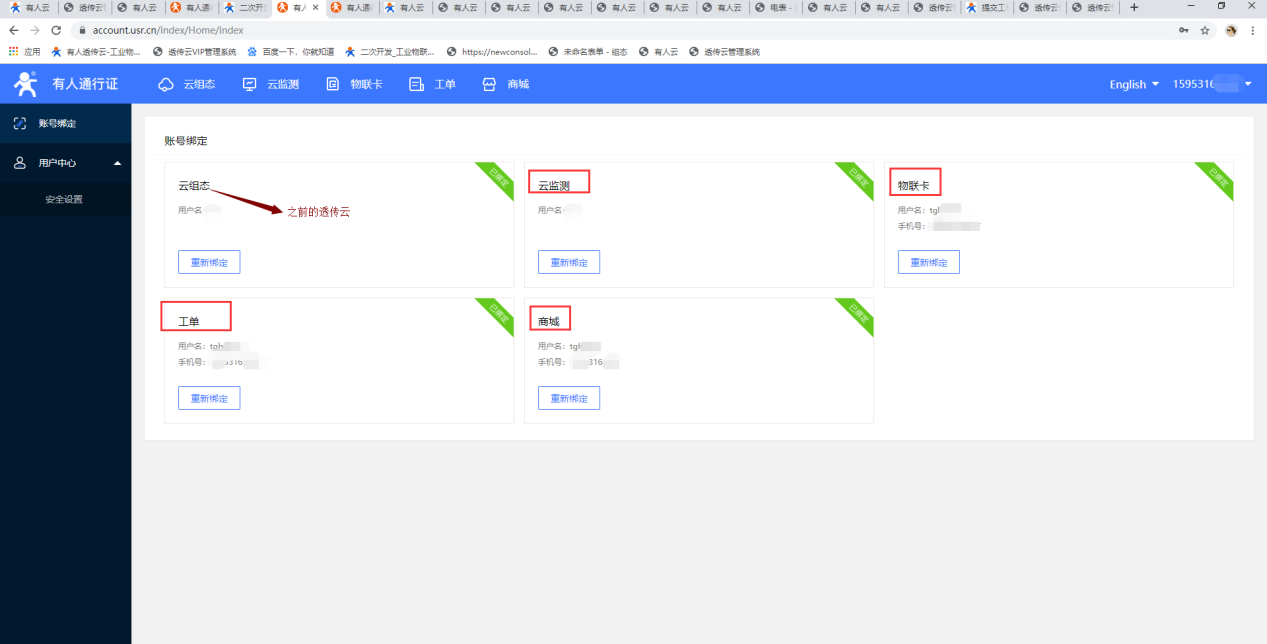

4、可以重新創建云組態，如果以前使用過透?jìng)髟瓶梢灾苯咏壎ㄍ競髟频馁~號，由此界面綁定物聯網卡平臺，工單系統，云檢測，和商城；

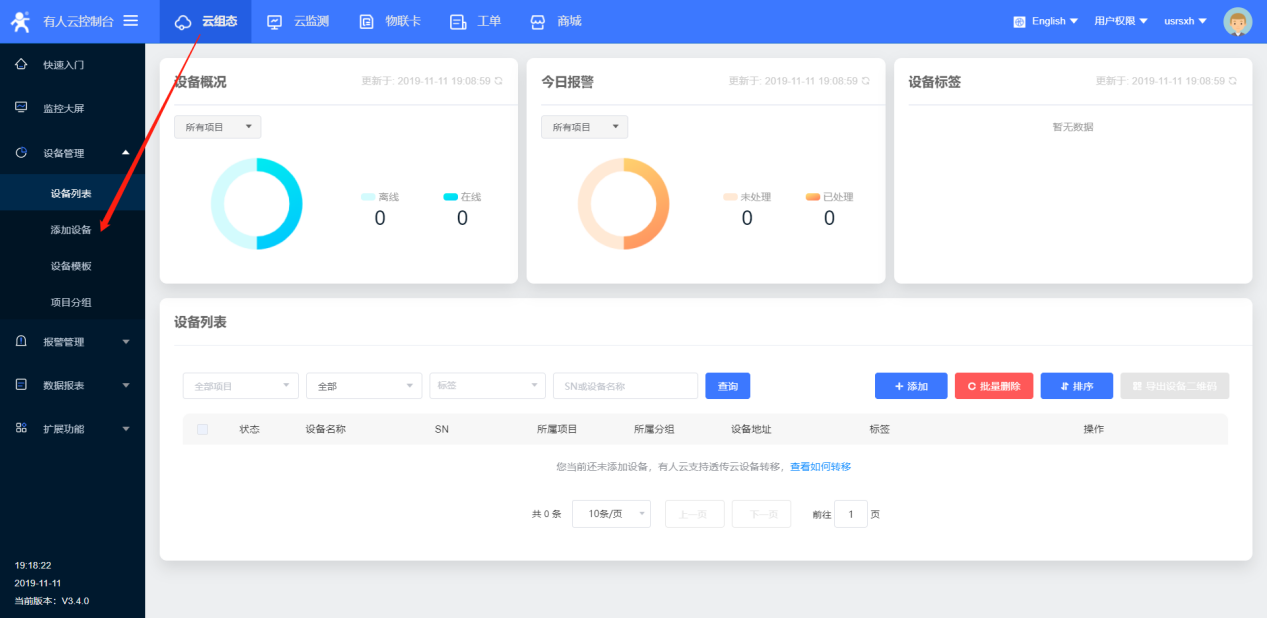

5、本次案例是C216連有人云進行數據顯示，可以進入云組態，選擇添加設備；

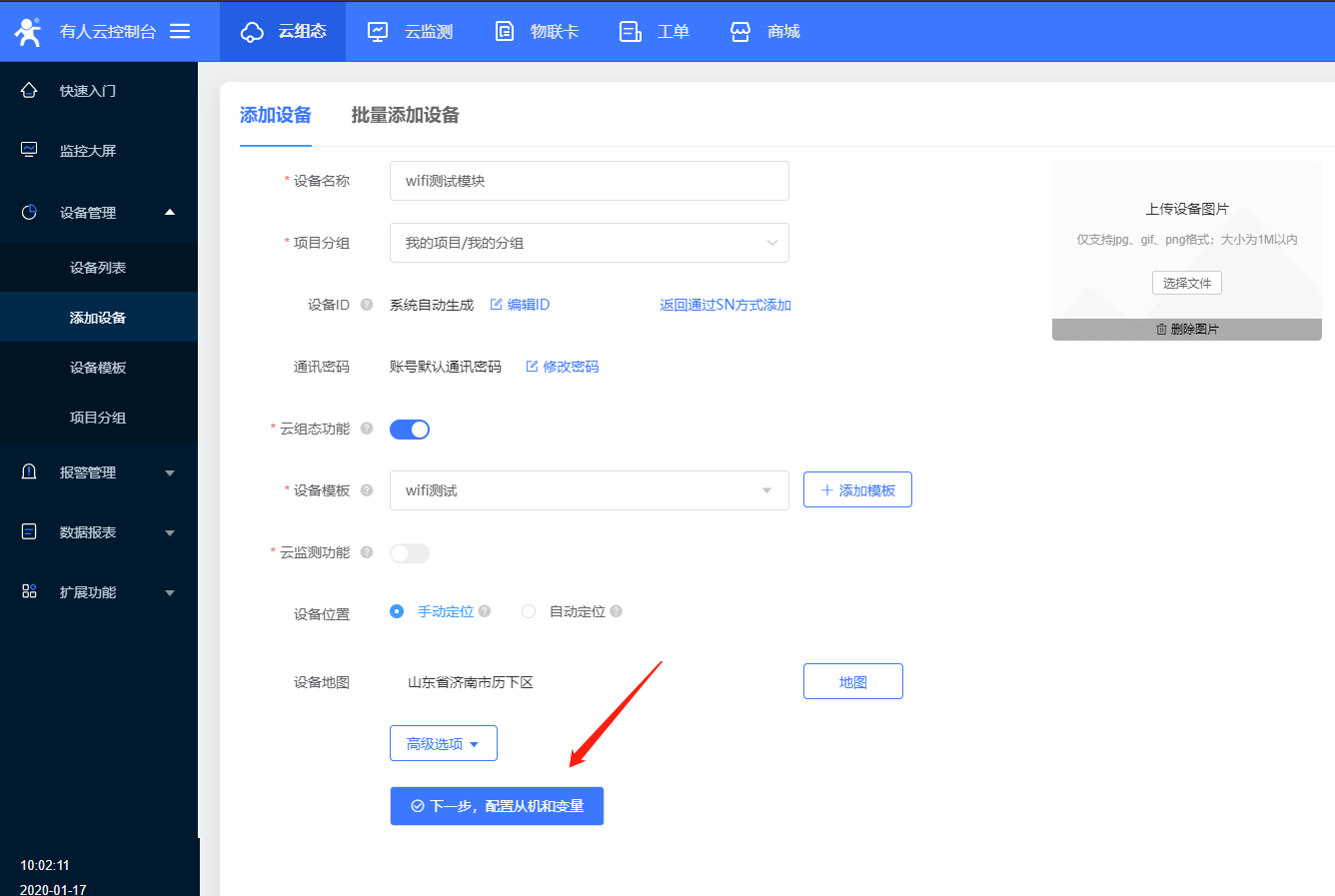

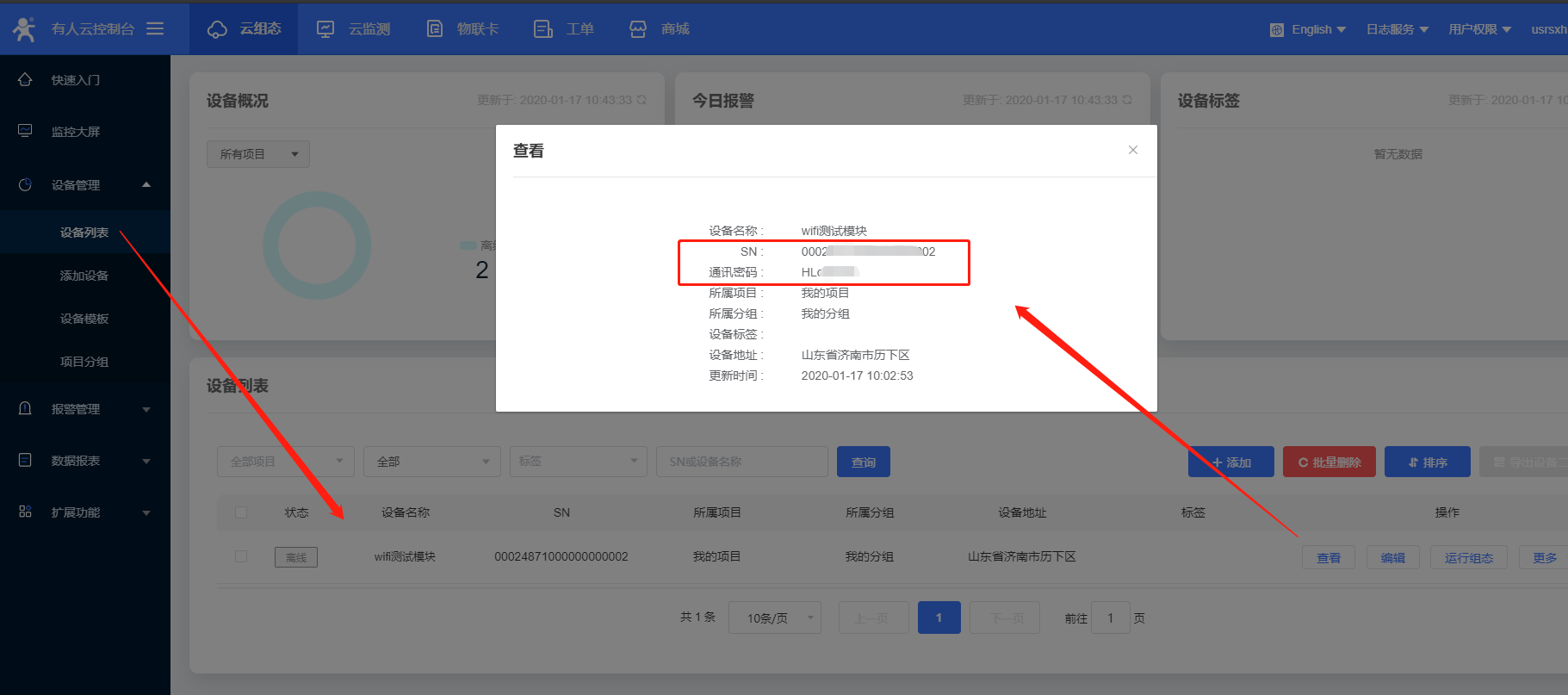

6、設置設備名稱，和項目分組，C216目前只能使用ID方式添加設備id；設備id和密碼設置默認就可以，選擇云組態，添加數據模板；

注意：

1>設備ID可系統自動生成，也可以手動設置，默認ID20位，手動設置只可自定義后8位，前12位自動生成；

2>通信密碼可系統自動生成，也可以自定義。

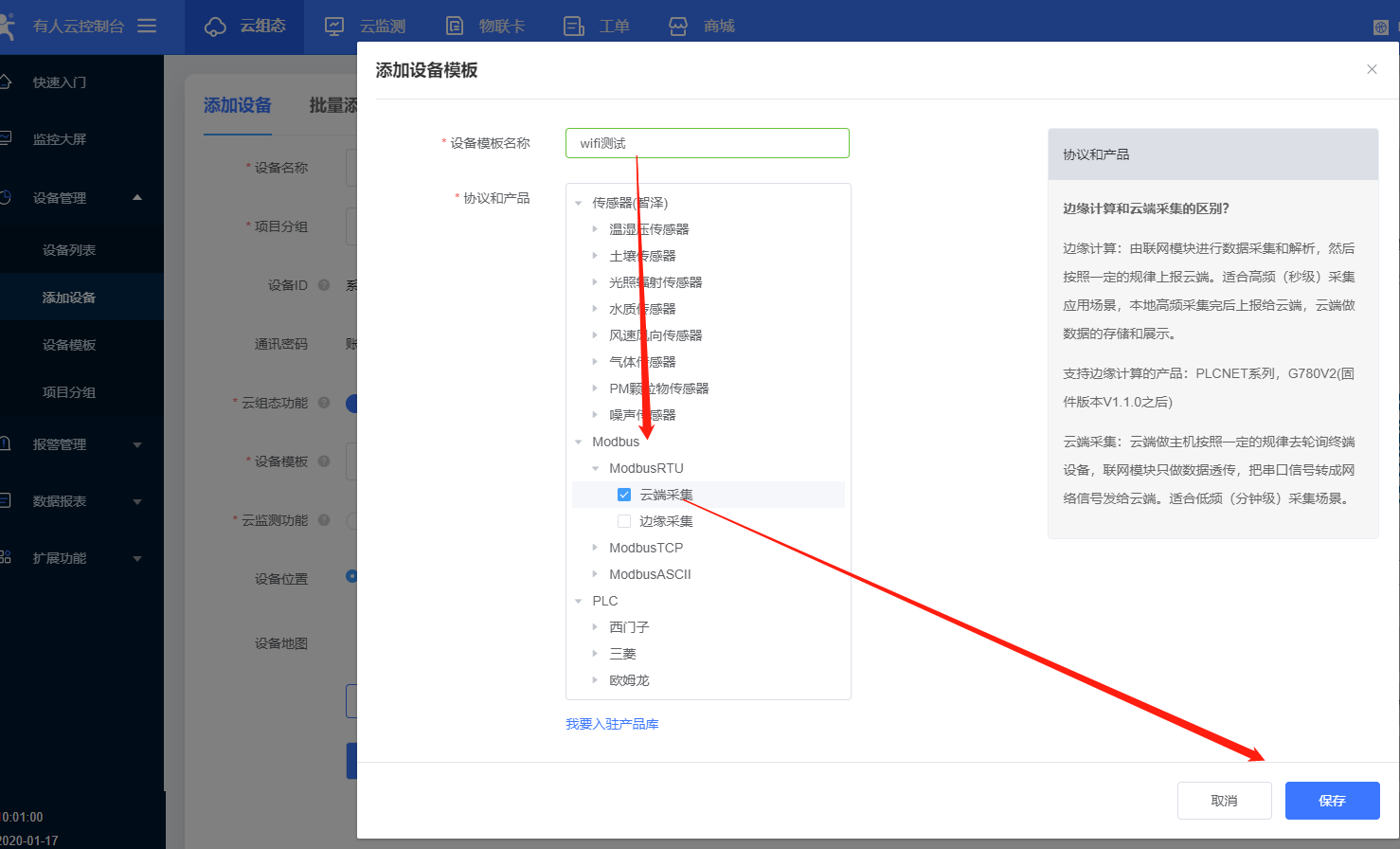

7、模板更改名稱，選擇modbus rtu協議，點擊保存

8、點擊下一步配置從機和變量

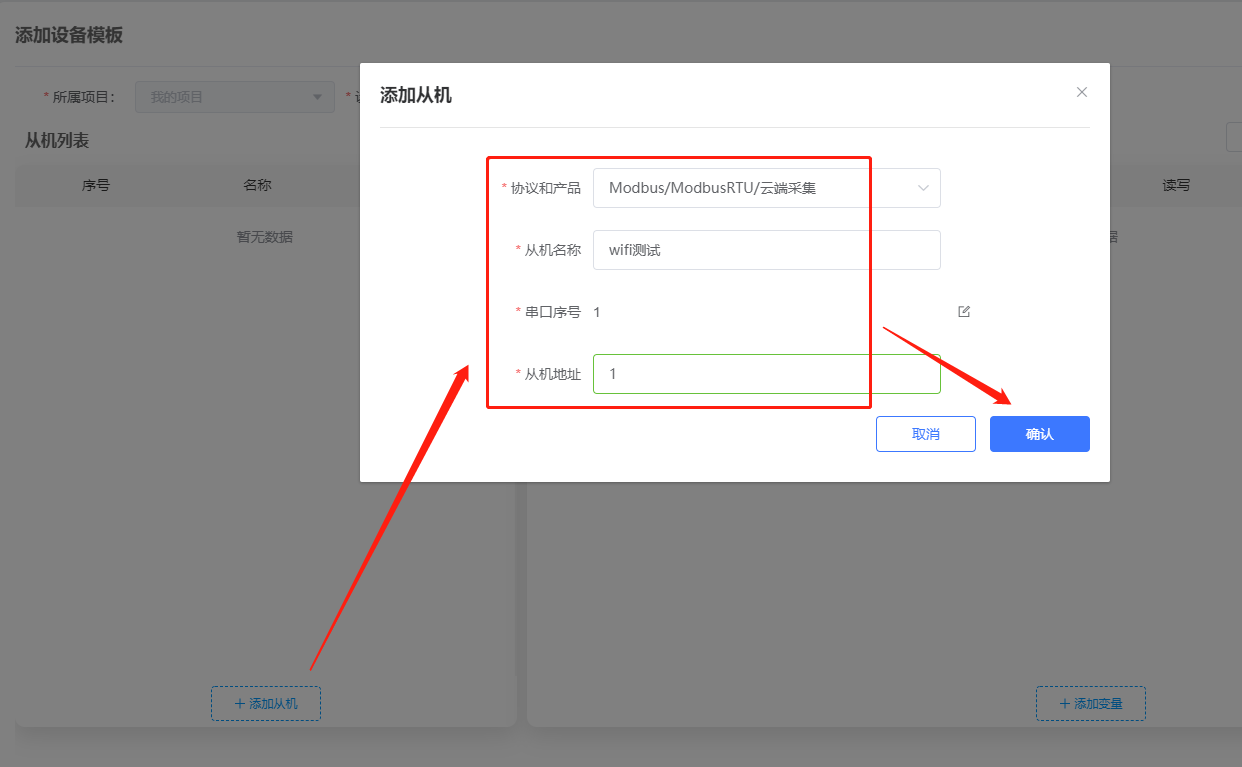

9、設置從機名稱，從機地址是接在C216的串口上的終端設備的從機地址（如果不清楚，可以咨詢終端設備的廠家）

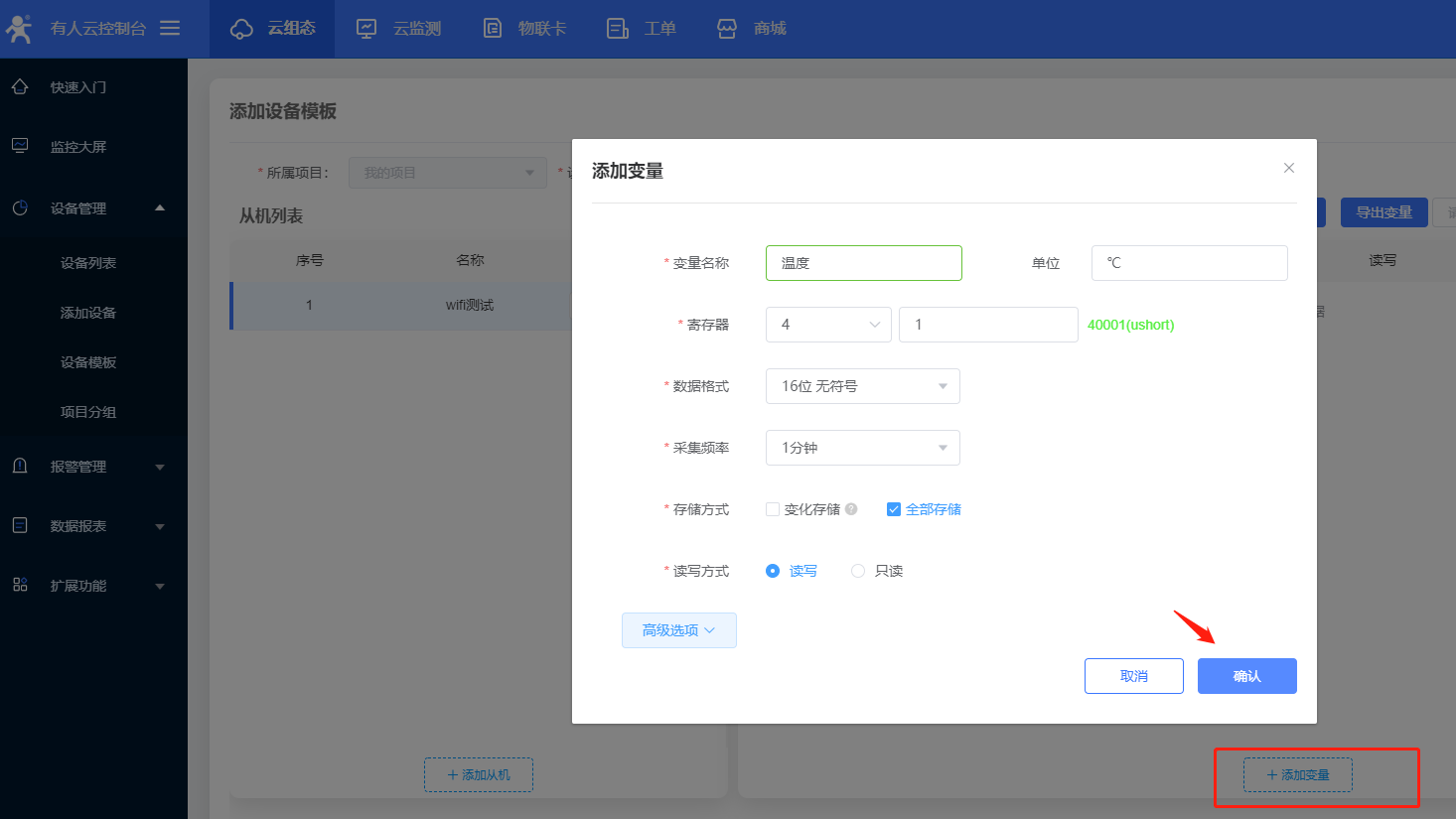

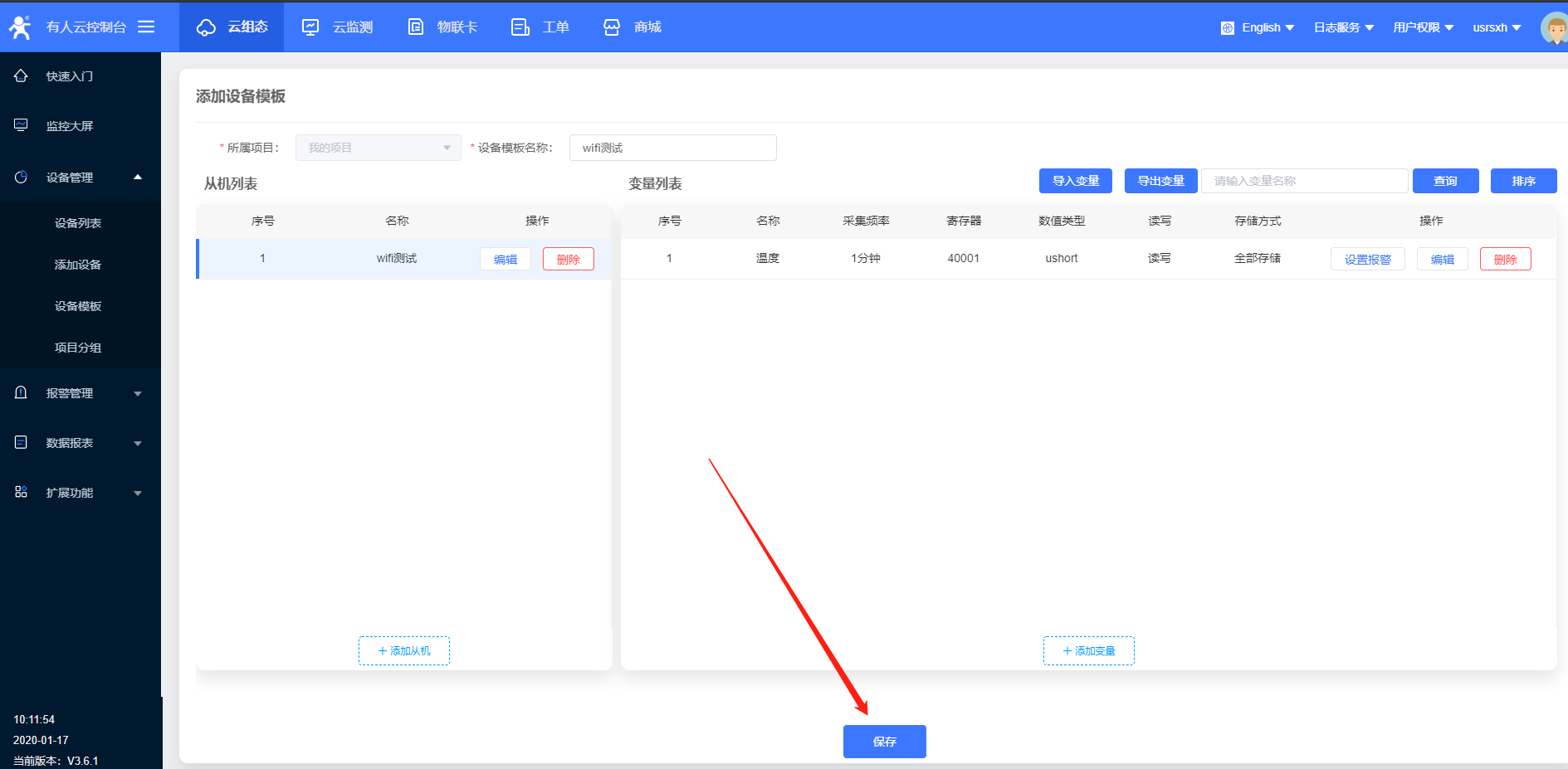

10、設置數據節點的名稱，寄存器地址，數據格式，采集頻率（最低只能是一分鐘，）；

寄存器地址填寫規則：

格式為  功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1

所以組態地址就是40001；

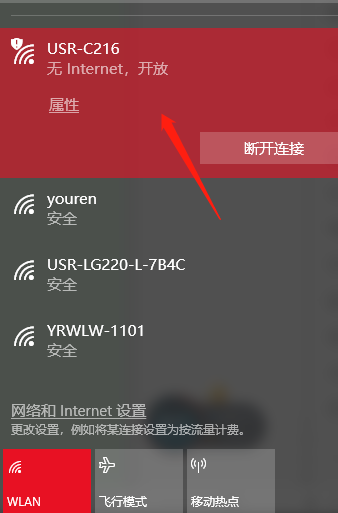

11、下面設置C216,電腦連接C216的WiFi

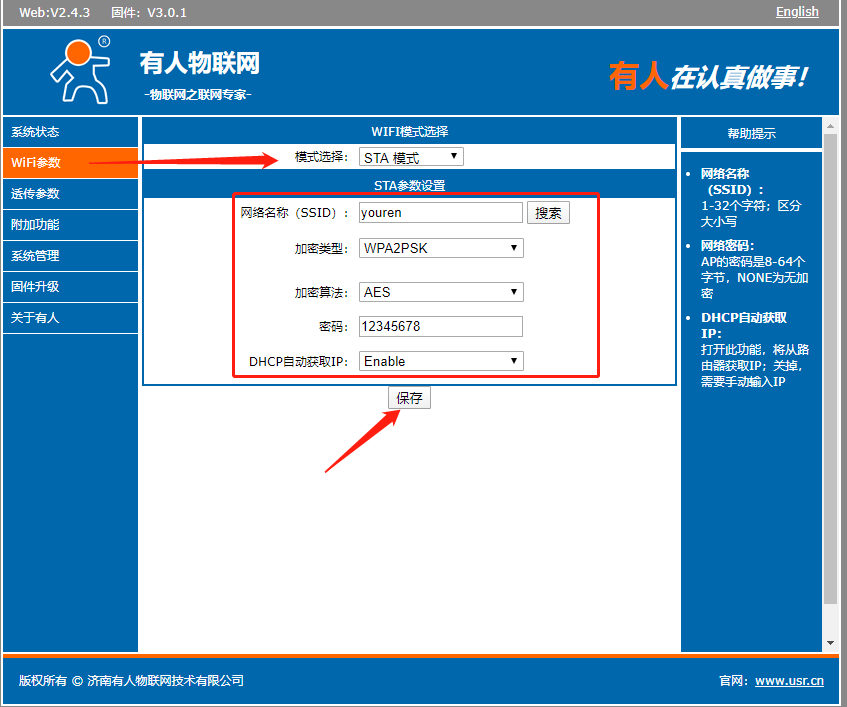

12、內置網頁的賬號和密碼都是admin，進入以后選擇模式選擇模式選擇為sta模式，設置要連接的wifi名稱、加密類型、算法、密碼，點擊保存；（先不要重啟，等設置完所有的參數再重啟設備）

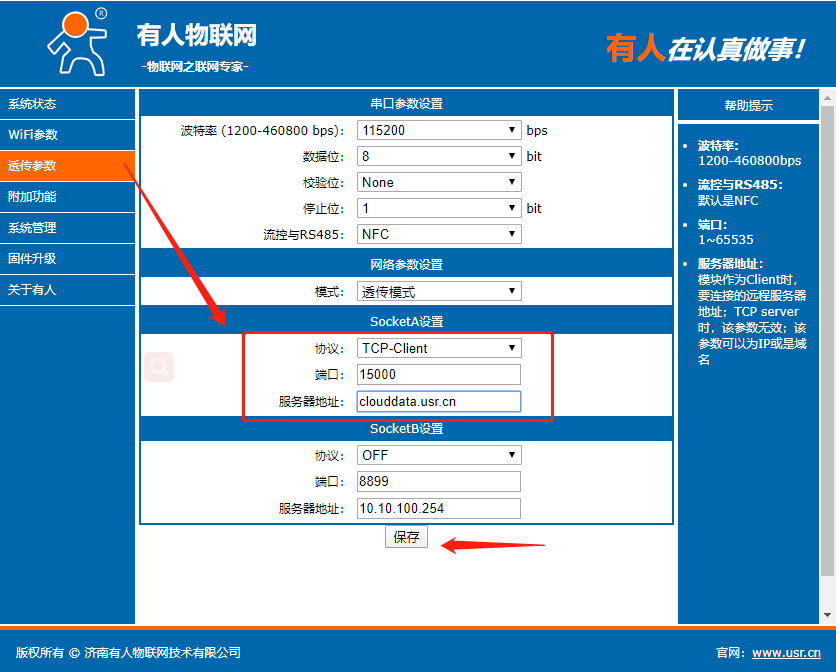

13、進入到“透?jìng)鲄?shù)”，串口參數設置為和您終端設備的串口參數一致。網絡設置上設置為Tcp Client,透?jìng)髟频挠蛎麨?/span>clouddata.usr.cn，透?jìng)髟频亩丝跒?/span>15000，設置完點擊保存；

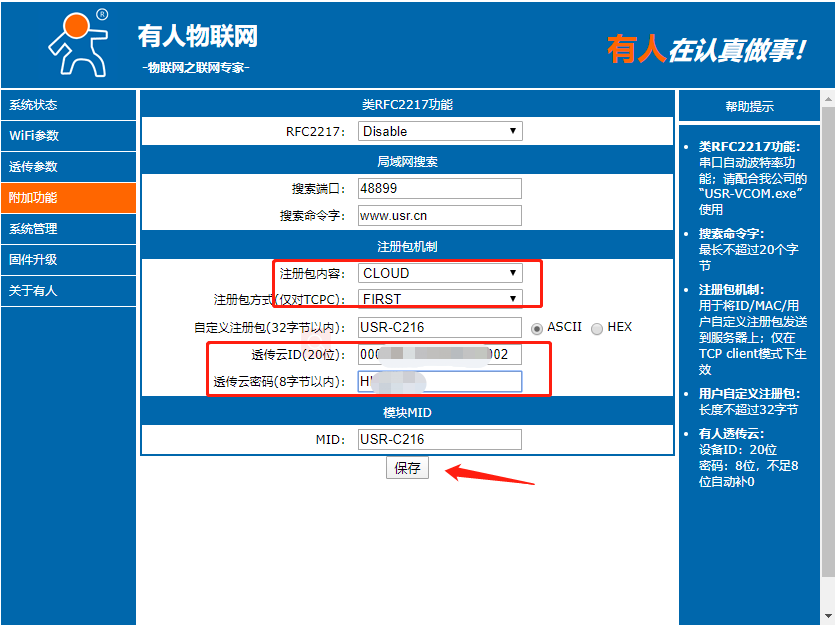

14、進入附加功能，注冊包選擇透?jìng)髟?，填上透?jìng)髟粕闲陆⒌脑O(shè)備id，和密碼（如下圖所示），點擊保存

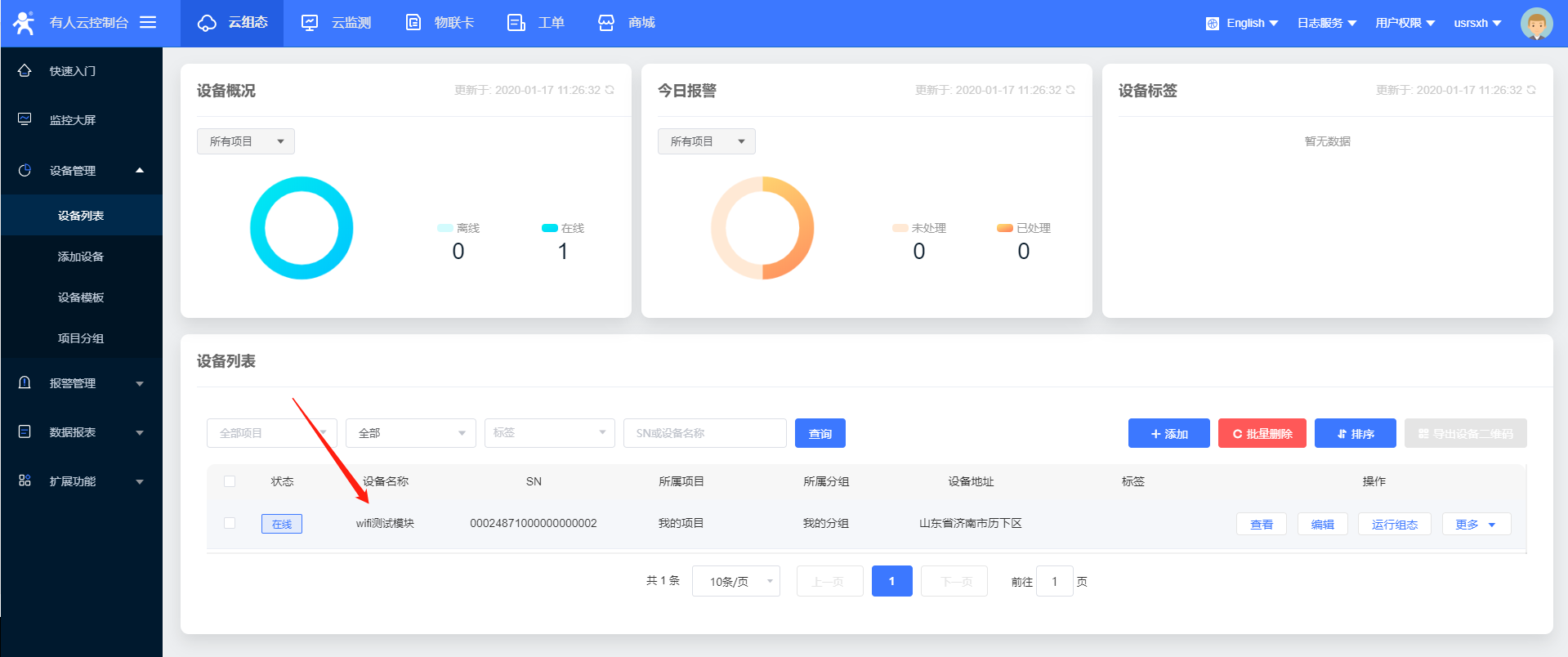

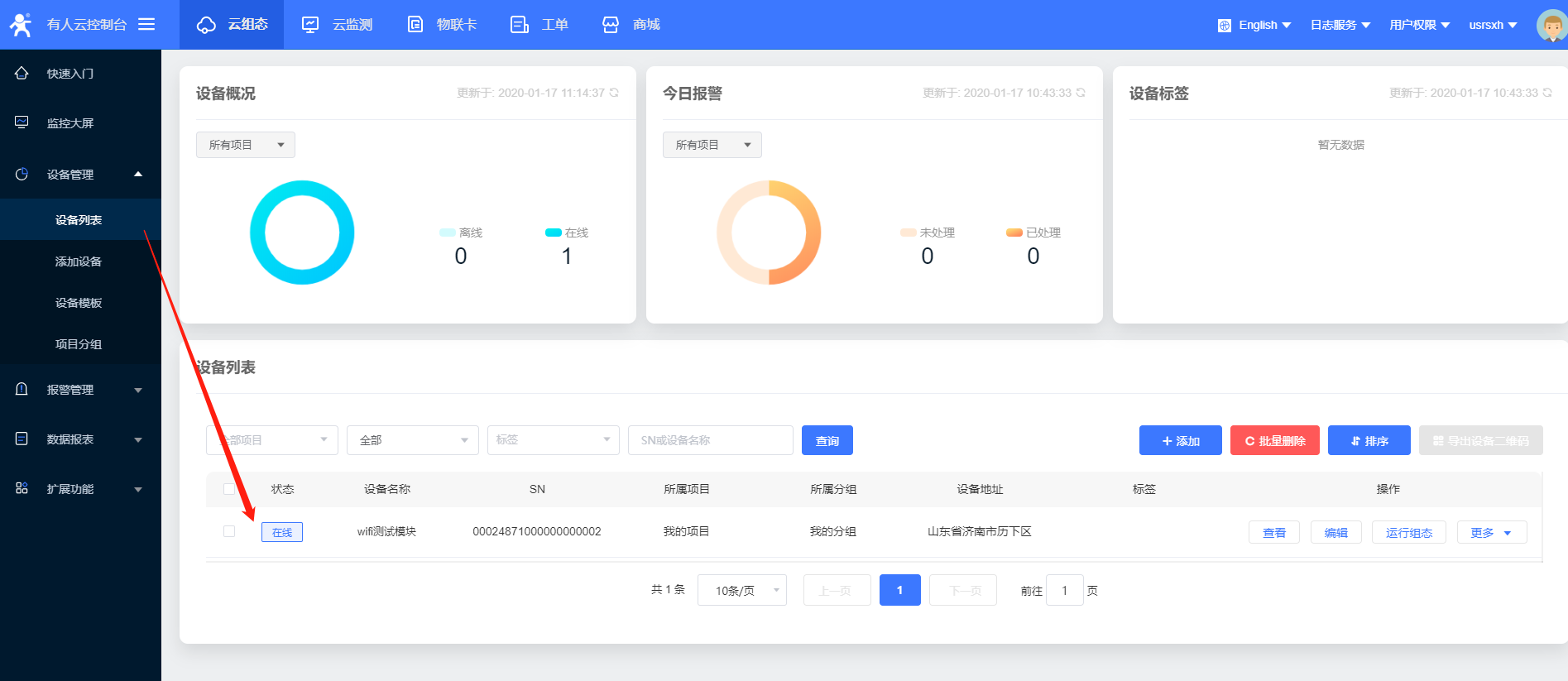

15、設置完所有的參數要重啟設備，稍等一會，在有人云界面，您會看到設備已經上線

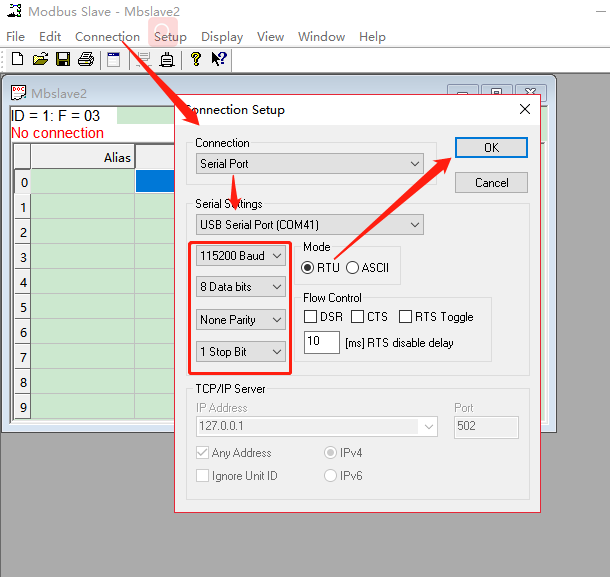

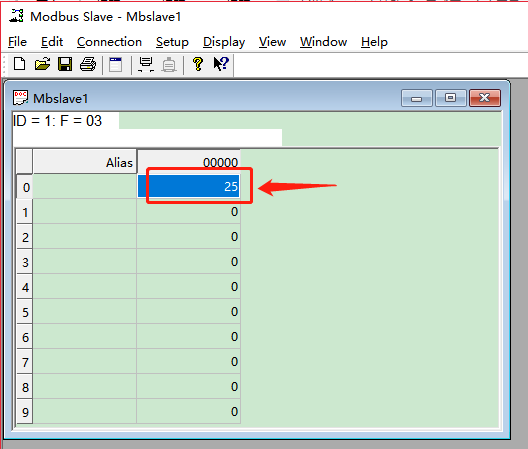

16、打開modbus軟件，點擊連接。選擇串口com41（C216的串口用usb轉232接到電腦上的），串口參數要和C216一致。

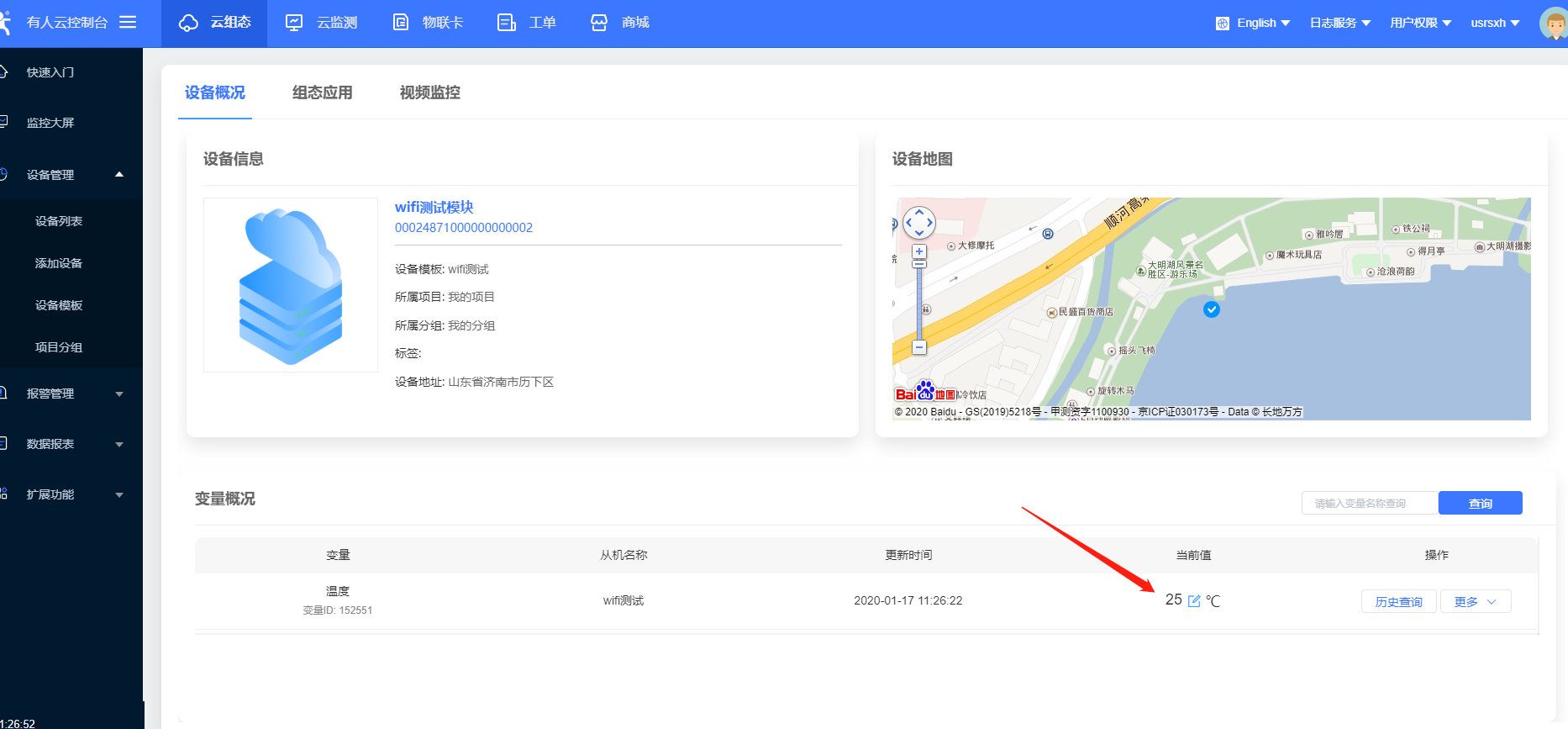

17、透?jìng)髟瓶梢钥吹?/span>216上報的數據，數據采集頻率前面第10步配置的是1分鐘，所以數據會1分鐘采集一次，也可以點擊更多 - 主動采集，直接采集數據。
