1、資料下載：

導軌式WIFI串口服務器 USR-DR404 產品介紹：http://imbacareer.com.cn/Product/289.html

軟件設計手冊：http://imbacareer.com.cn/Download/894.html

說明書：http://imbacareer.com.cn/Download/895.html

硬件設計手冊：http://imbacareer.com.cn/Download/828.html

規格書：http://imbacareer.com.cn/Download/829.html

串口AT指令配置軟件下載鏈接：http://imbacareer.com.cn/Download/707.html

USR-TCP232-Test有人網絡調試助手軟件下載鏈接（串口調試助手二合一）：http://imbacareer.com.cn/Download/27.html

USR-VCOM 虛擬串口軟件下載鏈接http://imbacareer.com.cn/Product/72.html

2、準備工作：

注意：在開始測試之前，一定要把電腦上的防火墻關閉，退出殺毒軟件；在適配器設置中禁用本地網卡、VPN、虛擬機以及其他的網絡設備。

3、硬件連接：

USR-DR404（以下簡稱DR404）使用端子供電，注意DR404端子 + 接電源正，DR404端子 -接電源負。電源供電范圍使用DC：5-36V 。

串口接線，調試可以使用USB-RS485串口線去接線。DR404的485端子A接USB-RS485的A，DR404的485端子B接USB-RS485的B。注意：如果接客戶485設備，設備有GND，地線接端子的G。

USR-DR404安裝wifi天線，棒狀wifi天線。

路由器一個，我用的是公司路由器產品USR-G806，路由器的wifi名稱是USR-G806-0011-JIN，密碼是88888888。

接線如下圖：

4、登錄網頁：

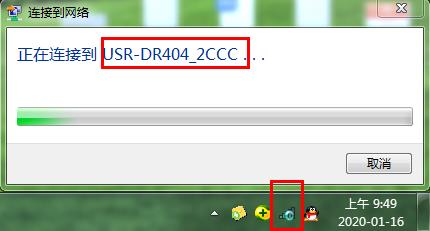

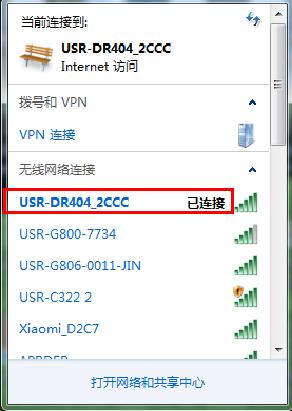

USR-DR404出廠默認是AP模式，電腦無線網卡去搜索USR-DR404的wifi。

舉例USR-DR404_2CCC，熱點名稱是產品名+下劃線+MAC后4位。MAC可以用產品右側貼膜標簽上看到，MAC：9CA525A12CCC。

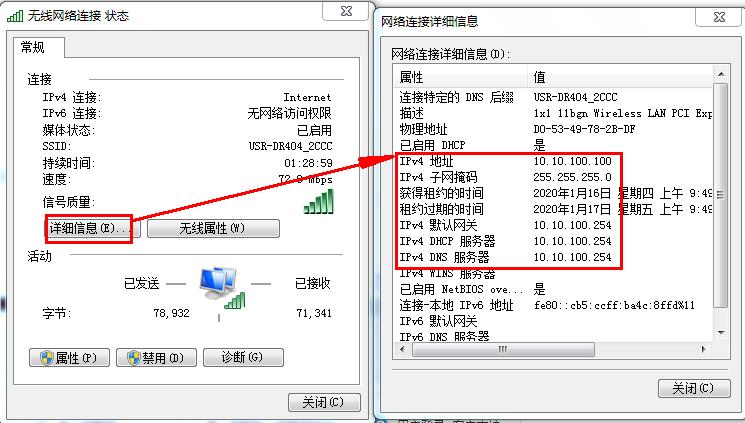

可以通過無線網絡連接，去查看狀態，點擊詳細信息，就可以看到電腦連接USR-DR404，電腦的IP是10.10.100.100。

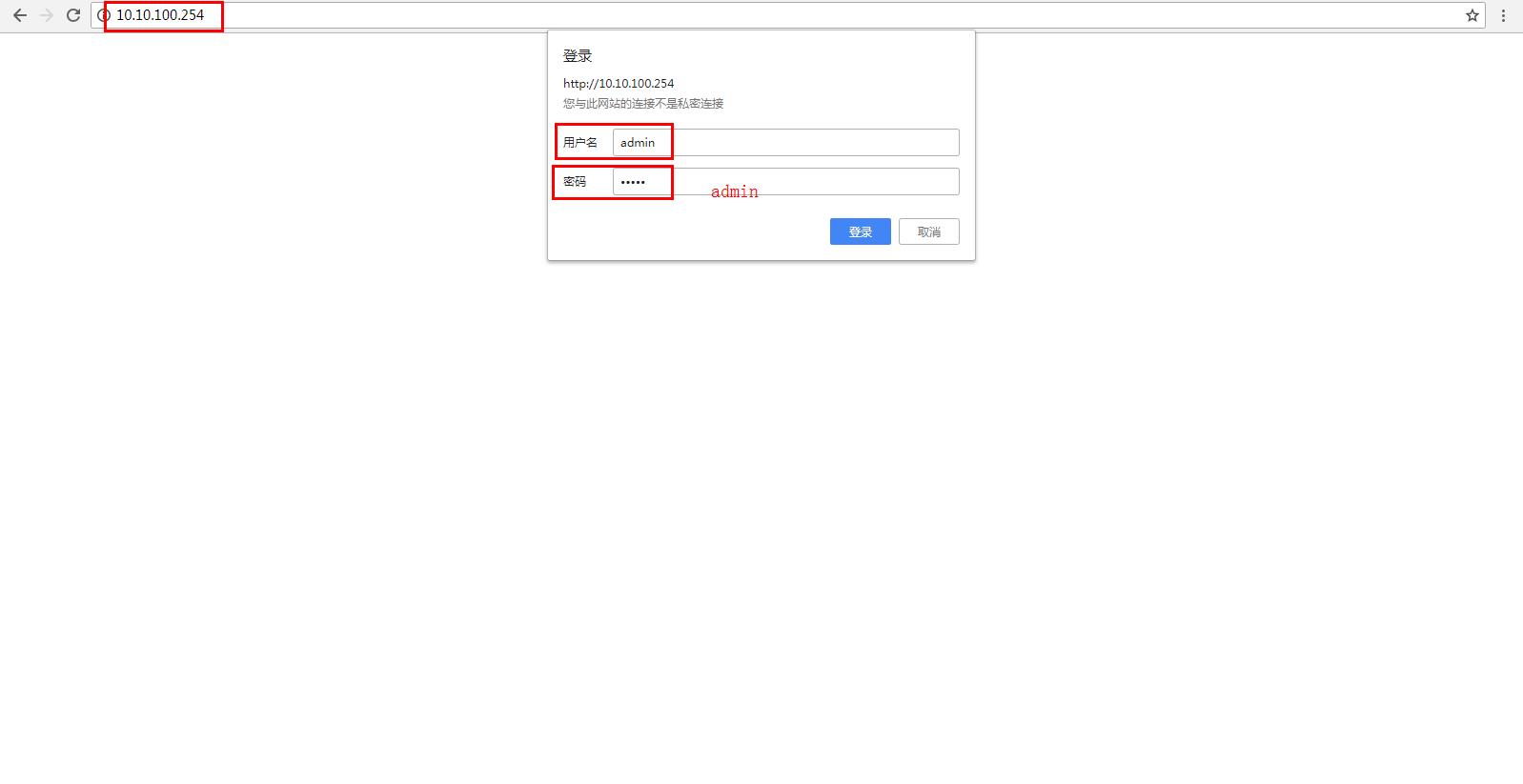

USR-DR404默認IP是10.10.100.254，用這個IP，在瀏覽器輸入，進入U(xiǎn)SR-DR404的內置網頁，可以對DR404進行參數查看和參數配置。登錄用戶名和密碼都是admin。

5、配置STA模式參數：

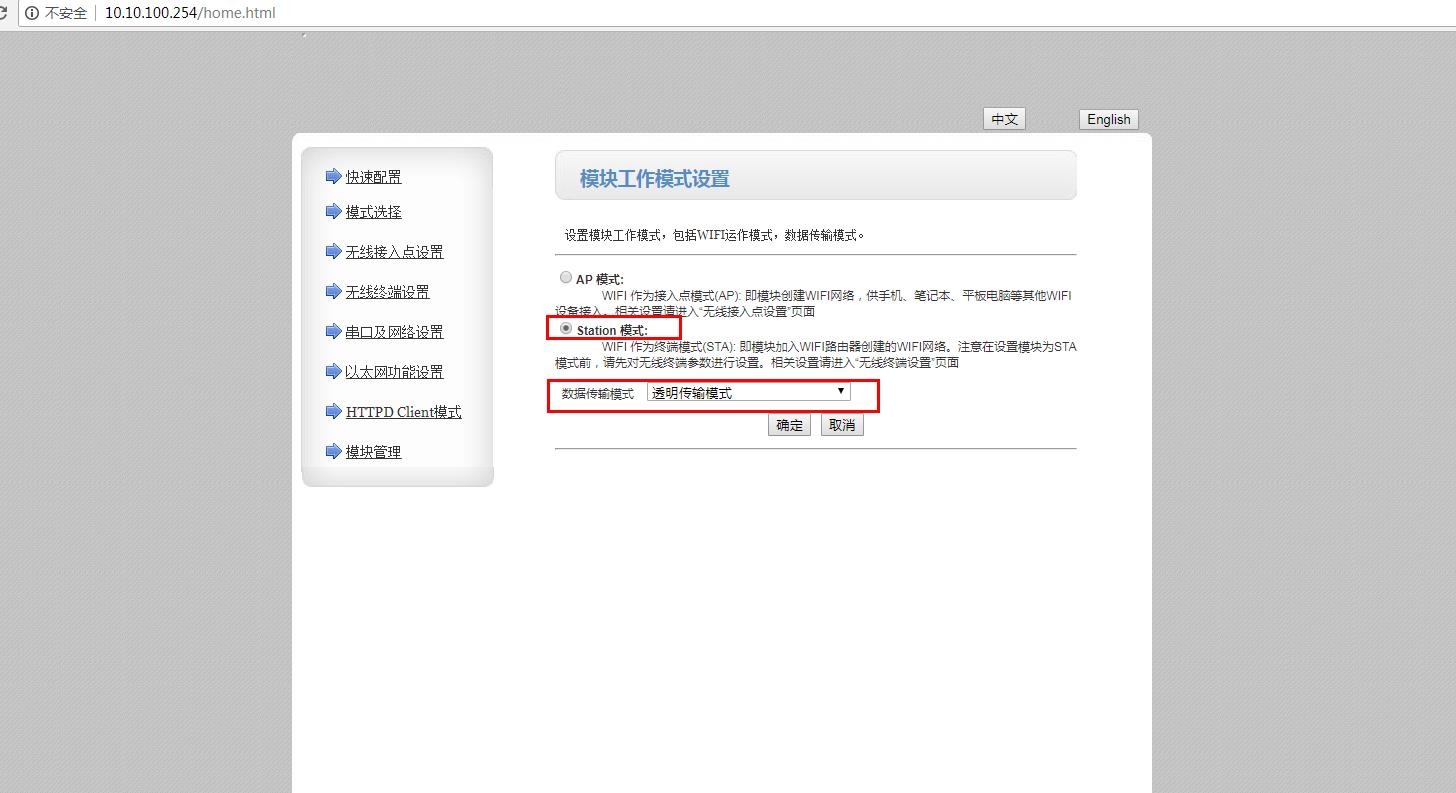

在網頁上將工作模式從AP模式改為STA模式，保存參數。

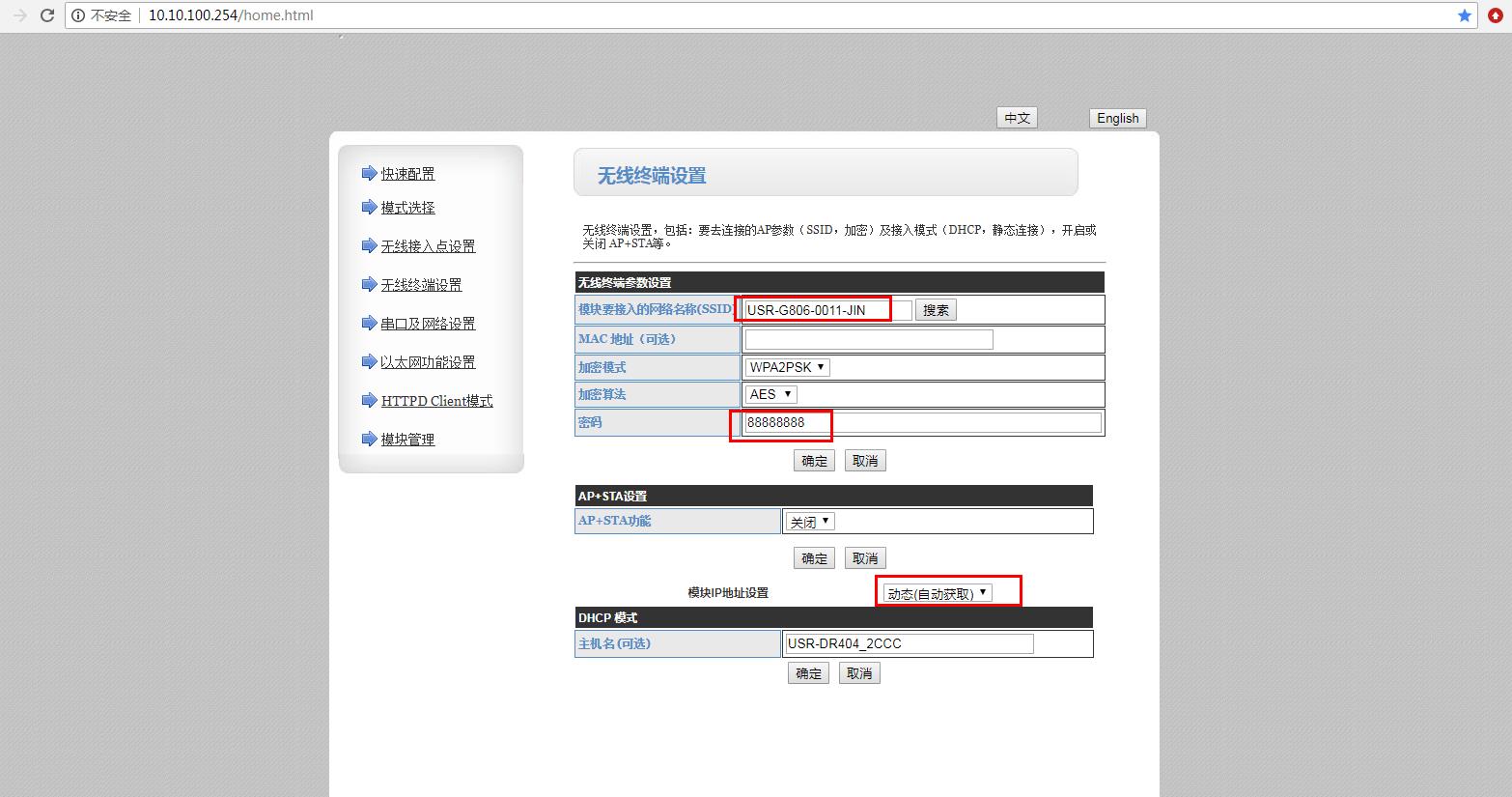

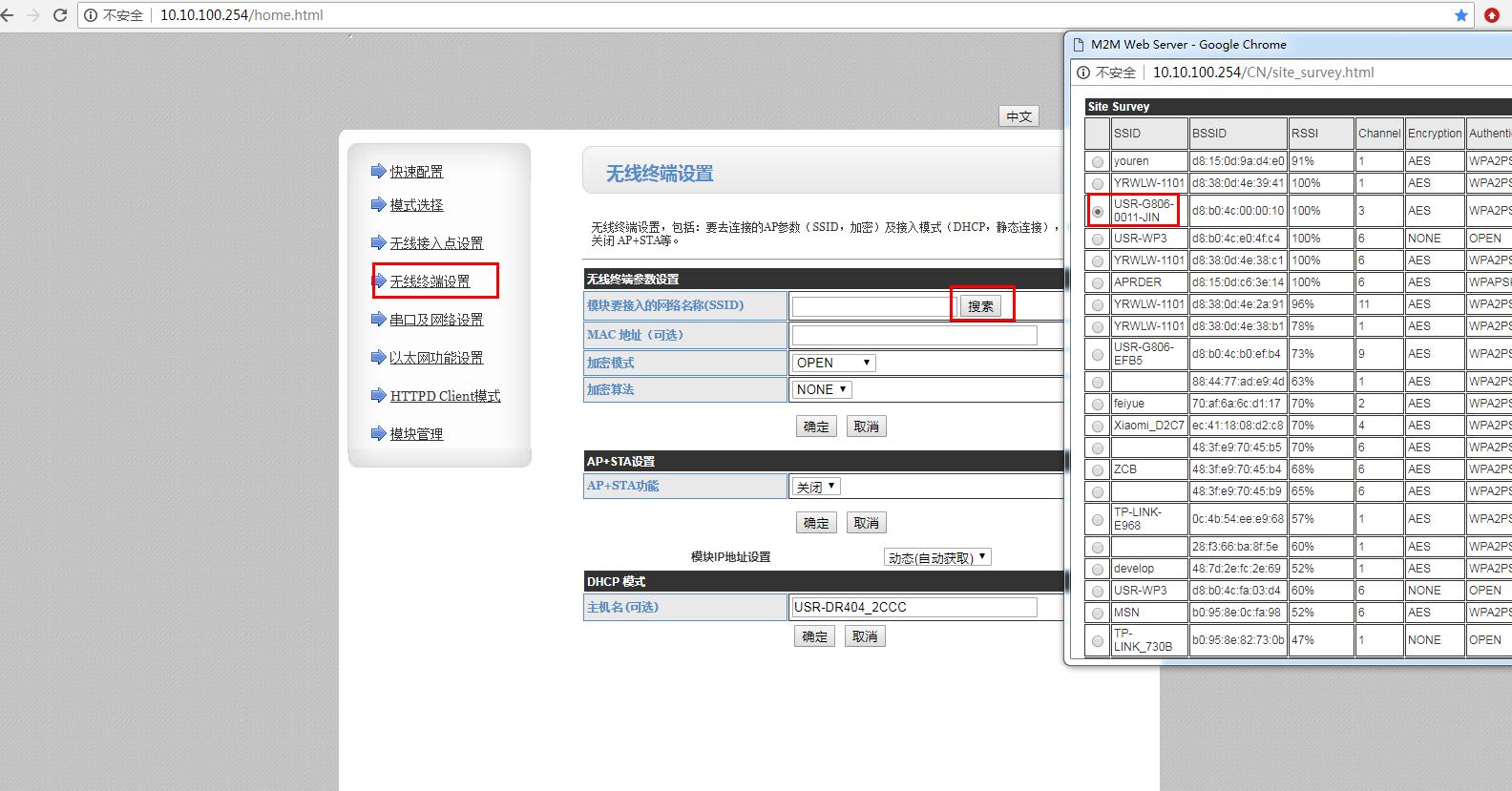

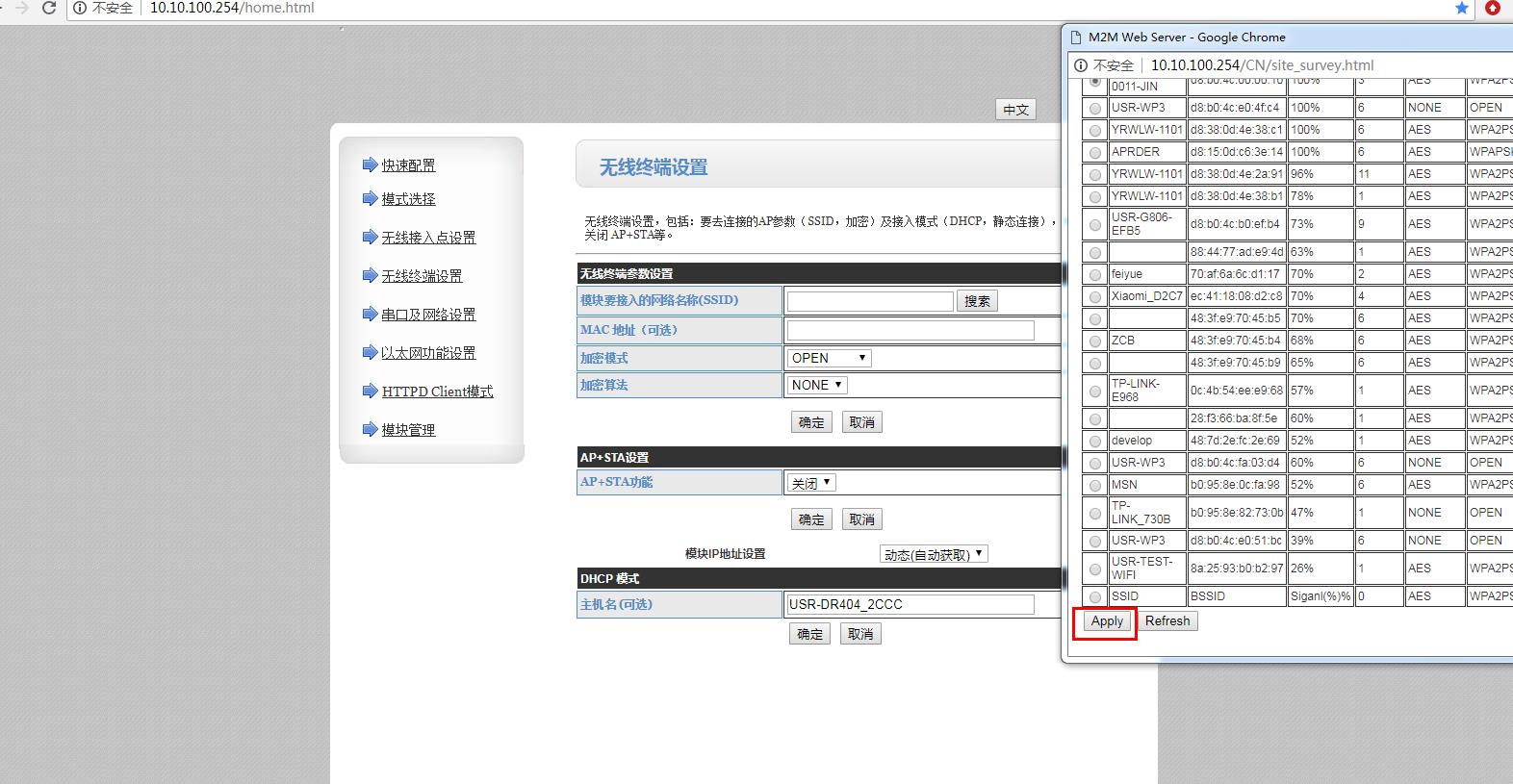

在網頁無線終端設置，點擊搜索，搜索要連接路由器的wifi名稱，選中，點擊APPLY

在網頁無線終端設置，輸入路由器熱點的密碼。點擊保存參數，重啟USR-DR404。

STA模式設置成功之后，電腦無線連接USR-G806的wifi，用路由器IP登錄路由器網頁。

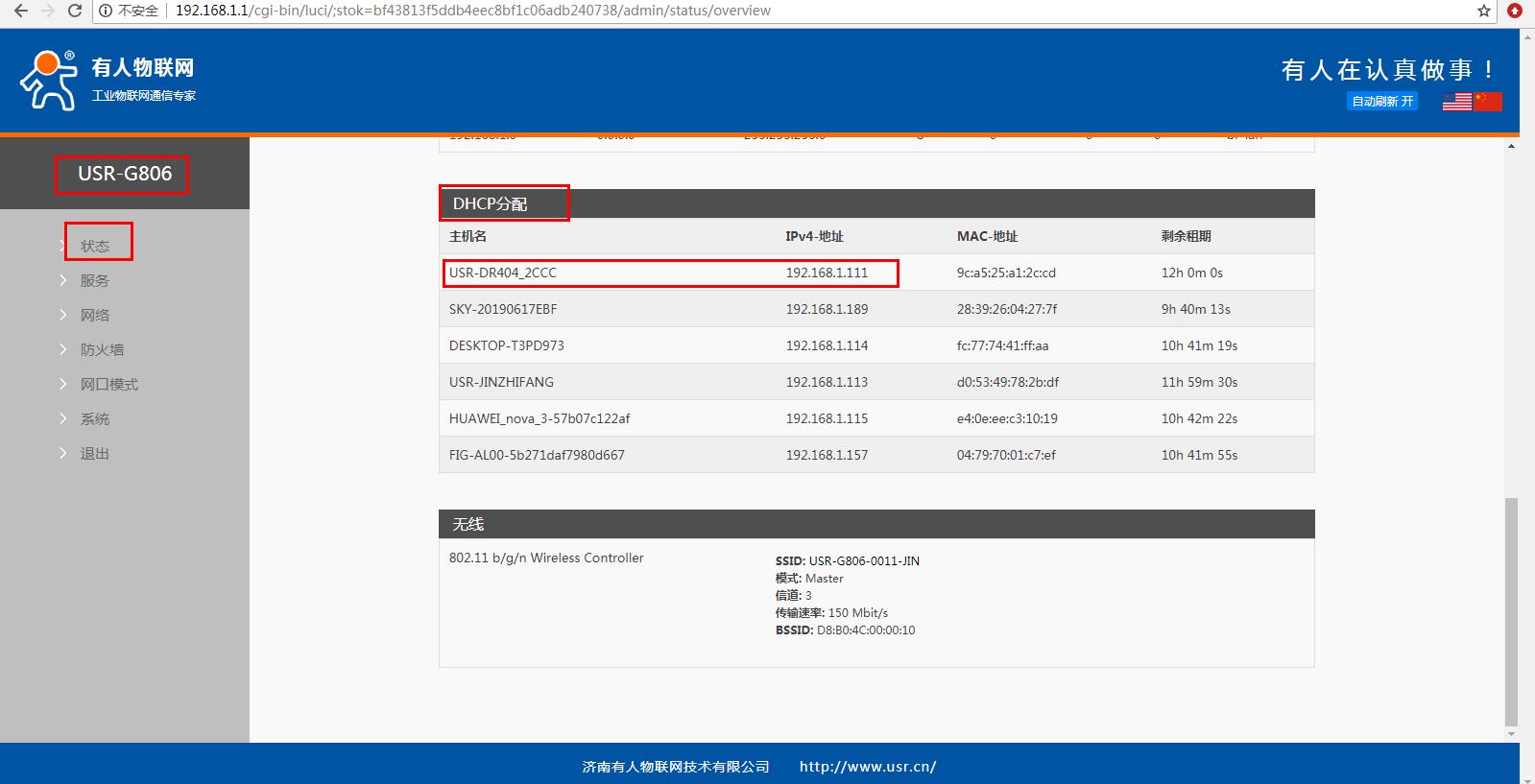

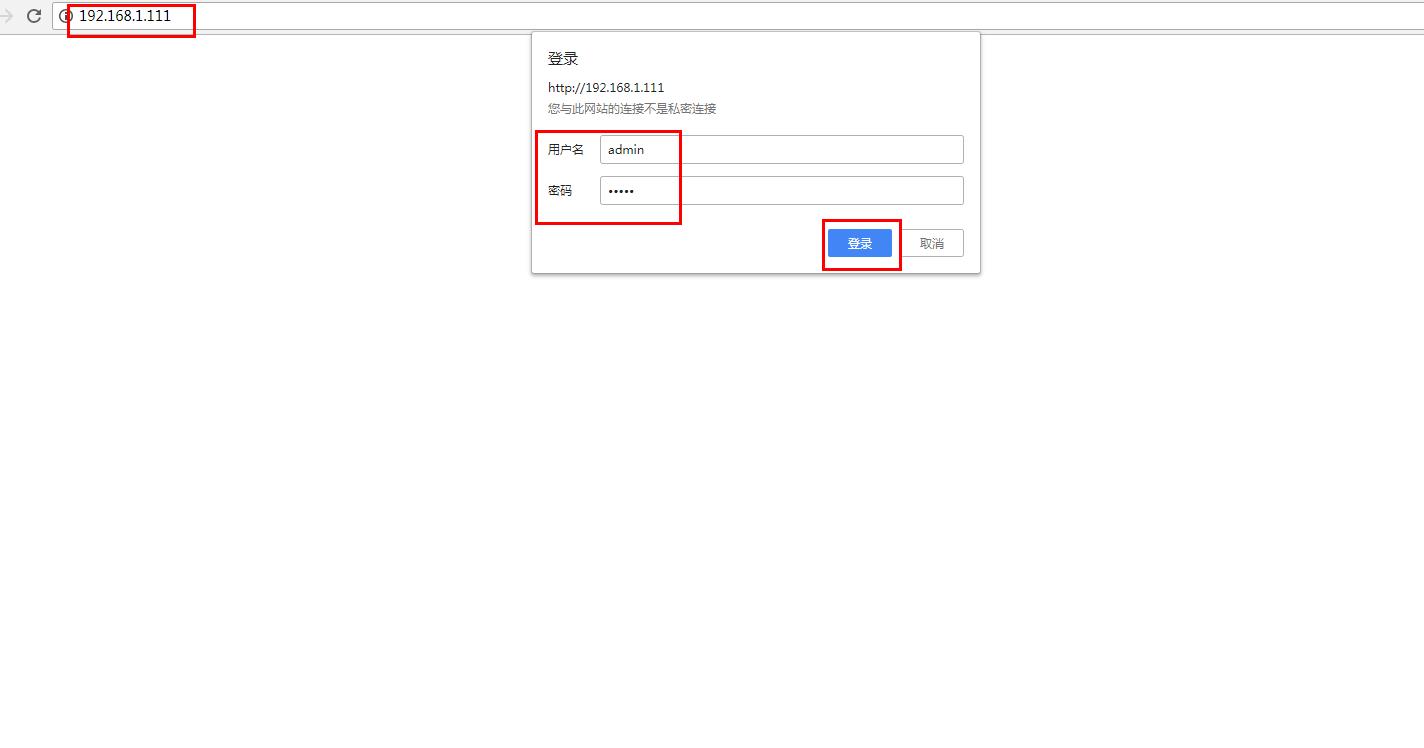

在路由器狀態，查看DHCP分配給DR404的IP，192.168.111。然后用這個IP去登錄DR404的內置網頁。

6、4種工作模式調試方法和步驟截圖：

USR-DR404默認串口參數是57600，NONE，8,1

網絡參數默認是TCP server工作模式，端口是8899。

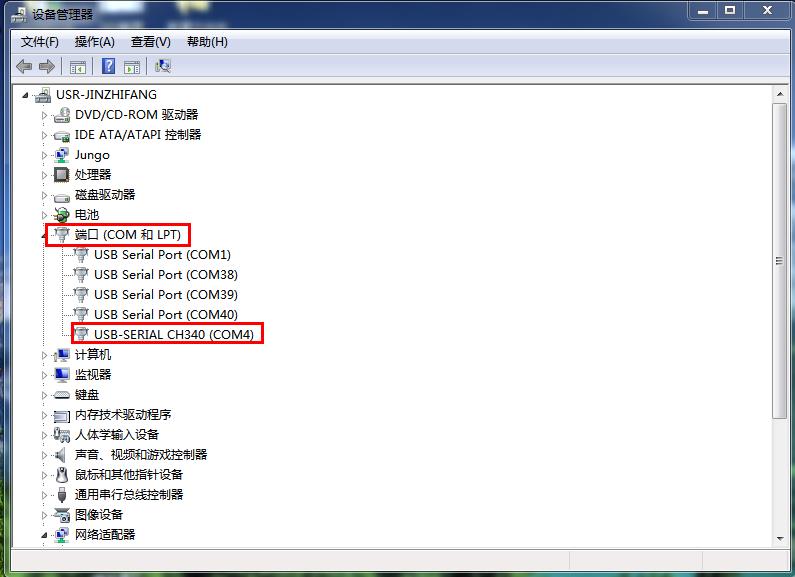

將USB-RS485串口線接電腦USB口，在電腦上設備管理器中，查看USB-RS485線的串口號，是COM4。

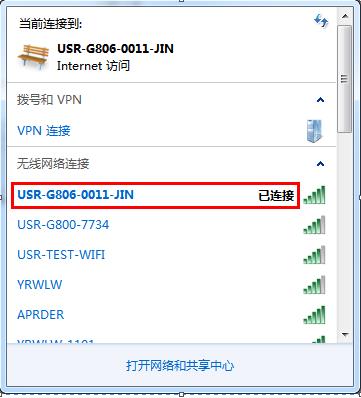

電腦連接USR-G806的wifi，查看無線網絡狀態，電腦的IP，192.168.1.113。

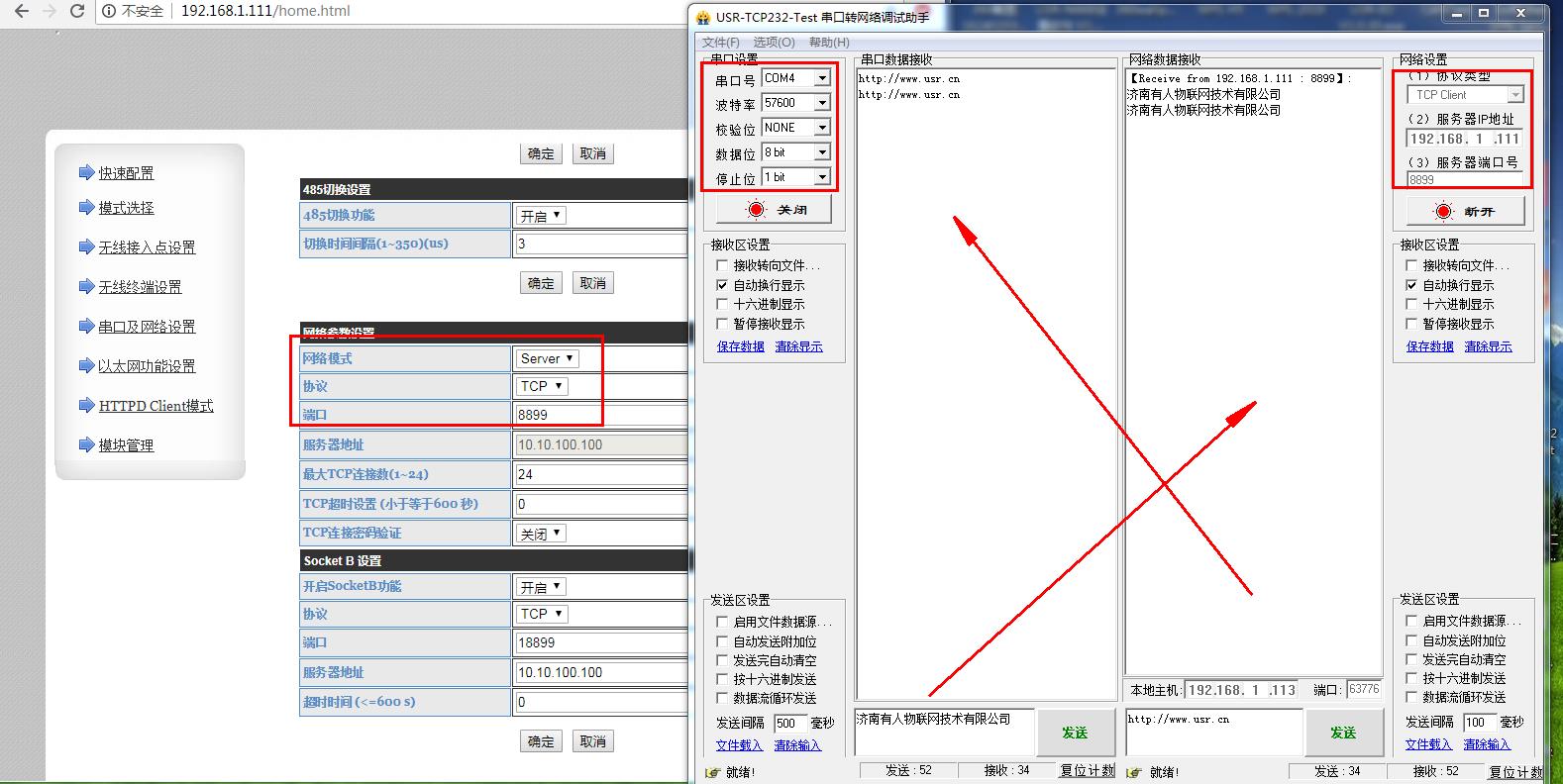

（1）工作模式：TCP server

打開USR-TCP232-TEST網絡助手，左側串口部分用COM4打開，串口參數和DR404設置一致，網絡端設置TCP client，客戶端，服務器IP填DR404的IP，服務器的端口填8899。

點擊連接。

USR-DR404做TCP server服務器，電腦網絡助手做TCP client客戶端。

然后用USR-TCP232-TEST網絡助手測試串口和網絡之間的數據傳輸。

注意：485是半雙工，不能雙向同時發數據。

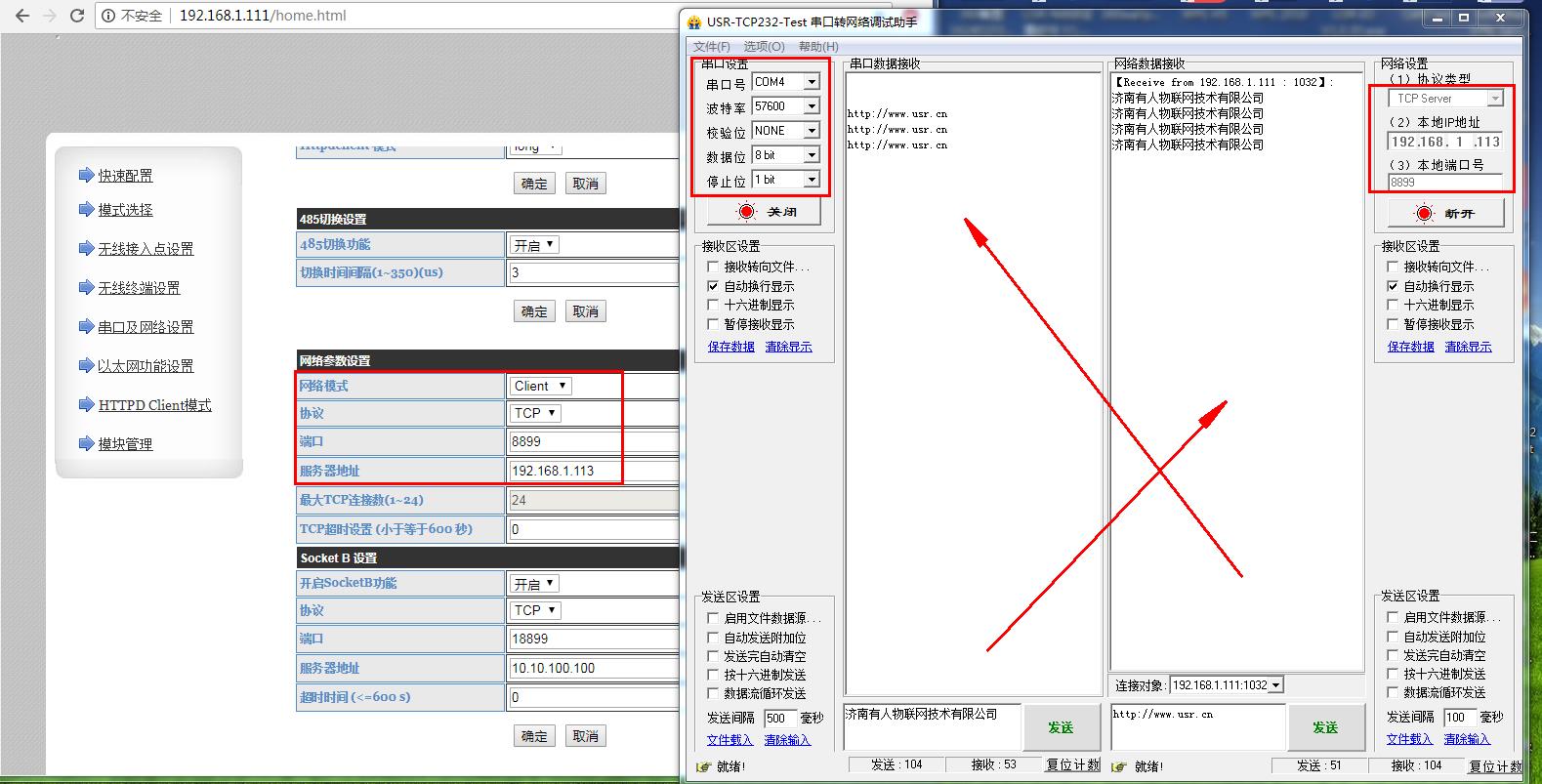

（2）工作模式：TCP client

打開USR-TCP232-TEST網絡助手，左側串口部分用COM4打開，串口參數和DR404設置一致，網絡端設置TCP server，本機IP填電腦的IP 192.168.113，本地端口填8899。

點擊連接。

USR-DR404做TCP client客戶端，電腦網絡助手做TCP server 服務器。

然后用USR-TCP232-TEST網絡助手測試串口和網絡之間的數據傳輸。

注意：485是半雙工，不能雙向同時發數據。

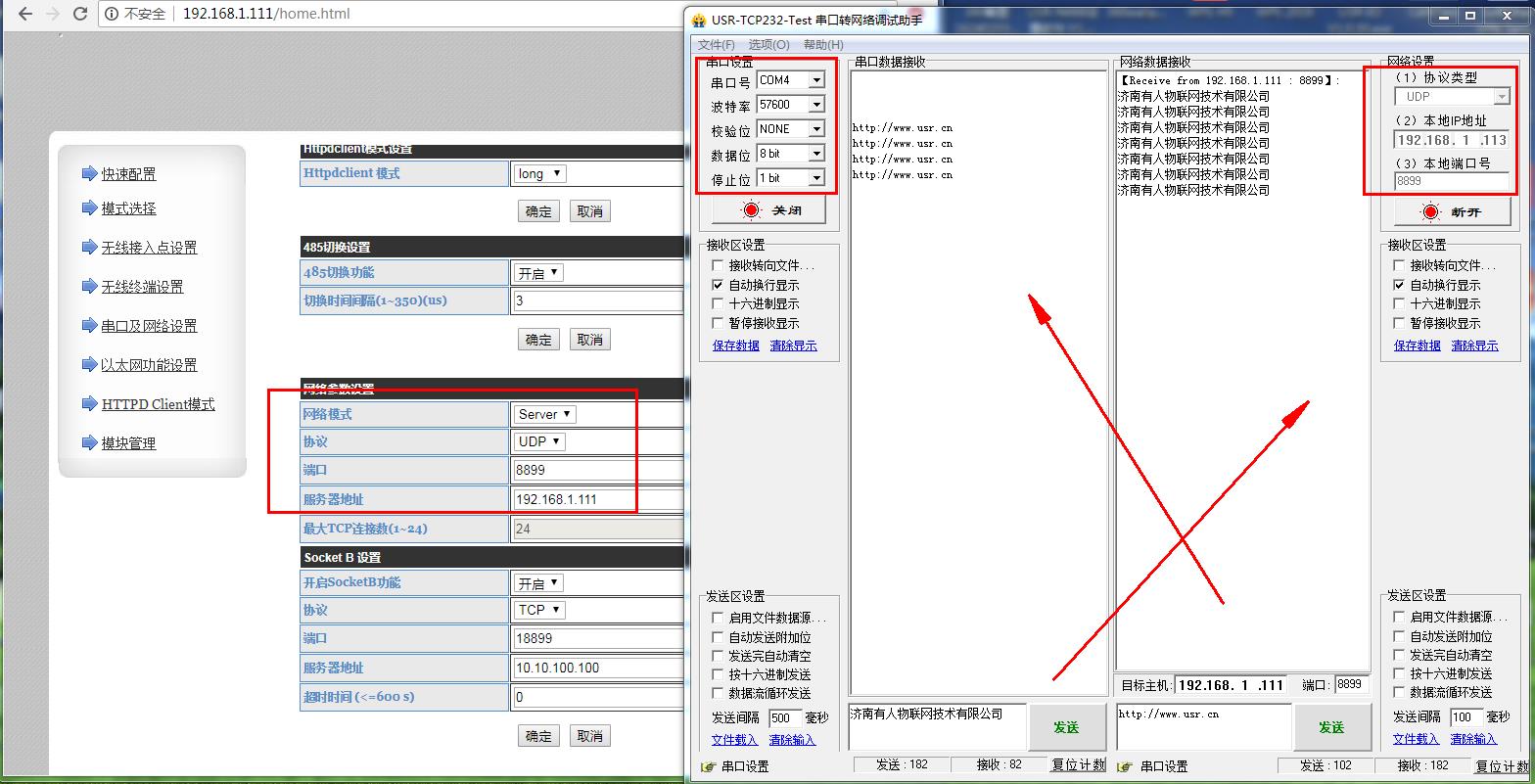

（3）工作模式：UDP server

打開USR-TCP232-TEST網絡助手，左側串口部分用COM4打開，串口參數和DR404設置一致，網絡端設置UDP，本機IP填電腦的IP 192.168.1.113，本地端口填8899。

點擊連接。

USR-DR404做UDP server，電腦網絡助手做UDP。

然后用USR-TCP232-TEST網絡助手測試串口和網絡之間的數據傳輸。

注意：485是半雙工，不能雙向同時發數據。UDP網絡先給串口發數據，串口再給網絡發數據。

（4）工作模式：UDP client

打開USR-TCP232-TEST網絡助手，左側串口部分用COM4打開，串口參數和DR404設置一致，網絡端設置UDP，本機IP填電腦的IP 192.168.1.113，本地端口填8899。

點擊連接。

USR-DR404做UDP client，電腦網絡助手做UDP。

然后用USR-TCP232-TEST網絡助手測試串口和網絡之間的數據傳輸。

注意：485是半雙工，不能雙向同時發數據。UDP網絡先給串口發數據，串口再給網絡發數據。
