1、需要下載的軟件

USR-WIFI232-Setup-AT指令設置軟件：http://imbacareer.com.cn/Download/91.html

USR-TCP232-Test 串口網絡二合一調試工具：

http://imbacareer.com.cn/Download/27.html

2. 快速聯網協議

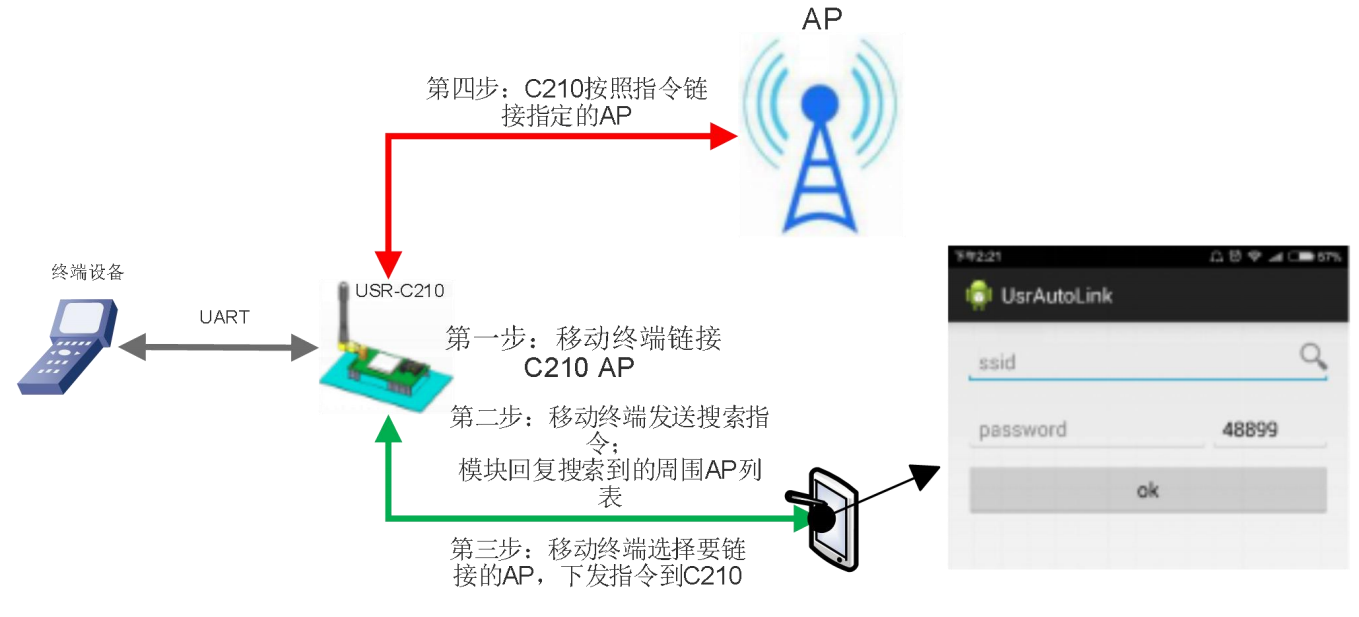

模塊工作在 AP 模式下時，會開啟一個用于接收快速聯網協議命令的 UDP 端口，端口號為 48899（與局域網搜索端口相同，可設置）。電腦或手機可與模塊 Wi-Fi 網絡直連，通過 UDP 協議下的指令，查詢 SSID 信息列表和 設置路由器 SSID 及密碼。設置完成后，模塊會自動重啟，連接至設定的路由器，此時工作在 STA 模式。

協議格式說明：

a. 查詢指令

回復指令

例子：

手機發送給模塊（十六進制數）：FF 00 01 01 02

模塊返回給手機（十六進制數）：FF 00 14 81 02 54 45 53 54 31 00 40 0D 0A

54 45 53 54 32 00 37 0D 0A 1F

解釋：手機向模塊發送查詢指令，查詢路由器相關信息。模塊返回給手機的信息是：有 2 個路由器，路由器 1 的 SSID 為“TEST1”，信號強度為 64%；路由器 2 的 SSID 為“TEST2”，信號強度為 55%。

注：模塊回復的路由器信息是根據信號強度排序過的。

b. 設置命令

回復指令

例子：

手機發送給模塊（十六進制數）：FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F

模塊返回給手機（十六進制數）：FF 00 03 82 01 01 87

解釋：手機向模塊發送設置指令，設置 SSID 為“TEST1”，密碼為“12345678”。模塊返回給手機的信息是：存在 SSID 為“TEST1”的網絡，密碼格式正確。

3. 測試舉例

配置C210連接路由ssid為“TEST1”,密碼為“12345678”的路由：

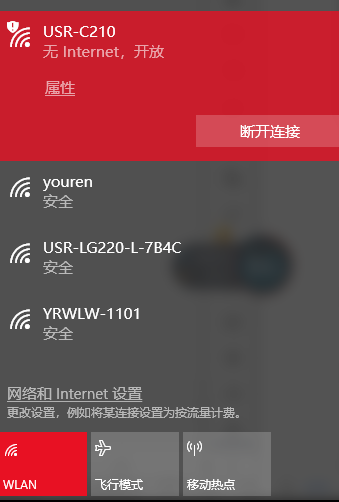

a. C210默認為AP模式，電腦連接C210的wifi。

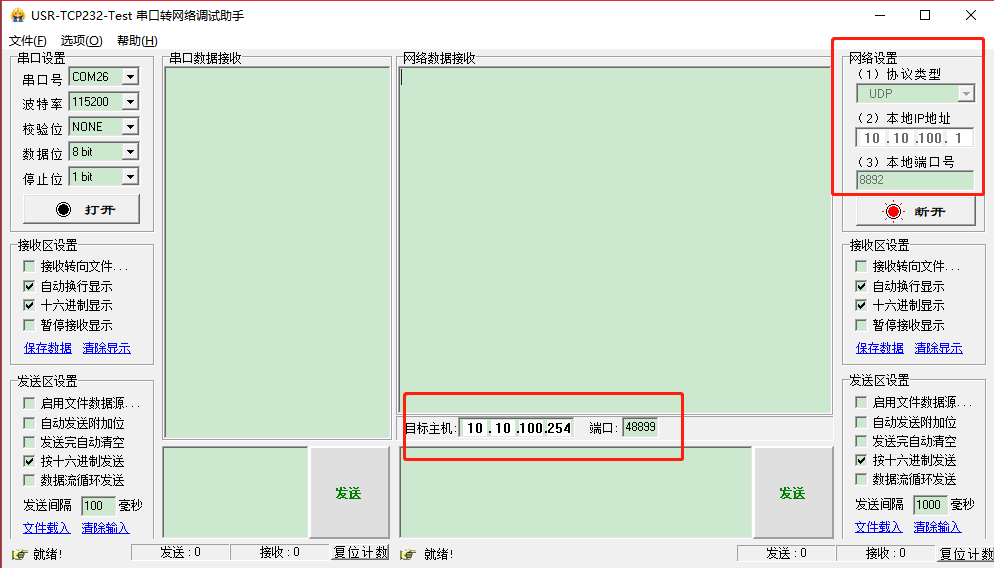

b. 打開USR-TCP232-Test串口與網絡調試助手，網絡設置 - 協議類型:UDP,

本地ip為電腦連接C210獲取到的ip,本地端口自定義設置。

設置完點擊連接。

設置目標主機為210模塊自身lan口IP，默認為10.10.100.254，端口：48899

（C21X、C322系列模塊端口：48899， USR-WIFI232-A2\B2端口號為49000 ）

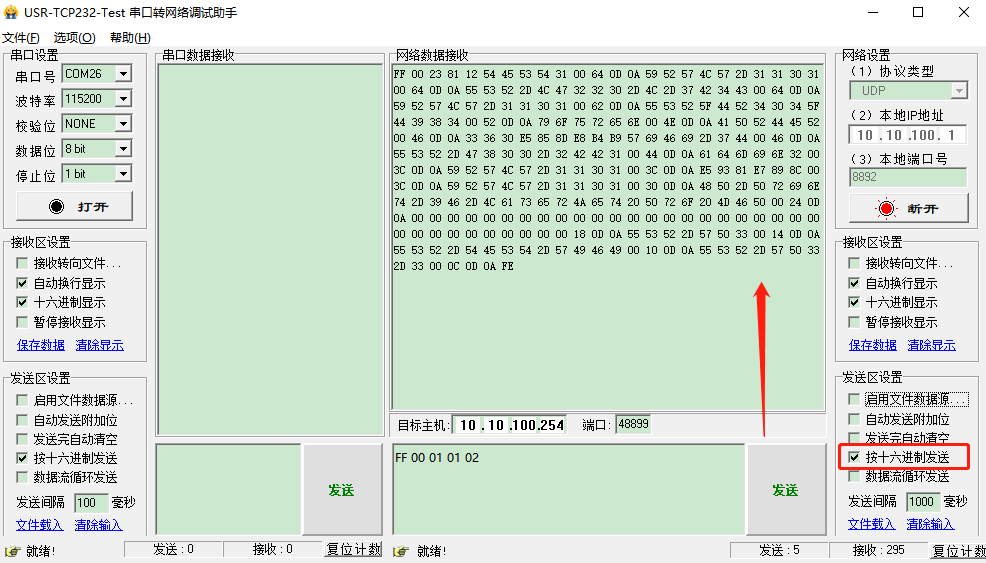

c. 按十六進制發送 “FF 00 01 01 02”,查詢周圍路由wifi。

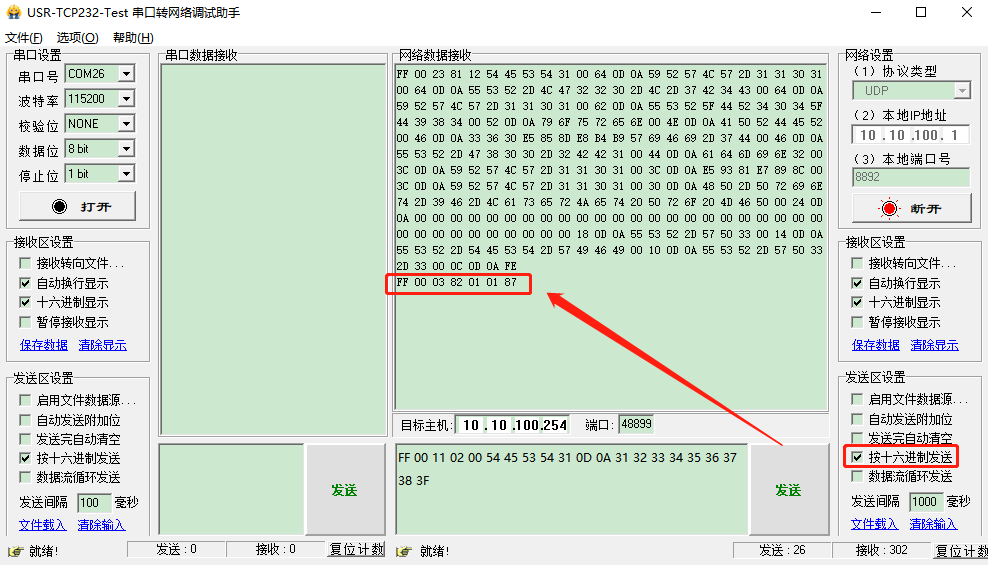

d. 配置要連接的路由“TEST1”、密碼為“12345678”按十六進制發送“FF 00 11 02 00 54 45 53 54 31 0D 0A 31 32 33 34 35 36 37 38 3F”

e. 查詢模塊是否配置并連接路由wifi.

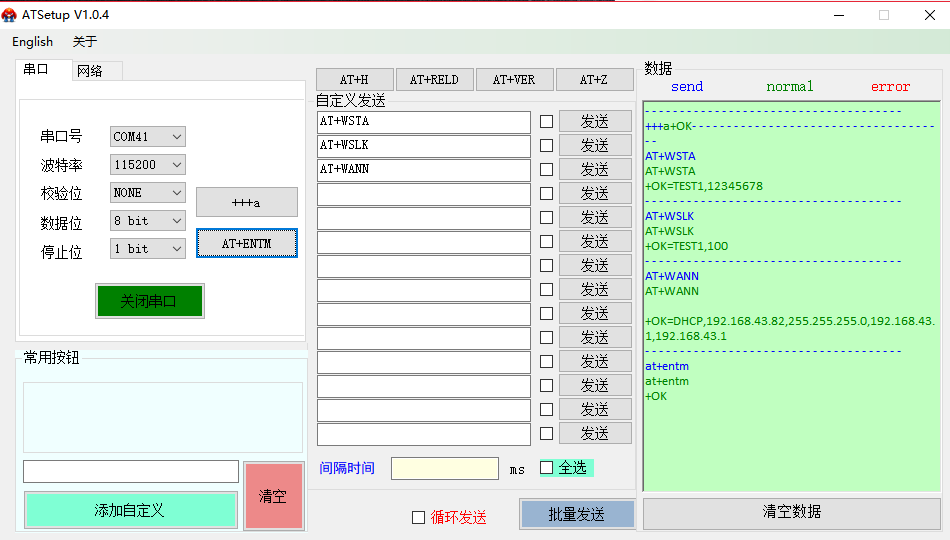

打開ATSetup軟件，正確打開串口，點擊“+++a”返回OK進入AT命令模式。

AT+WSTA ：查詢STA模式下連接wifi的ssid與密

AT+WSLK ：查詢STA鏈接狀態

AT+WANN ：查詢獲取到的IP

AT+ENTM ：退出AT指令模式
