SimpleLink資料下載:http://imbacareer.com.cn/Download/218.html
USR-WIFI232-Setup-AT指令設置軟件:http://imbacareer.com.cn/Download/91.html
C322說明書:http://imbacareer.com.cn/Download/215.html
C322軟件設計手冊:http://imbacareer.com.cn/Download/308.html
C322硬件設計手冊:http://imbacareer.com.cn/Download/309.html
(1) 首先在移動終端上安裝 APP。
(2) 將模塊焊接到測試底板上,模塊正常供電。
(3) 手機連接C322要配置的路由wifi。

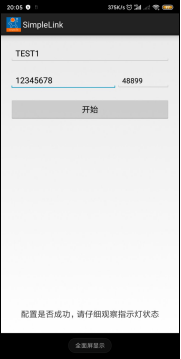

(4) 打開Simplelink APP,輸入wifi密碼端口號:48899,拉低模塊 Reload 引腳 1-3 秒,則模塊進入 Simplelink 配置,模塊不斷檢測接收的數據包,成功解析出接收到廣播包的 SSID 和密碼后,模塊主動去連接 AP。
APP點擊“開始”,觀察模塊LINK指示燈狀態,常亮表示連接成功。
(5) 手機使用小紅人軟件打開串口,模塊默認串口參數為: 波特率 115200、無校驗、8 位數據位、1 位停止位。點擊“+++a”,會返回+ok,說明已經進入命令行模式。
AT+WSTA :查詢STA模式下連接wifi的ssid與密
AT+WSLK :查詢STA鏈接狀態
AT+WANN :查詢獲取到的IP
AT+ENTM :退出AT指令模式
