一、測試準備：

說明資料：

G806說明資料：

說明書：http://imbacareer.com.cn/Download/466.html

軟件設計手冊：http://imbacareer.com.cn/Download/467.html

本文檔用電腦模擬路由器下網口通信設備：

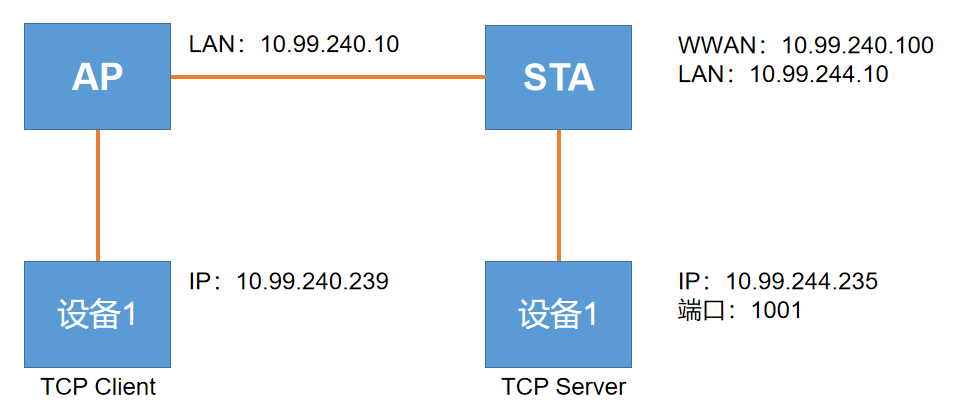

網絡拓撲：

二、參數設置修改

1、修改IP網段

修改兩臺路由器的LAN口IP為需要的網段，注意兩個路由器的LAN口網段不可以在同一網段。

注意：1>路由器出廠默認LAN口IP地址為：192.168.1.1

  2>ap路由器的LAN口不可以關閉DHCP

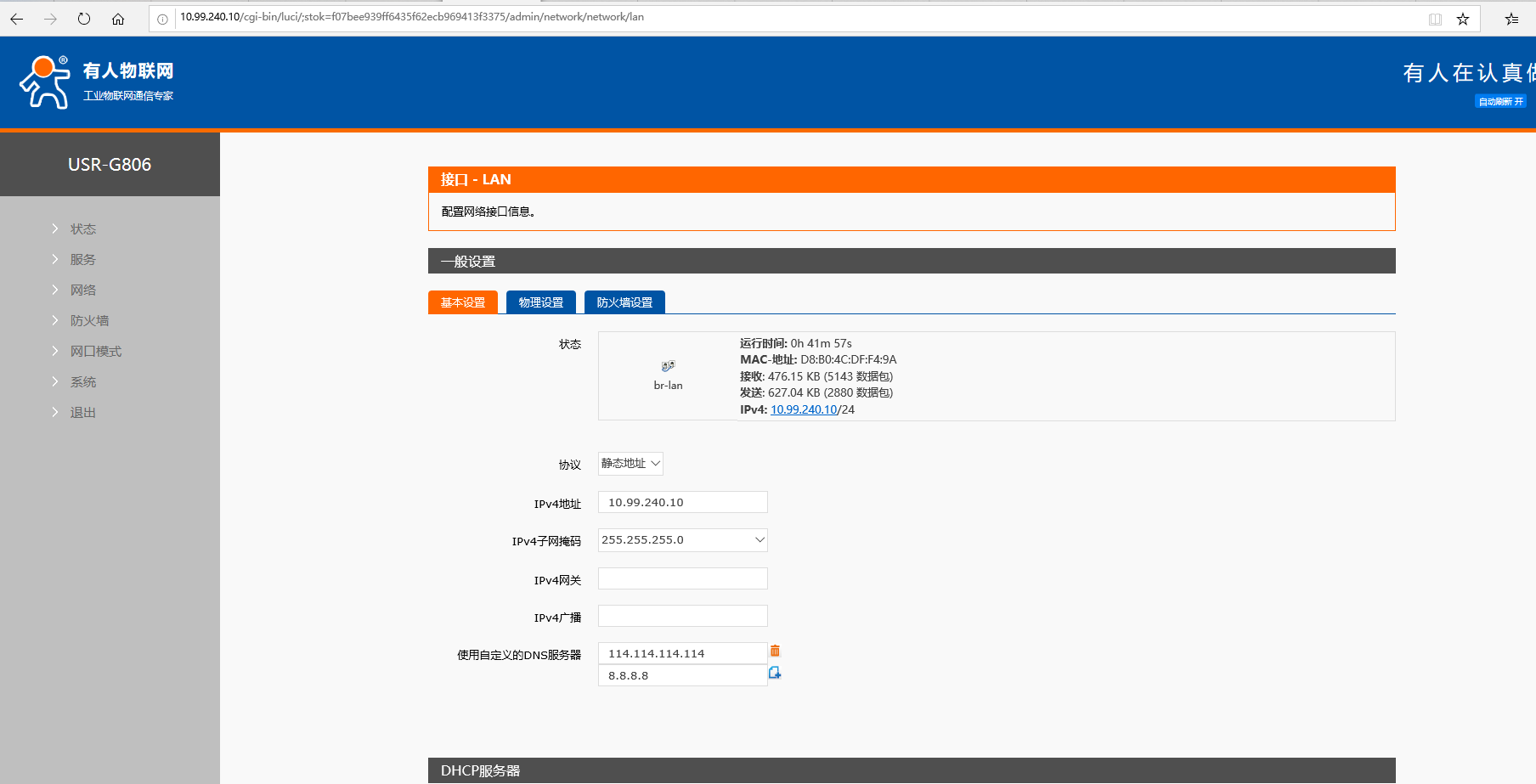

1>修改ap路由器的LAN口IP為10.99.240.10，修改后點擊保存、應用:

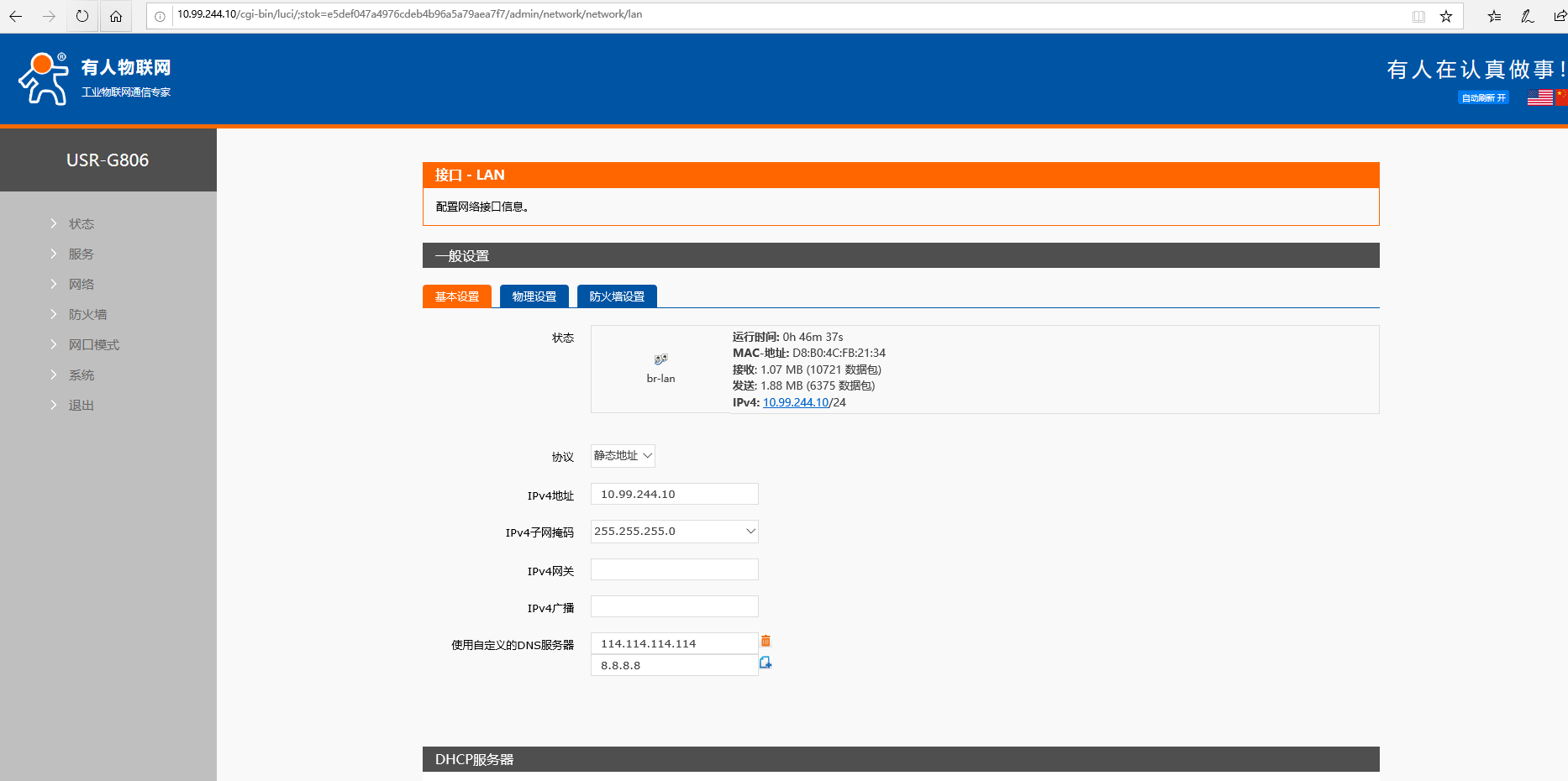

2>修改sta路由器的LAN口IP為10.99.244.10，修改后點擊保存、應用:

2、開啟無線客戶端功能

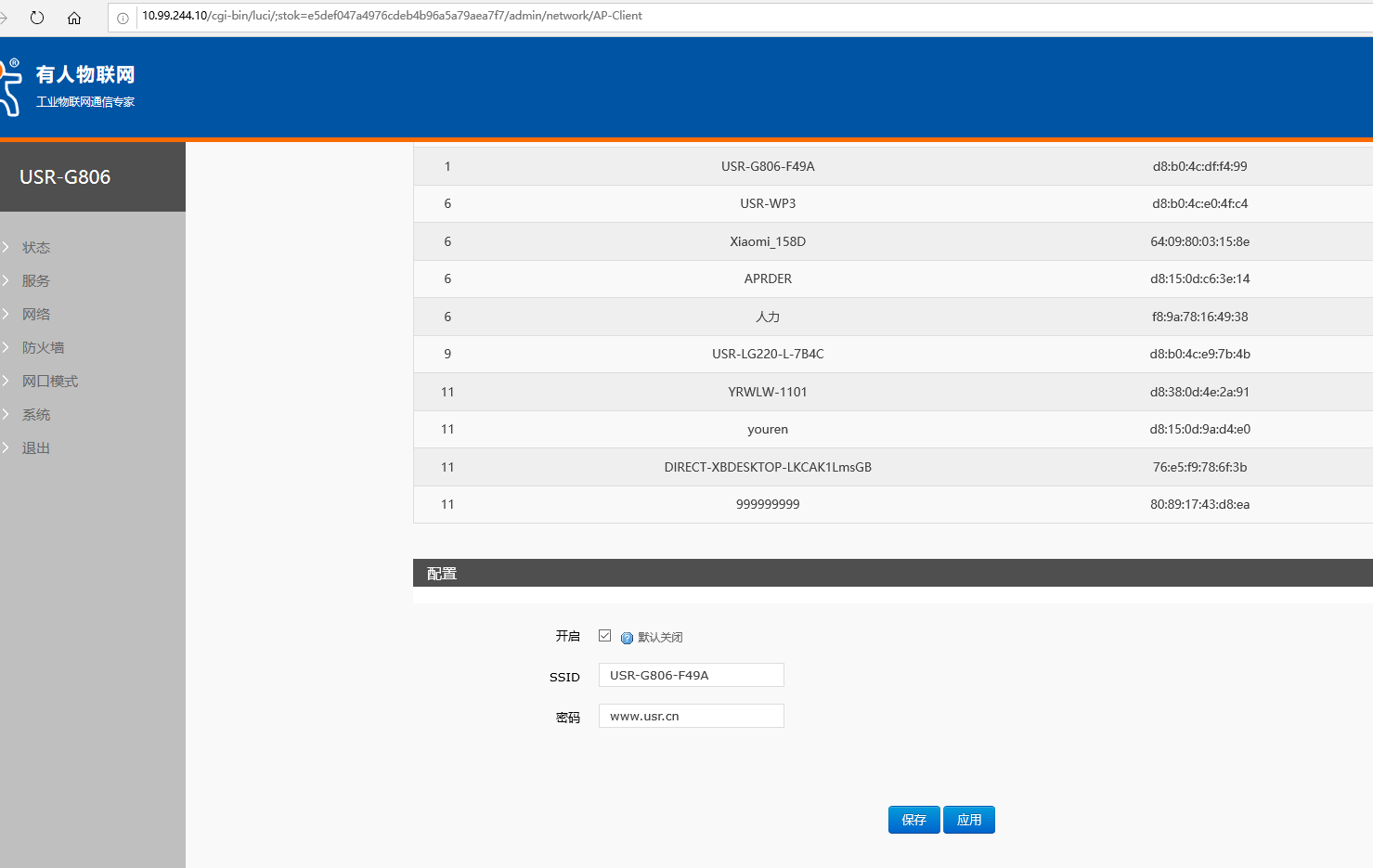

進入網絡----無線客戶端功能界面，勾選“開啟”，在上方列表中找到對應的AP的SSID（列表右側對應該AP信號強度，100為最強。），將AP的SSID和密碼正確填寫，然后點擊保存，應用。

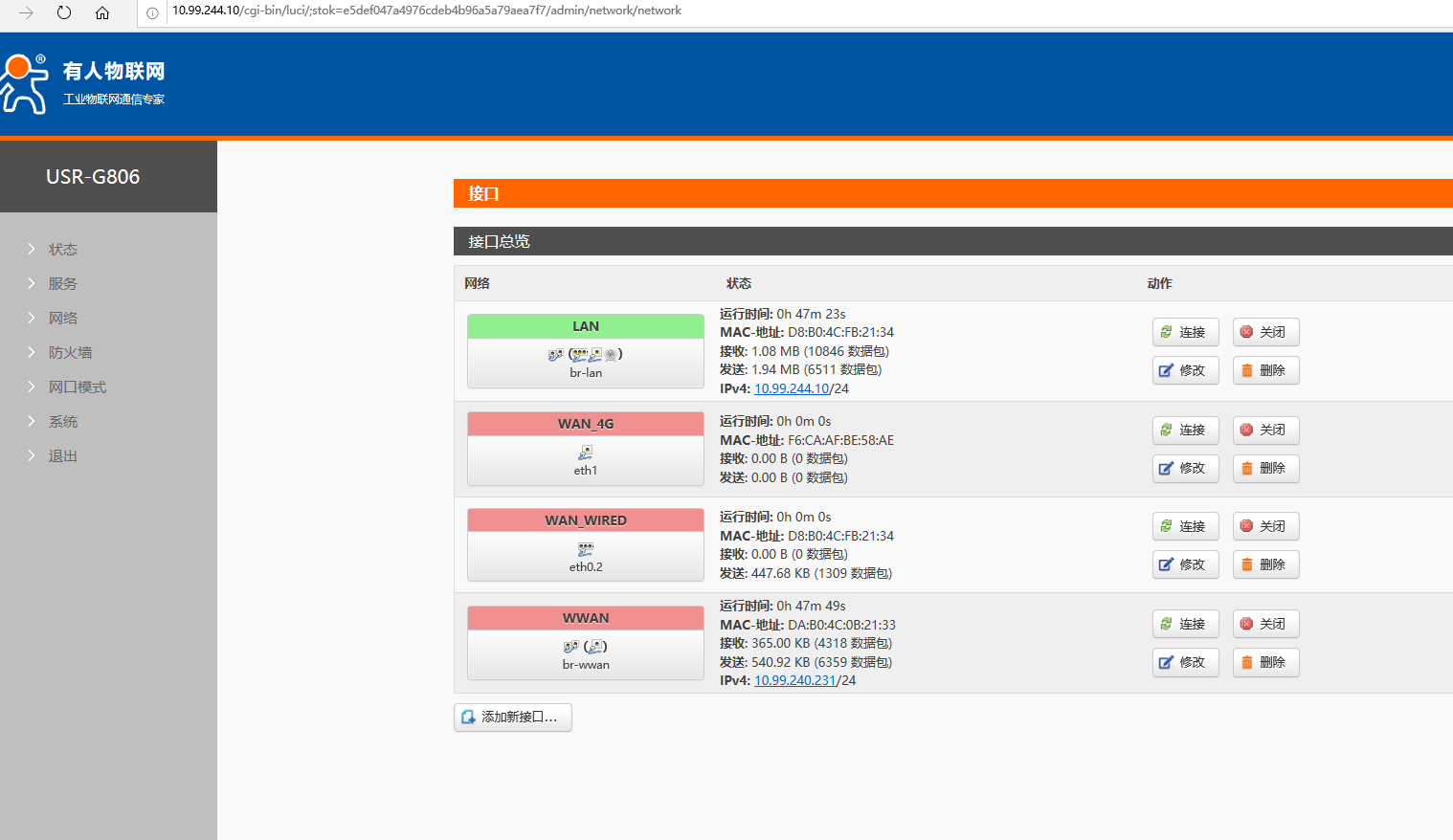

應用完成后，會在網絡----接口界面生成一個WWAN接口，該接口會自動獲取到一個IP，該IP是動態從上級的AP路由器獲取。

3、MAC綁定IP

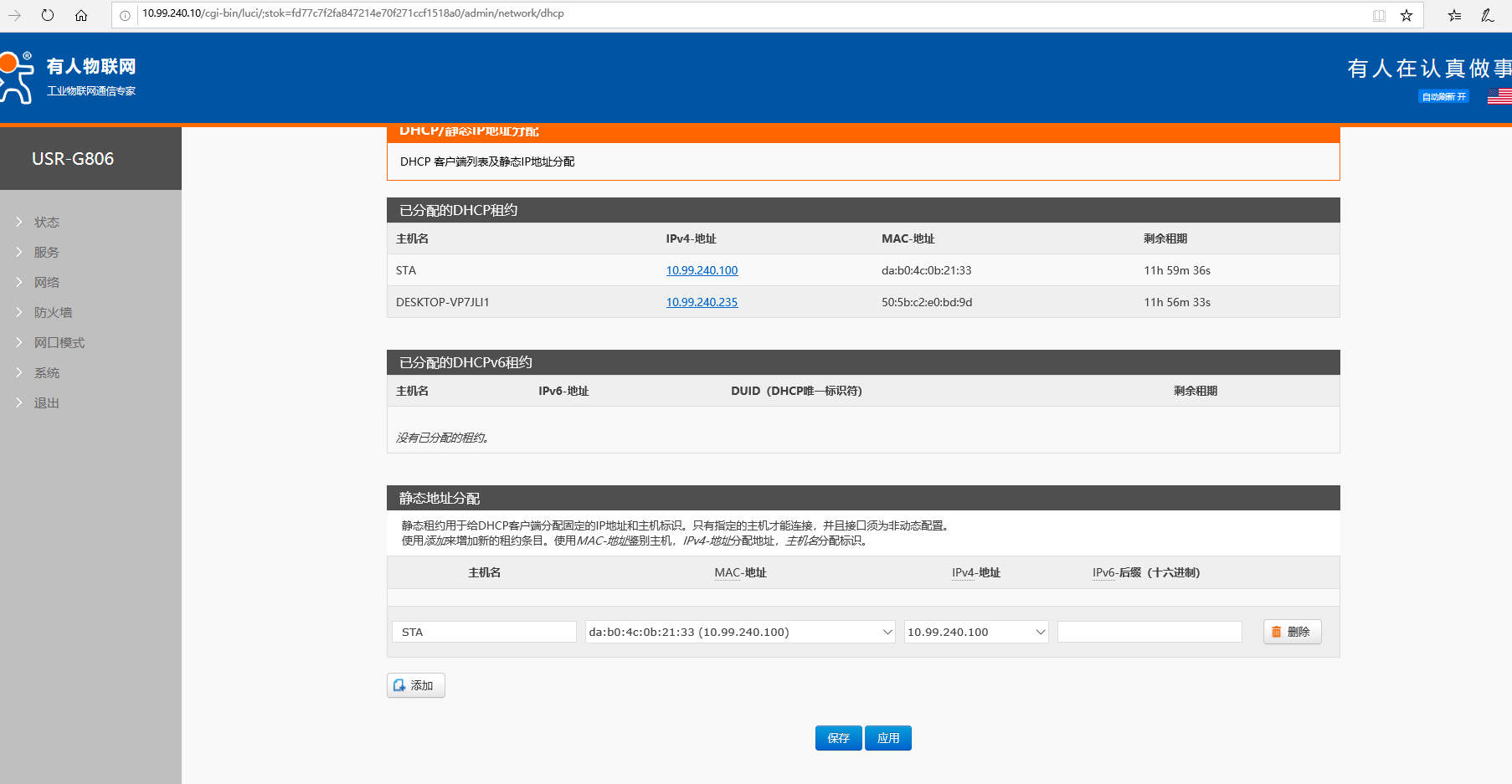

在ap路由器進入網絡----DHCP/DNS界面，設置mac綁定，為sta設備設定wwan口固定IP,比如10.99.240.100。設置完之后保存應用，重啟設備

4、設置端口轉發

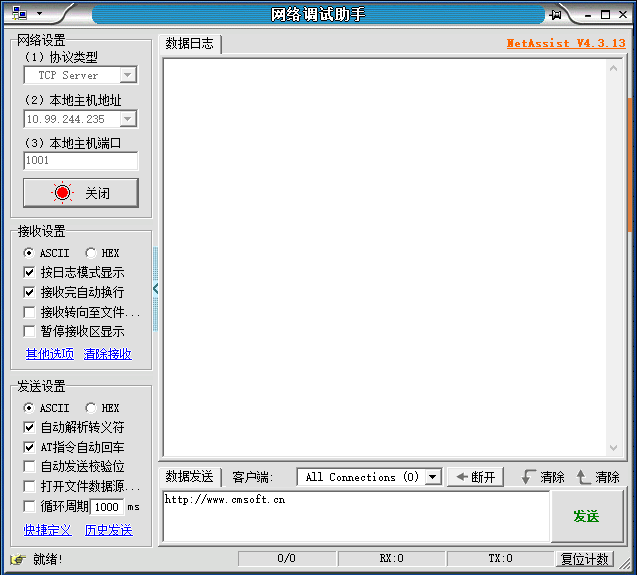

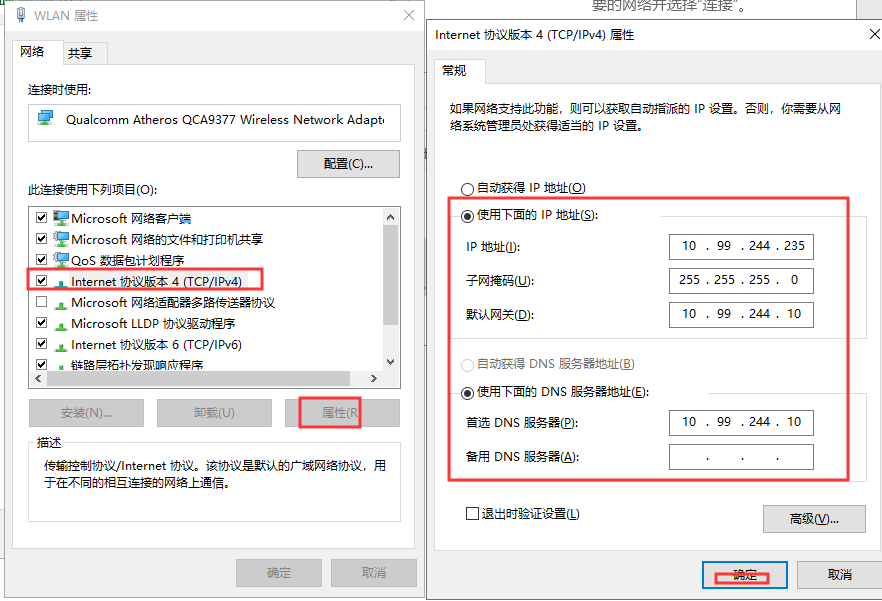

sta路由器下的子網設備設置靜態IP，如10.99.244.235，并開啟監聽。（實際設備如果是PLC等設備要確認IP的設置和通信監聽端口）。

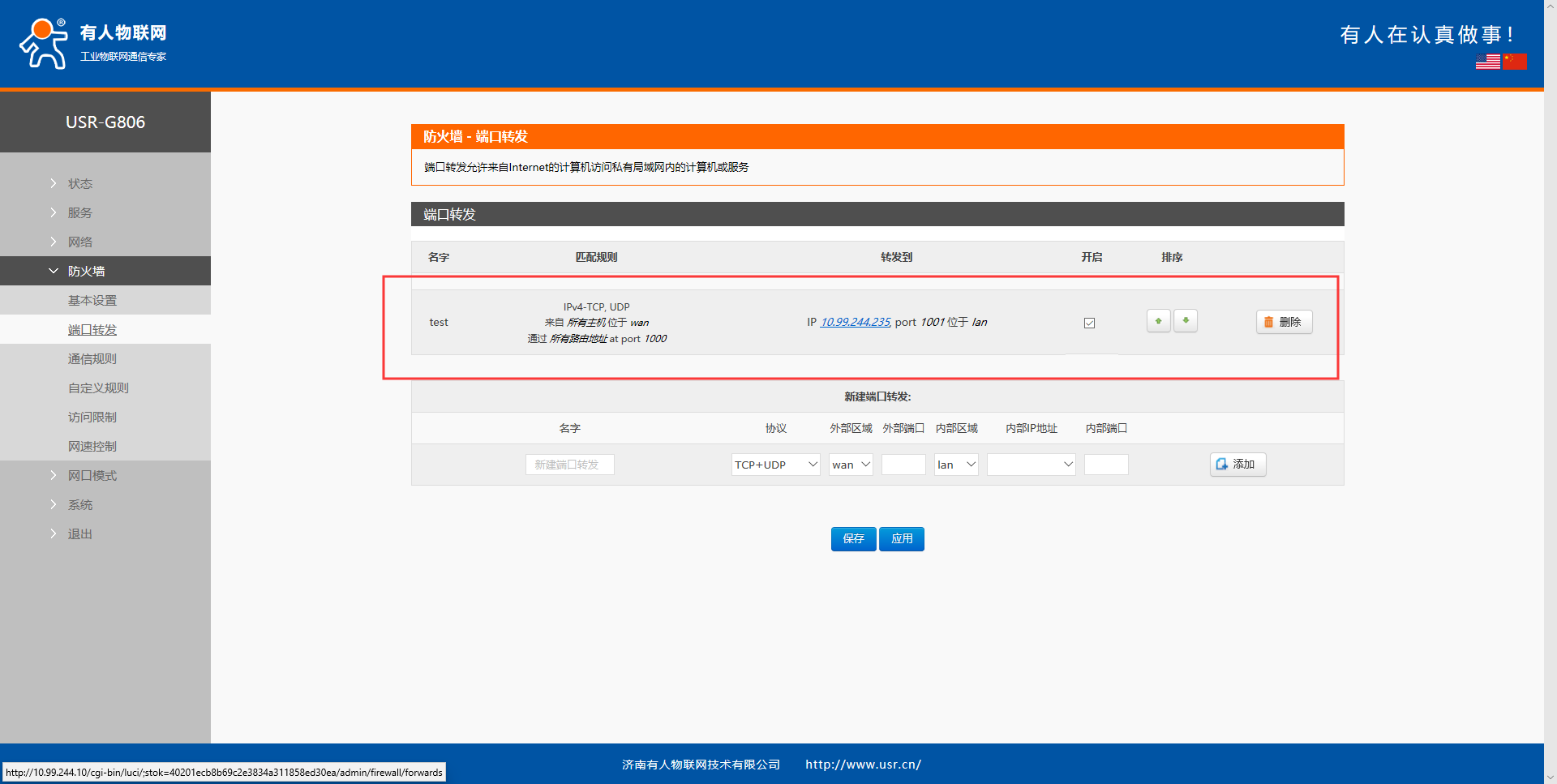

在sta路由器中防火墻中設置端口轉發（外部端口和內部端口可以不一致），例如下圖設置外網端口為1000，內部端口和上面的監聽端口一致，為1001，保存應用

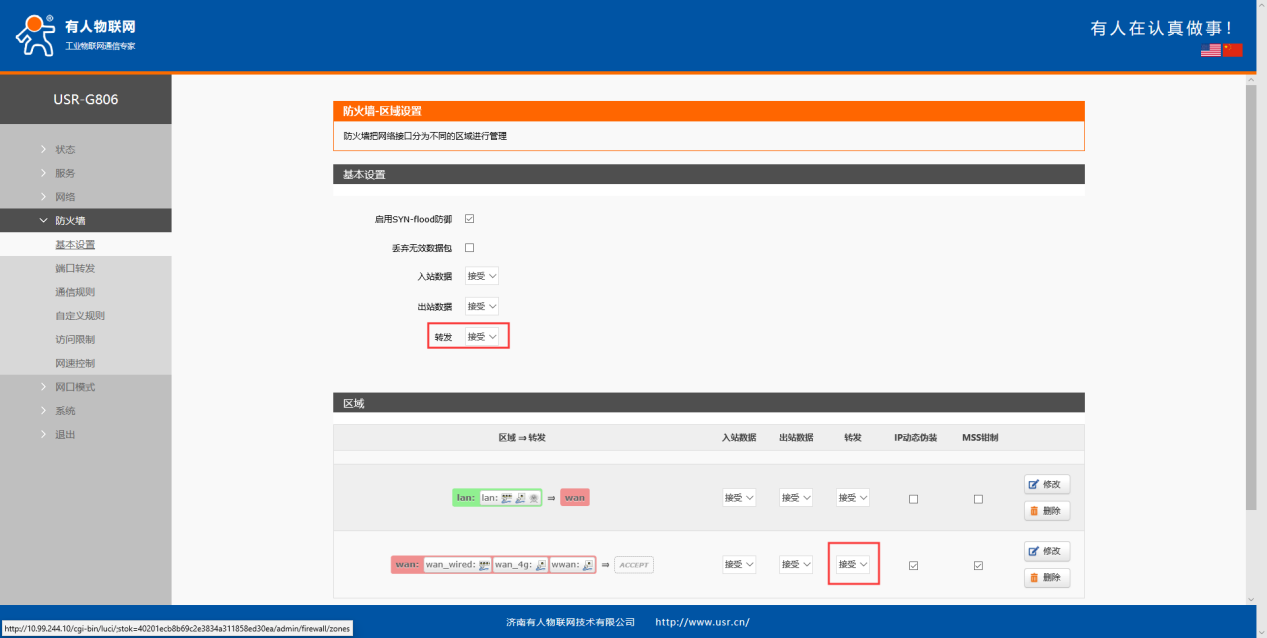

在sta路由器防火墻---基本設置中的拒絕更改為接受，并保存應用

5、通信測試

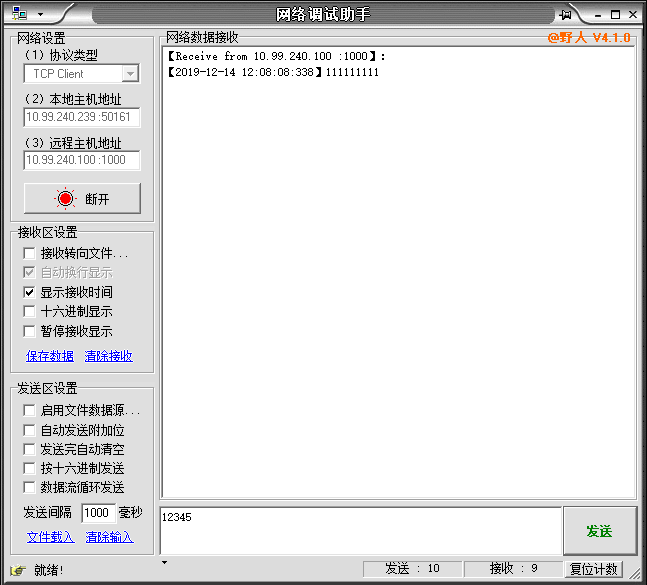

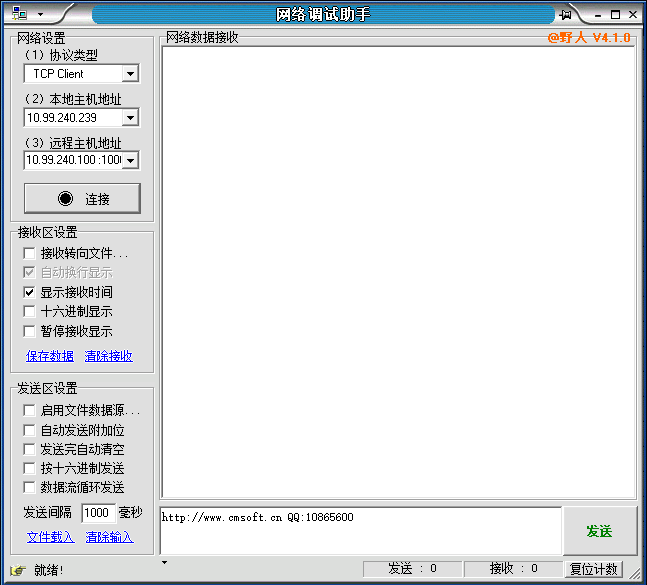

在ap下的電腦上開啟客戶端，填好服務器地址和端口，因為做了映射，這里就填寫sta的wwan接口地址和外部端口

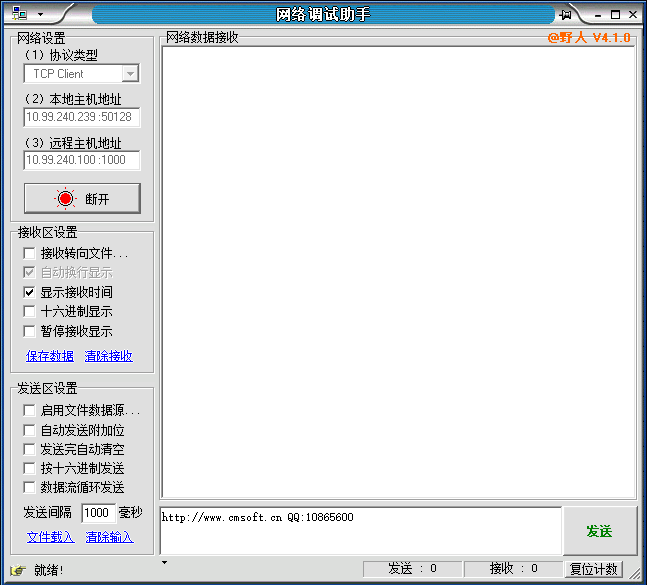

點擊鏈接，連接建立。

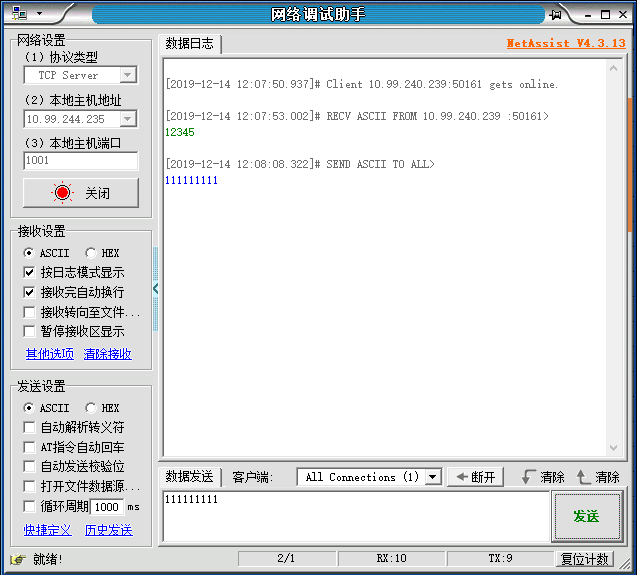

和sta下的電腦的調試助手互相發數據，可以如下實現雙向通信

同理，UDP測試如下：

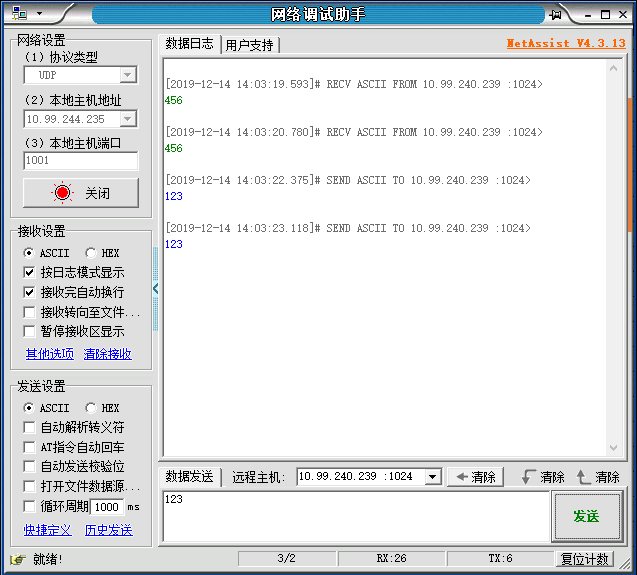

Sta下改位網絡通信協議更改為UDP：

Ap下設備也更改為UDP協議，遠程主機的IP就是sta路由器的WWAN口IP地址10.99.240.100，端口是映射的外部端口1000，設置完后發送數據，sta下的設備就能夠識別到數據來源，然后實現雙向數據傳輸：
