　　調試目的：

　　USB-RS232或者USB-RS485串口線接USR-TCP232-304串口和電腦USB口，MODBUS SLAVE軟件打開COM口，模擬客戶串口MODBUS RTU設備。USR-TCP232-304網線和電腦直連，IP設置同網段，在電腦安裝USR-VCOM虛擬串口軟件和組態王。模擬調試，用組態王連接串口服務器，去讀取串口設備數據。

　　一、準備工作：

　　資料下載：

　　USR-TCP232-304說明書：http://imbacareer.com.cn/Download/363.html

　　USR-TCP232-304軟件設計手冊：http://imbacareer.com.cn/Download/364.html

　　USR-TCP232-304設置軟件：http://imbacareer.com.cn/Download/257.html

　　硬件需求：USR-TCP232-304 USR-RS232或者USB-RS485串口線

　　軟件需求：組態王軟件 MODBUS SLAVE軟件

　　USR-TCP232-304 用USB-RS232串口線和DB9母對母232轉接線接電腦和USR-TCP232-304 232串口。

　　USR-TCP232-304撥碼開關都朝下，是232串口功能。

　　USR-TCP232-304網口連接電腦，電腦IP和USR-TCP232-304的IP設置同一網段。

　　實現功能：串口設備連接串口服務器，串口服務器直接與組態王軟件進 行數據交互，實現組態王軟件上位機發送 MODBUS RTU 協議的請求數據， MODBUS 下位機返回對應的參數值。通過串口服務器的網絡透傳和組態王軟 件的透傳網橋功能實現數據遠程傳輸。遠程組態。

　　二、USR-TCP232-304參數設置：

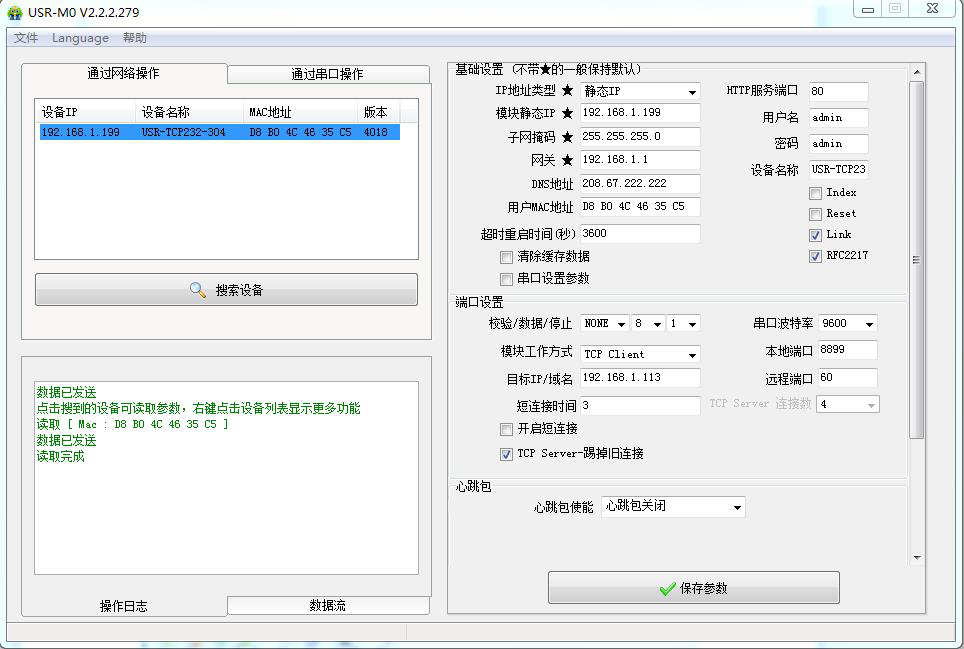

　　USR-TCP232-304網線和電腦直連，IP設置同網段，在電腦用M0設置軟件去搜索USR-TCP232-304的IP，設置304的參數，做TCP client。遠程服務器地址填電腦IP，遠程端口填電腦server端口。

　　電腦用虛擬串口軟件建立一個虛擬串口COM8，做TCP server，服務器，本地端口。

　　三、虛擬串口軟件參數設置：

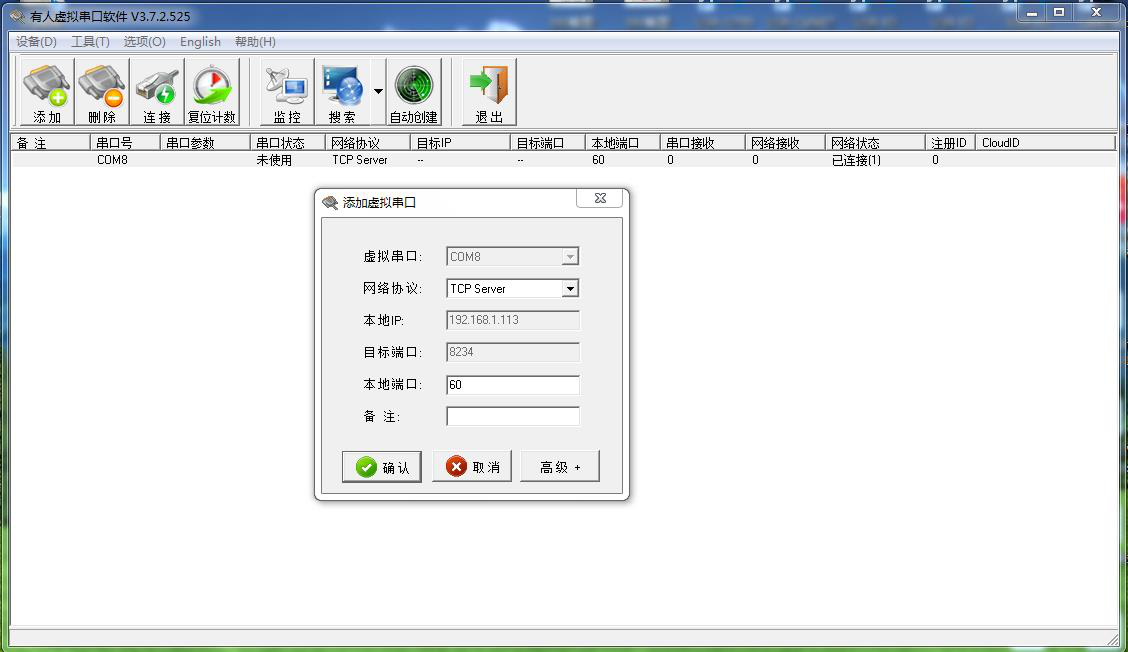

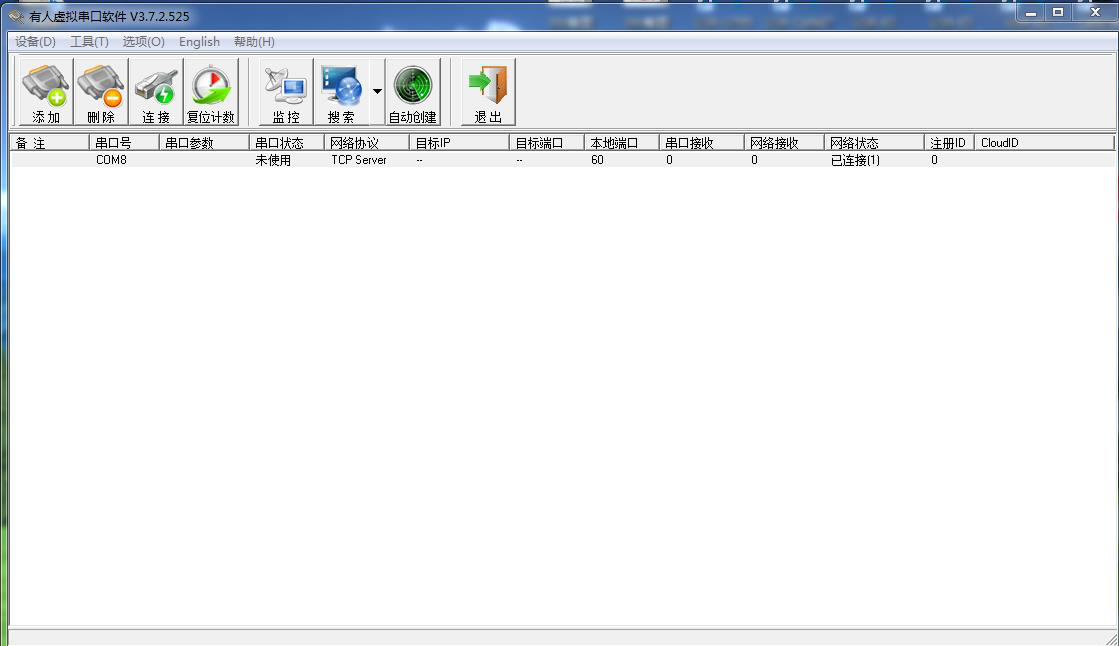

　　電腦用虛擬串口軟件建立一個虛擬串口COM8，做TCP server，服務器，本地端口60。

　　四、MODBUS SLAVE參數設置：

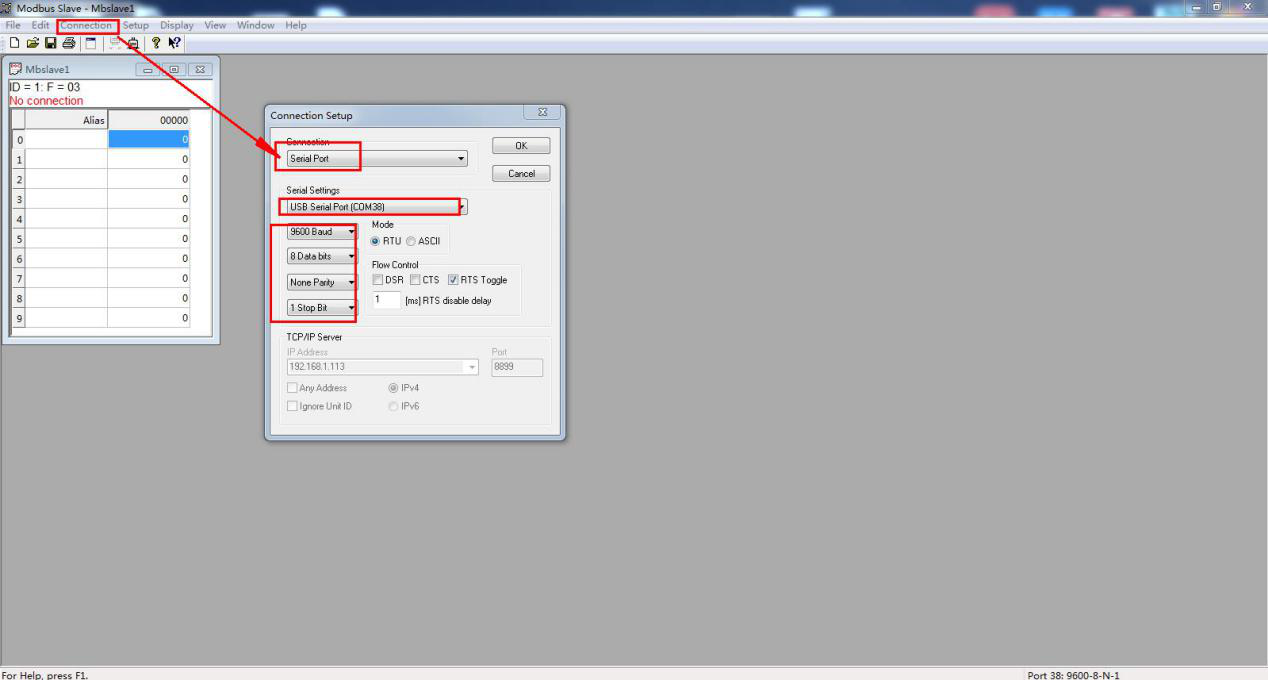

　　USB-RS232或者USB-RS485串口線接USR-TCP232-304串口和電腦USB口，MODBUS SLAVE軟件打開COM口，模擬客戶串口MODBUS RTU設備。串口參數設置和USR-TCP232-304串口參數一致。

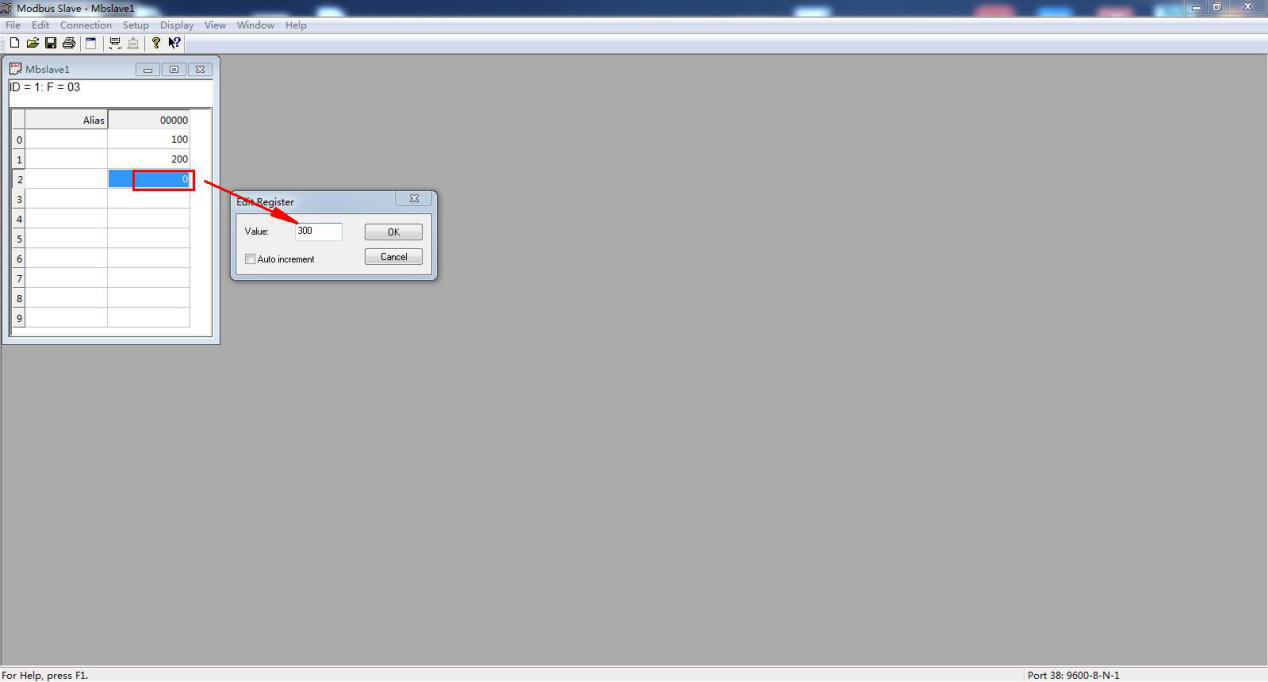

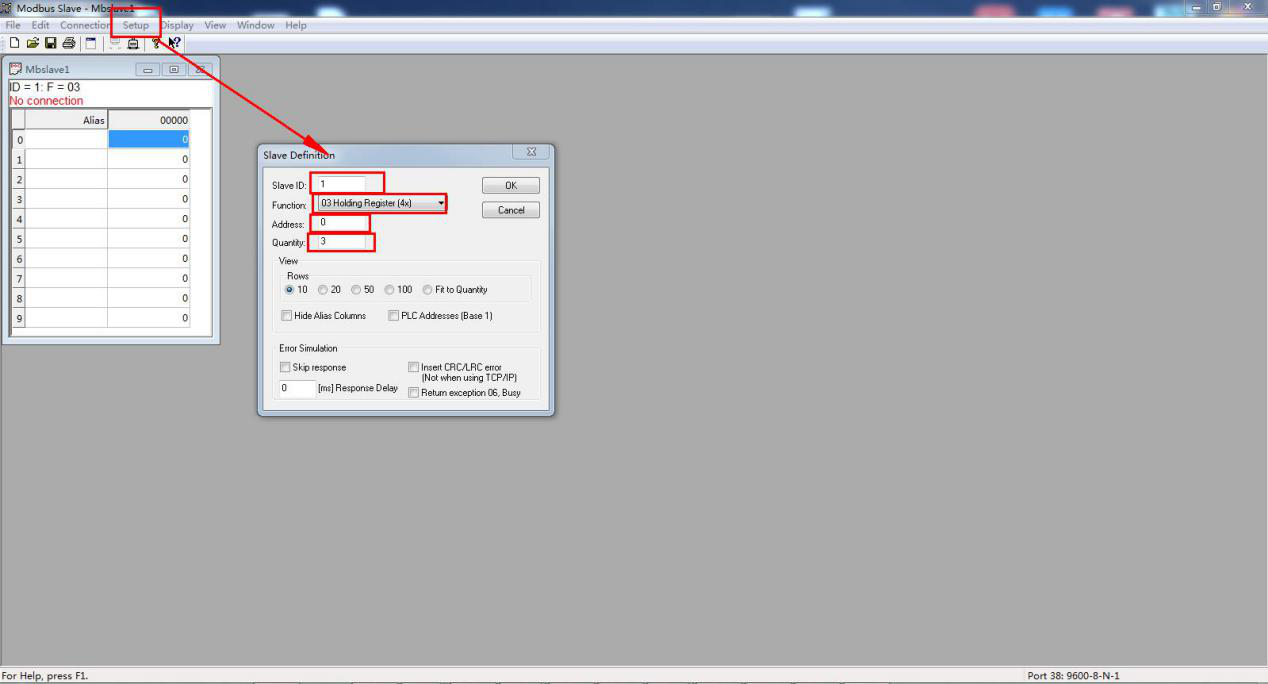

　　SLAVE ID設置為1，模擬串口設備ID 1。用03功能碼。寄存器起始地址設置0(十進制)。寄存器地址數量是3。點擊寄存器地址，可以修改寄存器地址中的參數，依次先設置100、200、300。

　　五、組態王參數設置：

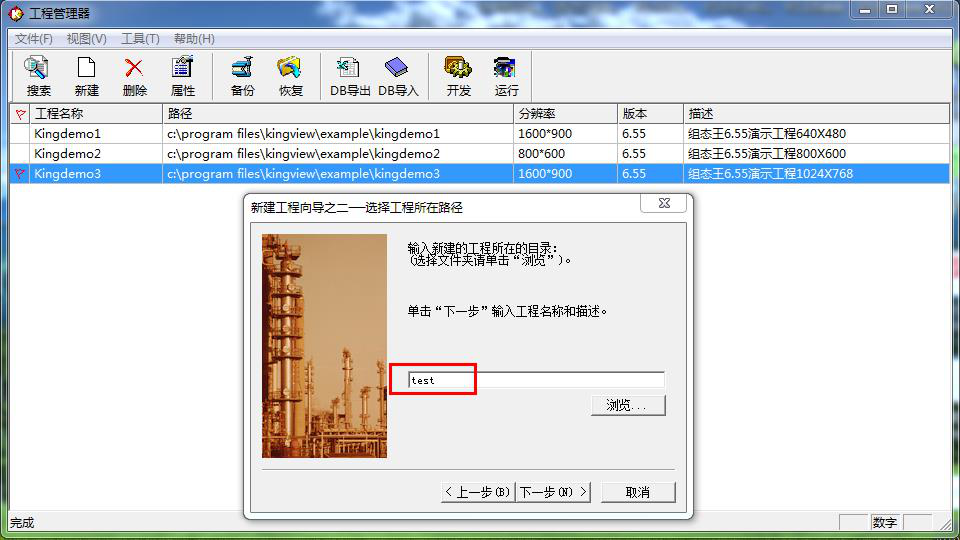

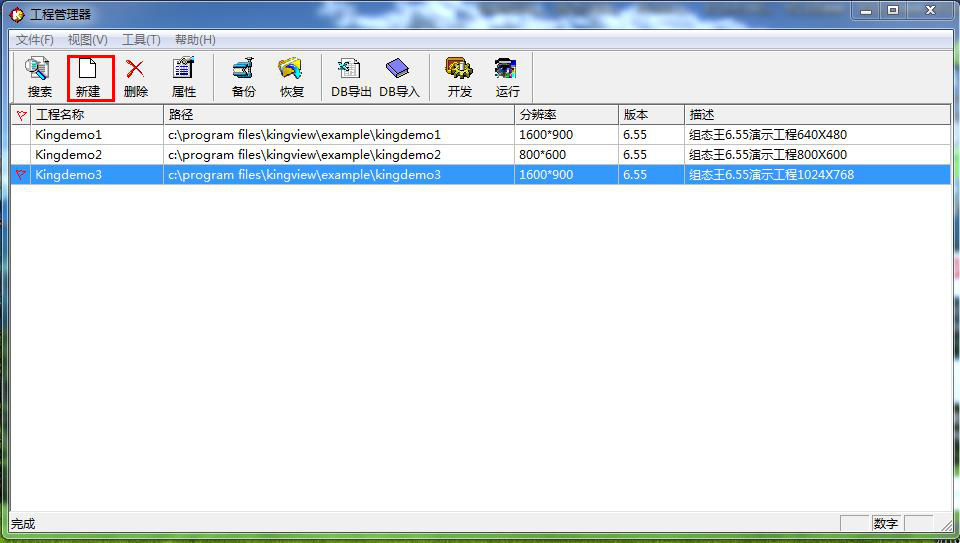

　　1、添加工程

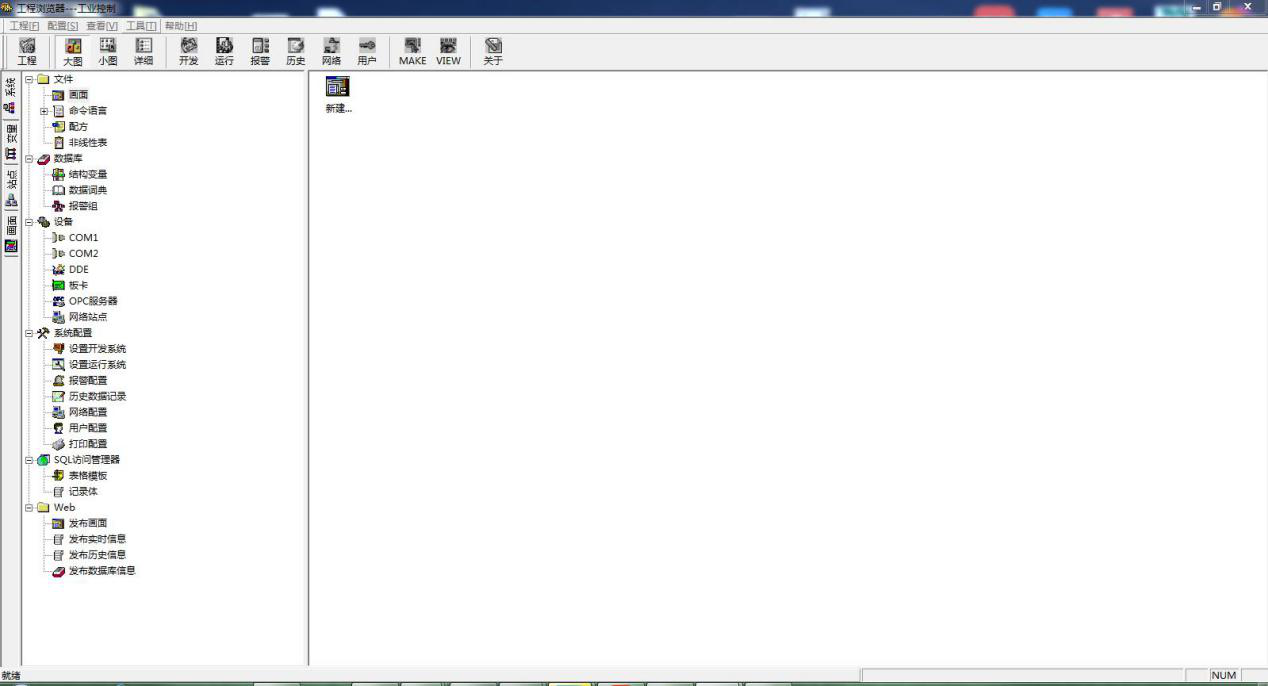

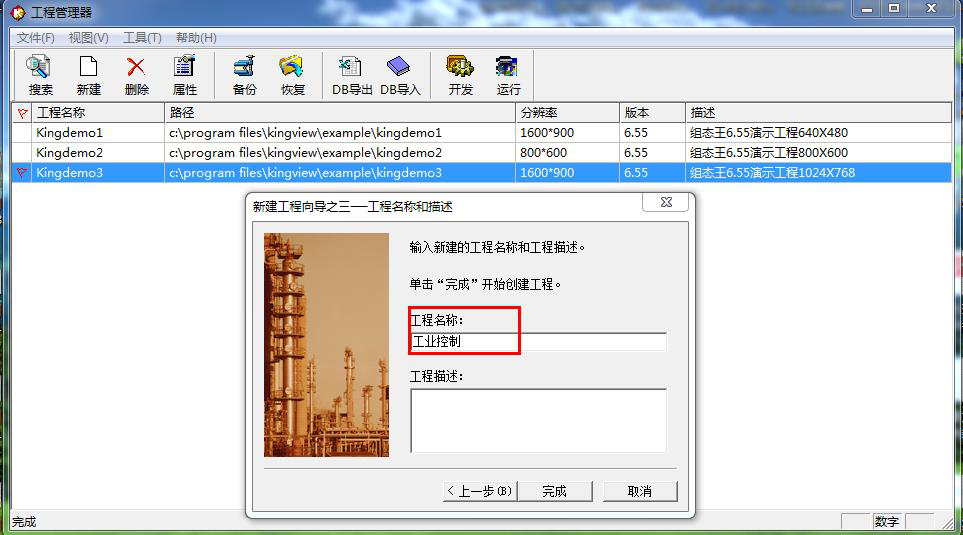

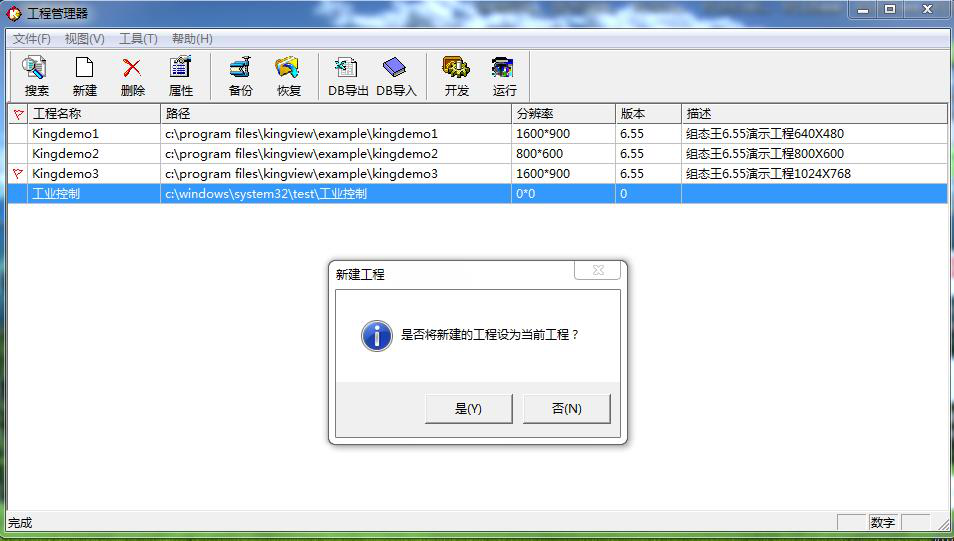

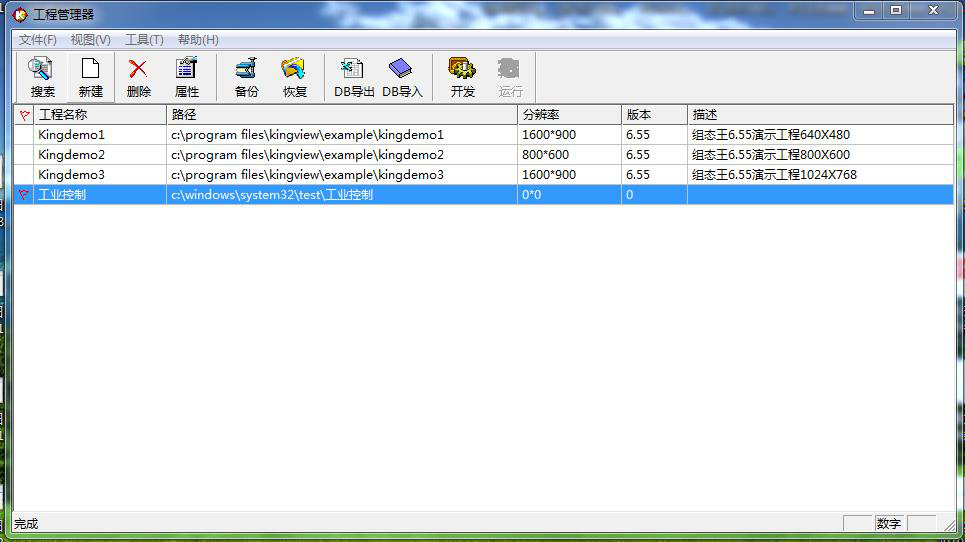

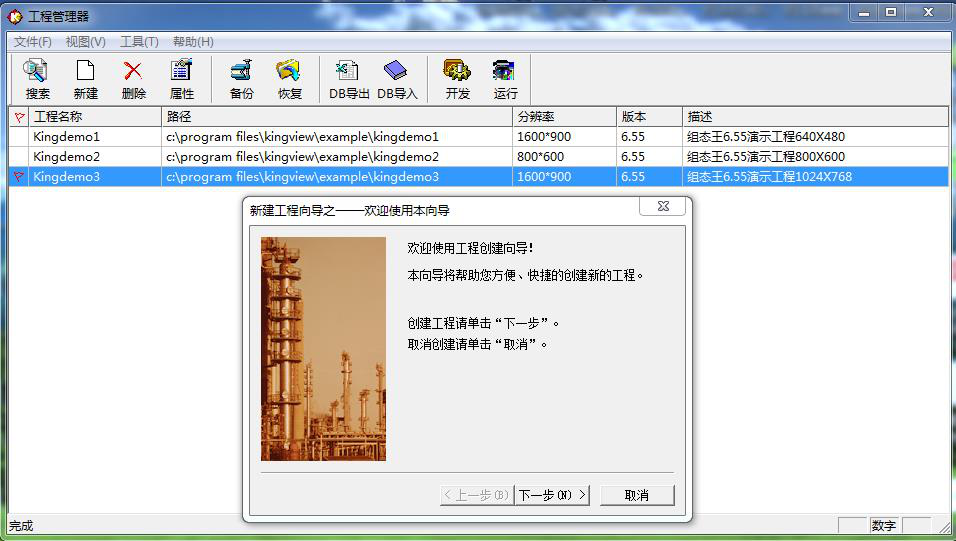

　　組態軟件編程部分。新建一個工程，然后點擊開發。

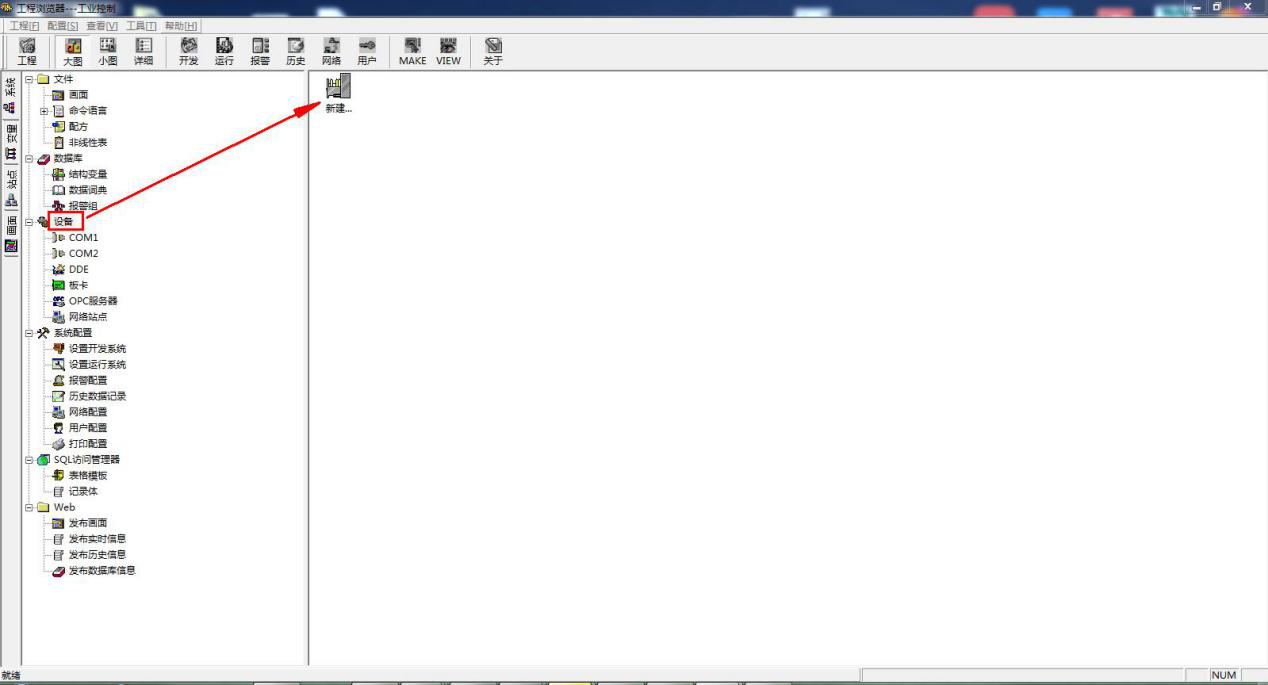

　　2、添加設備COM

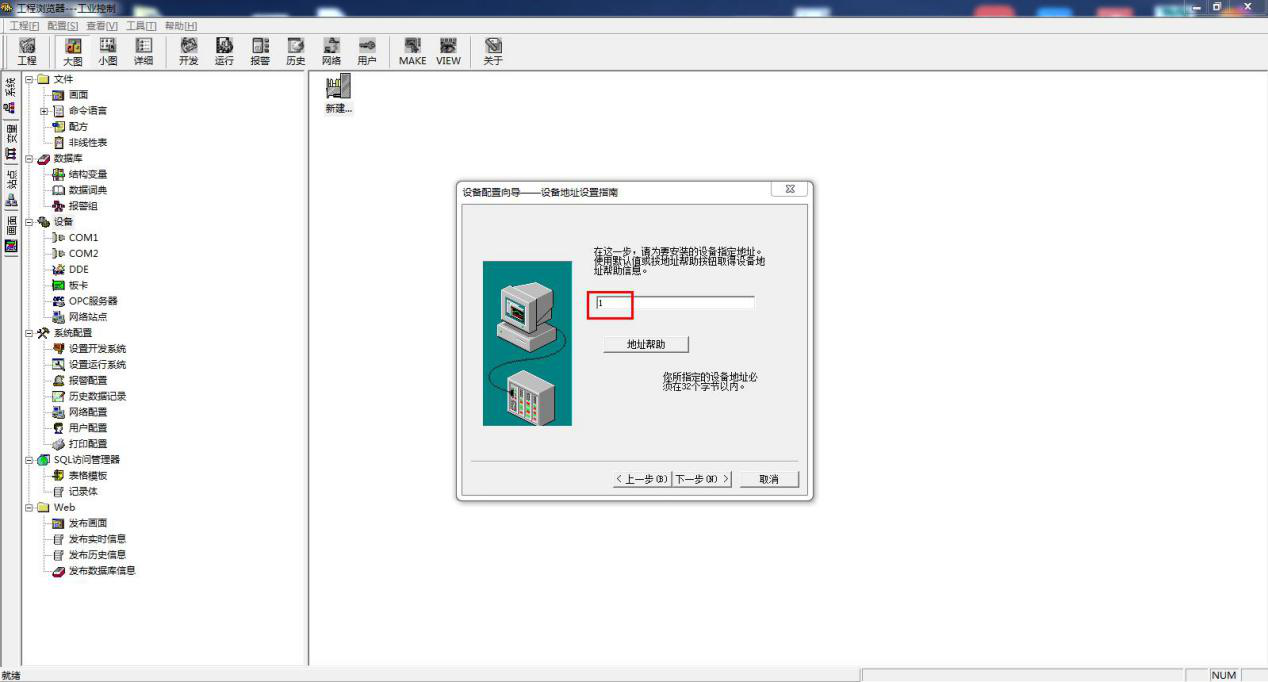

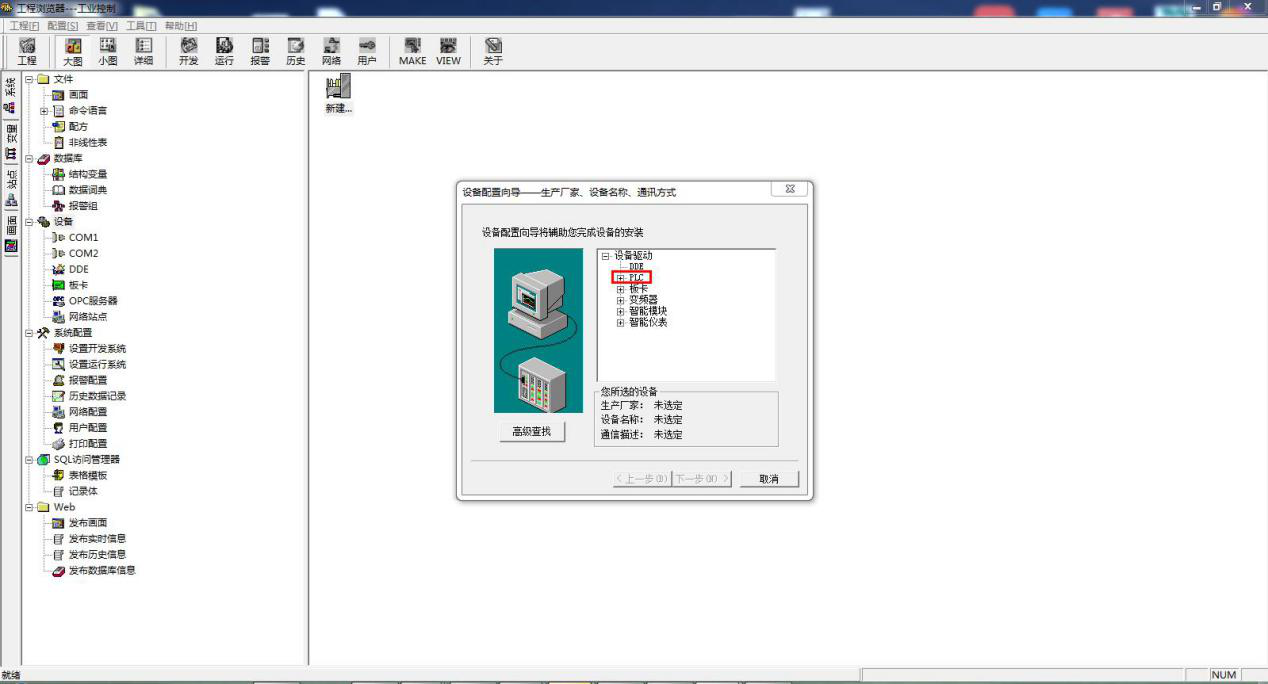

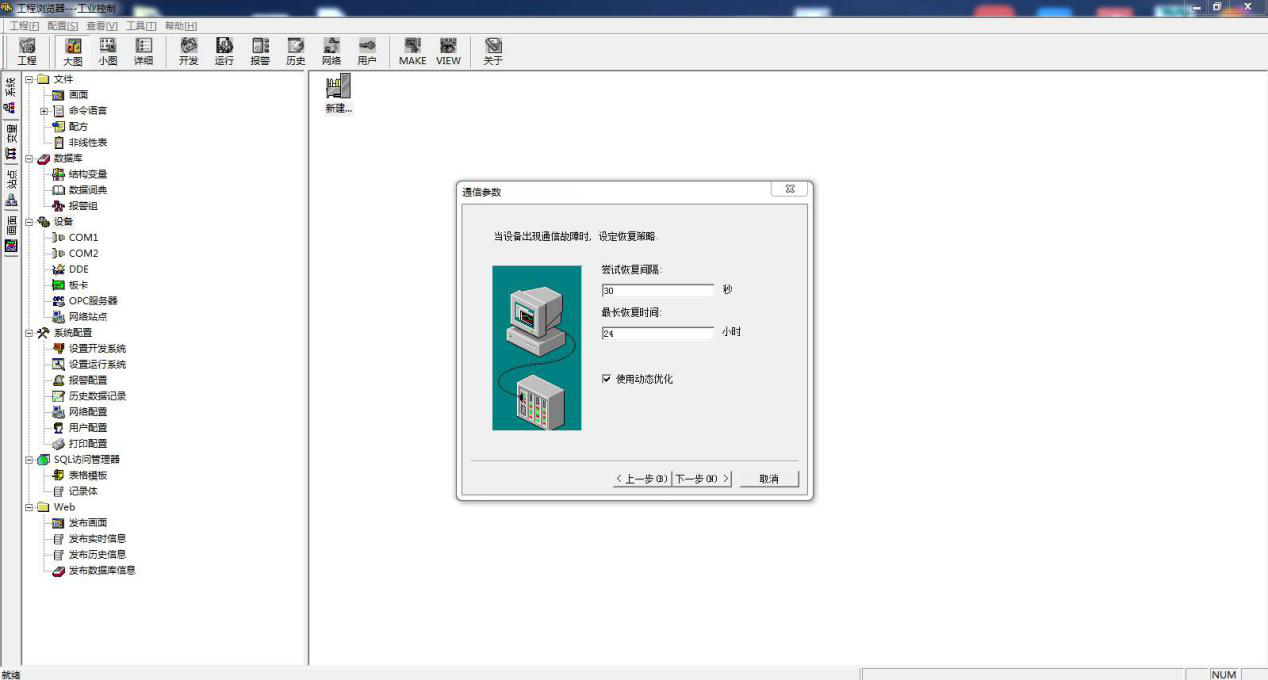

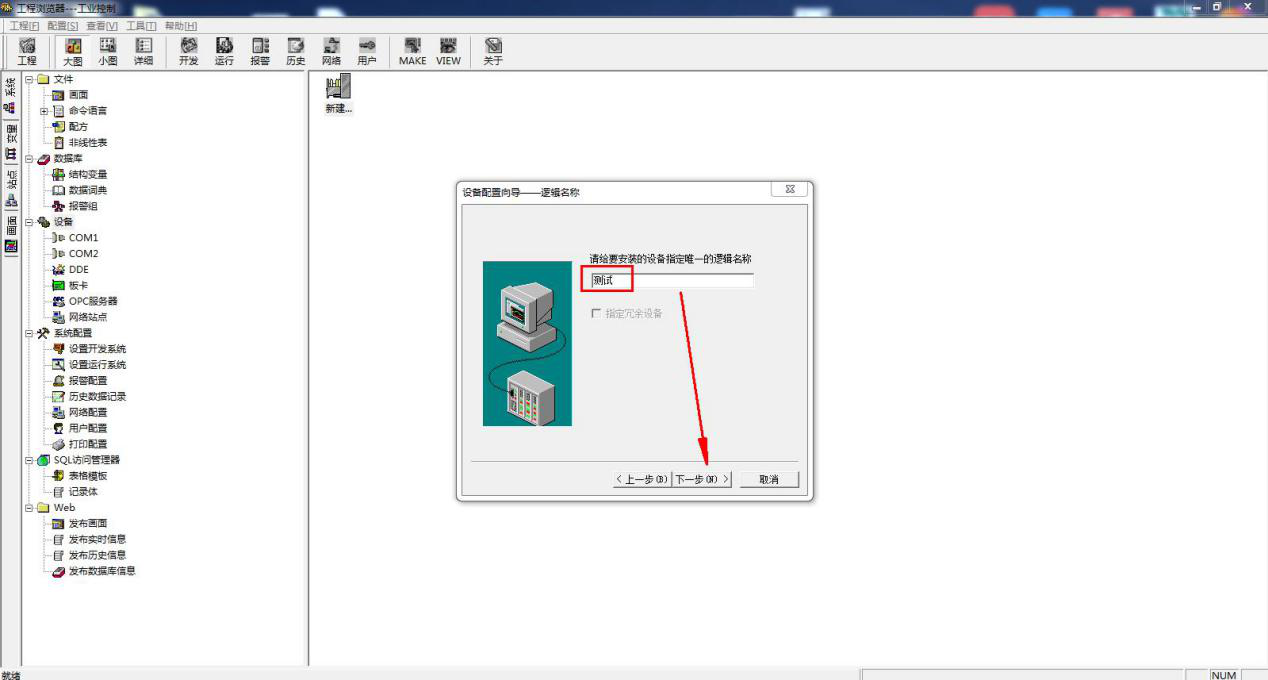

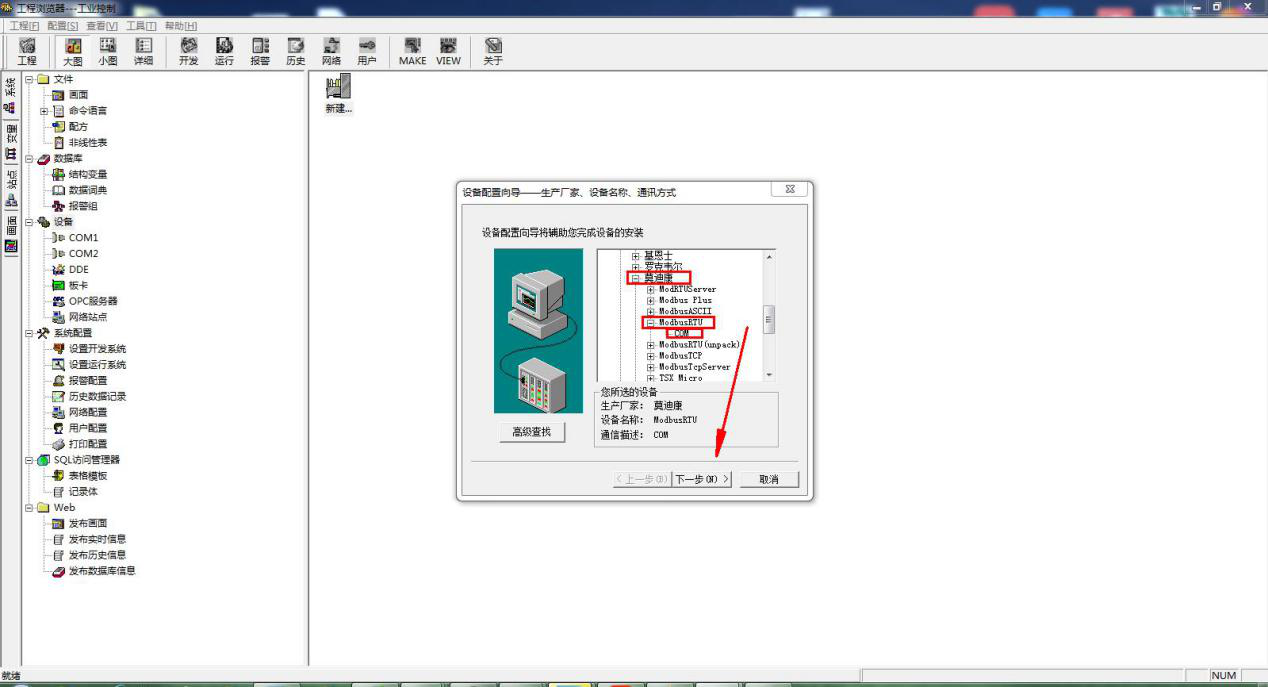

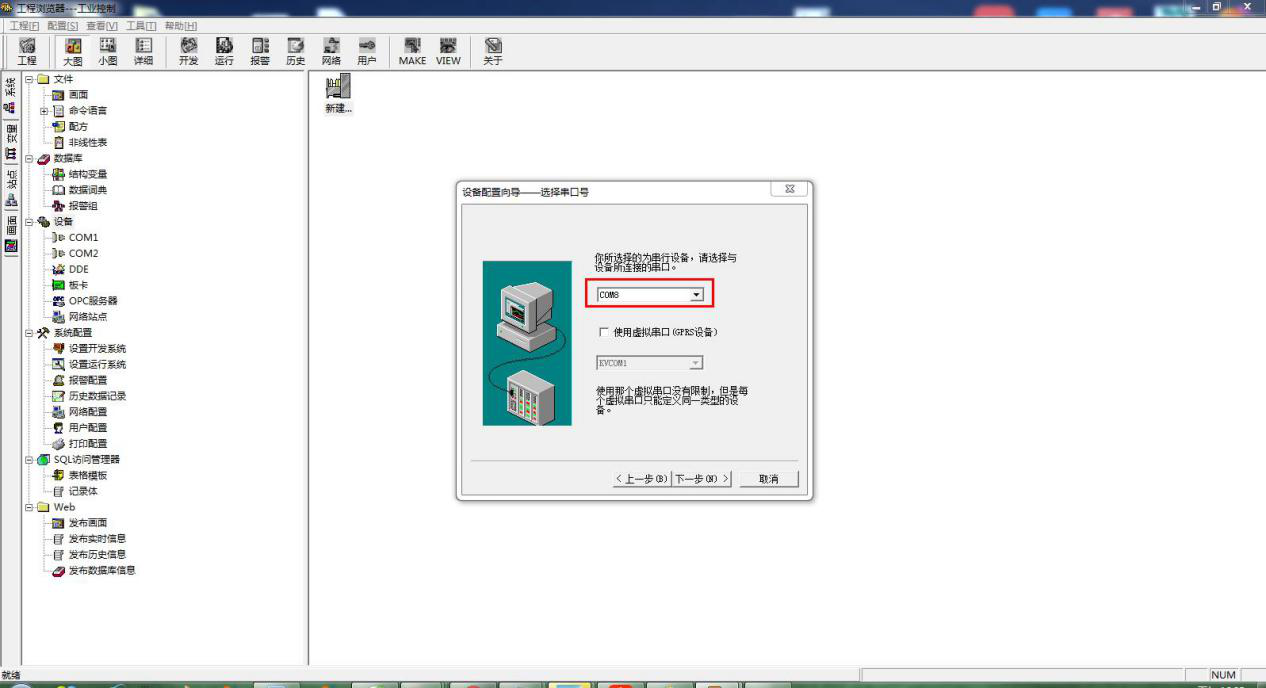

　　點擊設備，新建一個組態設備，選擇 Modbus RTU 標準協議的莫迪康 PLC。 下一步，選擇使用虛擬串口 COM8，下一步輸入設備ID 1。點擊新建的COM8設備，還可以修改串口參數，設置和USR-TCP232-304的串口參數一致。通訊方式可以根據串口設備，選擇RS232或者RS485。

　　3、添加數據詞典

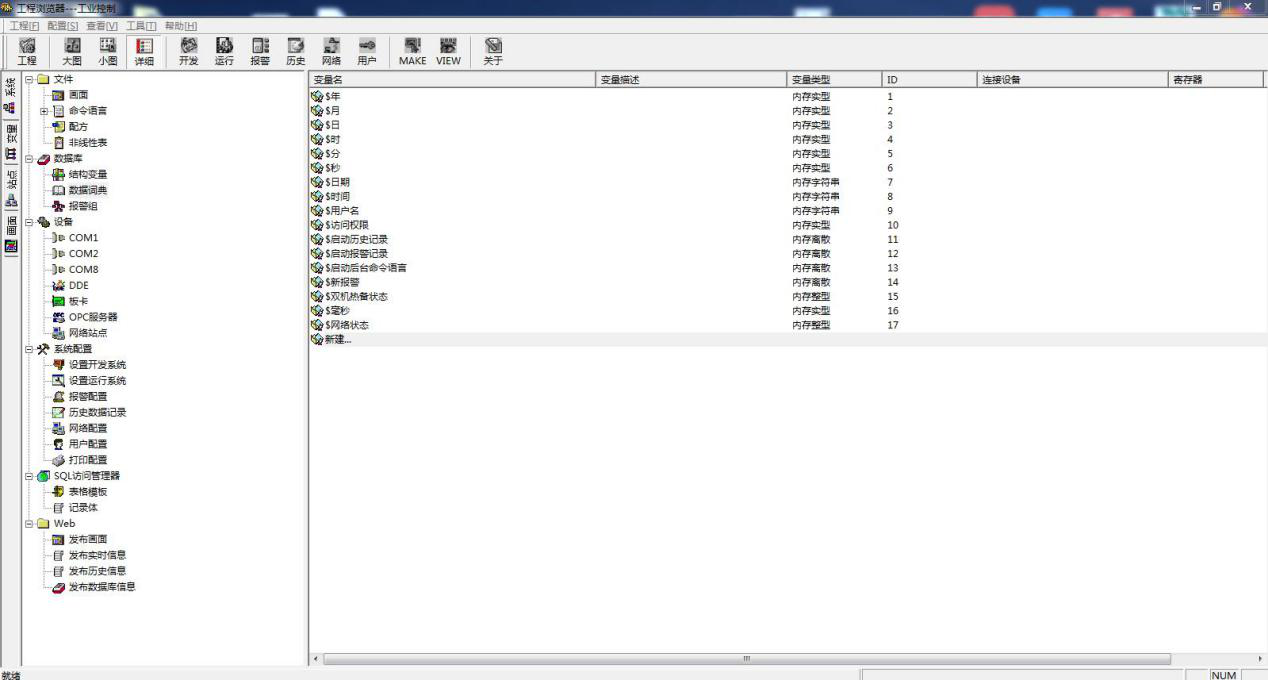

　　在數據庫，數據詞典內，雙擊新建，新建一個變量名

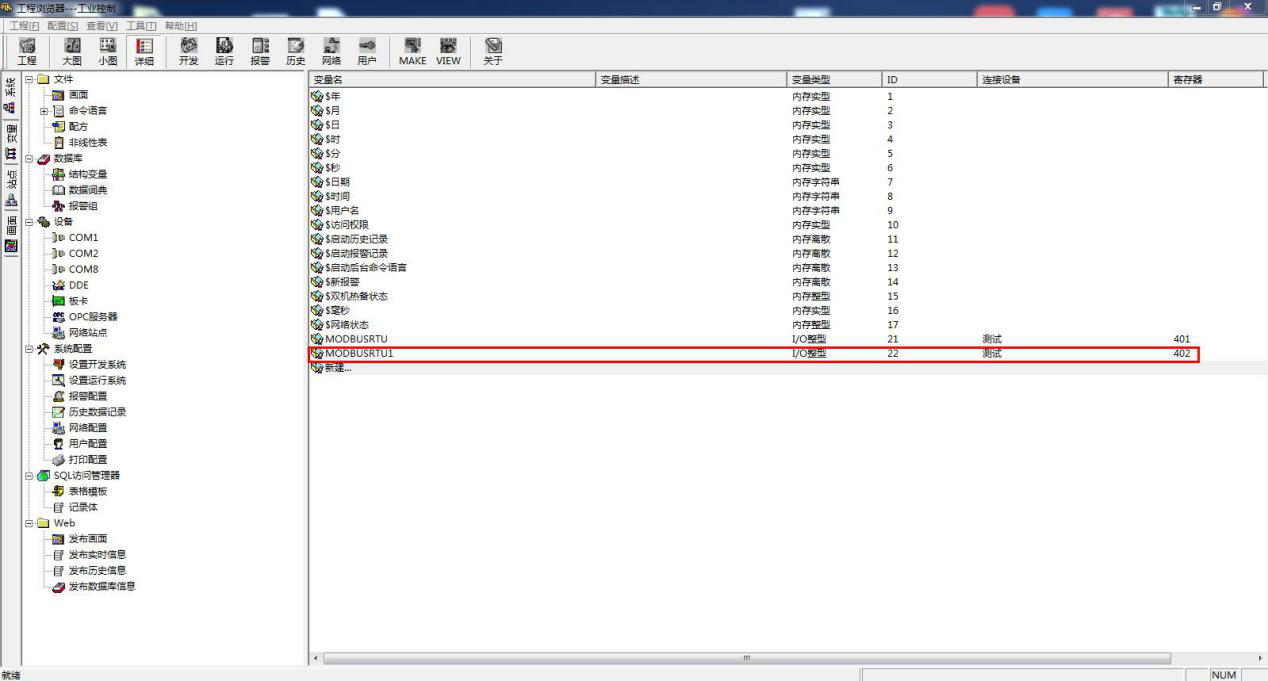

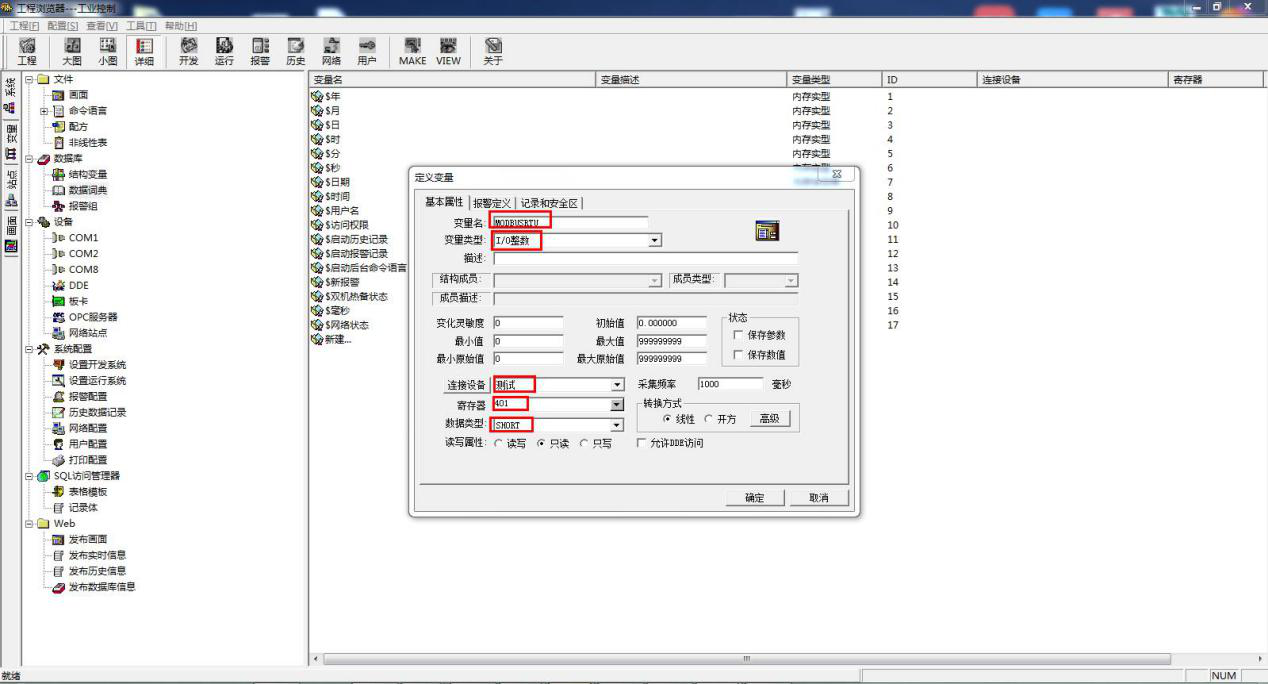

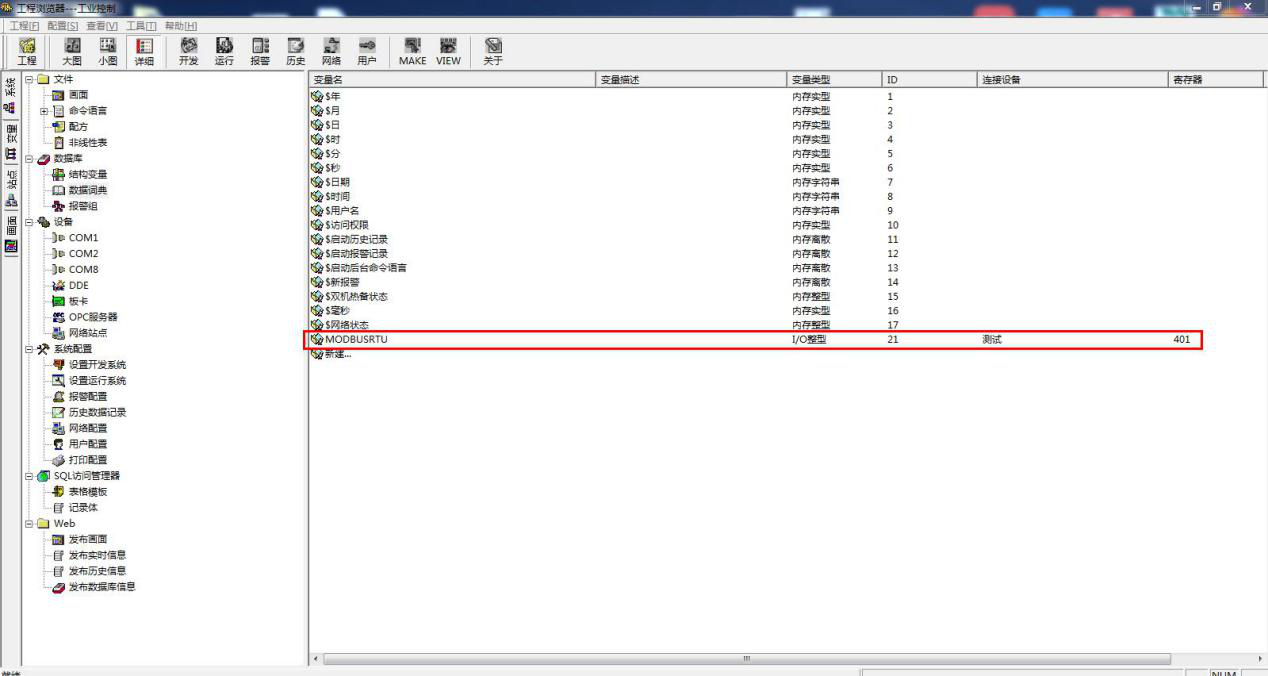

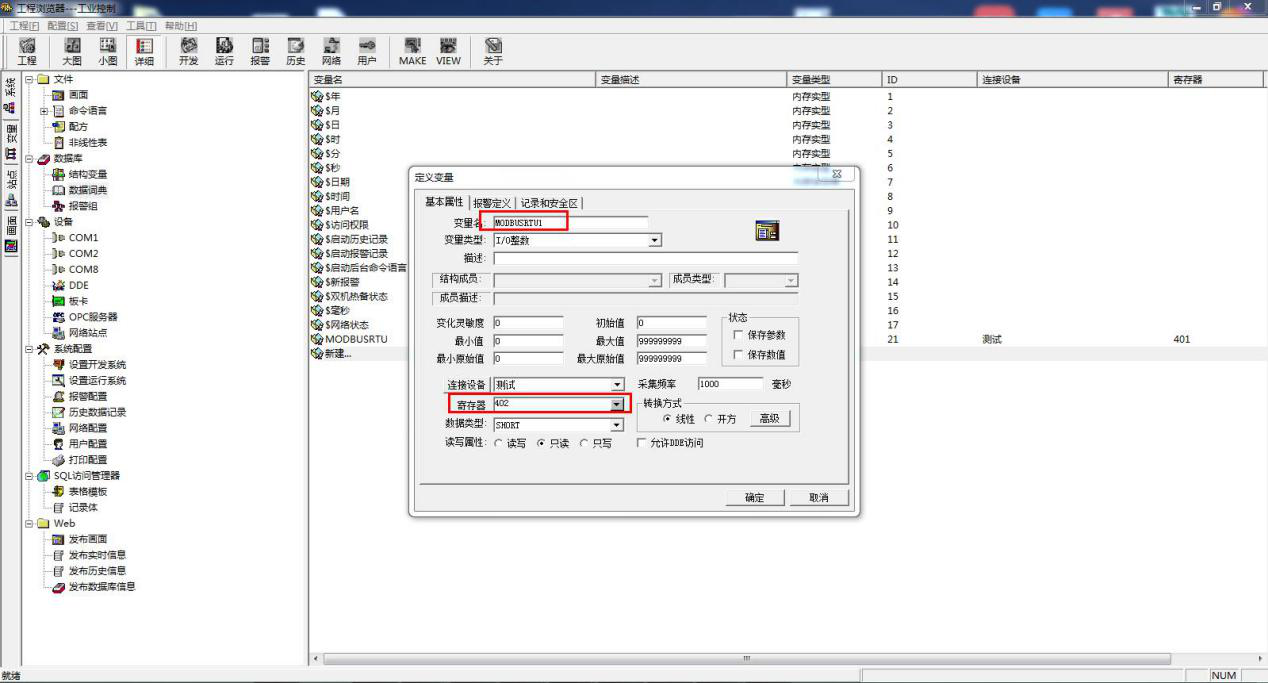

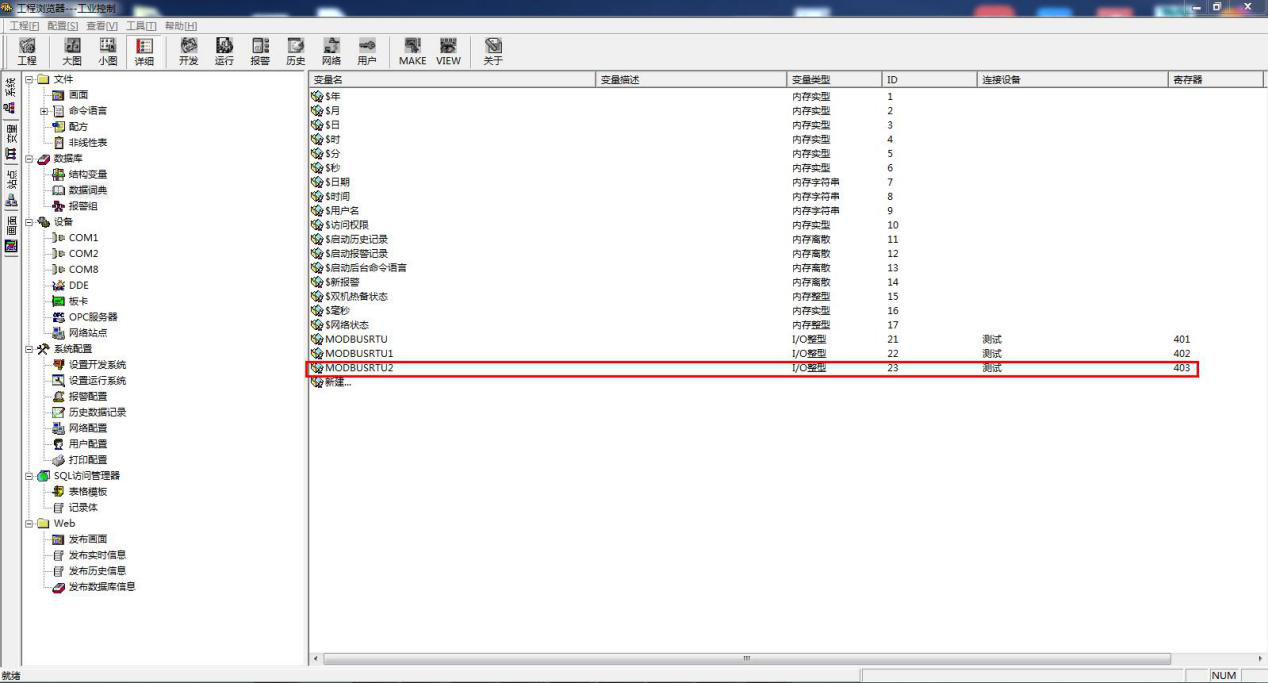

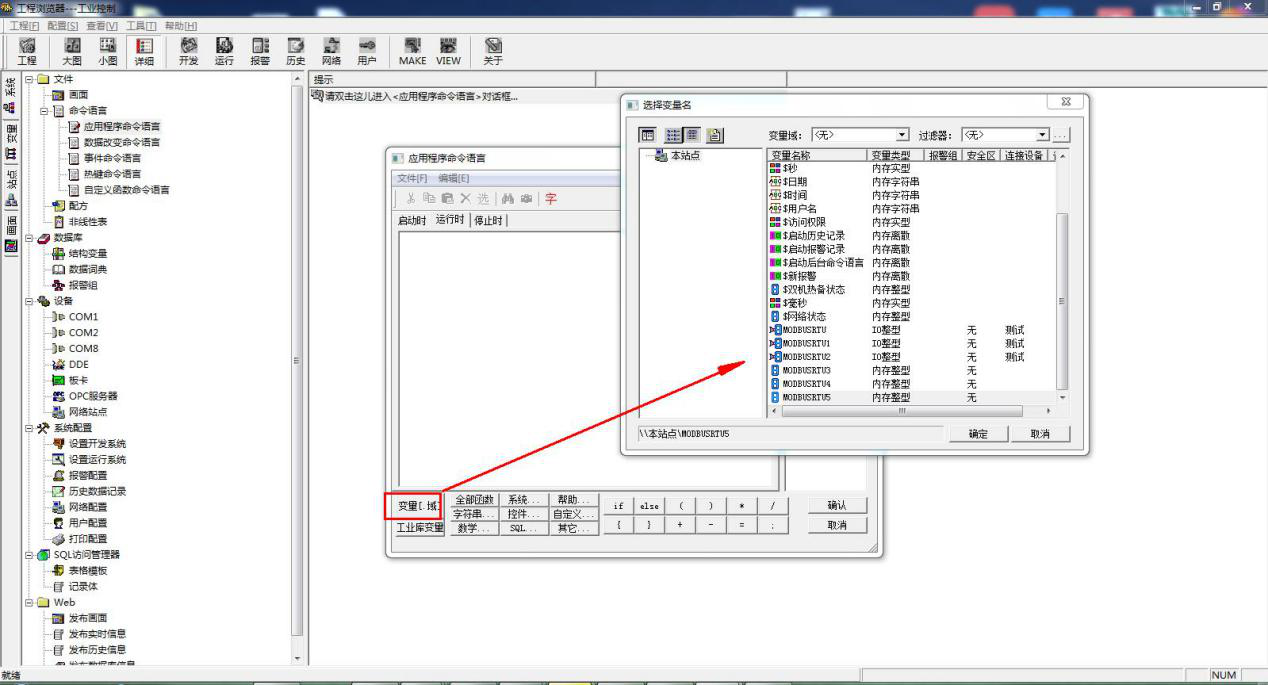

　　新建變量名 MODBUSRTU,選擇變量類型 IO 整數。連接設備為新建的設備名:新建 IO 設備，寄存器 401，代表功能碼為 03，起始地址 0 的第一個值

　　新建變量 MODBUSRTU1,選擇變量類型 IO 整數。連接設備為新建的設備 名:新建 IO 設備，寄存器 402，代表功能碼為 03，起始地址 0 的第二個值。

　　新建變量 MODBUSRTU2,選擇變量類型 IO 整數。連接設備為新建的設備 名:新建 IO 設備，寄存器 403，代表功能碼為03，起始地址 0 的第三個值。

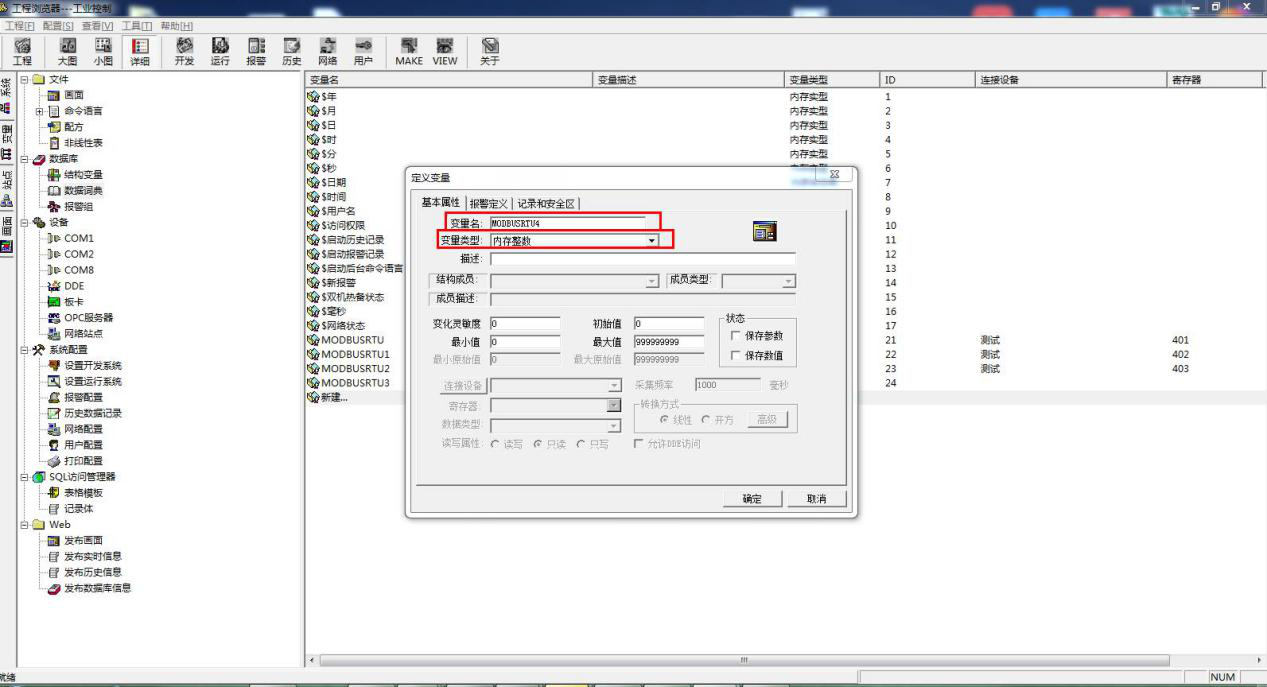

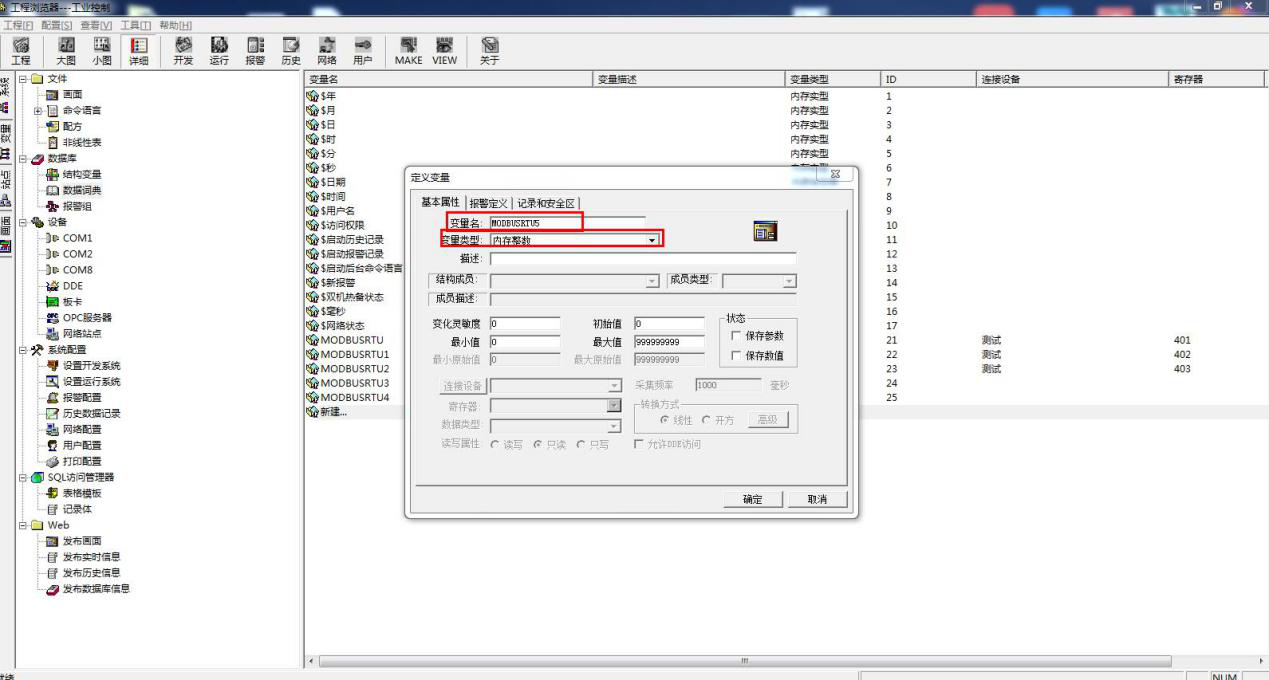

　　新建變量名 MODBUSRTU3,選擇變量類型內存整數。

　　新建變量名 MODBUSRTU4,選擇變量類型內存整數。

　　新建變量名 MODBUSRTU5,選擇變量類型內存整數。

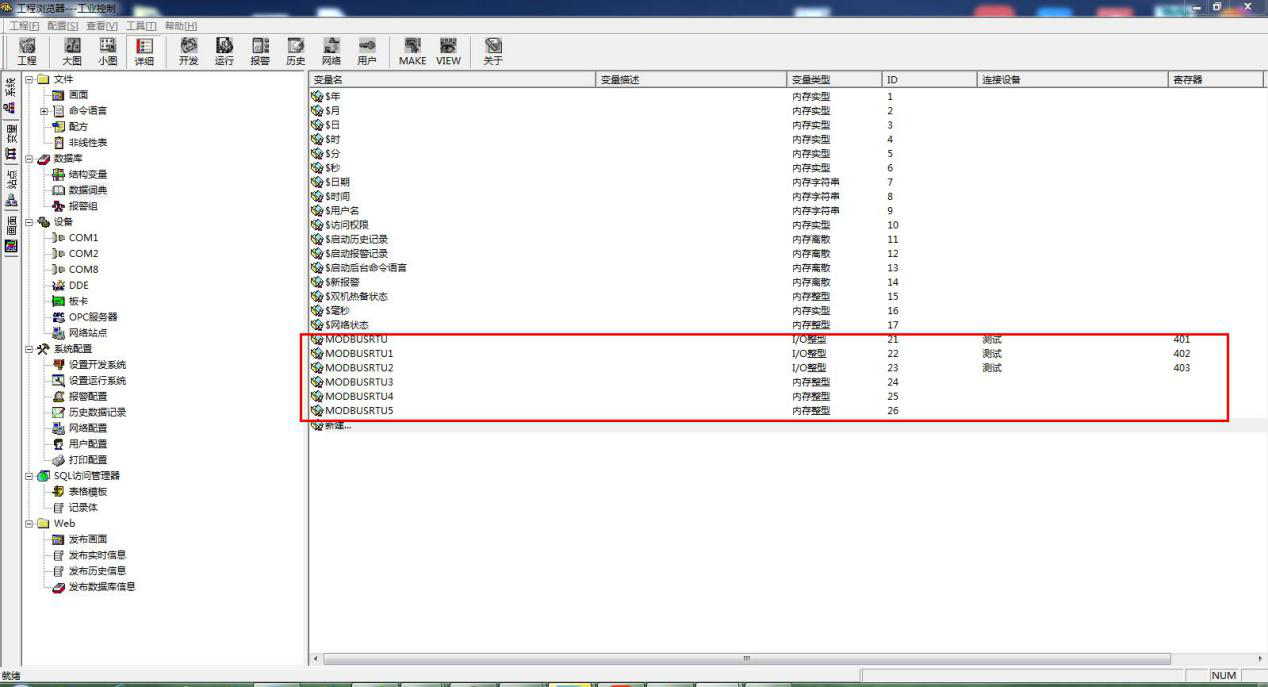

　　新建了 6 個變量，三個 IO 變量，分別采集串口設備數據。三個內存變量。

　　4、添加命令語言

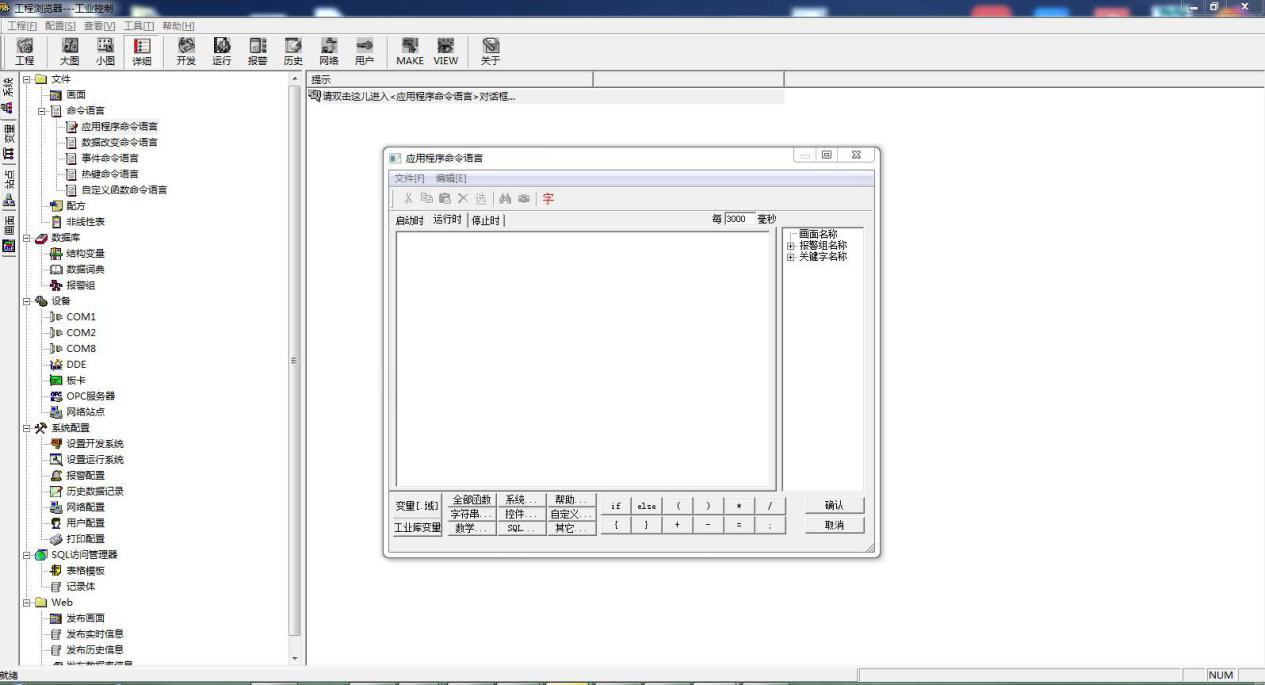

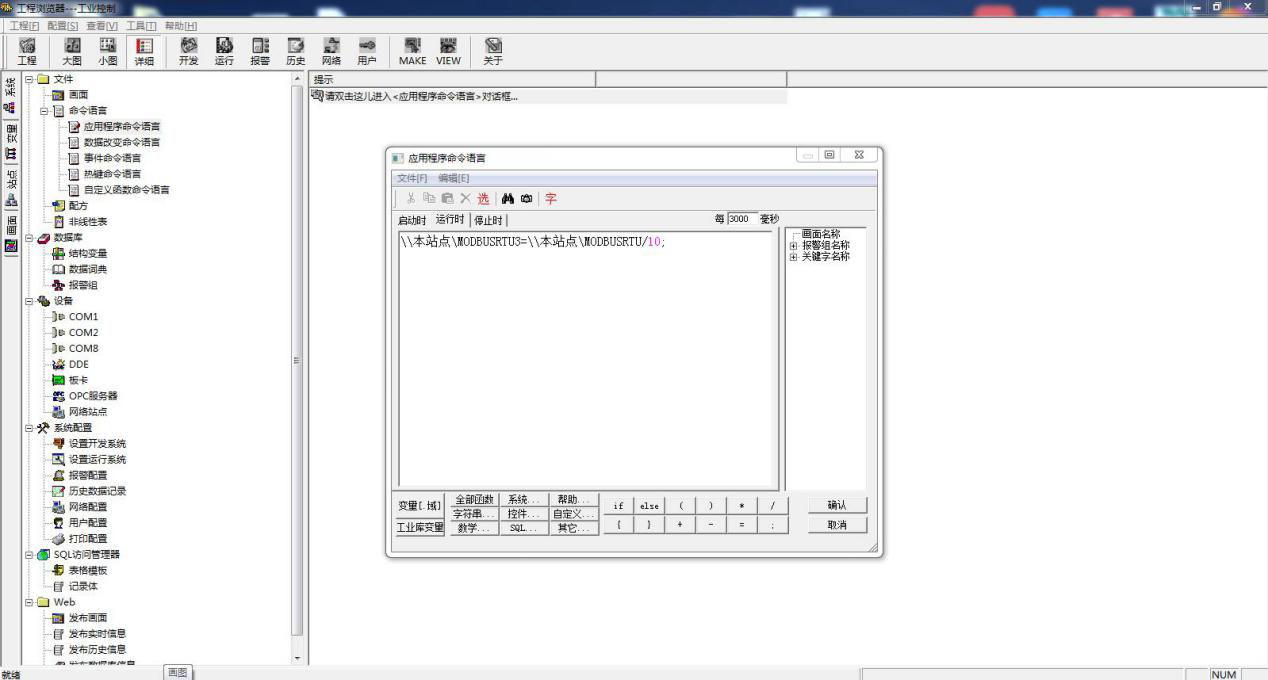

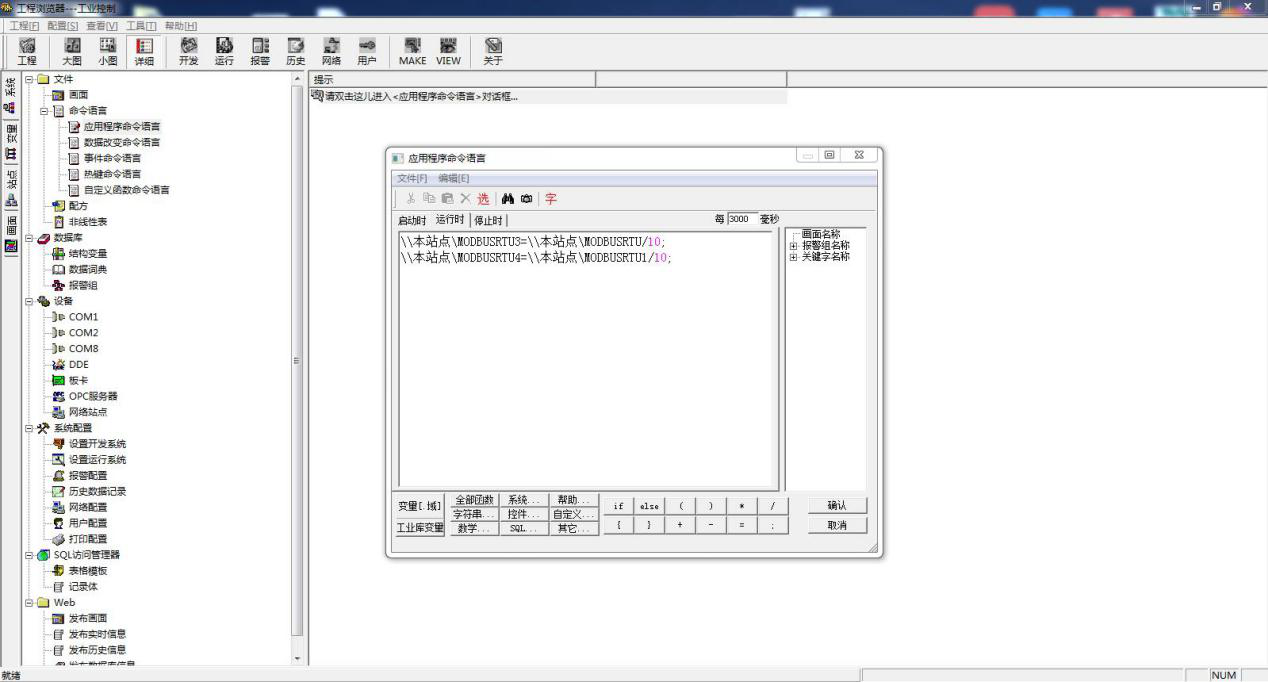

　　選擇命令語言的應用程序命令語言。然后輸入算法，MODBUSRTU 變量名 采集到的數據除以 10，然后將數據賦值給 MODBUSRTU3，此變量對應的是實 際的串口設備寄存器0地址中數據值。MODBUSRTU1 變量名采集到的數據除以 10，然后將數據賦值給 MODBUSRTU4，此變量對應的是實 際的串口設備寄存器1地址中數據值。MODBUSRTU2 變量名采集到的數據除以 10，然后將數據賦值給 MODBUSRTU5，此變量對應的是實 際的串口設備寄存器1地址中數據值。

　　5、添加畫面

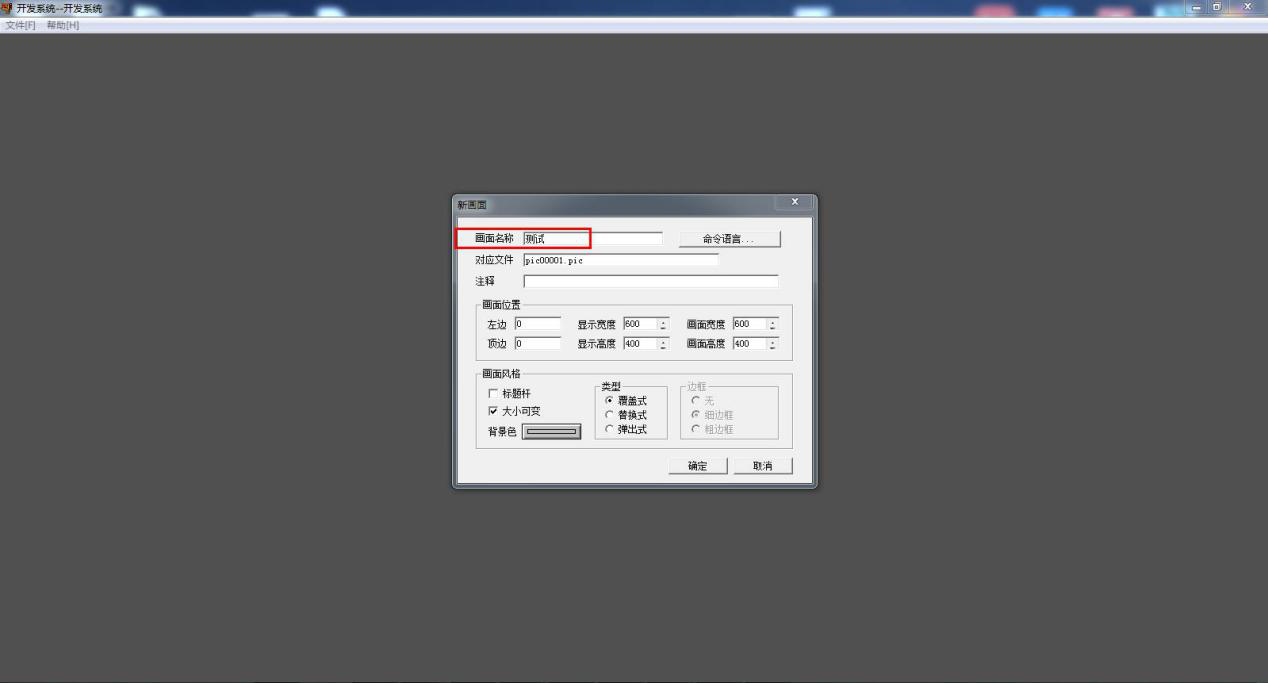

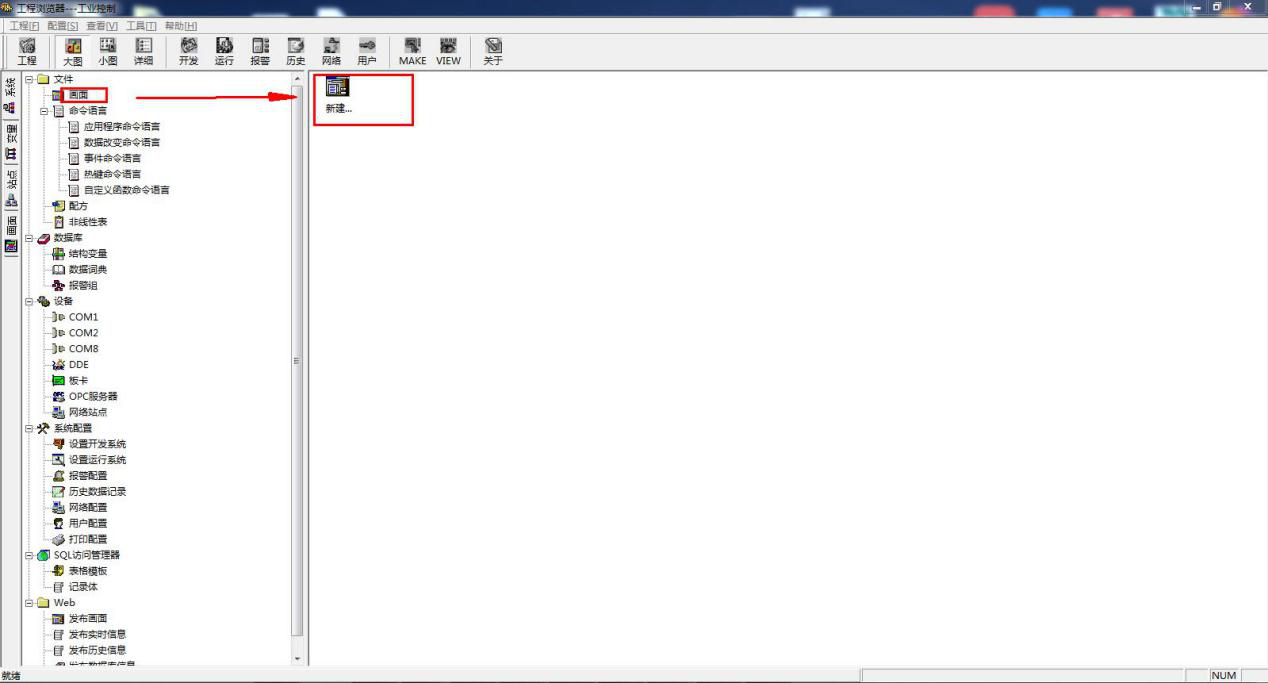

　　點擊畫面，新建一個畫面。畫面命名.然后雙擊，進入畫面編輯欄

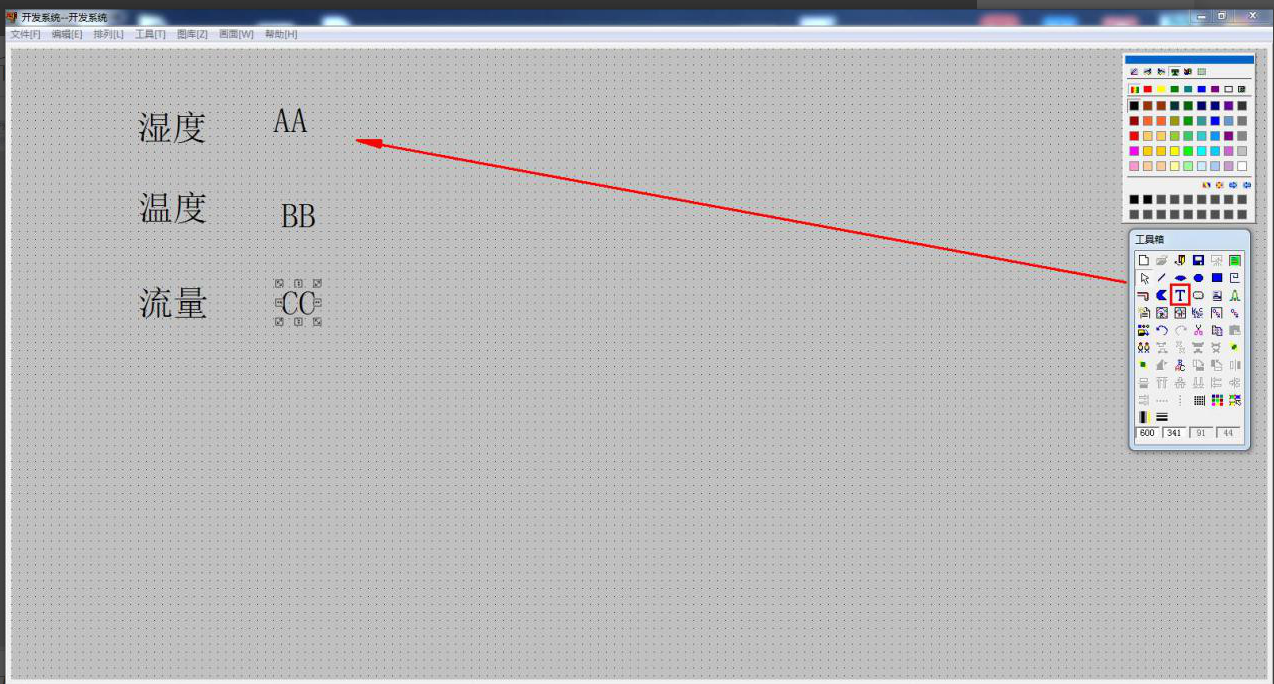

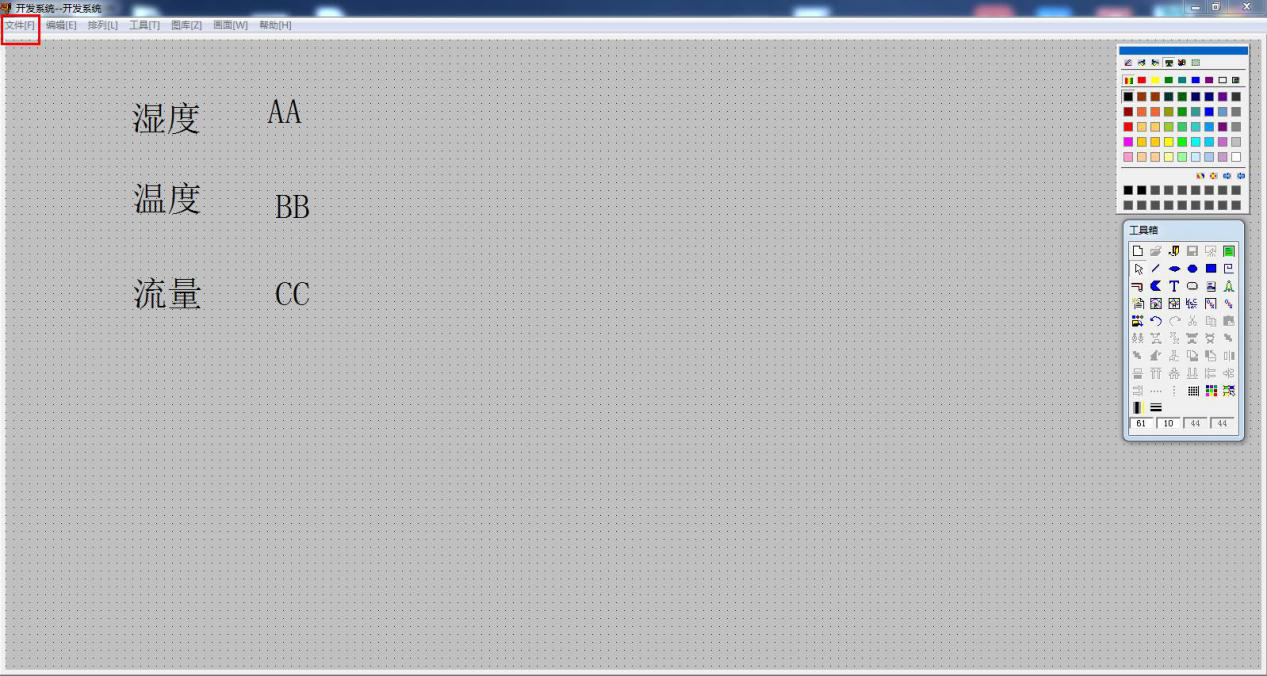

　　新建 6 個文本：

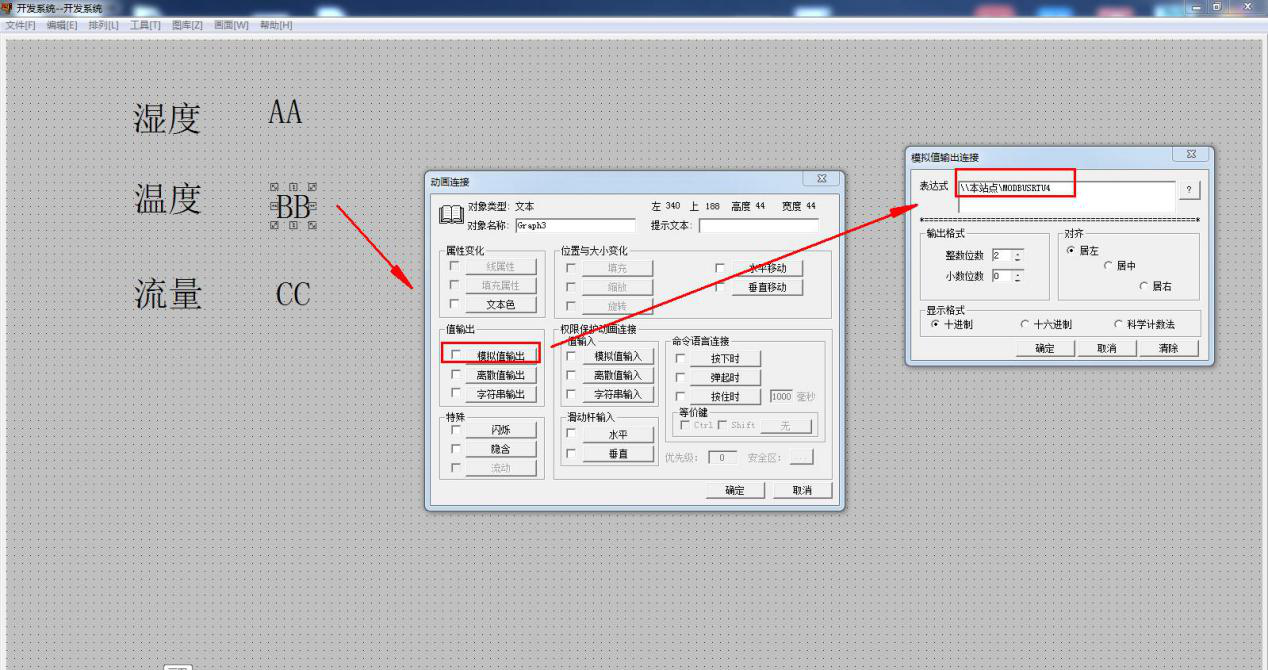

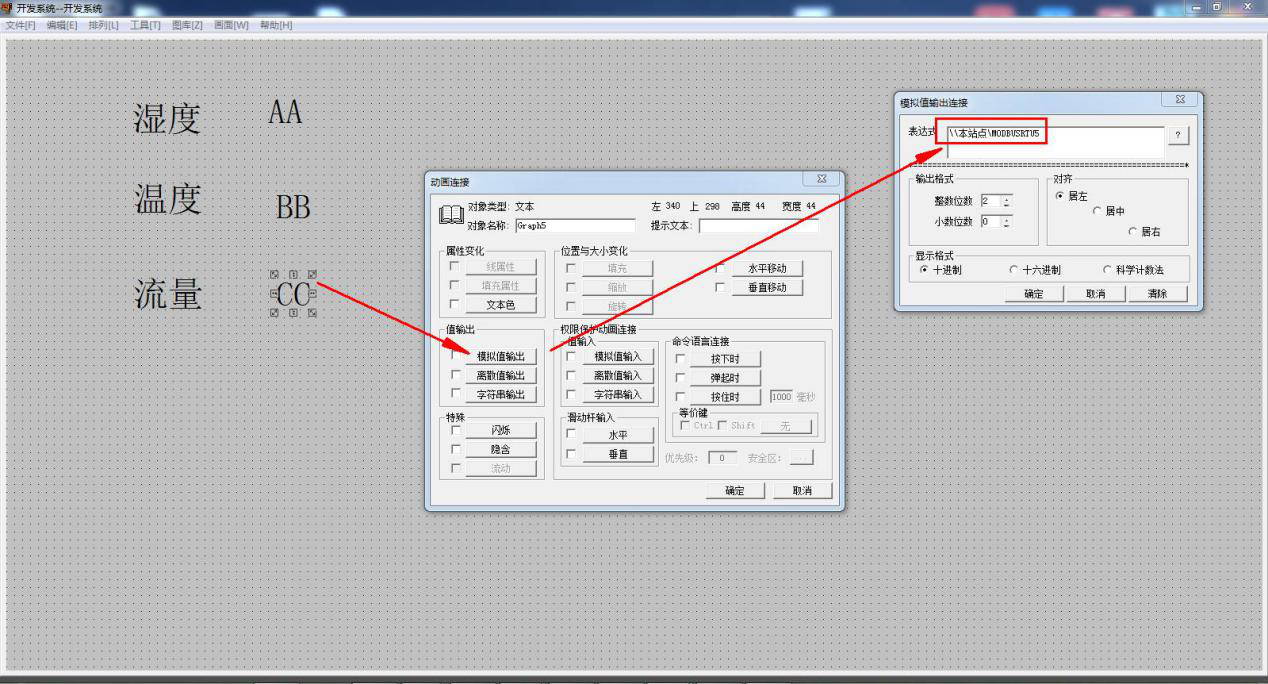

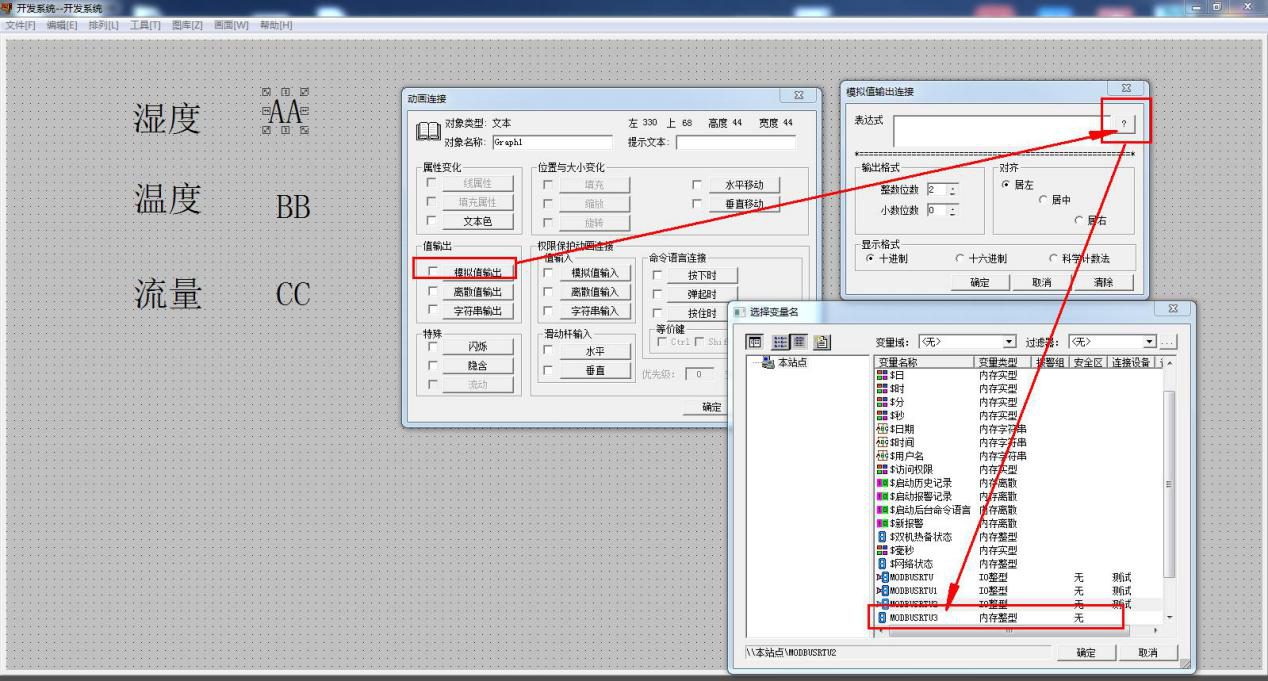

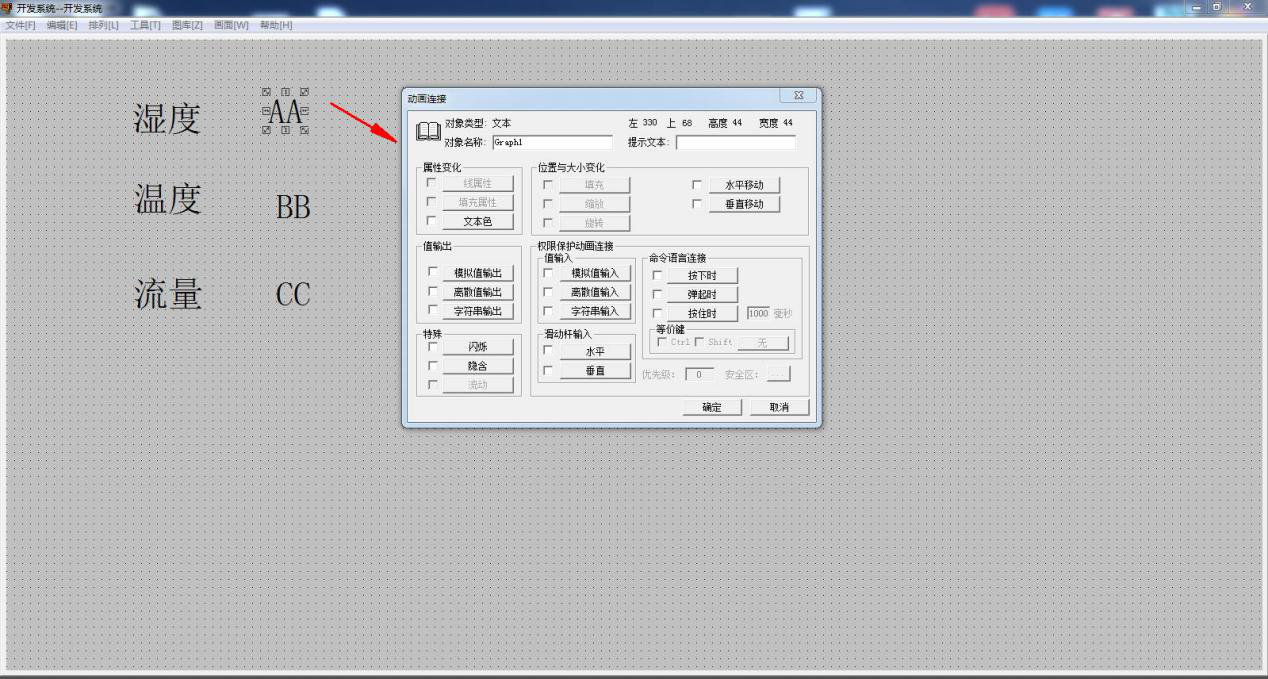

　　雙擊其中一個文本 AA，然后點擊模擬值輸出，在表達式內選擇變量名 為 MODBUSRTU3，然后確定。意思是MODBUSRTU3 的值是設備寄存器地址0中的數據值，然后將數值 傳到畫面AA

　　雙擊其中一個文本 BB，然后點擊模擬值輸出，在表達式內選擇變量名 為 MODBUSRTU4，然后確定。意思是MODBUSRTU4 的值是設備寄存器地址1中的數據值，然后將數值 傳到畫面BB

　　雙擊其中一個文本 CC，然后點擊模擬值輸出，在表達式內選擇變量名 為 MODBUSRTU5，然后確定。意思是MODBUSRTU5 的值是設備寄存器地址2中的數據值，然后將數值 傳到畫面CC

　　畫面編輯成功后，點擊存儲全部。然后將畫面切換到 View。

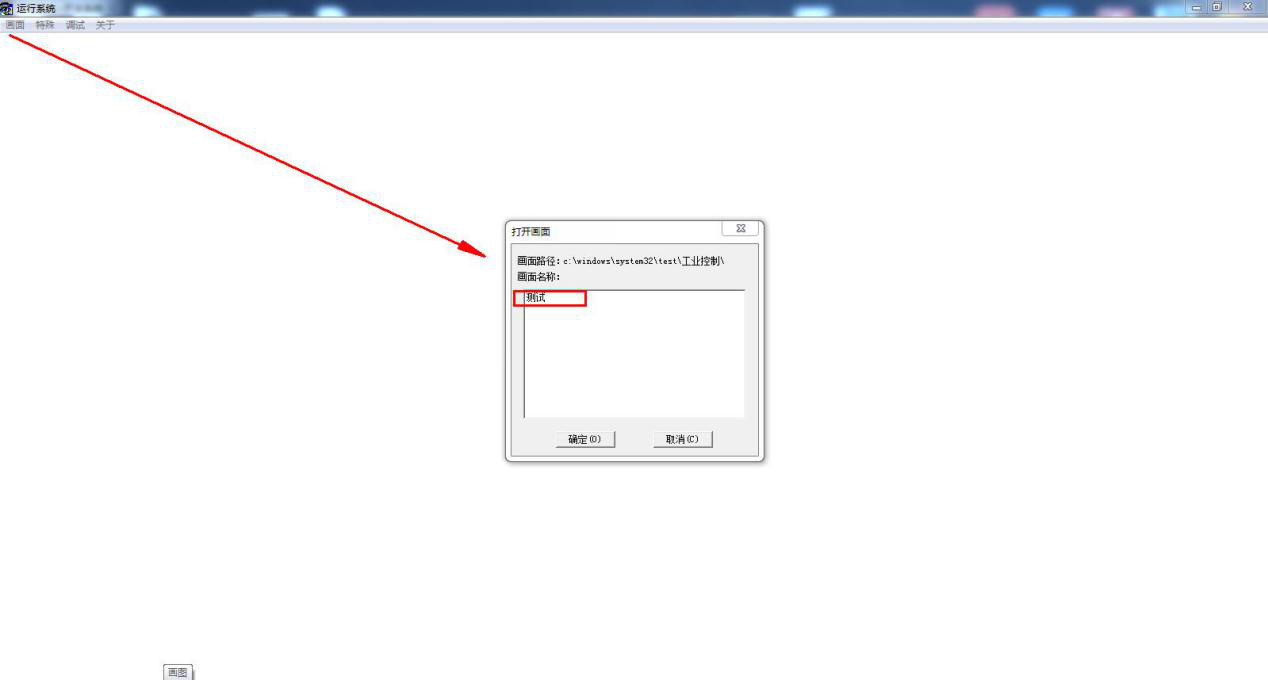

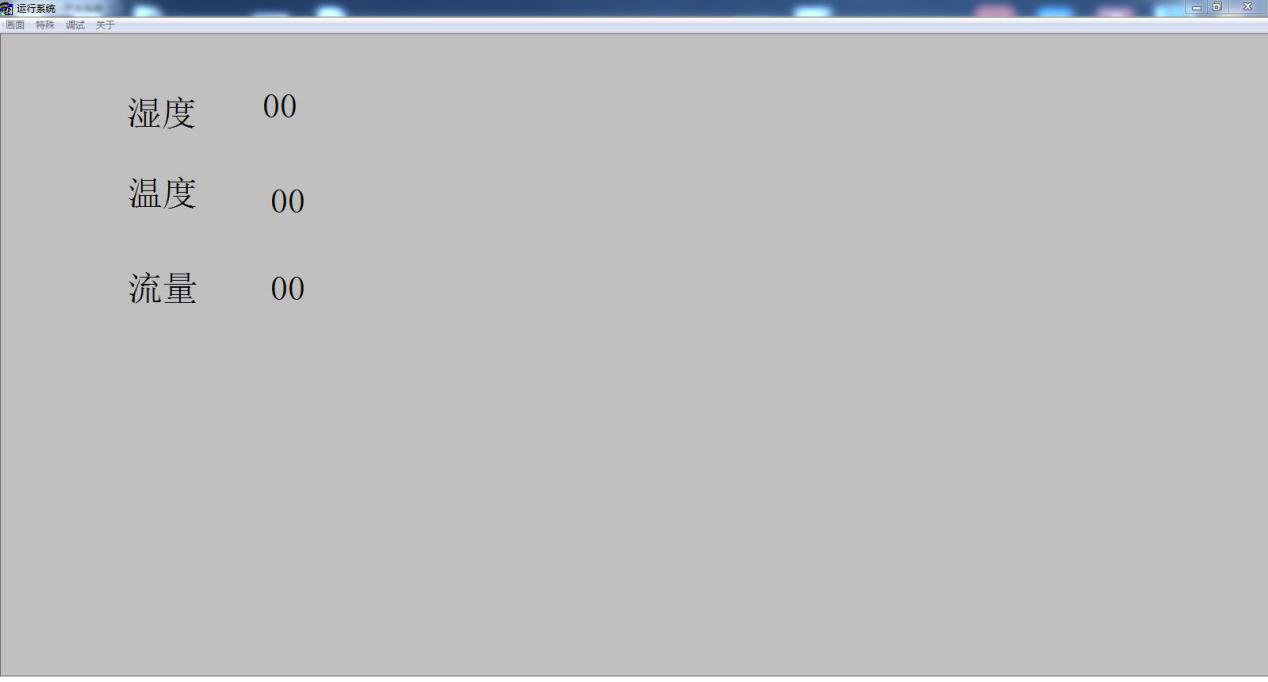

　　點擊畫面，選擇畫面名測試，然后讀取到串口設備3個寄存器地址數據，在頁面上。

　　6、數據調試

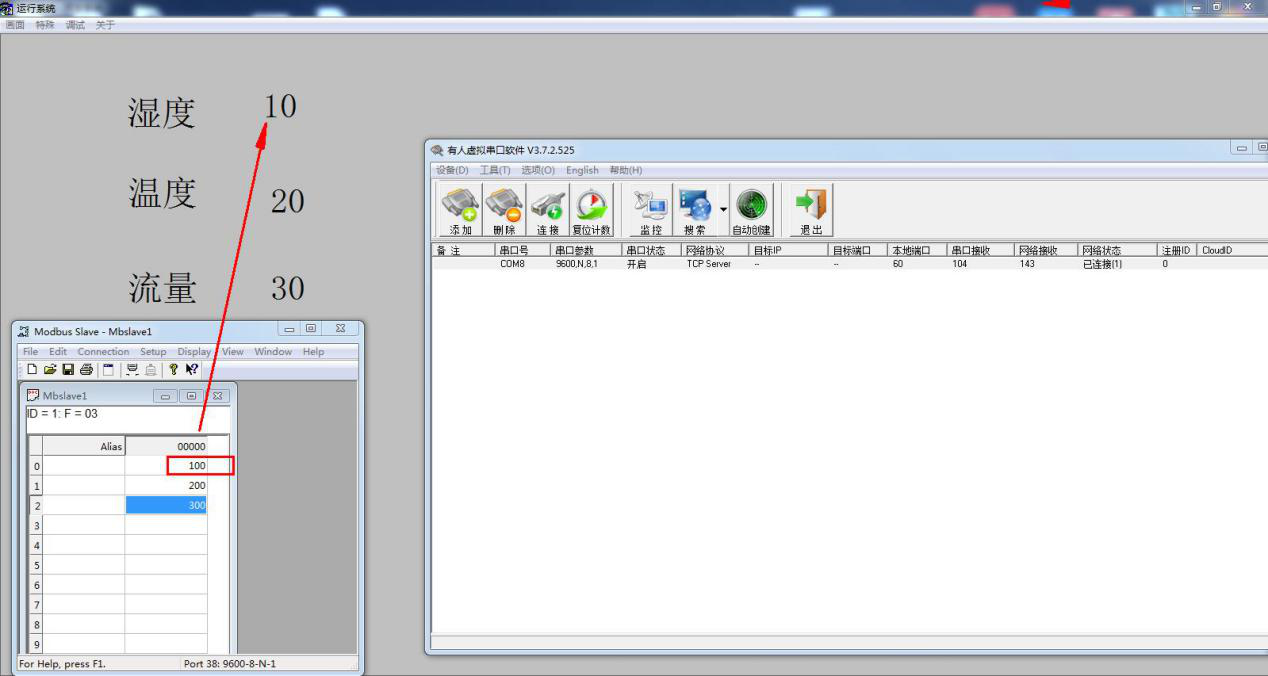

　　讀取到串口設備3個寄存器地址數據，在頁面上。

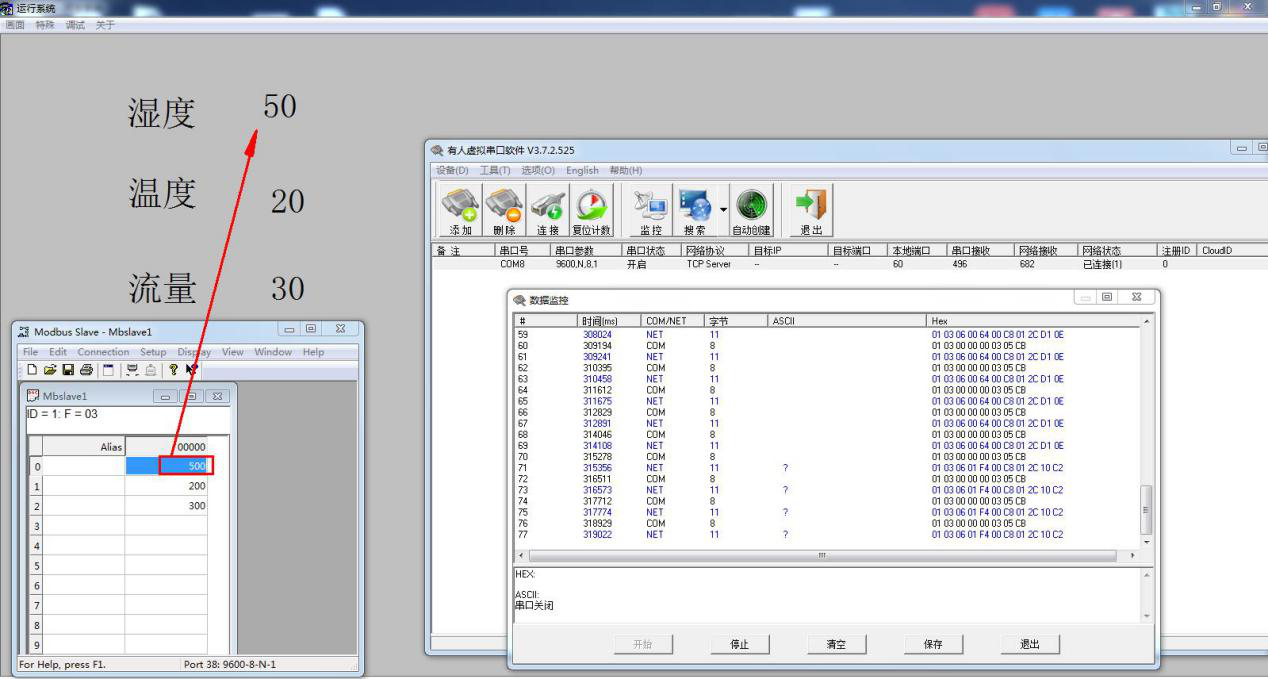

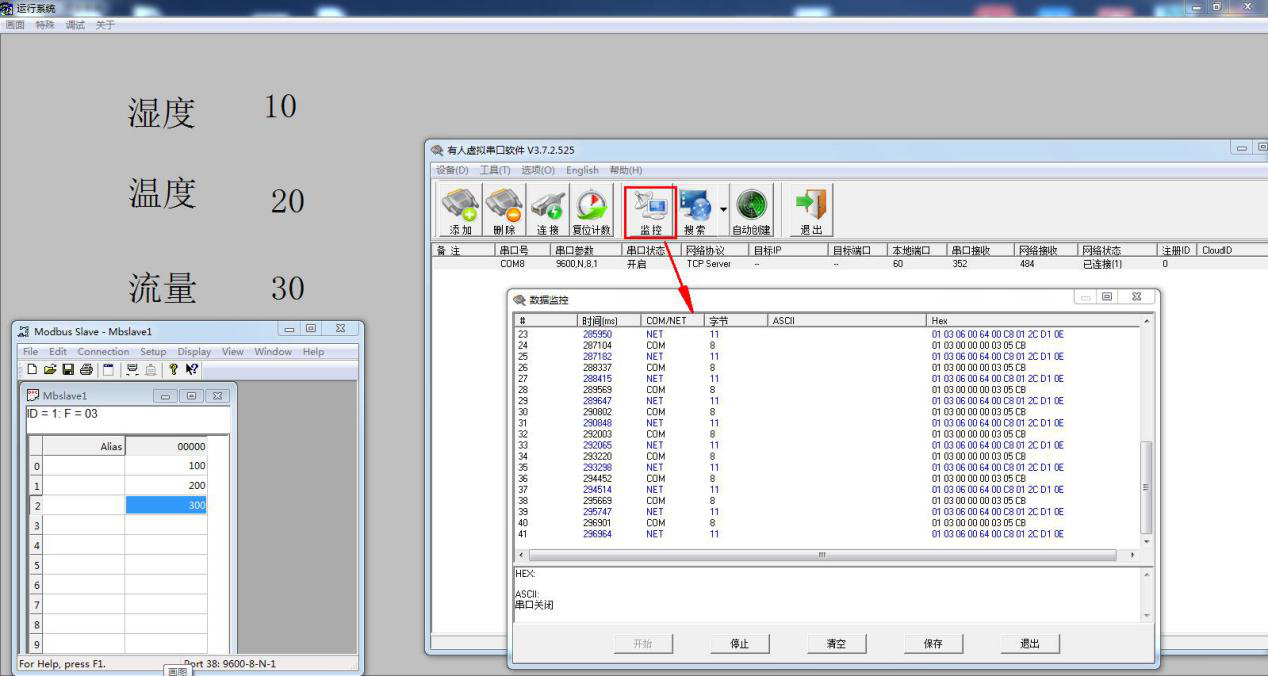

　　MODBUS SLAVE軟件修改3個寄存器地址數據，組態王讀取到串口設備3個寄存器地址數據，在頁面上顯示。
