1. 首先在有人云平臺創建一個項目分組，如圖1（1），名稱這里命名為usr_modbus_rtu，如圖1（2），點擊確定完成項目創建。

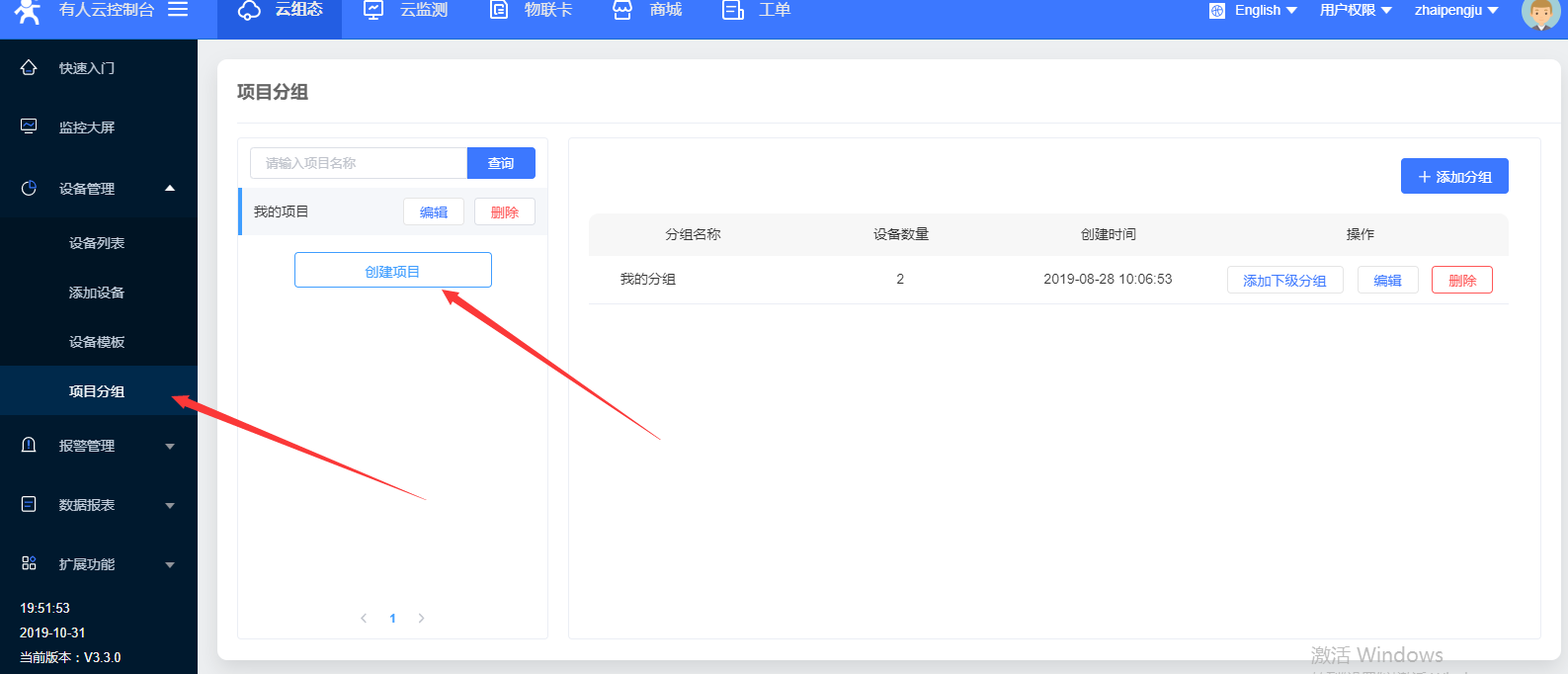

圖1（1）

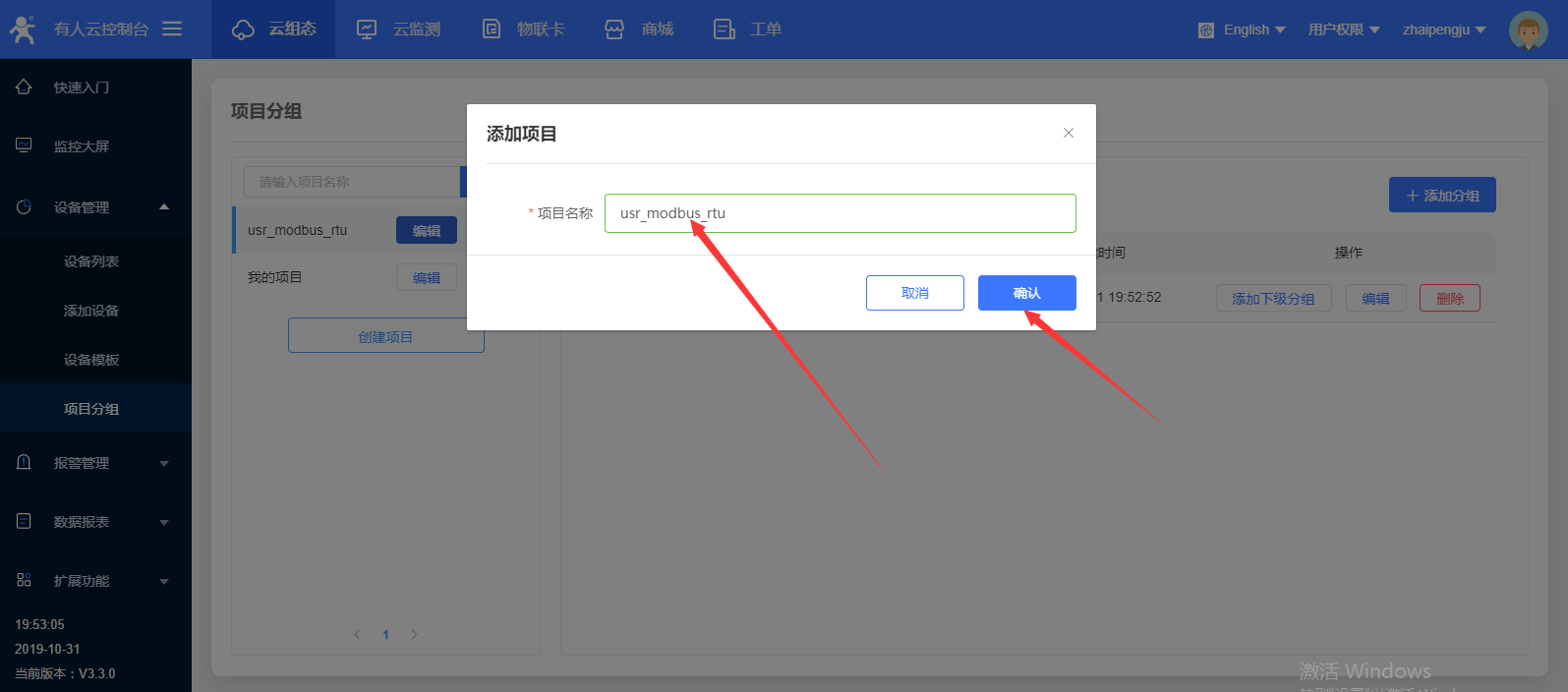

圖1（2）

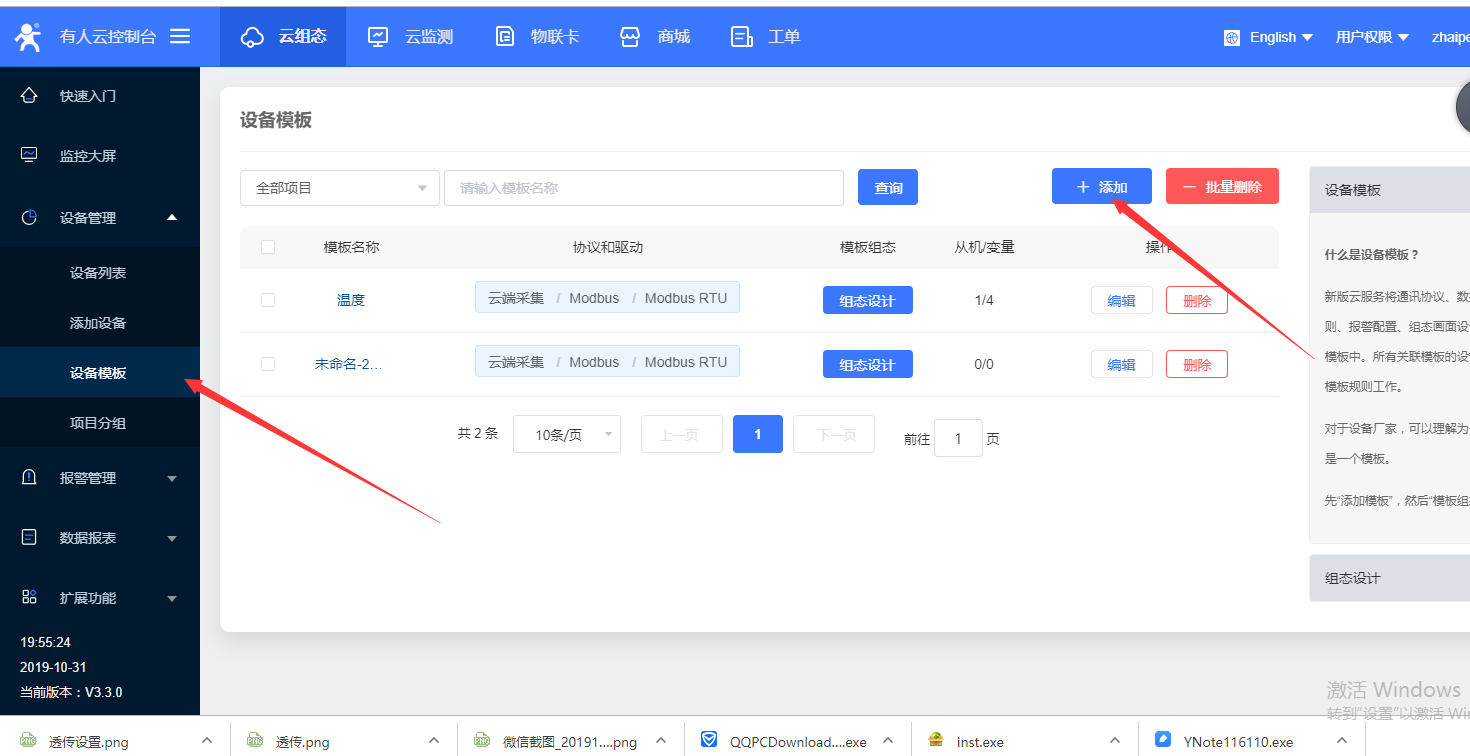

2. 點擊設備模板，然后點擊添加，開始添加設備模板。如圖2（1）；在打開的頁面中所屬項目選擇剛才創建的項目，設備模板名稱這里命名為730_modbus，協議和驅動一欄選擇云端采集——modbus rtu，點擊下一步，配置從機和變量如圖2（2）；點擊添加從機如圖2（3）；這里從機名稱命名為從機1號，從機地址填寫為1，然后點擊確定，這里的從機地址就是modbus協議中的從機設備號如圖2（4）；點擊添加變量如圖2（5）；這里為變量命名為數字量采集，寄存器類型選擇為4（關于寄存器類型選擇參看步驟2結尾說明部分），數據格式選擇16位無符號，采集頻率設置為一分鐘，如圖2（6）；最后點擊保存如圖2（7）。

圖2（1）

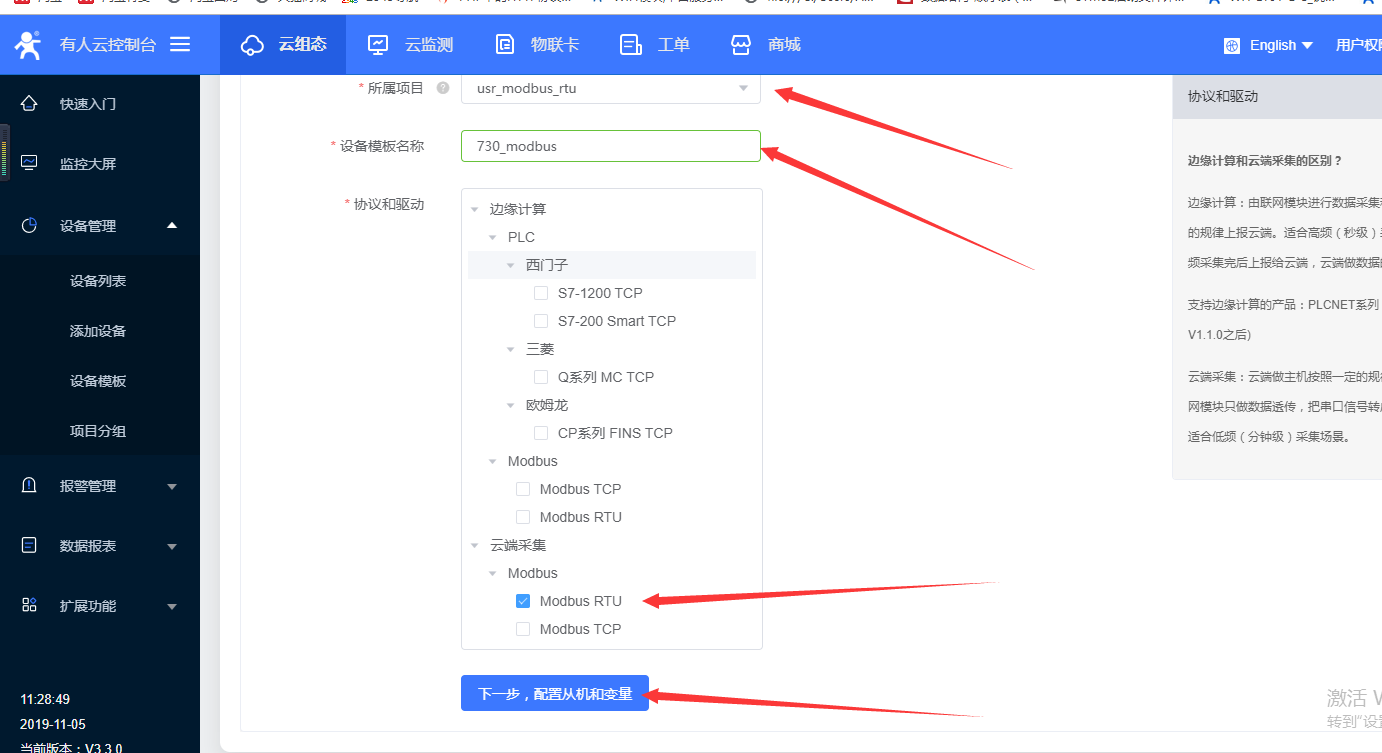

圖2（2）

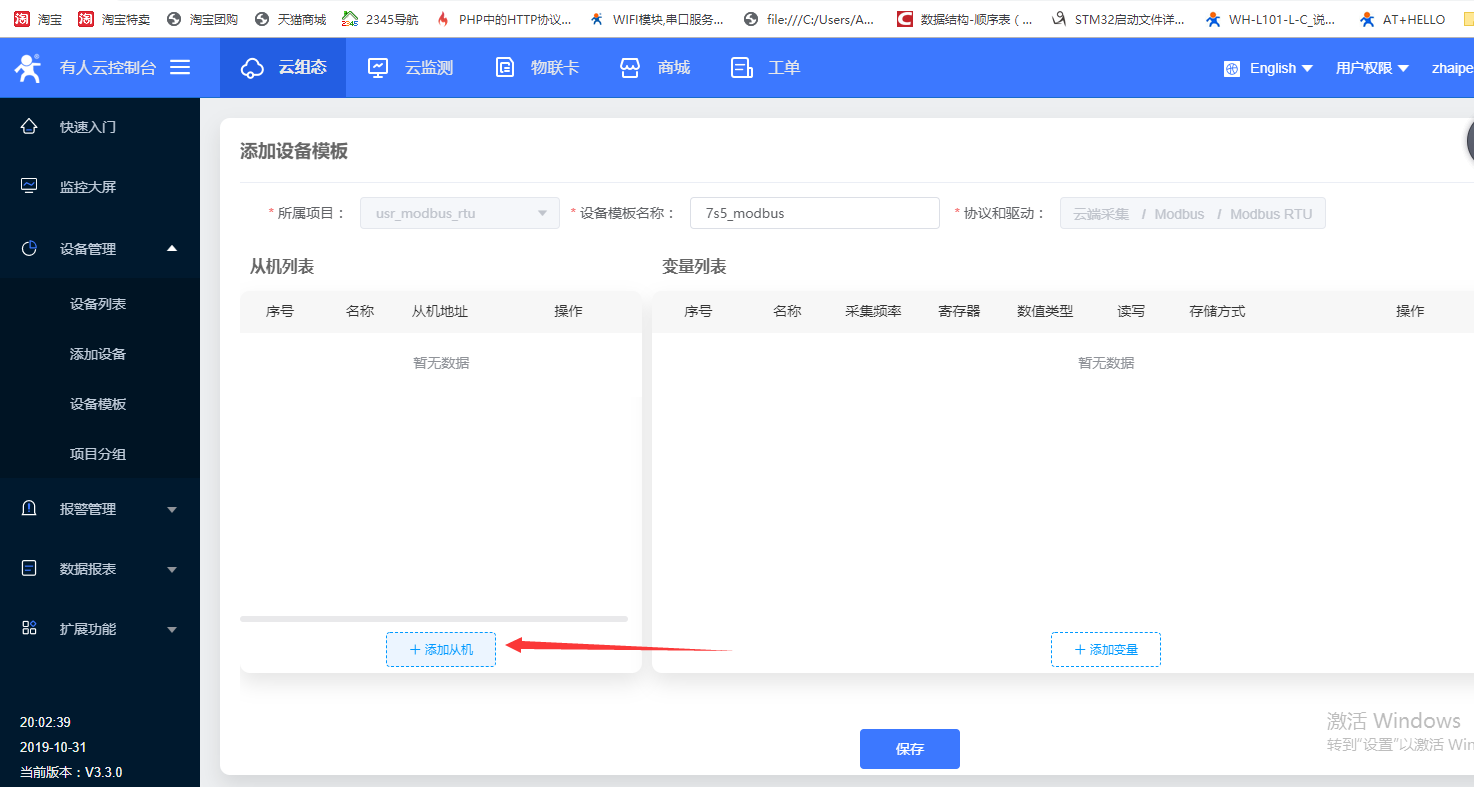

圖2（3）

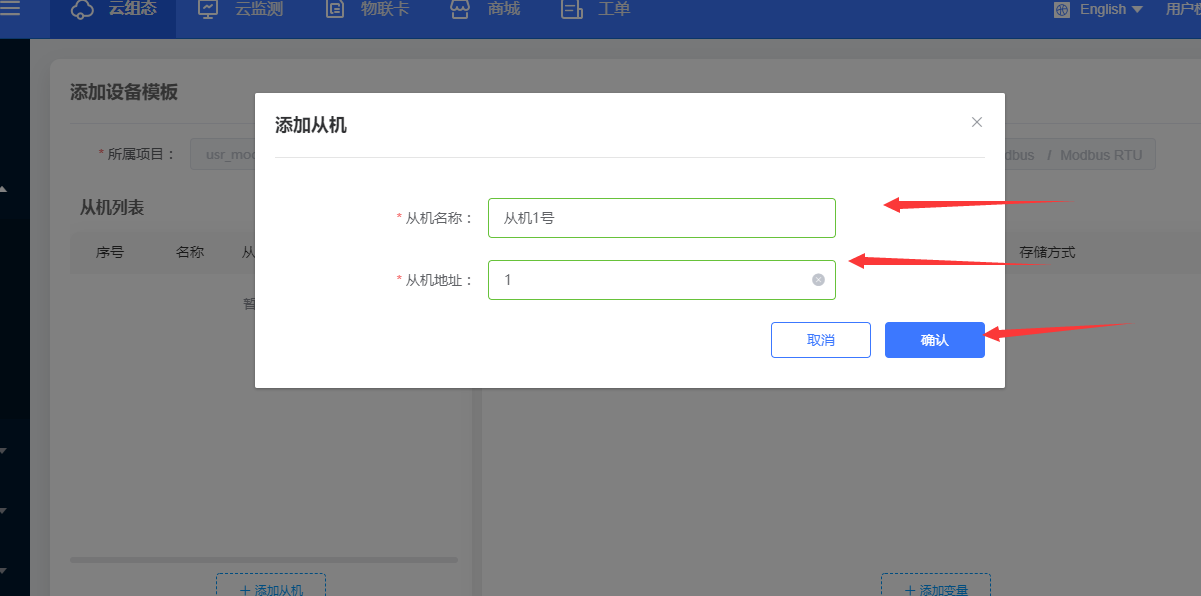

圖2（4）

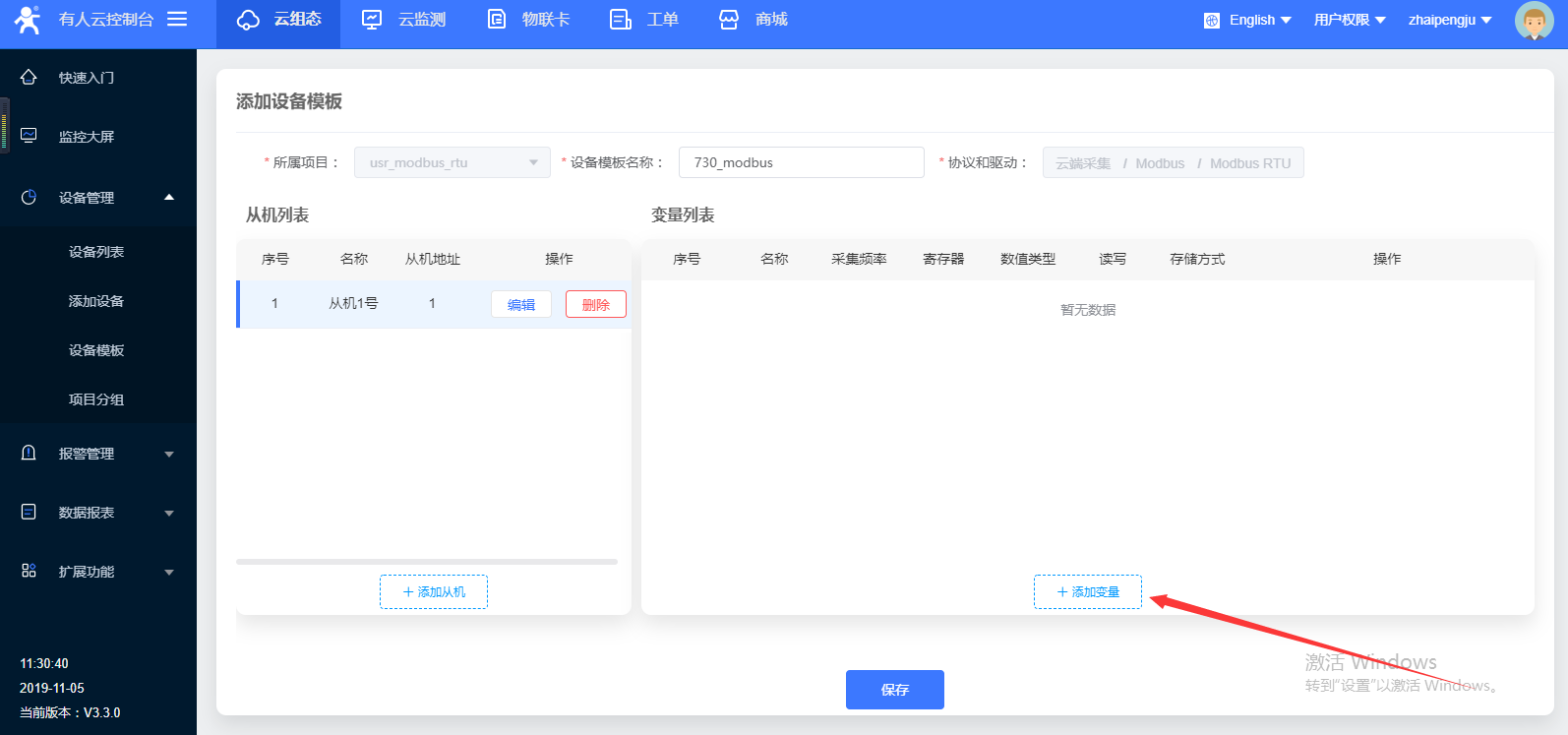

圖2（5）

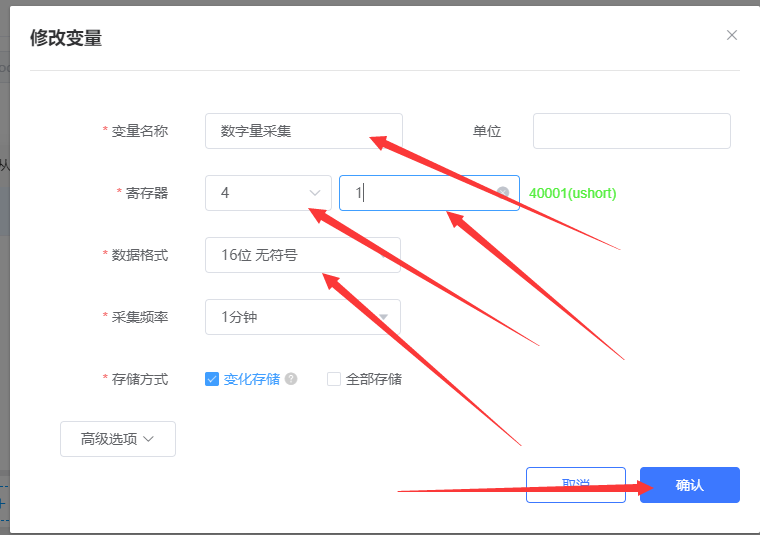

圖2（6）

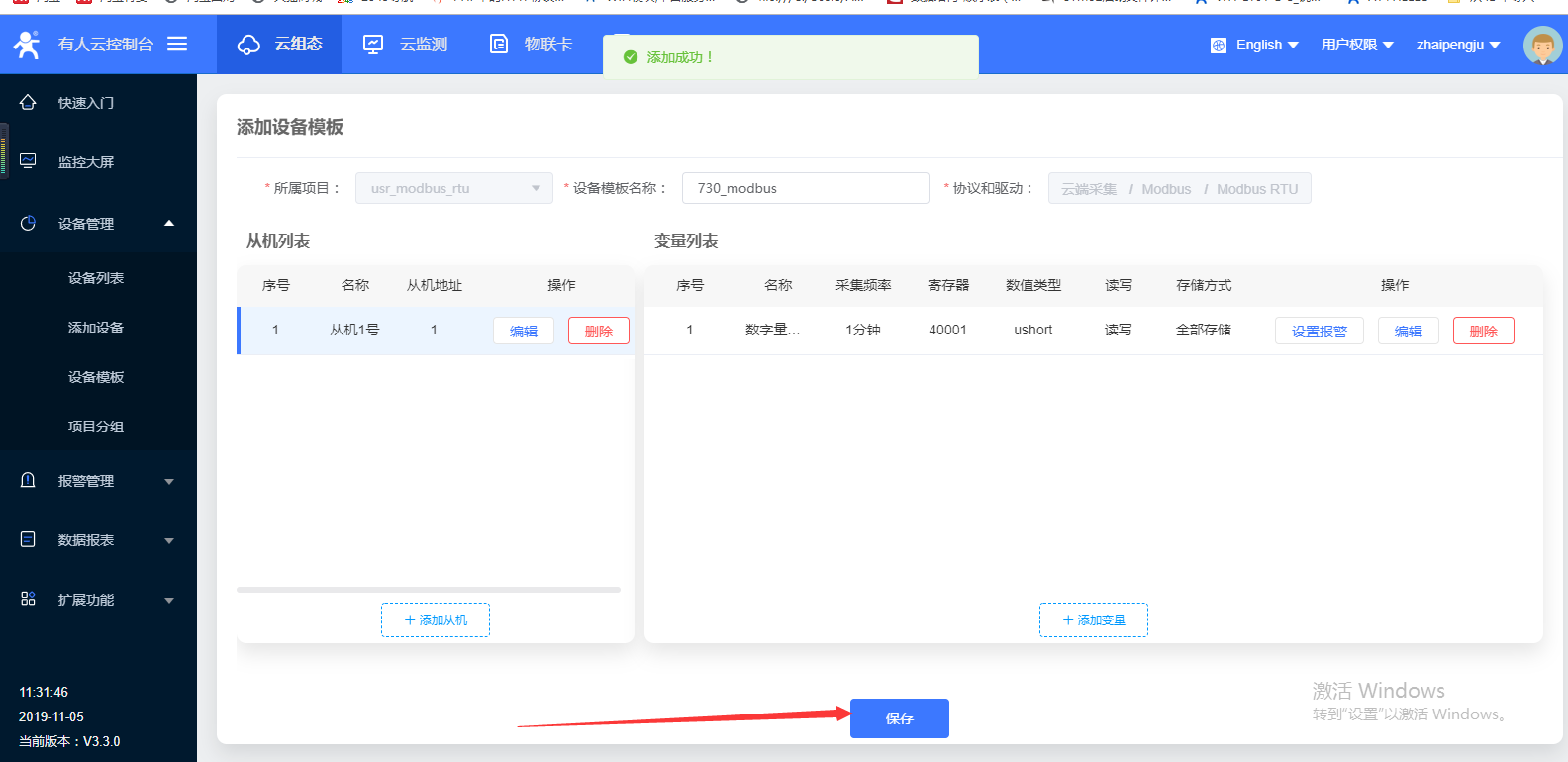

圖2（7）

寄存器類型選擇說明：

0為線圈狀態，功能碼01H或05H；假如功能碼為01H或05H，起始地址0002H，則填：00003。

1為離散量輸入，功能碼為02H；假如功能碼為02H，起始地址0003H，則填：10004。

3為輸入寄存器，功能碼為04H；假如功能碼為04H，起始地址000AH，則填：30011。

4為保持寄存器，功能碼為03H或06H；假如功能碼為03H或06H，起始地址0000H，則填：40001。

3. 點擊添加設備，設備名稱選擇為GPRS DTU usr-730，項目分組選擇為usr_modbus_rtu/我的分組，選擇ID方式添加如圖3（1），設備ID和密碼默認即可，設備模板選擇我們剛才創建的模板，點擊保存如圖3（2）。

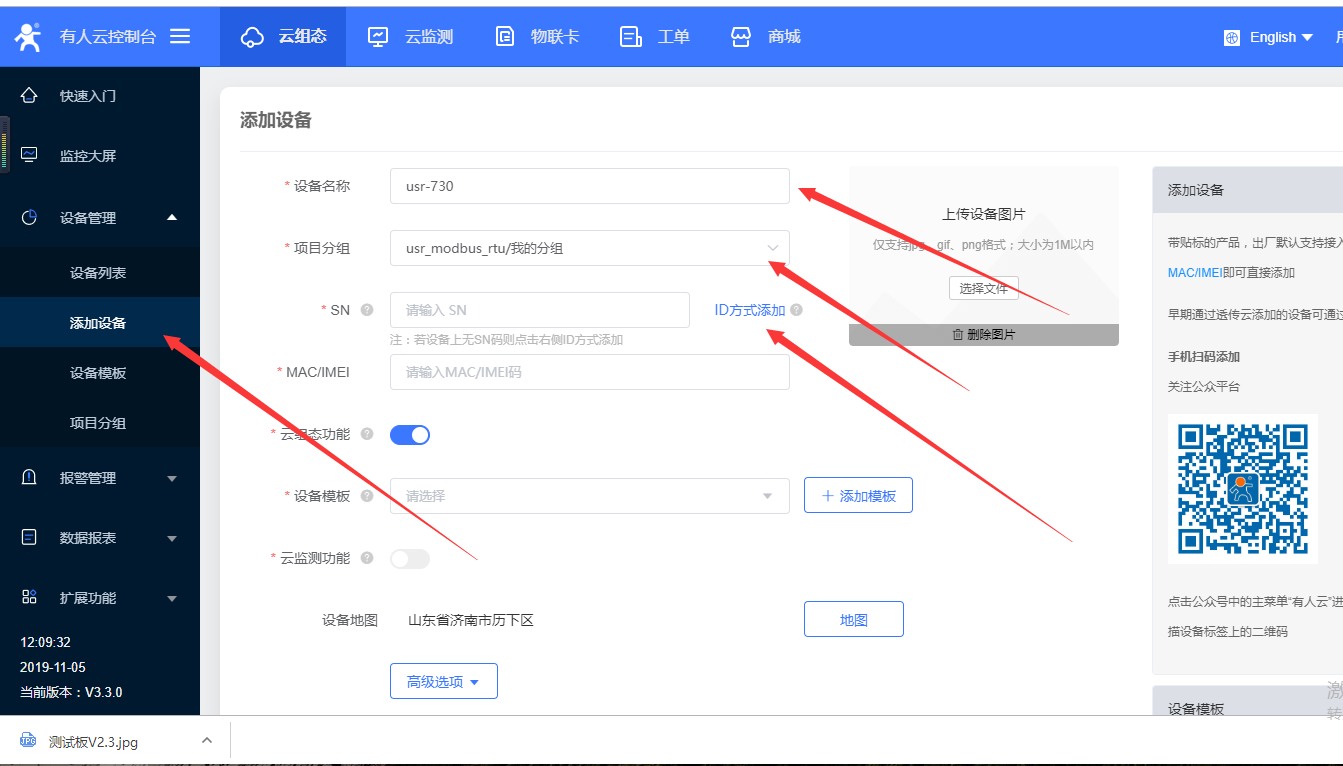

圖3（1）

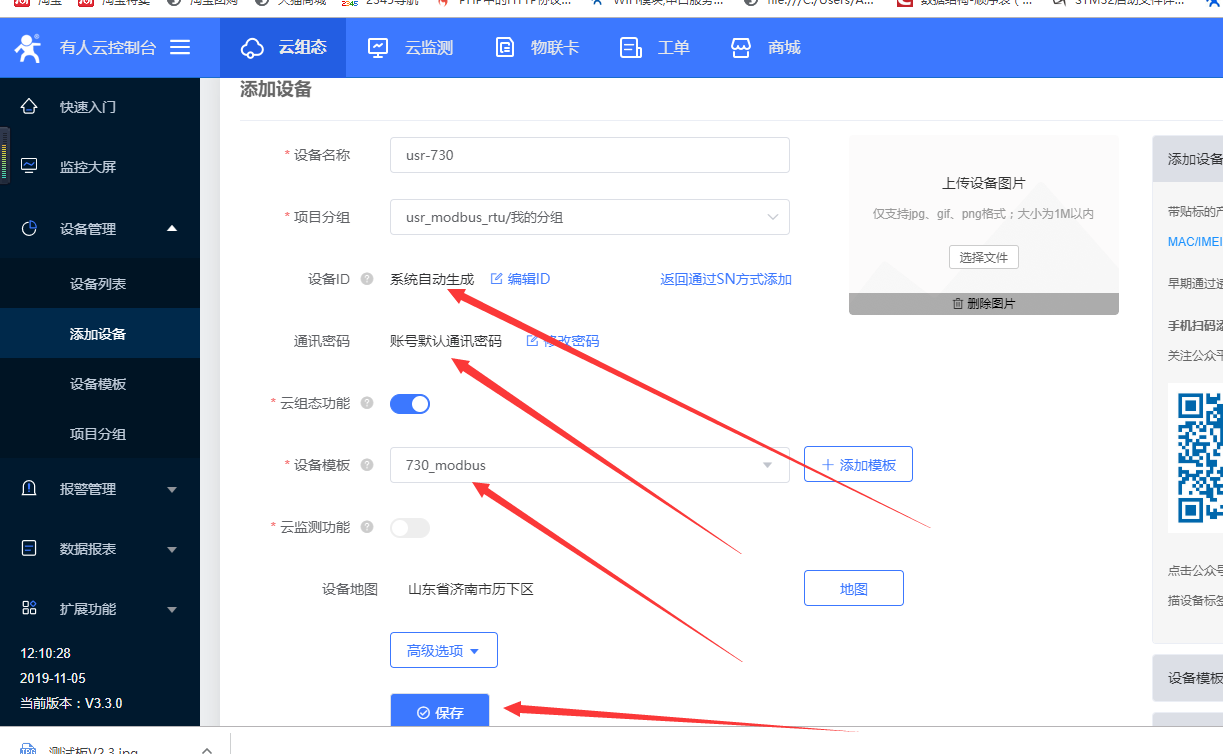

圖3（2）

4. 打開 730 的配置軟件，電腦串口連接 730，點擊打開串口，勾選連接服務器 A，地址填寫 clouddata.usr.cn,端口 15000，勾選啟用透傳云，設備號與密碼填寫圖 4（2） 中的設備號與密碼，填寫完成后選擇進入配置狀態，待 730 串口返回 ok 之后，點擊設置并保存所有參數，待所有參數配置完成之后，點擊模塊重啟，使參數生效。如圖 4（1），此時我們可以看到透傳云端的設備已經上線了，如圖 4（3）。

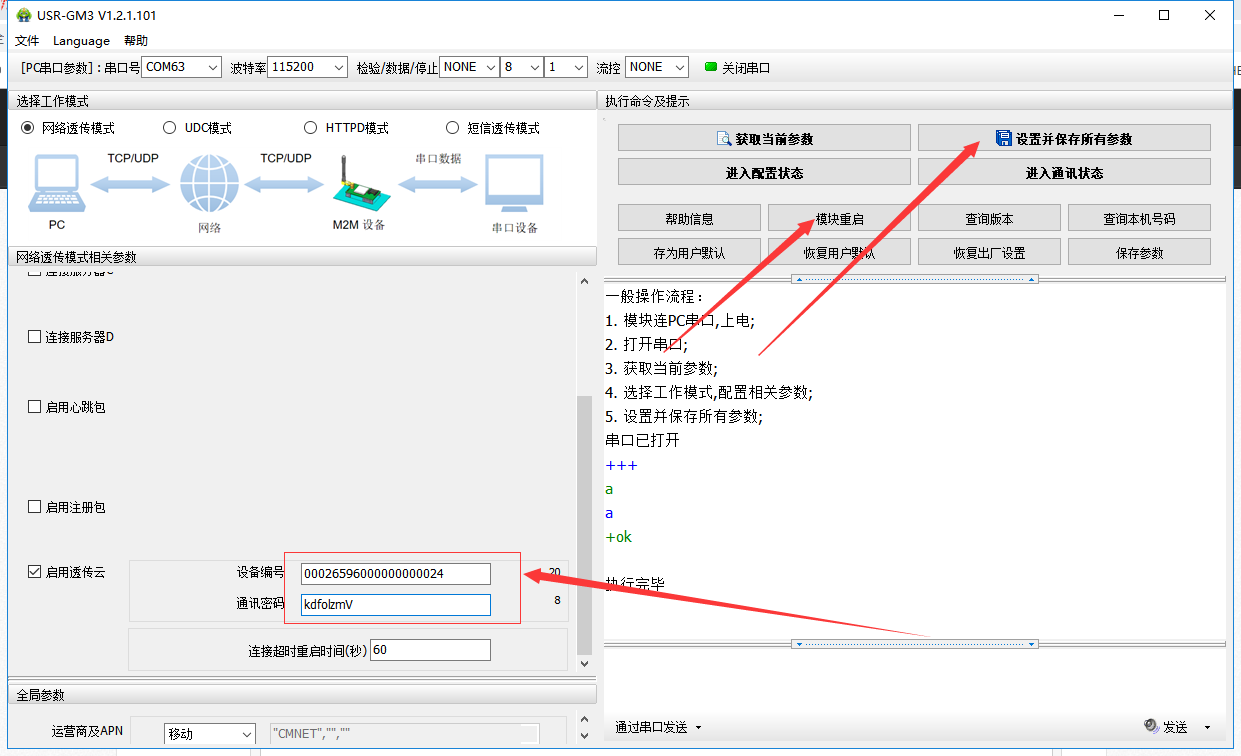

圖 4（1）

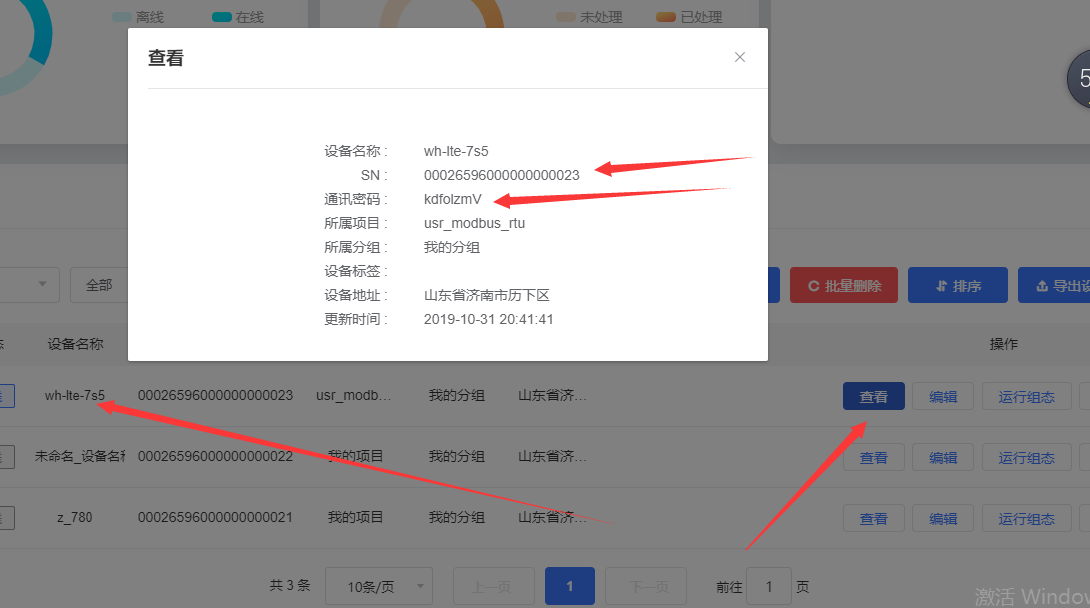

圖 4（2）

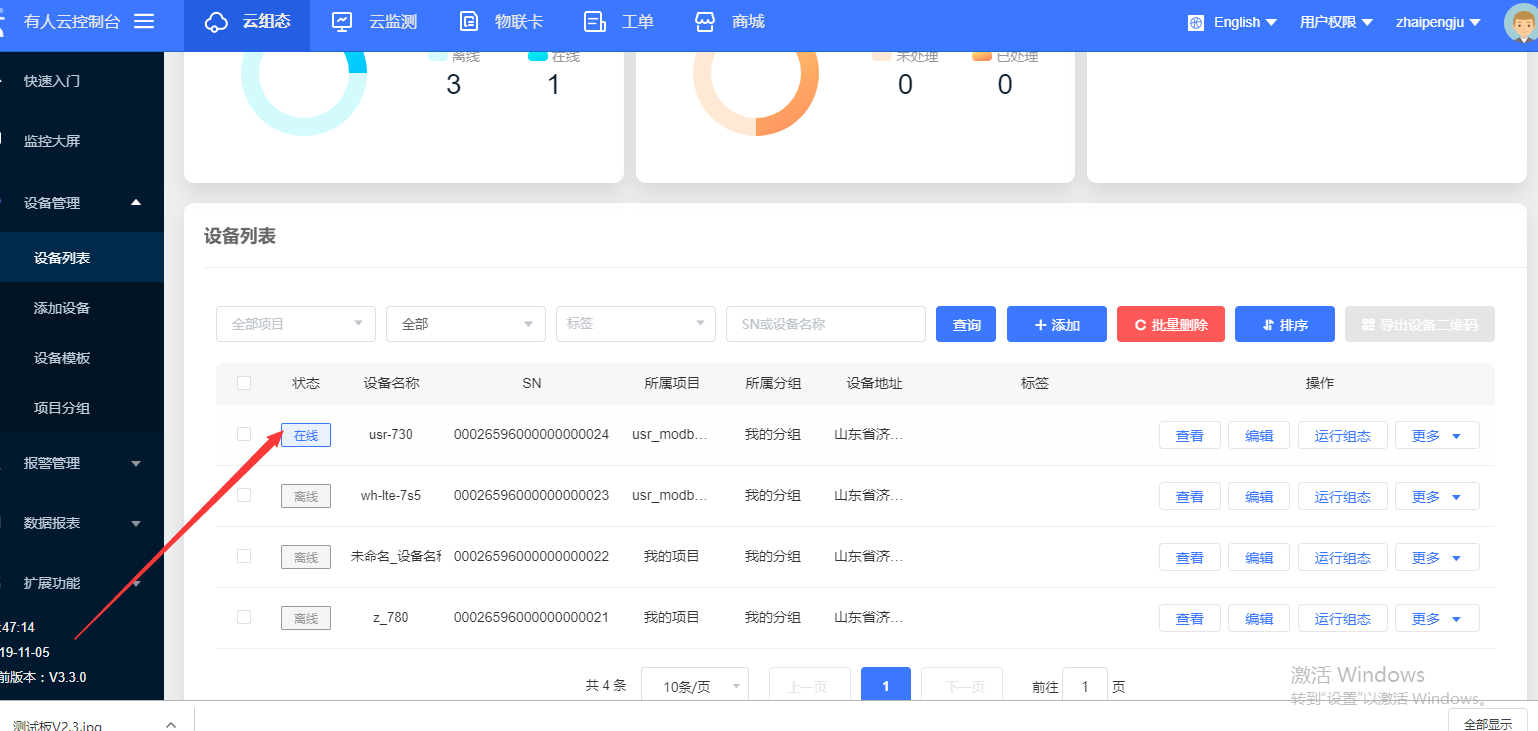

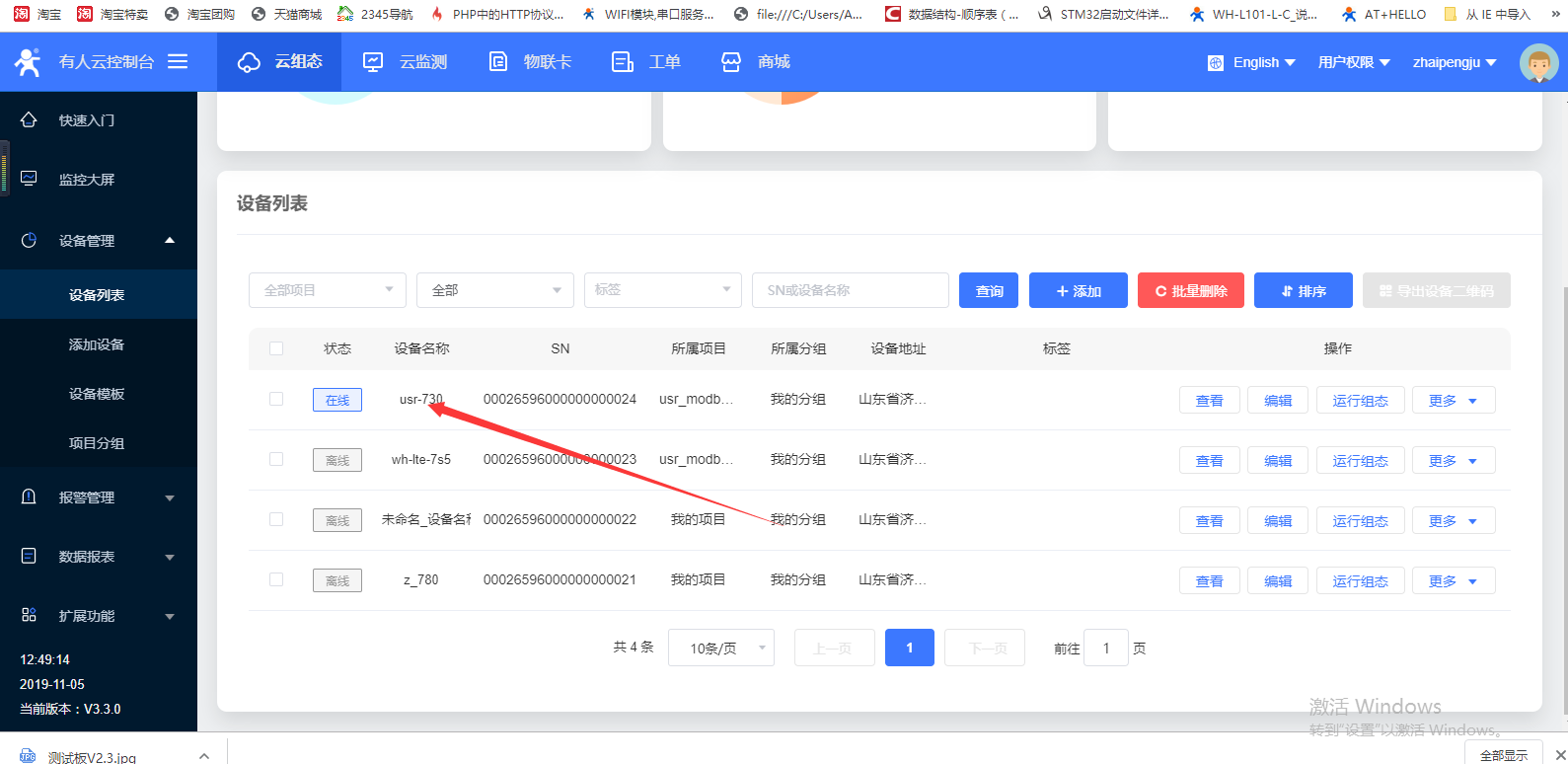

圖 4（3）

5. 打開配置軟件，將接收調整為16進制接收，可以看到有人云下發的指令：01 03 00 00 00 01 84 0A,這時候我們根據modbus協議上傳一組數據：01 03 02 00 07 F9 86 ，如圖5（1）。點擊設備，來到如圖5（2）界面用來查看數據，我們可以看到當前數值變?yōu)?如圖5（3）。

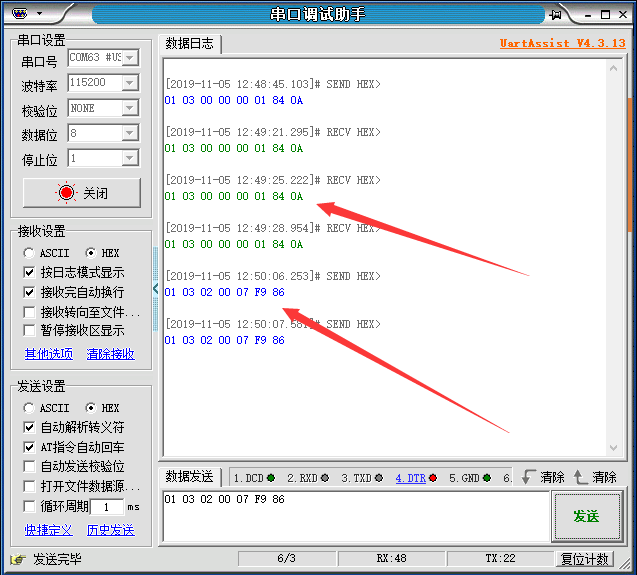

圖5（1）

圖5（2）

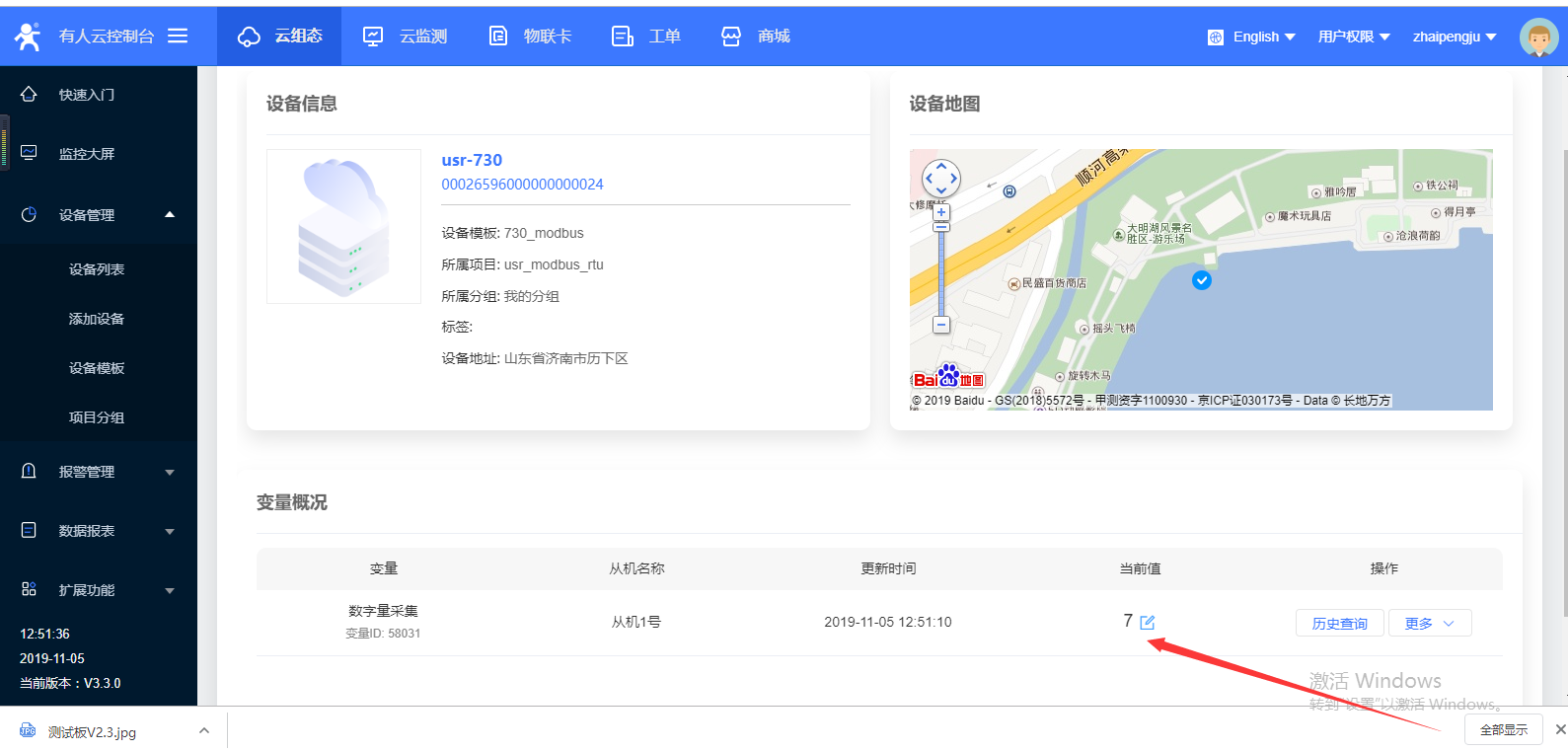

圖5（3）
