一、說明

1、基礎資料

說明書http://imbacareer.com.cn/Download/871.html

軟件設計手冊http://imbacareer.com.cn/Download/872.html

設置軟件http://imbacareer.com.cn/Download/885.html

串口轉網絡調試助手http://imbacareer.com.cn/Product/78.html

2、硬件連接

裝上SIM卡，插上天線，使用我司的原裝適配器模塊供電，USB轉232接電腦（串口設備）

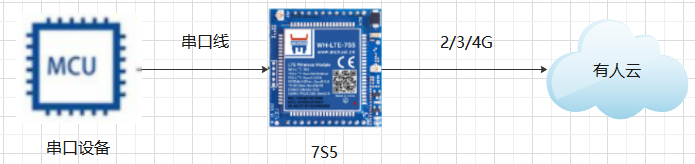

3、數據流向

終端串口設備——7S5——有人云

二、配置步驟

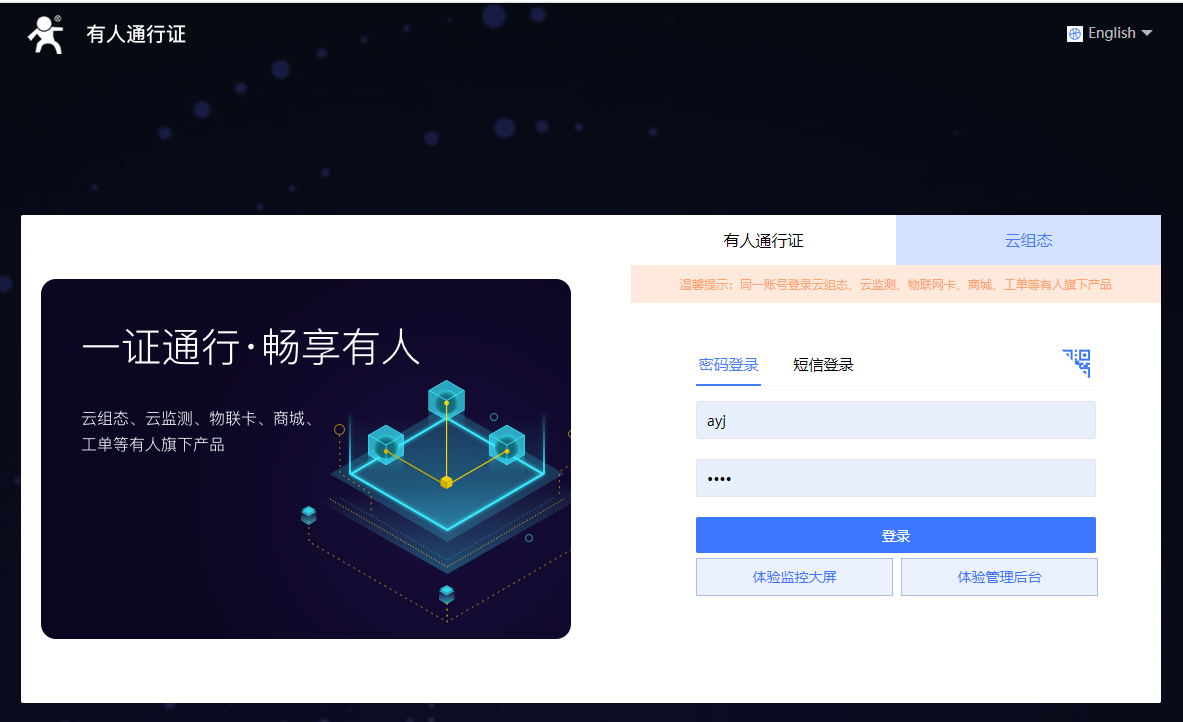

1、登錄有人云（如果沒有賬號先申請通行證，目前只能通過手機號來注冊通行證賬戶）

有人云入口：https://account.usr.cn/mp_scada

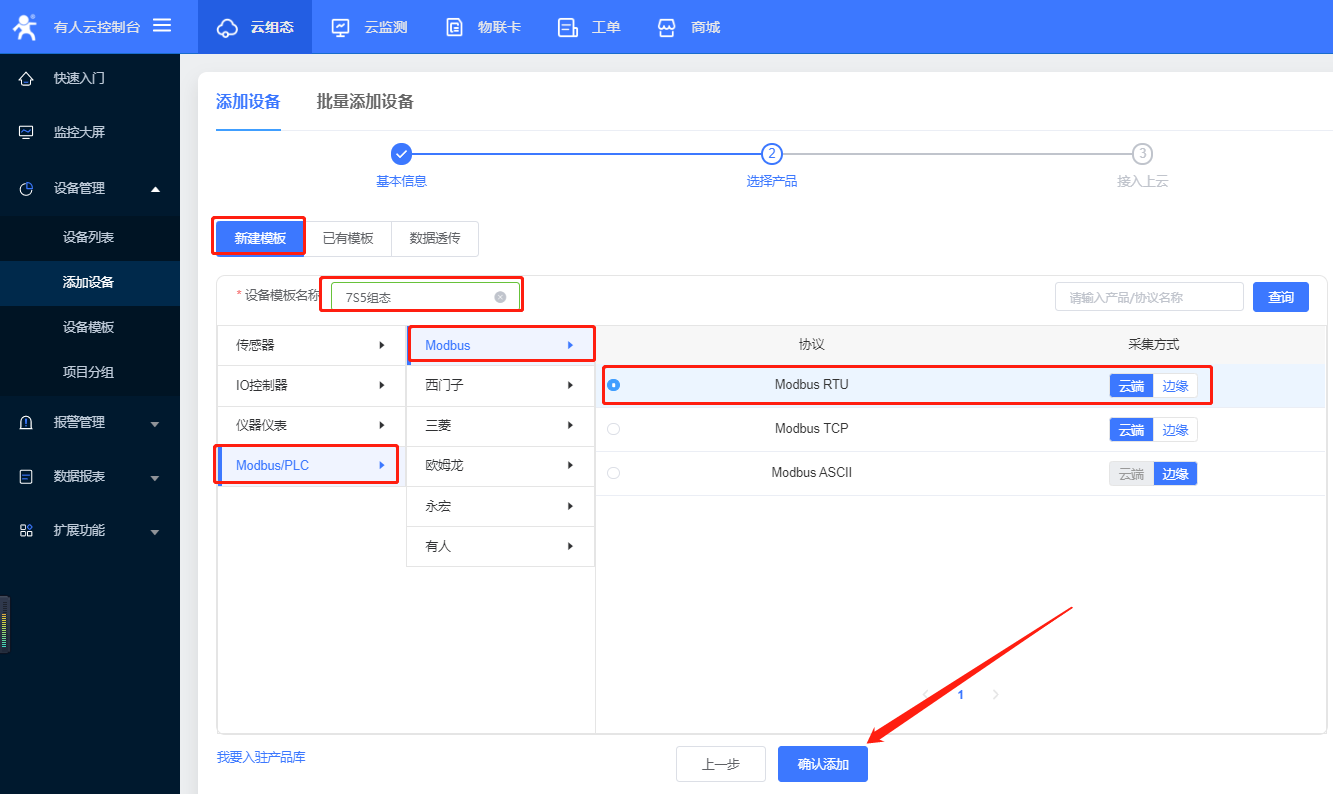

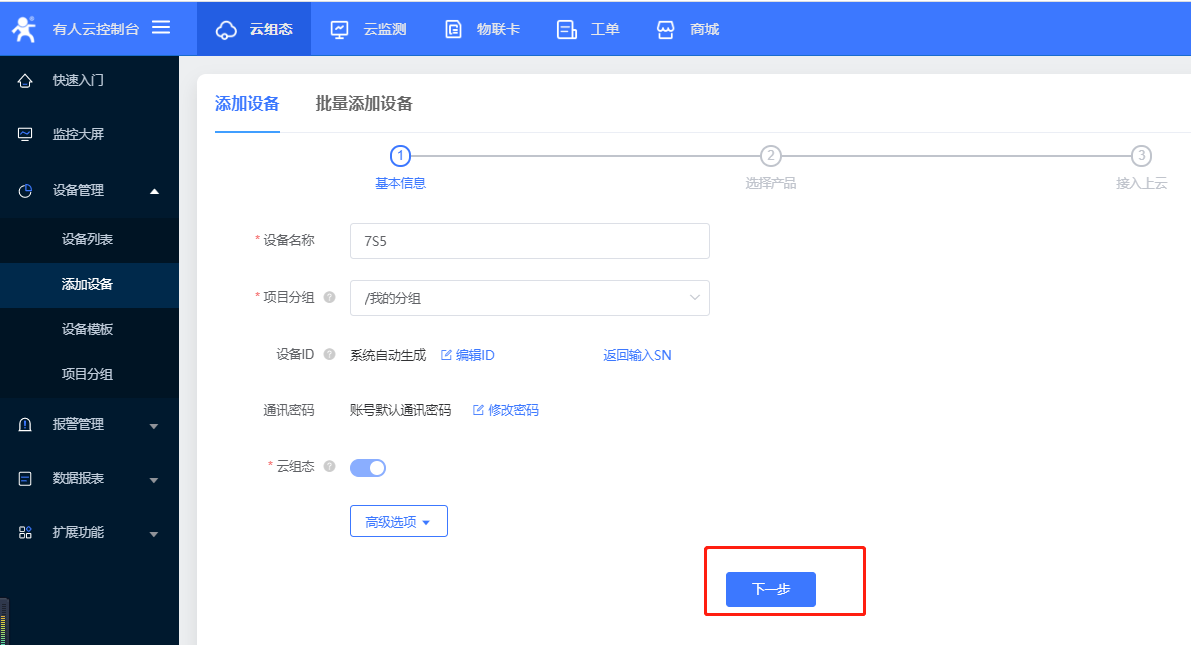

2、添加設備

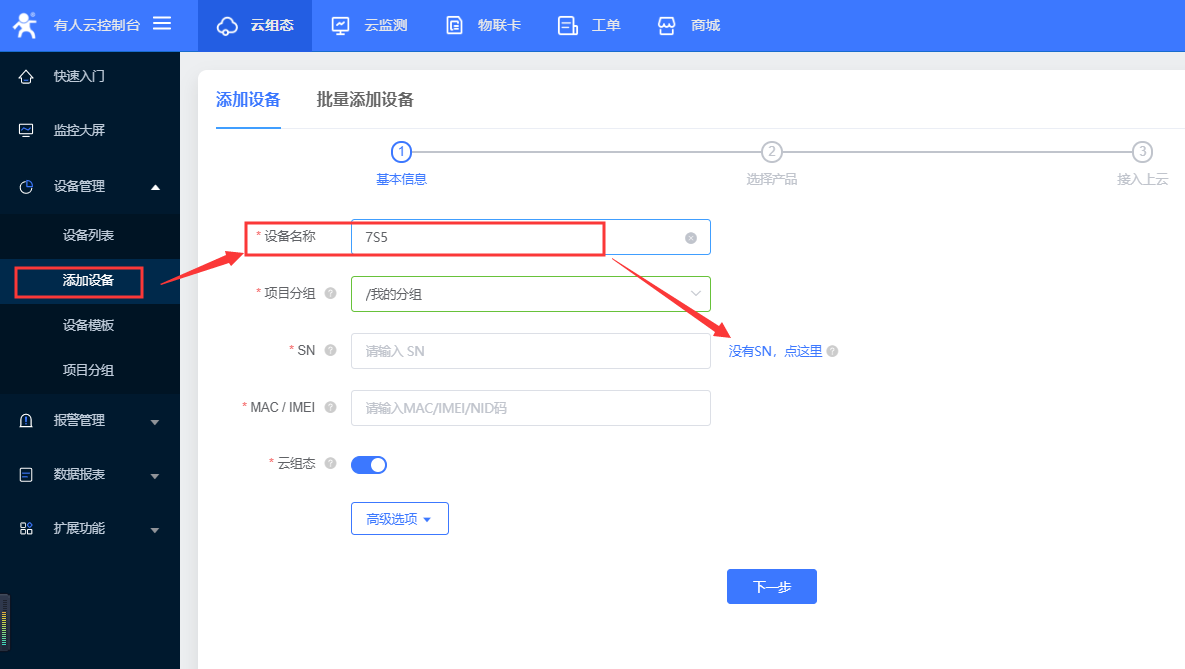

有人云以設備ID方式添加，ID是系統自動生成的；點擊沒有SN,點這里

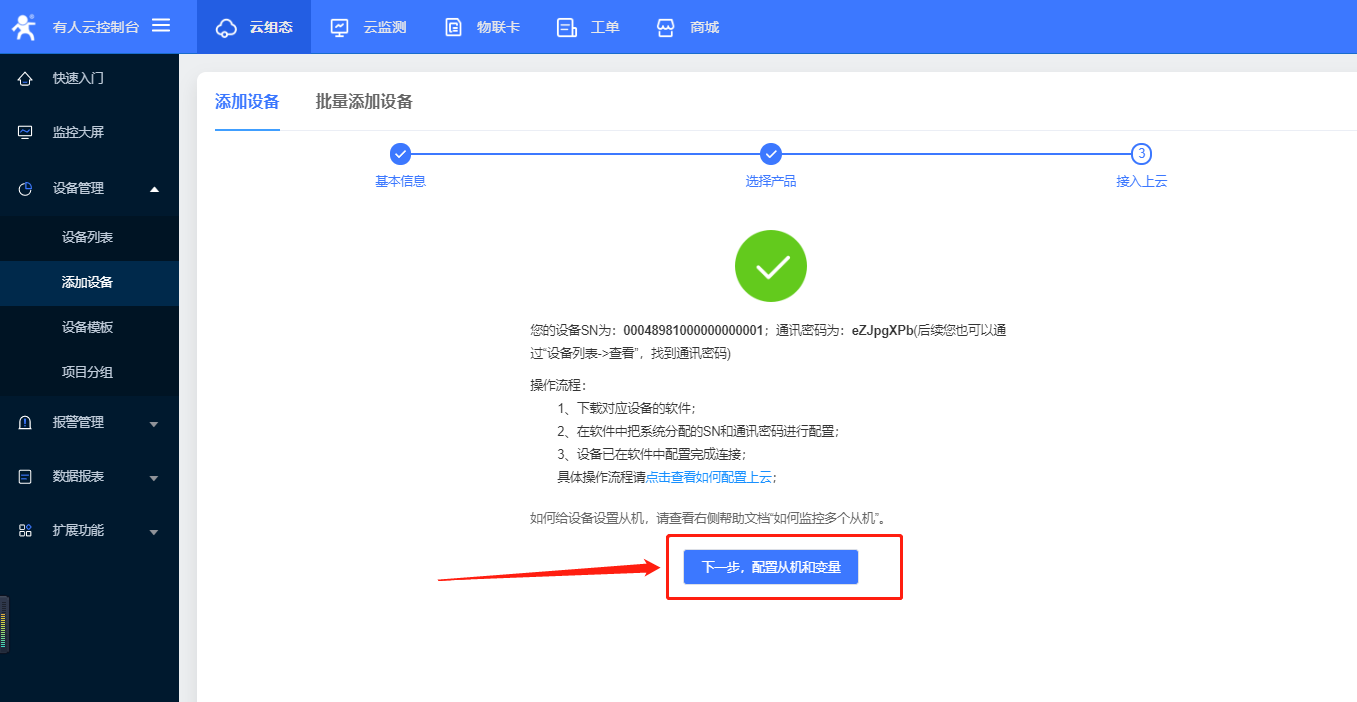

添加步驟如圖：

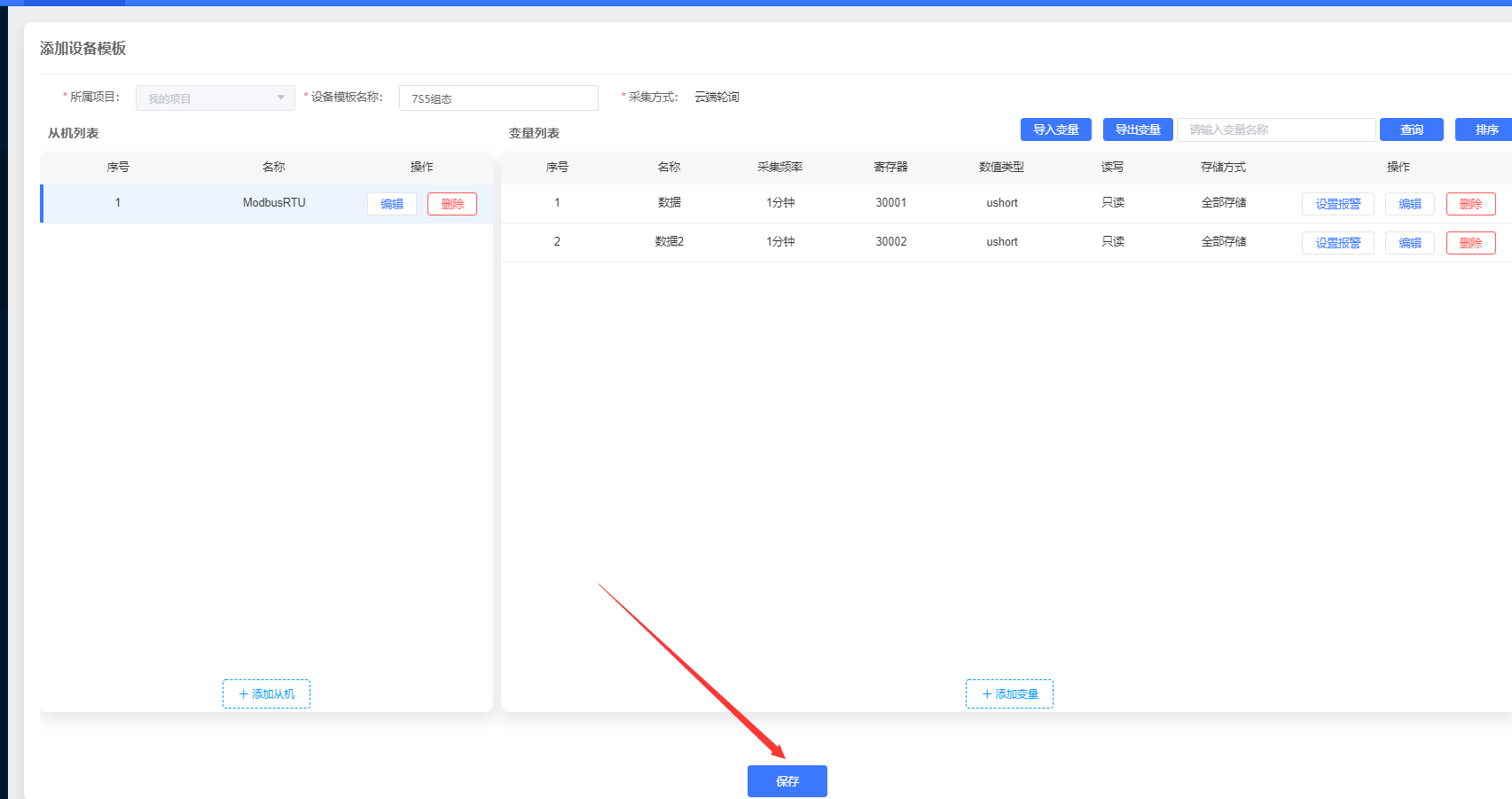

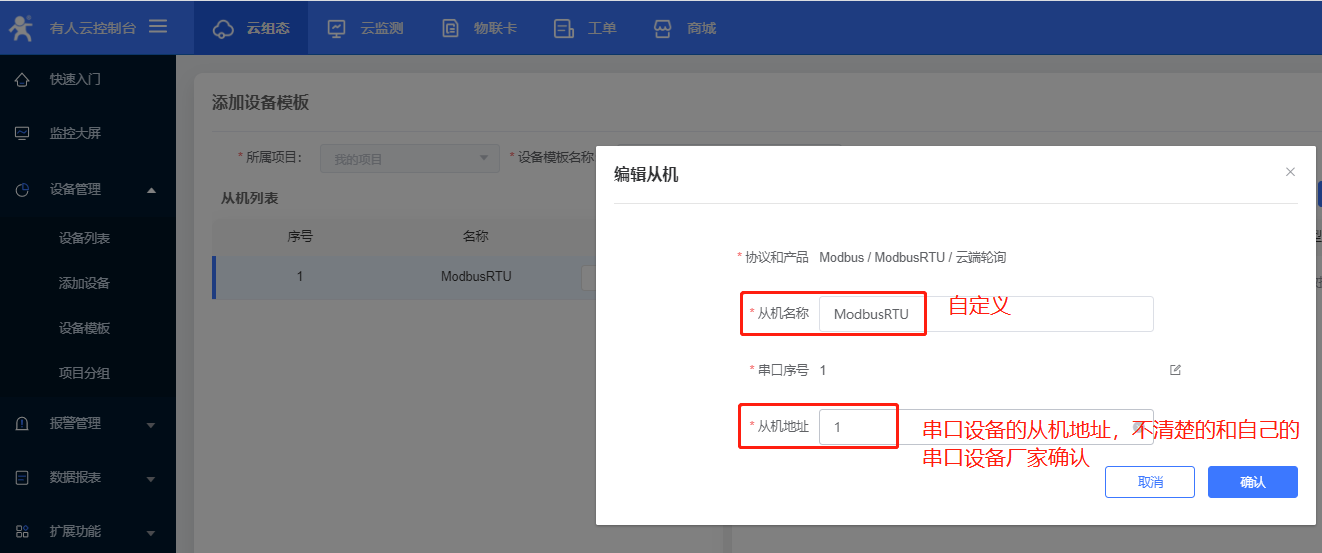

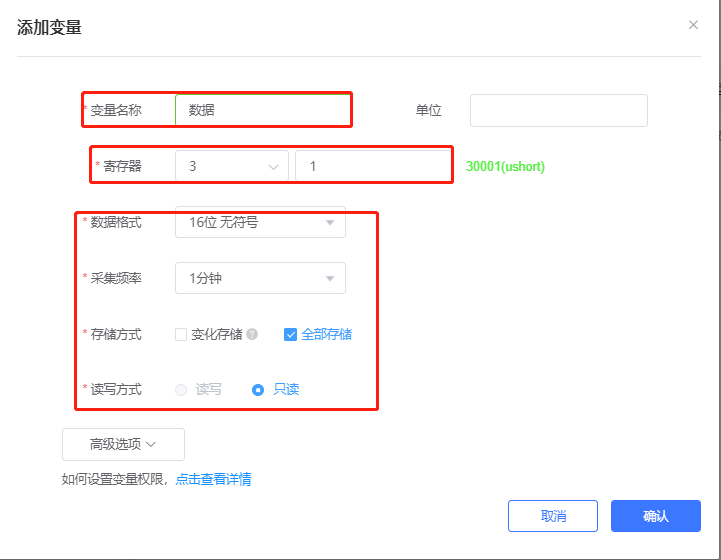

3、添加從機和變量

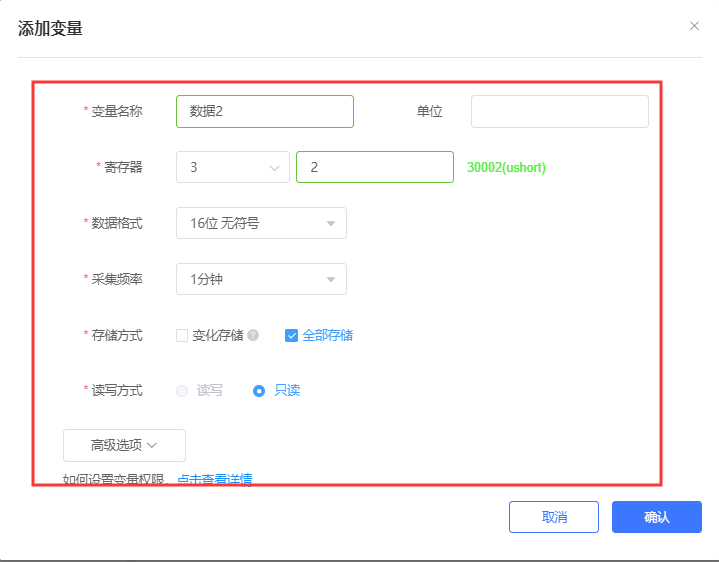

備注：寄存器的填寫（需要知道終端設備的功能碼寄存器的起始地址）

（不清楚的需要聯系終端設備的廠家）

功能碼03H或06H，起始地址0000H，則填：40001；
功能碼04H，起始地址000AH，則填：30011；
功能碼01H或05H，起始地址0002H，則填：00003；
功能碼02H，起始地址0003H，則填：10004。

格式為  功能碼+寄存器地址（需要16進制轉為10進制）+1

與組態軟件的寄存器寫法相同，填十進制寄存器地址，寄存器為起始地址+1。

如：

功能碼03H或06H，起始地址0000H，則填：40001；

以這個為例，操作為只讀就是功能碼為03則就是4，寄存器地址16進制轉換為10進制就是0000，然后+1；所以組態地址就是40001

三、DTU配置

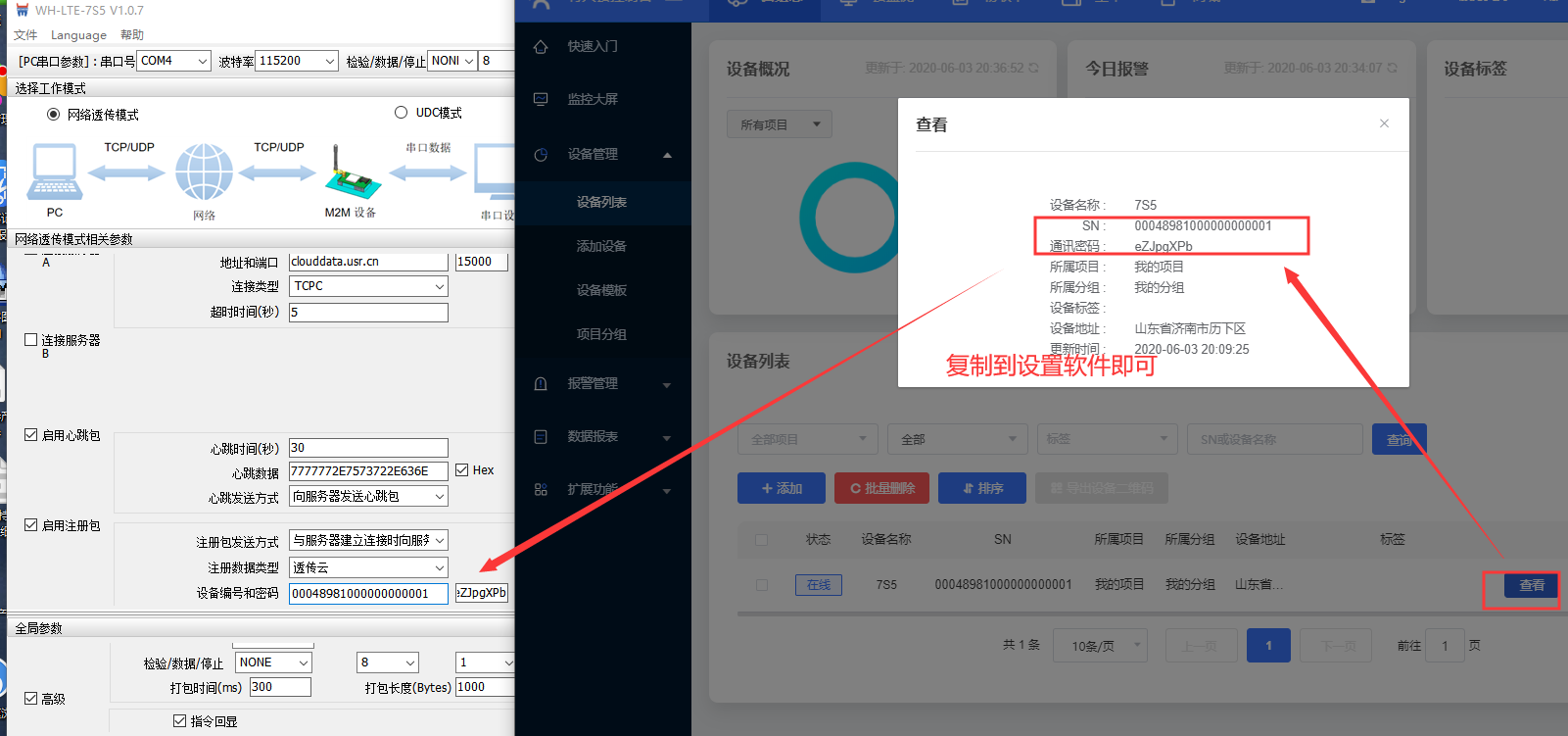

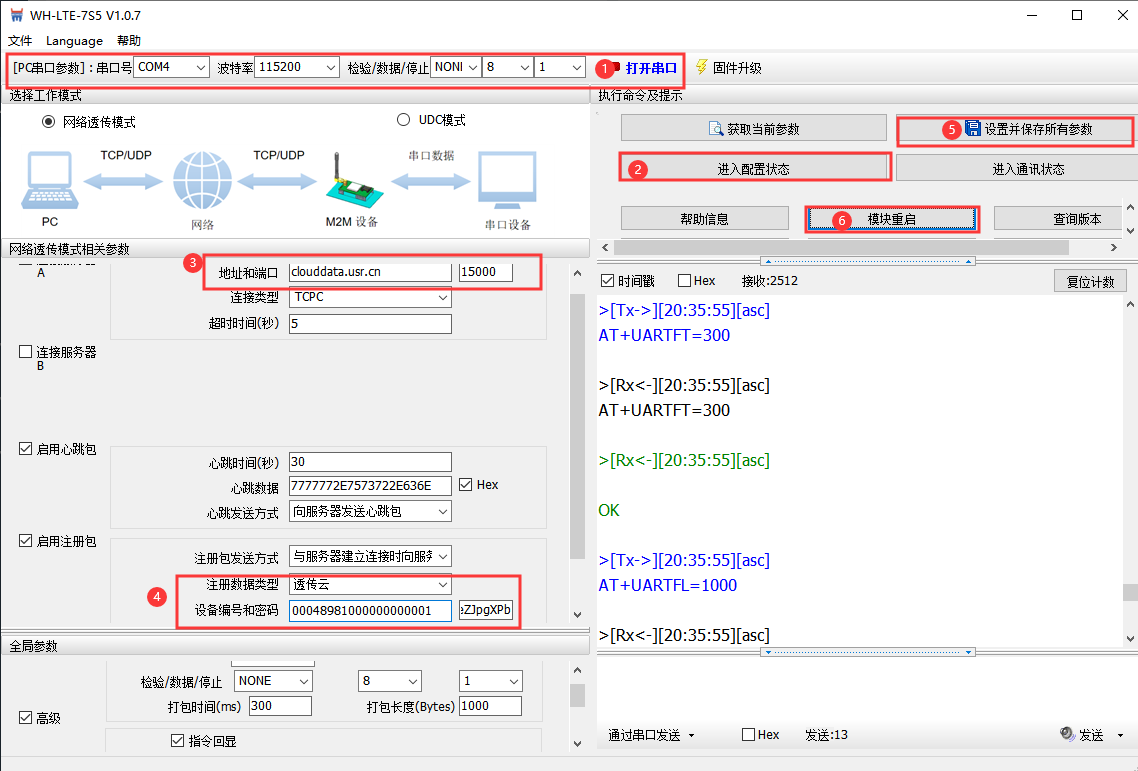

1、點擊進入配置狀態，返回OK說明進入配置狀態成功-->配置相關參數-->點擊設置所有參數-->點擊設備重啟

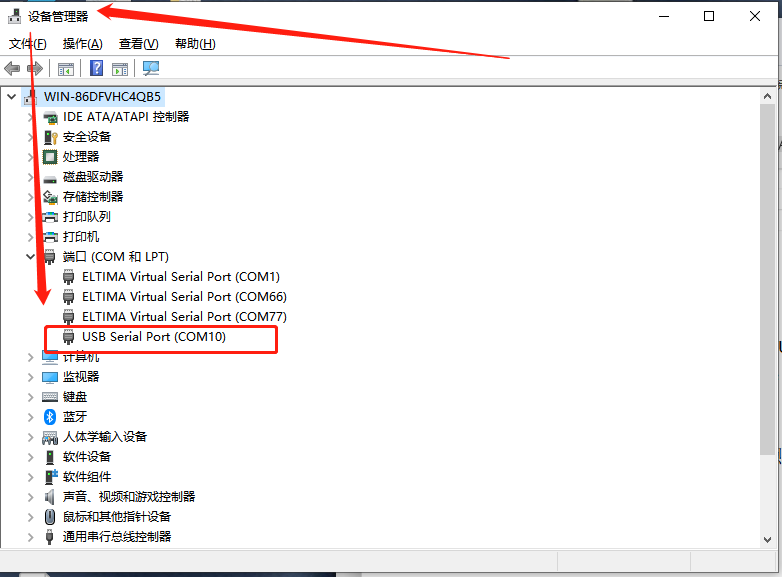

2、串口號查看方式：右擊此電腦-->屬性-->設備管理器（如果查看不到，安裝驅動精靈或者更新驅動）

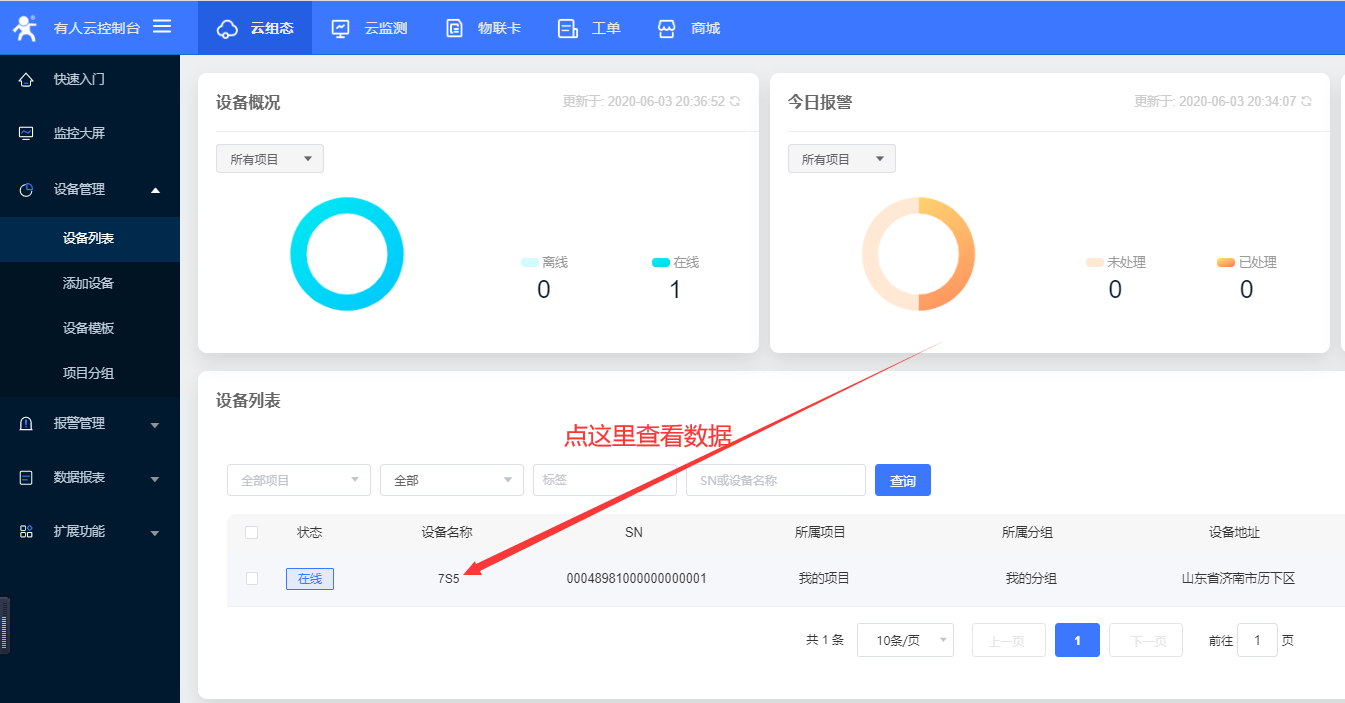

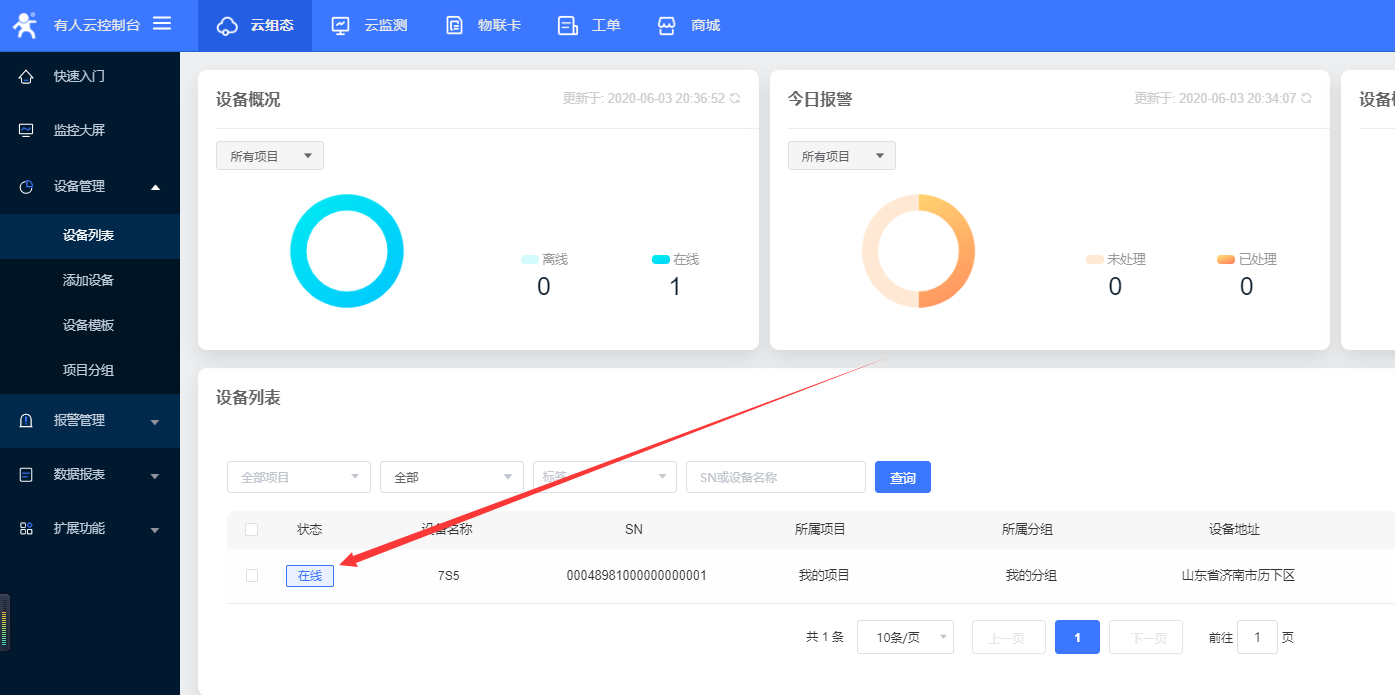

3、有人云顯示在線

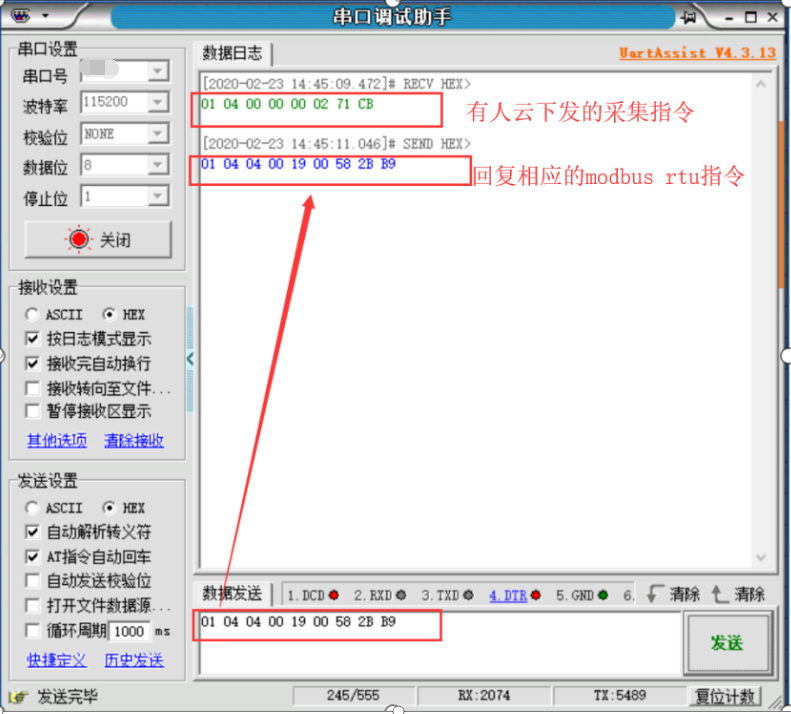

4、看到有人云主動下發的采集指令，然后給有人云回復相應的modbus rtu指令；

5、可以看到數據成功在有人云上顯示

7S5測試案例

7S5基本測試案例:http://imbacareer.com.cn/Faq/529.html

7S5連接遠程服務器測試案例：http://imbacareer.com.cn/Faq/529.html
