NB-IoT模組 cmd模式---指令TCP測試

2019-08-06

注意：

1>電信NB卡不支持連接未加入電信白名單的私有服務器，我司已將UDP測試服務器118.190.93.84寫入我司所售NB卡的白名單，所以可以連接測試。

2>移動和聯通暫無限制

一、測試準備

1、硬件準備：USB轉232串口線、NB73模組+NB7X-EVK底板、12V電源適配器、全頻天線、電信NB卡（有人所售電信NB卡。購買鏈接：http://shop.usr.cn/sim）

配套測試底板：

NB73/NB71/NB73-BA：

[WH-NB7X-EVK] NB-IoT模塊測試版_nbiot評估板_NBIOT開發板

[USR-GM3-EVK]工業級透傳GPRS模塊無線數傳模塊 UART轉GPRS評估板

NB73-B5：

[USR-GPRS232-7X-EVK] 7SX系列模塊評估板 RS232轉GPRS UART轉GPRS模塊評估板

2、正確安裝NB卡：

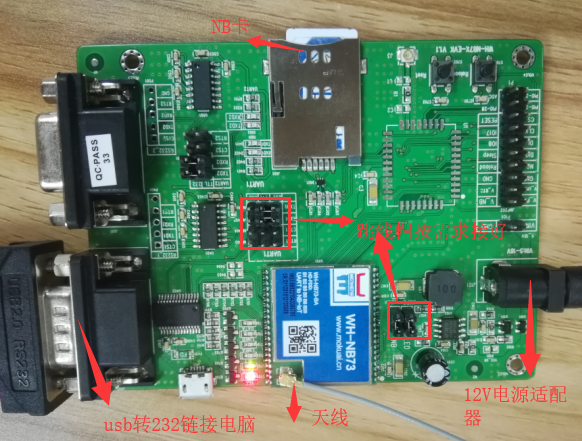

硬件連接：

將NB73焊接在底板上，用USB轉232串口線連接PC的USB接口和底板上對應的通信串口，連接好天線和sim卡。

設置軟件下載：http://imbacareer.com.cn/Download/620.html

出廠參數：

項目	參數
波特率	9600
數據位	8
停止位	1
校驗位	NONE（無校驗）

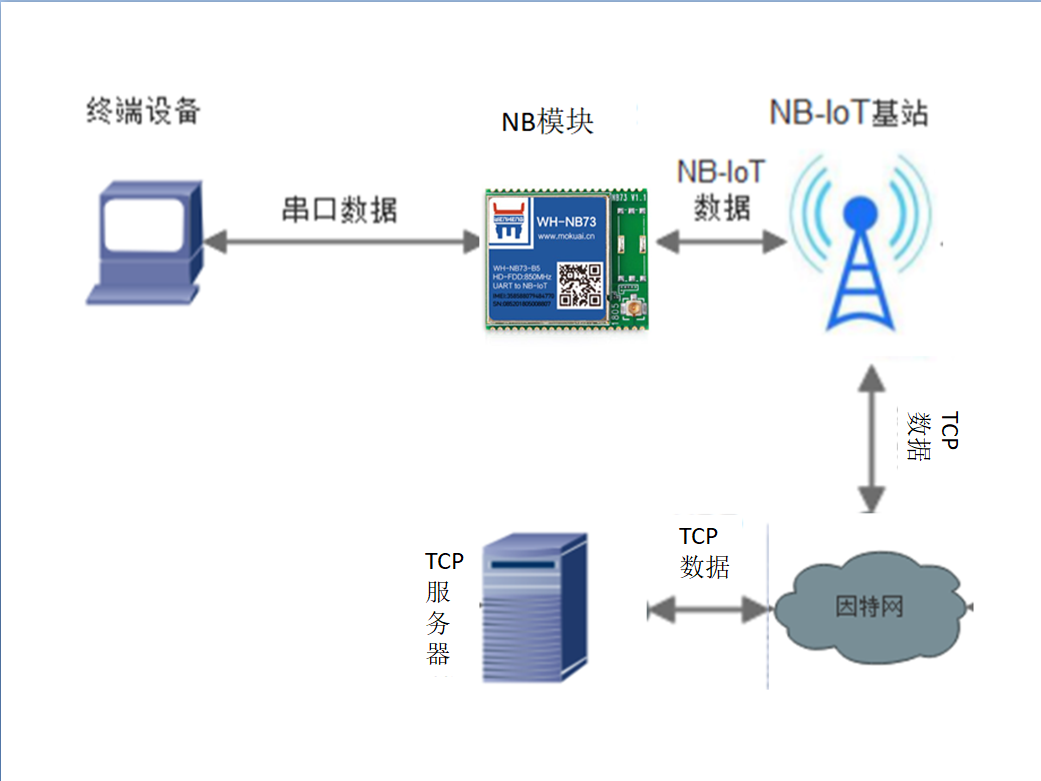

數據流向：

二、參數設置：

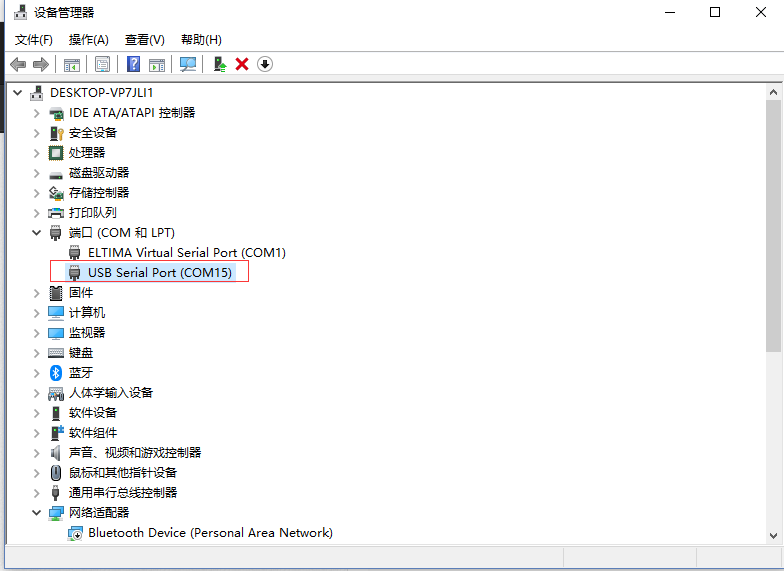

1、打開設置軟件選擇設備對應的串口號（串口號可在設備管理器中查看，如下圖所示：）

注意：若設備管理器里無串口顯示，可能是串口線有問題或者電腦沒有串口驅動，可以換根串口線或者用驅動精靈等軟件修復一下串口驅動

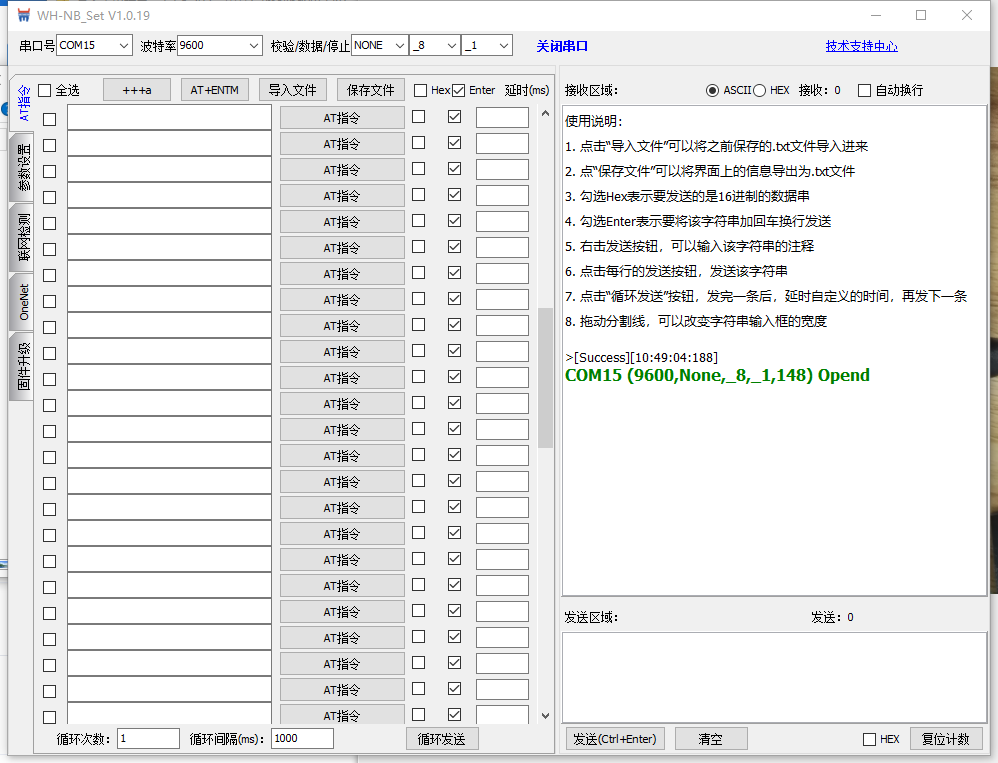

2、選擇對應的串口號、波特率等參數，打開串口，串口參數出廠默認9600/NONE/8/1。

串口打開失敗原因：

1>串口不存在。選擇的串口號不是設備連接電腦對應的串口

2>串口被占用。同一個串口不能被多個串口軟件打開，可以檢查一下電腦上是否有其他軟件打開了該串口

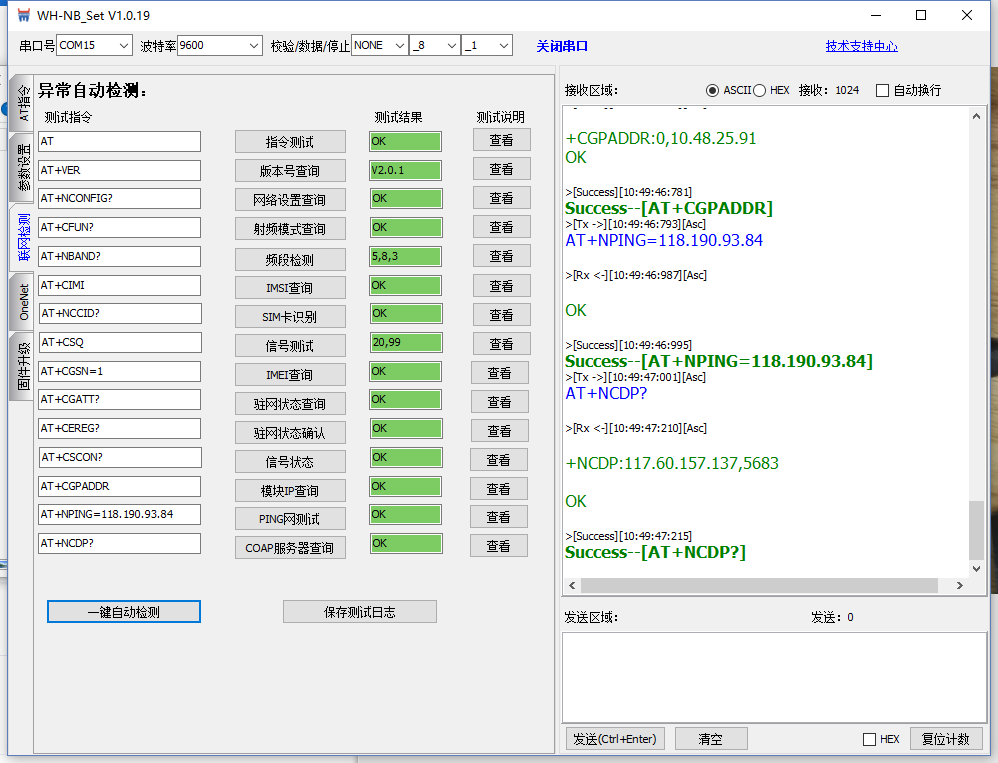

3、聯網檢測

為了確保模塊能夠正常使用，先用一鍵聯網檢測測試是否能夠全部通過，若全部OK，則模塊正常，可以聯網通信。若有選項error，可以點擊對應的查看按鈕，根據提示檢查硬件設置等。

注意：

1>模塊出廠默認在cmd模式下，可以直接用AT指令進行配置

2>若模塊非出廠狀態，之前已經配置為net透傳或者coap透傳，或者之前忘記配置為什么模式了，可以點擊進入配置狀態按鈕，看是否返回OK，若返回OK則進入配置成功，可以讀取一下當前參數，看一下之前配置為什么模式。

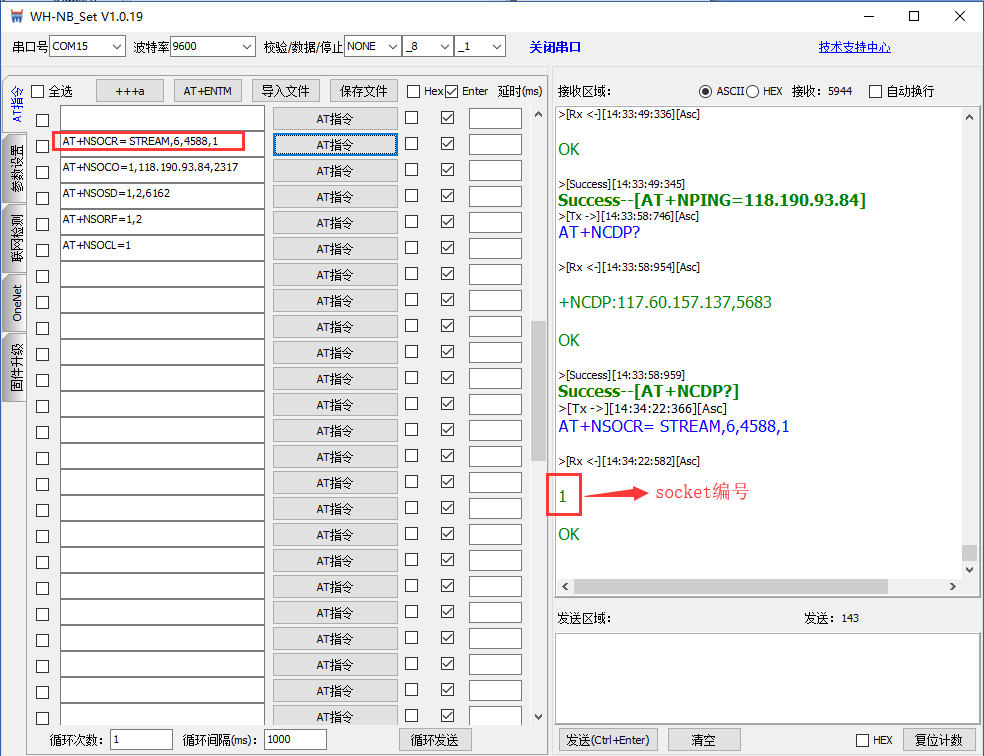

4、創建一個socket

串口發送AT指令：AT+NSOCR= STREAM,6,4588,1

參數說明：

STREAM：DGRAM 表示 UDP， STREAM 表示 TCP

6：標準網絡協議的定義，UDP 為 17，TCP 為 6

4588：本地端口號，0~65535

1：整數類型。 0 傳入信息忽略；1 傳入信息接收，默認值

返回：1

參數說明：

1：整數形式，已建立 Socket 編號，一共支持 6 路 Socket 建立

5、建立 TCP 連接

串口發送AT指令：AT+NSOCO=1,118.190.93.84,2317

參數說明：

1：整數形式，已建立的 socket 編號

118.190.93.84：遠程服務器 IP

2317：遠程服務器端口

注意：

1>由于電信運營商的限制，電信NB卡不支持連接未加入電信白名單的私有服務器

2>我司已將UDP/TCP測試服務器118.190.93.84:2317寫入我司所售NB卡的白名單，所以可以連接測試。

3>若連接未加入白名單的私有服務器，可能會有幾分鐘或者幾包數據可以正常通信，但是之后就會被強制斷開的。

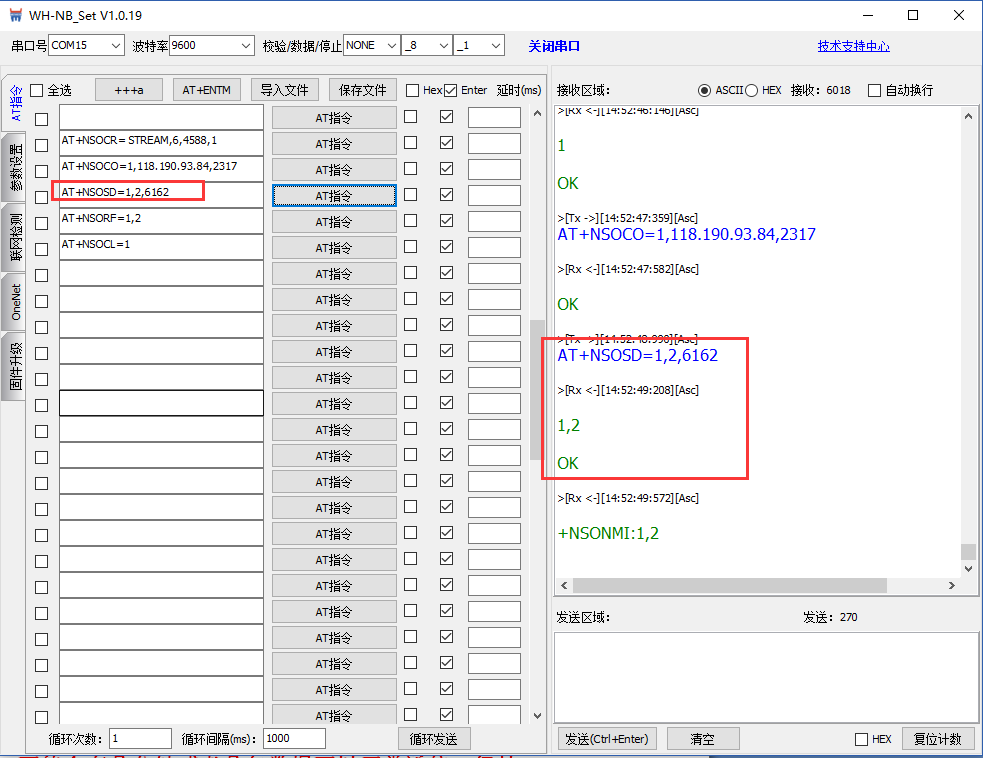

6、發送 TCP 數據

串口發送AT指令：AT+NSOSD=1,2,6162

參數說明：

1：整數形式，已建立的 socket 編號

2：數據長度

6162：數據內容，格式為十六進制字符串

返回：1，2

參數說明：

1：整數形式，已建立的 socket 編號

2：數據長度

+NSONMI:1,2 Socket 數據到達指示

表示收到來著socket1的數據，數據大小為2字節

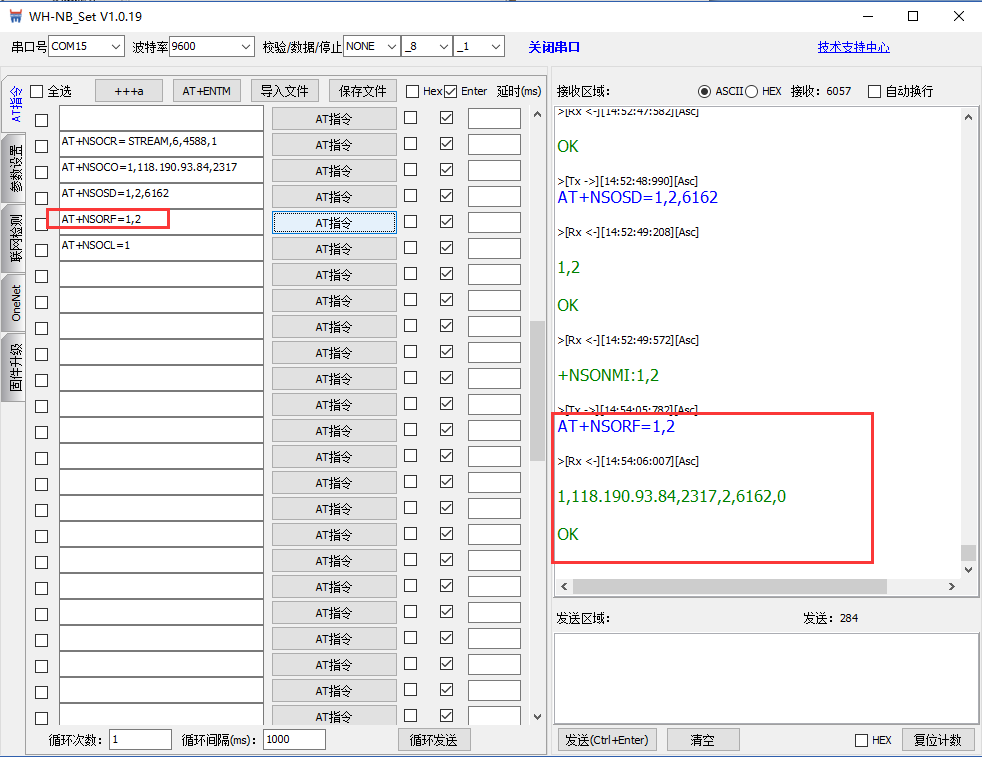

7、讀取 socket 接收到的數據

串口發送AT指令：AT+NSORF=1,2

參數說明：

1：整數形式，已建立的 socket 編號

2：以十進制顯示收到數據的最大長度

串口返回：

1,118.190.93.84,2317,2,6162,0

參數說明：

1：已建立的 socket 編號

118.190.93.84,2317：消息來源 IP 地址

2317：消息來源端口

2：以十進制顯示收到數據的長度

6162：接收的數據，HEX 格式

0：以十進制顯示這個消息剩余未讀取的數據長度（0代表緩存數據已全部讀取完畢）

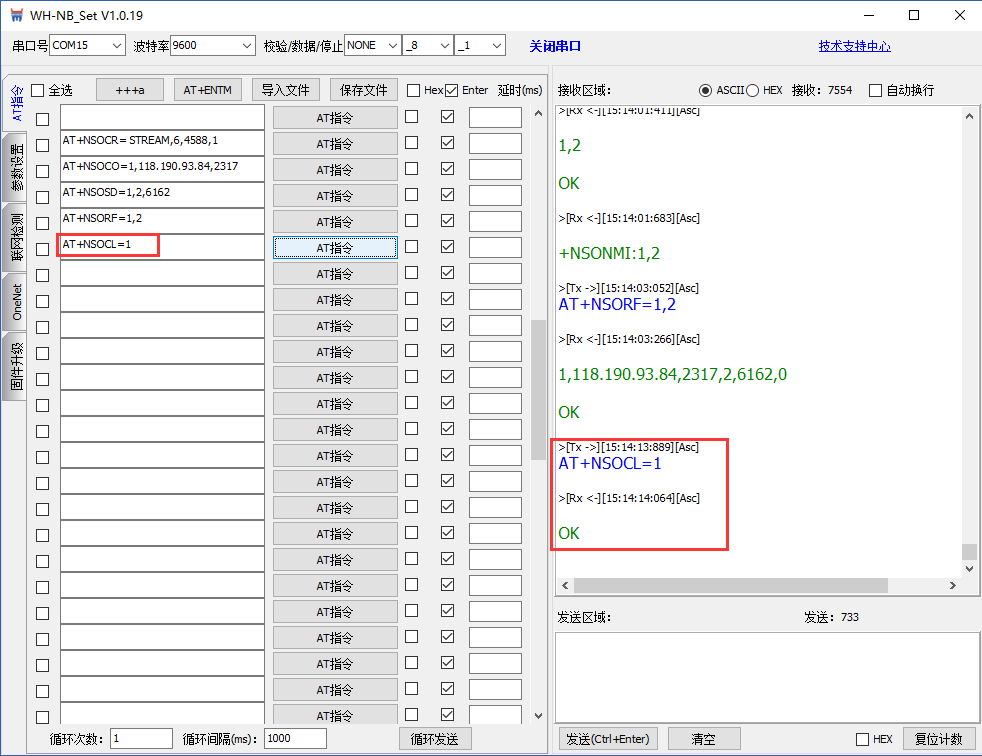

8、關閉 Socket

串口發送AT指令：AT+NSOCL=1

關閉編號為1的socket。

注意：我司UDP/TCP測試服務器只是用來測試設備基本通信，現象就是串口發送什么數據，服務器就會返回什么數據，類似自發自收。
