1. 下載資料
說明書:http://imbacareer.com.cn/Download/654.html
軟件設計手冊:http://imbacareer.com.cn/Download/655.html
2. 測試

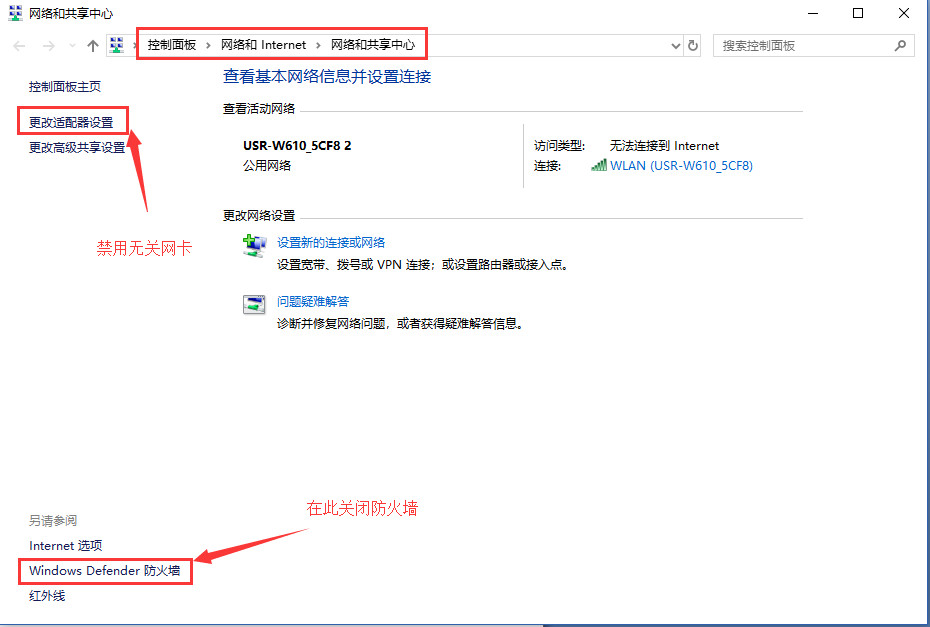

注意:在開始測試之前,一定要把電腦上的防火墻關閉,退出殺毒軟件;在適配器設置中禁用本地網卡、VPN、虛擬機以及其他的網絡設備。
1> 硬件連接:
USR-W630(以下簡稱W630)接上供電電源,此時Power指示燈亮起;將W630的串口通過串口線(或者USB轉232)接到電腦上,裝上wifi天線,模塊正常啟動后,work指示燈每2s閃亮一次。硬件連接如下圖所示:

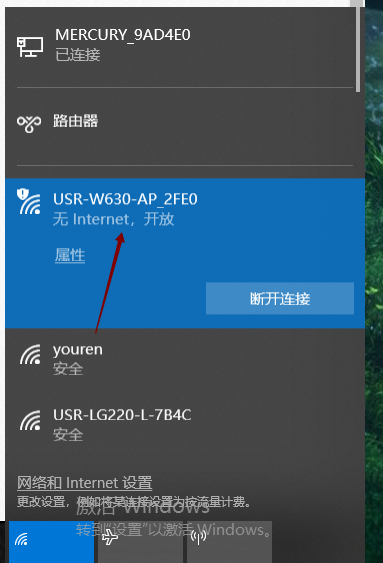

2> 模塊出廠默認是AP模式,電腦連接W630的wifi信號,當有設備連到W630的wifi后,Link指示燈亮起。SSID后面跟了4個字符,是MAC地址的后4位,MAC地址可以在設備背面的標簽上看到。
3> W630出廠默認參數是:
項目 |
參數值 |
SSID |
USR-W630 |
加密方式 |
Open,none |
串口參數 |
57600,8,1,none,nfc |
網絡參數 |
TCPS,8899,10.10.100.254 |
自身IP |
10.10.100.254 |

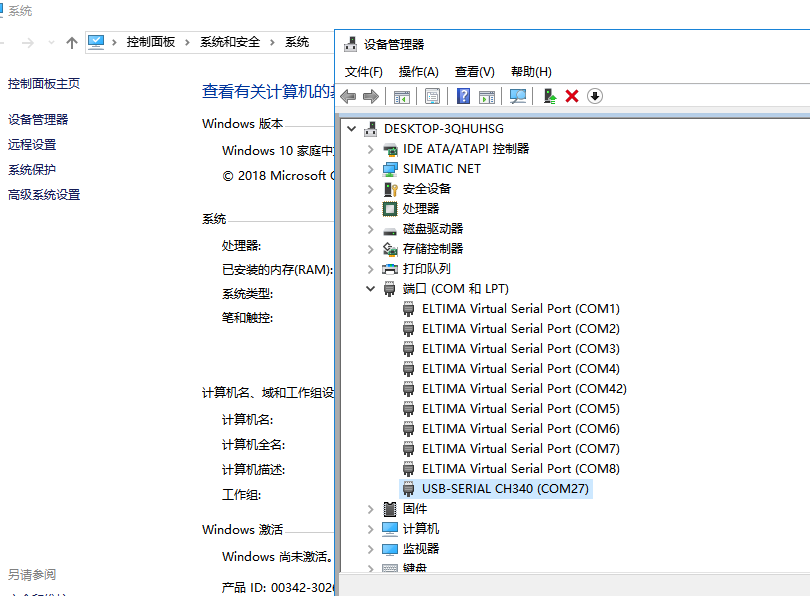

4> 用USB轉485,或者是USB轉232把設備的串口接到電腦上,查看W630在電腦上對應的COM號,在設備管理器中可以查看,這里是COM27
5> 打開串口轉網絡調試助手(簡稱小黃人)
下載地址:http://imbacareer.com.cn/Download/27.html
串口設置端: 選COM27,設置115200,N,8,1,打開串口
網絡設置端:TCP client,服務器IP地址10.10.100.254,服務器端口號8899,連接

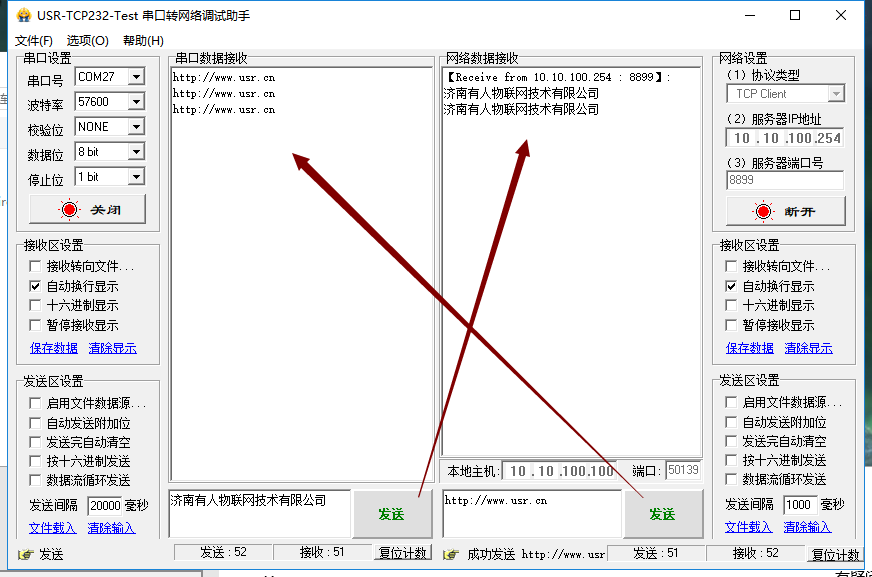

從下圖可以看出,串口和網絡端可以正常的雙向數據收發
基本測試完成
說明:因為W630網絡參數是TCP server,所以小黃人的網絡端設置成TCP client,服務器的IP地址是W630的IP地址,端口號是W610的本地端口號
3. W630配合虛擬串口進行數據傳輸(用虛擬串口測試,需要斷開上面小黃人的網絡連接)
虛擬串口下載:http://imbacareer.com.cn/Download/31.html

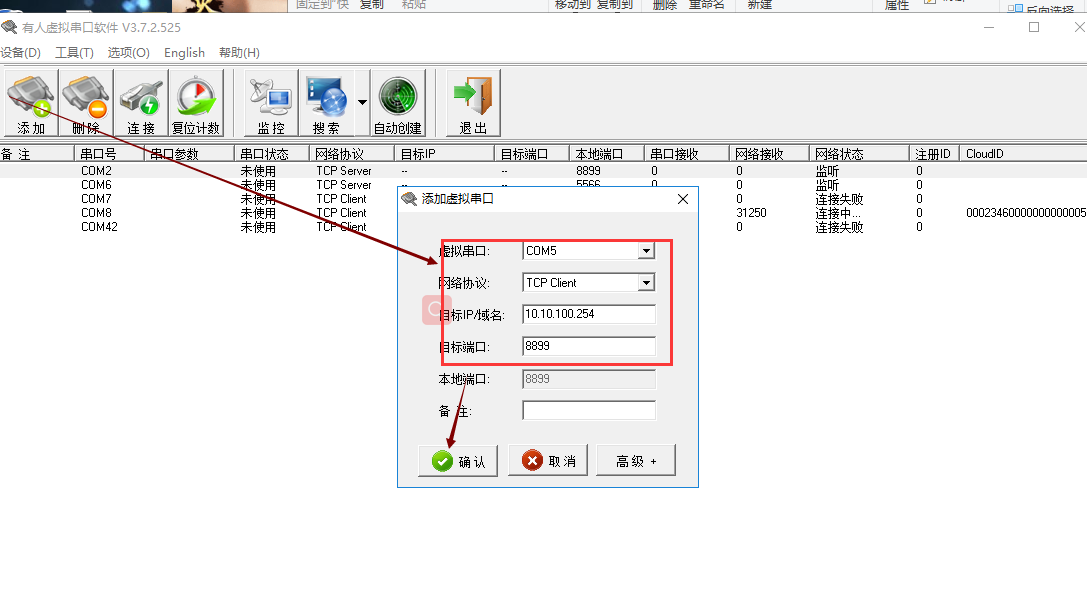

1>添加虛擬串口,網絡協議TCP client,服務器IP地址10.10.100.254,服務器端口號8899,確認
注意:虛擬串口的參數和上面小黃人的網絡端設置是一致的,所以虛擬串口和小黃人的網絡端不能同時使用,否則會出現沖突,導致數據不能正常傳輸

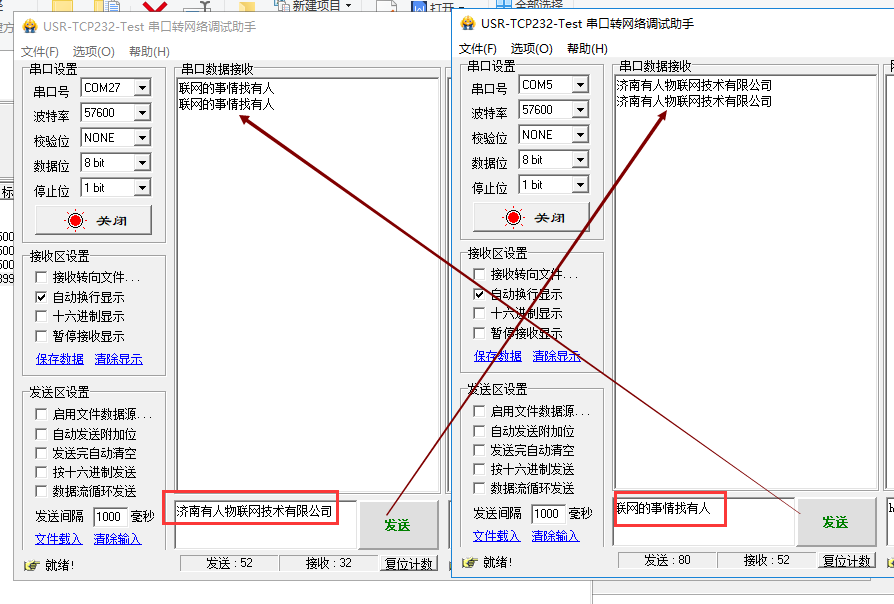

2> 打開兩個小黃人,或者其他的串口調試軟件也可以的
