1. 下載設置軟件和說明書

設置軟件：http://imbacareer.com.cn/Download/668.html

說明書：http://imbacareer.com.cn/Download/634.html

軟件設計手冊：http://imbacareer.com.cn/Download/659.html

硬件設計手冊：http://imbacareer.com.cn/Download/636.html

2. 測試：用測試底板測試

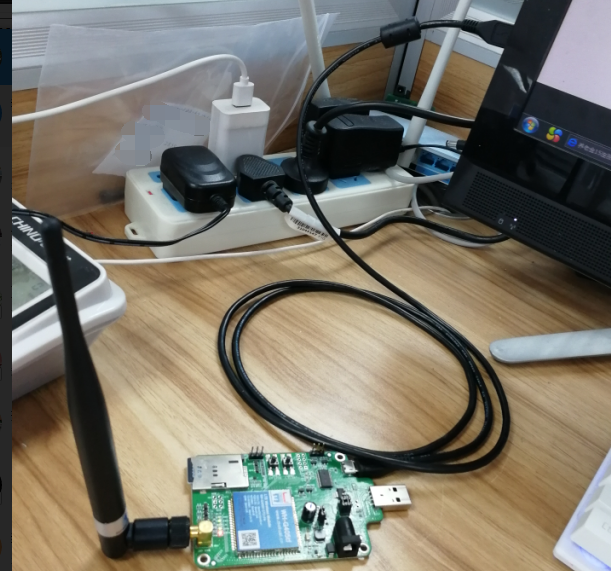

(1) 硬件連接方式1：裝上sim卡，將模塊安裝在測試底板上，接上天線，用普通的安卓數據線將模塊連接到電腦上

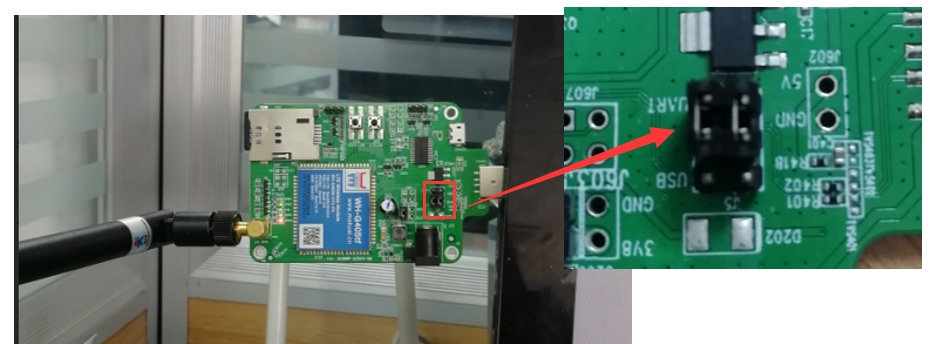

硬件連接方式2：這種連接方式下，需要注意下圖紅框內的跳線帽需要接到UART端

(2) 指示燈狀態：

Power亮起：說明供電正常

Work亮起：說明固件啟動正常，基本可以斷定4G模塊沒有問題

NET閃爍：4次/s說明是4G網絡；3次/s說明是3G網絡；2次/s說明是2G網絡；不亮說明聯網有問題

linka亮起：說明成功連接A路服務器

（3）打開設置軟件，選擇串口號/波特率/校驗/數據/停止位，打開串口

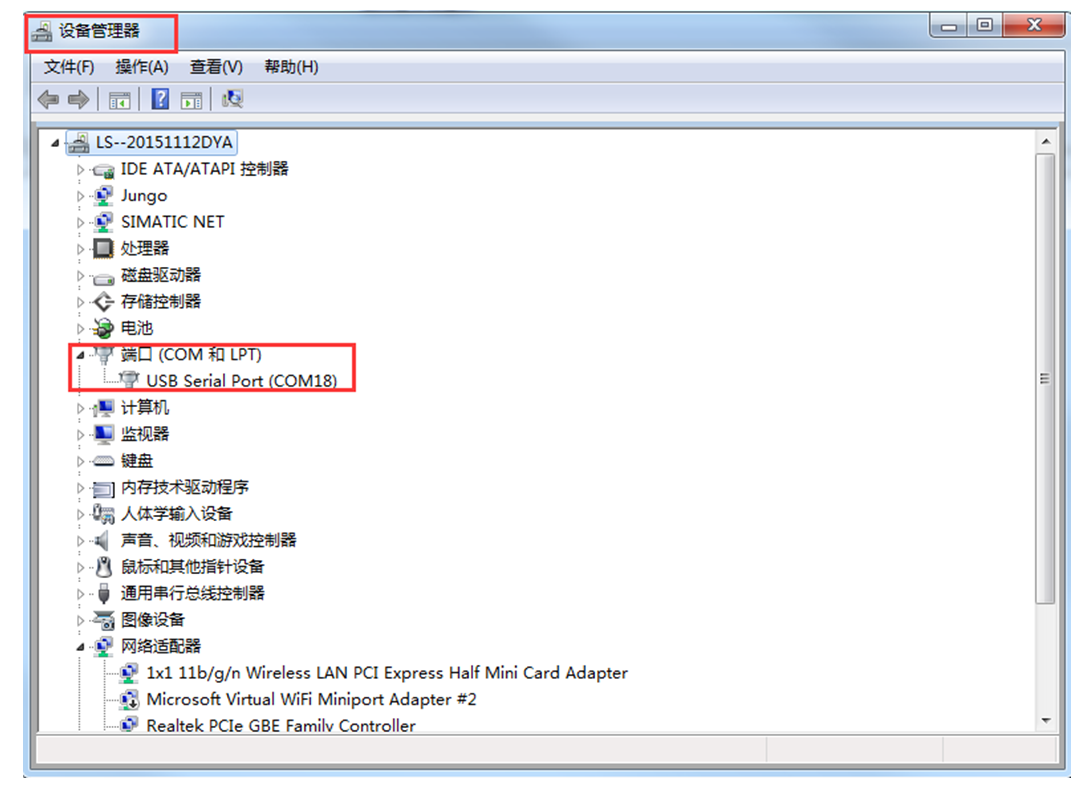

其中串口號可以在電腦的“設備管理器”中查看，見下圖；

波特率等串口參數出廠默認是：115200,n,8,1

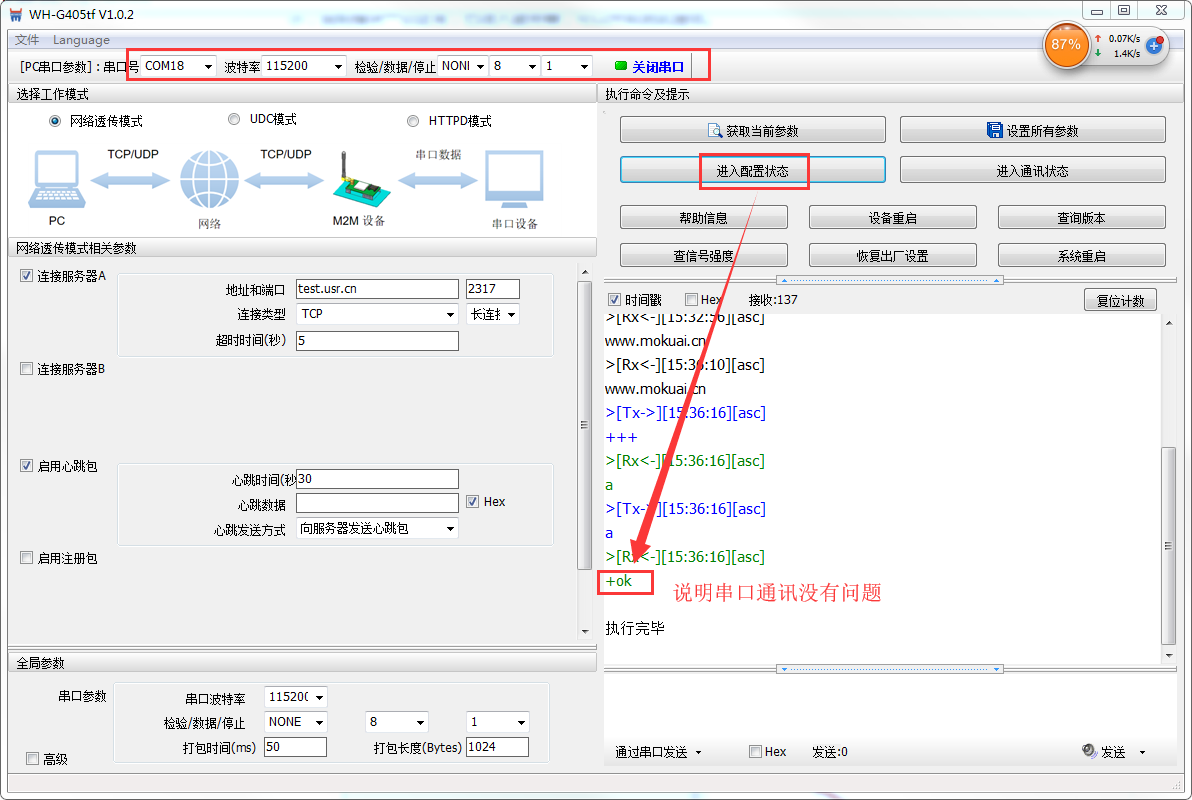

（4）打開串口后，先點擊進入配置狀態，如果模塊能返回+ok的字符，說明電腦和模塊連接是沒有問題的；然后點擊進入通訊狀態，做數據通訊測試。

注意：只有work指示燈亮起，才能點擊進入配置狀態，否則無效

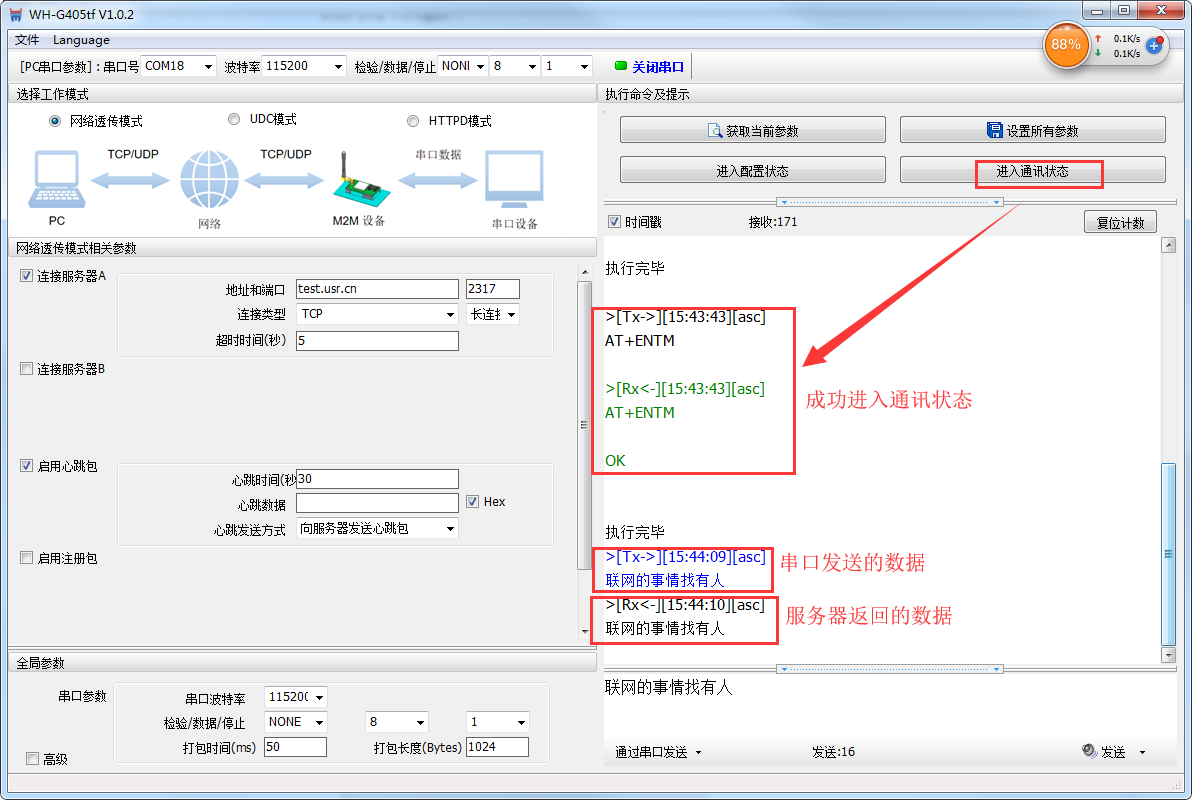

（5）DTU出廠默認連接的是我司的測試服務器：test.usr.cn：2317；串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

通過串口發送<聯網的事情找有人>，可以看到服務器返回了相同的內容，說明DTU工作是沒有問題的

3. 405tf硬件設計中的常見問題

（1）串口電平匹配問題：

405tf的串口是1.8V的TTL電平，如果接3V或者5V電平的話需要做電平匹配，匹配電路參考文檔開頭的硬件設計手冊的3.4章節

（2）sim卡電路問題：

Sim卡電路部分可以參考硬件設計手冊，或者參考我司的405tf測試底板的sim卡電路，底板原理圖：http://imbacareer.com.cn/Download/692.html

注意：在插上卡的情況下，USIM_VDD（pin16）引腳應該會輸出1.8V的電平，如果該引腳沒有輸出1.8V電平的話，那么電路是有問題的，就沒法正確識別到sim卡，進而405tf模塊不能正常工作
