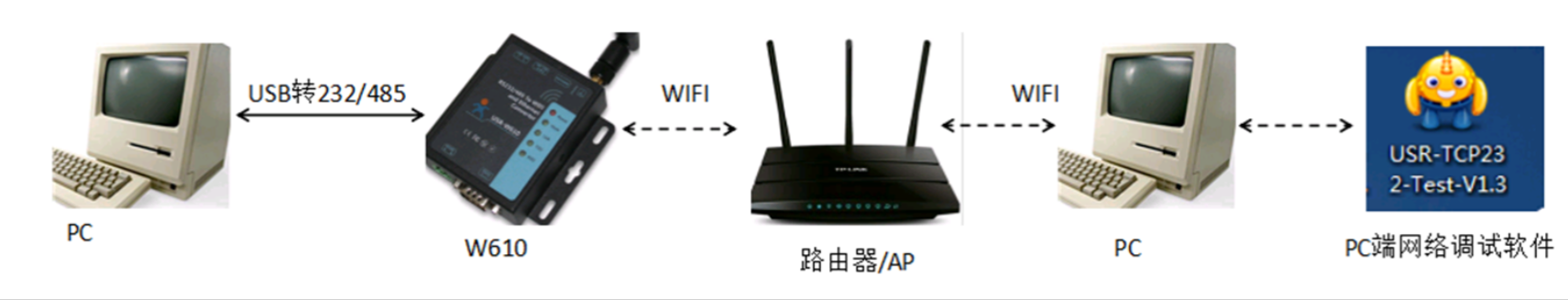

一、網絡拓撲

注：上圖中的PC可以是同一臺電腦

二、資料下載

調試軟件下載：http://imbacareer.com.cn/Download/27.html

虛擬串口下載：http://imbacareer.com.cn/Download/31.html

三、硬件連接

1、硬件連接：W610接上wifi天線，串口通過USB轉232/485接到PC，上電。W610正常啟動后，電源指示燈常亮，work指示燈閃爍。

2、電腦連接W610的wifi信號，會自動獲取一個10.10.100.xx的IP地址

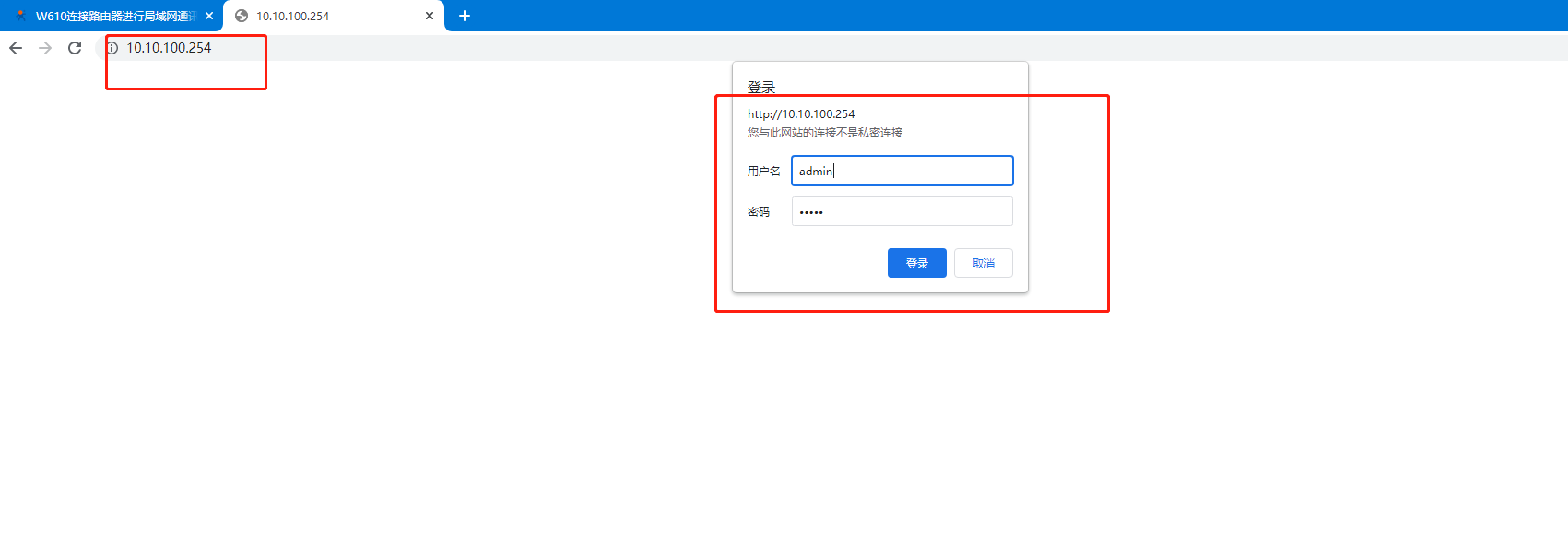

3、用瀏覽器打開W610的IP地址（出廠默認10.10.100.254），用戶名和密碼均是admin

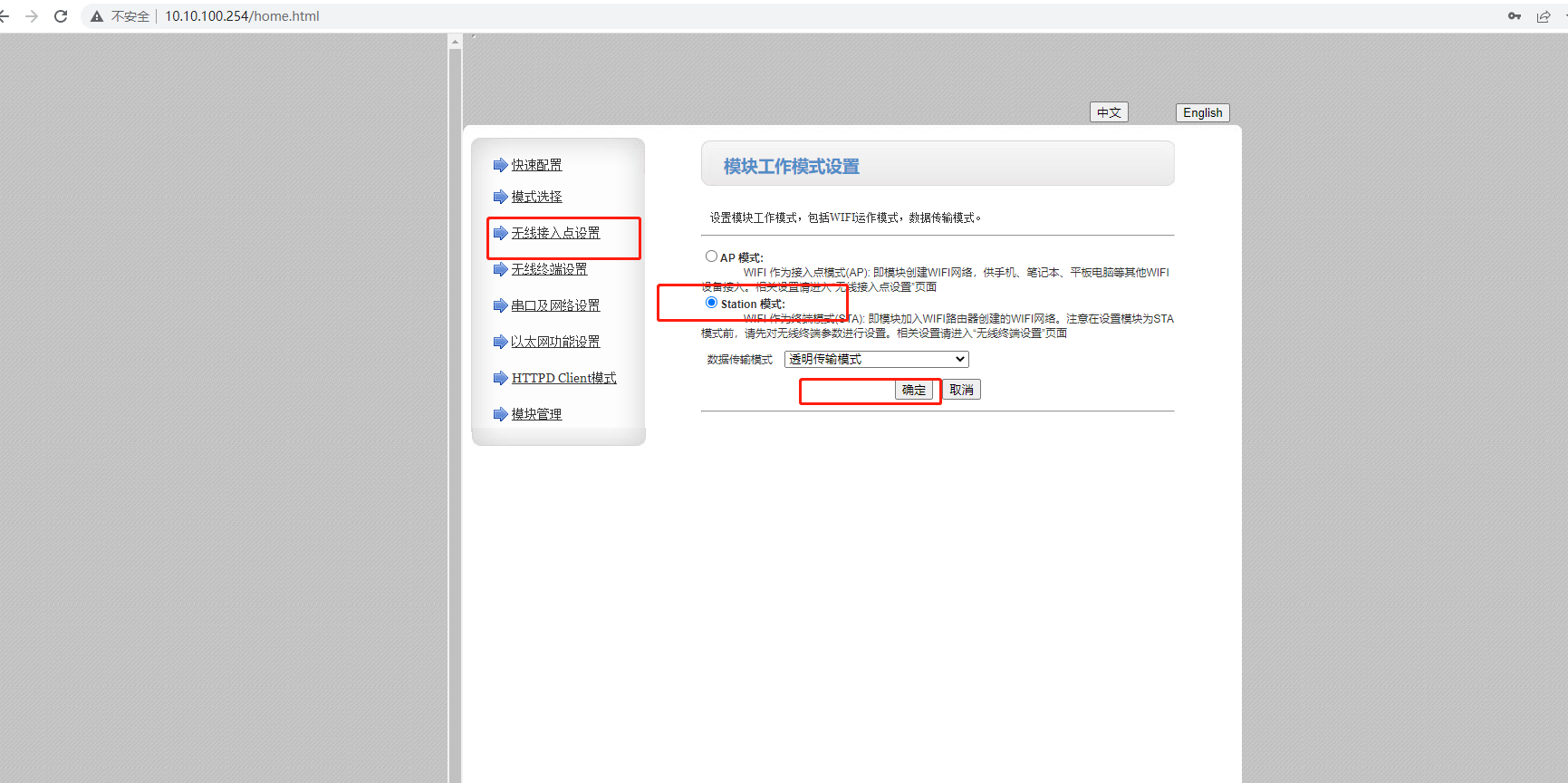

4、模式選擇： STA，透明傳輸。 注：確定后，不用立刻重啟，等著全部修改完成一塊重啟。

5. 無線接入點設置：本案例中這個選項不用設置

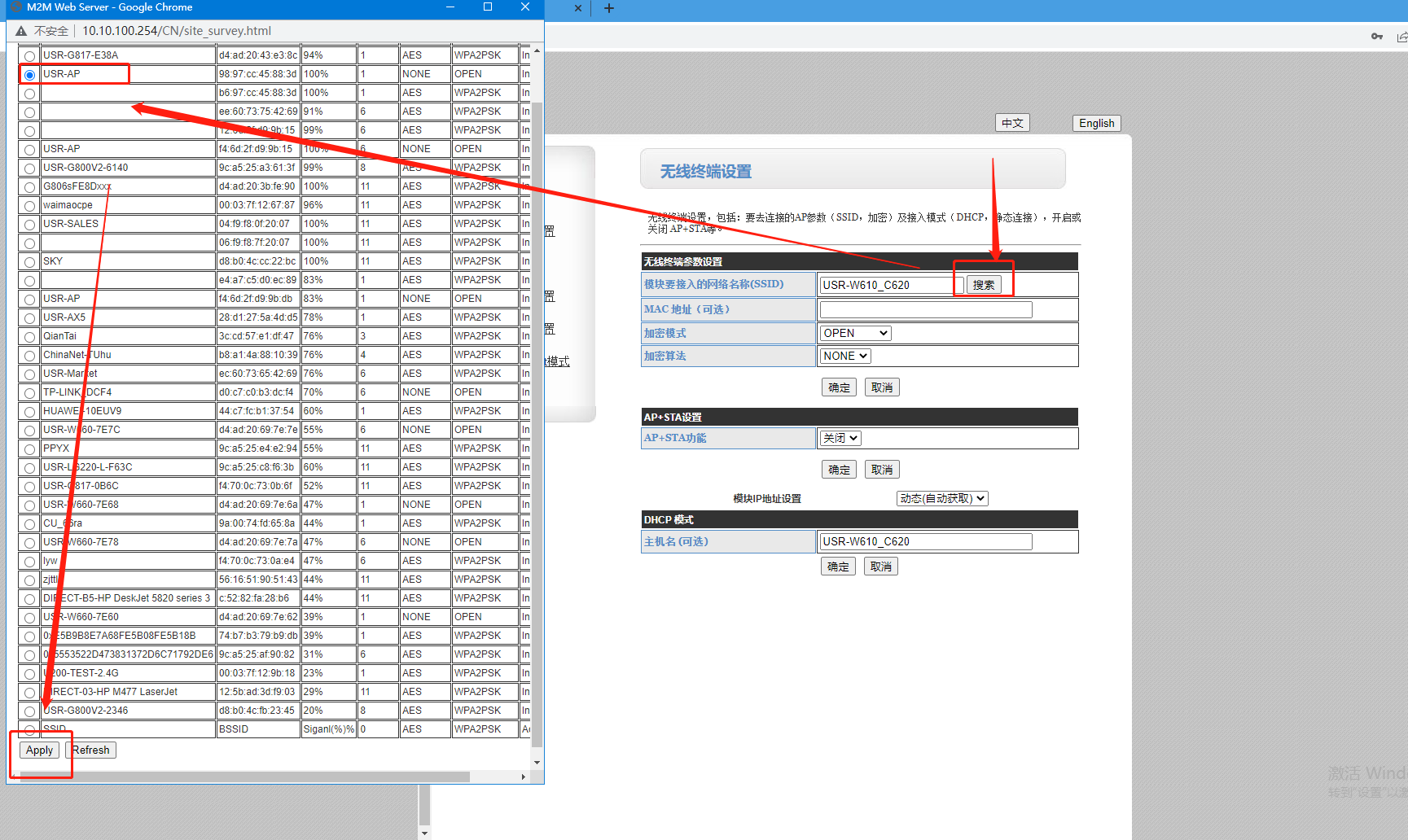

6. 無線終端設置： 搜索---選擇需要加入的路由器名稱---應用（Apply）

設置路由器密碼，點擊確定保存。

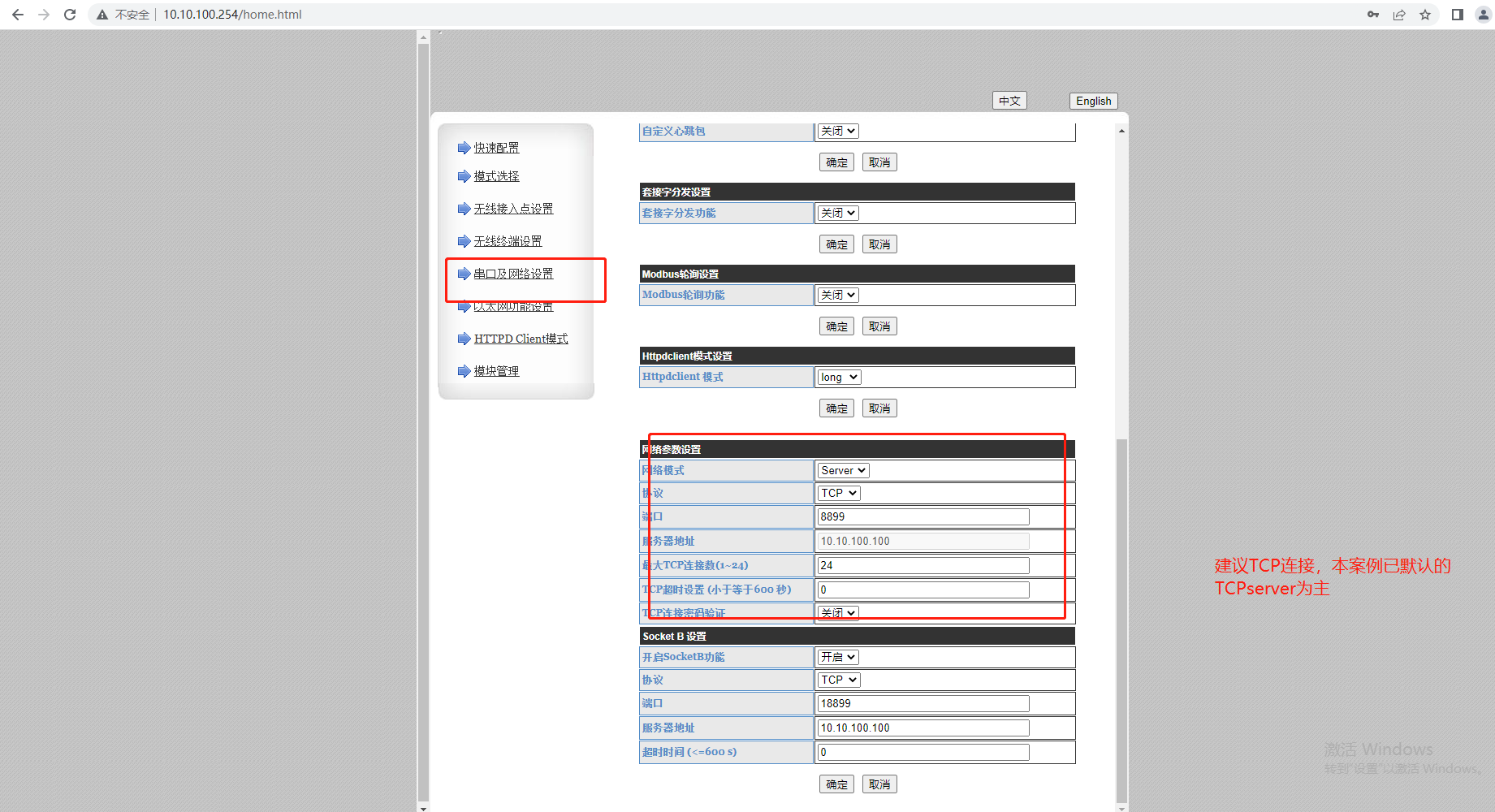

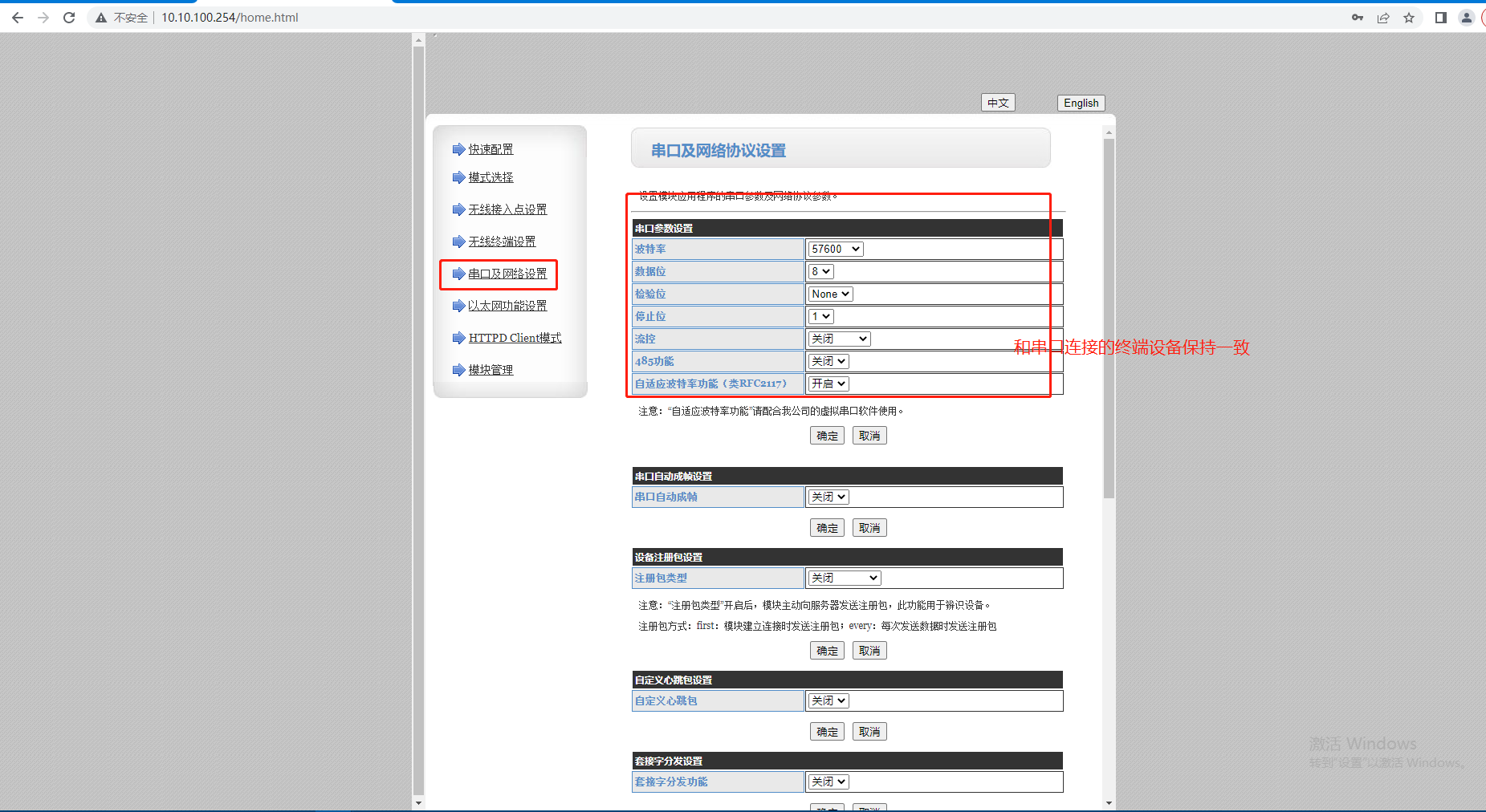

7. 串口及網絡設置：

在這個選項中，可以設置W610的串口參數以及網絡參數，客戶可以根據實際情況確認是否需要修改波特率以及W610的網絡工作模式，在本案例中不做修改，采用默認狀態。

8、模塊管理：重啟模塊，使配置的參數生效。其他選項在本案例中也不做設置。

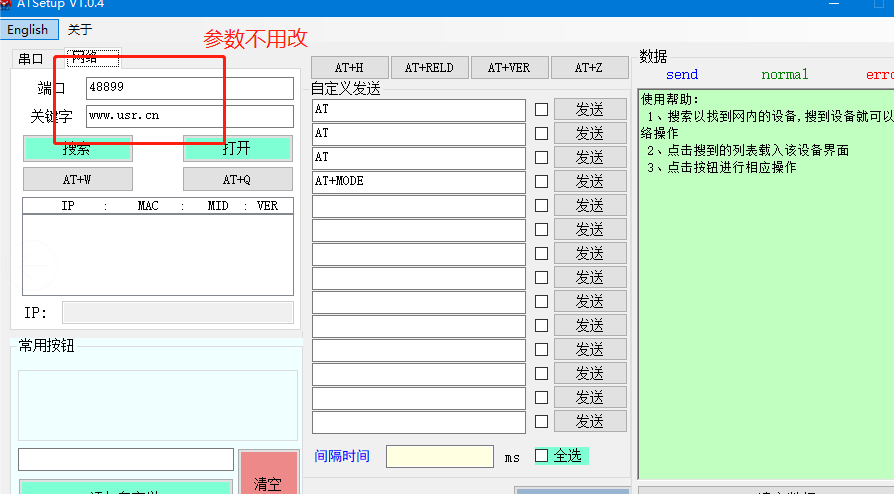

9、重啟后，W610的LINK指示燈亮起，說明成功連接路由器了。電腦和610連接同一個路由器，即可使用AT-SEtup軟件搜索到W610的新的IP。用新的IP進入內置網頁。

10、測試

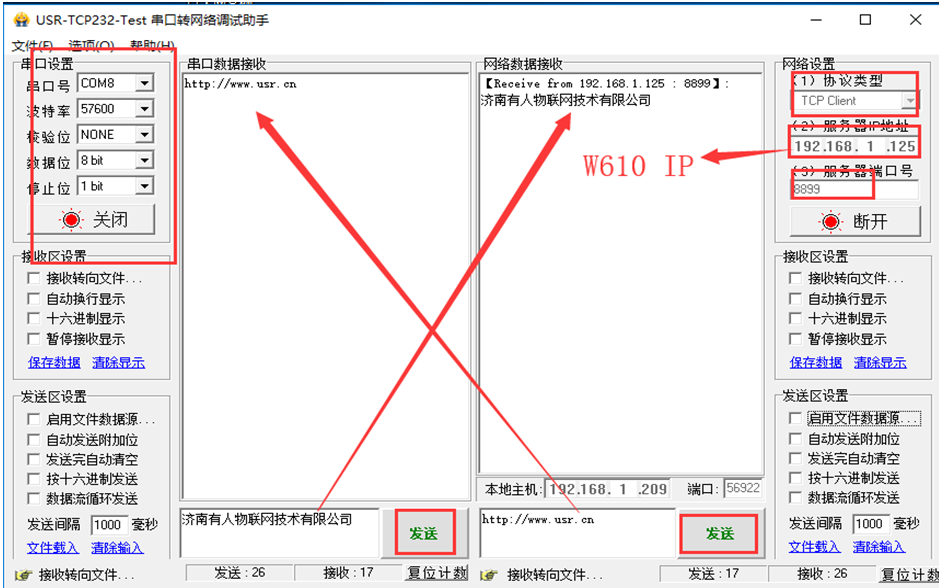

打開調試軟件，網絡端設置協議為TCP client，IP地址是W610的IP地址192.168.18.101，端口號是W610的本地端口號8899，點擊連接，連接成功后，會有本地主機的IP和端口號

串口和網絡相互收發數據成功，說明通訊是正常的

四、問題排障

1、串口無法傳輸數據，怎么辦？

(1) 檢查 485 A 和 B 接線是否正常，A 接 A 、B 接 B。

(2) 檢查 485 線是否接觸良好，用萬用表測試量是否導通。

(3) 檢查 485 線是否中斷，用萬用表測試量線是否導通。

(4) 485，單向傳輸數據，不允許雙向同時傳輸數據。

2、STA模式下 搜索不到WiFi進不去內置網頁，怎么辦？

(1) STA模式下本身沒有WiFi。

(2) 電腦連接和W610同一個上級路由，可以使用ATsetup軟件進行網絡搜索，即可搜到同一網絡下的STA的IP，用新的IP進入內置網頁。

(3)W610 支持連接2.4G wifi4 WPA2的頻段 。需要核實上級路由器的WiFi頻段。

撰寫人：于冰
