說明書：http://imbacareer.com.cn/Download/535.html

軟件設計手冊：http://imbacareer.com.cn/Download/536.html

設置軟件：http://imbacareer.com.cn/Download/579.html

  測試軟件:modbuspoll/modbusslave

二、設備默認參數

三、測試

  1.將 511(USR-M511，簡稱 511 下同)的串口通過串口線(或USB 轉串口線)與計算機相連接，通過網線將 511 的網口 PC 的網口相連接，檢測硬件連接無錯誤后，接入我們配送的電源適配器，給 511 供電。觀察指示燈狀態確定511是否正常工作：紅色燈常亮，綠色燈閃爍。（注意：撥碼開關和選擇串口一致）

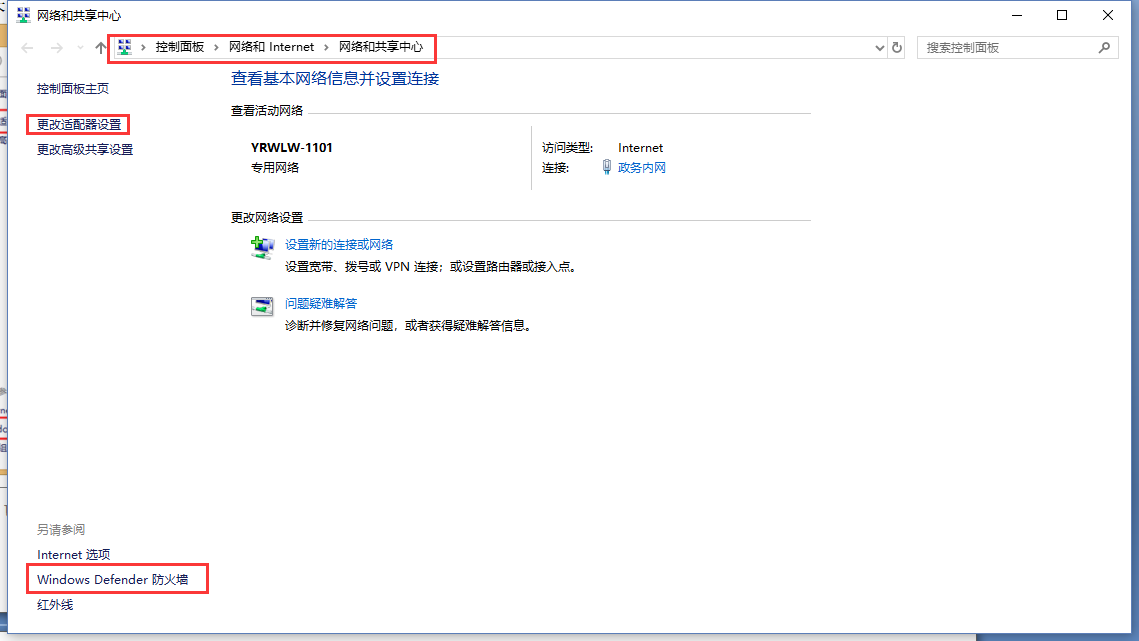

  2.按路徑：控制面板》網絡和Internet》網絡和共享中心找到“windows防火墻”和“更改適配器設置”選項，關閉防火墻并禁用與本次測試無關的網卡。并關閉電腦殺毒軟件。

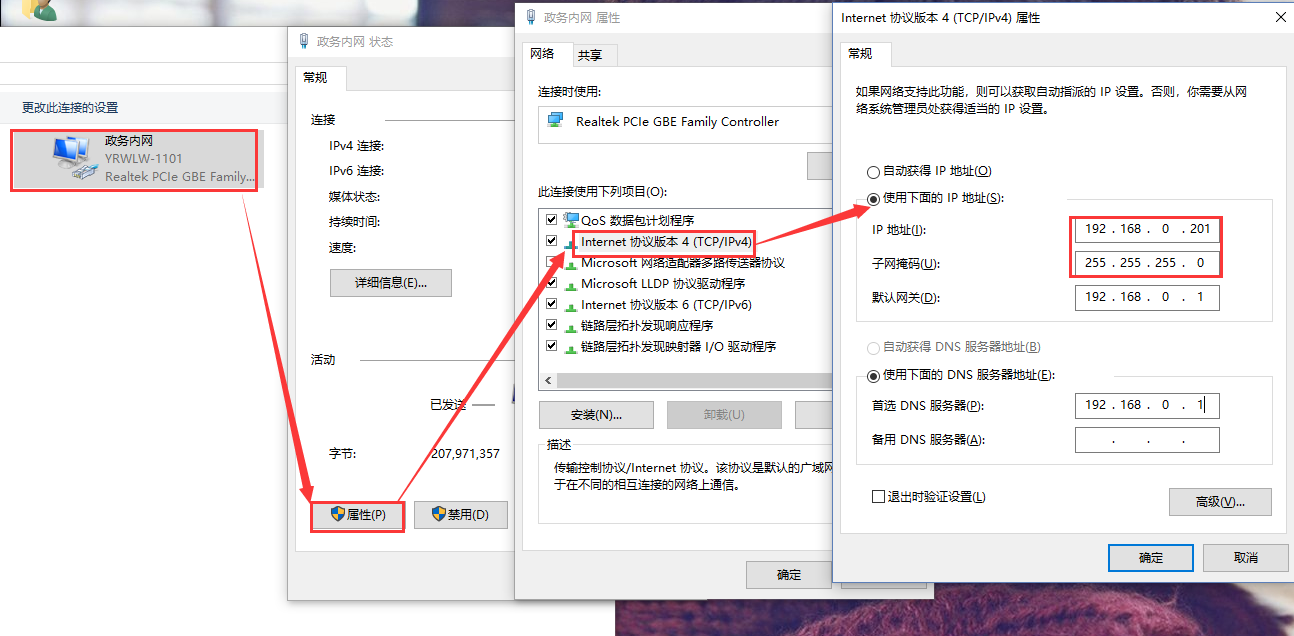

  3.給電腦設置靜態IP，要與511的IP在同一個網段(511默認參數見表1)。

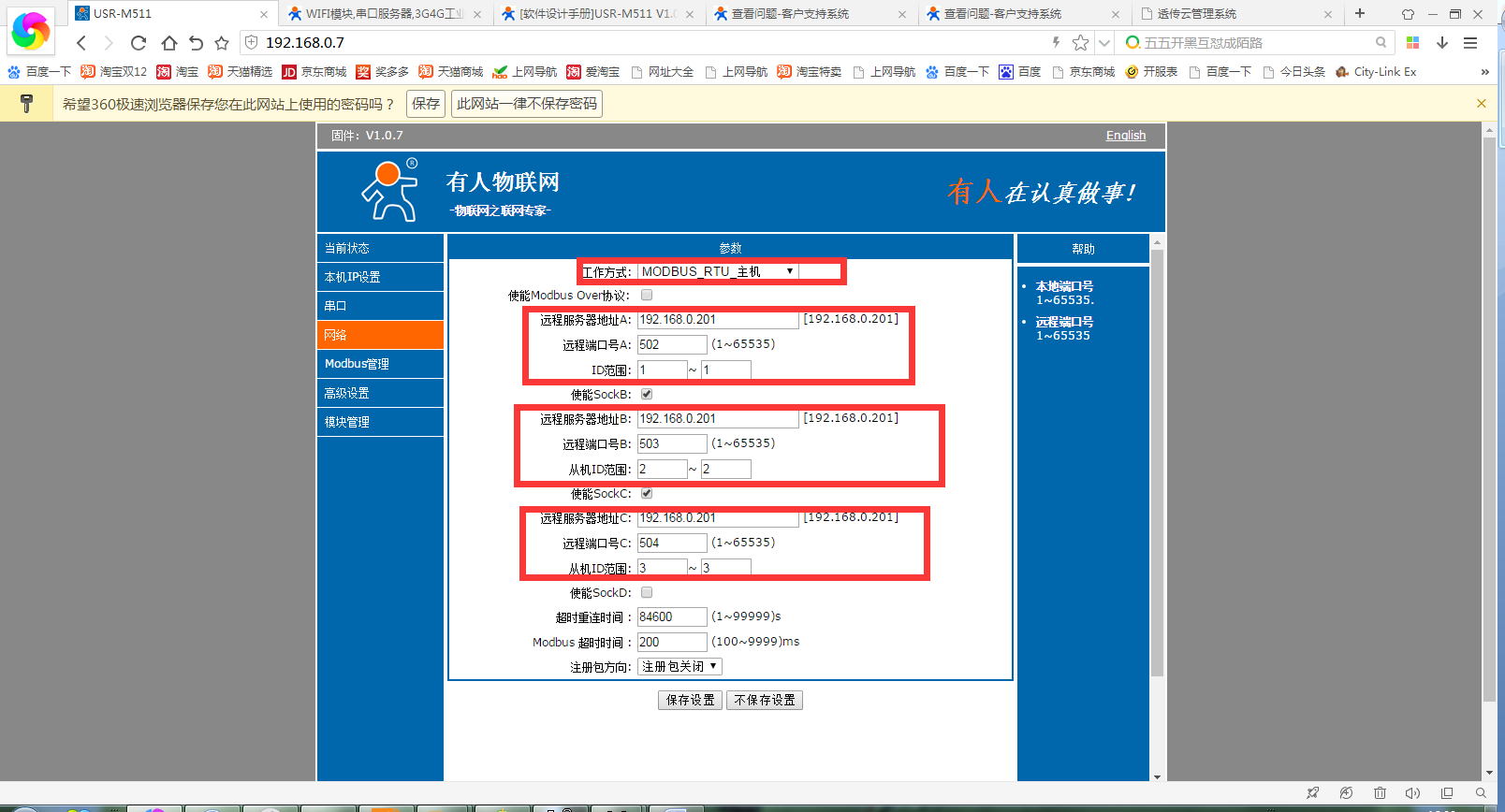

4、設置m511的參數，modbus rtu主機模式，添加3個modbus tcp 從機，ip為電腦ip，端口 502/503/504，id為1/2/3

4、 打開測試軟件“Modbus Poll” 和“Modbus Slave”連接好硬件。

電腦---串口---M511---網絡—電腦

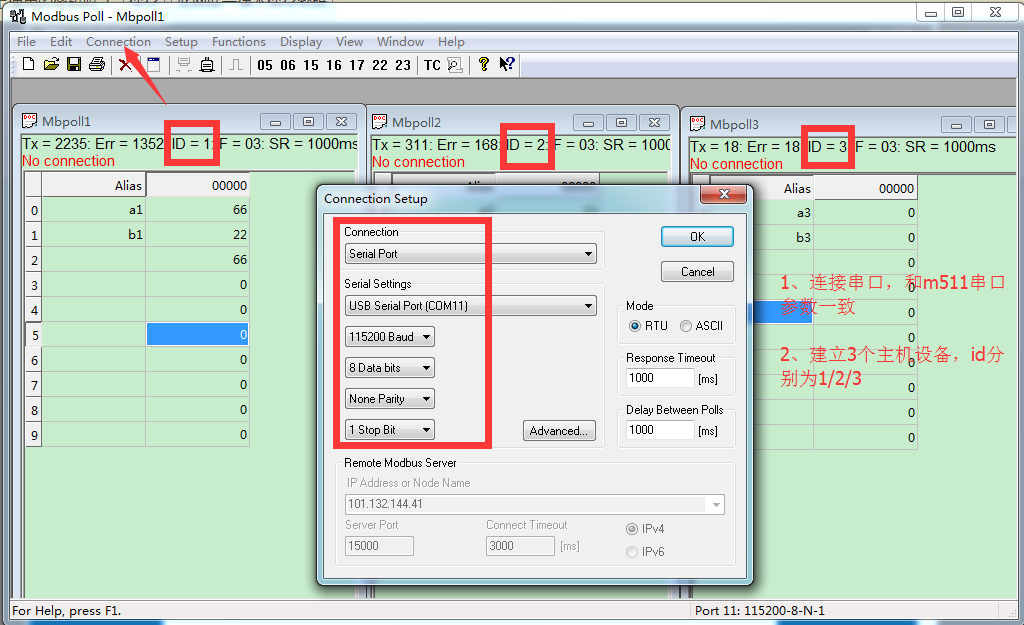

5、打開 Modbus Poll，設置正確的參數，M511 串口接Modbus_RTU_ Poll，所以將Modbus Poll設置為串口，RTU 協議， id為1/2/3和上面設置對應

 如下圖所示

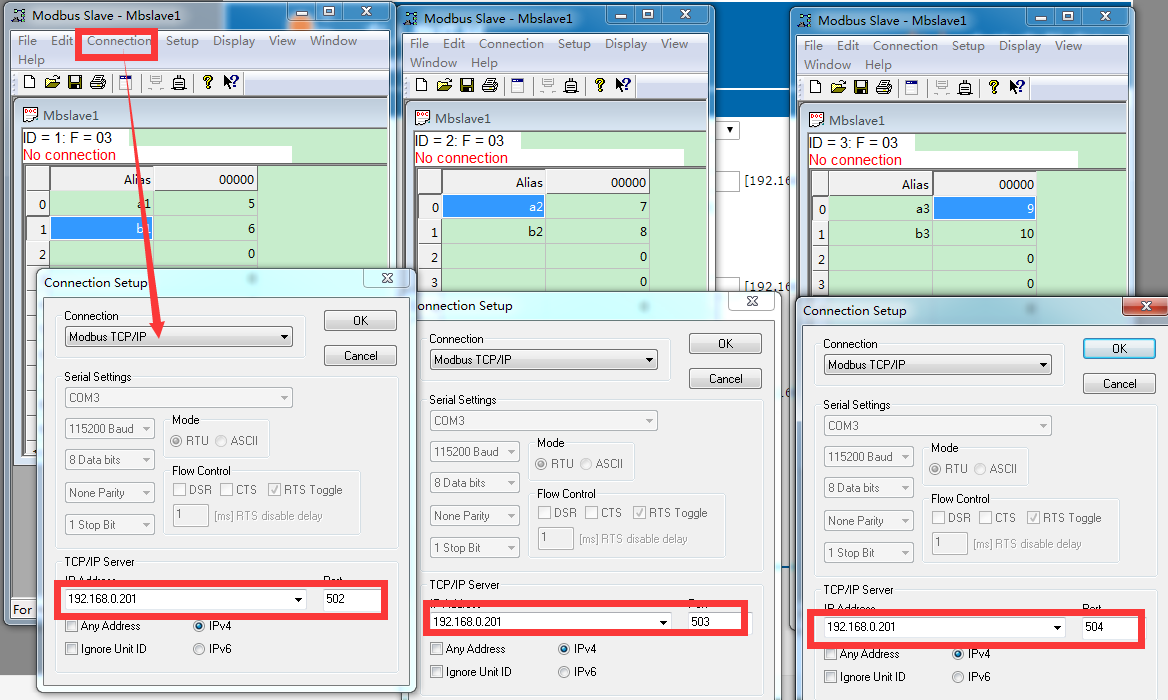

6、 打開“Modbus Slave”，選擇Modbus TCP/IP 模式，設置好目標 IP： 192.168.0.201，目標端口號502、503、504；id為1/2/3和m511設置的對應，（打開軟件三次，分別建立三個modbus tcp從機） 點擊OK,如下圖所示

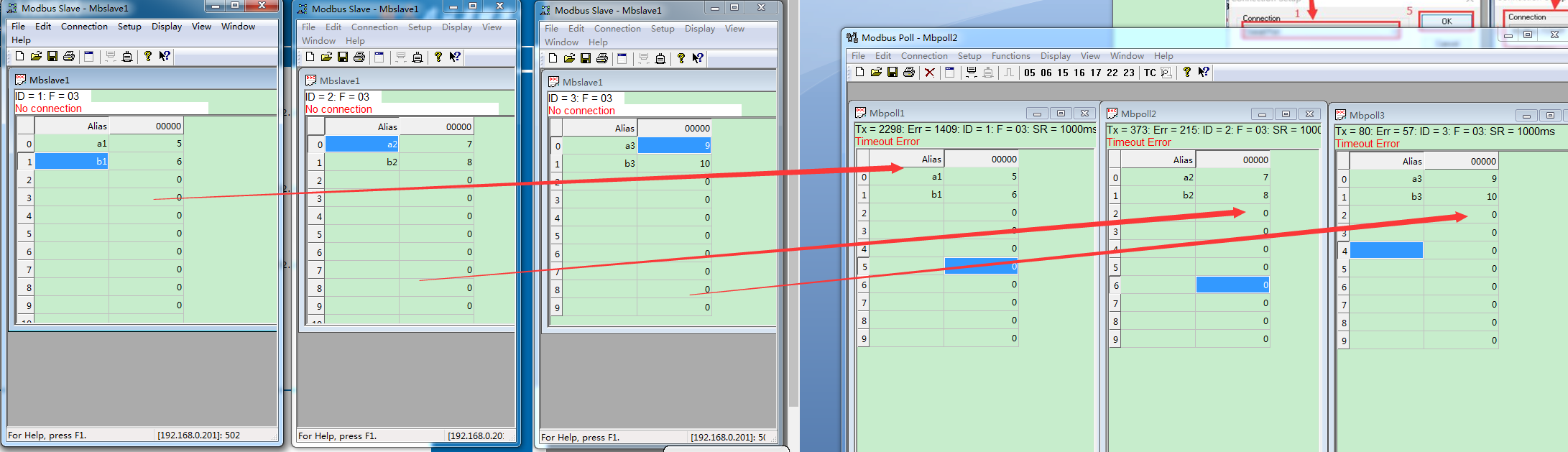

7、至此， 我們就可以通過 Modbus Poll 讀取 Modbus Slave 的數據了， 網絡到串口的數據流向是： Modbus Poll網絡端->511以太網口->協議轉換（Modbus TCP 轉 Modbus RTU） ->511 串口-> Modbus Slave 串口端；；串口到網絡的數據流向是接到查詢指令： Modbus Slave 串口端->511串口->Modbus RTU 轉 Modbus TCP->511以太網口->Modbus Poll網絡端
