網絡拓撲結構：

在主機模式下，網絡端可以通過指令查詢/設置IO424的輸入輸出接口；同時485串口也可以接支持modbus rtu協議的設備，并且實現服務器和終端485設備之間的數據傳輸，但是只能傳輸modbus rtu協議格式的數據。

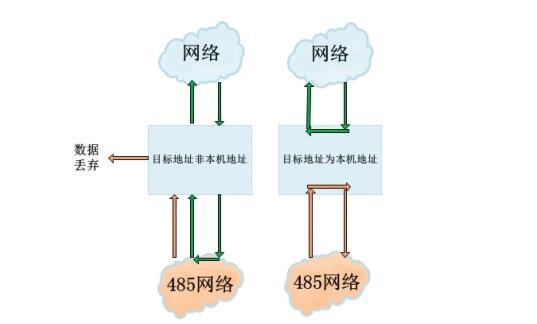

從下面網絡中可以看出，網絡端下發的查詢數據中，如果地址是IO424本身的地址的話，則IO424根據指令執行相應的功能；如果地址不是IO424的地址的話，數據會被透傳到485口給到485終端設備（所以485口的設備地址和IO424（出廠默認是17）的必須是不同的），485設備返回的數據會被發送到服務器端做解析；

485口主動發送的數據，如果地址是IO424本身的地址的話，則IO424根據指令執行相應的功能；如果地址不是IO424的地址的話，數據會被丟棄。

1. IO424的RS485通過USB轉485接到PC端，網口通過網線接到能夠正常聯網的路由器上，上電；

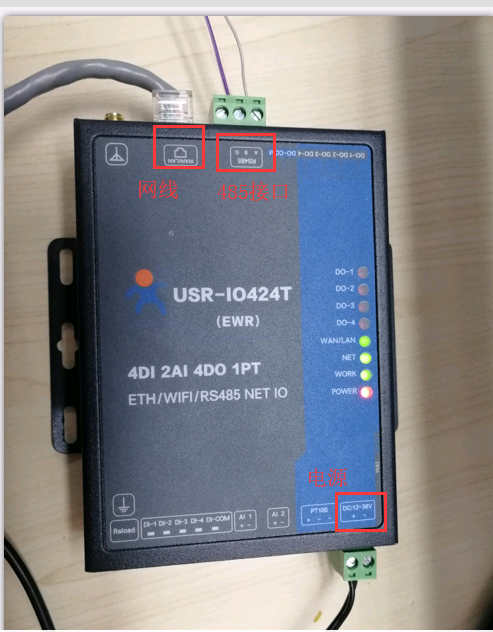

Work： 指示燈閃爍說明固件啟動成功

Net： 指示燈常亮，說明連接服務器成功

WAN/LAN： 指示燈亮說明檢測到網線接上了

2. 設置IO424參數

下載設置軟件：http://imbacareer.com.cn/Download/624.html

打開軟件，通過串口操作--->設置串口參數--->打開串口，可以通過界面上的DO-1/2/3/4來控制對應的DO的輸出；

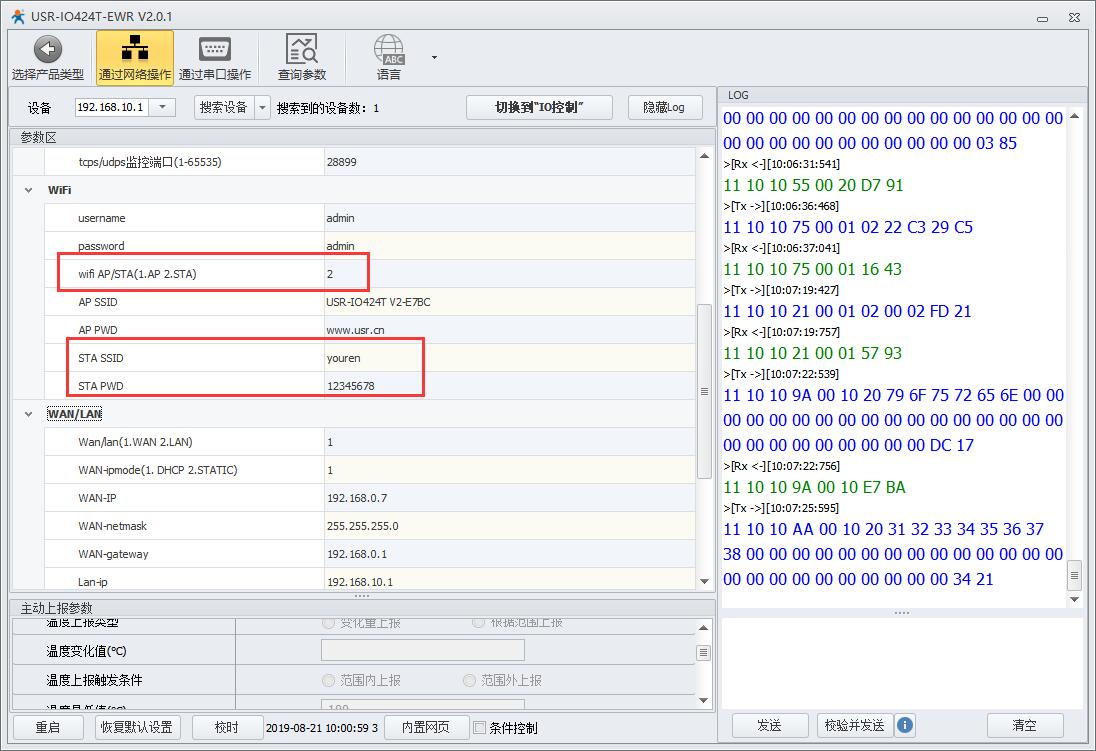

3.設置為STA模式，填寫路由器的wifi和密碼，連接網絡

點擊“切換到參數配置”，可以讀取IO424的出廠默認參數，按照下面說明修改參數：

485模式：主機

注冊包：自定義（注冊包可以選擇關閉）

發送方式：建立連接時

自定義注冊包：imbacareer.com.cn

遠程連接地址：xx.xx.93.90

遠程連接端口：8899

重啟；

如果需要修改其他參數的話，可以根據實際需求修改，修改參數后都需要重啟使參數生效。

3. 服務器端：

安裝網絡調試軟件：http://imbacareer.com.cn/Download/27.html     也可以用其他第三方的網絡調試軟件

打開調試軟件： TCP Server協議，填寫電腦的本地IP地址，端口號填寫8899，監聽

在下圖可以看出，IO424已經連接上服務器了，并且服務器端接收到了IO424發送的注冊包信息：imbacareer.com.cn

注意：數據遠程傳輸，需要電腦的本地地址是公網IP的，如果是私有IP地址，則無法建立網絡連接

1>通過服務器端發送指令可以控制DO的開合，下面以DO_1為例：

注意：接收發送都需要是十六進制格式的

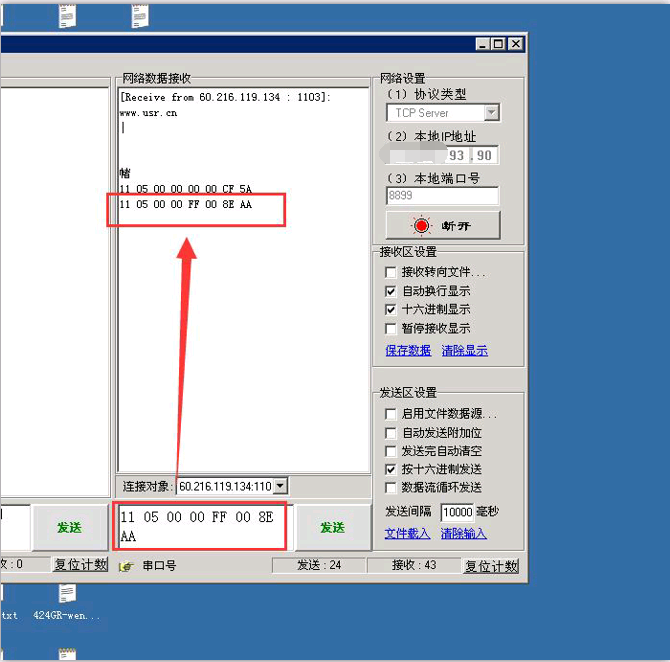

控制閉合：11 05 00 00 FF 00 8E AA，通過服務器發送數據，可以收到IO424返回的數據，也可以觀察到設備的指示燈變亮

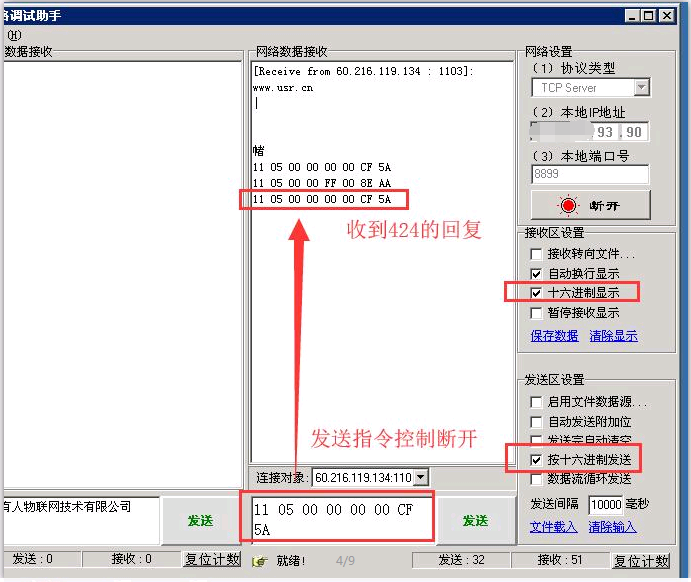

控制斷開：11 05 00 00 00 00 CF 5A，收到424的回復后，可以觀察424的DO-1指示燈滅掉

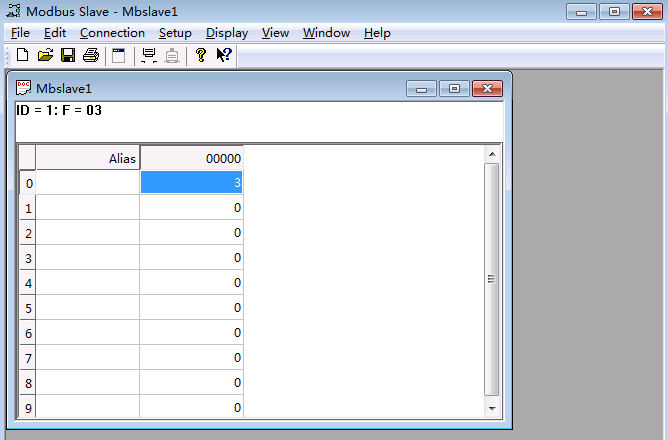

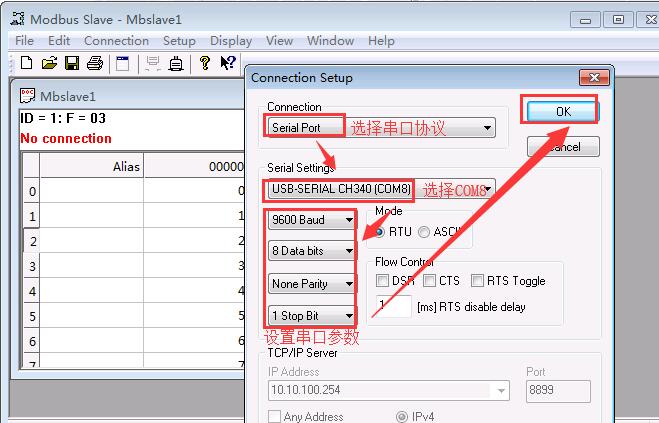

2>通過服務器發送指令查詢485口設備數據：424的串口通過USB轉485接到到電腦端，在電腦上打開modbus slave來模擬終端串口設備，從機ID是1，修改寄存器0000的值為3

從服務器端發送對應的指令來查詢寄存器值：

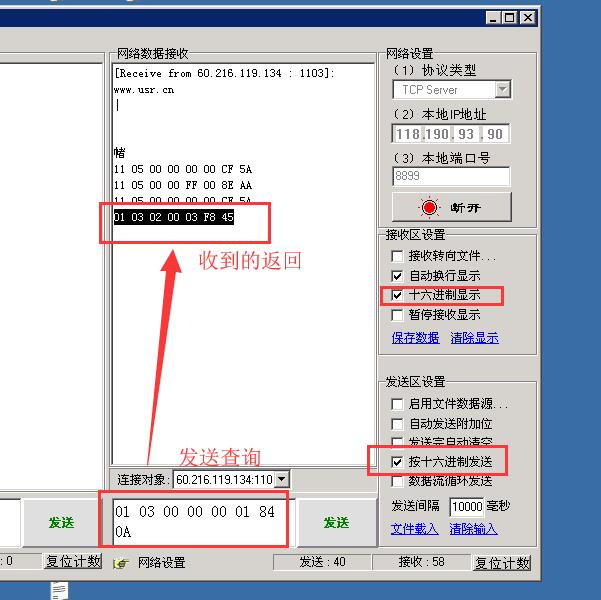

發送： 01 03 00 00 00 01 84 0A

收到：01 03 02 00 03 F8 45

注：發送接收都是標準的modbus rtu協議格式的數據，如果不了解的話，可以百度了解下modbus rtu協議
