WH-LTE-7S4 基本測試通信和使用案例

2017-04-14

1：要下載的軟件和說明書。

2：測試

(1)硬件連接：

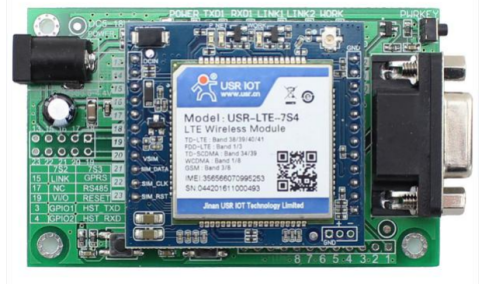

將4G模塊USR-LTE-7S4安裝在測試底板上，安裝上天線，將SIM卡槽打開，正確放入SIM卡，使用USB轉RS232的串口線（公頭）與測試底板對接上。

4G DTU基本測試通信和使用案例（USR-G780）

(2)電腦端設置

a.首先將USB插在電腦的串口上，查看串口號，打開設置軟件，選擇正確的COM口、波特率等參數，并點擊打開串口，如下圖所示。

注意：以win8為例，查看串口號可在“我的電腦”->“管理”->“設備管理器”->“端口”中查詢。

注意：模塊出廠默認的波特率是115200，數據位8，停止位1，校驗位NONE

連接測試服務器：test.usr.cn 端口：2317 TCP長連接。

4G DTU基本測試通信和使用案例（USR-G780）

b.給USR-LTE-7S4測試底板插上配套的電源設配器，觀察底板上指示燈的狀態，或是USR-LTE-7S4上指示燈狀態，如下所示，說明模塊一切正常，已連入服務器，可以開始測試通信。

測試底板：POWER燈、Work燈、LINK1均常亮。

USR-LTE-7S4模塊：

指示燈名稱	指示功能	狀態
PWR	電源指示燈	電源工作正常常亮
WORK	系統運行工作指示燈	系統運行后常亮
NET	網絡狀態指示燈	2G網絡閃爍2次 3G網絡閃爍3次 4G網絡閃爍4次沒有網絡熄滅

C.串口發送“濟南有人物聯網有限公司”，在接收區會接收到相同的數據，如下圖所示，模塊一切正常。

注意：出廠默認連接的測試服務器test.usr.cn 端口2317，串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

4G DTU基本測試通信和使用案例（USR-G780）
