USR-G780 基本測試通信和使用案例

2017-03-06

1：要下載的軟件和說明書。

2：測試

(1)硬件連接：

4G DTU USR-G780安裝上天線，將SIM卡槽打開，正確放入SIM卡，使用USB轉RS232的串口線(公頭)與G780對接上。

4G DTU基本測試通信和使用案例（USR-G780）

(2)電腦端設置

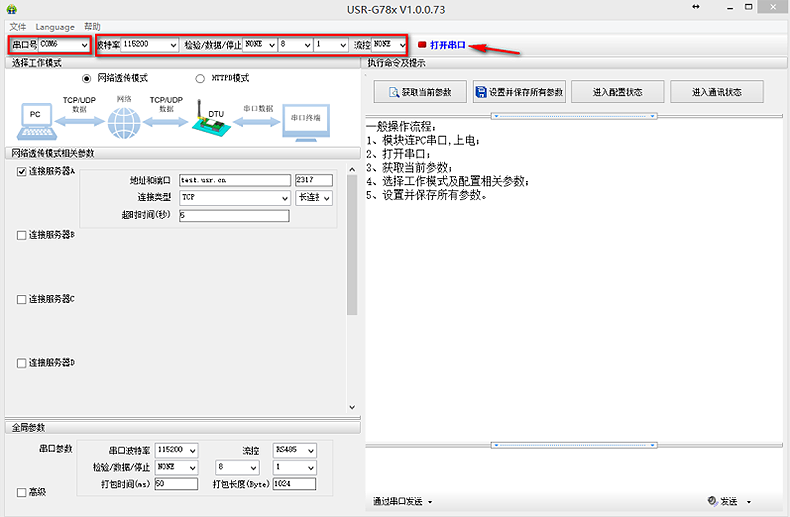

a.首先將USB插在電腦的串口上，查看串口號，打開設置軟件，選擇正確的COM口、波特率等參數，并點擊打開串口，如下圖所示。

注意：以win8為例，查看串口號可在“我的電腦”->“管理”->“設備管理器”->“端口”中查詢。

注意：模塊出廠默認的波特率是115200，數據位8，停止位1，校驗位NONE

連接測試服務器：test.usr.cn 端口：2317 TCP長連接。

4G DTU基本測試通信和使用案例（USR-G780）

b.給USR-G780插上配套的電源設配器，觀察指示燈的狀態，

如下圖所示，說明模塊一切正常，已連入服務器，可以開始測試通信。

指示燈名稱	指示功能	狀態
PWR	電源指示燈	電源工作正常常亮
WORK	系統運行工作指示燈	系統運行后常亮
NET	網絡狀態指示燈	2G網絡閃爍2次 3G網絡閃爍3次 4G網絡閃爍4次沒有網絡熄滅
LINKA	Socket A連接指示	Socket A連接建立常亮

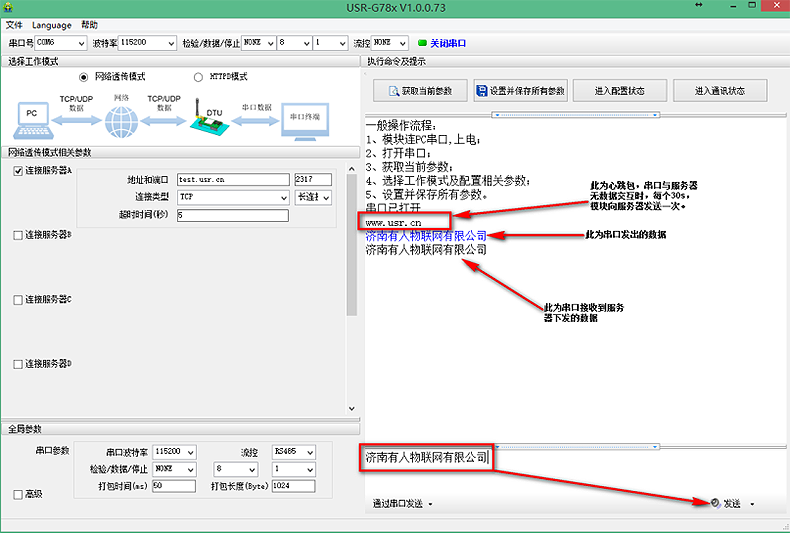

C.串口發送“濟南有人物聯網有限公司”，在接收區會接收到相同的數據，如下圖所示，模塊一切正常。

注意：出廠默認連接的測試服務器，是串口向服務器發送什么數據，服務器就將接收到的數據返回到串口。

4G DTU基本測試通信和使用案例（USR-G780）
