USR-G770連接有人云和虛擬串口V3版本一對一通信示例

一、資料下載

USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html

DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html

USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

【USR-VCOM】 有人虛擬串口軟件 V3.7.2.529 http://imbacareer.com.cn/Download/31.html

二、硬件連接

1、所需物品

USR-G770 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。

3、查看端口號

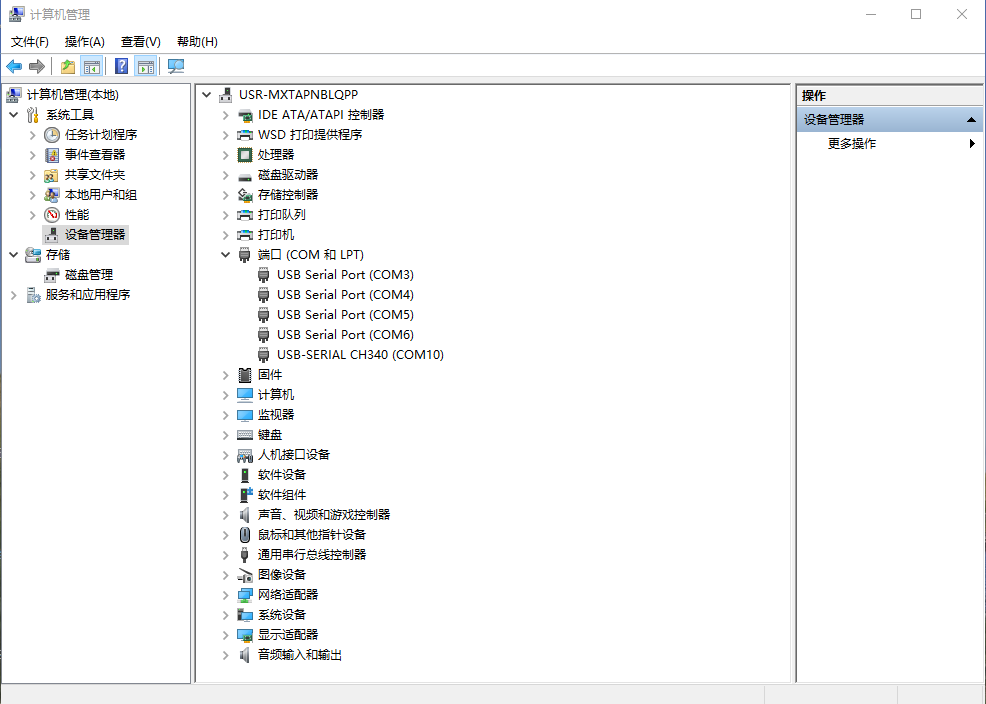

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。

三、有人云參數設置

1、登錄有人云賬號

imbacareer.com.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-G770設備

（1）點擊網關管理，網關列表，點擊添加，點擊單個添加。

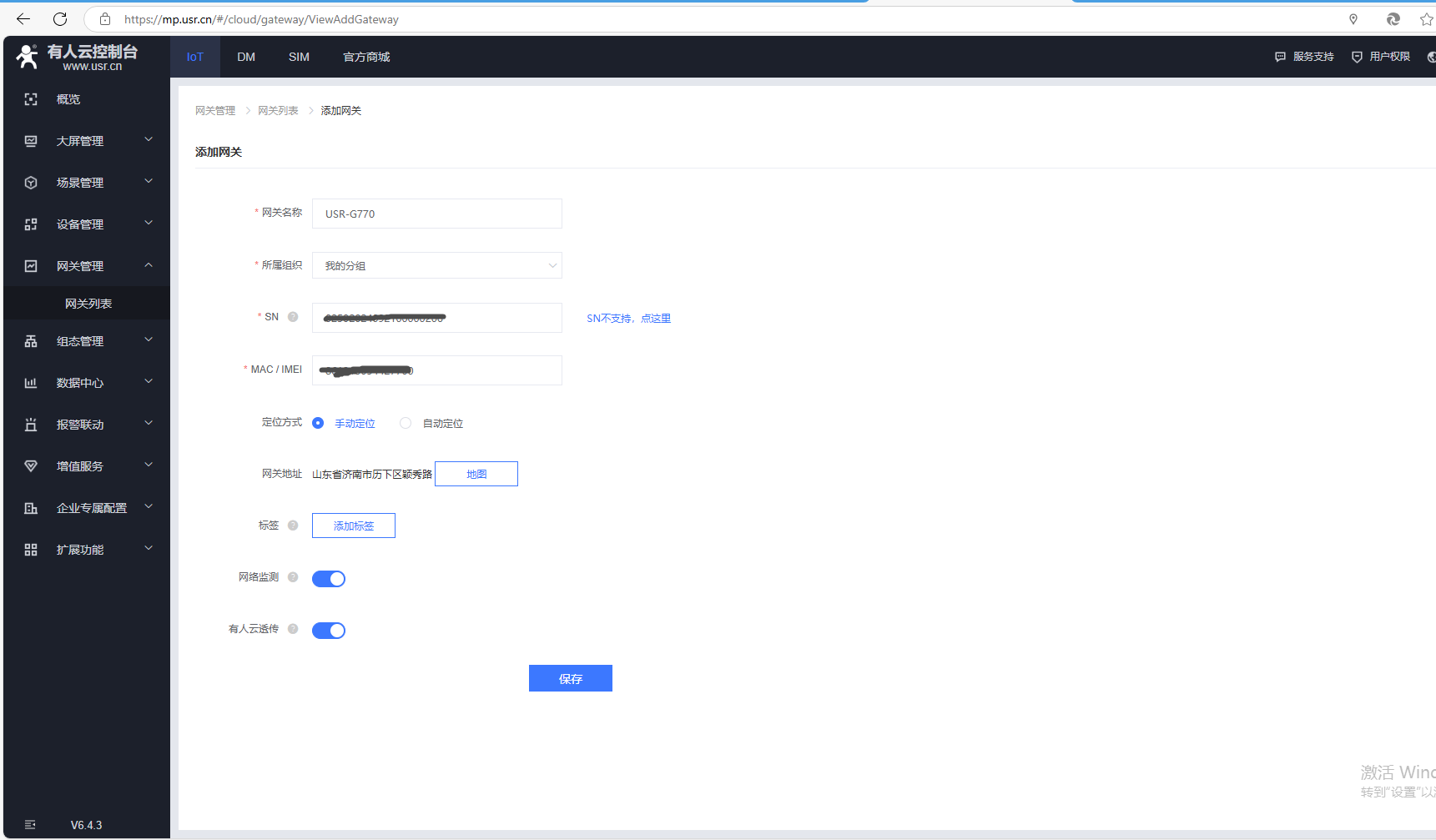

（2）USR-G770查看產品反面標簽，使用SN和IMEI在有人云上添加設備，和虛擬串口一對一通訊，有人云透?jìng)餍枰催x開啟，最后點擊保存。

（3）添加完成，返回網關列表

四、添加USR-VCOM設備

1、點擊網關管理，網關列表，點擊添加，點擊添加。

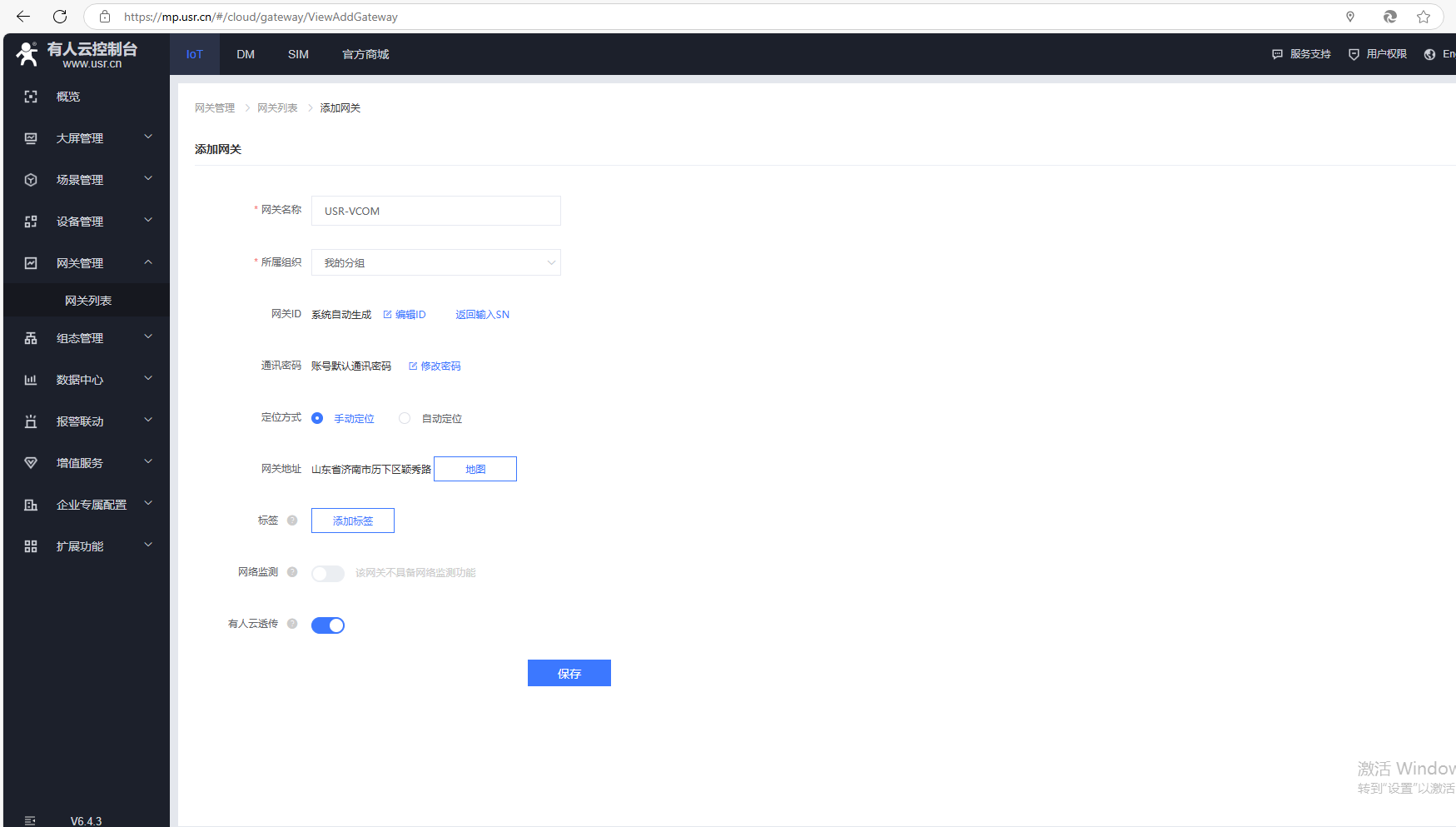

2、USR-VCOM虛擬串口添加，點擊SN不支持，點這里，用自動生成的ID方式上云，在有人云上添加設備，勾選有人云透?jìng)鳌?/p>

USR-VCOM網關添加成功
網關SN為： 00004219000000052019； 通訊密碼為： 00001234；

五、有人云建透?jìng)鹘M

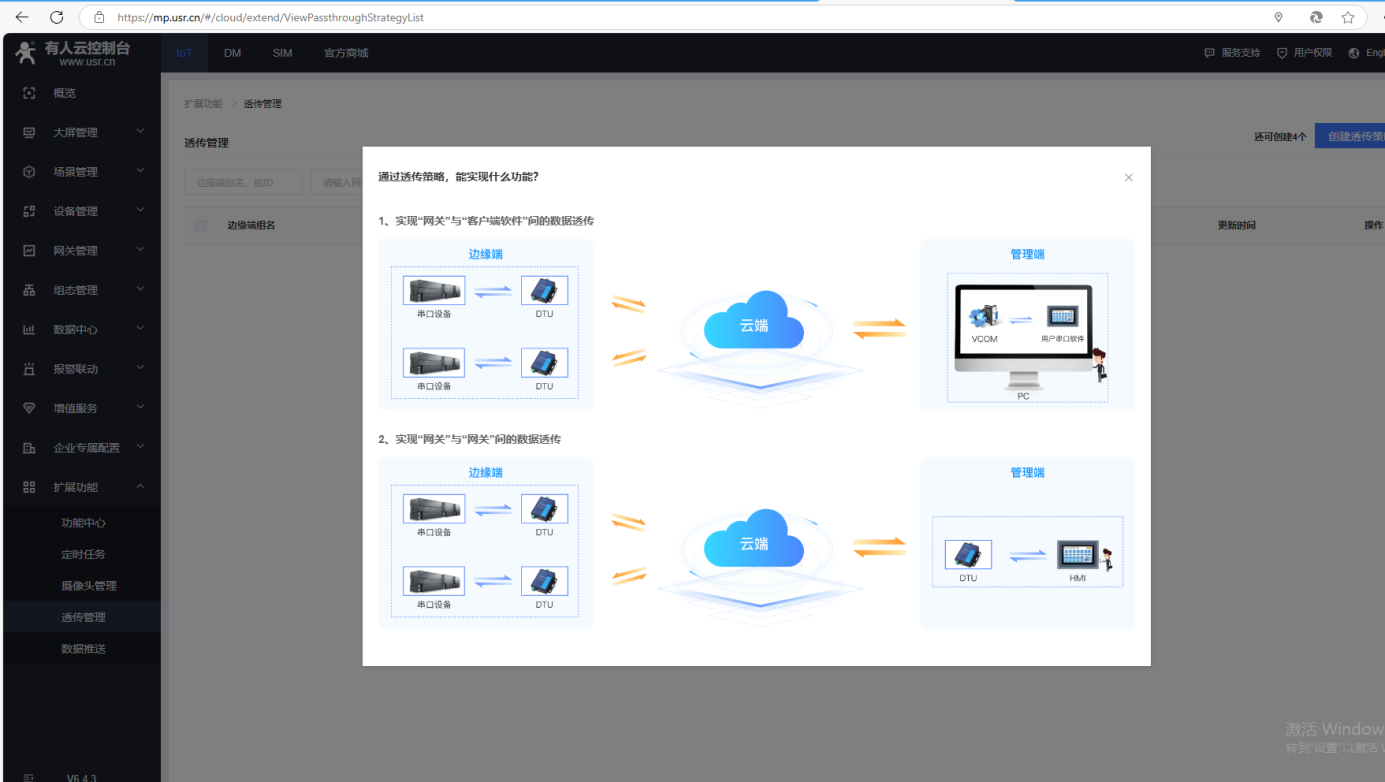

1、擴展功能，透?jìng)鞴芾?，?chuàng)建一個透?jìng)鞑?/p>

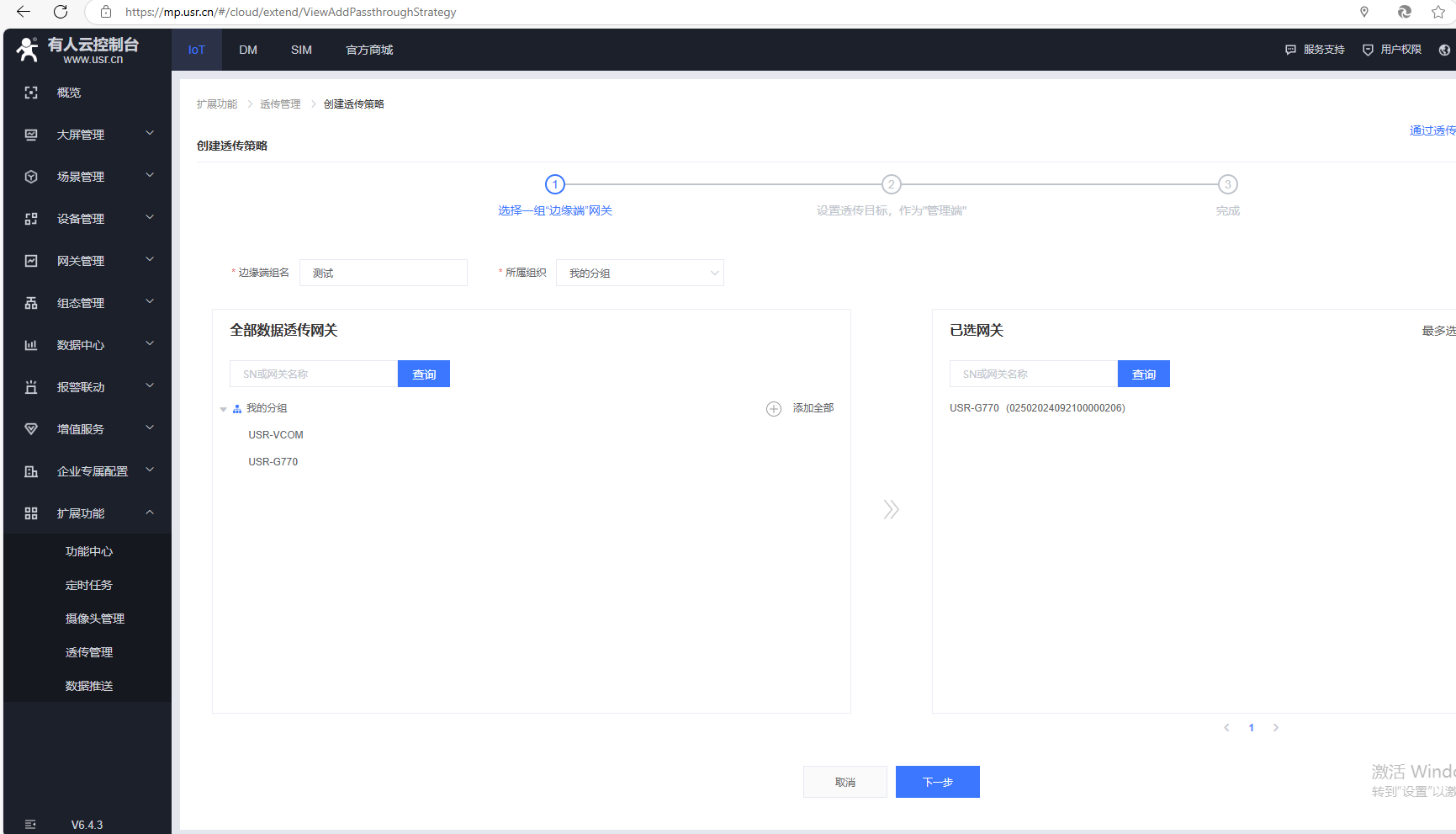

2、選擇邊緣端網關，添加的USR-G770設備

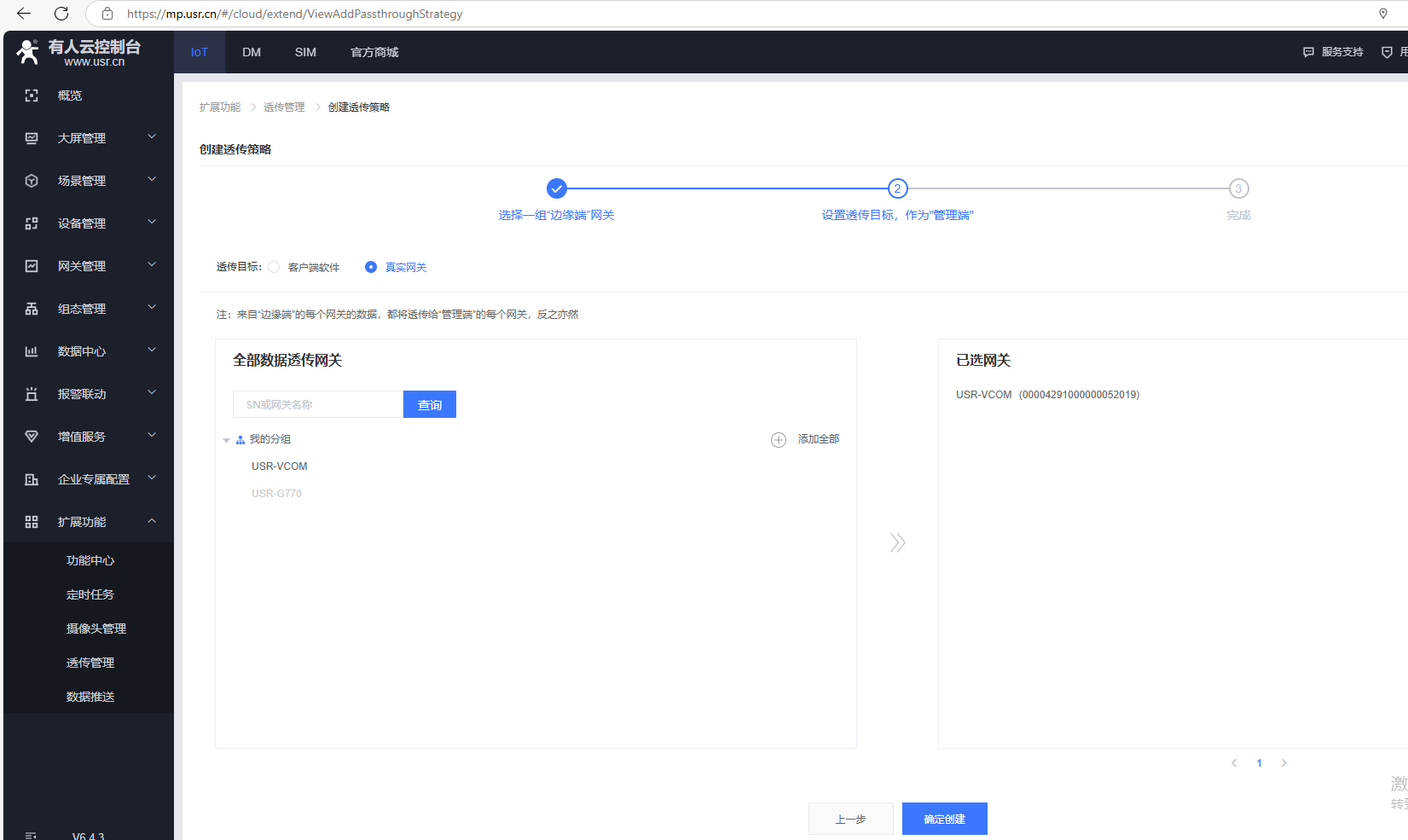

3、選擇管理端，選添加的USR-VCOM做管理端

六、創建虛擬串口

1、電腦下載并安裝虛擬串口軟件V3.7.2.529版本

下載安裝之前，需要關閉防火墻。

2、創建虛擬串口

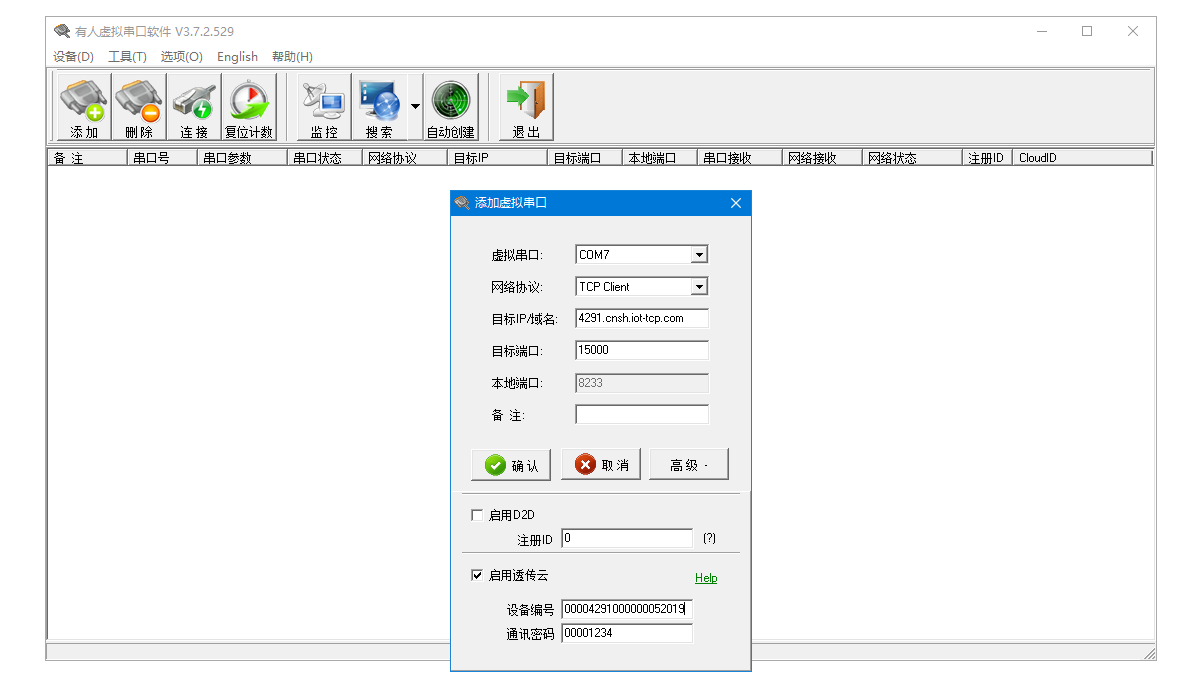

點擊添加，用空閑的COM7作為虛擬串口的COM口號。

網關SN為： 00004219000000052019； 通訊密碼為： 00001234；
云平臺接入地址為： 4291.cnsh.iot-tcp.com； 端口號： 15000；

設置連接有人云平臺參數：

網絡協議：TCP client客戶端

目標地址4291.cnsh.iot-tcp.com和目標端口號15000

高級設置開啟透?jìng)髟?，輸入有人云添加設備的編號ID 00004219000000052019和密碼00001234，點擊確認。

添加完，USR-VCOM所在的電腦連接外網正常，有人云USR-VCOM網關在線。

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看新建的虛擬串口COM7。

七、通訊測試

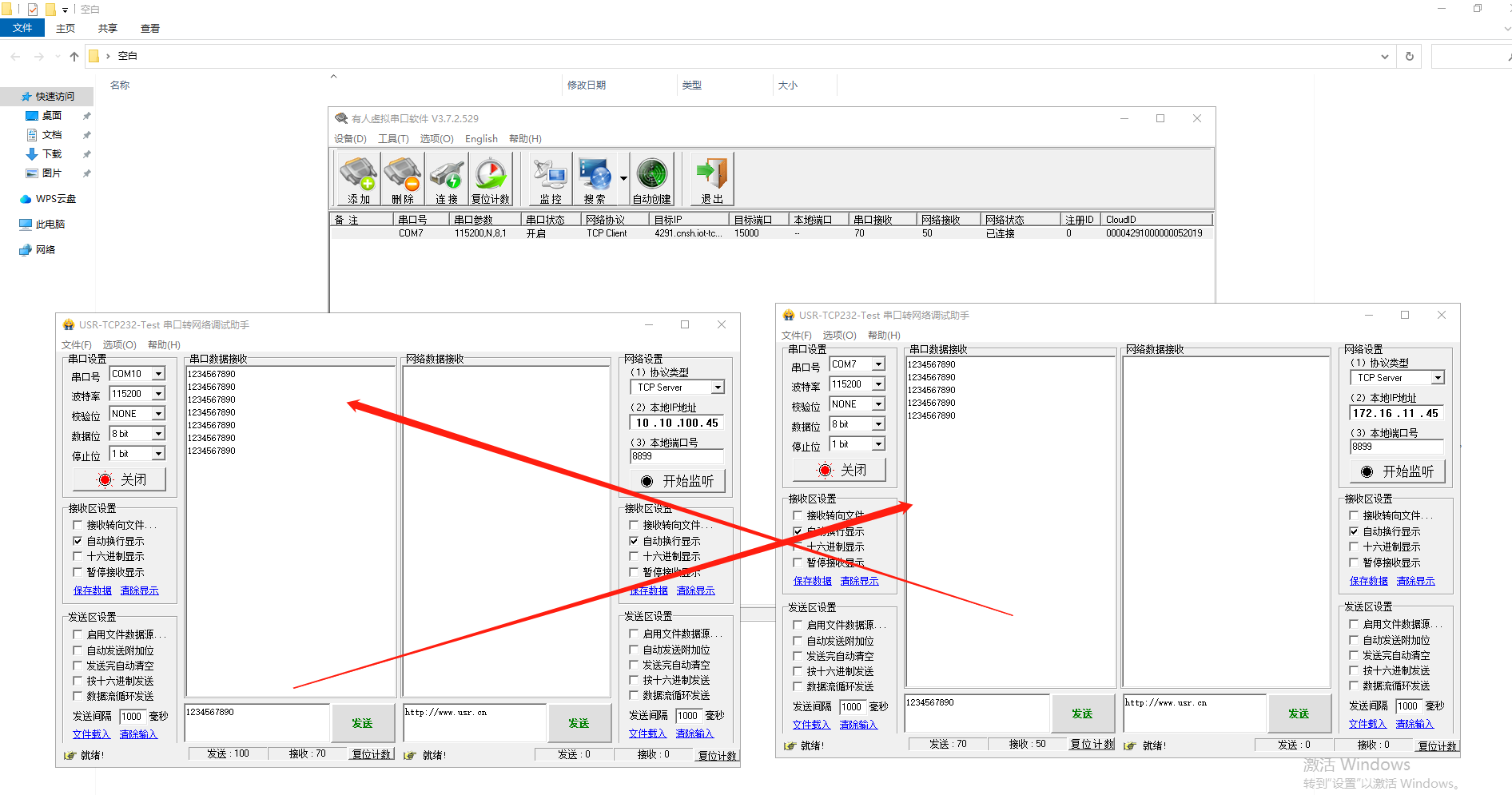

打開2個串口助手，分別用USR-G770實際USB串口COM3打開串口，另一個串口助手用虛擬串口COM7打開串口。實際串口和虛擬串口之間測試數據通訊。

編寫人：金志方 編寫日期：2024-11-05

審核人：金志方 審核日期：2024-11-05

訂正版本：V1.0 訂正內容：初稿
