USR-G770連接MQTT服務器示例

一、資料下載

USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html

DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html

USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

MQTTfx軟件請百度下載。

二、硬件連接

1、所需物品

USR-G770 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。

3、查看端口號

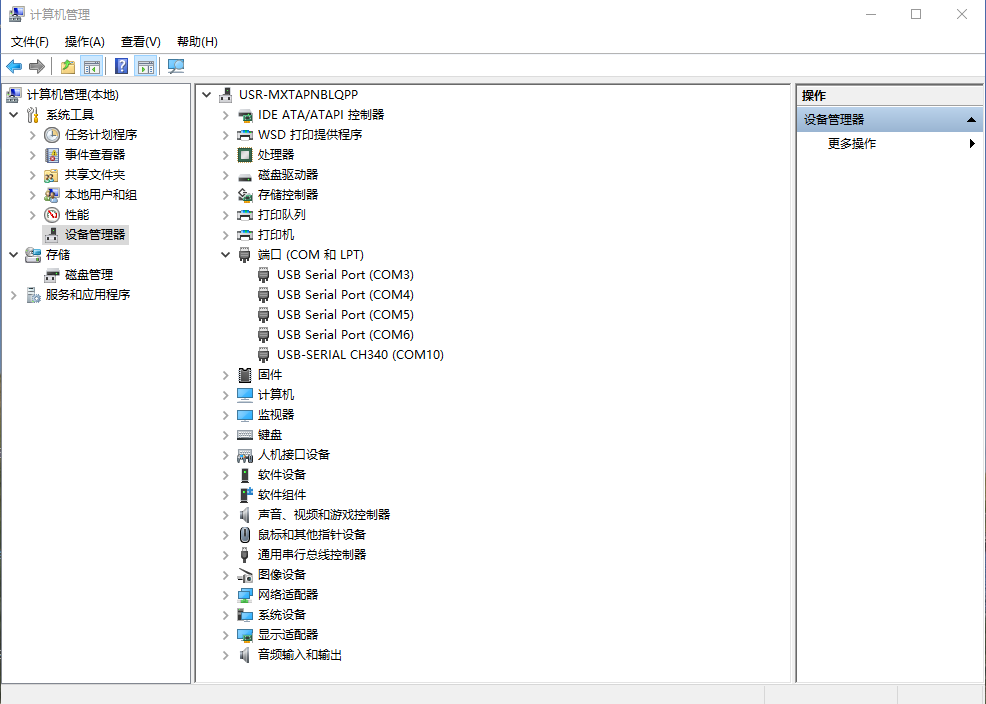

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。

三、USR-G770參數設置

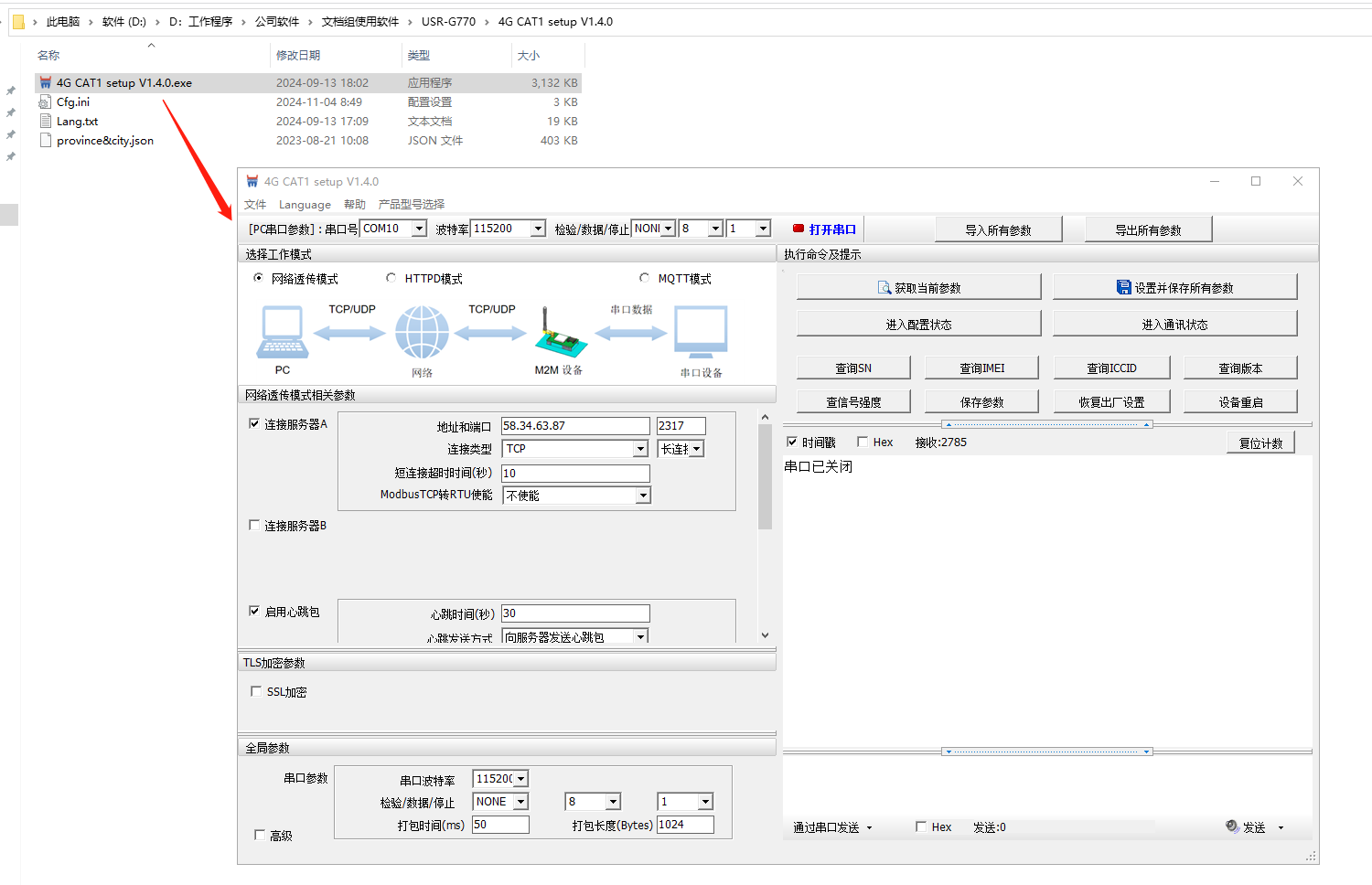

1、打開USR-G770設置軟件

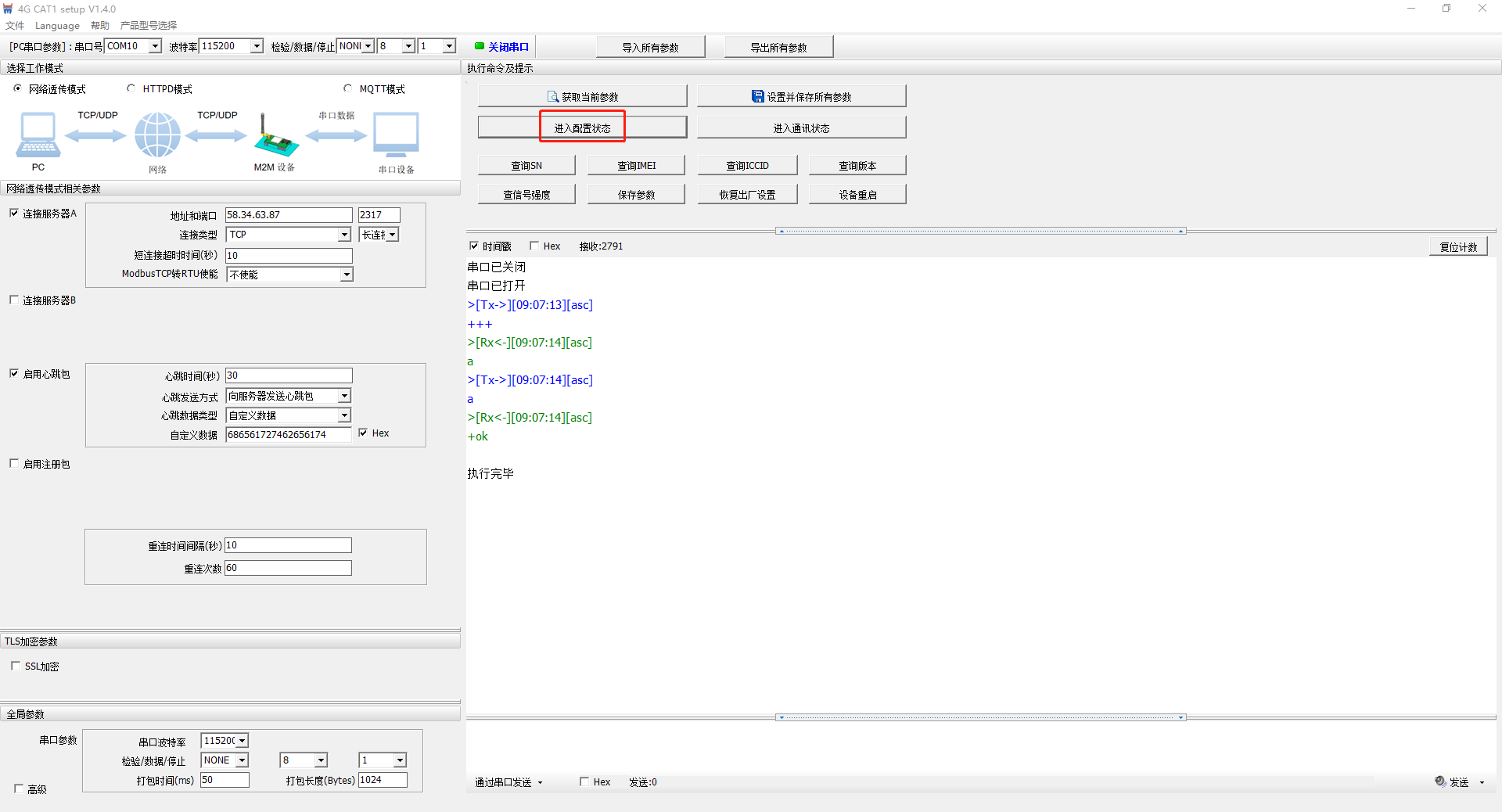

2、打開串口，點擊進入配置狀態

3、點擊獲取當前參數

4、設置MQTT模式參數

（1）選擇MQTT模式

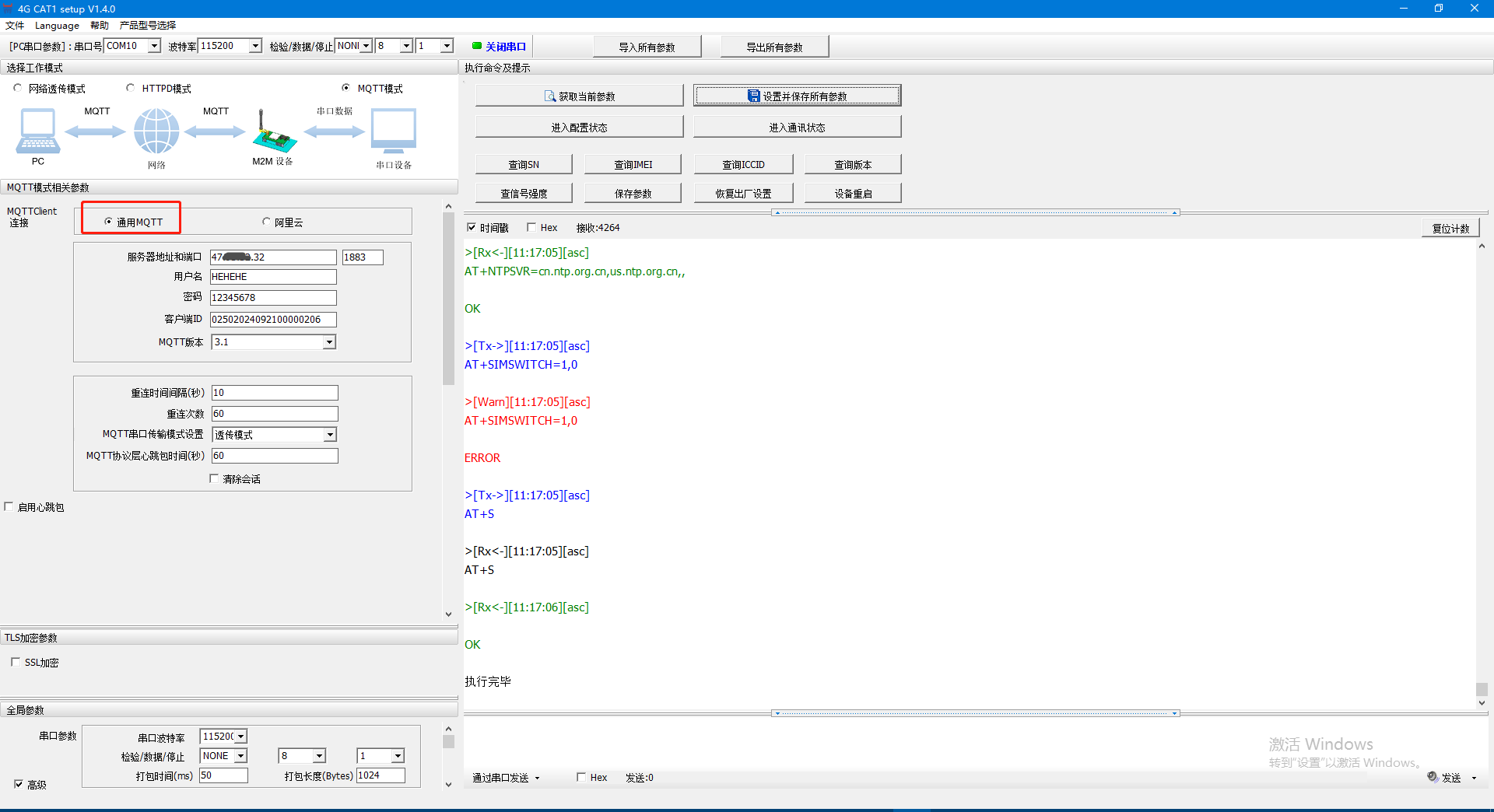

（2）選擇通用MQTT

（3）服務器地址和端口：填要連接的MQTT服務器地址，端口用了1883

（4）用戶名：填MQTT服務器的用戶名

（5）密碼：填MQTT服務器的密碼

（6）客戶端ID：填USR-G770做客戶端的ID。注意不要和其他客戶端ID重復。

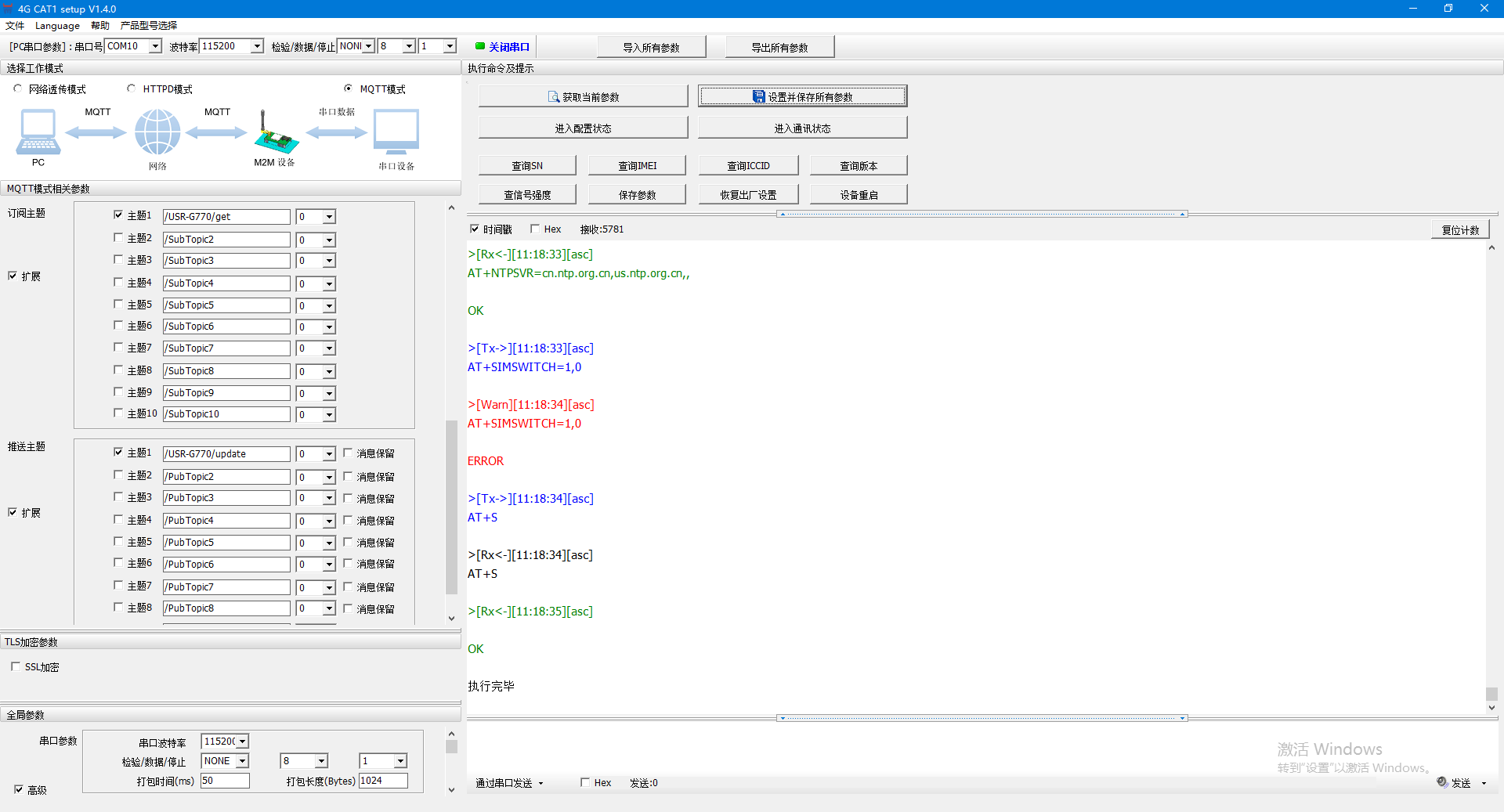

（7）訂閱主題：勾選主題1，填寫/USR-G770/get

（8）推送主題：勾選主題1，填寫/USR-G770/update

5、設置軟件點擊設置并保存所有參數

6、設置軟件點擊關閉串口

四、MQTT.fx軟件連接MQTT服務器

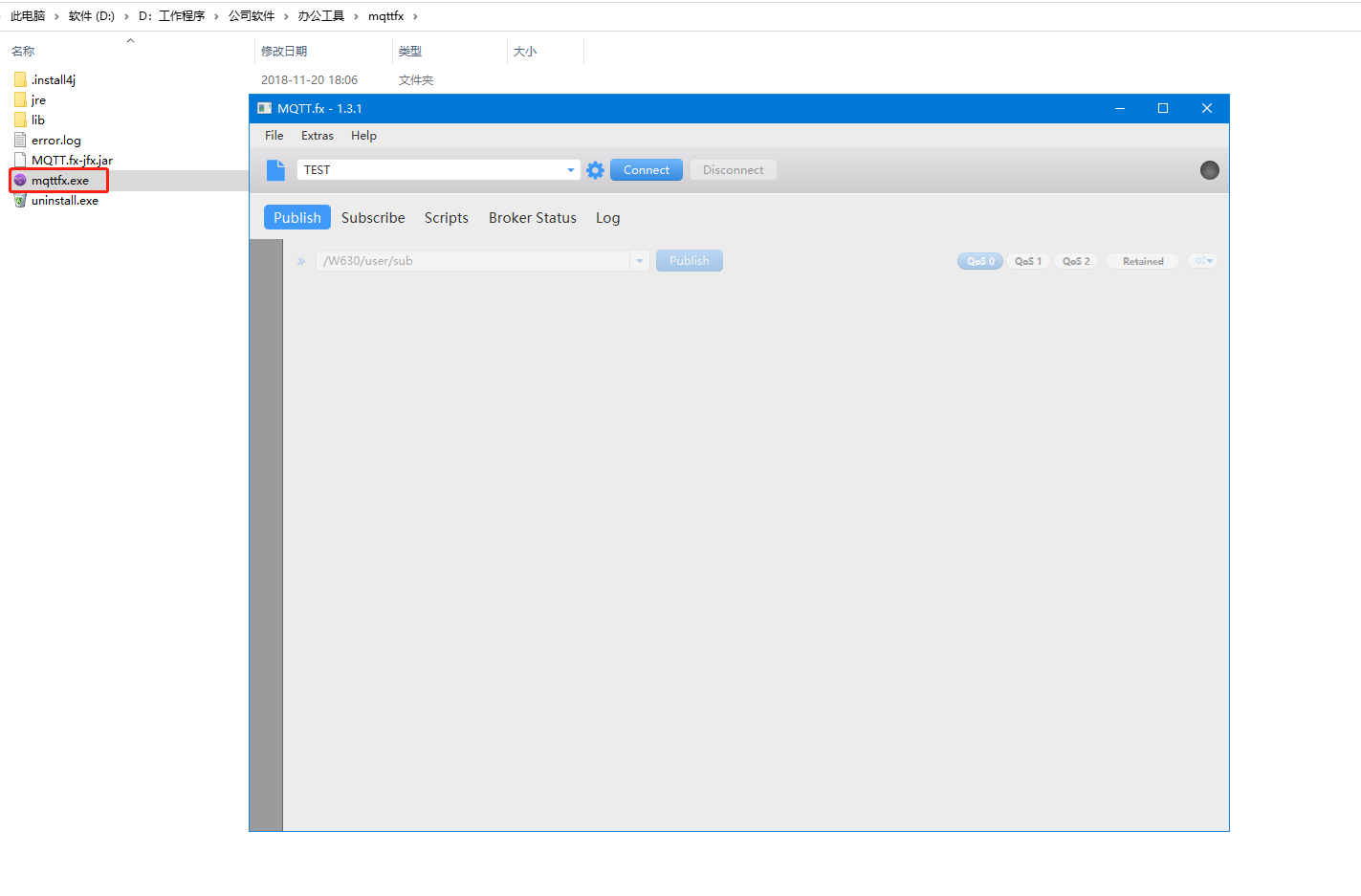

1、打開MQTT.fx軟件

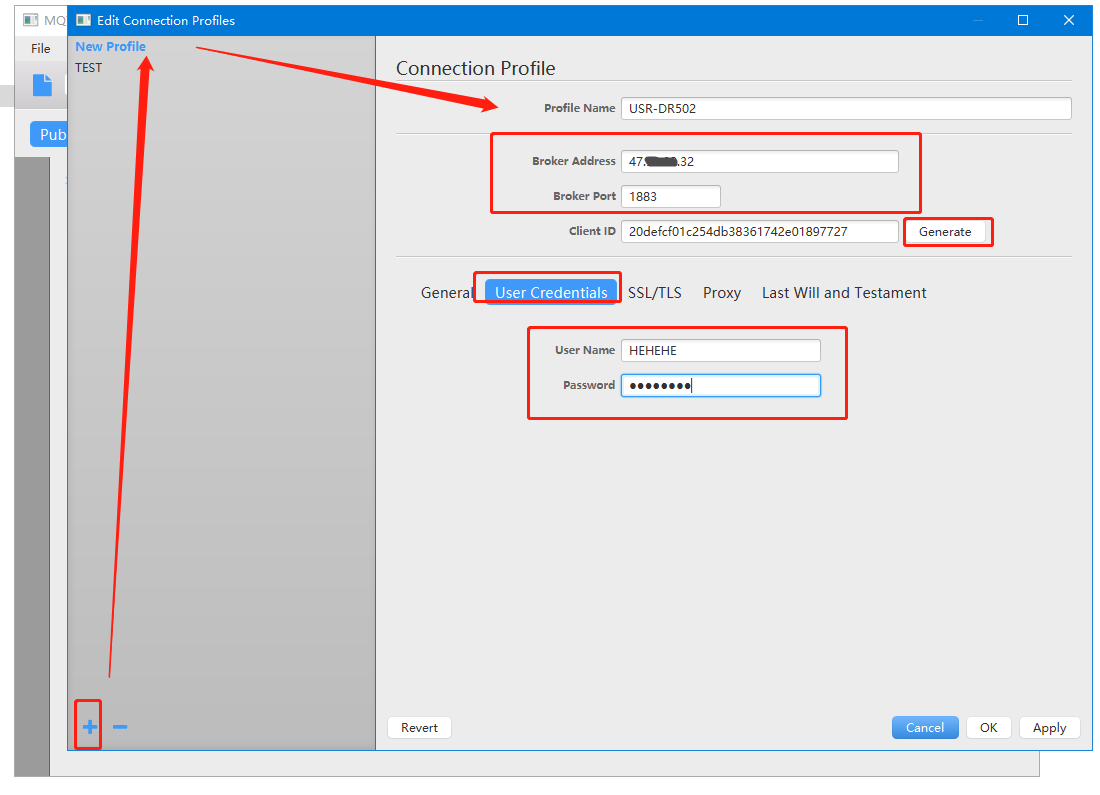

2、建一個新的配置文件做另一個MQTT客戶端

（1）配置文件名自定義用USR-G770

（2）服務器地址填和USR-G770連接的同一個MQTT服務器地址

（3）端口填MQTT服務器端口1883

（4）Client ID（客戶端ID）可以點擊后面的Generate自動創建，注意和USR-G770的客戶端ID不要一樣，如果相同會沖突。

（5）點擊User Credentials，User NAME輸入MQTT服務器的用戶名，Password輸入MQTT服務器的密碼。

（6）所有參數設置完成之后，點擊Apply應用。

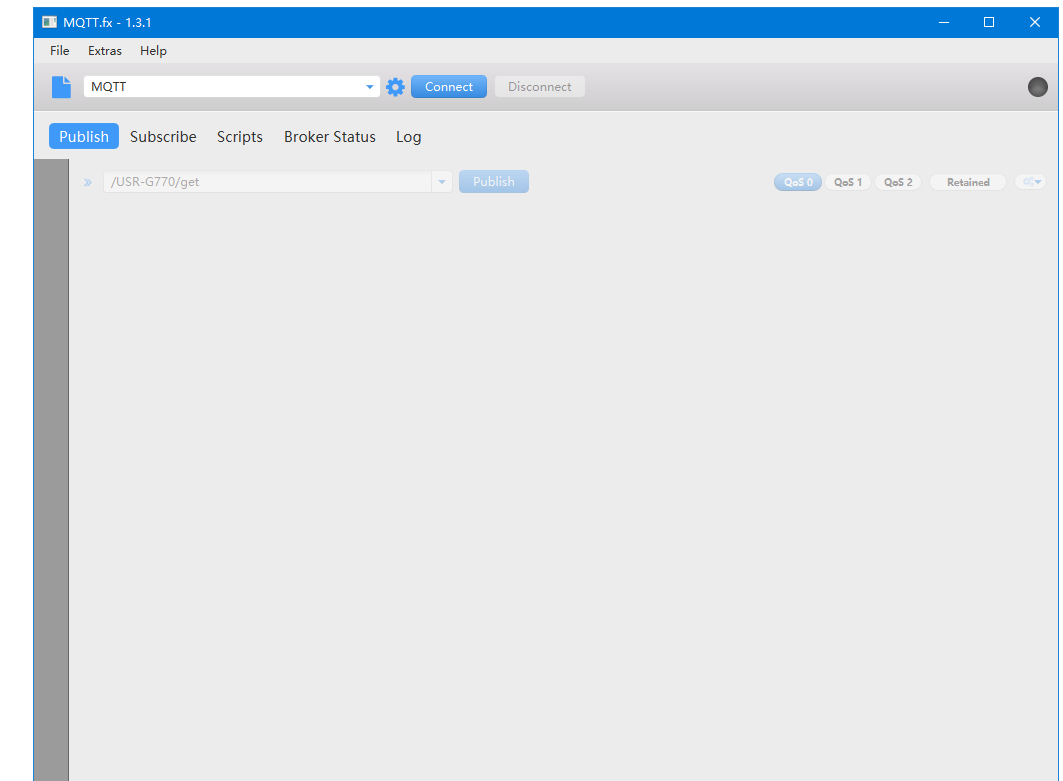

3、MQTT.fx軟件選擇新建的客戶端，點擊Connect連接

4、MQTT.fx軟件推送，USR-G770訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-G770接的USB串口線COM口，COM10。

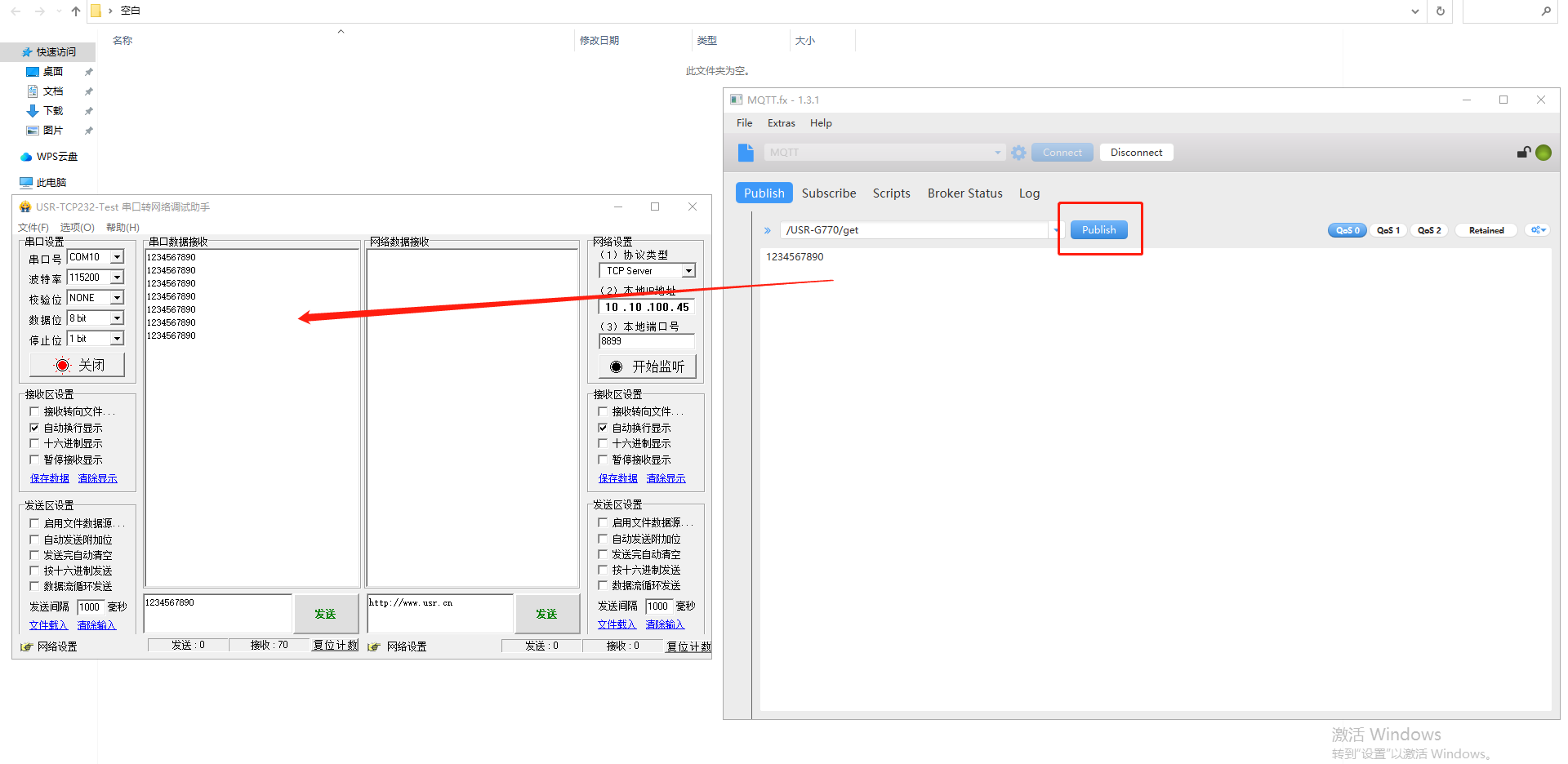

（2）MQTT.fx軟件點擊Publish，輸入/USR-G770/get，在下面的發送框輸入數據1234567890，點擊Publish發送給USR-G770串口，串口助手接收數據1234567890

5、USR-G770軟件推送，MQTT.fx訂閱測試

（1）打開USR-TCP232-TEST串口助手，打開USR-G770接的USB串口線COM口，COM10。

（2）MQTT.fx軟件點擊Subscribe，輸入/USR-G770/update，點擊后面的Subscribe。

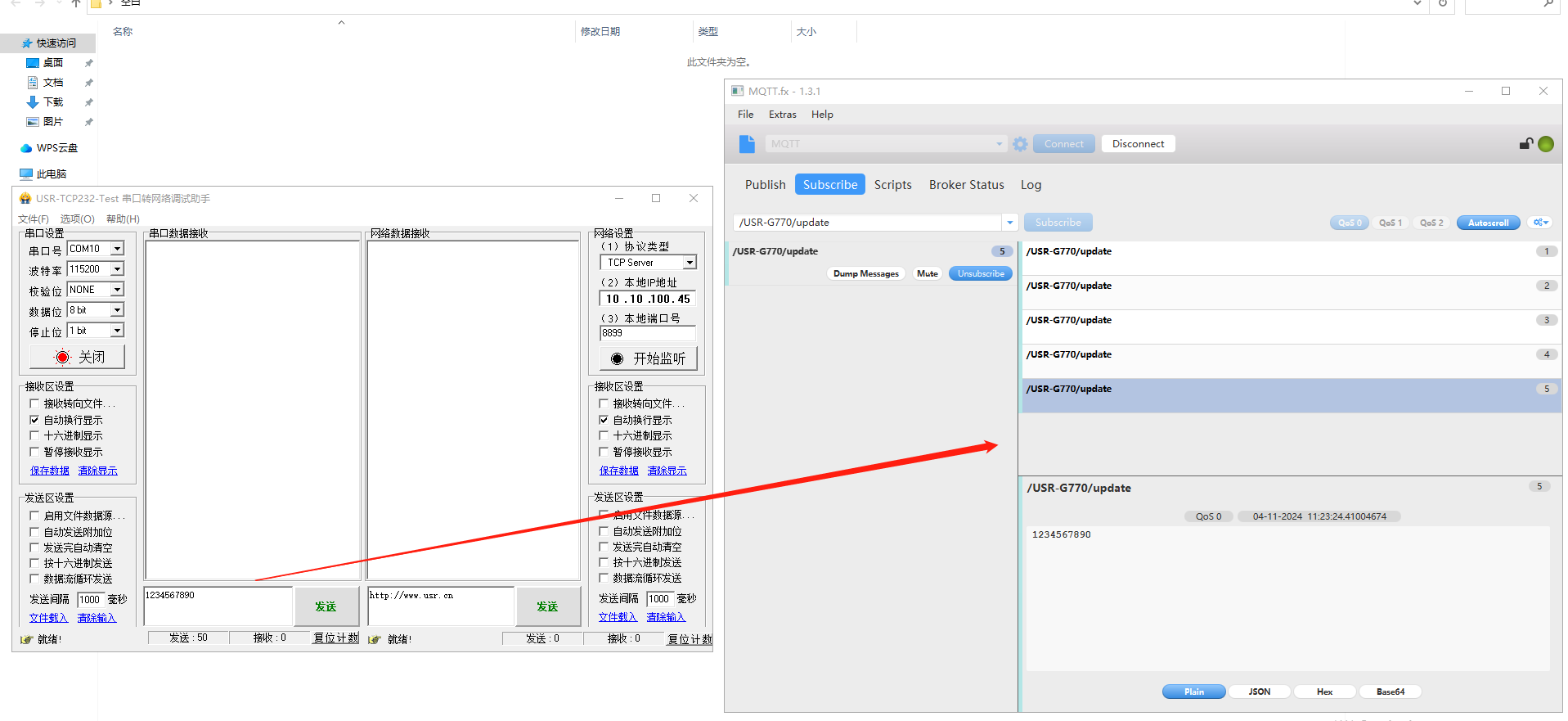

（3）串口助手發送框輸入數據1234567890，發送給MQTT.fx軟件，點擊MQTT.fx軟件的每一條/USR-G770/update，可以看到接收的數據1234567890

編寫人：金志方 編寫日期：2024-11-05

審核人：金志方 審核日期：2024-11-05

訂正版本：V1.0 訂正內容：初稿
