USR-G770 Modbus TCP和Modbus RTU協議轉換示例
一、資料下載
USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html
DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html
USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html
【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html
二、硬件連接
1、所需物品
USR-G770 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
筆記本電腦 1臺
2、硬件連接
USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。
電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。
3、查看端口號

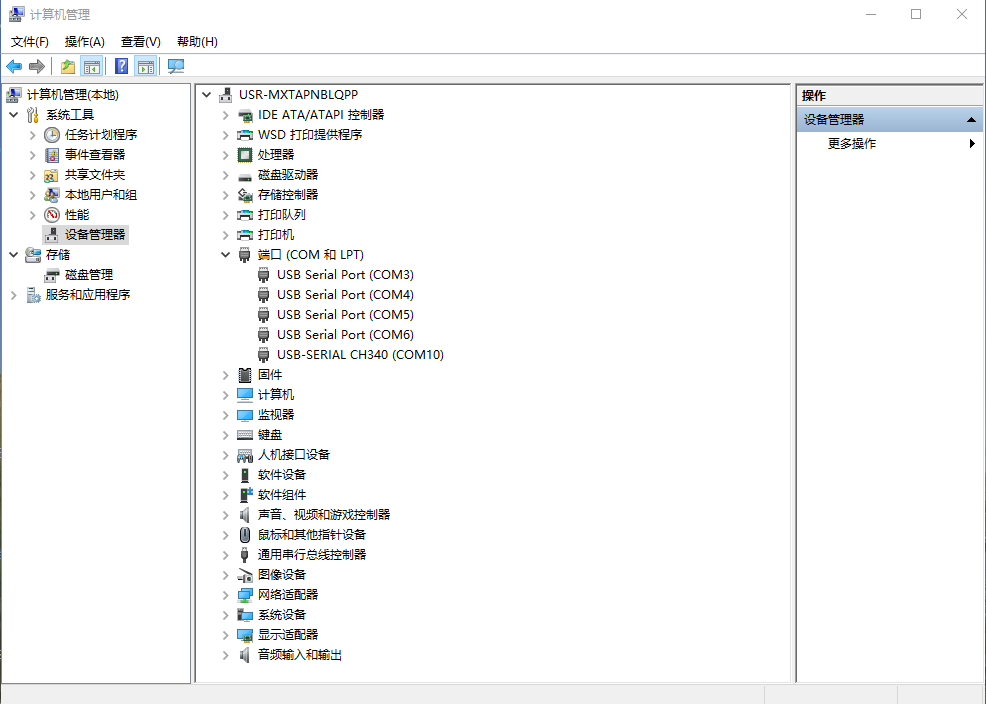

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。
三、USR-G770參數設置

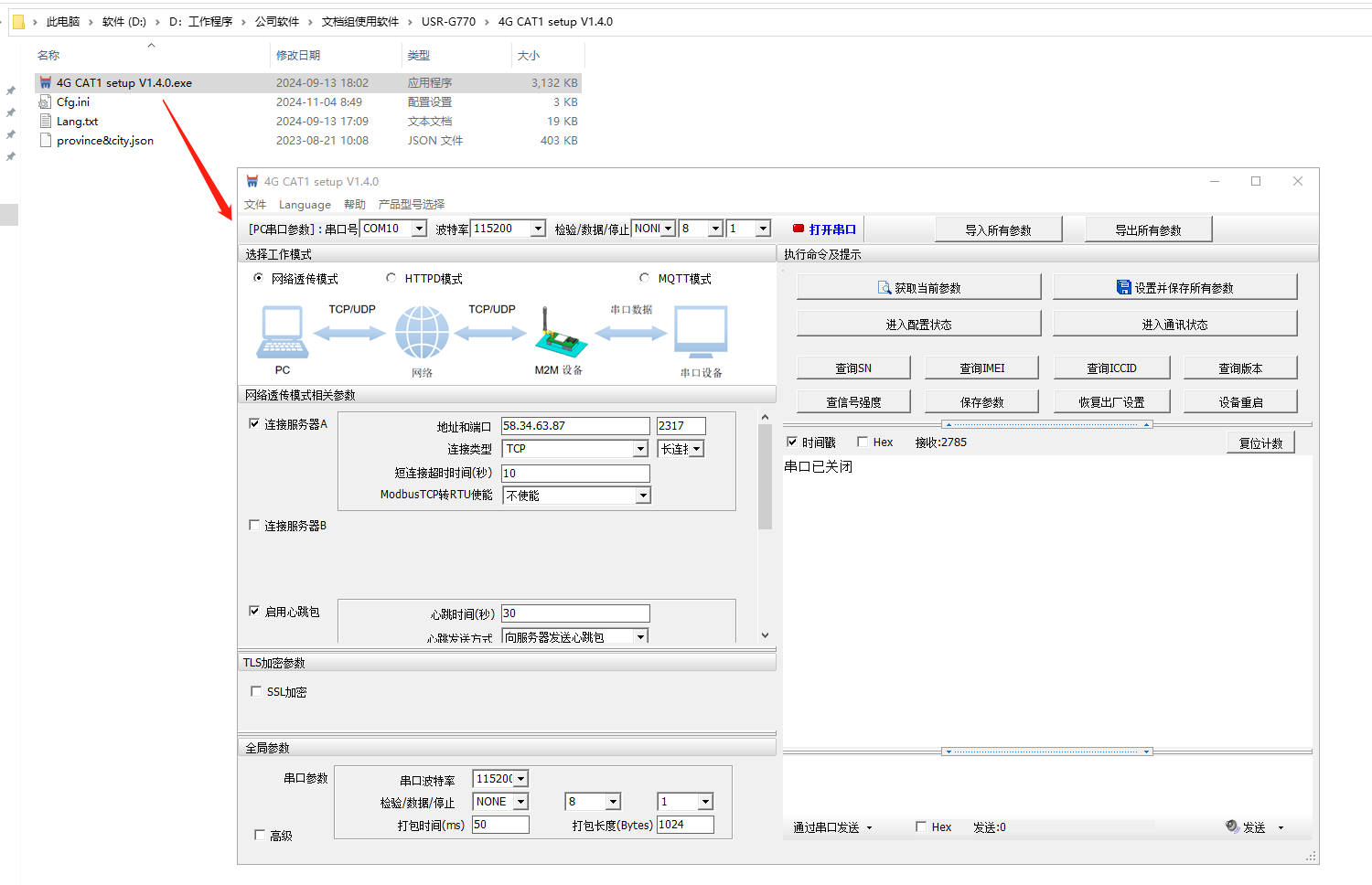

1、打開USR-G770的設置軟件

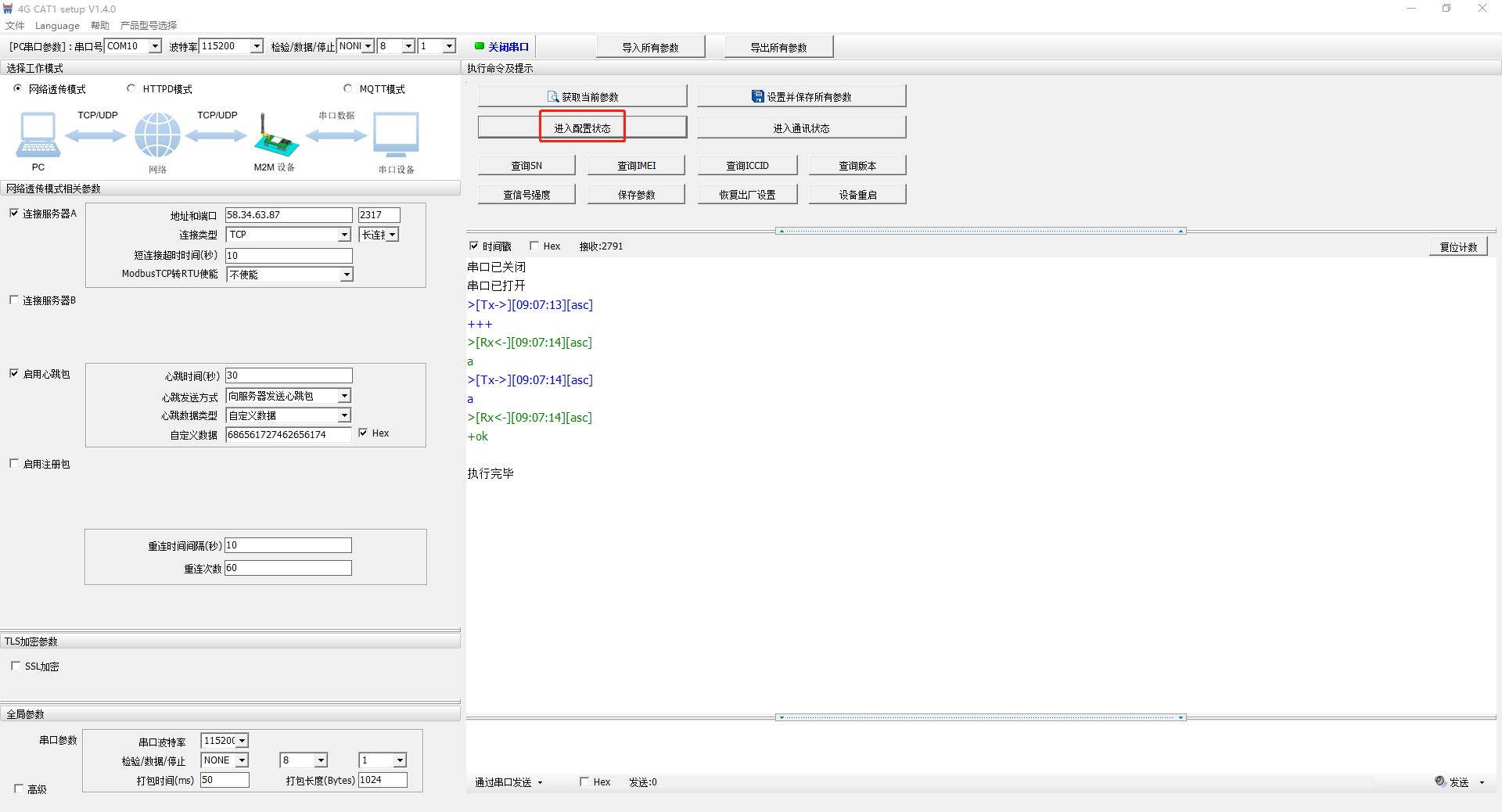

2、點擊進入配置狀態

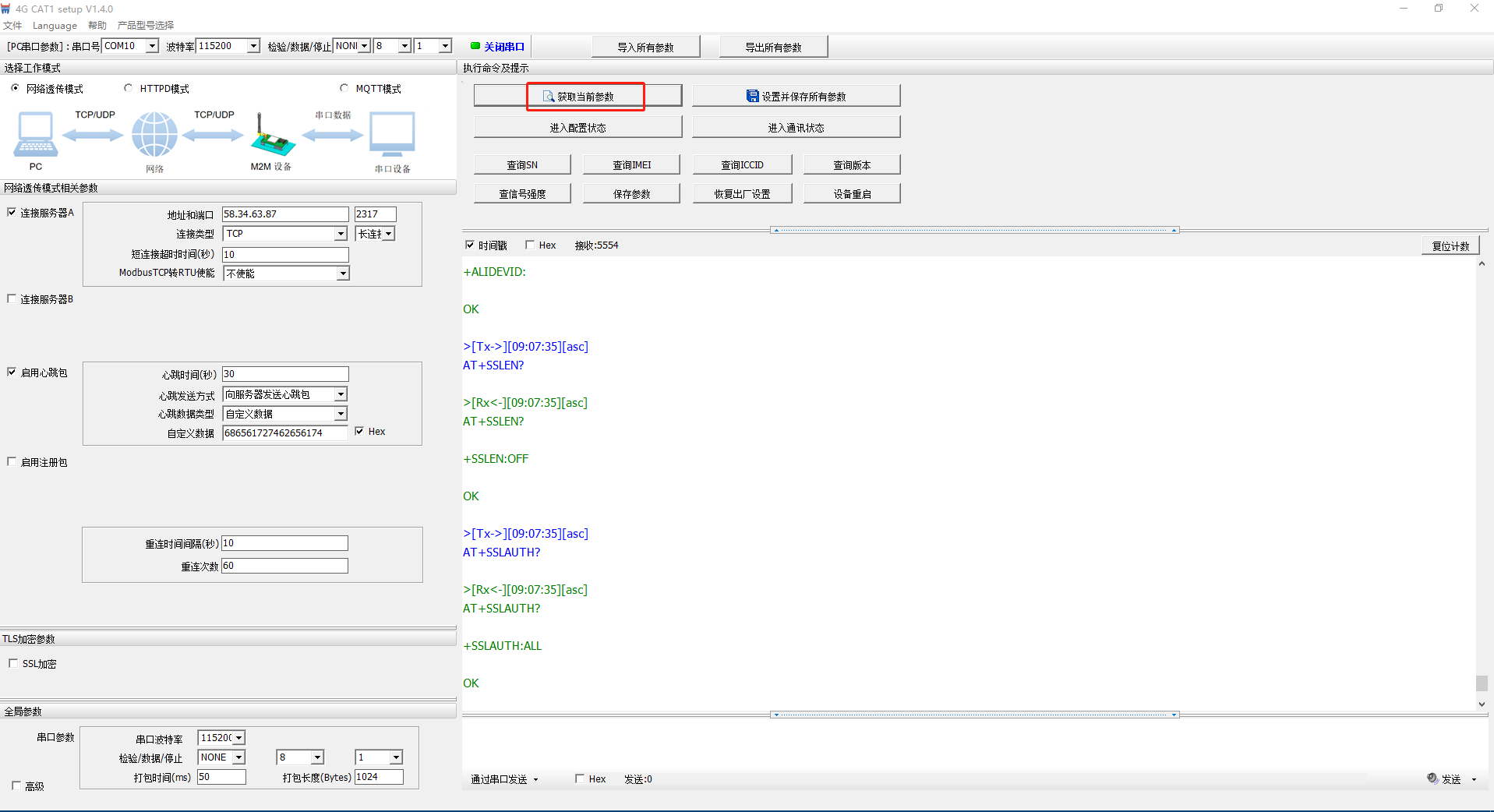

3、點擊獲取當前參數
4、配置參數
工作模式：網絡透傳模式
勾選連接服務器A，地址和端口，填寫要連接的遠程服務器地址和端口。
連接類型TCP，長連接。

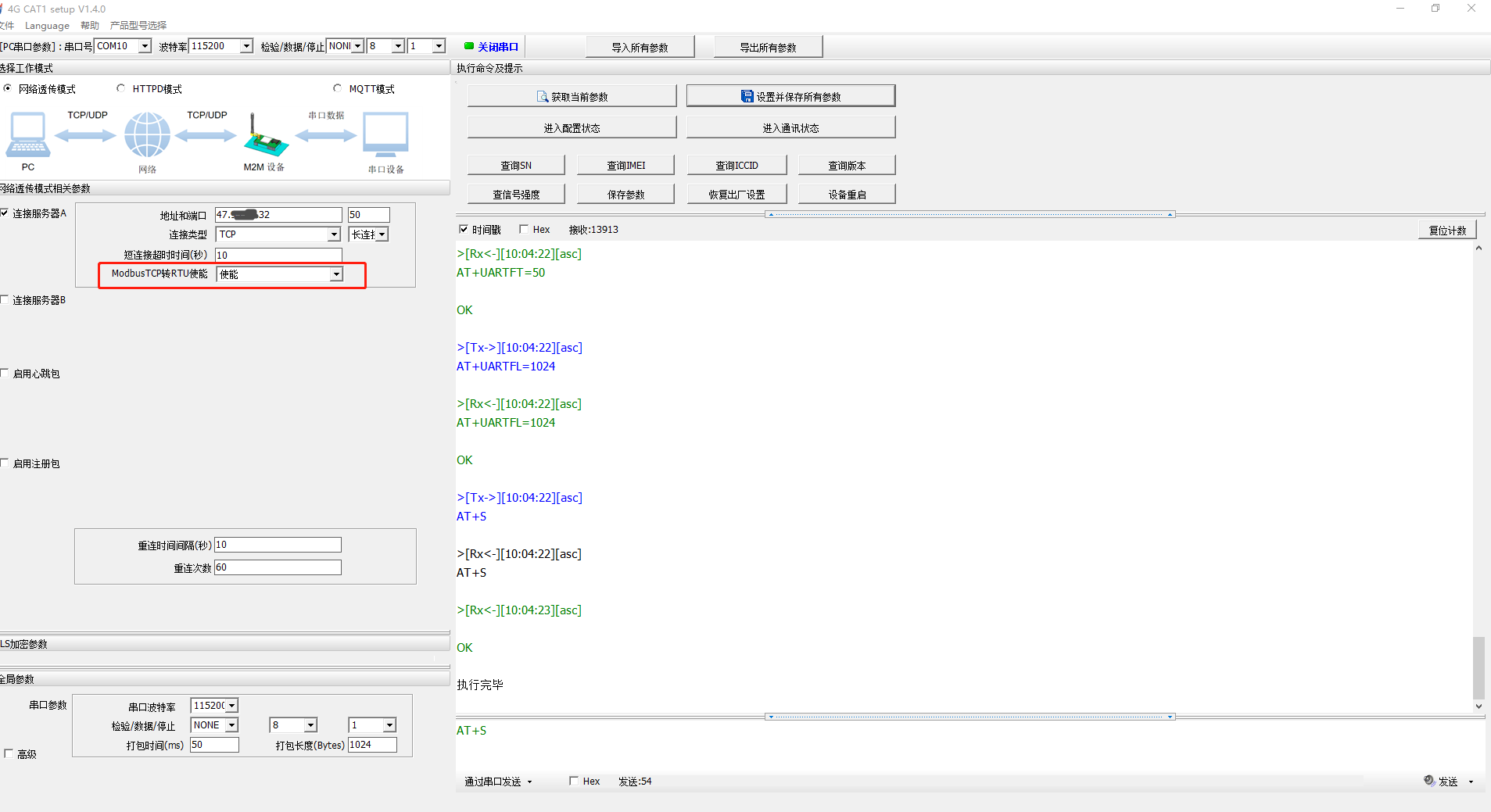

Modbus TCP轉RTU使能，選擇使能。
點擊設置并保存所有參數。
四、通信測試
1、登錄遠程服務器，打開網路助手
遠程服務器，網路助手，協議類型TCP Server，本地主機端口填50，點擊打開。
2、串口和TCP遠程服務器通訊
打開串口助手，選擇USB-RS485串口線的COM口號，串口參數和USR-G770一致。

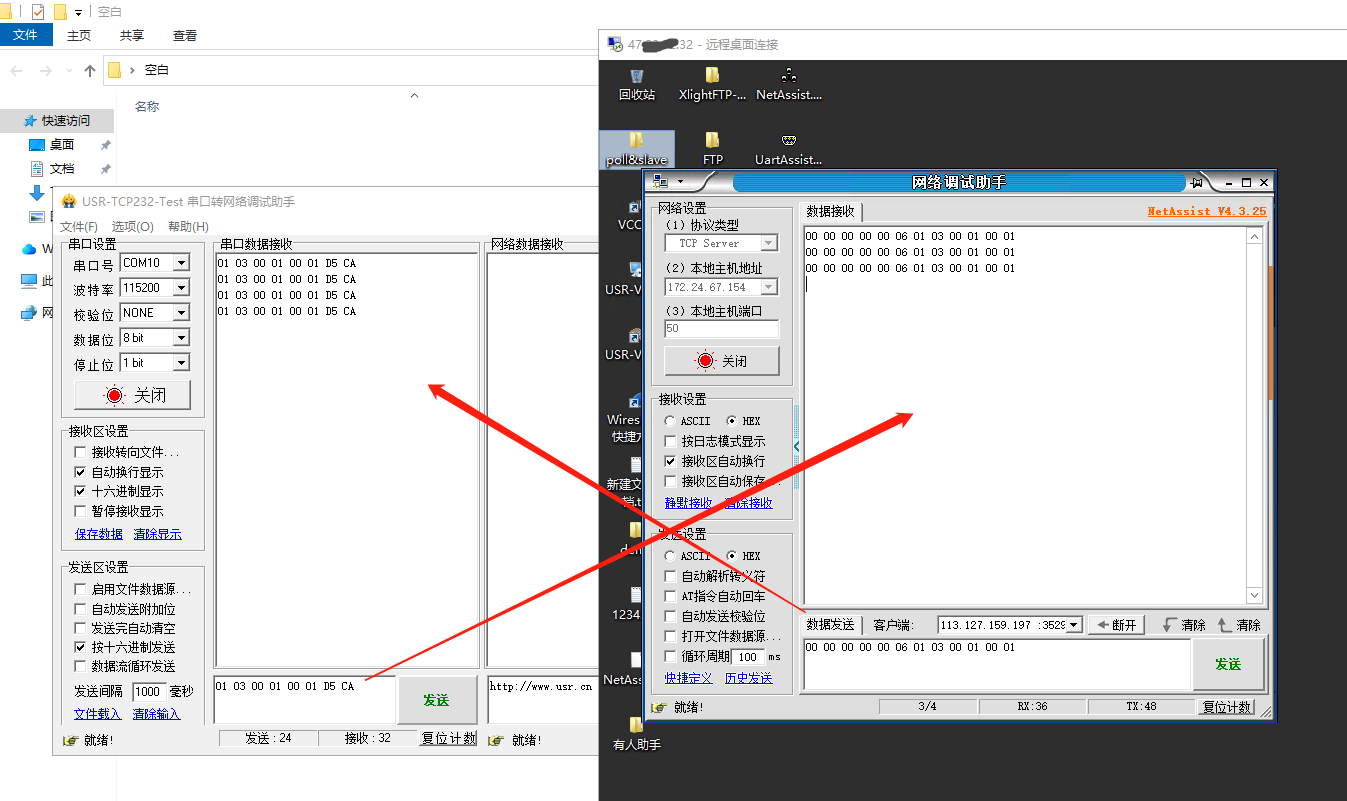

服務器網絡助手勾選十六進制，向串口發送MODBUS TCP協議數據00 00 00 00 00 06 01 03 00 01 00 01，串口勾選十六進制接收，串口收到MODBUS RTU協議數據01 03 00 01 00 01 D5 CA
串口助手勾選十六進制，向服務器網絡發送MODBUS RTU協議數據01 03 00 01 00 01 D5 CA，服務器網絡端收到MODBUS TCP協議數據00 00 00 00 00 06 01 03 00 01 00 01
編寫人：金志方 編寫日期：2024-11-05
審核人：金志方 審核日期：2024-11-05
訂正版本：V1.0 訂正內容：初稿
