USR-G770 注冊包功能示例

一、資料下載

USR-G770 說明書：http://imbacareer.com.cn/Download/1474.html

DR15X&DR5X2&G770標準AT指令集：http://imbacareer.com.cn/Download/984.html

USR-G770 設置軟件：http://imbacareer.com.cn/Download/1475.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-G770 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G770 的485串口接USB-RS485串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-G770設置軟件，安裝串口助手軟件。

3、查看端口號

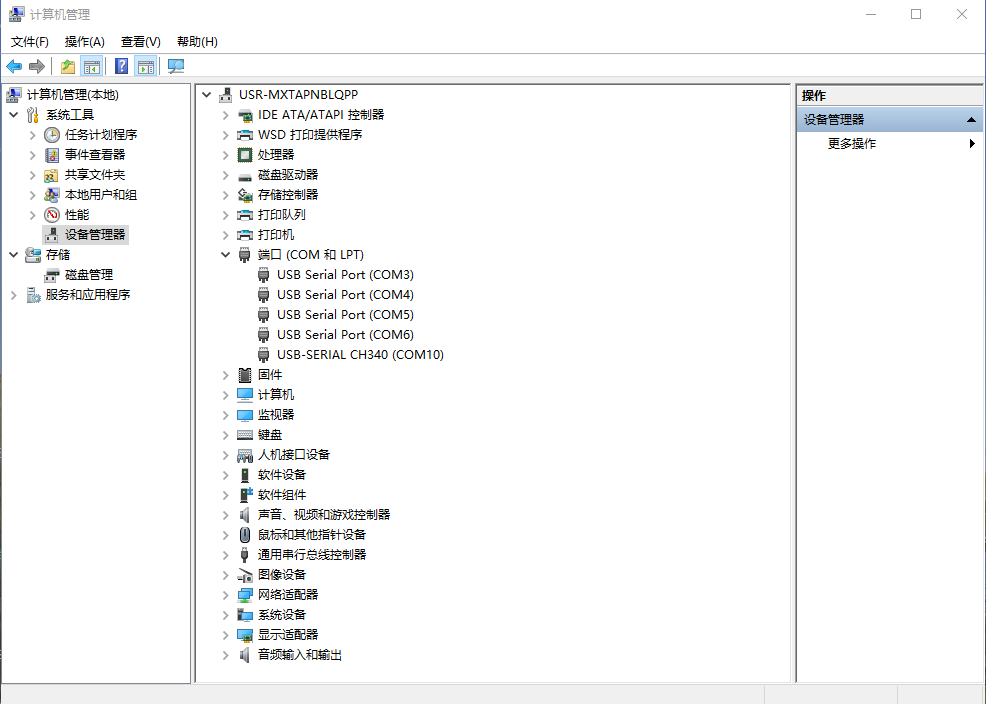

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G770的USB-RS485串口線COM口號，COM10。

三、USR-G770參數設置

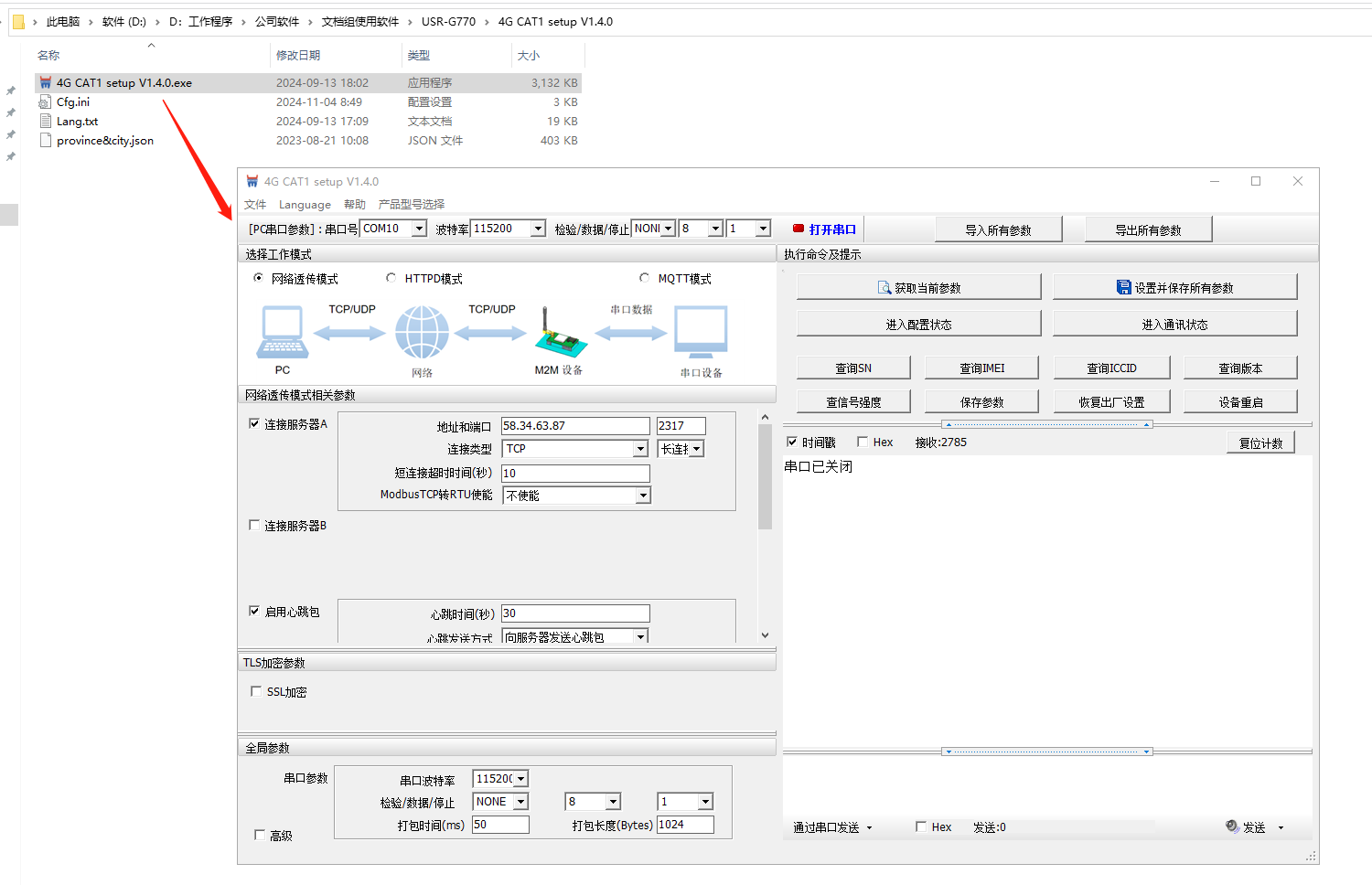

1、打開USR-G770的設置軟件

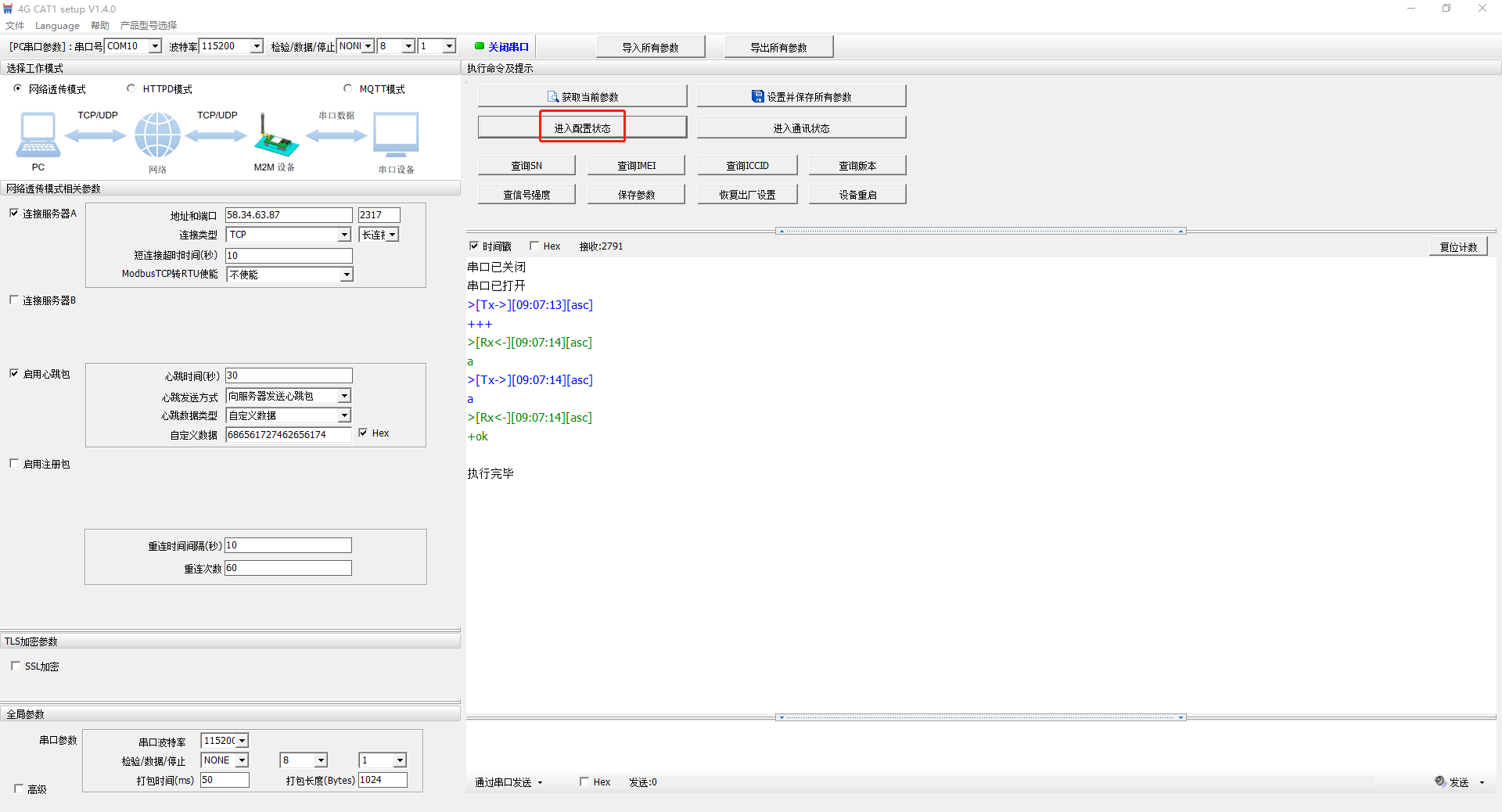

2、點擊進入配置狀態

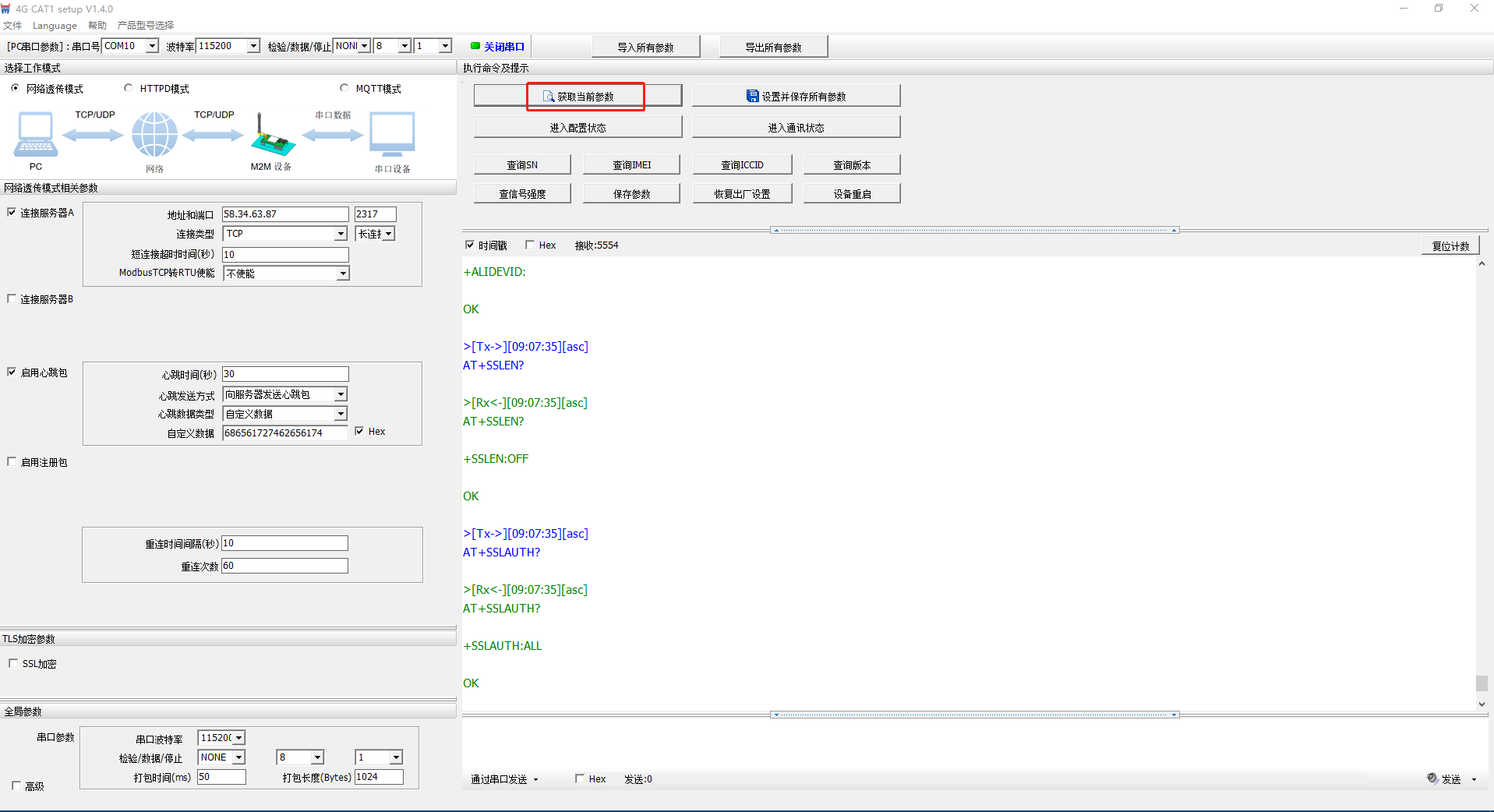

3、點擊獲取當前參數

4、配置參數

工作模式：網絡透傳模式

勾選連接服務器A，地址和端口，填寫要連接的遠程服務器地址和端口。

連接類型TCP，長連接。

勾選啟用注冊包，注冊包發送方式選擇與服務器建立連接時向服務器發送一次，注冊數據類型選擇自定義數據，自定義數據十六進制Hex顯示7265676973746572。

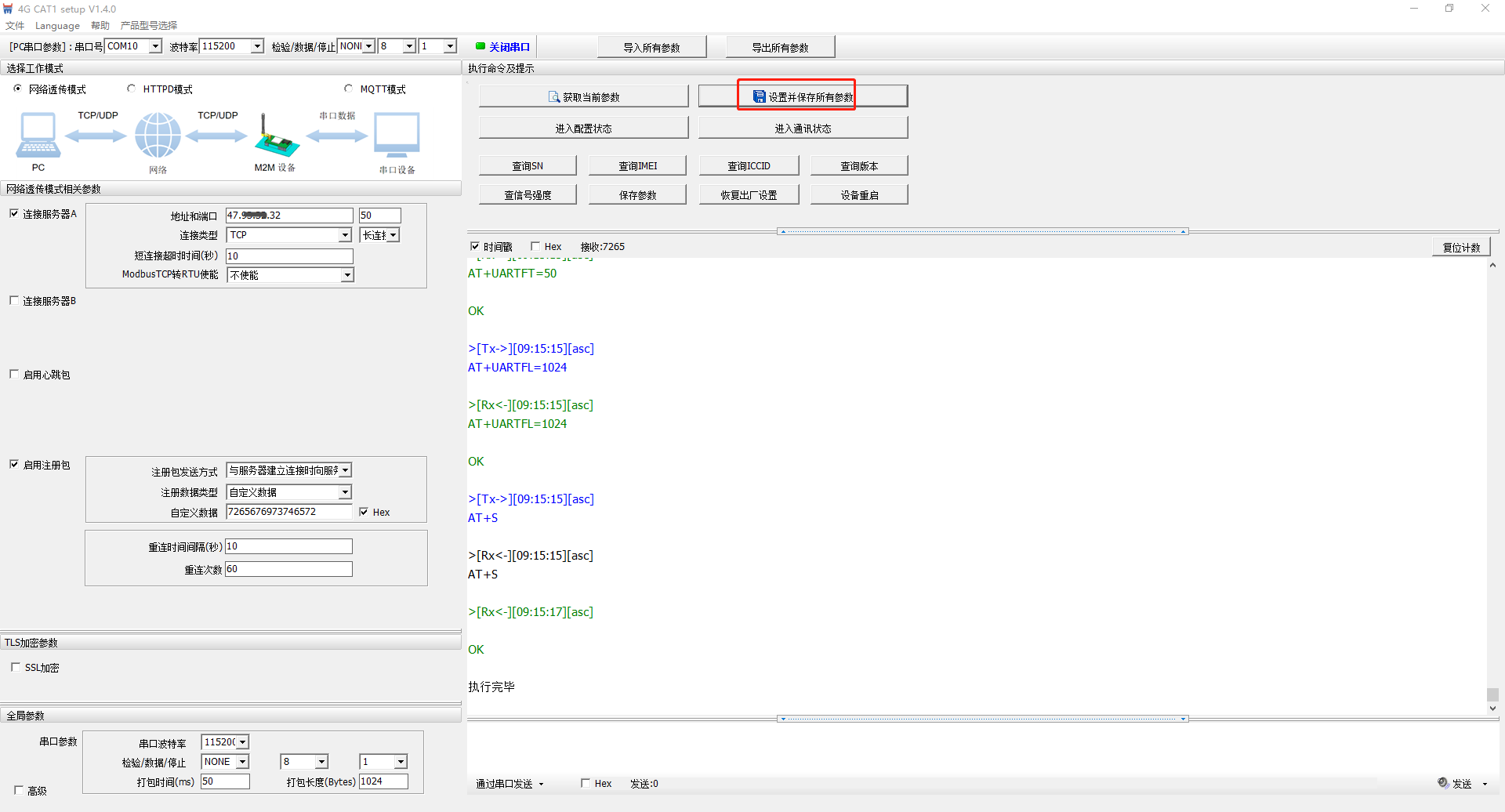

點擊設置并保存所有參數。

5、建立連接發送一次注冊包

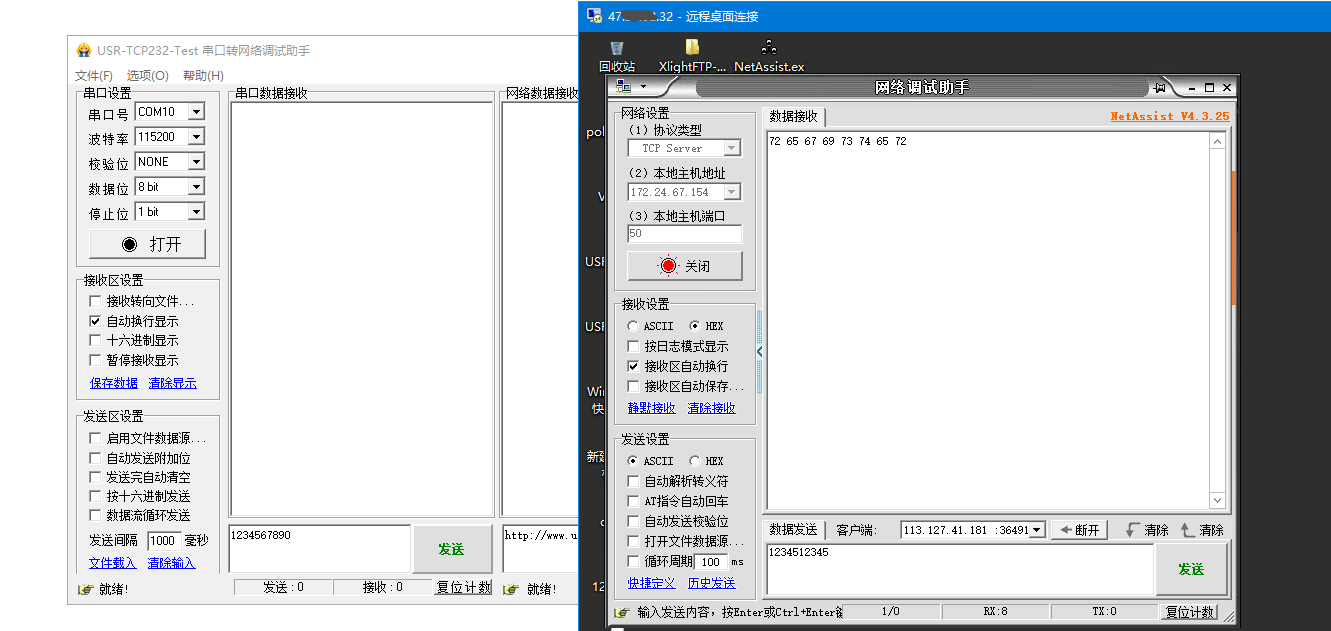

登錄遠程服務器，打開網路助手，協議類型TCP Server，本地主機端口填50，點擊打開。建立TCP連接的時候，網絡端收到一次注冊包信息，勾選Hex十六進制接收，是72 65 67 69 73 74 65 72

6、設置數據攜帶注冊包

打開設置軟件，點擊進入配置狀態，獲取當前參數，勾選啟用注冊包，注冊包發送方式選擇向服務器發送的每個數據包前都加上，注冊數據類型選擇自定義數據，自定義數據123。

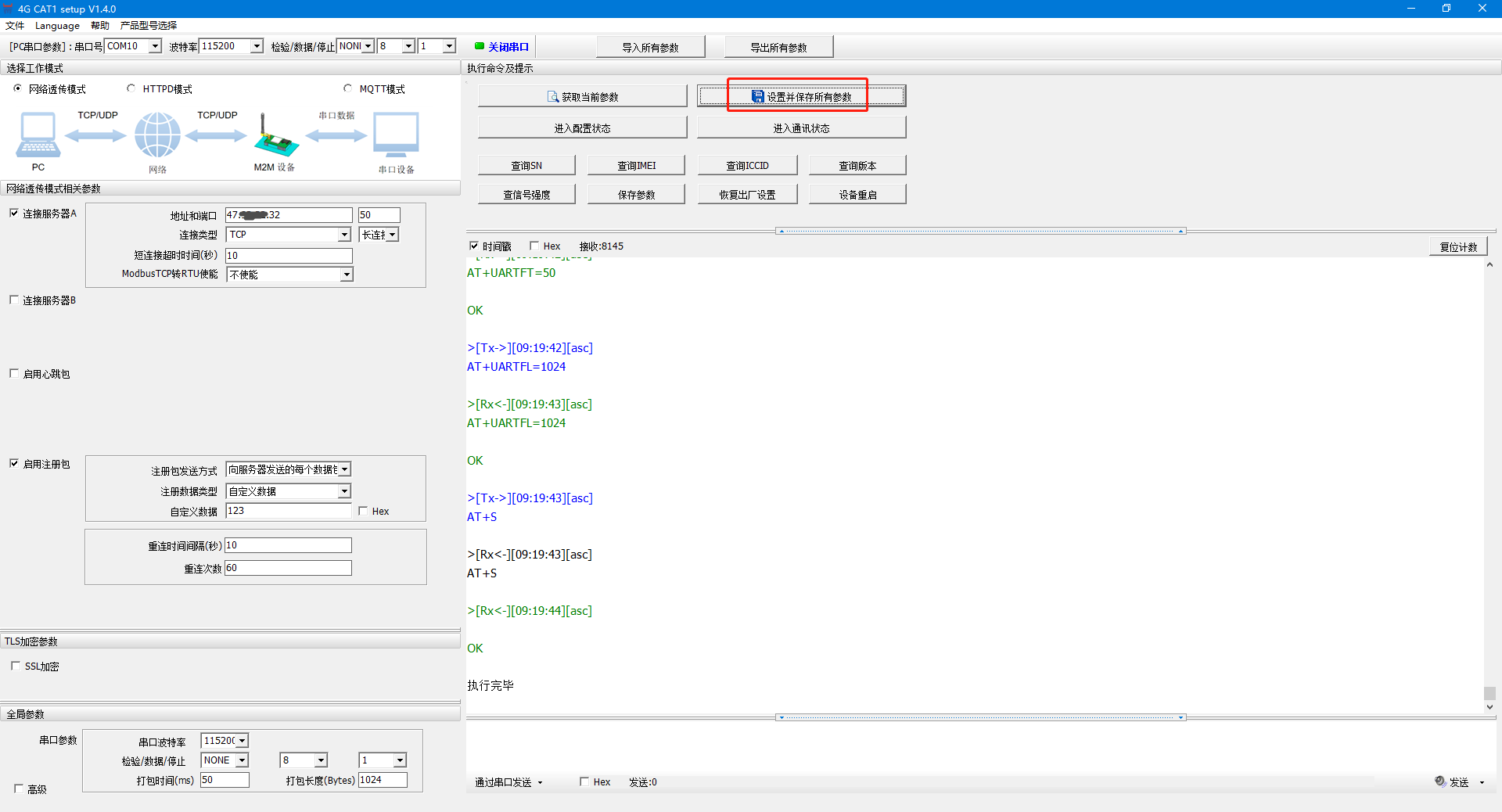

點擊設置并保存所有參數。

7、數據攜帶注冊包測試

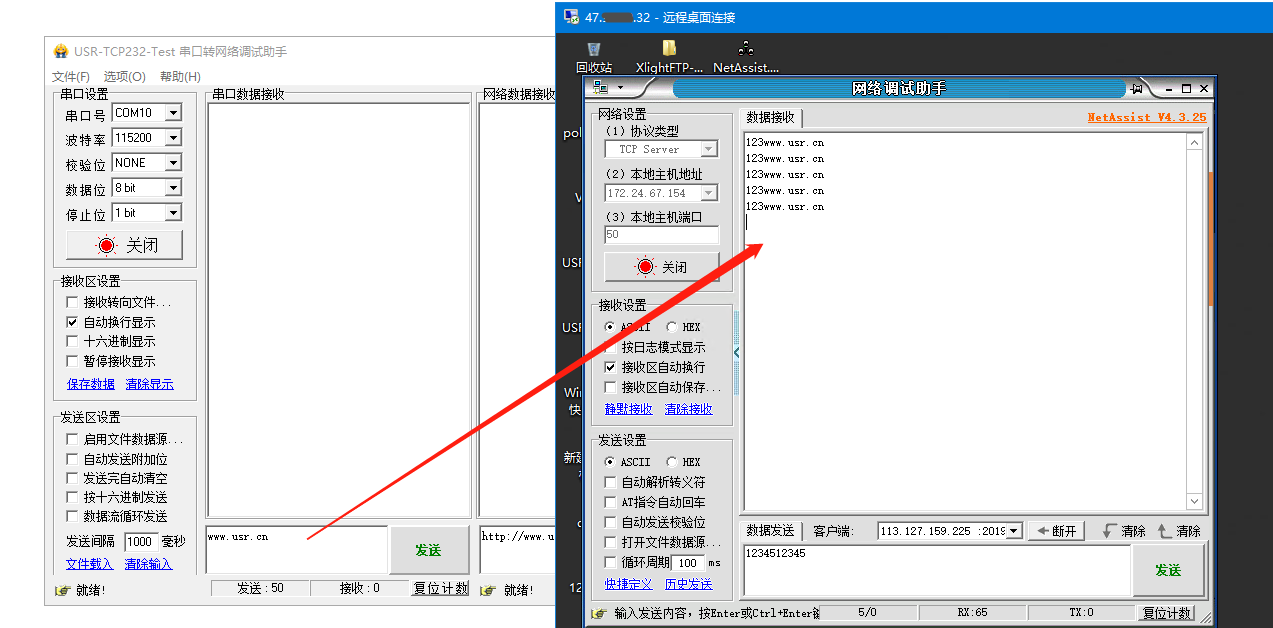

打開串口助手，選擇USB-RS485串口線的COM口號，串口參數和USR-G770一致。測試串口向服務器網絡發送數據，服務器網絡端接收的數據前面加上自定義注冊包數據123。

編寫人：金志方 編寫日期：2024-11-05

審核人：金志方 審核日期：2024-11-05

訂正版本：V1.0 訂正內容：初稿
