USR-DR164 HTTPD-GET模式通信示例

一、資料下載

USR-DR164說明書：http://imbacareer.com.cn/Download/1477.html

USR-DR164 AT指令集：http://imbacareer.com.cn/Download/1478.html

USR-DR164 設置軟件官網下載鏈接：http://imbacareer.com.cn/Download/707.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://imbacareer.com.cn/Download/27.html

二、硬件連接

1、所需物品

USR-DR164 產品 1臺

12V電源適配器 1個

USB-RS485串口線 1條

筆記本電腦 1臺

聯外網的路由器 1個

2、硬件連接

USR-DR164 的485串口接USB-RS485串口線到電腦的USB口，然后產品接12V電源適配器上電。

3、串口號

點擊電腦計算機，右擊點擊管理，點擊設備管理器，點擊端口，確認USB-RS485串口線的COM口號COM10。

三、USR-DR164參數設置

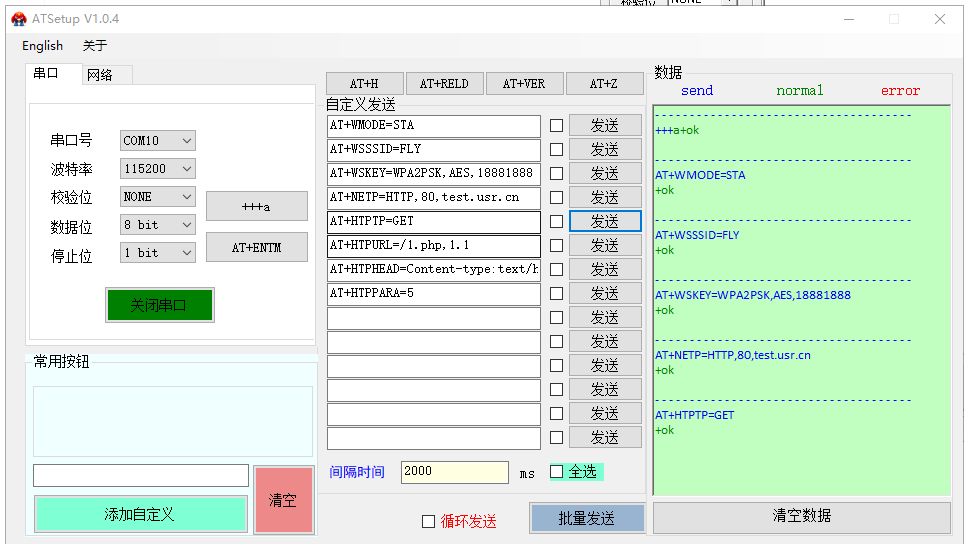

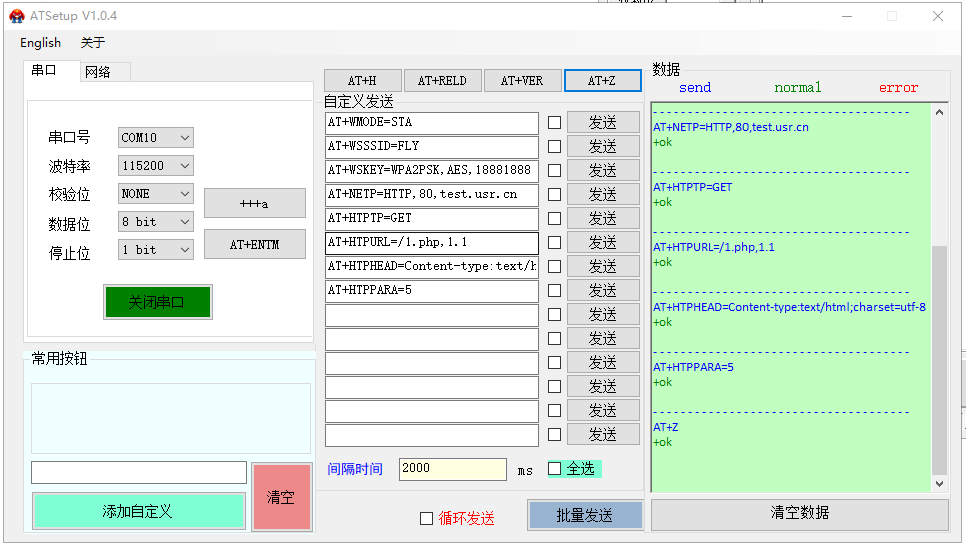

1、打開ATSetup 軟件，選擇COM口號COM10 ，波特率115200，打開串口，點擊+++a，依次發送以下AT指令：

（1）設置WIFI操作模式

AT+WMODE=STA

（2）設置連接AP的SSID（路由器WiFi名）

AT+WSSSID=FLY

（3）設置STA的加密參數

AT+WSKEY=WPA2PSK,AES,18881888

（4）設置SOCKA網絡協議參數

AT+NETP=HTTP,80,test.usr.cn

（5）設置HTTP請求類型

AT+HTPTP=GET

（6）設置HTTP協議頭路徑和版本號

AT+HTPURL=/1.php,1.1

（7）設置新版HTTP協議報文內容

AT+HTPHEAD=Content-type:text/html;charset=utf-8

（8）設置新版HTTP連接斷開時間

AT+HTPPARA=5

（9）發送AT+Z重啟模塊

四、數據傳輸測試

1、點擊計算機，右擊打開設備管理器，打開端口，確認USB-RS485串口線的COM口號。

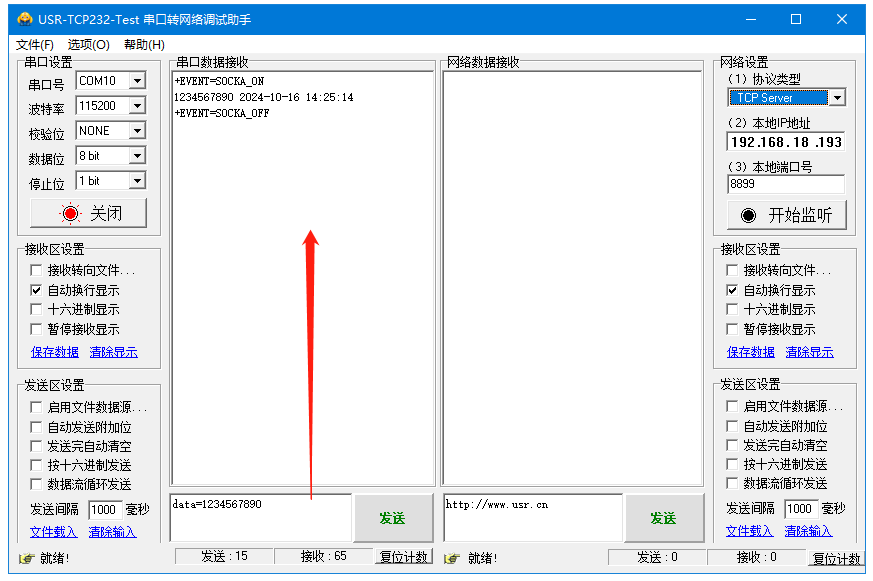

在電腦上用USR-TCP232-TEST軟件測試，打開對應的COM口，測試串口發送數據data=1234567890到我們測試服務器，測試服務器返回?cái)?shù)據數據帶EVENT信息（透傳模式下事件通知功能默認開啟）和數據1234567890 時間戳。

2、關閉透傳模式下事件通知功能。

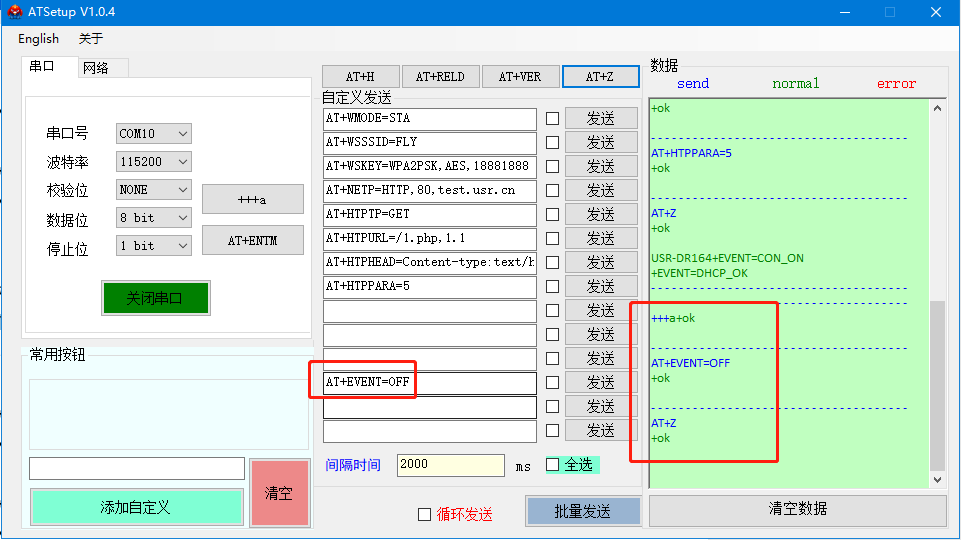

打開ATSetup 軟件，選擇COM口號COM10 ，波特率115200，打開串口，點擊+++a，依次發送以下AT指令：

（1）AT+EVENT=OFF

關閉透傳模式下事件通知功能。

（2）AT+Z

重啟模塊

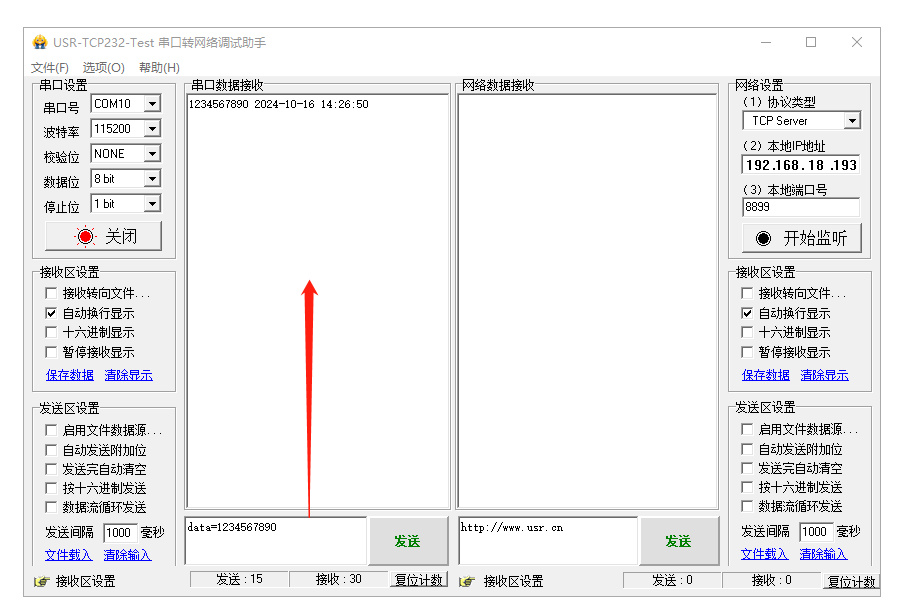

（3）在電腦上用USR-TCP232-TEST軟件測試，打開對應的COM口，測試串口發送數據data=1234567890到我們測試服務器，測試服務器返回?cái)?shù)據數據1234567890 時間戳。

編寫人：金志方 編寫日期：2024-10-18

審核人：金志方 審核日期：2024-10-18

訂正版本：V1.0 訂正內容：初稿
